2009 TOYOTA COROLLA Manuel du propriétaire (in French)

463
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Moteur
Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
*: Tension de courroie d'entraînement mesurée avec une jauge de tension de courroie d'entraînement Borroughs No. BT-33-73F (courroie ayant déjà
servi), Ib.
Modèle Moteur 2ZR-FE
Ty p e4 cylindres en ligne,
4 temps, essence
Alésage et
course3,17 ×
3,48 in.
(80,5 × 88,3 mm)
Cylindrée 109,7 cu.in. (1798 cm3)
Tension de la
courroie de
commande*143 ± 22 lb.
Jeu aux
soupapes
(moteur froid)
Admission
EchappementRéglage automatique

464 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
Carburant
Modèle
Moteur 2AZ-FE
Typ e4 cylindres en ligne,
4 temps, essence
Alésage et
course3,48
× 3,78 in.
(88,5 × 96,0 mm)
Cylindrée 144,1 cu.in. (2362 cm3)
Tension de la
courroie de
commande Réglage automatique
Jeu aux
soupapes
(moteur froid)
Admission
Echappement0,007
 0,011 in.
(0,19  0,29 mm)
0,015  0,019 in.
(0,38  0,48 mm)
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (Indice d'octane recherche 91) ou plus
Contenance du
réservoir de carburant 13,2 gal. (50 L, 10,9 lmp.gal.)

465
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Circuit de lubrification
Contenance d'huile
(vidange et remplissage)
Avec filtre
Sans filtre Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
4,4 qt. (4,2 L, 3,7 Imp.qt.)
Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
4,0 qt. (3,8 L, 3,3 Imp.qt.)
Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
4,1 qt. (3,9 L, 3,4 Imp.qt.)
Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
3,8 qt. (3,6 L, 3,2 Imp.qt.)
Qualité d'huile Huile moteur multigrade ILSAC
Viscosité d'huile
préconisée Utilisez l'huile d'origine Toyota “Toyota Genuine
Motor Oil” «Huile moteur Toyota d'origine» ou
équivalent pour répondre aux exigences de
qualité et de viscosité suivantes.
L'huile 0W-20 est celle
qui offre le meilleur
rendement en matière de consommation de
carburant.
Température extérieure

466 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)Viscosité de l'huile
●
La valeur 0W de l'indice de viscosité de l'huile indique l'aptitude de
l'huile à faciliter le démarrage à froid. Les huiles dont l'indice de
viscosité (chiffre figurant devant la lettre W) est inférieur facilitent
encore davantage les démarrages par temps froid.
● L'indice 20 (0W-20) indique la viscosité de l'huile à température de
fonctionnement. Une huile dont l'indice de viscosité est plus élevé est
mieux adaptée aux véhicules utilisés aux vitesses soutenues ou
soumis aux fortes charges (conditions d'utilisation extrêmes).

467
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Circuit de refroidissement
Circuit d'allumage
Capacité
(Référence)
Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
5,8 qt. (5,5 L, 4,8 Imp.qt.) Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
6,0 qt. (5,7 L, 5,0 Imp.qt.)
Type de liquide
de
refroidissement Utilisez l'un des produits suivants.
• “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue durée»
• Équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de silicate, d'amine, de nitrite ou de
borate, et pourvu de propriétés d'acide organique
hybride pour une longue tenue dans le temps
N'utilisez pas d'eau pure seule.
Bougie
Marque
Jeu entre
électrodes Moteur 4 cylindres, 1800 cm3 (2ZR-FE)
DENSO SC20HR11
Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
DENSO SK20R11
NGK IFR6A11
0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu
aux électrodes des bougies d'allumage.

468 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
Circuit électrique
Boîte-pont manuelle
Boîte-pont automatique
Batterie
Tension à vide à
68°F (20 °C): 12,6  12,8 V Pleine charge
12,2  12,4 V Charge moyenne
11,8 
12,0 V Déchargée
(Contrôle de la tension effectué 20
minutes après arrêt du moteur et
extinction de l'ensemble de l'éclairage)
Intensités de charge 5 A max.
Capacité en huile pour
transmissions (Référence) Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
2,0 qt. (1,9 L, 1,7 Imp.qt.) Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
2,6 qt. (2,5 L, 2,2 Imp.qt.)
Type d'huile pour engrenages API GL-4
Viscosité de l'huile
recommandée
pour les engrenages SAE 75W
Contenance
(vidange et remplissage) Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
3,1 qt. (2,9 L, 2,6 Imp.qt.) Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
3,7 qt. (3,5 L, 3,1 Imp.qt.)
Type d'huile “Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»

469
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Embrayage
Freins
*1: Course minimum de la pédale lorsqu'elle est soumise à une force verticale
de haut en bas de 66 lbf (294 N, 30 kgf), moteur tournant
*2: Course du levier de frein de stationnement lorsqu'il est soumis à une forceverticale de bas en haut de 44 lbf (200 N, 20 kgf)
NOTE
■ Type de liquide pour transmissions automatiques
Si vous utilisez un liquide pour transmissions automatiques autre que
“Toyota Genuine ATF WS” «Liquide ATF Toyota d'origine WS», vous risquez
d'affecter la qualité du passage des rapports, de bloquer la transmission en
provoquant des vibrations et finalement de détériorer la transmission
automatique de votre véhicule.
Garde de la pédale 0,2  0,6 in. (5  15 mm)
Type d'huile SAE J1703 ou FMVSS No.116 DOT 3
Hauteur sous la pédale*1
Véhicules sans contrôle de la stabilité
du véhicule
3,2 in. (81 mm)
Véhicules équipés du contrôle de la
stabilité du véhicule
3,4 in. (87 mm)
Garde de la pédale 0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein de stationnement0,04 in. (1,0 mm)
Course du levier de frein de
stationnement
*26  9 crans
Type d'huile
SAE J1703 ou FMVSS No.116 DOT 3

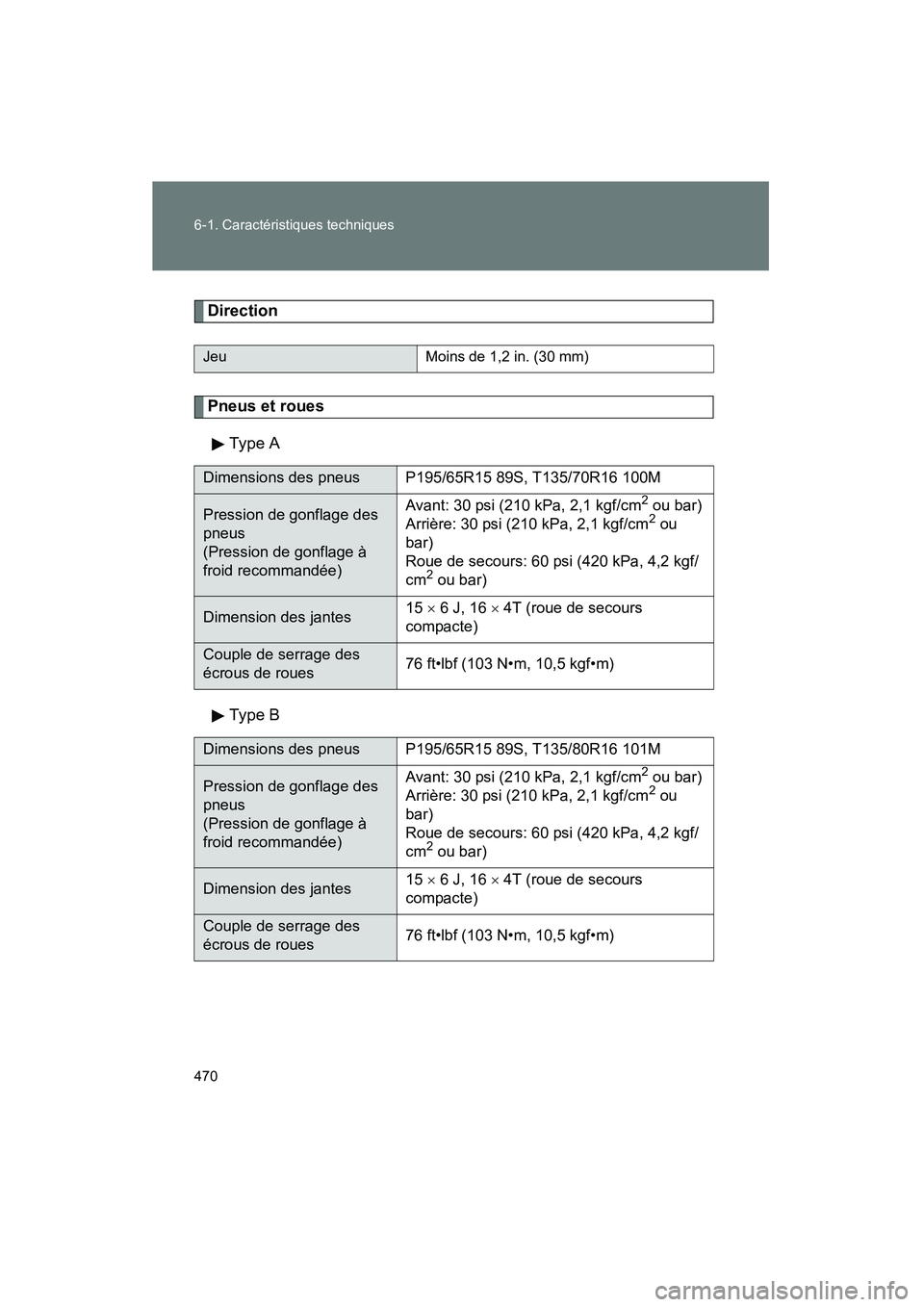

470 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
Direction
Pneus et rouesTy pe A
Ty pe B
Jeu Moins de 1,2 in. (30 mm)
Dimensions des pneus P195/65R15 89S, T135/70R16 100M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)Avant: 30 psi (210 kPa, 2,1 kgf/cm
2 ou bar)
Arrière: 30 psi (210 kPa, 2,1 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2 kgf/
cm
2 ou bar)
Dimension des jantes 15 ×
6 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus P195/65R15 89S, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)Avant: 30 psi (210 kPa, 2,1 kgf/cm2 ou bar)
Arrière: 30 psi (210 kPa, 2,1 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2 kgf/
cm
2 ou bar)
Dimension des jantes 15 ×
6 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
