2009 TOYOTA COROLLA Manuel du propriétaire (in French)

391
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
Ampoules
Vous pouvez changer les ampoules ci-après par vous-même. La
difficulté du remplacement dépend de l'ampoule. Si le remplacement
nécessaire de l'ampoule vous semble difficile à effectuer, faites
appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■Préparez une ampoule de rechange.
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
(→ P. 473)
■ Emplacement des ampoules à l'avant
Feu de route
Feu de croisement
Clignotants et feux de
stationnement avant
Projecteurs antibrouillards avant (sur modèles équipés)
Feux de position
latéraux avant

392 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
■Emplacement des ampoules à l'arrière
Feux stop/de position arrière et
feux de position latéraux arrière Clignotants arrière
Feux de recul
Éclairage de plaque
d'immatriculation

393
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
Remplacement des ampoules
■ Feux de croisement
Tournez le culot de l'ampoule
vers la gauche.
Appuyez sur l'ergot de sécurité
et déposez l'ampoule.
■ Feux de route
Tournez le culot de l'ampoule
vers la gauche.
1ÉTAPE
2ÉTAPE
1ÉTAPE

394 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)Appuyez sur l'ergot de sécurité
et déposez l'ampoule.
■ Projecteurs antibrouillards avant (sur modèles équipés)
Retirez les vis et le clip de
fixation de la doublure d'aile.
Démontez partiellement la
doublure d'aile.
Tournez le culot de l'ampoule
vers la gauche.
2ÉTAPE
1ÉTAPE
2ÉTAPE
3ÉTAPE

395
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
Appuyez sur l'ergot de sécurité
et déposez l'ampoule.
■ Clignotants feux de stationnement avant et feux de position
latéraux avant
Tournez le volant de direction du côté opposé au clignotant à
changer. La roue dégagera de l'espace pour effectuer
l'opération.
Enlevez les clips de fixation de la
doublure d'aile.
4ÉTAPE
1ÉTAPE
2ÉTAPE

396 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)Retirez partiellement la doublure
d'aile et tournez le culot de
l'ampoule vers la gauche.
Feu de position latéral avant
Clignotant avant/feu de
stationnement
Retirez l'ampoule. Feu de position latéral avant
Clignotant avant/feu de
stationnement
3ÉTAPE
4ÉTAPE

397
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
■
Feux stop/arrière et feux de position latéraux arrière, et
clignotants arrière
Ouvrez le couvercle de coffre.
Enlevez les clips de l'habillage
du coffre. Enlevez partiellement
l'habillage du coffre.
Type A Tournez le culot de l'ampoule
vers la gauche.
Feu stop/arrière et de position
latéral arrière
Clignotant arrière
Retirez l'ampoule. Feu stop/arrière et de position
latéral arrière
Clignotant arrière
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE

398 4-3. Entretien à faire soi-même

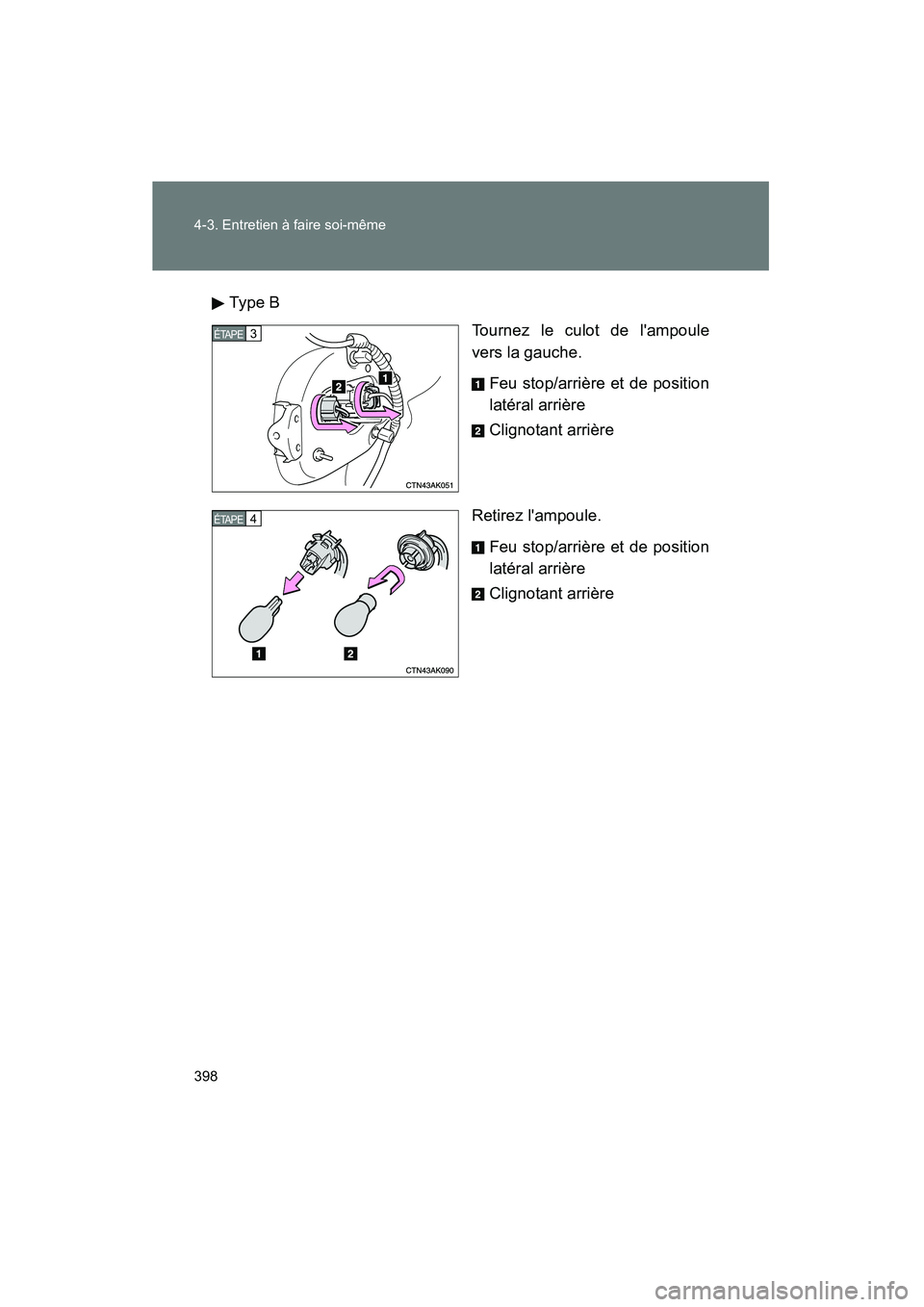

COROLLA_D_(L/O_0801)Ty pe B
Tournez le culot de l'ampoule
vers la gauche.
Feu stop/arrière et de position
latéral arrière
Clignotant arrière
Retirez l'ampoule. Feu stop/arrière et de position
latéral arrière
Clignotant arrière
3ÉTAPE
4ÉTAPE
