2009 TOYOTA COROLLA Manuel du propriétaire (in French)

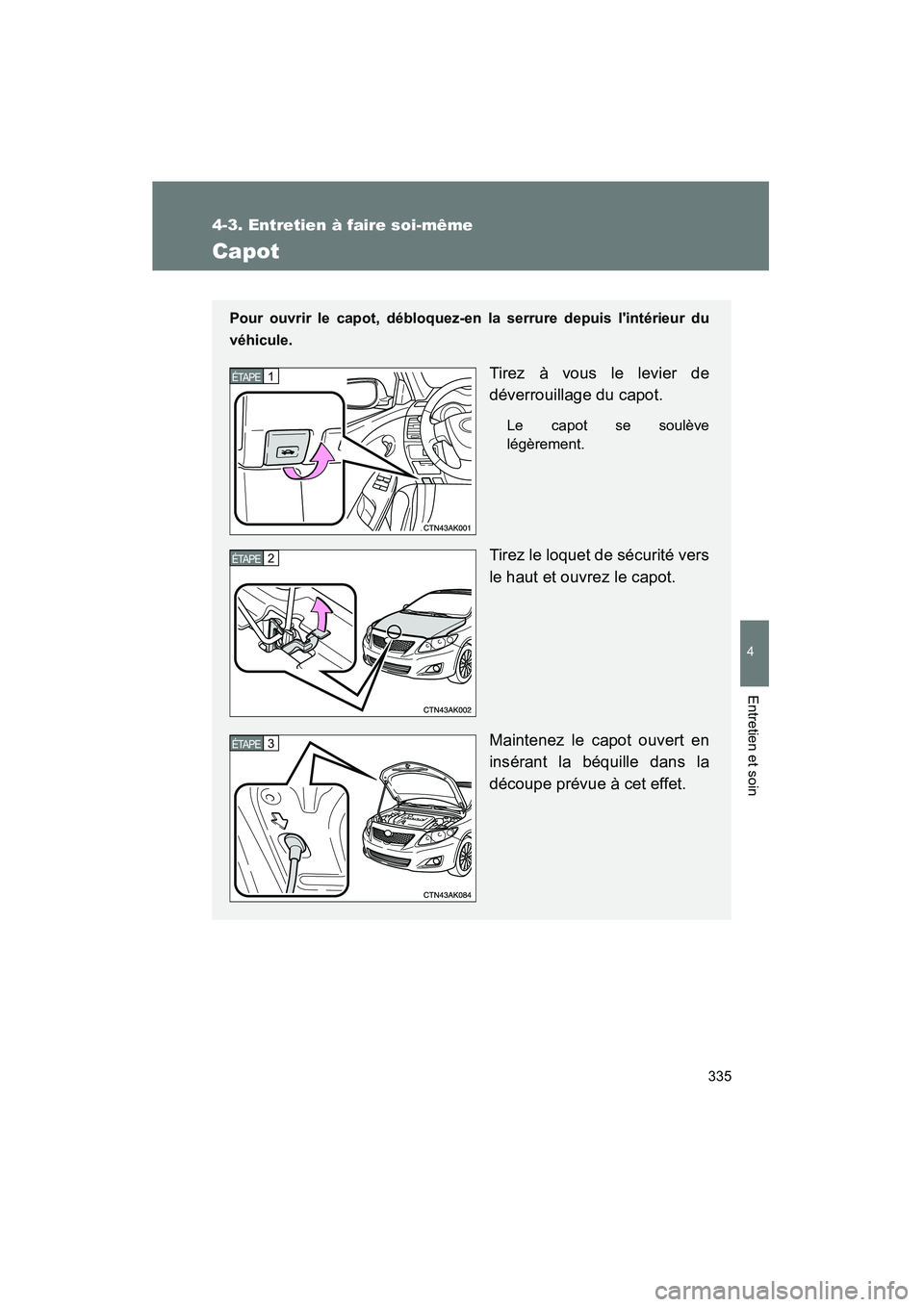

335
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
Capot
Pour ouvrir le capot, débloquez-en la serrure depuis l'intérieur du
véhicule.
Tirez à vous le levier de
déverrouillage du capot.
Le capot se soulève
légèrement.
Tirez le loquet de sécurité vers
le haut et ouvrez le capot.
Maintenez le capot ouvert en
insérant la béquille dans la
découpe prévue à cet effet.
1ÉTAPE
2ÉTAPE
3ÉTAPE

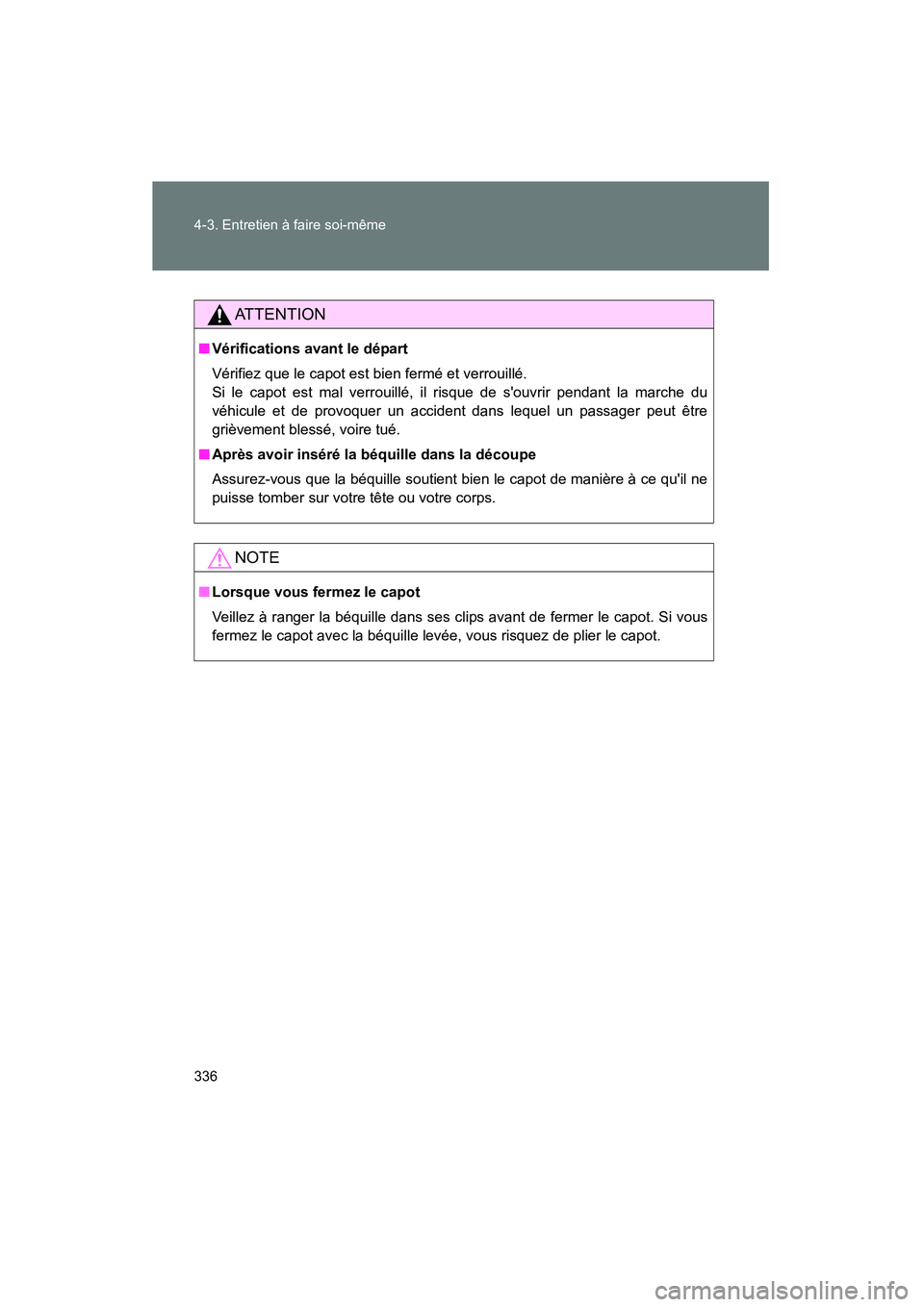

336 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
ATTENTION
■Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident dans lequel un passager peut être
grièvement blessé, voire tué.
■ Après avoir inséré la béquille dans la découpe
Assurez-vous que la béquille soutient bien le capot de manière à ce qu'il ne
puisse tomber sur votre tête ou votre corps.
NOTE
■Lorsque vous fermez le capot
Veillez à ranger la béquille dans ses clips avant de fermer le capot. Si vous
fermez le capot avec la béquille levée, vous risquez de plier le capot.

337
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
Positionnement du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d'endommager votre véhicule ou de vous faire blesser.
■Avant
Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
■ Arrière
Sortez la cale du cric.
1ÉTAPE

338 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
Veillez à placer l'attache sur
le cric avec le “FORWARD” en
avant du vehicule, et placer le
cric.
Avant de lever le véhicule,
assurez-vous que le cric est
positionné de manière à ce
que le point de levage soit
correctement placé dans la
rainure située sur la cale du
cric.
Avant du véhicule
2ÉTAPE
3ÉTAPE

339
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
ATTENTION
■
Lorsque vous levez votre véhicule
Respectez les recommandations suivantes pour réduire les risques
d'accident grave, voire mortel.
● N'utilisez pas le cric fourni avec votre véhicule.
● Ne vous glissez pas ni n'engagez aucune partie de votre corps sous le
véhicule lorsque ce dernier est sur cric.
Utilisez toujours le cric sur un sol plan et dur.
● Ne démarrez pas le moteur lorsque le véhicule est sur cric.
● Stationnez le véhicule bien à l'horizontal sur un sol dur, serrez
vigoureusement le frein de stationnement et placez le levier de sélecteur
sur “P” (sur modèles à transmission automatique) ou engagez la marche
arrière (sur modèles à boîte de vitesses manuelle).
● Ne mettez pas le véhicule sur cric avec une personne à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric à
l'exception de la cale du cric.
●Levez le véhicule avec un cric du
même type que le cric figurant sur
l'illustration.
●Vérifiez que la cale du cric est correcte-
ment positionnée sur le point de
levage.
Si vous levez le véhicule alors que le
cric n'est pas correctement positionné,
vous risquez d'endommager le véhi-
cule, qui peut par ailleurs tomber du
cric.

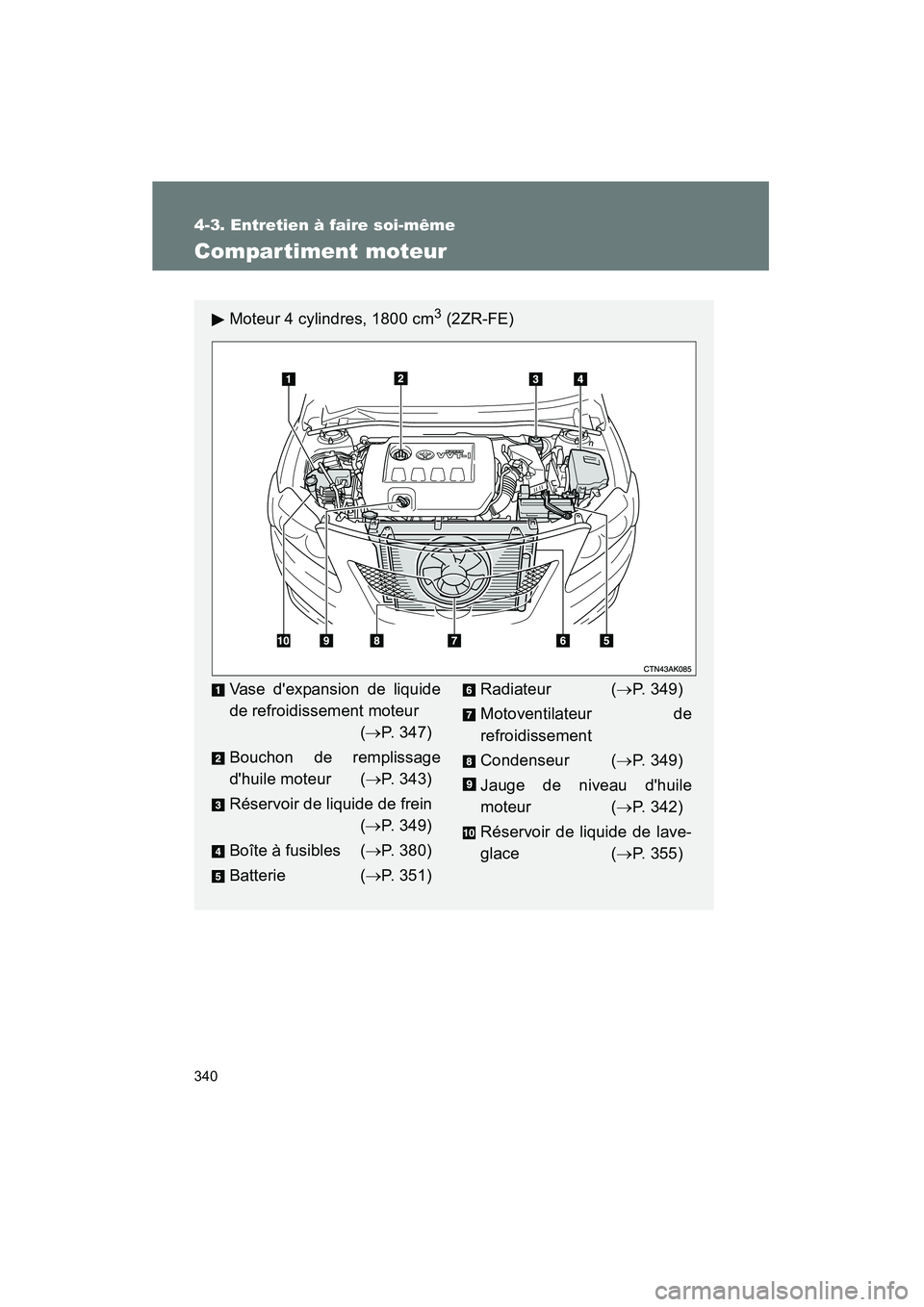

340
4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
Compar timent moteur
Moteur 4 cylindres, 1800 cm3 (2ZR-FE)
Vase d'expansion de liquide
de refroidissement moteur(→P. 347)
Bouchon de remplissage
d'huile moteur ( →P. 343)
Réservoir de liquide de frein (→P. 349)
Boîte à fusibles ( →P. 380)
Batterie ( →P. 351)Radiateur ( →P. 349)
Motoventilateur de
refroidissement
Condenseur ( →P. 349)
Jauge de niveau d'huile
moteur ( →P. 342)
Réservoir de liquide de lave-
glace (→ P. 355)

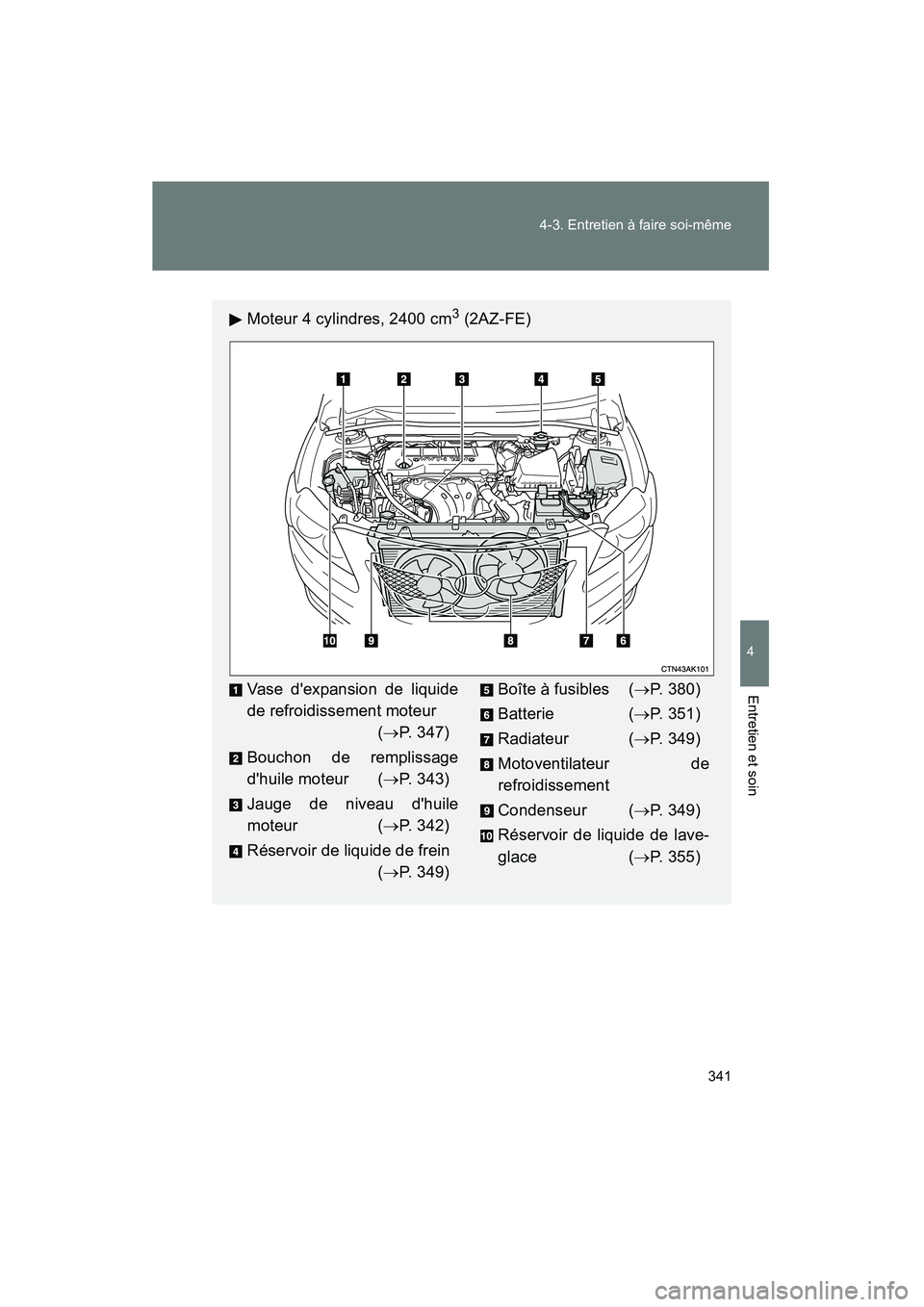

341
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
Moteur 4 cylindres, 2400 cm3 (2AZ-FE)
Vase d'expansion de liquide
de refroidissement moteur
(→ P. 347)
Bouchon de remplissage
d'huile moteur ( →P. 343)
Jauge de niveau d'huile
moteur ( →P. 342)
Réservoir de liquide de frein (→ P. 349)Boîte à fusibles ( →P. 380)
Batterie ( →P. 351)
Radiateur ( →P. 349)
Motoventilateur de
refroidissement
Condenseur ( →P. 349)
Réservoir de liquide de lave-
glace (→ P. 355)

342 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
Huile moteurVérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à
température de fonctionnement.
■ Vérification du niveau d'huile moteur
Stationnez le véhicule bien à plat. Arrêtez le moteur, puis
attendez quelques minutes pour permettre à l'huile de
redescendre dans le carter.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d'huile, tout en tenant un
chiffon dessous.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.
Moteur 4 cylindres, 1800 cm
3 (2ZR-FE)
Insuffisant
Niveau maxi
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
5ÉTAPE
6ÉTAPE
