2009 TOYOTA COROLLA Manuel du propriétaire (in French)

383
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

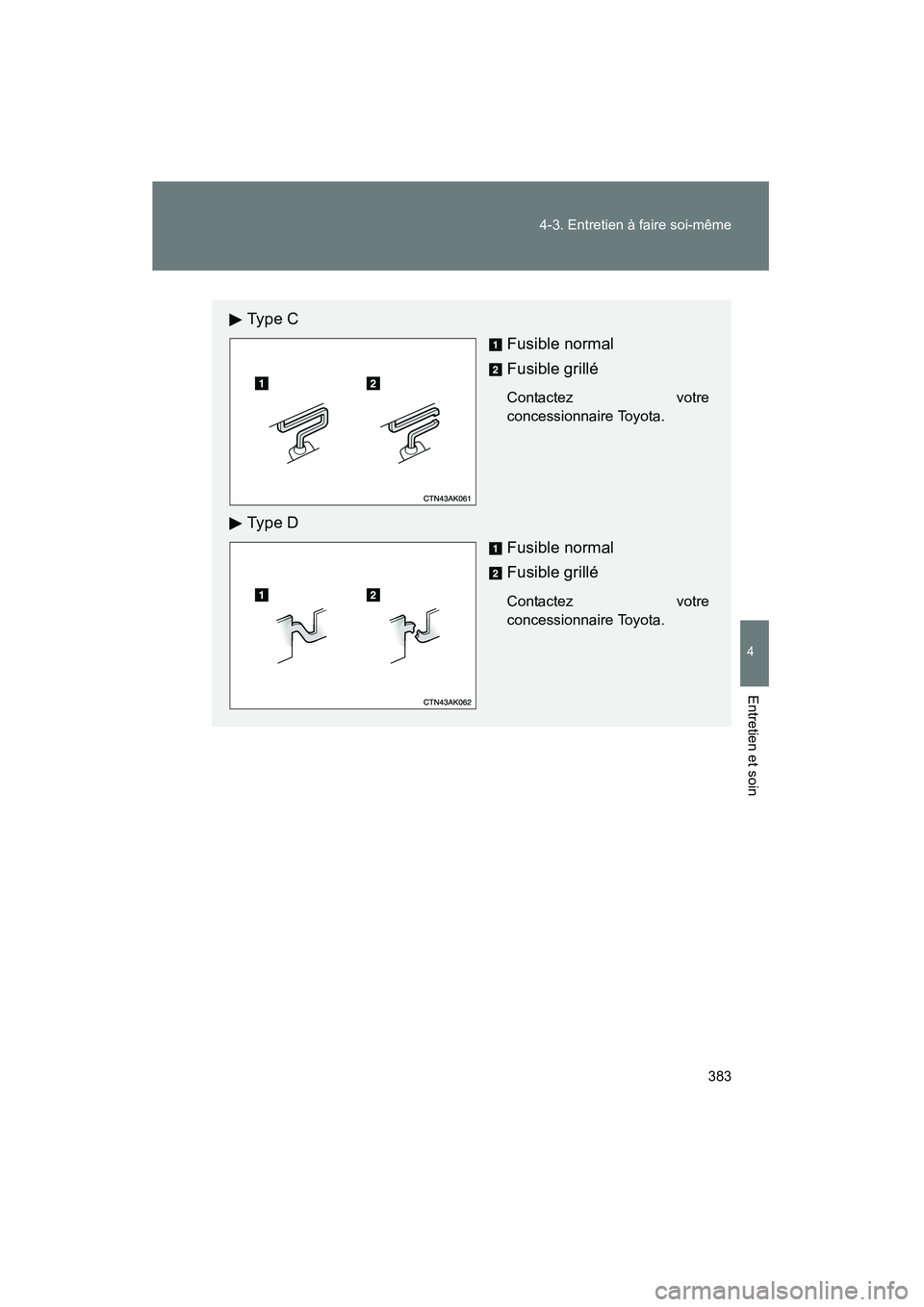

Ty p e C
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e D
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

384 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

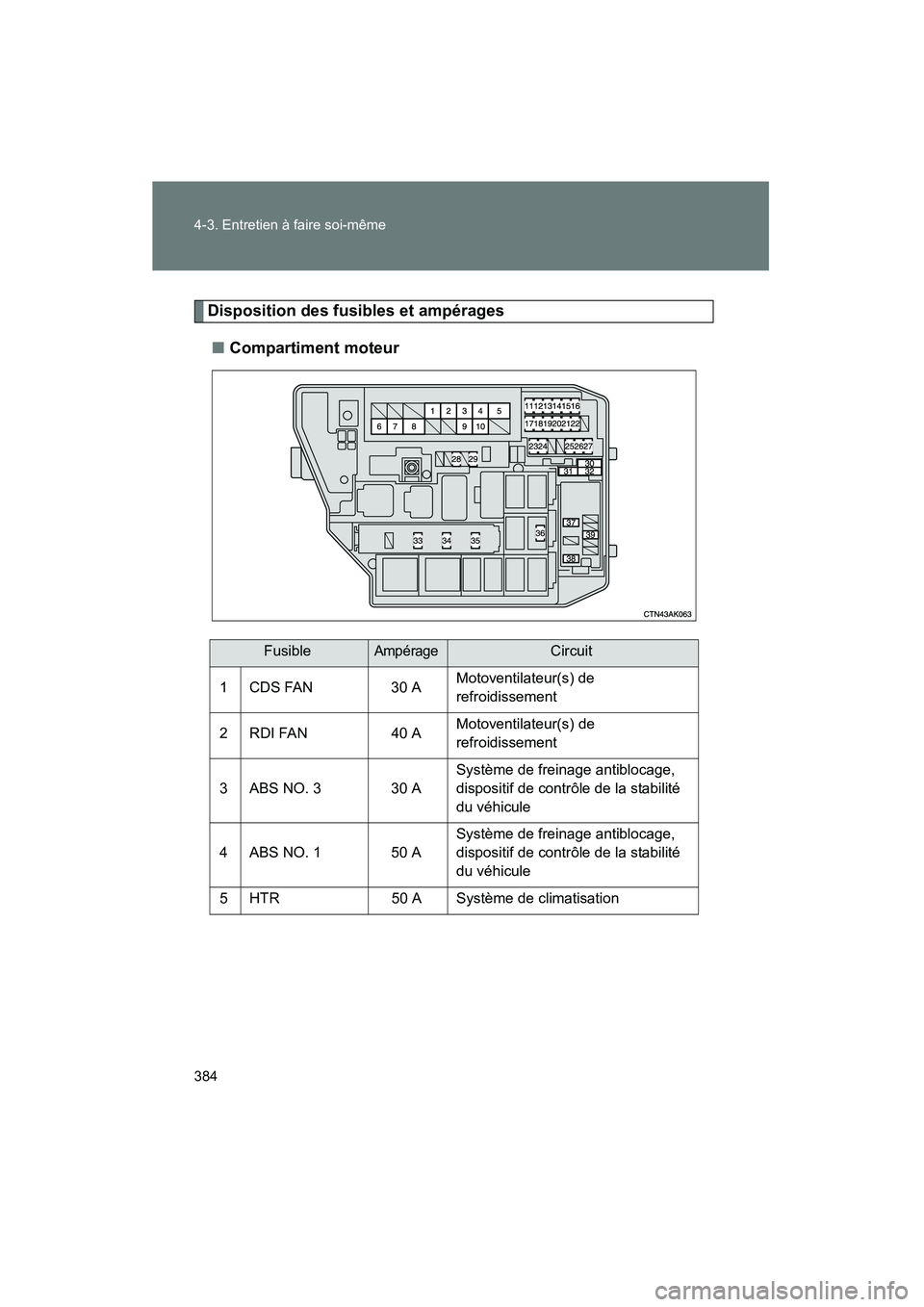

Disposition des fusibles et ampérages■ Compartiment moteur
FusibleAmpérageCircuit
1 CDS FAN 30 AMotoventilateur(s) de
refroidissement
2 RDI FAN 40 AMotoventilateur(s) de
refroidissement
3 ABS NO. 3 30 A Système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule
4 ABS NO. 1 50 A Système de freinage antiblocage,
dispositif de contrôle de la stabilité
du véhicule
5 HTR 50 A Système de climatisation

385
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
6 ALT
120 ACircuit de charge, RDI FAN, CDS
FAN, ABS NO. 1, ABS NO. 3, HTR,
HTR SUB NO. 1, HTR SUB NO. 3,
ACC, CIG, METER, IGN, ECU-IG
NO. 2, HTR-IG, WIPER, WASHER,
ECU-IG NO. 1, AM1, DOOR,
STOP, FR DOOR, POWER, RR
DOOR, RL DOOR, OBD, ACC-B,
FR FOG, DEF, MIR HTR, TAIL,
PANEL
7 EPS 60 A Direction assistée électrique
8 GLOW * 80 A Non utilisé
9 P/I 50 A EFI MAIN, HORN, IG2
10 H-LP MAIN 50 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
11 EFI NO. 2 10 A Dispositif anti-pollution
12 EFI NO. 1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
13 H-LP RH HI 10 A Projecteur côté droit (feu de route)
14 H-LP LH HI 10 A Projecteur côté gauche (feu de
route)
15 H-LP RH LO 10 A Projecteur côté droit (feu de
croisement)
16 H-LP LH LO 10 A Projecteur côté gauche (feu de
croisement)
17 ETCS 10 ADispositif de commande
électronique de l'accélérateur
18 TURN-HAZ 10 A Clignotants, feux de détresse
19 ALT-S 7.5 A Circuit de charge
20 AM2 NO. 2 7.5 A Système d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage
FusibleAmpérageCircuit

386 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
*: Sur modèles équipés21 AM2
30 A Circuit de démarrage
22 STRG LOCK 20 A Antivol de direction
23 IG2 NO.2 7.5 A Circuit de démarrage
24 ECU-B2 10 A Système de climatisation
25 ECU-B 10 A
ECU principale carrosserie,
instrumentation
26 RAD NO. 1 15 A Système audio
27 DOME10 AÉclairage du coffre, système
d'accès et de démarrage “mains
libres”
28 AMP* 30 A Système audio
29 MAYDAY* 10 A Non utilisé
30 SPARE 10 A Fusible de rechange
31 SPARE 30 A Fusible de rechange
32 SPARE 20 A Fusible de rechange
33 EFI MAIN 20 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, EFI NO. 1, EFI NO. 2
34 HORN 10 A Avertisseur
35 IG2 15 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, circuit de démarrage,
IGN, METER
36 ST* 7.5 A Non utilisé
37 HTR SUB NO. 1 30 A Thermistance CTP
38 HTR SUB NO. 3 30 A Thermistance CTP
39 PWR
OUTLET/
INVERTER ou
PWR OUTLET 15 A Prise d'alimentation
FusibleAmpérageCircuit

387
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
■
Sous le tableau de bord côté conducteur
FusibleAmpérageCircuit
1 DEF 40 ADégivrage de la lunette arrière,
MIR HTR
2 PWR SEAT 30 A Siège électrique
3 TAIL 10 AFeux de stationnement, feux de
position, éclairages de plaque
d'immatriculation, feux de position
latéraux avant, système d'injection
multipoints/système d'injection
multipoints séquentielle, éclairages
du combiné d'instruments
4 PANEL 7.5 AÉclairage des boutons de
commande
5 FR DOOR 20 A Lève-vitres électriques, toit ouvrant
6 RL DOOR 20 A Lève-vitres électriques
7 RR DOOR 20 A Lève-vitres électriques
8 SUNROOF 20 A Toit ouvrant
9 CIG 15 A Allume-cigare
10 ACC 7.5 ARétroviseurs extérieurs, système
audio, ECU principale carrosserie
11 MIR HTR 10 ADégivrage des rétroviseurs
extérieurs

388 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

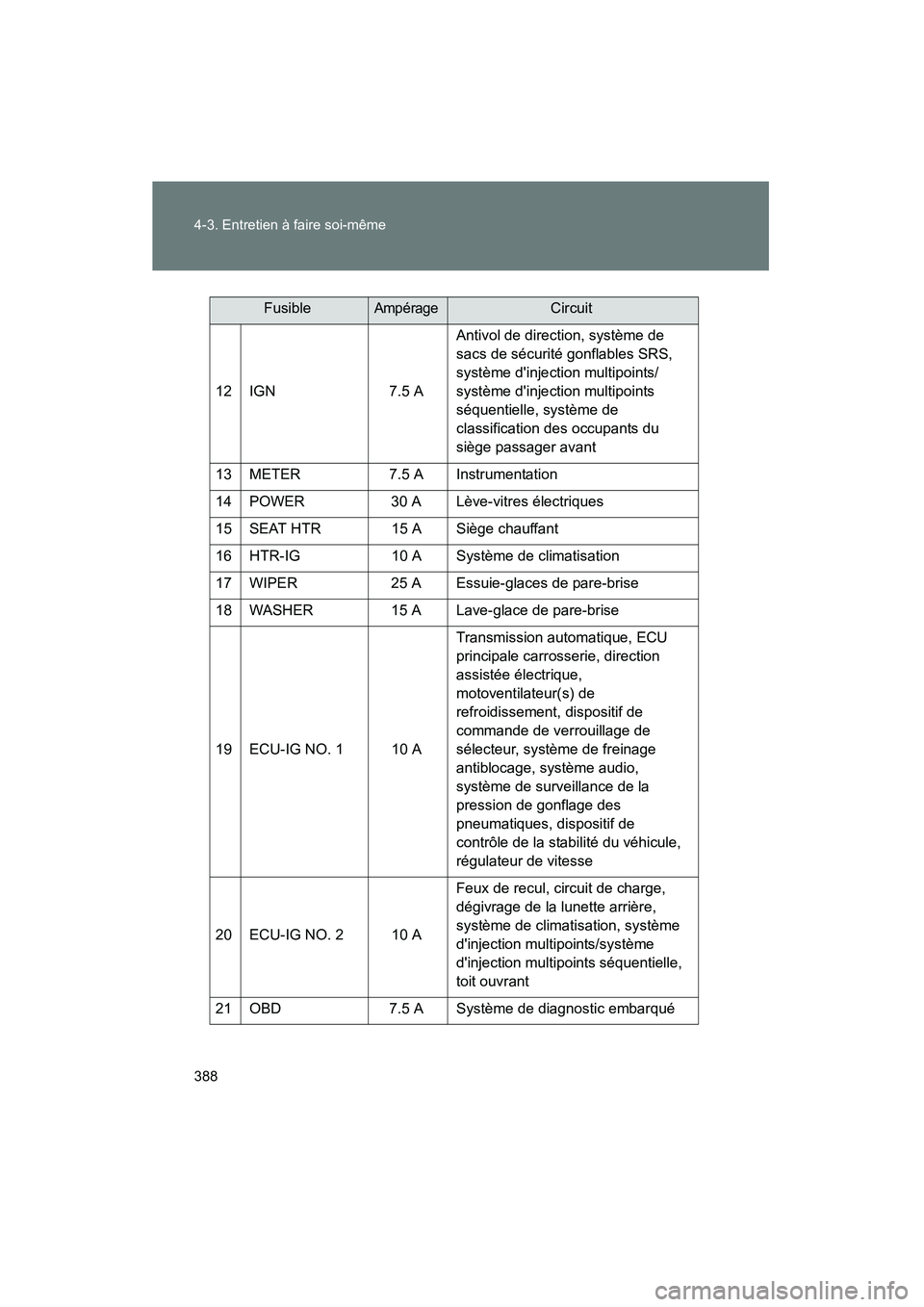

12 IGN7.5 AAntivol de direction, système de
sacs de sécurité gonflables SRS,
système d'injection multipoints/
système d'injection multipoints
séquentielle, système de
classification des occupants du
siège passager avant
13 METER 7.5 A Instrumentation
14 POWER 30 A Lève-vitres électriques
15 SEAT HTR 15 A Siège chauffant
16 HTR-IG 10 A Système de climatisation
17 WIPER 25 A Essuie-glaces de pare-brise
18 WASHER 15 A Lave-glace de pare-brise
19 ECU-IG NO. 1 10 A Transmission automatique, ECU
principale carrosserie, direction
assistée électrique,
motoventilateur(s) de
refroidissement, dispositif de
commande de verrouillage de
sélecteur, système de freinage
antiblocage, système audio,
système de surveillance de la
pression de gonflage des
pneumatiques, dispositif de
contrôle de la stabilité du véhicule,
régulateur de vitesse
20 ECU-IG NO. 2 10 A Feux de recul, circuit de charge,
dégivrage de la lunette arrière,
système de climatisation, système
d'injection multipoints/système
d'injection multipoints séquentielle,
toit ouvrant
21 OBD 7.5 A Système de diagnostic embarqué
FusibleAmpérageCircuit

389
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

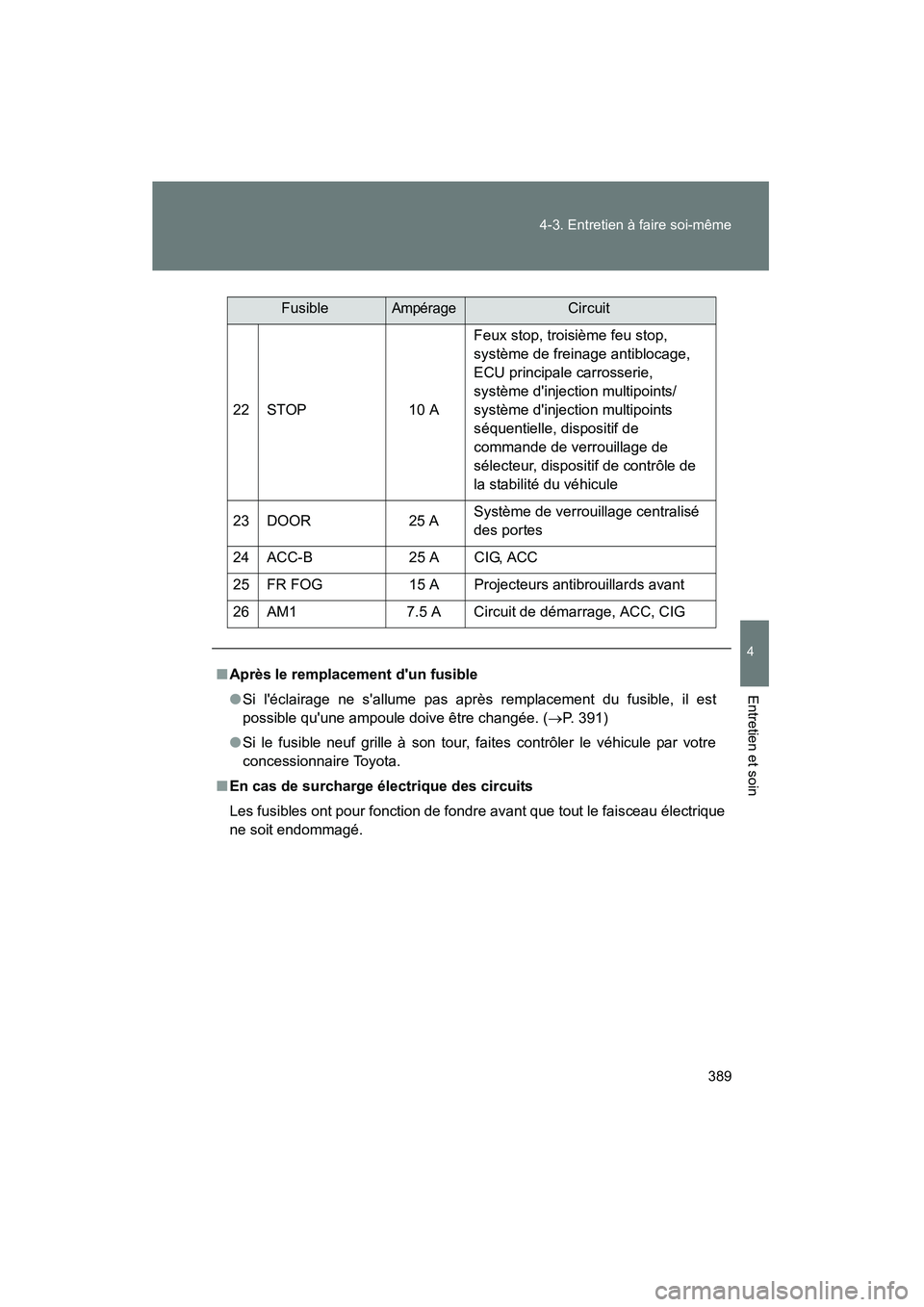

22 STOP
10 AFeux stop, troisième feu stop,
système de freinage antiblocage,
ECU principale carrosserie,
système d'injection multipoints/
système d'injection multipoints
séquentielle, dispositif de
commande de verrouillage de
sélecteur, dispositif de contrôle de
la stabilité du véhicule
23 DOOR 25 ASystème de verrouillage centralisé
des portes
24 ACC-B 25 A CIG, ACC
25 FR FOG 15 A Projecteurs antibrouillards avant
26 AM1 7.5 A Circuit de démarrage, ACC, CIG
■ Après le remplacement d'un fusible
● Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. ( →P. 391)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre avant que tout le faisceau électrique
ne soit endommagé.
FusibleAmpérageCircuit

390 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
ATTENTION
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
À défaut, vous risquez d'être à l'origine d'une panne, voire d'un incendie ou
d'un accident.
●N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet conducteur.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
Cela peut avoir pour conséquences des dégâts importants, voire même un
incendie.
● Ne modifiez ni les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.
