2009 TOYOTA COROLLA Manuel du propriétaire (in French)

5
En cas de problème
447
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
En cas de décharge de la batterie
Vous pouvez procéder comme suit pour démarrer le moteur malgré
la décharge complète de la batterie.
Vous pouvez appeler votre concessionnaire Toyota ou un atelier de
réparation qualifié.
Si vous disposez d'un jeu de câbles de démarrage et d'un second
véhicule équipé d'une batterie de 12 V, vous pouvez démarrer
votre Toyota en procédant comme suit.Moteur 4 cylindres, 1800 cm
3 (2ZR-FE) Soulevez l'arrière de
l'habillage du moteur pour
retirer les deux clips de
fixation, puis soulever l'avant
de l'habillage du moteur pour
retirer les deux clips de
fixation situés à l'avant.
1ÉTAPE

448 5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)

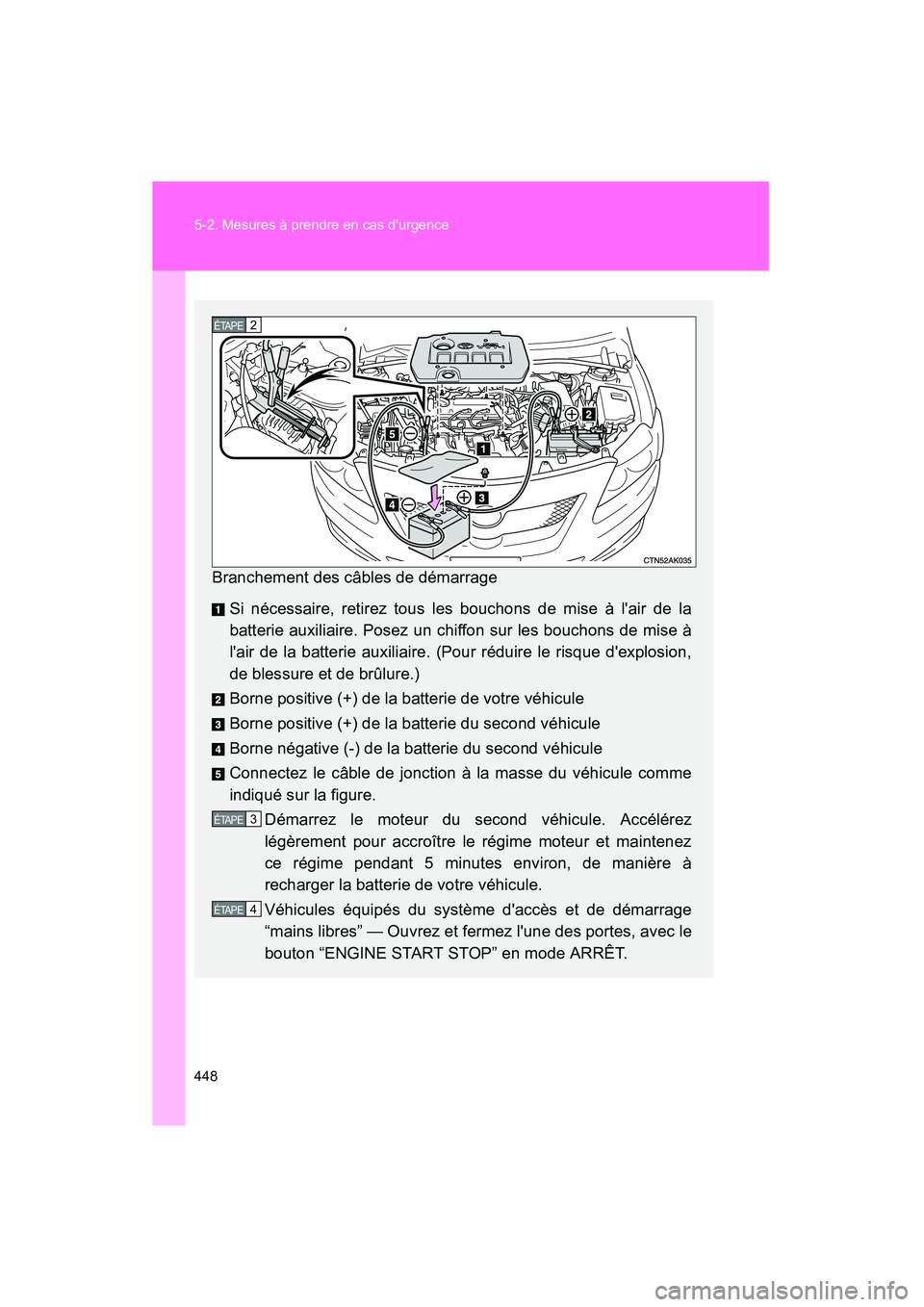

Branchement des câbles de démarrage Si nécessaire, retirez tous les bouchons de mise à l'air de la
batterie auxiliaire. Posez un chiffon sur les bouchons de mise à
l'air de la batterie auxiliaire. (Pour réduire le risque d'explosion,
de blessure et de brûlure.)
Borne positive (+) de la batterie de votre véhicule
Borne positive (+) de la batterie du second véhicule
Borne négative (-) de la batterie du second véhicule
Connectez le câble de jonction à la masse du véhicule comme
indiqué sur la figure. Démarrez le moteur du second véhicule. Accélérez
légèrement pour accroître le régime moteur et maintenez
ce régime pendant 5 minutes environ, de manière à
recharger la batterie de votre véhicule.
Véhicules équipés du système d'accès et de démarrage
“mains libres” — Ouvrez et fermez l'une des portes, avec le
bouton “ENGINE START STOP” en mode ARRÊT.
2ÉTAPE
3ÉTAPE
4ÉTAPE

5
En cas de problème
449
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
Maintenez le régime moteur du second véhicule, puis
mettez le bouton de démarrage/d'arrêt moteur “ENGINE
START STOP” en mode DÉMARRAGE (véhicules équipés
du système d'accès et de démarrage “mains libres”) ou
amenez la clé de contact sur la position “ON” du contacteur
de démarrage antivol (véhicules sans système d'accès et
de démarrage “mains libres”), puis démarrez le moteur du
véhicule.
Sitôt le moteur démarré, débranchez les câbles de
démarrage dans l'ordre inverse de leur branchement.
Une fois le moteur démarré, faites contrôler le véhicule par votre
concessionnaire Toyota, dès que possible.
Moteur 4 cylindres, 2400 cm
3 (2AZ-FE)
Branchement des câbles de démarrage
5ÉTAPE
6ÉTAPE
1ÉTAPE

450 5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
■Pour éviter la décharge complète de la batterie
●Éteignez les projecteurs et le système audio lorsque le moteur est arrêté.
● Mettez hors fonction tous les équipements électriques non
indispensables lorsque vous roulez trop longtemps à vitesse réduite
(pour cause d'embouteillage, etc.).
■ En cas de débranchement ou de décharge de la batterie
Le système de surveillance de la pression de gonflage des pneumatiques
doit être initialisé. ( →P. 359)
Si nécessaire, retirez tous les bouchons de mise à l'air de la
batterie auxiliaire. Posez un chiffon sur les bouchons de mise à
l'air de la batterie auxiliaire. (Pour réduire le risque d'explosion,
de blessure et de brûlure.)
Borne positive (+) de la batterie de votre véhicule
Borne positive (+) de la batterie du second véhicule
Borne négative (-) de la batterie du second véhicule
Connectez le câble de jonction à la masse du véhicule comme
indiqué sur la figure.
Démarrez le moteur du second véhicule. Accélérez
légèrement pour accroître le régime moteur et maintenez
ce régime pendant 5 minutes environ, de manière à
recharger la batterie de votre véhicule.
Maintenez le régime moteur du second véhicule et amenez
la clé de contact sur la position “ON” du contacteur de
démarrage antivol, puis démarrez le moteur du véhicule.
Sitôt le moteur démarré, débranchez les câbles de
démarrage dans l'ordre inverse de leur branchement.
Une fois le moteur démarré, faites contrôler le véhicule par votre
concessionnaire Toyota, dès que possible.
2ÉTAPE
3ÉTAPE
4ÉTAPE

5
En cas de problème
451
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)

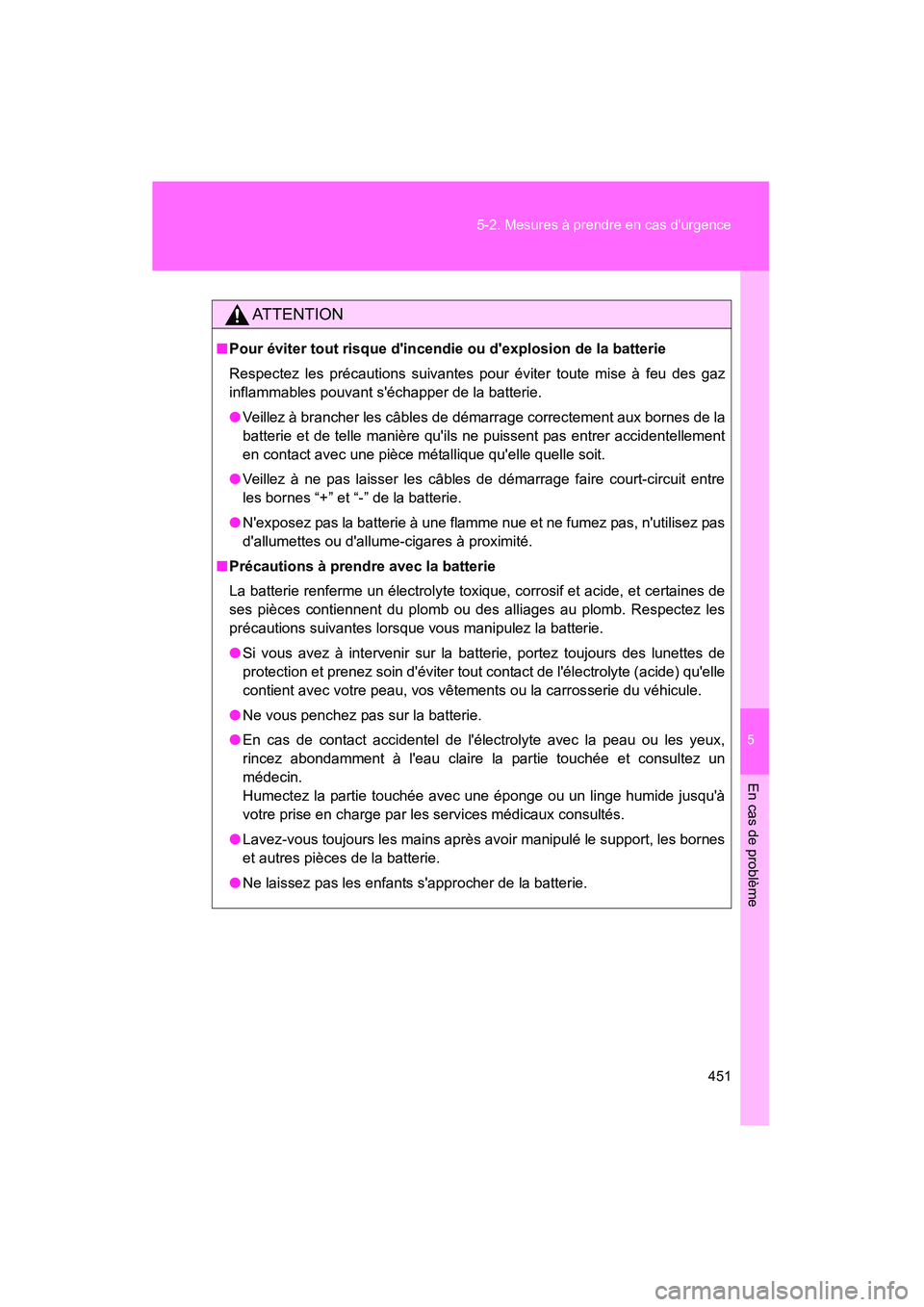

ATTENTION
■
Pour éviter tout risque d'incendie ou d'explosion de la batterie
Respectez les précautions suivantes pour éviter toute mise à feu des gaz
inflammables pouvant s'échapper de la batterie.
● Veillez à brancher les câbles de démarrage correctement aux bornes de la
batterie et de telle manière qu'ils ne puissent pas entrer accidentellement
en contact avec une pièce métallique qu'elle quelle soit.
● Veillez à ne pas laisser les câbles de démarrage faire court-circuit entre
les bornes “+” et “-” de la batterie.
● N'exposez pas la batterie à une flamme nue et ne fumez pas, n'utilisez pas
d'allumettes ou d'allume-cigares à proximité.
■ Précautions à prendre avec la batterie
La batterie renferme un électrolyte toxique, corrosif et acide, et certaines de
ses pièces contiennent du plomb ou des alliages au plomb. Respectez les
précautions suivantes lorsque vous manipulez la batterie.
● Si vous avez à intervenir sur la ba tterie, portez toujours des lunettes de
protection et prenez soin d'éviter tout contact de l'électrolyte (acide) qu'elle
contient avec votre peau, vos vêtements ou la carrosserie du véhicule.
● Ne vous penchez pas sur la batterie.
● En cas de contact accidentel de l'électrolyte avec la peau ou les yeux,
rincez abondamment à l'eau claire la partie touchée et consultez un
médecin.
Humectez la partie touchée avec une éponge ou un linge humide jusqu'à
votre prise en charge par les services médicaux consultés.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes
et autres pièces de la batterie.
● Ne laissez pas les enfants s'approcher de la batterie.

452 5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)

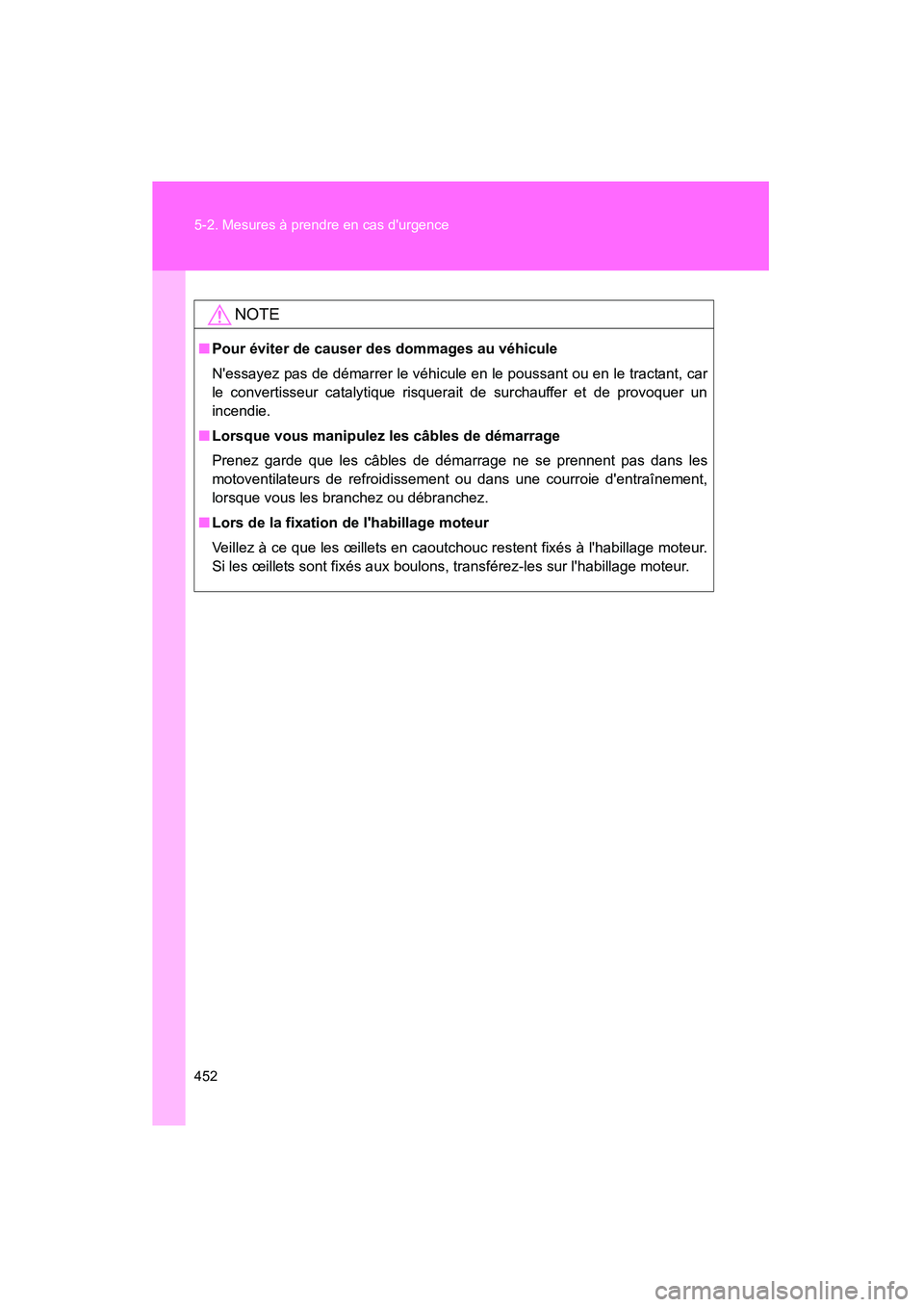

NOTE
■Pour éviter de causer des dommages au véhicule
N'essayez pas de démarrer le véhicule en le poussant ou en le tractant, car
le convertisseur catalytique risquerait de surchauffer et de provoquer un
incendie.
■ Lorsque vous manipulez les câbles de démarrage
Prenez garde que les câbles de démarrage ne se prennent pas dans les
motoventilateurs de refroidissement ou dans une courroie d'entraînement,
lorsque vous les branchez ou débranchez.
■ Lors de la fixation de l'habillage moteur
Veillez à ce que les œillets en caoutchouc restent fixés à l'habillage moteur.
Si les œillets sont fixés aux boulons, transférez-les sur l'habillage moteur.

5
En cas de problème
453
5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)
Lorsque le véhicule chauffe
En cas de surchauffe moteur:
Arrêtez le véhicule sur une aire de sécurité et mettez sur
arrêt le système de climatisation.
Regardez si de la vapeur s'échappe par le dessous du
capot.
Si vous voyez de la vapeur: Arrêtez le moteur. Attendez que le dégagement de
vapeur s'arrête, puis soulevez le capot avec précaution.
Si vous ne voyez pas de vapeur: Laissez le moteur tourner et ouvrez le capot avec
précaution.
Vérifiez si les ventilateurs de refroidissement sont en
marche.
Si les ventilateurs sont en marche: Attendez que la température du moteur (indiquée au
combiné d'instruments) ait commencé à baisser et
arrêtez le moteur.
Si les ventilateurs ne sont pas en marche: Arrêtez le moteur et appelez votre concessionnaire
Toyota.
Une fois le moteur
suffisamment refroidi, vérifiez
le niveau de liquide de
refroidissement et recherchez
une fuite au niveau du
radiateur.1ÉTAPE
2ÉTAPE
3ÉTAPE
5ÉTAPE4ÉTAPE

454 5-2. Mesures à prendre en cas d'urgence
COROLLA_D_(L/O_0801)

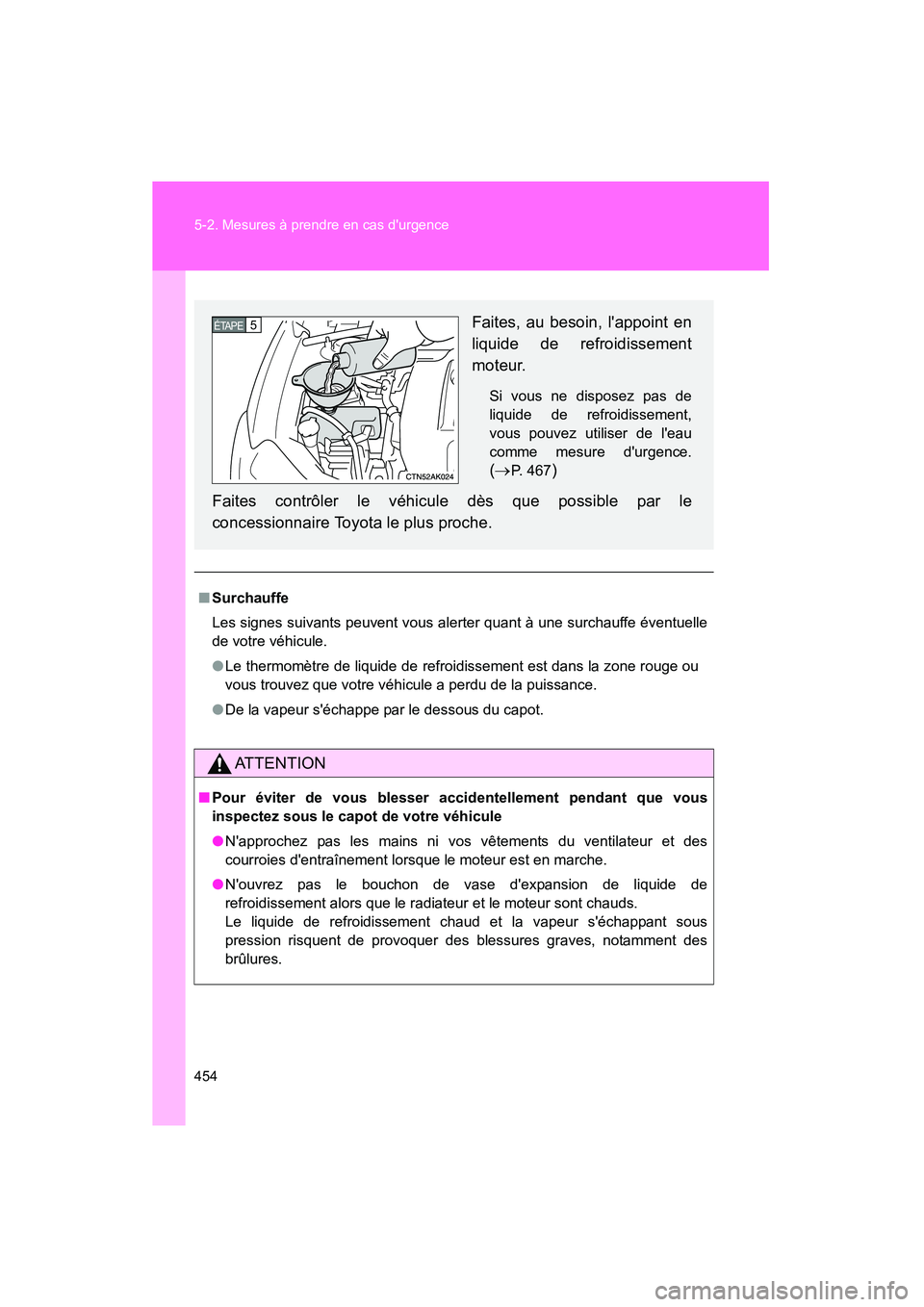

■Surchauffe
Les signes suivants peuvent vous alerter quant à une surchauffe éventuelle
de votre véhicule.
●Le thermomètre de liquide de refroidissement est dans la zone rouge ou
vous trouvez que votre véhicule a perdu de la puissance.
● De la vapeur s'échappe par le dessous du capot.
ATTENTION
■Pour éviter de vous blesser acci dentellement pendant que vous
inspectez sous le capot de votre véhicule
● N'approchez pas les mains ni vos vêtements du ventilateur et des
courroies d'entraînement lorsque le moteur est en marche.
● N'ouvrez pas le bouchon de vase d'expansion de liquide de
refroidissement alors que le radiateur et le moteur sont chauds.
Le liquide de refroidissement chaud et la vapeur s'échappant sous
pression risquent de provoquer des blessures graves, notamment des
brûlures.
Faites, au besoin, l'appoint en
liquide de refroidissement
moteur.
Si vous ne disposez pas de
liquide de refroidissement,
vous pouvez utiliser de l'eau
comme mesure d'urgence.
(→P. 4 6 7)
Faites contrôler le véhicule dès que possible par le
concessionnaire Toyota le plus proche.
5ÉTAPE
