2009 TOYOTA COROLLA Manuel du propriétaire (in French)

375
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

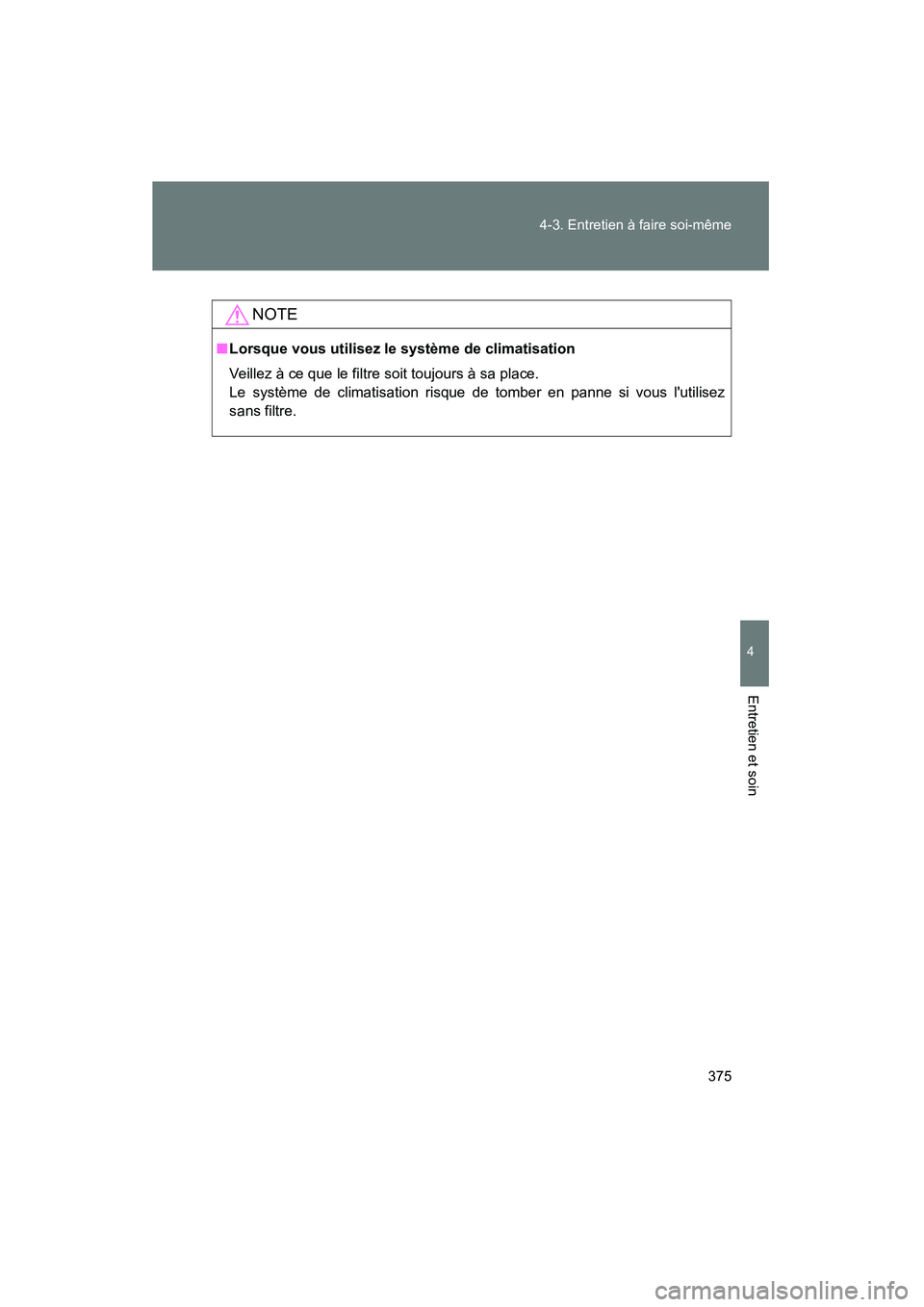

NOTE
■
Lorsque vous utilisez le système de climatisation
Veillez à ce que le filtre soit toujours à sa place.
Le système de climatisation risque de tomber en panne si vous l'utilisez
sans filtre.

376
4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
Pile de la clé
Remplacez la pile par une neuve dès qu'elle est usée.
■Munissez-vous des éléments suivants:
● Tournevis plat (pour éviter d'abîmer la clé, protégez
l'extrémité du tournevis avec un chiffon.)
● Petit tournevis cruciforme (empreinte Phillips)
● Pile au lithium
Véhicules équipés du système d'accès et de démarrage
“mains libres”: CR1632
Véhicules sans système d'accès et de démarrage “mains
libres”: CR2025 (Type A), CR2016 (Type B)
■ Remplacement de la pile (véhicules équipés d'un système
d'accès et de démarrage “mains libres”)
Tirez la clé conventionnelle.
Ouvrez le couvercle.
1ÉTAPE
2ÉTAPE

377
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)

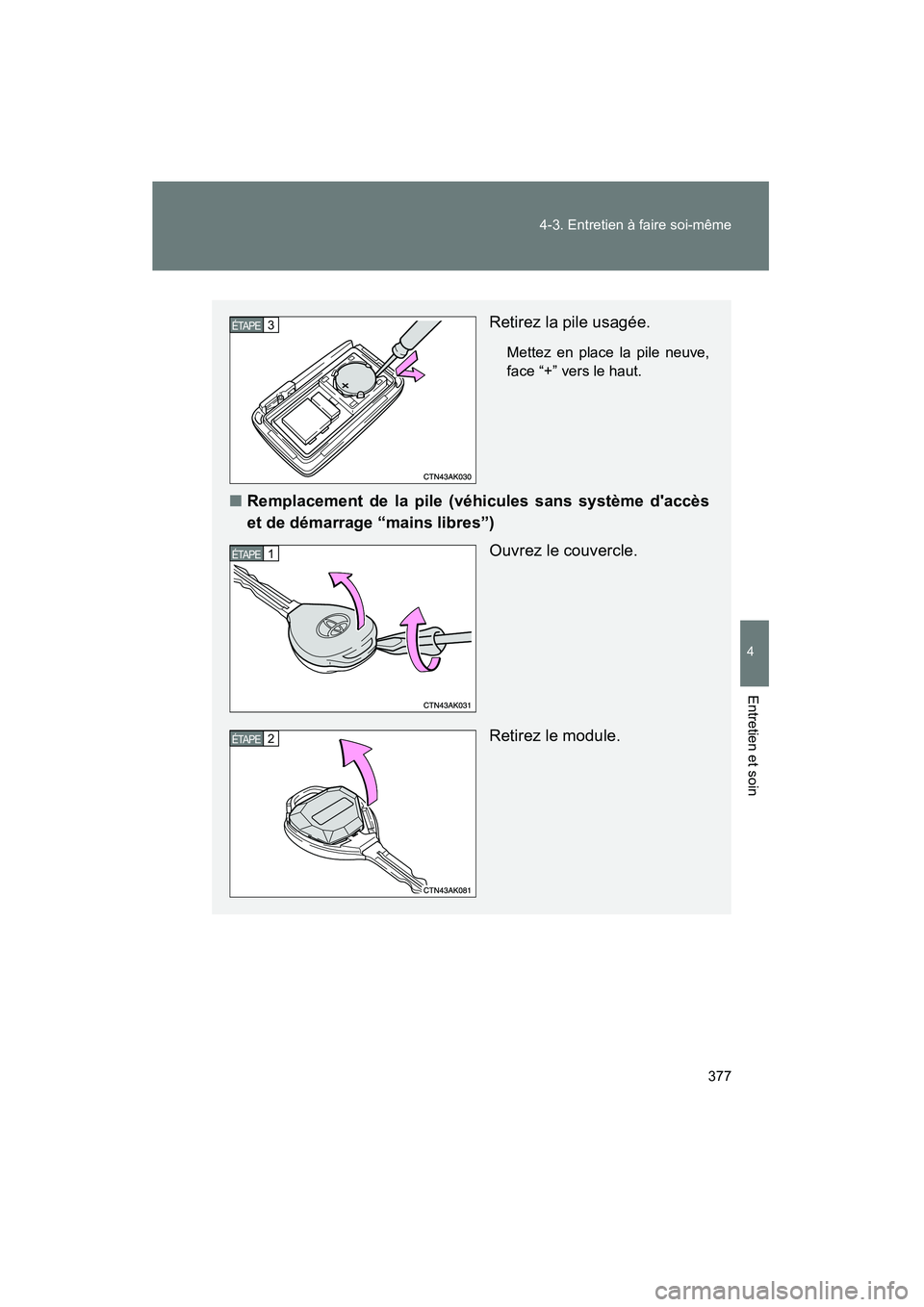

Retirez la pile usagée.
Mettez en place la pile neuve,
face “+” vers le haut.
■
Remplacement de la pile (véhicules sans système d'accès
et de démarrage “mains libres”)
Ouvrez le couvercle.
Retirez le module.
3ÉTAPE
1ÉTAPE
2ÉTAPE

378 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)
Ty p e AOuvrez le couvercle du
logement de la pile en utilisant
un tournevis à lame plate
protégée par du ruban
adhésif, etc. et retirez la pile
usée.
Mettez en place la pile neuve
(CR2025), face “+” vers le
haut.
Ty p e BOuvrez le couvercle du
logement de la pile en utilisant
une pièce de monnaie
protégée par du ruban
adhésif, etc. et retirez la pile
usée.
Mettez en place la pile neuve
(CR2016), face “+” vers le
haut.
3ÉTAPE
3ÉTAPE

379
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
■
En cas de décharge de la batterie
Les symptômes suivants peuvent se manifester.
● Le système d'accès et de démarrage “mains libres” et la télécommande
du verrouillage centralisé ne fonctionne pas correctement.
● Réduction de la portée utile.
■ Utilisez les modèles de piles au lithium suivants
Véhicules équipés du système d'accè s et de démarrage “mains libres”:
CR1632
Véhicules sans système d'accès et de démarrage “mains libres”: CR2025
(Type A), CR2016 (Type B)
● Vous trouverez ce modèle de pile chez votre concessionnaire Toyota,
dans les bijouteries ou les magasins de photo.
● Remplacez la pile uniquement par le même type ou un type équivalent
recommandé par votre concessionnaire Toyota.
● Jetez les piles usagées conformément à la réglementation locale.
ATTENTION
■Pile et autres petites pièces démontées
Tenir hors de portée des enfants.
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer son étouffement.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident.
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l'action de l'humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.

380
4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

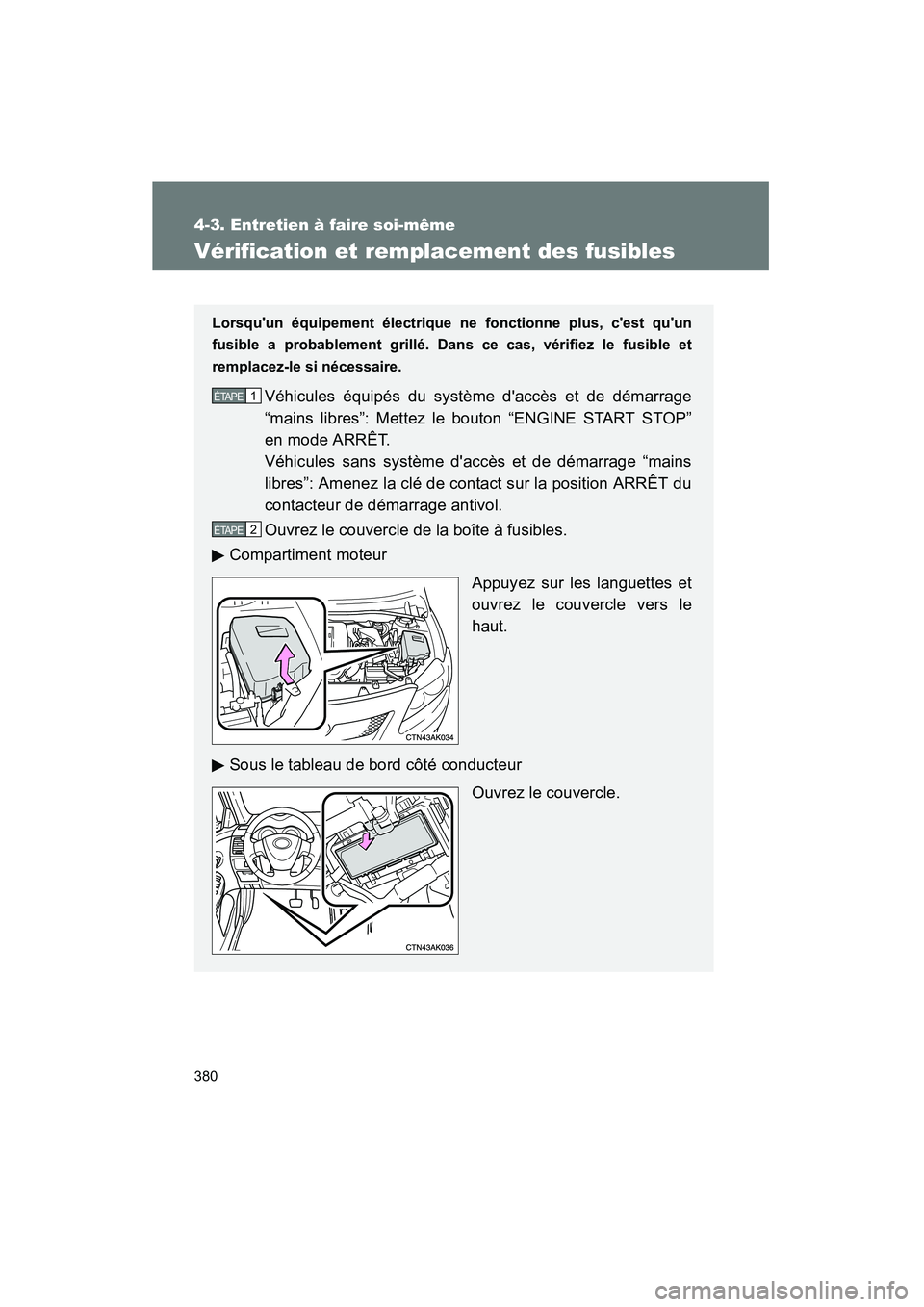

Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton “ENGINE START STOP”
en mode ARRÊT.
Véhicules sans système d'accès et de démarrage “mains
libres”: Amenez la clé de contact sur la position ARRÊT du
contacteur de démarrage antivol.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Appuyez sur les languettes et
ouvrez le couvercle vers le
haut.
Sous le tableau de bord côté conducteur Ouvrez le couvercle.1ÉTAPE
2ÉTAPE

381
4-3. Entretien à faire soi-même
4
Entretien et soin
COROLLA_D_(L/O_0801)
Tableau de bord côté conducteur
Retirez le tableau de bord.
Après une panne d'un équipement électrique, consultez le
tableau “Disposition des fusibles et ampérages” ( →P. 384)
pour repérer le fusible à vérifier.
Sortez l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
Fusibles de type A et B: Retirez le fusible.
3ÉTAPE
4ÉTAPE
5ÉTAPE

382 4-3. Entretien à faire soi-même
COROLLA_D_(L/O_0801)

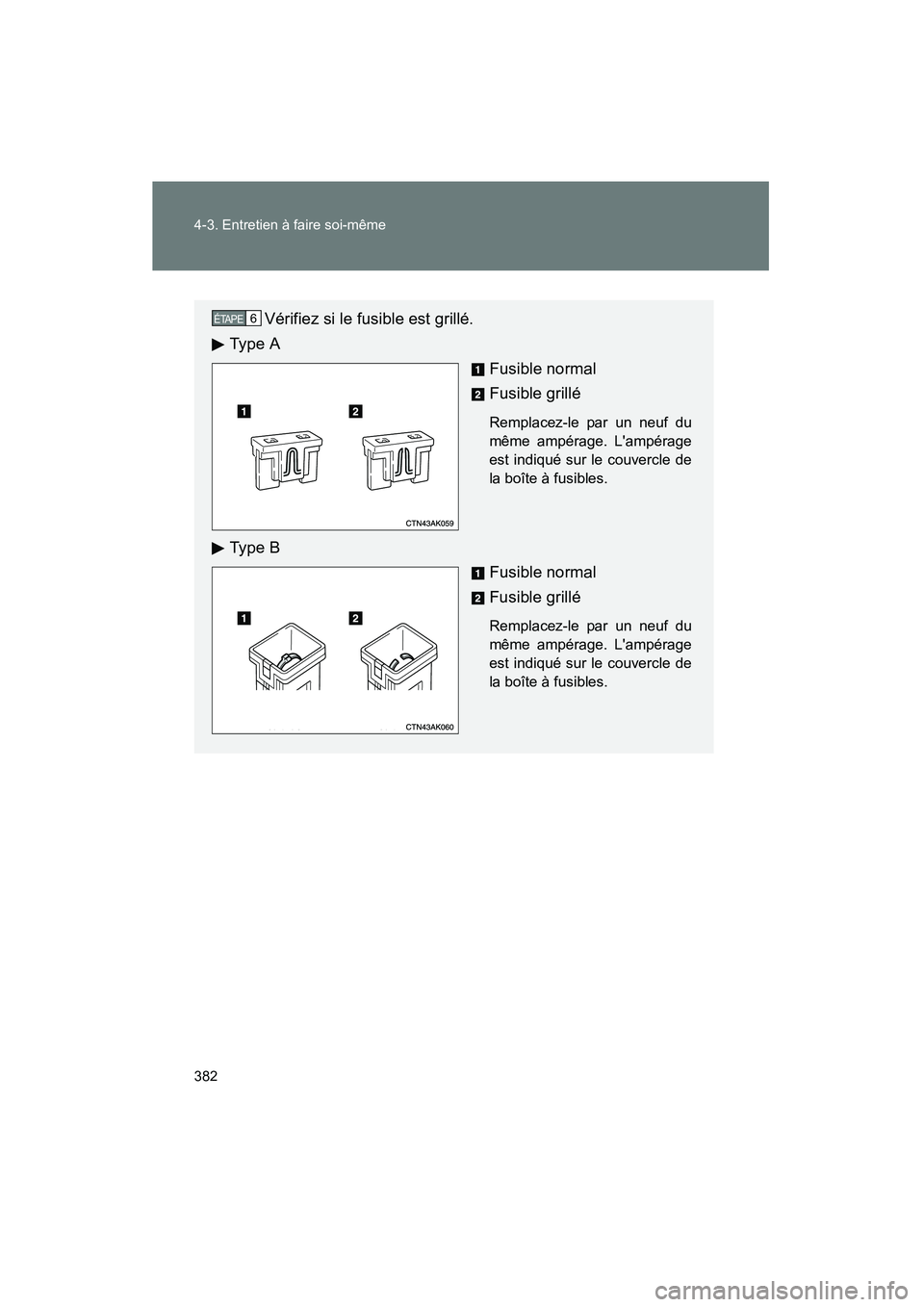

Vérifiez si le fusible est grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
6ÉTAPE
