2009 Seat Ibiza ST Betriebsanleitung (in German)

Cockpit

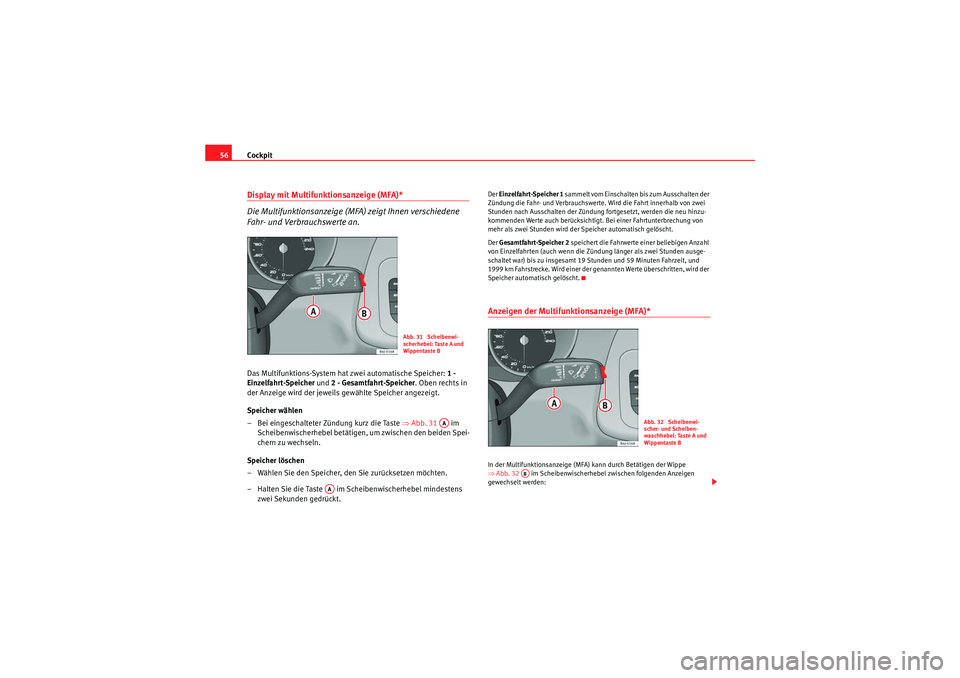

56Display mit Multifunktionsanzeige (MFA)*
Die Multifunktionsanzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.Das Multifunktions-System hat zwei automatische Speicher: 1 -
Einzelfahrt-Speicher und 2 - Gesamtfahrt-Speicher . Oben rechts in
der Anzeige wird der jeweils gewählte Speicher angezeigt.
Speicher wählen
– Bei eingeschalteter Zündung kurz die Taste ⇒Abb. 31 im
Scheibenwischerhebel betätigen, um zwischen den beiden Spei-
chern zu wechseln.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste im Scheibenwischerhebel mindestens zwei Sekunden gedrückt.
Der Einzelfahrt-Speicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Stunden nach Ausschalten der Zündung fortgesetzt, werden die neu hinzu-
kommenden Werte auch berücksichtigt. Bei einer Fahrtunterbrechung von
mehr als zwei Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrt-Speicher 2 speichert die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zündung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 19 Stunden und 59 Minuten Fahrzeit, und
1999 km Fahrstrecke. Wird einer der genannten Werte überschritten, wird der
Speicher automatisch gelöscht.Anzeigen der Multifun ktionsanzeige (MFA)* In der Multifunktionsanzeige (MFA) kann durch Betätigen der Wippe
⇒Abb. 32 im Scheibenwischerhebel zwischen folgenden Anzeigen
gewechselt werden:
Abb. 31 Scheibenwi-
scherhebel: Taste A und
Wippentaste B
AA
AA
Abb. 32 Scheibenwi-
scher- und Scheiben-
waschhebel: Taste A und
Wippentaste B
AB
Ibiza ST_DE.book Seite 56 Dienstag, 12. Januar 2010 12:15 12

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

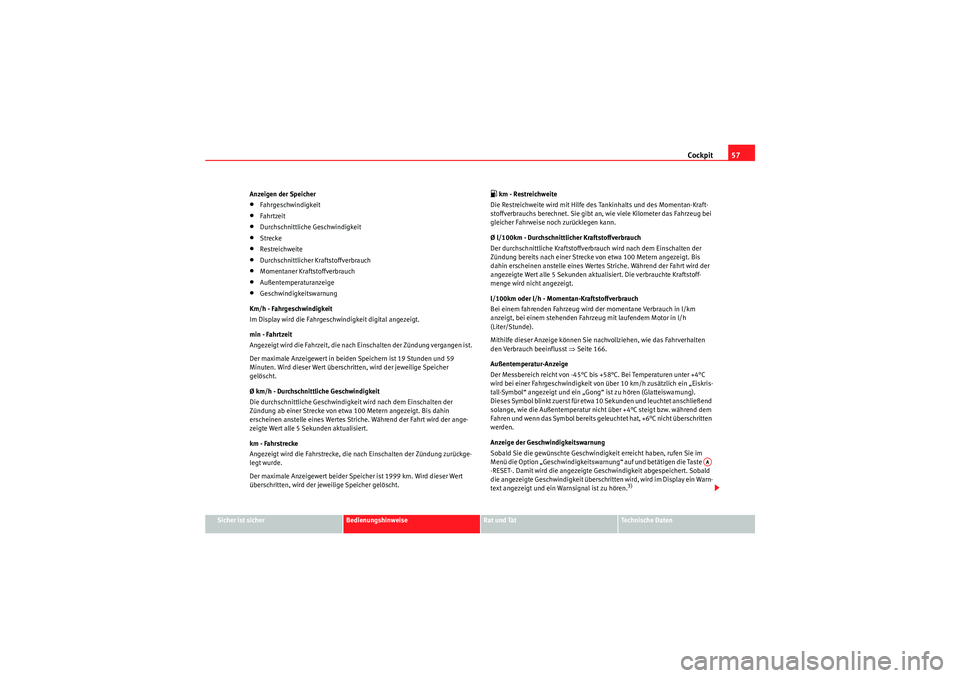

Anzeigen der Speicher
•Fahrgeschwindigkeit•Fahrtzeit•Durchschnittliche Geschwindigkeit•Strecke•Restreichweite•Durchschnittlicher Kraftstoffverbrauch•Momentaner Kraftstoffverbrauch•Außentemperaturanzeige•Geschwindigkeitswarnung
Km/h - Fahrgeschwindigkeit
Im Display wird die Fahrgeschwindigkeit digital angezeigt.
min - Fahrtzeit
Angezeigt wird die Fahrzeit, die nach Einschalten der Zündung vergangen ist.
Der maximale Anzeigewert in beiden Speichern ist 19 Stunden und 59
Minuten. Wird dieser Wert überschritten, wird der jeweilige Speicher
gelöscht.
Ø km/h - Durchschnittliche Geschwindigkeit
Die durchschnittliche Geschwindigkeit wird nach dem Einschalten der
Zündung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin
erscheinen anstelle eines Wertes Striche. Während der Fahrt wird der ange-
zeigte Wert alle 5 Sekunden aktualisiert.
km - Fahrstrecke
Angezeigt wird die Fahrstrecke, die nach Einschalten der Zündung zurückge-
legt wurde.
Der maximale Anzeigewert beider Speicher ist 1999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.
 km - Restreichweite
Die Restreichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraft-
stoffverbrauchs berechnet. Sie gibt an, wie viele Kilometer das Fahrzeug bei
gleicher Fahrweise noch zurücklegen kann.
Ø l/100km - Durchschnittlicher Kraftstoffverbrauch
Der durchschnittliche Kraftstoffverbrauch wird nach dem Einschalten der
Zündung bereits nach einer Strecke von etwa 100 Metern angezeigt. Bis
dahin erscheinen anstelle eines Wertes Striche. Während der Fahrt wird der
angezeigte Wert alle 5 Sekunden aktualisiert. Die verbrauchte Kraftstoff-
menge wird nicht angezeigt.
l/100km oder l/h - Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km
anzeigt, bei einem stehenden Fahrzeug mit laufendem Motor in l/h
(Liter/Stunde).
Mithilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒Seite 166.
Außentemperatur-Anzeige
Der Messbereich reicht von -45°C bis +58°C. Bei Temperaturen unter +4°C
wird bei einer Fahrgeschwindigkeit von über 10 km/h zusätzlich ein „Eiskris-
tall-Symbol“ angezeigt und ein „Gong“ ist zu hören (Glatteiswarnung).
Dieses Symbol blinkt zuerst für etwa 10 Sekunden und leuchtet anschließend
solange, wie die Außentemperatur nicht über +4°C steigt bzw. während dem
Fahren und wenn das Symbol bereits geleuchtet hat, +6°C nicht überschritten
werden.
Anzeige der Geschwindigkeitswarnung
Sobald Sie die gewünschte Geschwindigkeit erreicht haben, rufen Sie im
Menü die Option „Geschwindigkeitswarnung“ auf und betätigen die Taste
-RESET-. Damit wird die angezeigte Geschwindigkeit abgespeichert. Sobald
die angezeigte Geschwindigkeit überschritten wird, wird im Display ein Warn-
text angezeigt und ein Warnsignal ist zu hören.
3)
AA
Ibiza ST_DE.book Seite 57 Dienstag, 12. Januar 2010 12:15 12

Cockpit

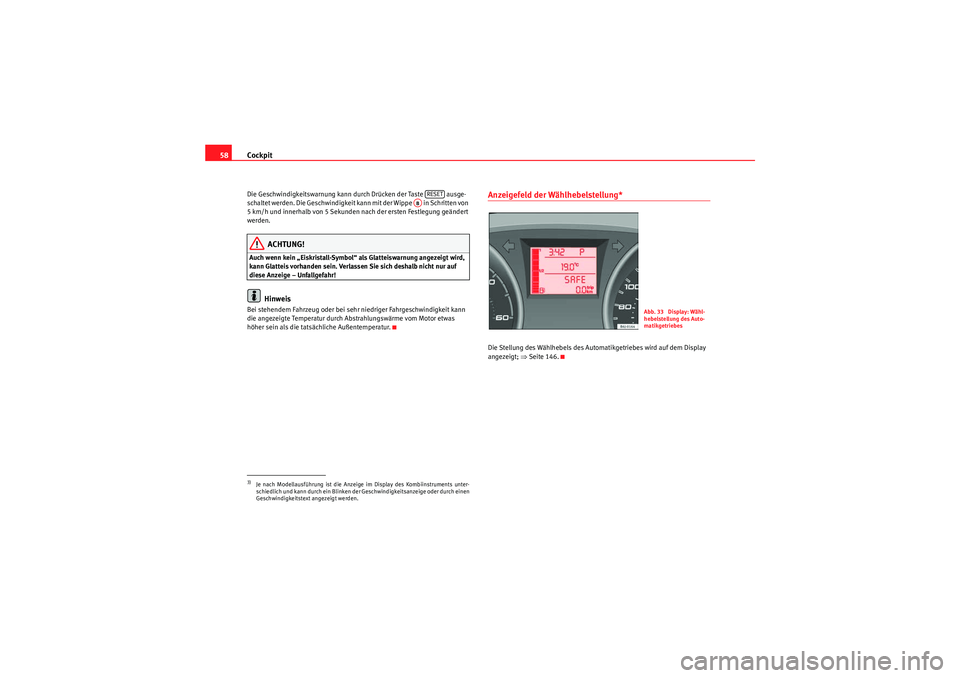

58Die Geschwindigkeitswarnung kann durch Drücken der Taste ausge-
schaltet werden. Die Geschwindigkeit kann mit der Wippe in Schritten von
5 km/h und innerhalb von 5 Sekunden nach der ersten Festlegung geändert
werden.
ACHTUNG!
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlas sen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
Hinweis
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.
Anzeigefeld der Wählhebelstellung*Die Stellung des Wählhebels des Automatikgetriebes wird auf dem Display
angezeigt; ⇒Seite 146.
3)Je nach Modellausführung ist die Anzeige im Display des Kombiinstruments unter-
schiedlich und kann durch ein Blinken der Geschwindigkeitsanzeige oder durch einen
Geschwindigkeitstext angezeigt werden.
RESET
AB
Abb. 33 Display: Wähl-
hebelstellung des Auto-
matikgetriebes
Ibiza ST_DE.book Seite 58 Dienstag, 12. Januar 2010 12:15 12

Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

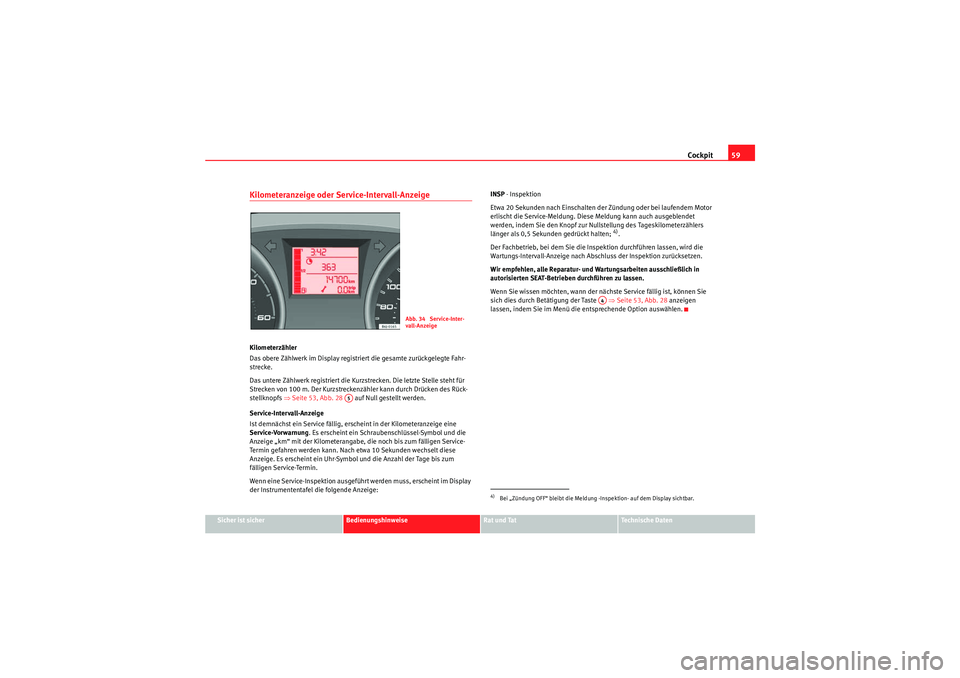

Kilometeranzeige oder Service-Intervall-Anzeige Kilometerzähler
Das obere Zählwerk im Display registriert die gesamte zurückgelegte Fahr-
strecke.
Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒Seite 53, Abb. 28 auf Null gestellt werden.
Service-Intervall-Anzeige
Ist demnächst ein Service fällig, erscheint in der Kilometeranzeige eine
Service-Vorwarnung . Es erscheint ein Schraubenschlüssel-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die noch bis zum fälligen Service-
Termin gefahren werden kann. Nach etwa 10 Sekunden wechselt diese
Anzeige. Es erscheint ein Uhr-Symbol und die Anzahl der Tage bis zum
fälligen Service-Termin.
Wenn eine Service-Inspektion ausgeführt werden muss, erscheint im Display
der Instrumententafel die folgende Anzeige: INSP
- Inspektion
Etwa 20 Sekunden nach Einschalten der Zündung oder bei laufendem Motor
erlischt die Service-Meldung. Diese Meldung kann auch ausgeblendet
werden, indem Sie den Knopf zur Nullstellung des Tageskilometerzählers
länger als 0,5 Sekunden gedrückt halten;
4).
Der Fachbetrieb, bei dem Sie die Inspektion durchführen lassen, wird die
Wartungs-Intervall-Anzeige nach Abschluss der Inspektion zurücksetzen.
Wir empfehlen, alle Reparatur- und Wartungsarbeiten ausschließlich in
autorisierten SEAT-Betrieben durchführen zu lassen.
Wenn Sie wissen möchten, wann der nächste Service fällig ist, können Sie
sich dies durch Betätigung der Taste ⇒ Seite 53, Abb. 28 anzeigen
lassen, indem Sie im Menü die entsprechende Option auswählen.
Abb. 34 Service-Inter-
vall-Anzeige
A5
4)Bei „Zündung OFF“ bleibt die Meldung -Inspektion- auf dem Display sichtbar.
A4
Ibiza ST_DE.book Seite 59 Dienstag, 12. Januar 2010 12:15 12

Cockpit

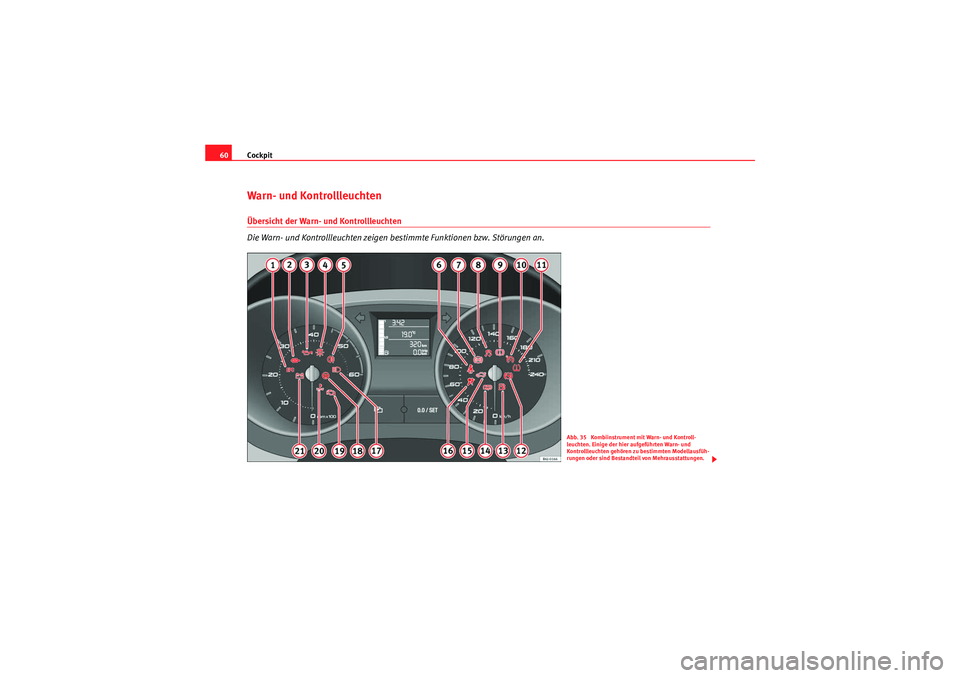

60Warn- und Kontrollleuchten Übersicht der Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.
Abb. 35 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und
Kontrollleuchten gehören zu bestimmten Modellausfüh-
rungen oder sind Bestandteil von Mehrausstattungen.
Ibiza ST_DE.book Seite 60 Dienstag, 12. Januar 2010 12:15 12

Cockpit61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
ACHTUNG!
•Wenn Sie aufleuchtende Warn- oder Kontrollleuchten nicht beachten,
kann das zu schwerwiegenden Verletzungen oder Fahrzeugbeschädi-
gungen führen.

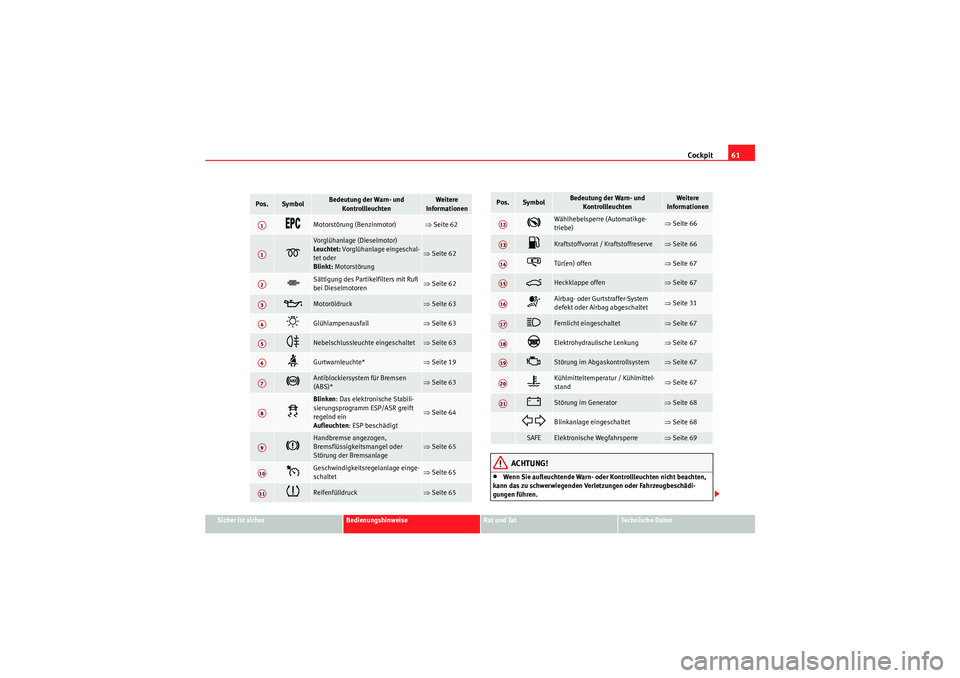

Pos.
Symbol
Bedeutung der Warn- und
Kontrollleuchten
Weitere
Informationen

Motorstörung (Benzinmotor)
⇒ Seite 62

Vorglühanlage (Dieselmotor)
Leuchtet: Vorglühanlage eingeschal-
tet oder
Blinkt: Motorstörung
⇒Seite 62

Sättigung des Partikelfilters mit Ruß
bei Dieselmotoren
⇒Seite 62

Motoröldruck
⇒Seite 63

Glühlampenausfall
⇒Seite 63

Nebelschlussleuchte eingeschaltet
⇒Seite 63

Gurtwarnleuchte*
⇒Seite 19

Antiblockiersystem für Bremsen
(ABS)*
⇒Seite 63

Blinken : Das elektronische Stabili-
sierungsprogramm ESP/ASR greift
regelnd ein
Aufleuchten : ESP beschädigt
⇒Seite 64

Handbremse angezogen,
Bremsflüssigkeitsmangel oder
Störung der Bremsanlage
⇒Seite 65

Geschwindigkeitsregelanlage einge-
schaltet
⇒Seite 65

Reifenfülldruck
⇒Seite 65
A1A1A2A3A4A5A6A7A8A9A10A11

Wählhebelsperre (Automatikge-
triebe)
⇒Seite 66

Kraftstoffvorrat / Kraftstoffreserve
⇒Seite 66

Tür(en) offen
⇒Seite 67

Heckklappe offen
⇒Seite 67

Airbag- oder Gurtstraffer-System
defekt oder Airbag abgeschaltet
⇒Seite 31

Fernlicht eingeschaltet
⇒Seite 67

Elektrohydraulische Lenkung
⇒Seite 67

Störung im Abgaskontrollsystem
⇒Seite 67

Kühlmitteltemperatur / Kühlmittel-
stand
⇒Seite 67

Störung im Generator
⇒Seite 68
 
Blinkanlage eingeschaltet
⇒Seite 68
SAFE
Elektronische Wegfahrsperre
⇒Seite 69
Pos.
Symbol
Bedeutung der Warn- und
Kontrollleuchten
Weitere
Informationen
A12A13A14A15A16A17A18A19A20A21
Ibiza ST_DE.book Seite 61 Dienstag, 12. Januar 2010 12:15 12

Cockpit

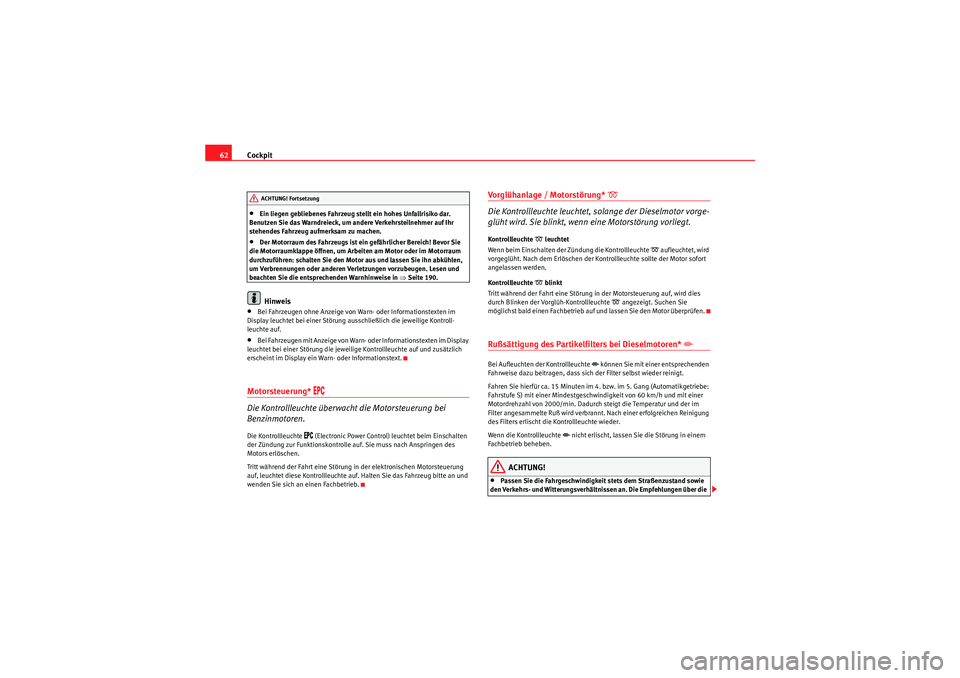

62•Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr
stehendes Fahrzeug aufmerksam zu machen.•Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen, um Arbeiten am Motor oder im Motorraum
durchzuführen: schalten Sie den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzungen vorzubeugen. Lesen und
beachten Sie die entsprechenden Warnhinweise in ⇒Seite 190.Hinweis
•Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im
Display leuchtet bei einer Störung ausschließlich die jeweilige Kontroll-
leuchte auf.•Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Display
leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätzlich
erscheint im Display ein Warn- oder Informationstext.Motorsteuerung*


Die Kontrollleuchte überwacht die Motorsteuerung bei
Benzinmotoren.
Die Kontrollleuchte
 (Electronic Power Control) leuchtet beim Einschalten
der Zündung zur Funktionskontrolle auf. Sie muss nach Anspringen des
Motors erlöschen.
Tritt während der Fahrt eine Störung in der elektronischen Motorsteuerung
auf, leuchtet diese Kontrollleuchte auf. Halten Sie das Fahrzeug bitte an und
wenden Sie sich an einen Fachbetrieb.
Vorglühanlage / Motorstörung*

Die Kontrollleuchte leuchtet, solange der Dieselmotor vorge-
glüht wird. Sie blinkt, wenn eine Motorstörung vorliegt.
Kontrollleuchte
 leuchtet
Wenn beim Einschalten der Zündung die Kontrollleuchte
 aufleuchtet, wird
vorgeglüht. Nach dem Erlöschen der Kontrollleuchte sollte der Motor sofort
angelassen werden.
Kontrollleuchte
 blinkt
Tritt während der Fahrt eine Störung in der Motorsteuerung auf, wird dies
durch Blinken der Vorglüh-Kontrollleuchte
 angezeigt. Suchen Sie
möglichst bald einen Fachbetrieb auf und lassen Sie den Motor überprüfen.
Rußsättigung des Partikelfilters bei Dieselmotoren*

Bei Aufleuchten der Kontrollleuchte
 können Sie mit einer entsprechenden
Fahrweise dazu beitragen, dass sich der Filter selbst wieder reinigt.
Fahren Sie hierfür ca. 15 Minuten im 4. bzw. im 5. Gang (Automatikgetriebe:
Fahrstufe S) mit einer Mindestgeschwindigkeit von 60 km/h und mit einer
Motordrehzahl von 2000/min. Dadurch steigt die Temperatur und der im
Filter angesammelte Ruß wird verbrannt. Nach einer erfolgreichen Reinigung
des Filters erlischt die Kontrollleuchte wieder.
Wenn die Kontrollleuchte
 nicht erlischt, lassen Sie die Störung in einem
Fachbetrieb beheben.
ACHTUNG!
•Passen Sie die Fahrgeschwindigkeit stets dem Straßenzustand sowie
den Verkehrs- und Witterungsverhältnissen an. Die Empfehlungen über die
ACHTUNG! Fortsetzung
Ibiza ST_DE.book Seite 62 Dienstag, 12. Januar 2010 12:15 12

Cockpit63
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Fahrweise sollen in keinem Fall dazu verleiten, gegen die Straßenverkehrs-
ordnung zu verstoßen.
•Aufgrund der hohen Temperaturen, die im Rußpartikelfilter bei Diesel-
motoren erreicht werden, sollte das Fahrzeug so abgestellt werden, dass
der Rußpartikelfilter keinen Kontakt mit leicht entzündlichen Materialien
erhält, die sich unter dem Fahrzeug befinden können. Andernfalls besteht
Brandgefahr!
Motoröldruck

Die Warnleuchte zeigt einen zu niedrigen Motoröldruck an.Wenn das Symbol blinkt und gleichzeitig drei Warntöne zu hören sind, stellen
Sie bitte den Motor ab und prüfen Sie den Motorölstand. Füllen Sie gegebe-
nenfalls Öl nach.
Blinkt das Warnsymbol, obwohl der Öl stand in Ordnung ist, fahren Sie nicht
weiter. Der Motor darf auch nicht im Leerlauf laufen. Suchen Sie eine Werk-
statt auf.Ausfall einer Glühlampe*

Die Kontrollleuchte leuchtet, wenn eine der Glühlampen
ausfällt.Die Kontrollleuchte
 leuchtet, wenn eine Störung an den Blinkern, Schein-
werfern, am Standlicht und an den Nebelleuchten vorliegt.
Nebelschlussleuchte*

Bei eingeschalteter Nebelschlussleuchte leuchtet die Kontrollleuchte
 auf.
Für weitere Informationen siehe ⇒Seite 94.
Antiblockiersystem (ABS)*

Mit der Kontrollleuchte wird die Funktion des ABS kontrolliert.
Die Kontrollleuchte
 leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Am Ende des automatischen Prüfablaufs erlischt sie.
Eine Störung in der ABS-Anlage liegt vor, wenn:
•die Kontrollleuchte
 beim Einschalten der Zündung nicht aufleuchtet.
•die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.•die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normalen Bremsanlage - also ohne ABS -
gebremst werden. Bitte möglichst bald einen Fachbetrieb aufsuchen. Weitere
Hinweise zum ABS finden Sie in ⇒Seite 162.
Wenn eine Störung im ABS vorliegt, leuchtet auch die Kontrollleuchte für
ESP* sowie die Kontrollleuchte für Reifenfülldruck.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte
 zusammen mit der Bremsanlagen-Warn-
leuchte
 auf, ist nicht nur mit einem Fehler im ABS, sondern auch in der
Bremsanlage zu rechnen ⇒.ACHTUNG!
•Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in ⇒ Seite 190, „Arbeiten im Motorraum“.
ACHTUNG! Fortsetzung
Ibiza ST_DE.book Seite 63 Dienstag, 12. Januar 2010 12:15 12
