2009 Seat Ibiza ST Betriebsanleitung (in German)

Prüfen und Nachfüllen
192•Wenn Arbeiten an dem Kraftstoffsystem oder an der elektrischen
Anlage notwendig sind, beachten Sie zusätzlich zu den oben genannten
Warnhinweisen:
−Trennen Sie immer die Fahrzeugbatt erie vom Bordnetz. Dabei muss
das Fahrzeug entriegelt sein, da sonst die Alarmanlage ausgelöst wird.
− Rauchen Sie nicht.
− Arbeiten Sie niemals in der Nähe von offenen Flammen.
− Halten Sie immer einen Feuerlöscher bereit.Vo rsi ch t!
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge!
Umwelthinweis
Aus dem Fahrzeug austretende Betriebs flüssigkeiten sind umweltschädlich.
Kontrollieren Sie deshalb regelmäßig den Boden unter dem Fahrzeug. Sind
dort durch Öl oder durch andere Betriebsflüssigkeiten verursachte Flecken zu
sehen, bringen Sie das Fahrzeug zwecks Überprüfung zu einem
Fachbetrieb.
Motorraumklappe öffnen
Die Motorraumklappe wird von innen entriegelt.
ACHTUNG! Fortsetzung
Abb. 119 Öffnungshebel
für MotorraumklappeAbb. 120 Stütze Motor-
raumklappe
Ibiza ST_DE.book Seite 192 Dienstag, 12. Januar 2010 12:15 12

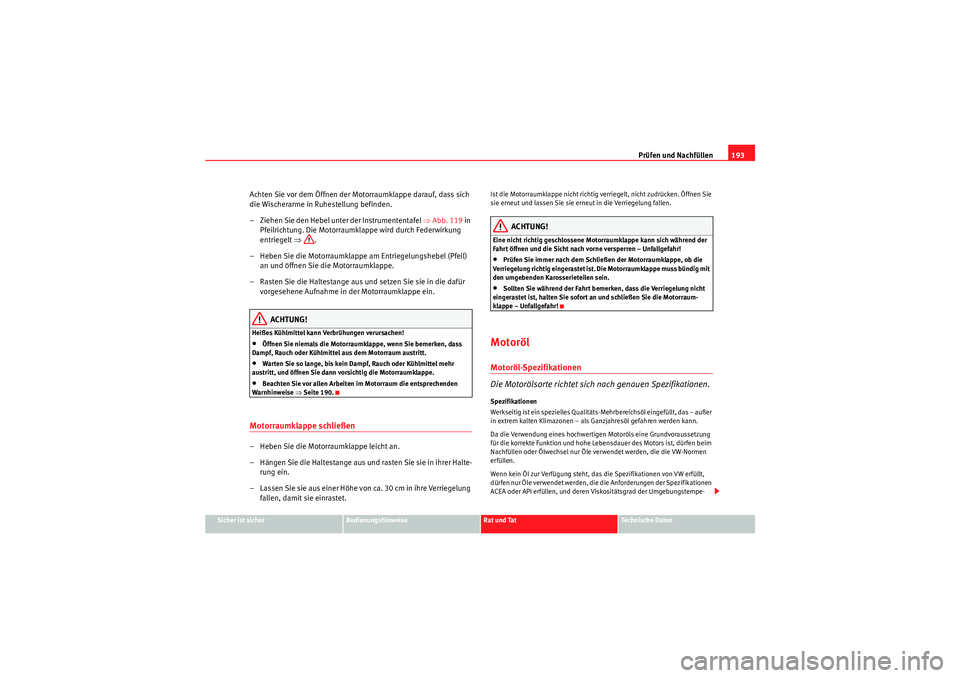

Prüfen und Nachfüllen193
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Achten Sie vor dem Öffnen der Motorraumklappe darauf, dass sich
die Wischerarme in Ruhestellung befinden.
–Ziehen Sie den Hebel unte r der Instrumententafel ⇒Abb. 119 in
Pfeilrichtung. Die Motorraumklappe wird durch Federwirkung
entriegelt ⇒.
– Heben Sie die Motorraumklappe am Entriegelungshebel (Pfeil) an und öffnen Sie die Motorraumklappe.
– Rasten Sie die Haltestange aus und setzen Sie sie in die dafür vorgesehene Aufnahme in der Motorraumklappe ein.
ACHTUNG!
Heißes Kühlmittel kann Verbrühungen verursachen!•Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt.•Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, und öffnen Sie dann vorsichtig die Motorraumklappe.•Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 190.
Motorraumklappe schließen– Heben Sie die Motorraumklappe leicht an.
– Hängen Sie die Haltestange aus und rasten Sie sie in ihrer Halte-
rung ein.
– Lassen Sie sie aus einer Höhe von ca. 30 cm in ihre Verriegelung fallen, damit sie einrastet.
Ist die Motorraumklappe nicht richtig verriegelt, nicht zudrücken. Öffnen Sie
sie erneut und lassen Sie sie erneut in die Verriegelung fallen.
ACHTUNG!
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!•Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig mit
den umgebenden Karosserieteilen sein.•Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an und schließen Sie die Motorraum-
klappe – Unfallgefahr!
MotorölMotoröl-Spezifikationen
Die Motorölsorte richtet sich nach genauen Spezifikationen.Spezifikationen
Werkseitig ist ein spezielles Qualitäts-Mehrbereichsöl eingefüllt, das – außer
in extrem kalten Klimazonen – als Ganzjahresöl gefahren werden kann.
Da die Verwendung eines hochwertigen Motoröls eine Grundvoraussetzung
für die korrekte Funktion und hohe Lebensdauer des Motors ist, dürfen beim
Nachfüllen oder Ölwechsel nur Öle verwendet werden, die die VW-Normen
erfüllen.
Wenn kein Öl zur Verfügung steht, das die Spezifikationen von VW erfüllt,
dürfen nur Öle verwendet werden, die die Anforderungen der Spezifikationen
ACEA oder API erfüllen, und deren Viskositätsgrad der Umgebungstempe-
Ibiza ST_DE.book Seite 193 Dienstag, 12. Januar 2010 12:15 12

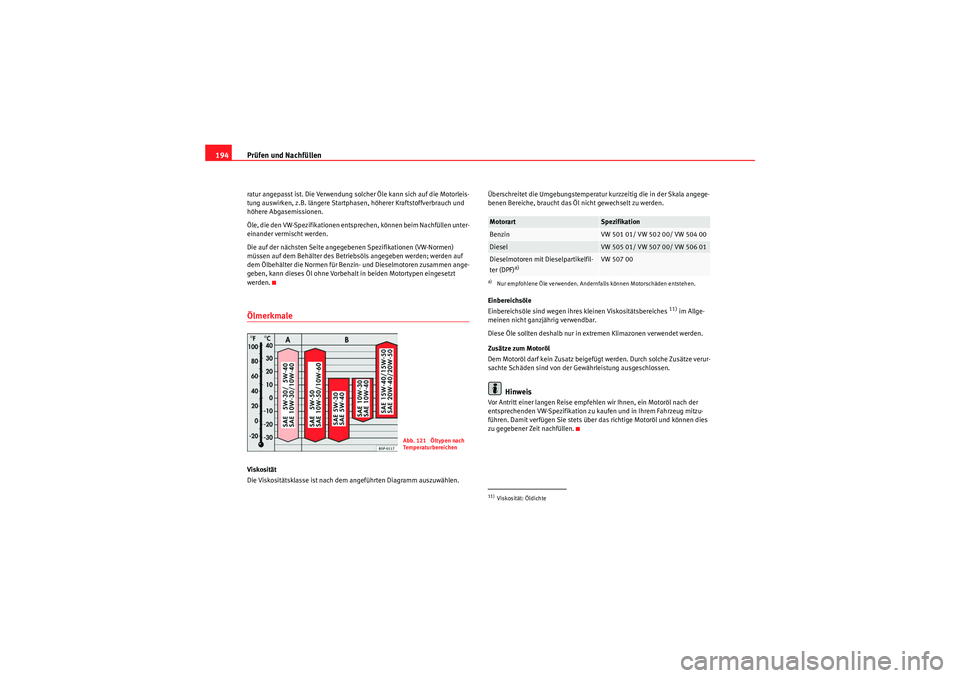

Prüfen und Nachfüllen
194ratur angepasst ist. Die Verwendung solcher Öle kann sich auf die Motorleis-
tung auswirken, z.B. längere Startphasen, höherer Kraftstoffverbrauch und
höhere Abgasemissionen.
Öle, die den VW-Spezifikationen entsprechen, können beim Nachfüllen unter-
einander vermischt werden.
Die auf der nächsten Seite angegebenen Spezifikationen (VW-Normen)
müssen auf dem Behälter des Betriebsöls angegeben werden; werden auf
dem Ölbehälter die Normen für Benzin- und Dieselmotoren zusammen ange-
geben, kann dieses Öl ohne Vorbehalt in beiden Motortypen eingesetzt
werden.ÖlmerkmaleViskosität
Die Viskositätsklasse ist nach dem angeführten Diagramm auszuwählen. Überschreitet die Umgebungstemperatur kurzzeitig die in der Skala angege-
benen Bereiche, braucht das Öl nicht gewechselt zu werden.
Einbereichsöle
Einbereichsöle sind wegen ihres kleinen Viskositätsbereiches
11) im Allge-
meinen nicht ganzjährig verwendbar.
Diese Öle sollten deshalb nur in extremen Klimazonen verwendet werden.
Zusätze zum Motoröl
Dem Motoröl darf kein Zusatz beigefügt werden. Durch solche Zusätze verur-
sachte Schäden sind von der Gewährleistung ausgeschlossen.
Hinweis
Vor Antritt einer langen Reise empfeh len wir Ihnen, ein Motoröl nach der
entsprechenden VW-Spezifikation zu kaufen und in Ihrem Fahrzeug mitzu-
führen. Damit verfügen Sie stets über das richtige Motoröl und können dies
zu gegebener Zeit nachfüllen.
Abb. 121 Öltypen nach
Temperaturbereichen
Motorart
Spezifikation
Benzin
VW 501 01/ VW 502 00/ VW 504 00
Diesel
VW 505 01/ VW 507 00/ VW 506 01
Dieselmotoren mit Dieselpartikelfil-
ter (DPF)
a)
a)Nur empfohlene Öle verwenden. Andernfalls können Motorschäden entstehen.
VW 507 00
11)Viskosität: Öldichte
Ibiza ST_DE.book Seite 194 Dienstag, 12. Januar 2010 12:15 12

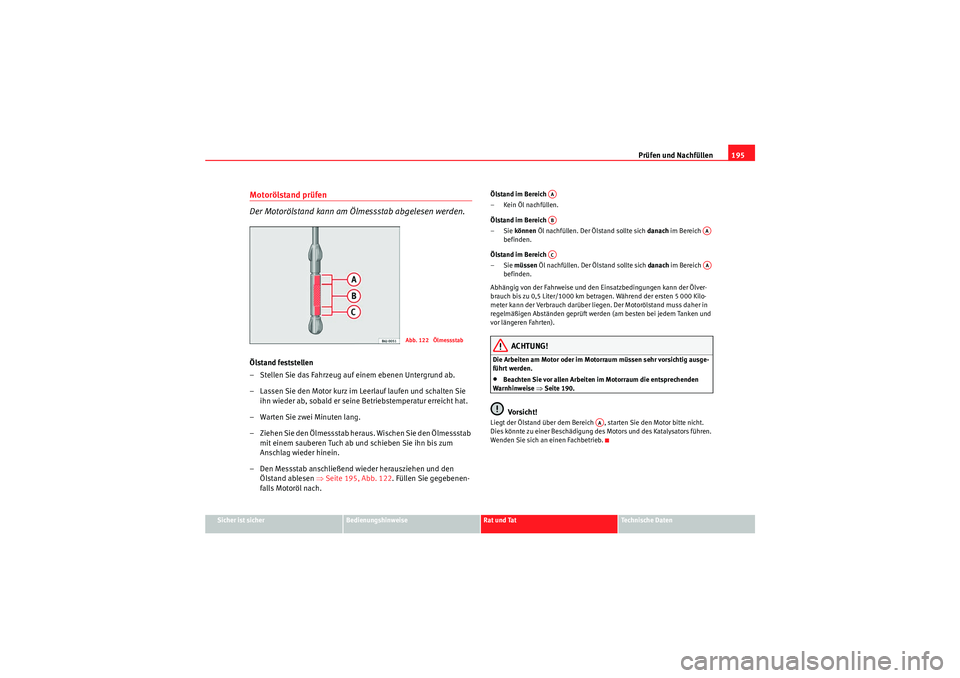

Prüfen und Nachfüllen195
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.Ölstand feststellen
– Stellen Sie das Fahrzeug auf einem ebenen Untergrund ab.
– Lassen Sie den Motor kurz im Leerlauf laufen und schalten Sie
ihn wieder ab, sobald er seine Betriebstemperatur erreicht hat.
– Warten Sie zwei Minuten lang.
– Ziehen Sie den Ölmessstab heraus. Wischen Sie den Ölmessstab mit einem sauberen Tuch ab und schieben Sie ihn bis zum
Anschlag wieder hinein.
– Den Messstab anschließend wieder herausziehen und den Ölstand ablesen ⇒ Seite 195, Abb. 122 . Füllen Sie gegebenen-
falls Motoröl nach.
Ölstand im Bereich
–Kein Öl nachfüllen.
Ölstand im Bereich
–Sie können Öl nachfüllen. Der Ölstand sollte sich danach im Bereich
befinden.
Ölstand im Bereich
–Sie müssen Öl nachfüllen. Der Ölstand sollte sich danach im Bereich
befinden.
Abhängig von der Fahrweise und den Einsatzbedingungen kann der Ölver-
brauch bis zu 0,5 Liter/1000 km betragen. Während der ersten 5 000 Kilo-
meter kann der Verbrauch darüber liegen. Der Motorölstand muss daher in
regelmäßigen Abständen geprüft werden (am besten bei jedem Tanken und
vor längeren Fahrten).
ACHTUNG!
Die Arbeiten am Motor oder im Motorraum müssen sehr vorsichtig ausge-
führt werden.•Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 190.Vo rsi ch t!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Abb. 122 Ölmessstab
AAAB
AA
AC
AA
AA
Ibiza ST_DE.book Seite 195 Dienstag, 12. Januar 2010 12:15 12

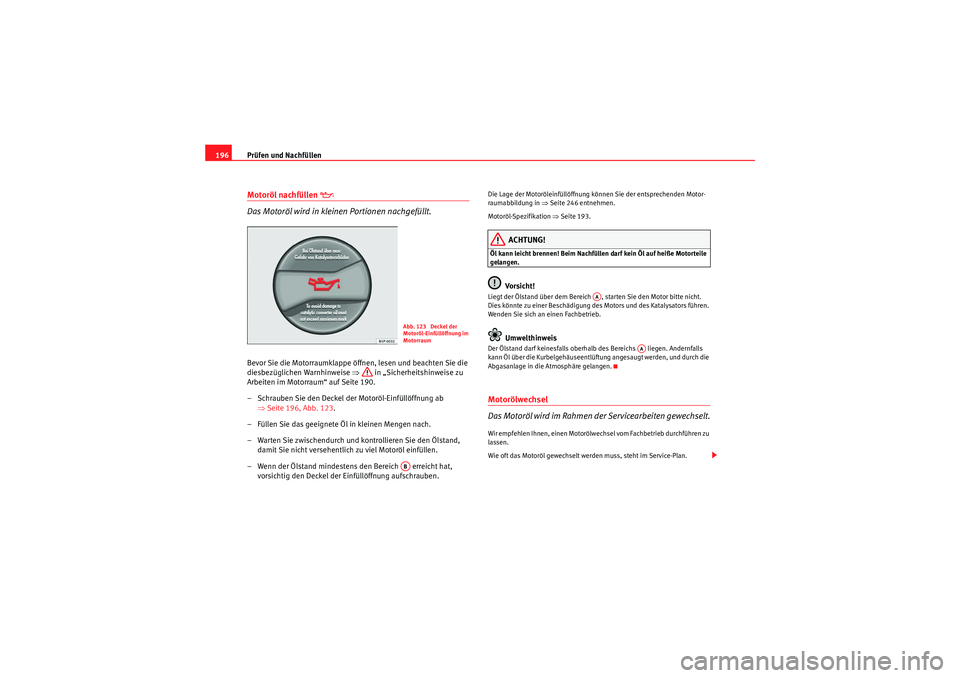

Prüfen und Nachfüllen
196Motoröl nachfüllen


Das Motoröl wird in kleinen Portionen nachgefüllt.
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 190.
– Schrauben Sie den Deckel der Motoröl-Einfüllöffnung ab ⇒Seite 196, Abb. 123 .
– Füllen Sie das geeignete Öl in kleinen Mengen nach.
– Warten Sie zwischendurch und kontrollieren Sie den Ölstand, damit Sie nicht versehentlich zu viel Motoröl einfüllen.
–Wenn der Ölstand mindestens den Bereich erreicht hat, vorsichtig den Deckel der Einfüllöffnung aufschrauben.
Die Lage der Motoröleinfüllöffnung können Sie der entsprechenden Motor-
raumabbildung in ⇒Seite 246 entnehmen.
Motoröl-Spezifikation ⇒Seite 193.
ACHTUNG!
Öl kann leicht brennen! Beim Nachfüllen darf kein Öl auf heiße Motorteile
gelangen.
Vo rsi ch t!
Liegt der Ölstand über dem Bereich , starten Sie den Motor bitte nicht.
Dies könnte zu einer Beschädigung des Motors und des Katalysators führen.
Wenden Sie sich an einen Fachbetrieb.
Umwelthinweis
Der Ölstand darf keinesfalls oberhalb des Bereichs liegen. Andernfalls
kann Öl über die Kurbelgehäuseentlüftung angesaugt werden, und durch die
Abgasanlage in die Atmosphäre gelangen.Motorölwechsel
Das Motoröl wird im Rahmen der Servicearbeiten gewechselt.Wir empfehlen Ihnen, einen Motorölwechsel vom Fachbetrieb durchführen zu
lassen.
Wie oft das Motoröl gewechselt werden muss, steht im Service-Plan.
Abb. 123 Deckel der
Motoröl-Einfüllöffnung im
MotorraumAB
AA
AA
Ibiza ST_DE.book Seite 196 Dienstag, 12. Januar 2010 12:15 12

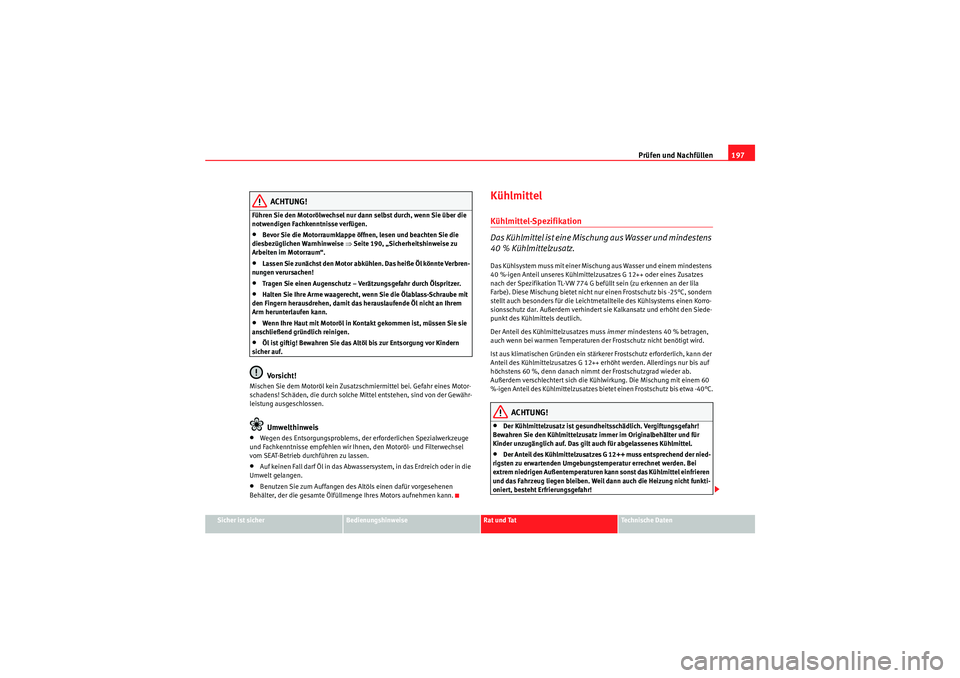

Prüfen und Nachfüllen197
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
ACHTUNG!
Führen Sie den Motorölwechsel nur da nn selbst durch, wenn Sie über die
notwendigen Fachkenntnisse verfügen.•Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒Seite 190, „Sicherheitshinweise zu
Arbeiten im Motorraum“.•Lassen Sie zunächst den Motor abkühlen. Das heiße Öl könnte Verbren-
nungen verursachen!•Tragen Sie einen Augenschutz – Verätzungsgefahr durch Ölspritzer.•Halten Sie Ihre Arme waagerecht, wenn Sie die Ölablass-Schraube mit
den Fingern herausdrehen, damit das herauslaufende Öl nicht an Ihrem
Arm herunterlaufen kann.•Wenn Ihre Haut mit Motoröl in Kontakt gekommen ist, müssen Sie sie
anschließend gründlich reinigen.•Öl ist giftig! Bewahren Sie das Altöl bis zur Entsorgung vor Kindern
sicher auf.Vo rsi ch t!
Mischen Sie dem Motoröl kein Zusatzschmiermittel bei. Gefahr eines Motor-
schadens! Schäden, die durch solche Mittel entstehen, sind von der Gewähr-
leistung ausgeschlossen.
Umwelthinweis
•Wegen des Entsorgungsproblems, der erforderlichen Spezialwerkzeuge
und Fachkenntnisse empfehlen wir Ihnen, den Motoröl- und Filterwechsel
vom SEAT-Betrieb durchführen zu lassen.•Auf keinen Fall darf Öl in das Abwassersystem, in das Erdreich oder in die
Umwelt gelangen.•Benutzen Sie zum Auffangen des Altöls einen dafür vorgesehenen
Behälter, der die gesamte Ölfüllmenge Ihres Motors aufnehmen kann.
Kühlmittel Kühlmittel-Spezifikation
Das Kühlmittel ist eine Mischung aus Wasser und mindestens
40 % Kühlmittelzusatz.Das Kühlsystem muss mit einer Mischung aus Wasser und einem mindestens
40 %-igen Anteil unseres Kühlmittelzusatzes G 12++ oder eines Zusatzes
nach der Spezifikation TL-VW 774 G befüllt sein (zu erkennen an der lila
Farbe). Diese Mischung bietet nicht nur einen Frostschutz bis -25°C, sondern
stellt auch besonders für die Leichtmetallteile des Kühlsystems einen Korro-
sionsschutz dar. Außerdem verhindert sie Kalkansatz und erhöht den Siede-
punkt des Kühlmittels deutlich.
Der Anteil des Kühlmittelzusatzes muss immer mindestens 40 % betragen,
auch wenn bei warmen Temperaturen der Frostschutz nicht benötigt wird.
Ist aus klimatischen Gründen ein stärkerer Frostschutz erforderlich, kann der
Anteil des Kühlmittelzusatzes G 12++ erhöht werden. Allerdings nur bis auf
höchstens 60 %, denn danach nimmt der Frostschutzgrad wieder ab.
Außerdem verschlechtert sich die Kühlwirkung. Die Mischung mit einem 60
%-igen Anteil des Kühlmittelzusatzes bietet einen Frostschutz bis etwa -40°C.
ACHTUNG!
•Der Kühlmittelzusatz ist gesundheitsschädlich. Vergiftungsgefahr!
Bewahren Sie den Kühlmittelzusatz immer im Originalbehälter und für
Kinder unzugänglich auf. Das gilt auch für abgelassenes Kühlmittel.•Der Anteil des Kühlmittelzusatzes G 12++ muss entsprechend der nied-
rigsten zu erwartenden Umgebungstemperatur errechnet werden. Bei
extrem niedrigen Außentemperaturen kann sonst das Kühlmittel einfrieren
und das Fahrzeug liegen bleiben. Weil dann auch die Heizung nicht funkti-
oniert, besteht Erfrierungsgefahr!
Ibiza ST_DE.book Seite 197 Dienstag, 12. Januar 2010 12:15 12

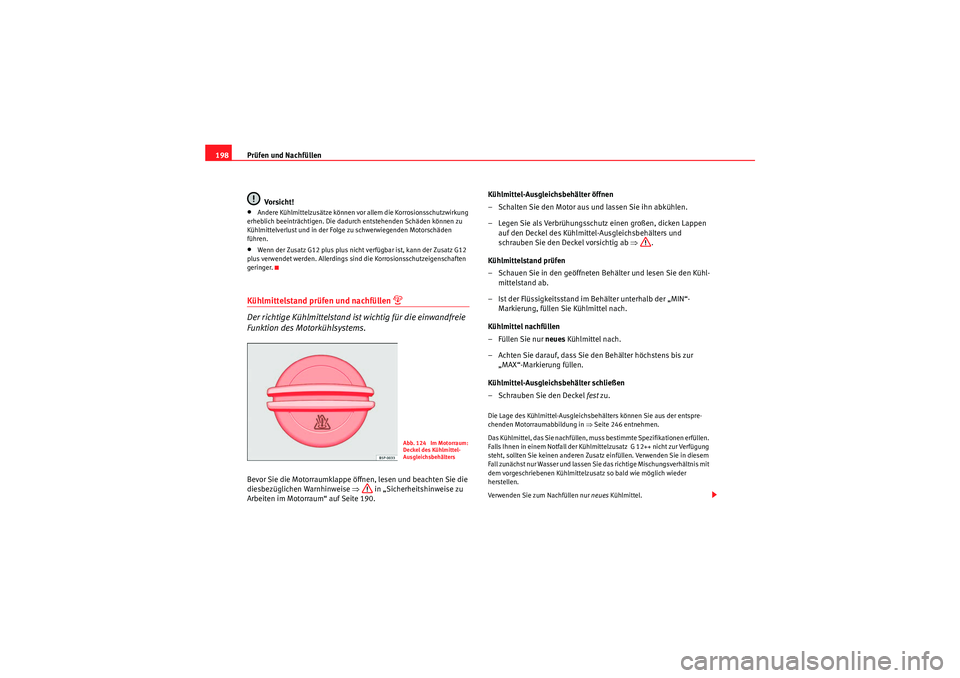

Prüfen und Nachfüllen
198
Vo rsi ch t!•Andere Kühlmittelzusätze können vor allem die Korrosionsschutzwirkung
erheblich beeinträchtigen. Die dadurch entstehenden Schäden können zu
Kühlmittelverlust und in der Folge zu schwerwiegenden Motorschäden
führen.•Wenn der Zusatz G12 plus plus nicht verfügbar ist, kann der Zusatz G12
plus verwendet werden. Allerdings sind die Korrosionsschutzeigenschaften
geringer.Kühlmittelstand prüfen und nachfüllen

Der richtige Kühlmittelstand ist wichtig für die einwandfreie
Funktion des Motorkühlsystems.Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
diesbezüglichen Warnhinweise ⇒ in „Sicherheitshinweise zu
Arbeiten im Motorraum“ auf Seite 190. Kühlmittel-Ausgleichsbehälter öffnen
– Schalten Sie den Motor aus und lassen Sie ihn abkühlen.
– Legen Sie als Verbrühungsschutz einen großen, dicken Lappen
auf den Deckel des Kühlmittel-Ausgleichsbehälters und
schrauben Sie den Deckel vorsichtig ab ⇒.
Kühlmittelstand prüfen
– Schauen Sie in den geöffneten Behälter und lesen Sie den Kühl- mittelstand ab.
– Ist der Flüssigkeitsstand im Behälter unterhalb der „MIN“- Markierung, füllen Sie Kühlmittel nach.
Kühlmittel nachfüllen
– Füllen Sie nur neues Kühlmittel nach.
– Achten Sie darauf, dass Sie den Behälter höchstens bis zur „MAX“-Markierung füllen.
Kühlmittel-Ausgleichsbehälter schließen
– Schrauben Sie den Deckel fest zu.
Die Lage des Kühlmittel-Ausgleichsbehälters können Sie aus der entspre-
chenden Motorraumabbildung in ⇒Seite 246 entnehmen.
Das Kühlmittel, das Sie nachfüllen, muss bestimmte Spezifikationen erfüllen.
Falls Ihnen in einem Notfall der Kühlmittelzusatz G 12++ nicht zur Verfügung
steht, sollten Sie keinen anderen Zusatz einfüllen. Verwenden Sie in diesem
Fall zunächst nur Wasser und lassen Sie das richtige Mischungsverhältnis mit
dem vorgeschriebenen Kühlmittelzusa tz so bald wie möglich wieder
herstellen.
Verwenden Sie zum Nachfüllen nur neues Kühlmittel.
Abb. 124 Im Motorraum:
Deckel des Kühlmittel-
Ausgleichsbehälters
Ibiza ST_DE.book Seite 198 Dienstag, 12. Januar 2010 12:15 12

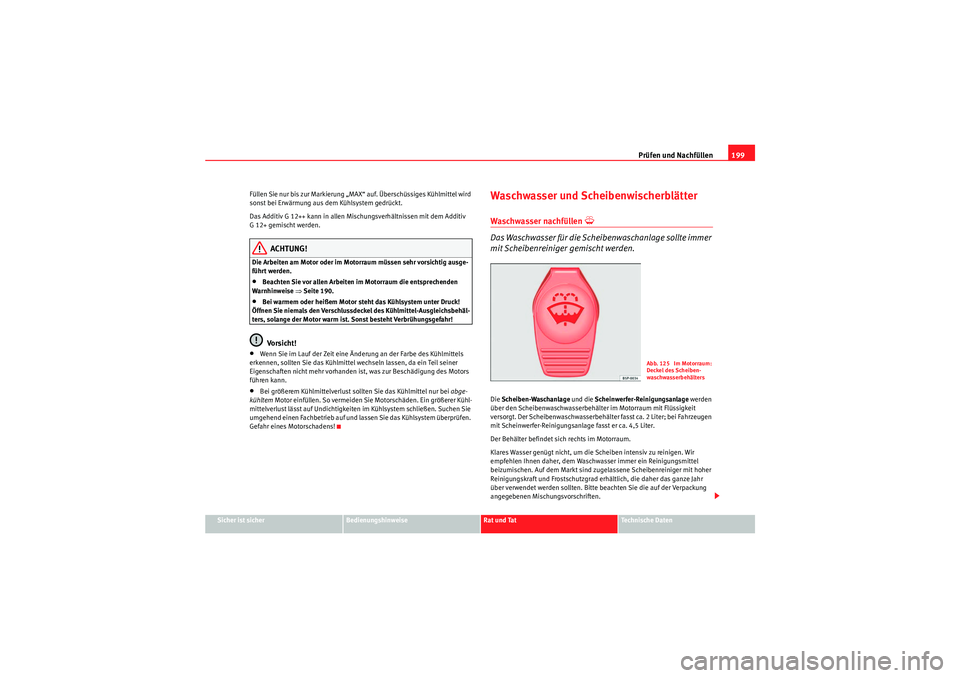

Prüfen und Nachfüllen199
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Füllen Sie nur bis zur Markierung „MAX“ auf. Überschüssiges Kühlmittel wird
sonst bei Erwärmung aus dem Kühlsystem gedrückt.
Das Additiv G 12++ kann in allen Mischungsverhältnissen mit dem Additiv
G 12+ gemischt werden.
ACHTUNG!
Die Arbeiten am Motor oder im Moto
rraum müssen sehr vorsichtig ausge-
führt werden.•Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 190.•Bei warmem oder heißem Motor steht das Kühlsystem unter Druck!
Öffnen Sie niemals den Verschlussdeckel des Kühlmittel-Ausgleichsbehäl-
ters, solange der Motor warm ist. Sonst besteht Verbrühungsgefahr!Vo rsi ch t!
•Wenn Sie im Lauf der Zeit eine Änderung an der Farbe des Kühlmittels
erkennen, sollten Sie das Kühlmittel wechseln lassen, da ein Teil seiner
Eigenschaften nicht mehr vorhanden ist, was zur Beschädigung des Motors
führen kann.•Bei größerem Kühlmittelverlust sollten Sie das Kühlmittel nur bei abge-
kühltem Motor einfüllen. So vermeiden Sie Motorschäden. Ein größerer Kühl-
mittelverlust lässt auf Undichtigkeiten im Kühlsystem schließen. Suchen Sie
umgehend einen Fachbetrieb auf und lassen Sie das Kühlsystem überprüfen.
Gefahr eines Motorschadens!
Waschwasser und ScheibenwischerblätterWaschwasser nachfüllen

Das Waschwasser für die Scheibenwaschanlage sollte immer
mit Scheibenreiniger gemischt werden.Die Scheiben-Waschanlage und die Scheinwerfer-Reinigungsanlage werden
über den Scheibenwaschwasserbehälter im Motorraum mit Flüssigkeit
versorgt. Der Scheibenwaschwasserbehälter fasst ca. 2 Liter; bei Fahrzeugen
mit Scheinwerfer-Reinigungsanlage fasst er ca. 4,5 Liter.
Der Behälter befindet sich rechts im Motorraum.
Klares Wasser genügt nicht, um die Scheiben intensiv zu reinigen. Wir
empfehlen Ihnen daher, dem Waschwasser immer ein Reinigungsmittel
beizumischen. Auf dem Markt sind zugelassene Scheibenreiniger mit hoher
Reinigungskraft und Frostschutzgrad erhältlich, die daher das ganze Jahr
über verwendet werden sollten. Bitte beachten Sie die auf der Verpackung
angegebenen Mischungsvorschriften.
Abb. 125 Im Motorraum:
Deckel des Scheiben-
waschwasserbehälters
Ibiza ST_DE.book Seite 199 Dienstag, 12. Januar 2010 12:15 12
