2009 Seat Ibiza ST Betriebsanleitung (in German)

Klima

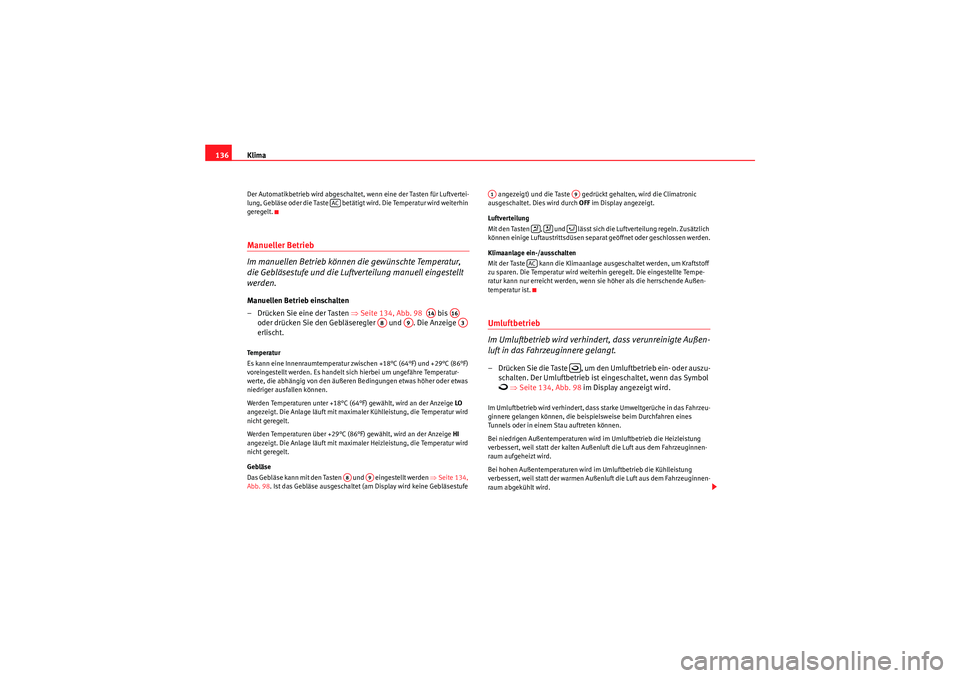

136Der Automatikbetrieb wird abgeschaltet, wenn eine der Tasten für Luftvertei-
lung, Gebläse oder die Taste betätigt wird. Die Temperatur wird weiterhin
geregelt.Manueller Betrieb
Im manuellen Betrieb können die gewünschte Temperatur,
die Gebläsestufe und die Luftverteilung manuell eingestellt
werden.Manuellen Betrieb einschalten
– Drücken Sie eine der Tasten ⇒Seite 134, Abb. 98 bis
oder drücken Sie den Gebläseregler und . Die Anzeige
erlischt.Te m p e r a t u r
Es kann eine Innenraumtemperatur zwischen +18°C (64°F) und +29°C (86°F)
voreingestellt werden. Es handelt sich hierbei um ungefähre Temperatur-
werte, die abhängig von den äußeren Bedingungen etwas höher oder etwas
niedriger ausfallen können.
Werden Temperaturen unter +18°C (64°F) gewählt, wird an der Anzeige LO
angezeigt. Die Anlage läuft mit maximaler Kühlleistung, die Temperatur wird
nicht geregelt.
Werden Temperaturen über +29°C (86°F) gewählt, wird an der Anzeige HI
angezeigt. Die Anlage läuft mit maximaler Heizleistung, die Temperatur wird
nicht geregelt.
Gebläse
Das Gebläse kann mit den Tasten und eingestellt werden ⇒Seite 134,
Abb. 98 . Ist das Gebläse ausgeschaltet (am Display wird keine Gebläsestufe angezeigt) und die Taste gedrückt gehalten, wird die Climatronic
ausgeschaltet. Dies wird durch OFF im Display angezeigt.
Luftverteilung
Mit den Tasten , und lässt sich die Luftverteilung regeln. Zusätzlich
können einige Luftaustrittsdüsen separat geöffnet oder geschlossen werden.
Klimaanlage ein-/ausschalten
Mit der Taste kann die Klimaanlage ausgeschaltet werden, um Kraftstoff
zu sparen. Die Temperatur wird weiterhin geregelt. Die eingestellte Tempe-
ratur kann nur erreicht werden, wenn sie höher als die herrschende Außen-
temperatur ist.
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außen-
luft in das Fahrzeuginnere gelangt.– Drücken Sie die Taste , um den Umluftbetrieb ein- oder auszu- schalten. Der Umluftbetrieb ist eingeschaltet, wenn das Symbol  ⇒ Seite 134, Abb. 98 im Display angezeigt wird.
Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahrzeu-
ginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten können.
Bei niedrigen Außentemperaturen wird im Umluftbetrieb die Heizleistung
verbessert, weil statt der kalten Außenluft die Luft aus dem Fahrzeuginnen-
raum aufgeheizt wird.
Bei hohen Außentemperaturen wird im Umluftbetrieb die Kühlleistung
verbessert, weil statt der warmen Außenluft die Luft aus dem Fahrzeuginnen-
raum abgekühlt wird.
AC
A14
A16
A8
A9
A3
A8
A9
A1
A9



AC

Ibiza ST_DE.book Seite 136 Dienstag, 12. Januar 2010 12:15 12

Klima137
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

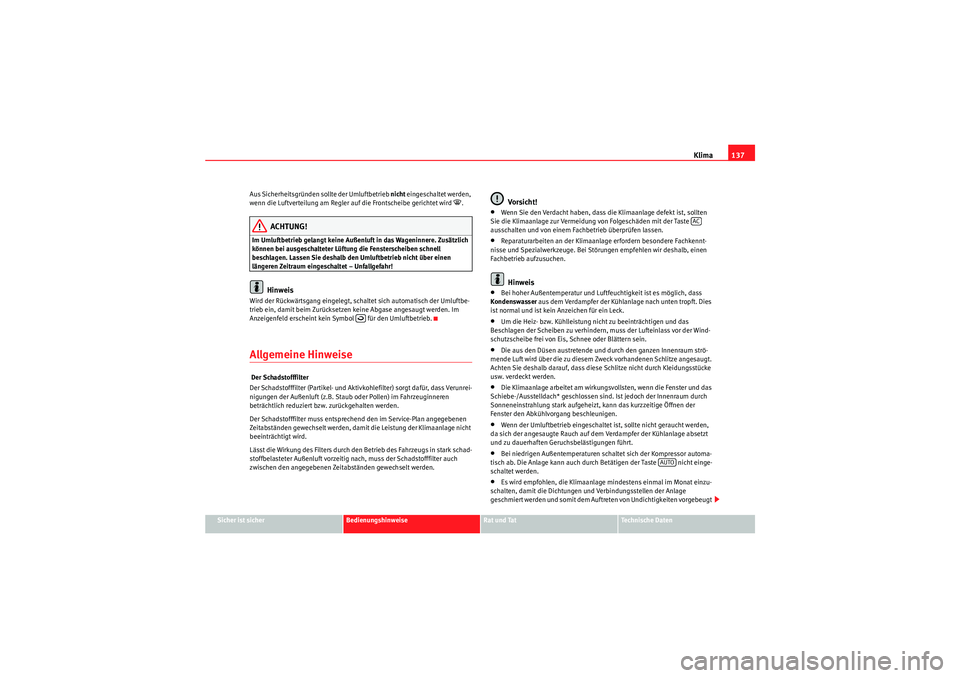

Aus Sicherheitsgründen sollte der Umluftbetrieb
nicht eingeschaltet werden,
wenn die Luftverteilung am Regler auf die Frontscheibe gerichtet wird
.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätzlich
können bei ausgeschalteter Lüftung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!
Hinweis
Wird der Rückwärtsgang eingelegt, schaltet sich automatisch der Umluftbe-
trieb ein, damit beim Zurücksetzen keine Abgase angesaugt werden. Im
Anzeigenfeld erscheint kein Symbol für den Umluftbetrieb.Allgemeine Hinweise Der Schadstofffilter
Der Schadstofffilter (Partikel- und Aktivkohlefilter) sorgt dafür, dass Verunrei-
nigungen der Außenluft (z.B. Staub oder Pollen) im Fahrzeuginneren
beträchtlich reduziert bzw. zurückgehalten werden.
Der Schadstofffilter muss entsprechend den im Service-Plan angegebenen
Zeitabständen gewechselt werden, damit die Leistung der Klimaanlage nicht
beeinträchtigt wird.
Lässt die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark schad-
stoffbelasteter Außenluft vorzeitig nach, muss der Schadstofffilter auch
zwischen den angegebenen Zeitabständen gewechselt werden.
Vo rsi ch t!
•Wenn Sie den Verdacht haben, dass die Klimaanlage defekt ist, sollten
Sie die Klimaanlage zur Vermeidung von Folgeschäden mit der Taste
ausschalten und von einem Fachbetrieb überprüfen lassen.•Reparaturarbeiten an der Klimaanl age erfordern besondere Fachkennt-
nisse und Spezialwerkzeuge. Bei Störungen empfehlen wir deshalb, einen
Fachbetrieb aufzusuchen.Hinweis
•Bei hoher Außentemperatur und Luftfeuchtigkeit ist es möglich, dass
Kondenswasser aus dem Verdampfer der Kühlanlage nach unten tropft. Dies
ist normal und ist kein Anzeichen für ein Leck.•Um die Heiz- bzw. Kühlleistung nicht zu beeinträchtigen und das
Beschlagen der Scheiben zu verhindern, muss der Lufteinlass vor der Wind-
schutzscheibe frei von Eis, Schnee oder Blättern sein.•Die aus den Düsen austretende und durch den ganzen Innenraum strö-
mende Luft wird über die zu diesem Zweck vorhandenen Schlitze angesaugt.
Achten Sie deshalb darauf, dass diese Schlitze nicht durch Kleidungsstücke
usw. verdeckt werden.•Die Klimaanlage arbeitet am wirkungsvollsten, wenn die Fenster und das
Schiebe-/Ausstelldach* geschlossen sind. Ist jedoch der Innenraum durch
Sonneneinstrahlung stark aufgeheizt, kann das kurzzeitige Öffnen der
Fenster den Abkühlvorgang beschleunigen.•Wenn der Umluftbetrieb eingeschaltet ist, sollte nicht geraucht werden,
da sich der angesaugte Rauch auf dem Verdampfer der Kühlanlage absetzt
und zu dauerhaften Geruchsbelästigungen führt.•Bei niedrigen Außentemperaturen schaltet sich der Kompressor automa-
tisch ab. Die Anlage kann auch durch Betätigen der Taste nicht einge-
schaltet werden.•Es wird empfohlen, die Klimaanlage mindestens einmal im Monat einzu-
schalten, damit die Dichtungen und Verbindungsstellen der Anlage
geschmiert werden und somit dem Auftreten von Undichtigkeiten vorgebeugt

AC
AUTO
Ibiza ST_DE.book Seite 137 Dienstag, 12. Januar 2010 12:15 12

Klima
138wird. Sollten Sie eine Minderung der Kälteleistung feststellen, wenden Sie
sich an einen Fachbetrieb, um die Anlage überprüfen zu lassen.•Für einen fehlerfreien Betrieb der Anlage dürfen die an beiden Seiten des
Displays angebrachten Gitter nicht abgedeckt oder verstopft werden.•Wird eine besonders hohe Motorleistung gefordert, wird der Klimakom-
pressor vorübergehend abgeschaltet.
Ibiza ST_DE.book Seite 138 Dienstag, 12. Januar 2010 12:15 12

Fahren139
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

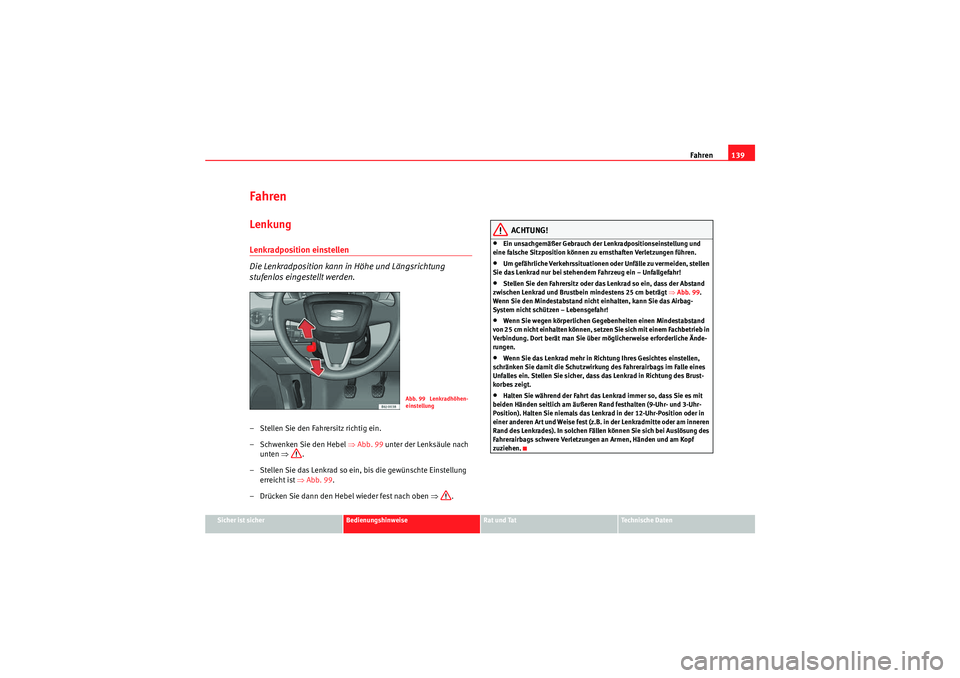

FahrenLenkungLenkradposition einstellen
Die Lenkradposition kann in Höhe und Längsrichtung
stufenlos eingestellt werden.– Stellen Sie den Fahrersitz richtig ein.
– Schwenken Sie den Hebel ⇒Abb. 99 unter der Lenksäule nach
unten ⇒.
– Stellen Sie das Lenkrad so ein, bis die gewünschte Einstellung erreicht ist ⇒Abb. 99 .
– Drücken Sie dann den Hebel wieder fest nach oben ⇒.
ACHTUNG!
•Ein unsachgemäßer Gebrauch der Lenkradpositionseinstellung und
eine falsche Sitzposition können zu ernsthaften Verletzungen führen.•Um gefährliche Verkehrssituationen oder Unfälle zu vermeiden, stellen
Sie das Lenkrad nur bei stehendem Fahrzeug ein – Unfallgefahr!•Stellen Sie den Fahrersitz oder das Lenkrad so ein, dass der Abstand
zwischen Lenkrad und Brustbein mindestens 25 cm beträgt ⇒Abb. 99 .
Wenn Sie den Mindestabstand nich t einhalten, kann Sie das Airbag-
System nicht schützen – Lebensgefahr!•Wenn Sie wegen körperlichen Gegebenheiten einen Mindestabstand
von 25 cm nicht einhalten können, setzen Sie sich mit einem Fachbetrieb in
Verbindung. Dort berät man Sie über möglicherweise erforderliche Ände-
rungen.•Wenn Sie das Lenkrad mehr in Richtung Ihres Gesichtes einstellen,
schränken Sie damit die Schutzwirkung des Fahrerairbags im Falle eines
Unfalles ein. Stellen Sie sicher, dass das Lenkrad in Richtung des Brust-
korbes zeigt.•Halten Sie während der Fahrt das Lenkrad immer so, dass Sie es mit
beiden Händen seitlich am äußeren Rand festhalten (9-Uhr- und 3-Uhr-
Position). Halten Sie niemals das Lenkrad in der 12-Uhr-Position oder in
einer anderen Art und Weise fest (z.B. in der Lenkradmitte oder am inneren
Rand des Lenkrades). In solchen Fällen können Sie sich bei Auslösung des
Fahrerairbags schwere Verletzungen an Armen, Händen und am Kopf
zuziehen.
Abb. 99 Lenkradhöhen-
einstellung
Ibiza ST_DE.book Seite 139 Dienstag, 12. Januar 2010 12:15 12

Fahren

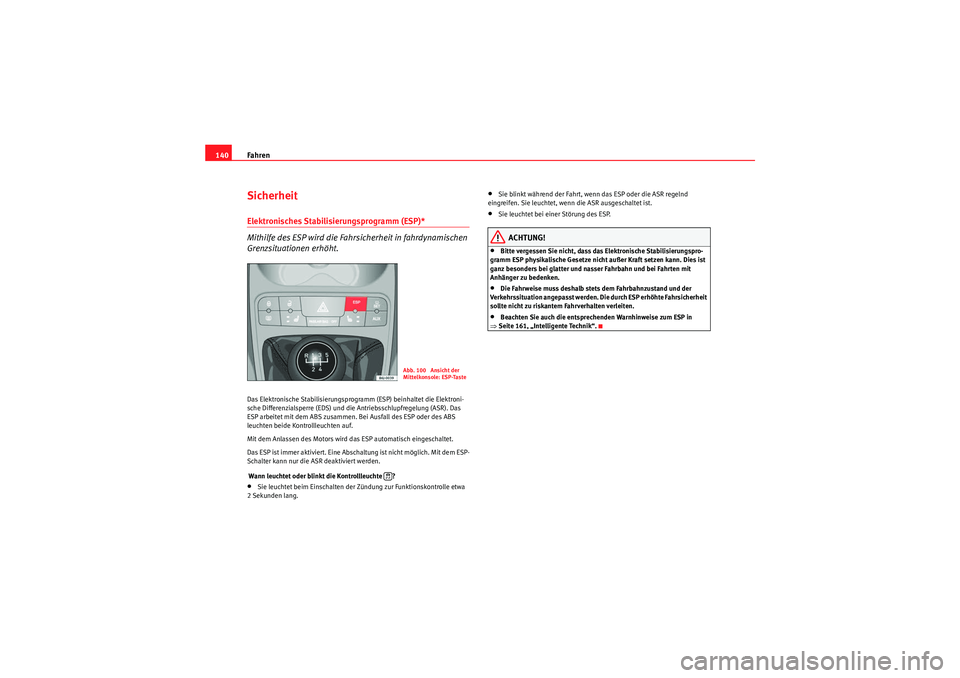

140SicherheitElektronisches Stabilisierungsprogramm (ESP)*
Mithilfe des ESP wird die Fahrsicherheit in fahrdynamischen
Grenzsituationen erhöht.Das Elektronische Stabilisierungsprogramm (ESP) beinhaltet die Elektroni-
sche Differenzialsperre (EDS) und die Antriebsschlupfregelung (ASR). Das
ESP arbeitet mit dem ABS zusammen. Bei Ausfall des ESP oder des ABS
leuchten beide Kontrollleuchten auf.
Mit dem Anlassen des Motors wird das ESP automatisch eingeschaltet.
Das ESP ist immer aktiviert. Eine Abschaltung ist nicht möglich. Mit dem ESP-
Schalter kann nur die ASR deaktiviert werden.
Wann leuchtet oder blinkt die Kontrollleuchte ?•Sie leuchtet beim Einschalten der Zündung zur Funktionskontrolle etwa
2 Sekunden lang.
•Sie blinkt während der Fahrt, wenn das ESP oder die ASR regelnd
eingreifen. Sie leuchtet, wenn die ASR ausgeschaltet ist.•Sie leuchtet bei einer Störung des ESP.ACHTUNG!
•Bitte vergessen Sie nicht, dass das Elektronische Stabilisierungspro-
gramm ESP physikalische Gesetze nicht außer Kraft setzen kann. Dies ist
ganz besonders bei glatter und nasser Fahrbahn und bei Fahrten mit
Anhänger zu bedenken.•Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.•Beachten Sie auch die entsprechenden Warnhinweise zum ESP in
⇒ Seite 161, „Intelligente Technik“.
Abb. 100 Ansicht der
Mittelkonsole: ESP-Taste

Ibiza ST_DE.book Seite 140 Dienstag, 12. Januar 2010 12:15 12

Fahren141
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

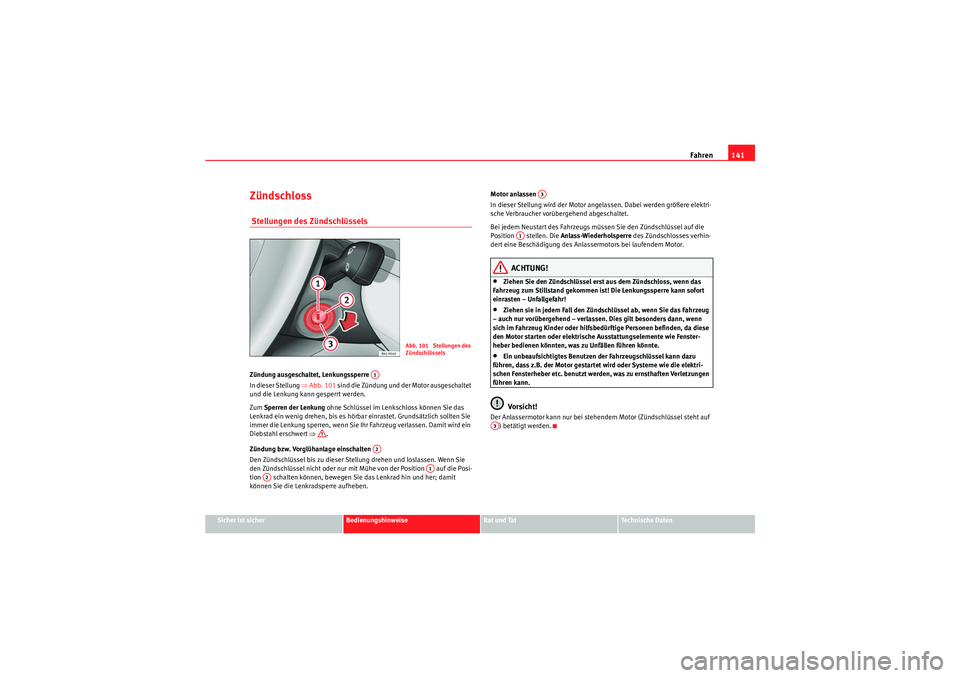

Zündschloss Stellungen des ZündschlüsselsZündung ausgeschaltet, Lenkungssperre
In dieser Stellung ⇒Abb. 101 sind die Zündung und der Motor ausgeschaltet
und die Lenkung kann gesperrt werden.
Zum Sperren der Lenkung ohne Schlüssel im Lenkschloss können Sie das
Lenkrad ein wenig drehen, bis es hörbar einrastet. Grundsätzlich sollten Sie
immer die Lenkung sperren, wenn Sie Ihr Fahrzeug verlassen. Damit wird ein
Diebstahl erschwert ⇒.
Zündung bzw. Vorglühanlage einschalten
Den Zündschlüssel bis zu dieser Stellung drehen und loslassen. Wenn Sie
den Zündschlüssel nicht oder nur mit Mühe von der Position auf die Posi-
tion schalten können, bewegen Sie das Lenkrad hin und her; damit
können Sie die Lenkradsperre aufheben. Motor anlassen
In dieser Stellung wird der Motor angelassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Bei jedem Neustart des Fahrzeugs müssen Sie den Zündschlüssel auf die
Position stellen. Die
Anlass-Wiederholsperre des Zündschlosses verhin-
dert eine Beschädigung des Anlassermotors bei laufendem Motor.
ACHTUNG!
•Ziehen Sie den Zündschlüssel erst aus dem Zündschloss, wenn das
Fahrzeug zum Stillstand gekommen ist! Die Lenkungssperre kann sofort
einrasten – Unfallgefahr!•Ziehen sie in jedem Fall den Zündschlüssel ab, wenn Sie das Fahrzeug
– auch nur vorübergehend – verlassen. Dies gilt besonders dann, wenn
sich im Fahrzeug Kinder oder hilfsbedürftige Personen befinden, da diese
den Motor starten oder elektrische Ausstattungselemente wie Fenster-
heber bedienen könnten, was zu Unfällen führen könnte.•Ein unbeaufsichtigtes Benutzen der Fahrzeugschlüssel kann dazu
führen, dass z.B. der Motor gestartet wird oder Systeme wie die elektri-
schen Fensterheber etc. benutzt werden, was zu ernsthaften Verletzungen
führen kann.Vo rsi ch t!
Der Anlassermotor kann nur bei stehendem Motor (Zündschlüssel steht auf ) betätigt werden.
Abb. 101 Stellungen des
Zündschlüssels
A1A2
A1
A2
A3
A1
A3
Ibiza ST_DE.book Seite 141 Dienstag, 12. Januar 2010 12:15 12

Fahren
142Elektronische Wegfahrsicherung
Die elektronische Wegfahrsicherung verhindert die unbe-
fugte Inbetriebnahme Ihres Fahrzeugs.Der im Schlüssel vorhandene Chip deaktiviert automatisch die elektronische
Wegfahrsicherung, sobald der Schlüssel in das Zündschloss gesteckt wird.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert.
Deshalb kann der Motor nur mit einem korrekt codierten Originalschlüssel
von SEAT angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.Motor anlassen und abstellen Benzinmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Ori ginalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 141 zum
Anlassen des Motors. – Lassen Sie den Zündschlüssel los, wenn der Motor anspringt -
der Anlasser darf nicht mitlaufen.
Beim Starten eines sehr heißen Motors muss nach dem Anlassvorgang mögli-
cherweise etwas Gas gegeben werden.
Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Sollte der Motor nicht anspringen, den Startvorgang nach 10 Sekunden
abbrechen und nach einer halben Minute wiederholen. Springt der Motor
trotzdem nicht an, muss die Sicherung der Kraftstoffpumpe ⇒Seite 221,
„Sicherungen“ überprüft werden.
ACHTUNG!
•Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.•Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.•Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vo rsi ch t!
•Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!•Das Fahrzeug sollte nicht über eine längere Strecke als 50 Meter zum
Starten des Motors angeschoben oder angeschleppt werden. Unverbrannter
Kraftstoff könnte in den Katalysato r gelangen und diesen beschädigen.
Ibiza ST_DE.book Seite 142 Dienstag, 12. Januar 2010 12:15 12

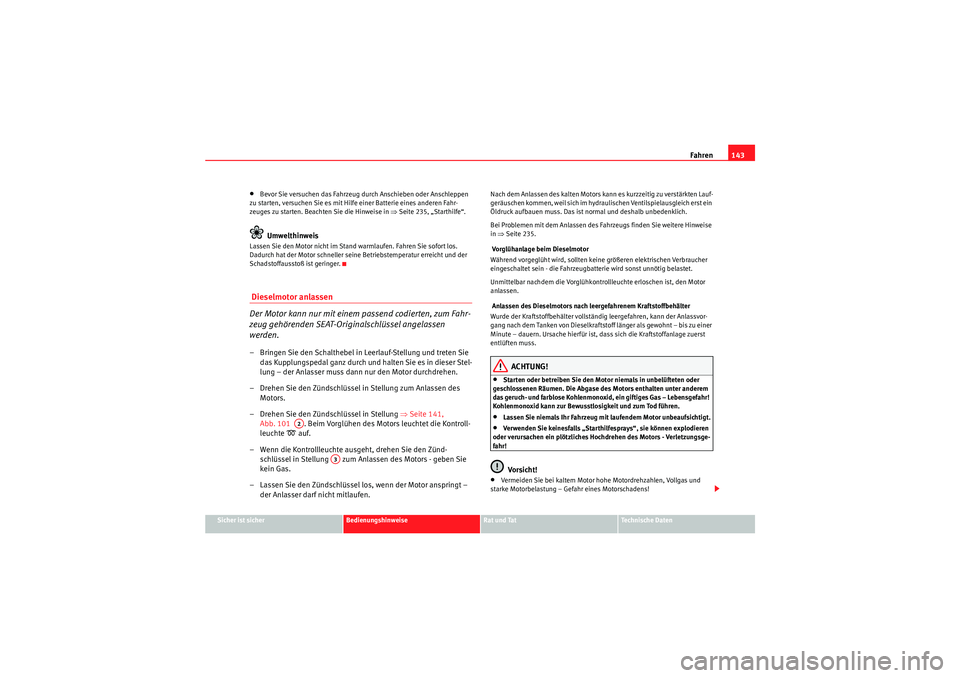

Fahren143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
•Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 235, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur erreicht und der
Schadstoffausstoß ist geringer. Dieselmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss da nn nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung zum Anlassen des Motors.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 141,
Abb. 101 . Beim Vorglühen des Motors leuchtet die Kontroll-
leuchte
 auf.
– Wenn die Kontrollleuchte ausgeht, drehen Sie den Zünd- schlüssel in Stellung zum Anlassen des Motors - geben Sie
kein Gas.
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt – der Anlasser darf nicht mitlaufen.
Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Bei Problemen mit dem Anlassen des Fahr zeugs finden Sie weitere Hinweise
in ⇒ Seite 235.
Vorglühanlage beim Dieselmotor
Während vorgeglüht wird, sollten keine größeren elektrischen Verbraucher
eingeschaltet sein - die Fahrzeugbatterie wird sonst unnötig belastet.
Unmittelbar nachdem die Vorglühkontrollleuchte erloschen ist, den Motor
anlassen.
Anlassen des Dieselmotors nach leergefahrenem Kraftstoffbehälter
Wurde der Kraftstoffbehälter vollständig leergefahren, kann der Anlassvor-
gang nach dem Tanken von Dieselkraftstoff länger als gewohnt – bis zu einer
Minute – dauern. Ursache hierfür ist, dass sich die Kraftstoffanlage zuerst
entlüften muss.
ACHTUNG!
•Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.•Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.•Verwenden Sie keinesfalls „Starthilf esprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vo rsi ch t!
•Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
A2
A3
Ibiza ST_DE.book Seite 143 Dienstag, 12. Januar 2010 12:15 12
