2009 Seat Ibiza ST Betriebsanleitung (in German)

Fahren

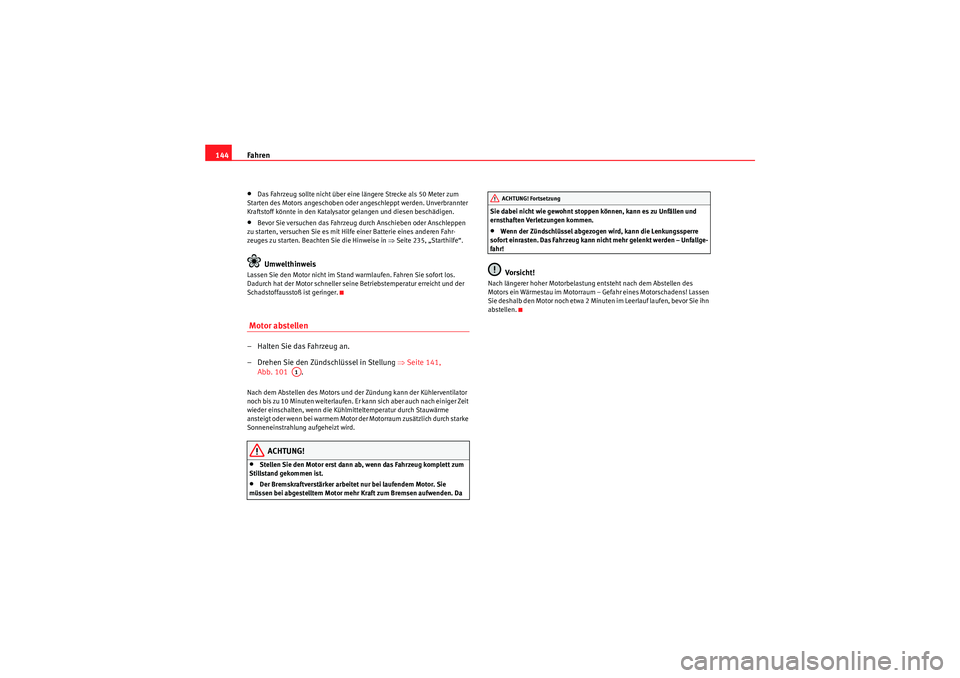

144•Das Fahrzeug sollte nicht über eine längere Strecke als 50 Meter zum
Starten des Motors angeschoben oder angeschleppt werden. Unverbrannter
Kraftstoff könnte in den Katalysato r gelangen und diesen beschädigen.•Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒ Seite 235, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur erreicht und der
Schadstoffausstoß ist geringer. Motor abstellen–Halten Sie das Fahrzeug an.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 141,
Abb. 101 .Nach dem Abstellen des Motors und der Zündung kann der Kühlerventilator
noch bis zu 10 Minuten weiterlaufen. Er kann sich aber auch nach einiger Zeit
wieder einschalten, wenn die Kühlmitteltemperatur durch Stauwärme
ansteigt oder wenn bei warmem Motor der Motorraum zusätzlich durch starke
Sonneneinstrahlung aufgeheizt wird.
ACHTUNG!
•Stellen Sie den Motor erst dann ab, wenn das Fahrzeug komplett zum
Stillstand gekommen ist.•Der Bremskraftverstärker arbeitet nur bei laufendem Motor. Sie
müssen bei abgestelltem Motor mehr Kraft zum Bremsen aufwenden. Da Sie dabei nicht wie gewohnt stoppen können, kann es zu Unfällen und
ernsthaften Verletzungen kommen.
•Wenn der Zündschlüssel abgezogen wird, kann die Lenkungssperre
sofort einrasten. Das Fahrzeug kann nicht mehr gelenkt werden – Unfallge-
fahr!Vo rsi ch t!
Nach längerer hoher Motorbelastung entsteht nach dem Abstellen des
Motors ein Wärmestau im Motorraum – Gefahr eines Motorschadens! Lassen
Sie deshalb den Motor noch etwa 2 Minuten im Leerlauf laufen, bevor Sie ihn
abstellen.
A1
ACHTUNG! Fortsetzung
Ibiza ST_DE.book Seite 144 Dienstag, 12. Januar 2010 12:15 12

Fahren145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

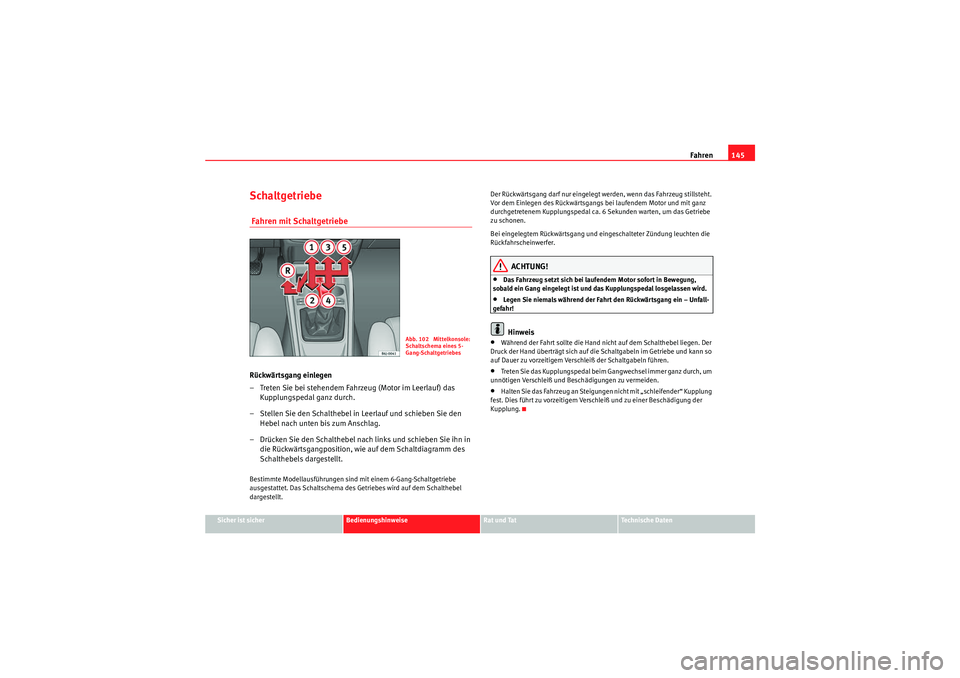

Schaltgetriebe Fahren mit SchaltgetriebeRückwärtsgang einlegen
– Treten Sie bei stehendem Fahrzeug (Motor im Leerlauf) das
Kupplungspedal ganz durch.
– Stellen Sie den Schalthebel in Leerlauf und schieben Sie den Hebel nach unten bis zum Anschlag.
– Drücken Sie den Schalthebel nach links und schieben Sie ihn in die Rückwärtsgangposition, wie auf dem Schaltdiagramm des
Schalthebels dargestellt.Bestimmte Modellausführungen sind mit einem 6-Gang-Schaltgetriebe
ausgestattet. Das Schaltschema des Getriebes wird auf dem Schalthebel
dargestellt. Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht.
Vor dem Einlegen des Rückwärtsgangs
bei laufendem Motor und mit ganz
durchgetretenem Kupplungspedal ca. 6 Sekunden warten, um das Getriebe
zu schonen.
Bei eingelegtem Rückwärtsgang und eingeschalteter Zündung leuchten die
Rückfahrscheinwerfer.
ACHTUNG!
•Das Fahrzeug setzt sich bei laufendem Motor sofort in Bewegung,
sobald ein Gang eingelegt ist und das Kupplungspedal losgelassen wird.•Legen Sie niemals während der Fahrt den Rückwärtsgang ein – Unfall-
gefahr!Hinweis
•Während der Fahrt sollte die Hand nicht auf dem Schalthebel liegen. Der
Druck der Hand überträgt sich auf die Schaltgabeln im Getriebe und kann so
auf Dauer zu vorzeitigem Verschleiß der Schaltgabeln führen.•Treten Sie das Kupplungspedal beim Gangwechsel immer ganz durch, um
unnötigen Verschleiß und Beschädigungen zu vermeiden.•Halten Sie das Fahrzeug an Steigungen nicht mit „schleifender“ Kupplung
fest. Dies führt zu vorzeitigem Verschleiß und zu einer Beschädigung der
Kupplung.
Abb. 102 Mittelkonsole:
Schaltschema eines 5-
Gang-Schaltgetriebes
Ibiza ST_DE.book Seite 145 Dienstag, 12. Januar 2010 12:15 12

Fahren

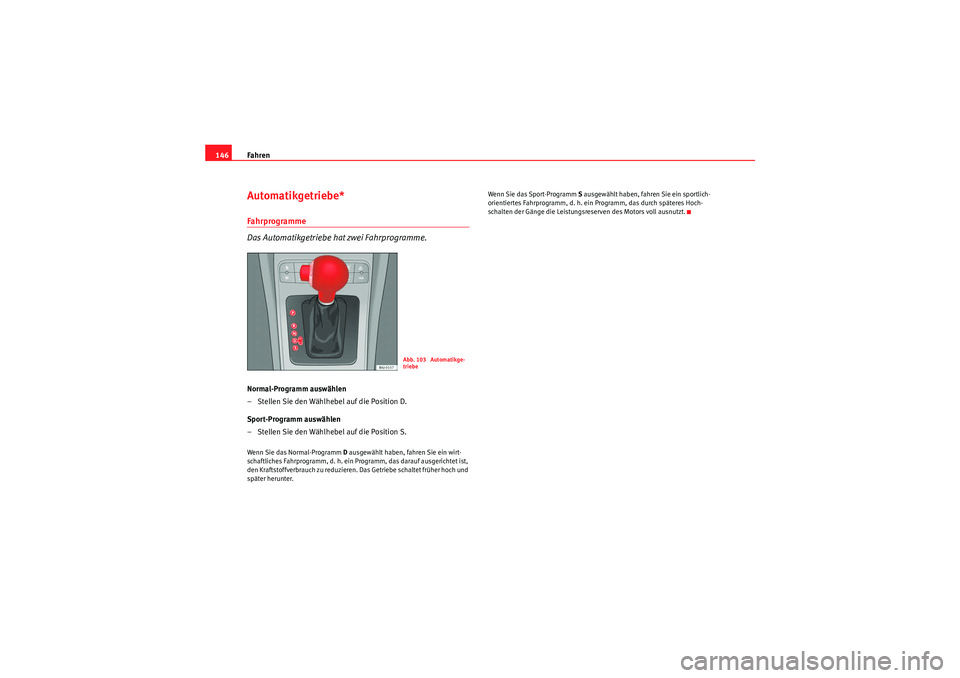

146Automatikgetriebe* Fahrprogramme
Das Automatikgetriebe hat zwei Fahrprogramme.Normal-Programm auswählen
– Stellen Sie den Wählhebel auf die Position D.
Sport-Programm auswählen
– Stellen Sie den Wählhebel auf die Position S.Wenn Sie das Normal-Programm D ausgewählt haben, fahren Sie ein wirt-
schaftliches Fahrprogramm, d. h. ein Programm, das darauf ausgerichtet ist,
den Kraftstoffverbrauch zu reduzieren. Das Getriebe schaltet früher hoch und
später herunter. Wenn Sie das Sport-Programm
S ausgewählt haben, fahren Sie ein sportlich-
orientiertes Fahrprogramm, d. h. ein Programm, das durch späteres Hoch-
schalten der Gänge die Leistungsreserven des Motors voll ausnutzt.
Abb. 103 Automatikge-
triebe
Ibiza ST_DE.book Seite 146 Dienstag, 12. Januar 2010 12:15 12

Fahren147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Wählhebelsperre
Die Wählhebelsperre in der Position P oder N verhindert,
dass versehentlich eine Fahrstufe eingelegt werden kann und
sich dadurch das Fahrzeug unbeabsichtigt in Bewegung
setzt.
Die Wählhebelsperre wird wie folgt gelöst:
– Schalten Sie die Zündung ein.
– Treten und halten Sie das Bremspedal und drücken Sie dabei die
Sperrtaste links im Wählhebel.Die Kontrollleuchte
 am Kombiinstrument leuchtet auf, wenn das Brem-
spedal betätigt werden muss. Dies ist erforderlich, wenn der Wählhebel aus
der Stellung P oder N herausgeschaltet wird.
Die Wählhebelsperre wirkt nur bei stehendem Fahrzeug oder bei Geschwin-
digkeiten bis 5 km/h. Bei einer Geschwindigkeit über 5 km/h wird die Sperre
in der Stellung N automatisch abgeschaltet.
Beim zügigem Schalten über die Position N (z.B. von R nach D) wird der Wähl-
hebel nicht gesperrt. Dadurch wird z.B. ein „Herausschaukeln“ bei festgefah-
renem Fahrzeug ermöglicht. Befindet sich der Hebel bei nicht getretenem
Bremspedal länger als etwa 1 Sekunde in der Stellung N, rastet die Wählhe-
belsperre ein.
Abb. 104 Automatikge-
triebe
Abb. 105 Automatikge-
triebe: Display des Kombi-
instruments
Ibiza ST_DE.book Seite 147 Dienstag, 12. Januar 2010 12:15 12

Fahren

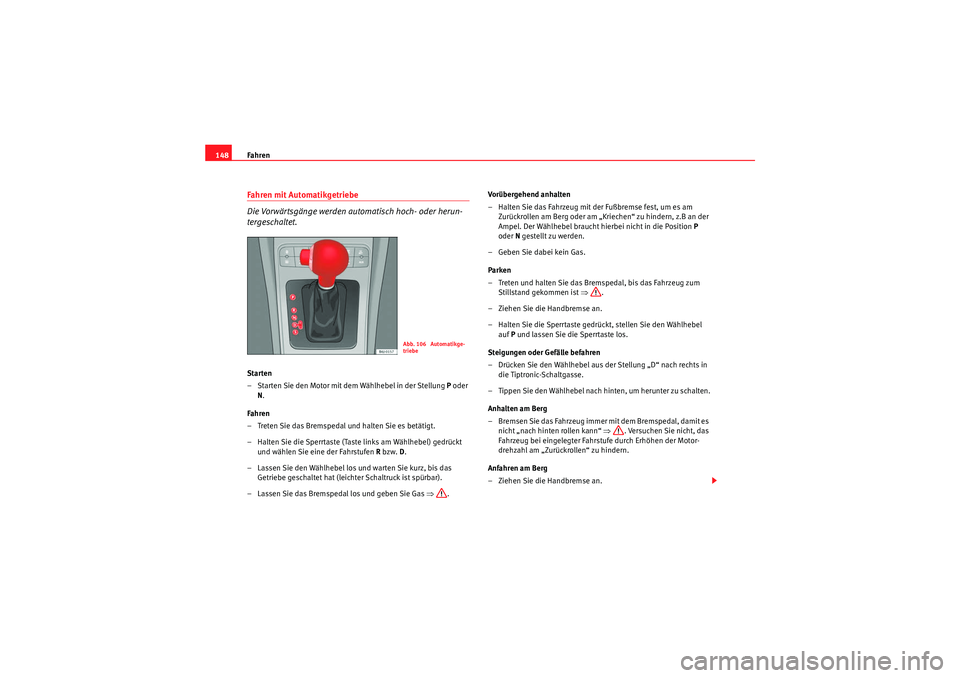

148Fahren mit Automatikgetriebe
Die Vorwärtsgänge werden automatisch hoch- oder herun-
tergeschaltet.Starten
– Starten Sie den Motor mit dem Wählhebel in der Stellung P oder
N.
Fahren
– Treten Sie das Bremspedal und halten Sie es betätigt.
– Halten Sie die Sperrtaste (Taste links am Wählhebel) gedrückt und wählen Sie eine der Fahrstufen R bzw. D.
– Lassen Sie den Wählhebel los und warten Sie kurz, bis das Getriebe geschaltet hat (leichter Schaltruck ist spürbar).
– Lassen Sie das Bremspedal los und geben Sie Gas ⇒ .Vorübergehend anhalten
– Halten Sie das Fahrzeug mit der Fußbremse fest, um es am
Zurückrollen am Berg oder am „Kriechen“ zu hindern, z.B an der
Ampel. Der Wählhebel braucht hierbei nicht in die Position P
oder N gestellt zu werden.
– Geben Sie dabei kein Gas.
Parken
– Treten und halten Sie das Bremspedal, bis das Fahrzeug zum Stillstand gekommen ist ⇒.
– Ziehen Sie die Handbremse an.
– Halten Sie die Sperrtaste gedrückt, stellen Sie den Wählhebel auf P und lassen Sie die Sperrtaste los.
Steigungen oder Gefälle befahren
– Drücken Sie den Wählhebel aus der Stellung „D“ nach rechts in die Tiptronic-Schaltgasse.
– Tippen Sie den Wählhebel nach hinten, um herunter zu schalten.
Anhalten am Berg
– Bremsen Sie das Fahrzeug immer mit dem Bremspedal, damit es nicht „nach hinten rollen kann“ ⇒. Versuchen Sie nicht, das
Fahrzeug bei eingelegter Fahrstufe durch Erhöhen der Motor-
drehzahl am „Zurückrollen“ zu hindern.
Anfahren am Berg
– Ziehen Sie die Handbremse an.
Abb. 106 Automatikge-
triebe
Ibiza ST_DE.book Seite 148 Dienstag, 12. Januar 2010 12:15 12

Fahren149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

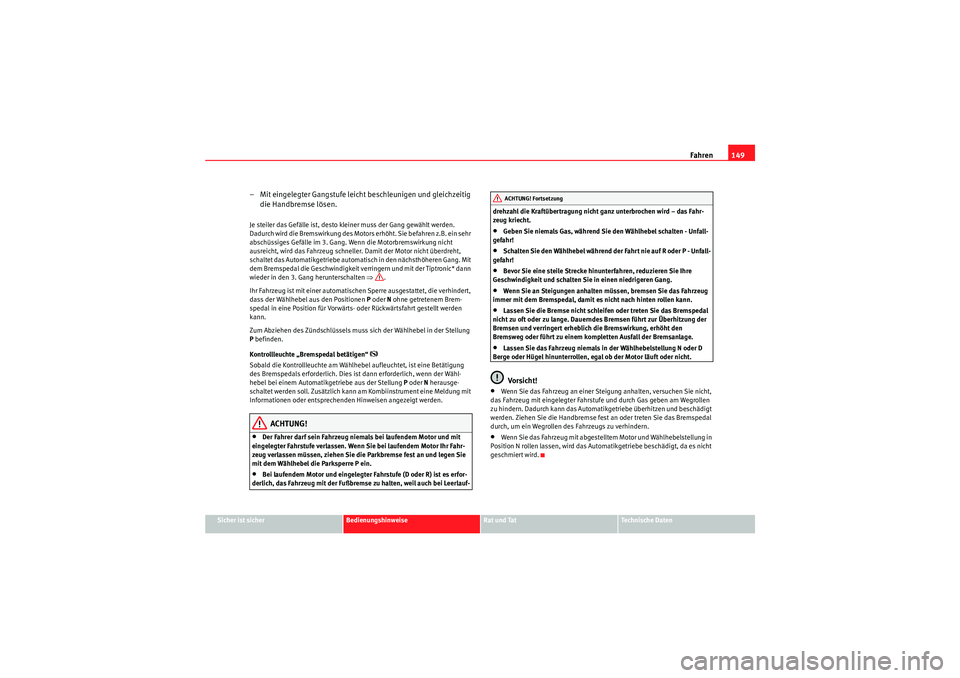

– Mit eingelegter Gangstufe leicht beschleunigen und gleichzeitig
die Handbremse lösen.Je steiler das Gefälle ist, desto kleiner muss der Gang gewählt werden.
Dadurch wird die Bremswirkung des Motors erhöht. Sie befahren z.B. ein sehr
abschüssiges Gefälle im 3. Gang. Wenn die Motorbremswirkung nicht
ausreicht, wird das Fahrzeug schneller. Damit der Motor nicht überdreht,
schaltet das Automatikgetriebe automatisch in den nächsthöheren Gang. Mit
dem Bremspedal die Geschwindigkeit verringern und mit der Tiptronic* dann
wieder in den 3. Gang herunterschalten ⇒.
Ihr Fahrzeug ist mit einer automatischen Sperre ausgestattet, die verhindert,
dass der Wählhebel aus den Positionen P oder N ohne getretenem Brem-
spedal in eine Position für Vorwärts- oder Rückwärtsfahrt gestellt werden
kann.
Zum Abziehen des Zündschlüssels muss sich der Wählhebel in der Stellung
P befinden.
Kontrollleuchte „Bremspedal betätigen“

Sobald die Kontrollleuchte am Wählhebel aufleuchtet, ist eine Betätigung
des Bremspedals erforderlich. Dies ist dann erforderlich, wenn der Wähl-
hebel bei einem Automatikgetriebe aus der Stellung P oder N herausge-
schaltet werden soll. Zusätzlich kann am Kombiinstrument eine Meldung mit
Informationen oder entsprechenden Hinweisen angezeigt werden.
ACHTUNG!
•Der Fahrer darf sein Fahrzeug niemals bei laufendem Motor und mit
eingelegter Fahrstufe verlassen. Wenn Sie bei laufendem Motor Ihr Fahr-
zeug verlassen müssen, ziehen Sie die Parkbremse fest an und legen Sie
mit dem Wählhebel die Parksperre P ein.•Bei laufendem Motor und eingelegter Fahrstufe (D oder R) ist es erfor-
derlich, das Fahrzeug mit der Fußbremse zu halten, weil auch bei Leerlauf- drehzahl die Kraftübertragung nicht ganz unterbrochen wird – das Fahr-
zeug kriecht.
•Geben Sie niemals Gas, während Sie den Wählhebel schalten - Unfall-
gefahr!•Schalten Sie den Wählhebel während der Fahrt nie auf R oder P - Unfall-
gefahr!•Bevor Sie eine steile Strecke hinunterfahren, reduzieren Sie Ihre
Geschwindigkeit und schalten Sie in einen niedrigeren Gang.•Wenn Sie an Steigungen anhalten müssen, bremsen Sie das Fahrzeug
immer mit dem Bremspedal, damit es nicht nach hinten rollen kann.•Lassen Sie die Bremse nicht schleifen oder treten Sie das Bremspedal
nicht zu oft oder zu lange. Dauerndes Bremsen führt zur Überhitzung der
Bremsen und verringert erheblich die Bremswirkung, erhöht den
Bremsweg oder führt zu einem kompletten Ausfall der Bremsanlage.•Lassen Sie das Fahrzeug niemals in der Wählhebelstellung N oder D
Berge oder Hügel hinunterrollen, egal ob der Motor läuft oder nicht.Vo rsi ch t!
•Wenn Sie das Fahrzeug an einer Steigung anhalten, versuchen Sie nicht,
das Fahrzeug mit eingelegter Fahrstufe und durch Gas geben am Wegrollen
zu hindern. Dadurch kann das Automatikgetriebe überhitzen und beschädigt
werden. Ziehen Sie die Handbremse fest an oder treten Sie das Bremspedal
durch, um ein Wegrollen des Fahrzeugs zu verhindern.•Wenn Sie das Fahrzeug mit abgestelltem Motor und Wählhebelstellung in
Position N rollen lassen, wird das Automatikgetriebe beschädigt, da es nicht
geschmiert wird.ACHTUNG! Fortsetzung
Ibiza ST_DE.book Seite 149 Dienstag, 12. Januar 2010 12:15 12

Fahren

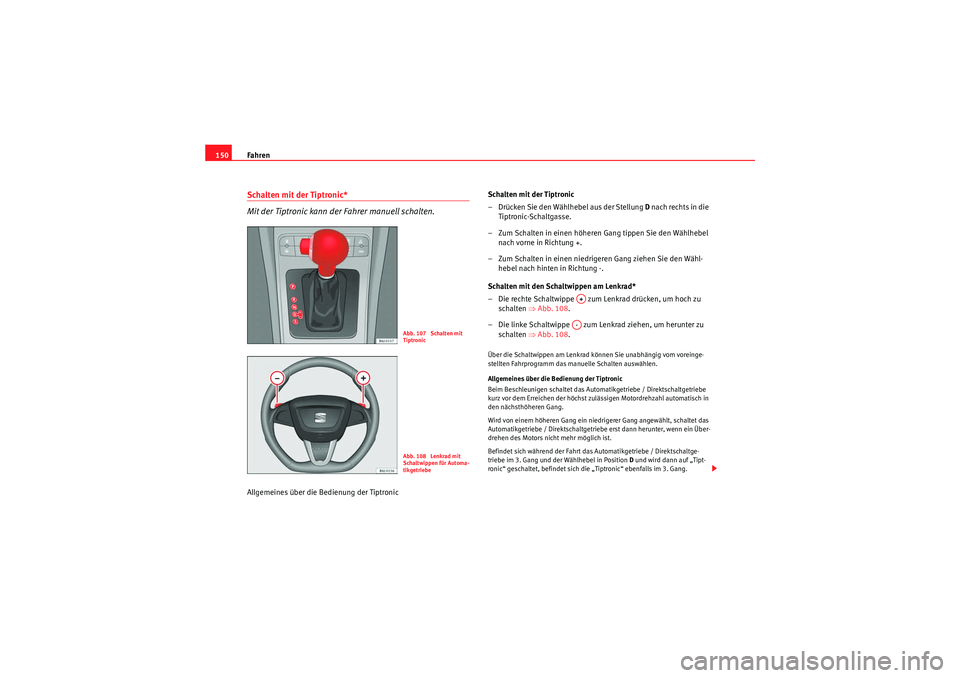

150Schalten mit der Tiptronic*
Mit der Tiptronic kann der Fahrer manuell schalten.Allgemeines über die Bedienung der Tiptronic Schalten mit der Tiptronic
– Drücken Sie den Wählhebel aus der Stellung
D nach rechts in die
Tiptronic-Schaltgasse.
– Zum Schalten in einen höheren Gang tippen Sie den Wählhebel nach vorne in Richtung +.
– Zum Schalten in einen niedrigeren Gang ziehen Sie den Wähl- hebel nach hinten in Richtung -.
Schalten mit den Schaltwippen am Lenkrad*
– Die rechte Schaltwippe zum Lenkrad drücken, um hoch zu schalten ⇒Abb. 108 .
– Die linke Schaltwippe zum Lenkrad ziehen, um herunter zu schalten ⇒Abb. 108 .
Über die Schaltwippen am Lenkrad können Sie unabhängig vom voreinge-
stellten Fahrprogramm das manuelle Schalten auswählen.
Allgemeines über die Bedienung der Tiptronic
Beim Beschleunigen schaltet das Automatikgetriebe / Direktschaltgetriebe
kurz vor dem Erreichen der höchst zulässigen Motordrehzahl automatisch in
den nächsthöheren Gang.
Wird von einem höheren Gang ein niedrigerer Gang angewählt, schaltet das
Automatikgetriebe / Direktschaltgetriebe erst dann herunter, wenn ein Über-
drehen des Motors nicht mehr möglich ist.
Befindet sich während der Fahrt das Automatikgetriebe / Direktschaltge-
triebe im 3. Gang und der Wählhebel in Position D und wird dann auf „Tipt-
ronic“ geschaltet, befindet sich di e „Tiptronic“ ebenfalls im 3. Gang.
Abb. 107 Schalten mit
TiptronicAbb. 108 Lenkrad mit
Schaltwippen für Automa-
tikgetriebe
A+A-
Ibiza ST_DE.book Seite 150 Dienstag, 12. Januar 2010 12:15 12

Fahren151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

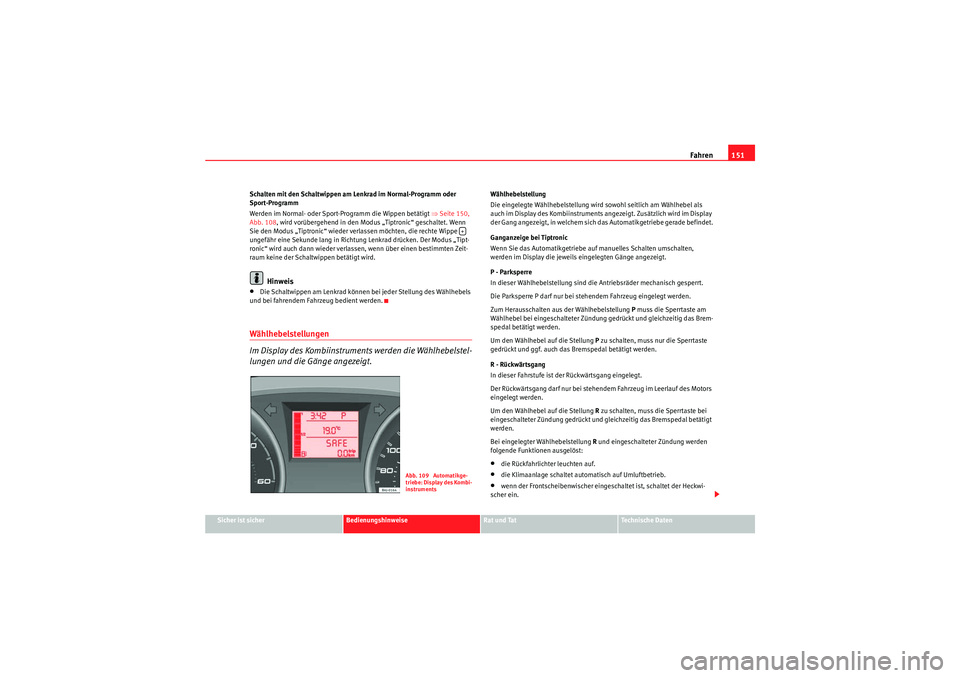

Schalten mit den Schaltwippen am Lenkrad im Normal-Programm oder
Sport-Programm
Werden im Normal- oder Sport-Programm die Wippen betätigt
⇒Seite 150,
Abb. 108 , wird vorübergehend in den Modus „Tiptronic“ geschaltet. Wenn
Sie den Modus „Tiptronic“ wieder verlassen möchten, die rechte Wippe
ungefähr eine Sekunde lang in Richtung Lenkrad drücken. Der Modus „Tipt-
ronic“ wird auch dann wieder verlassen, wenn über einen bestimmten Zeit-
raum keine der Schaltwippen betätigt wird.
Hinweis
•Die Schaltwippen am Lenkrad können bei jeder Stellung des Wählhebels
und bei fahrendem Fahrzeug bedient werden.Wählhebelstellungen
Im Display des Kombiinstruments werden die Wählhebelstel-
lungen und die Gänge angezeigt.
Wählhebelstellung
Die eingelegte Wählhebelstellung wird sowohl seitlich am Wählhebel als
auch im Display des Kombiinstruments angezeigt. Zusätzlich wird im Display
der Gang angezeigt, in welchem sich das Automatikgetriebe gerade befindet.
Ganganzeige bei Tiptronic
Wenn Sie das Automatikgetriebe auf manuelles Schalten umschalten,
werden im Display die jeweils eingelegten Gänge angezeigt.
P - Parksperre
In dieser Wählhebelstellung sind die Antriebsräder mechanisch gesperrt.
Die Parksperre P darf nur bei stehendem Fahrzeug eingelegt werden.
Zum Herausschalten aus der Wählhebelstellung P muss die Sperrtaste am
Wählhebel bei eingeschalteter Zündung gedrückt und gleichzeitig das Brem-
spedal betätigt werden.
Um den Wählhebel auf die Stellung P zu schalten, muss nur die Sperrtaste
gedrückt und ggf. auch das Bremspedal betätigt werden.
R - Rückwärtsgang
In dieser Fahrstufe ist der Rückwärtsgang eingelegt.
Der Rückwärtsgang darf nur bei stehendem Fahrzeug im Leerlauf des Motors
eingelegt werden.
Um den Wählhebel auf die Stellung R zu schalten, muss die Sperrtaste bei
eingeschalteter Zündung gedrückt und gleichzeitig das Bremspedal betätigt
werden.
Bei eingelegter Wählhebelstellung R und eingeschalteter Zündung werden
folgende Funktionen ausgelöst:•die Rückfahrlichter leuchten auf.•die Klimaanlage schaltet automatisch auf Umluftbetrieb.•wenn der Frontscheibenwischer eingeschaltet ist, schaltet der Heckwi-
scher ein.
+
Abb. 109 Automatikge-
triebe: Display des Kombi-
instruments
Ibiza ST_DE.book Seite 151 Dienstag, 12. Januar 2010 12:15 12
