Prüfen und Nachfüllen
208Verschleißanzeiger
Im Profilgrund der Originalbereifung befinden sich quer zur Laufrichtung 1,6
mm hohe „Verschleißanzeiger“ ⇒Seite 207, Abb. 129. Diese Verschleißan-
zeiger sind je nach Fabrikat sechs- bis achtmal in gleichen Abständen auf der
Lauffläche angeordnet. Markierungen an den Reifenflanken (zum Beispiel die
Buchstaben „TWI“ oder Symbole) kennzeichnen die Lage der Verschleißan-
zeiger. Bei 1,6 mm Restprofil – gemessen in den Profilrillen neben den
Verschleißanzeigern – ist die gesetzlich zulässige Mindestprofiltiefe erreicht.
Die Reifen müssen ersetzt werden. In Exportländern können andere Werte
gelten ⇒.
Reifenfülldruck
Ein zu niedriger Reifenfülldruck kann einen vorzeitigen Verschleiß und sogar
das Platzen des Reifens zur Folge haben. Der Reifenfülldruck sollte deshalb
mindestens einmal monatlich geprüft werden ⇒Seite 207.
Fahrweise
Schnelles Kurvenfahren, rasantes Beschleunigen und scharfes Bremsen
erhöhen die Abnutzung der Reifen.
Räder tauschen
Bei deutlich stärkerer Abnutzung der Vorderradbereifung empfiehlt es sich,
die Vorderräder gegen die Hinterräder entsprechend dem Schema zu
tauschen ⇒Seite 207, Abb. 130. Dadurch haben alle Reifen etwa die gleiche
Lebensdauer.
Räder auswuchten
Die Räder eines neuen Fahrzeuges sind ausgewuchtet. Im Fahrbetrieb kann
aber durch verschiedene Einflüsse eine Unwucht entstehen, die sich durch
eine Unruhe der Lenkung bemerkbar macht.
Da eine Unwucht auch erhöhten Verschleiß von Lenkung, Radaufhängung
und Reifen bewirkt, sollten die Räder in diesem Fall neu ausgewuchtet
werden. Außerdem muss ein Rad nach der Montage eines neuen Reifens neu
ausgewuchtet werden. Radstellungsfehler
Eine fehlerhafte Einstellung des Fahrwerks bewirkt nicht nur erhöhten Reifen-
verschleiß, sondern beeinträchtigt auch die Fahrsicherheit. Bei starkem
Reifenverschleiß sollten Sie deshalb die Radstellung vom Fachbetrieb über-
prüfen lassen.
ACHTUNG!
Wenn ein Reifen während der Fahrt platzt, besteht Unfallgefahr!•Spätestens wenn die Reifen bis auf die Verschleißanzeiger abgefahren
sind, müssen sie ersetzt werden. Andernfalls besteht Unfallgefahr! Bei
hoher Geschwindigkeit auf nasser Straße greifen abgefahrene Reifen
schlecht. Außerdem „schwimmt“ das Fahrzeug dann eher (Aquaplaning). •Bei hoher Geschwindigkeit ist ein Reifen mit zu niedrigem Fülldruck
einem hohen Maß an Walkarbeit ausgesetzt. Dadurch erwärmt er sich zu
stark. Dies kann zur Laufbandablösung und sogar zum Platzen des Reifens
führen – Unfallgefahr! Halten Sie stets die angegebenen Reifenfülldruck-
werte ein.•Bei starkem Reifenverschleiß lassen Sie vom Fachbetrieb die Einstel-
lung des Fahrwerks überprüfen.•Halten Sie Chemikalien wie Öl, Kraftstoff oder Bremsflüssigkeit von
Reifen fern.•Lassen Sie defekte Räder oder Reifen sofort ersetzen!Umwelthinweis
Ein zu geringer Reifenfülldruck erhöht den Kraftstoffverbrauch.
Ibiza ST_DE.book Seite 208 Dienstag, 12. Januar 2010 12:15 12

Prüfen und Nachfüllen209
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Neue Reifen und Räder
Neue Reifen und Räder müssen eingefahren werden.Reifen und Felgen sind wichtige Konstruktionselemente. Die von SEAT freige-
gebenen Reifen und Felgen sind genau auf den zugehörigen Fahrzeugtyp
abgestimmt und tragen damit wesentlich zu einer guten Straßenstabilität
und sicheren Fahreigenschaften bei ⇒.
Ersetzen Sie Reifen möglichst nicht einzeln, sondern mindestens achsweise.
Die Kenntnis der Reifendaten erleichtert die richtige Wahl. Auf Gürtelreifen
befindet sich die Reifenbeschriftung auf den Flanken, z.B.: 195/65 R15 91T
Dies bedeutet im Einzelnen:
195 Reifenbreite in mm
65 Höhen-/Breitenverhältnis in %
R Gürtelbauart-Kennbuchstabe für Radial
15 Felgendurchmesser in Zoll
91 Tragfähigkeits-Kennzahl
T Geschwindigkeits-Kennbuchstabe
Zusätzlich können sich auf den Reifen befinden:•eine Laufrichtungskennzeichnung•„Reinforced“ als Kennzeichnung für Reifen in verstärkter Ausführung
Das Herstellungsdatum ist ebenfalls auf der Reifenflanke angegeben (even-
tuell nur auf der Radinnenseite).
„DOT ... 1103 ...“ bedeutet beispielsweise, dass der Reifen in der 11. Woche
im Jahr 2003 hergestellt wurde.
Wir empfehlen Ihnen, alle Arbeiten an den Reifen oder Rädern von einem
SEAT-Betrieb durchführen zu lassen. Dieser ist mit den erforderlichen Spezi-
alwerkzeugen und Ersatzteilen ausgerüstet, hat die nötigen Fachkenntnisse
und ist auf die Entsorgung der Altreifen eingestellt. SEAT-Betriebe sind darüber unterrichtet, welche technischen Möglichkeiten
bei der Um- bzw. Nachrüstung von Reifen, Felgen und Radblenden bestehen.
ACHTUNG!
•Wir empfehlen Ihnen, ausschließlich Reifen oder Felgen zu benutzen,
die von SEAT für Ihren Fahrzeugtyp freigegeben sind. Andernfalls kann die
Verkehrssicherheit beeinträchtigt werden – Unfallgefahr!•Verwenden Sie nur im Notfall und nur mit entsprechend vorsichtiger
Fahrweise Reifen, die älter als 6 Jahre sind.•Verwenden Sie keine gebrauchten Reifen, deren „Vorleben“ Ihnen nicht
bekannt ist.•Wenn Sie nachträglich Radblenden montieren, müssen Sie darauf
achten, dass eine ausreichende Luftzufuhr zur Kühlung der Bremsanlage
gewährleistet ist.•Verwenden Sie an allen vier Rädern nur Gürtelreifen gleicher Bauart,
Größe (Abrollumfang) und gleicher Profilausführung.Umwelthinweis
Altreifen müssen vorschriftsmäßig entsorgt werden.
Hinweis
•Aus technischen Gründen können Sie normalerweise die Felgen anderer
Fahrzeuge nicht verwenden. Dies gilt unter Umständen sogar für Felgen des
gleichen Fahrzeugtyps. Wenn Sie nicht von SEAT für Ihren Fahrzeugtyp freige-
gebene Reifen oder Felgen verwenden, kann die Zulassung Ihres Fahrzeugs
zum öffentlichen Straßenverkehr ihre Gültigkeit verlieren.•Unterscheidet sich das Reserverad in seiner Ausführung von der Fahrbe-
reifung – etwa bei Winterreifen – so dürfen Sie das Reserverad nur im
Pannenfall kurzzeitig und bei entsprechend vorsichtiger Fahrweise
verwenden. Es muss so schnell wie möglich wieder durch das normale
Laufrad ersetzt werden.
Ibiza ST_DE.book Seite 209 Dienstag, 12. Januar 2010 12:15 12

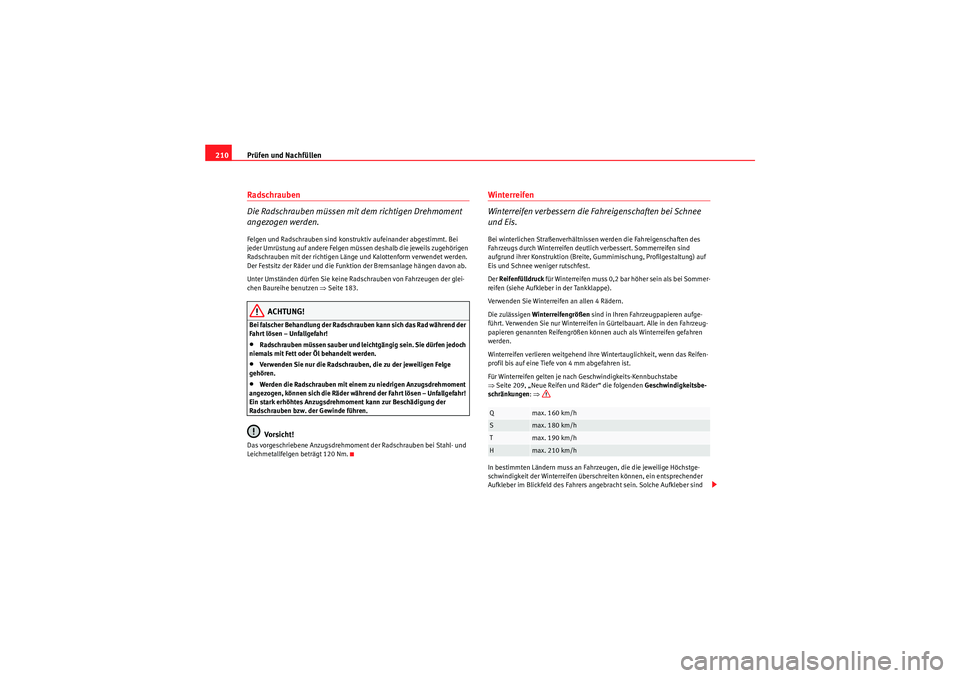

Prüfen und Nachfüllen
210Radschrauben
Die Radschrauben müssen mit dem richtigen Drehmoment
angezogen werden.Felgen und Radschrauben sind konstruktiv aufeinander abgestimmt. Bei
jeder Umrüstung auf andere Felgen müssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Länge und Kalottenform verwendet werden.
Der Festsitz der Räder und die Funktion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Radschrauben von Fahrzeugen der glei-
chen Baureihe benutzen ⇒Seite 183.
ACHTUNG!
Bei falscher Behandlung der Radschrauben kann sich das Rad während der
Fahrt lösen – Unfallgefahr!•Radschrauben müssen sauber und leichtgängig sein. Sie dürfen jedoch
niemals mit Fett oder Öl behandelt werden.•Verwenden Sie nur die Radschrauben, die zu der jeweiligen Felge
gehören.•Werden die Radschrauben mit eine m zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.Vo rsi ch t!
Das vorgeschriebene Anzugsdrehmoment der Radschrauben bei Stahl- und
Leichmetallfelgen beträgt 120 Nm.
Winterreifen
Winterreifen verbessern die Fahreigenschaften bei Schnee
und Eis.Bei winterlichen Straßenverhältnissen werden die Fahreigenschaften des
Fahrzeugs durch Winterreifen deutlich verbessert. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummimischung, Profilgestaltung) auf
Eis und Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2 bar höher sein als bei Sommer-
reifen (siehe Aufkleber in der Tankklappe).
Verwenden Sie Winterreifen an allen 4 Rädern.
Die zulässigen Winterreifengrößen sind in Ihren Fahrzeugpapieren aufge-
führt. Verwenden Sie nur Winterreifen in Gürtelbauart. Alle in den Fahrzeug-
papieren genannten Reifengrößen können auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Wintertauglichkeit, wenn das Reifen-
profil bis auf eine Tiefe von 4 mm abgefahren ist.
Für Winterreifen gelten je nach Geschwindigkeits-Kennbuchstabe
⇒ Seite 209, „Neue Reifen und Räder“ die folgenden Geschwindigkeitsbe-
schränkungen : ⇒
In bestimmten Ländern muss an Fahrzeugen, die die jeweilige Höchstge-
schwindigkeit der Winterreifen überschreiten können, ein entsprechender
Aufkleber im Blickfeld des Fahrers angebracht sein. Solche Aufkleber sind Q
max. 160 km/h
S
max. 180 km/h
T
max. 190 km/h
H
max. 210 km/h
Ibiza ST_DE.book Seite 210 Dienstag, 12. Januar 2010 12:15 12

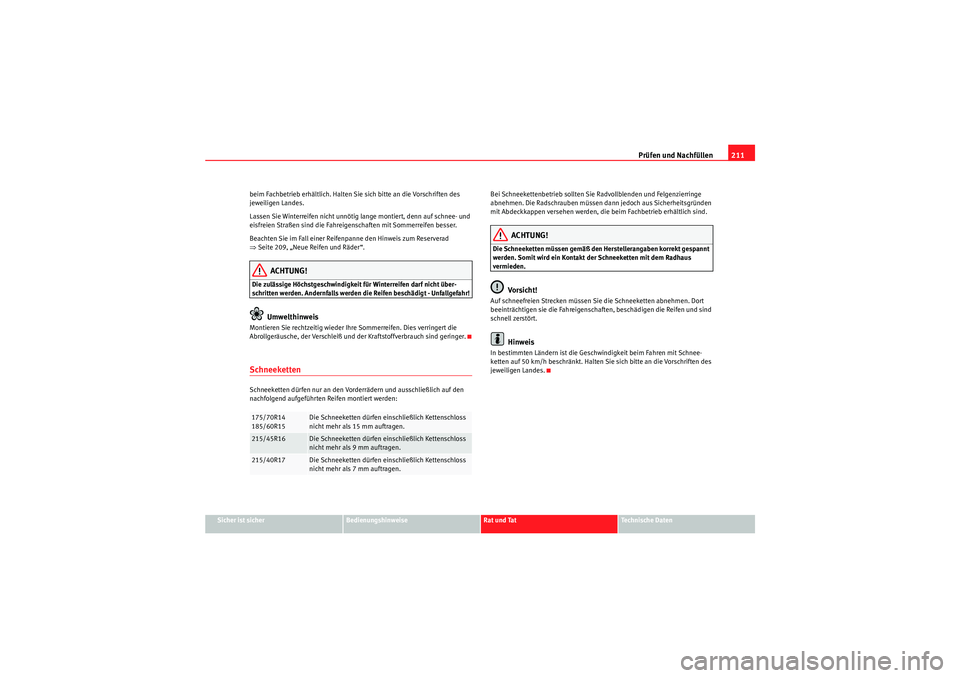

Prüfen und Nachfüllen211
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
beim Fachbetrieb erhältlich. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
Lassen Sie Winterreifen nicht unnötig lange montiert, denn auf schnee- und
eisfreien Straßen sind die Fahreigenschaften mit Sommerreifen besser.
Beachten Sie im Fall einer Reifenpanne den Hinweis zum Reserverad
⇒
Seite 209, „Neue Reifen und Räder“.
ACHTUNG!
Die zulässige Höchstgeschwindigkeit für Winterreifen darf nicht über-
schritten werden. Andernfalls werden die Reifen beschädigt - Unfallgefahr!
Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Sommerreifen. Dies verringert die
Abrollgeräusche, der Verschleiß und der Kraftstoffverbrauch sind geringer.Schneeketten Schneeketten dürfen nur an den Vorderrädern und ausschließlich auf den
nachfolgend aufgeführten Reifen montiert werden: Bei Schneekettenbetrieb sollten Sie Radvollblenden und Felgenzierringe
abnehmen. Die Radschrauben müssen dann jedoch aus Sicherheitsgründen
mit Abdeckkappen versehen werden, die beim Fachbetrieb erhältlich sind.
ACHTUNG!
Die Schneeketten müssen gemäß den Herstellerangaben korrekt gespannt
werden. Somit wird ein Kontakt der Schneeketten mit dem Radhaus
vermieden.
Vo rsi ch t!
Auf schneefreien Strecken müssen Sie die Schneeketten abnehmen. Dort
beeinträchtigen sie die Fahreigenschaften, beschädigen die Reifen und sind
schnell zerstört.
Hinweis
In bestimmten Ländern ist die Geschwindigkeit beim Fahren mit Schnee-
ketten auf 50 km/h beschränkt. Halten Sie sich bitte an die Vorschriften des
jeweiligen Landes.
175/70R14
185/60R15
Die Schneeketten dürfen einschließlich Kettenschloss
nicht mehr als 15 mm auftragen.
215/45R16
Die Schneeketten dürfen einschließlich Kettenschloss
nicht mehr als 9 mm auftragen.
215/40R17
Die Schneeketten dürfen einschließlich Kettenschloss
nicht mehr als 7 mm auftragen.
Ibiza ST_DE.book Seite 211 Dienstag, 12. Januar 2010 12:15 12

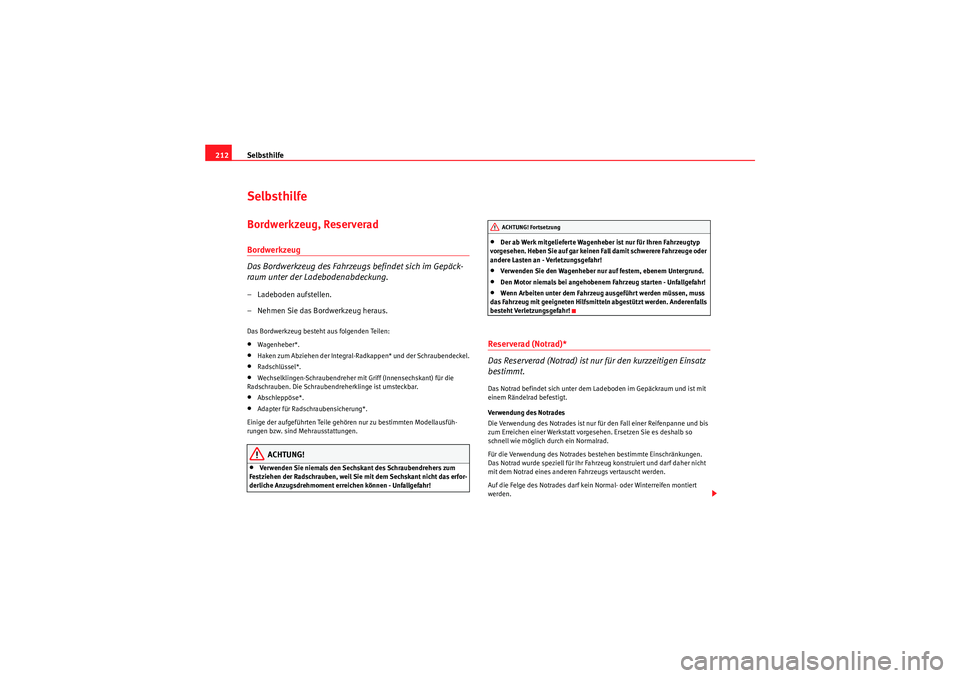

Selbsthilfe
212SelbsthilfeBordwerkzeug, ReserveradBordwerkzeug
Das Bordwerkzeug des Fahrzeugs befindet sich im Gepäck-
raum unter der Ladebodenabdeckung.– Ladeboden aufstellen.
– Nehmen Sie das Bordwerkzeug heraus.Das Bordwerkzeug besteht aus folgenden Teilen:•Wagenheber*.•Haken zum Abziehen der Integral-Radkappen* und der Schraubendeckel.•Radschlüssel*.•Wechselklingen-Schraubendreher mit Griff (Innensechskant) für die
Radschrauben. Die Schraubendreherklinge ist umsteckbar.•Abschleppöse*.•Adapter für Radschraubensicherung*.
Einige der aufgeführten Teile gehören nur zu bestimmten Modellausfüh-
rungen bzw. sind Mehrausstattungen.ACHTUNG!
•Verwenden Sie niemals den Sechskant des Schraubendrehers zum
Festziehen der Radschrauben, weil Sie mit dem Sechskant nicht das erfor-
derliche Anzugsdrehmoment erreichen können - Unfallgefahr!
•Der ab Werk mitgelieferte Wagenheber ist nur für Ihren Fahrzeugtyp
vorgesehen. Heben Sie auf gar keinen Fall damit schwerere Fahrzeuge oder
andere Lasten an - Verletzungsgefahr!•Verwenden Sie den Wagenheber nur auf festem, ebenem Untergrund.•Den Motor niemals bei angehobenem Fahrzeug starten - Unfallgefahr!•Wenn Arbeiten unter dem Fahrzeug ausgeführt werden müssen, muss
das Fahrzeug mit geeigneten Hilfsmitteln abgestützt werden. Anderenfalls
besteht Verletzungsgefahr!
Reserverad (Notrad)*
Das Reserverad (Notrad) ist nur für den kurzzeitigen Einsatz
bestimmt.Das Notrad befindet sich unter dem Ladeboden im Gepäckraum und ist mit
einem Rändelrad befestigt.
Verwendung des Notrades
Die Verwendung des Notrades ist nur für den Fall einer Reifenpanne und bis
zum Erreichen einer Werkstatt vorgesehen. Ersetzen Sie es deshalb so
schnell wie möglich durch ein Normalrad.
Für die Verwendung des Notrades bestehen bestimmte Einschränkungen.
Das Notrad wurde speziell für Ihr Fahrzeug konstruiert und darf daher nicht
mit dem Notrad eines anderen Fahrzeugs vertauscht werden.
Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
ACHTUNG! Fortsetzung
Ibiza ST_DE.book Seite 212 Dienstag, 12. Januar 2010 12:15 12

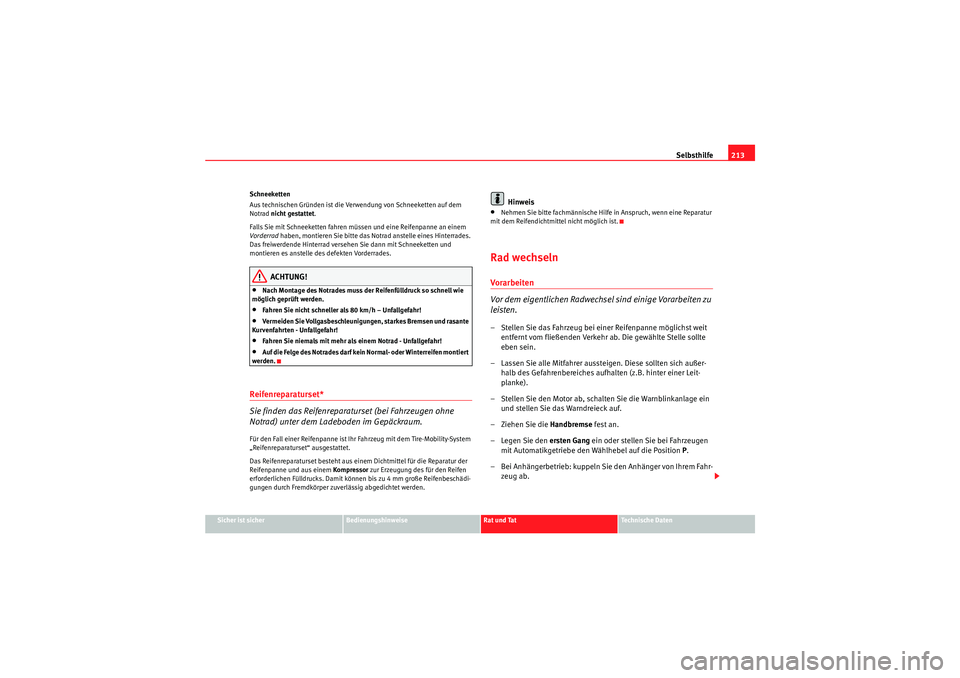

Selbsthilfe213
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Schneeketten
Aus technischen Gründen ist die Verwendung von Schneeketten auf dem
Notrad
nicht gestattet.
Falls Sie mit Schneeketten fahren müssen und eine Reifenpanne an einem
Vorderrad haben, montieren Sie bitte das Notrad anstelle eines Hinterrades.
Das freiwerdende Hinterrad versehen Sie dann mit Schneeketten und
montieren es anstelle des defekten Vorderrades.
ACHTUNG!
•Nach Montage des Notrades muss der Reifenfülldruck so schnell wie
möglich geprüft werden.•Fahren Sie nicht schneller als 80 km/h – Unfallgefahr!•Vermeiden Sie Vollgasbeschleunigungen, starkes Bremsen und rasante
Kurvenfahrten - Unfallgefahr!•Fahren Sie niemals mit mehr als einem Notrad - Unfallgefahr!•Auf die Felge des Notrades darf kein Normal- oder Winterreifen montiert
werden.
Reifenreparaturset*
Sie finden das Reifenreparaturset (bei Fahrzeugen ohne
Notrad) unter dem Ladeboden im Gepäckraum.Für den Fall einer Reifenpanne ist Ihr Fahrzeug mit dem Tire-Mobility-System
„Reifenreparaturset“ ausgestattet.
Das Reifenreparaturset besteht aus einem Dichtmittel für die Reparatur der
Reifenpanne und aus einem Kompressor zur Erzeugung des für den Reifen
erforderlichen Fülldrucks. Damit können bis zu 4 mm große Reifenbeschädi-
gungen durch Fremdkörper zuverlässig abgedichtet werden.
Hinweis
•Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.Rad wechselnVorarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
leisten.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit entfernt vom fließenden Verkehr ab. Die gewählte Stelle sollte
eben sein.
– Lassen Sie alle Mitfahrer aussteigen. Diese sollten sich außer- halb des Gefahrenbereiches aufhalten (z.B. hinter einer Leit-
planke).
– Stellen Sie den Motor ab, schalten Sie die Warnblinkanlage ein und stellen Sie das Warndreieck auf.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab.
Ibiza ST_DE.book Seite 213 Dienstag, 12. Januar 2010 12:15 12

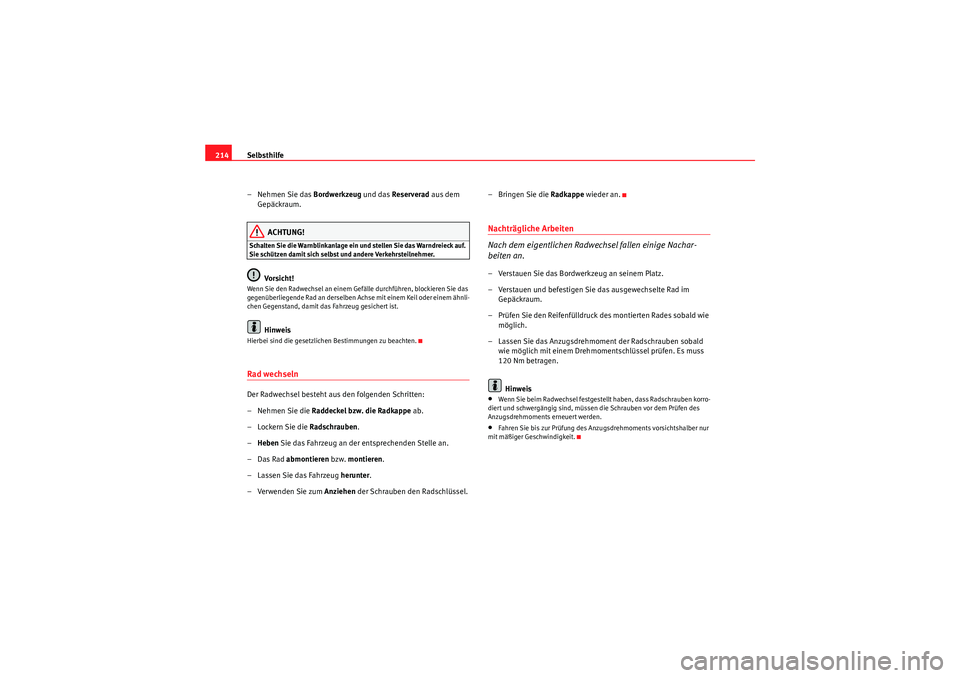

Selbsthilfe
214
–Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie die Warnblinkanlage ein und stellen Sie das Warndreieck auf.
Sie schützen damit sich selbst und andere Verkehrsteilnehmer.
Vo rsi ch t!
Wenn Sie den Radwechsel an einem Gefälle durchführen, blockieren Sie das
gegenüberliegende Rad an derselben Achse mit einem Keil oder einem ähnli-
chen Gegenstand, damit das Fahrzeug gesichert ist.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten:
– Nehmen Sie die Raddeckel bzw. die Radkappe ab.
–Lockern Sie die Radschrauben .
– Heben Sie das Fahrzeug an der entsprechenden Stelle an.
–Das Rad abmontieren bzw. montieren .
–Lassen Sie das Fahrzeug herunter .
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel. – Bringen Sie die
Radkappe wieder an.
Nachträgliche Arbeiten
Nach dem eigentlichen Radwechsel fallen einige Nachar-
beiten an.– Verstauen Sie das Bordwerkzeug an seinem Platz.
– Verstauen und befestigen Sie das ausgewechselte Rad im
Gepäckraum.
– Prüfen Sie den Reifenfülldruck des montierten Rades sobald wie möglich.
– Lassen Sie das Anzugsdrehmoment der Radschrauben sobald wie möglich mit einem Drehmomentschlüssel prüfen. Es muss
120 Nm betragen.
Hinweis•Wenn Sie beim Radwechsel festgestellt haben, dass Radschrauben korro-
diert und schwergängig sind, müssen die Schrauben vor dem Prüfen des
Anzugsdrehmoments erneuert werden.•Fahren Sie bis zur Prüfung des Anzugsdrehmoments vorsichtshalber nur
mit mäßiger Geschwindigkeit.
Ibiza ST_DE.book Seite 214 Dienstag, 12. Januar 2010 12:15 12

Selbsthilfe215
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem Drahthaken abnehmen ⇒Abb. 131 .
– Den Haken in eine der Aufnahmen in der Radvollblende einsetzen.
Einbauen
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie den Druck zuerst an der Ste lle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende einrasten.
Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die
Radschrauben gelockert werden.Lockern
–Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen Sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach links ⇒ Abb. 132 .
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist.

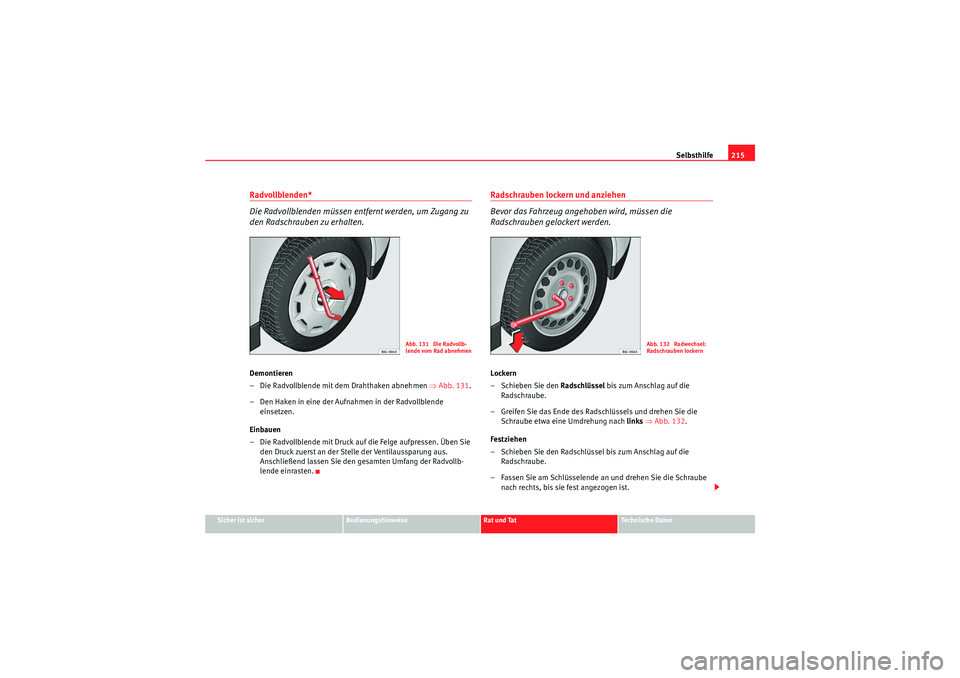

Abb. 131 Die Radvollb-
lende vom Rad abnehmen
Abb. 132 Radwechsel:
Radschrauben lockern
Ibiza ST_DE.book Seite 215 Dienstag, 12. Januar 2010 12:15 12
