2009 Seat Ibiza ST Betriebsanleitung (in German)

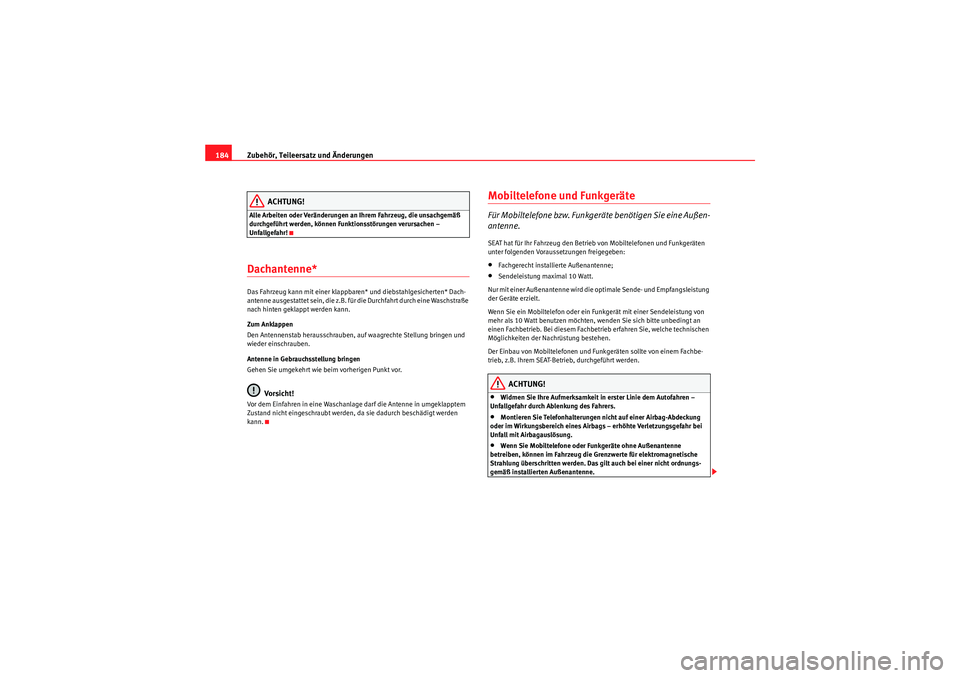

Zubehör, Teileersatz und Änderungen
184
ACHTUNG!
Alle Arbeiten oder Veränderungen an Ihrem Fahrzeug, die unsachgemäß
durchgeführt werden, können Funktionsstörungen verursachen –
Unfallgefahr!Dachantenne* Das Fahrzeug kann mit einer klappbaren* und diebstahlgesicherten* Dach-
antenne ausgestattet sein, die z.B. für die Durchfahrt durch eine Waschstraße
nach hinten geklappt werden kann.
Zum Anklappen
Den Antennenstab herausschrauben, auf waagrechte Stellung bringen und
wieder einschrauben.
Antenne in Gebrauchsstellung bringen
Gehen Sie umgekehrt wie beim vorherigen Punkt vor.
Vo rsi ch t!
Vor dem Einfahren in eine Waschanlage darf die Antenne in umgeklapptem
Zustand nicht eingeschraubt werden, da sie dadurch beschädigt werden
kann.
Mobiltelefone und FunkgeräteFür Mobiltelefone bzw. Funkgeräte benötigen Sie eine Außen-
antenne. SEAT hat für Ihr Fahrzeug den Betrieb von Mobiltelefonen und Funkgeräten
unter folgenden Voraussetzungen freigegeben:•Fachgerecht installierte Außenantenne;•Sendeleistung maximal 10 Watt.
Nur mit einer Außenantenne wird die optimale Sende- und Empfangsleistung
der Geräte erzielt.
Wenn Sie ein Mobiltelefon oder ein Funkgerät mit einer Sendeleistung von
mehr als 10 Watt benutzen möchten, wenden Sie sich bitte unbedingt an
einen Fachbetrieb. Bei diesem Fachbetrieb erfahren Sie, welche technischen
Möglichkeiten der Nachrüstung bestehen.
Der Einbau von Mobiltelefonen und Funkgeräten sollte von einem Fachbe-
trieb, z.B. Ihrem SEAT-Betrieb, durchgeführt werden.ACHTUNG!
•Widmen Sie Ihre Aufmerksamkeit in erster Linie dem Autofahren –
Unfallgefahr durch Ablenkung des Fahrers.•Montieren Sie Telefonhalterungen nicht auf einer Airbag-Abdeckung
oder im Wirkungsbereich eines Airbags – erhöhte Verletzungsgefahr bei
Unfall mit Airbagauslösung.•Wenn Sie Mobiltelefone oder Funkgeräte ohne Außenantenne
betreiben, können im Fahrzeug die Grenzwerte für elektromagnetische
Strahlung überschritten werden. Das gilt auch bei einer nicht ordnungs-
gemäß installierten Außenantenne.
Ibiza ST_DE.book Seite 184 Dienstag, 12. Januar 2010 12:15 12

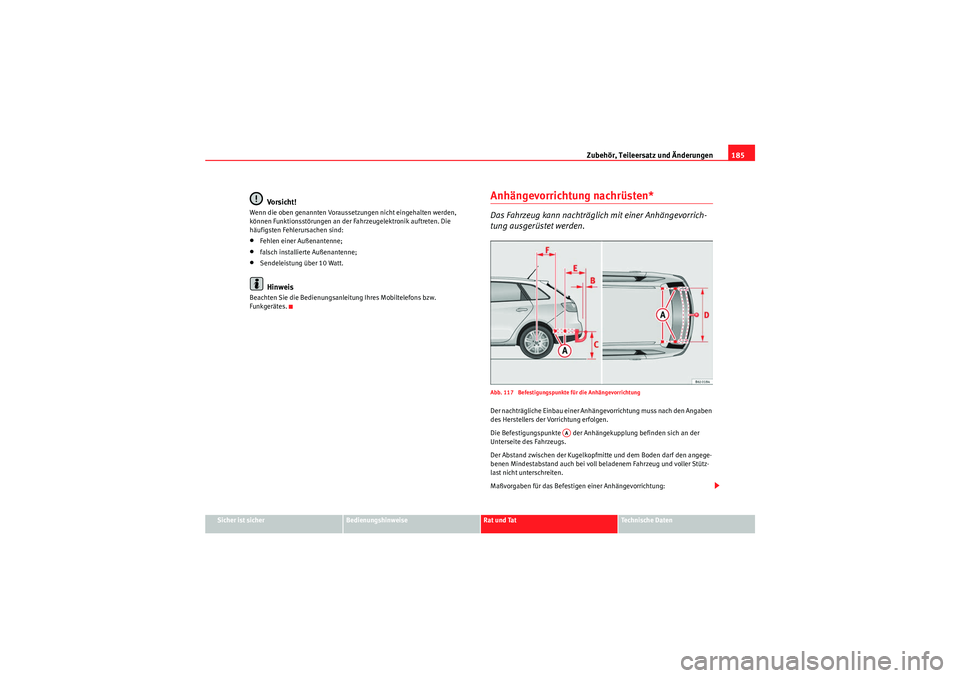

Zubehör, Teileersatz und Änderungen185
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Vo rsi ch t!
Wenn die oben genannten Voraussetzungen nicht eingehalten werden,
können Funktionsstörungen an der Fahrzeugelektronik auftreten. Die
häufigsten Fehlerursachen sind:•Fehlen einer Außenantenne;•falsch installierte Außenantenne;•Sendeleistung über 10 Watt.Hinweis
Beachten Sie die Bedienungsanleitung Ihres Mobiltelefons bzw.
Funkgerätes.
Anhängevorrichtung nachrüsten*Das Fahrzeug kann nachträglich mit einer Anhängevorrich-
tung ausgerüstet werden.Abb. 117 Befestigungspunkte für die AnhängevorrichtungDer nachträgliche Einbau einer Anhängevorrichtung muss nach den Angaben
des Herstellers der Vorrichtung erfolgen.
Die Befestigungspunkte der Anhängekupplung befinden sich an der
Unterseite des Fahrzeugs.
Der Abstand zwischen der Kugelkopfmitte und dem Boden darf den angege-
benen Mindestabstand auch bei voll beladenem Fahrzeug und voller Stütz-
last nicht unterschreiten.
Maßvorgaben für das Befestigen einer Anhängevorrichtung:
AA
Ibiza ST_DE.book Seite 185 Dienstag, 12. Januar 2010 12:15 12

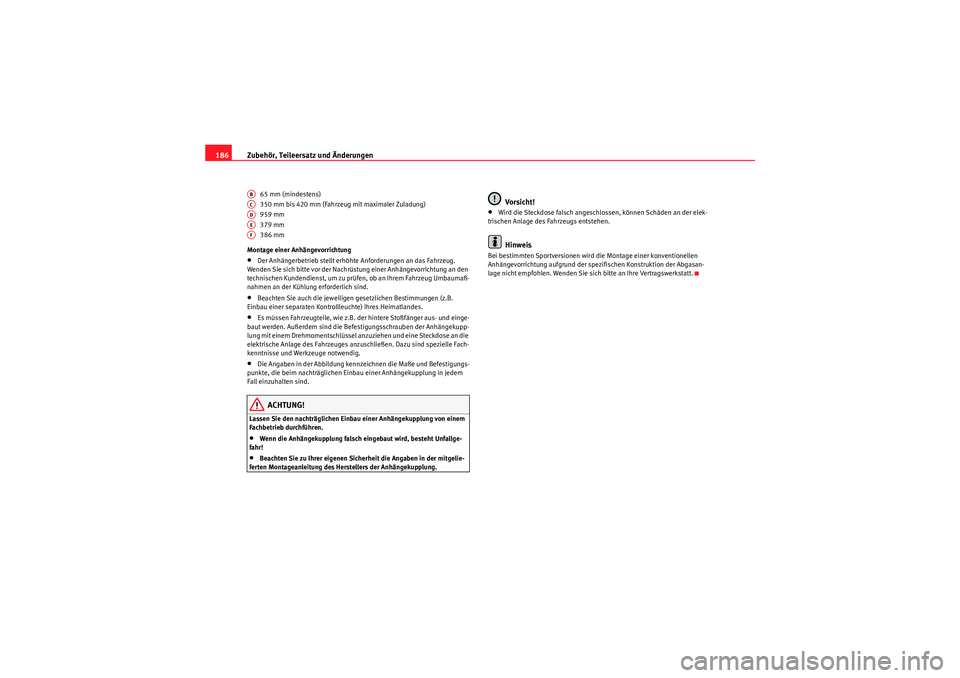

Zubehör, Teileersatz und Änderungen
186
65 mm (mindestens)
350 mm bis 420 mm (Fahrzeug mit maximaler Zuladung)
959 mm
379 mm
386 mm
Montage einer Anhängevorrichtung
•Der Anhängerbetrieb stellt erhöhte Anforderungen an das Fahrzeug.
Wenden Sie sich bitte vor der Nachrüstung einer Anhängevorrichtung an den
technischen Kundendienst, um zu prüfen, ob an Ihrem Fahrzeug Umbaumaß-
nahmen an der Kühlung erforderlich sind.•Beachten Sie auch die jeweiligen gesetzlichen Bestimmungen (z.B.
Einbau einer separaten Kontrollleuchte) Ihres Heimatlandes.•Es müssen Fahrzeugteile, wie z.B. der hintere Stoßfänger aus- und einge-
baut werden. Außerdem sind die Befestigungsschrauben der Anhängekupp-
lung mit einem Drehmomentschlüssel an zuziehen und eine Steckdose an die
elektrische Anlage des Fahrzeuges anzuschließen. Dazu sind spezielle Fach-
kenntnisse und Werkzeuge notwendig.•Die Angaben in der Abbildung kennzeichnen die Maße und Befestigungs-
punkte, die beim nachträglichen Einbau einer Anhängekupplung in jedem
Fall einzuhalten sind.ACHTUNG!
Lassen Sie den nachträglichen Einbau einer Anhängekupplung von einem
Fachbetrieb durchführen.•Wenn die Anhängekupplung falsch eingebaut wird, besteht Unfallge-
fahr!•Beachten Sie zu Ihrer eigenen Sicherheit die Angaben in der mitgelie-
ferten Montageanleitung des Herstellers der Anhängekupplung.
Vo rsi ch t!
•Wird die Steckdose falsch angeschlossen, können Schäden an der elek-
trischen Anlage des Fahrzeugs entstehen.Hinweis
Bei bestimmten Sportversionen wird die Montage einer konventionellen
Anhängevorrichtung aufgrund der spezifischen Konstruktion der Abgasan-
lage nicht empfohlen. Wenden Sie sich bitte an Ihre Vertragswerkstatt.
ABACADAEAF
Ibiza ST_DE.book Seite 186 Dienstag, 12. Januar 2010 12:15 12

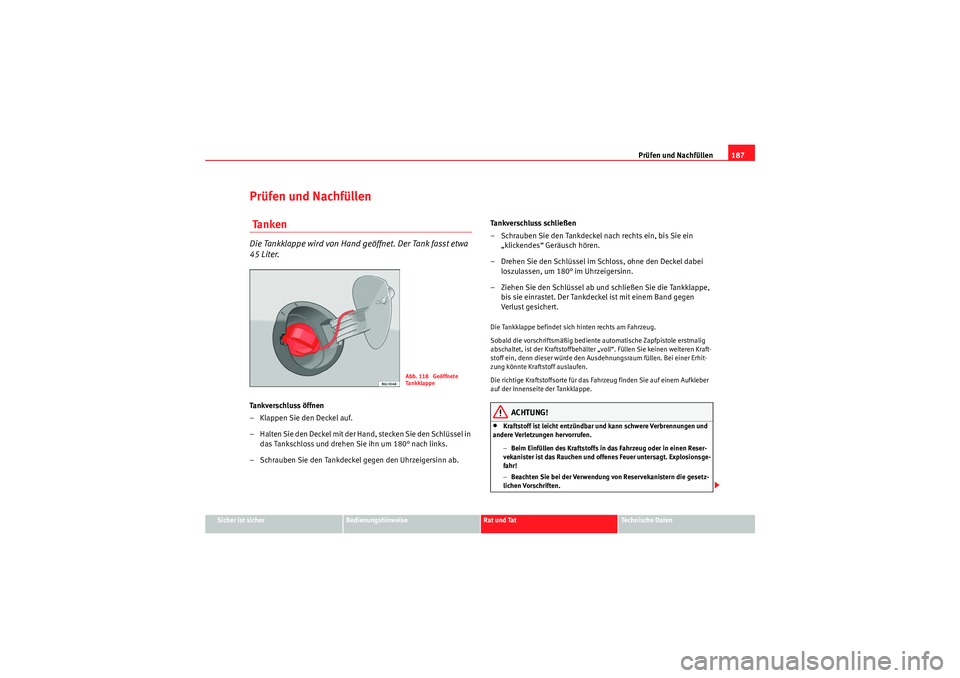

Prüfen und Nachfüllen187
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Prüfen und Nachfüllen Ta n k e nDie Tankklappe wird von Hand geöffnet. Der Tank fasst etwa
45 Liter.Ta n k v e r s c h l u s s ö f f n e n
– Klappen Sie den Deckel auf.
– Halten Sie den Deckel mit der Hand, stecken Sie den Schlüssel in
das Tankschloss und drehen Sie ihn um 180° nach links.
– Schrauben Sie den Tankdeckel gegen den Uhrzeigersinn ab. Tankverschluss schließen
– Schrauben Sie den Tankdeckel nach rechts ein, bis Sie ein
„klickendes“ Geräusch hören.
– Drehen Sie den Schlüssel im Schloss, ohne den Deckel dabei loszulassen, um 180° im Uhrzeigersinn.
– Ziehen Sie den Schlüssel ab und schließen Sie die Tankklappe, bis sie einrastet. Der Tankdeckel ist mit einem Band gegen
Verlust gesicher t.
Die Tankklappe befindet sich hinten rechts am Fahrzeug.
Sobald die vorschriftsmäßig bediente automatische Zapfpistole erstmalig
abschaltet, ist der Kraftstoffbehälter „voll“. Füllen Sie keinen weiteren Kraft-
stoff ein, denn dieser würde den Ausdehnungsraum füllen. Bei einer Erhit-
zung könnte Kraftstoff auslaufen.
Die richtige Kraftstoffsorte für das Fahrzeug finden Sie auf einem Aufkleber
auf der Innenseite der Tankklappe.
ACHTUNG!
•Kraftstoff ist leicht entzündbar und kann schwere Verbrennungen und
andere Verletzungen hervorrufen.
−Beim Einfüllen des Kraftstoffs in das Fahrzeug oder in einen Reser-
vekanister ist das Rauchen und offenes Feuer untersagt. Explosionsge-
fahr!
− Beachten Sie bei der Verwendung von Reservekanistern die gesetz-
lichen Vorschriften.
Abb. 118 Geöffnete
Tankklappe
Ibiza ST_DE.book Seite 187 Dienstag, 12. Januar 2010 12:15 12

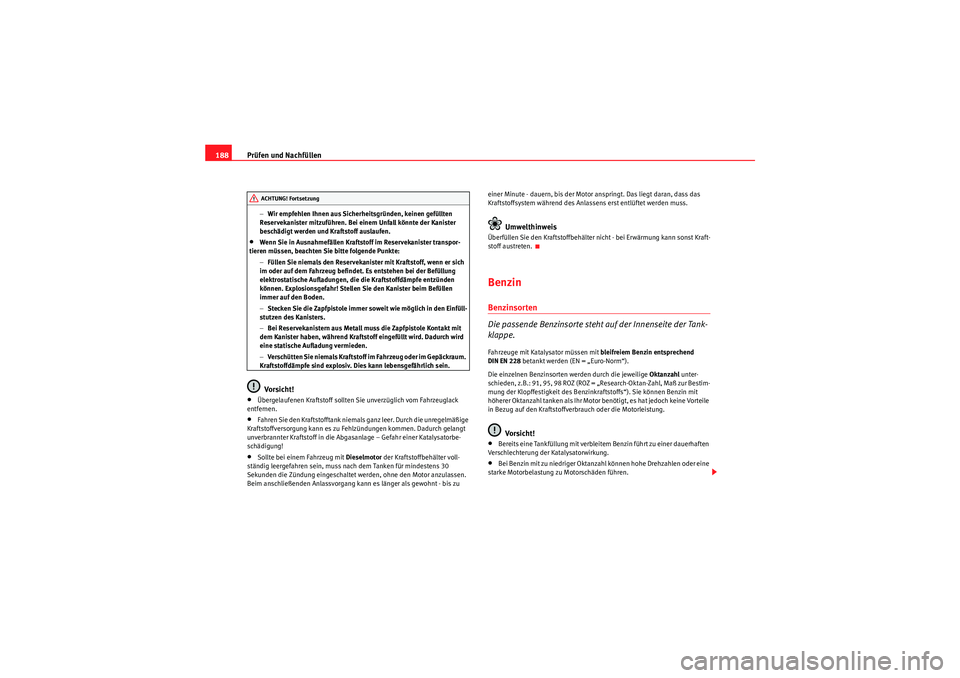

Prüfen und Nachfüllen
188
− Wir empfehlen Ihnen aus Sicherheitsgründen, keinen gefüllten
Reservekanister mitzuführen. Bei einem Unfall könnte der Kanister
beschädigt werden und Kraftstoff auslaufen.•Wenn Sie in Ausnahmefällen Kraftstoff im Reservekanister transpor-
tieren müssen, beachten Sie bitte folgende Punkte:
−Füllen Sie niemals den Reservekanister mit Kraftstoff, wenn er sich
im oder auf dem Fahrzeug befindet. Es entstehen bei der Befüllung
elektrostatische Aufladungen, die die Kraftstoffdämpfe entzünden
können. Explosionsgefahr! Stellen Sie den Kanister beim Befüllen
immer auf den Boden.
− Stecken Sie die Zapfpistole immer soweit wie möglich in den Einfüll-
stutzen des Kanisters.
− Bei Reservekanistern aus Metall muss die Zapfpistole Kontakt mit
dem Kanister haben, während Kraftstoff eingefüllt wird. Dadurch wird
eine statische Aufladung vermieden.
− Verschütten Sie niemals Kraftstoff im Fahrzeug oder im Gepäckraum.
Kraftstoffdämpfe sind explosiv. Dies kann lebensgefährlich sein.Vo rsi ch t!
•Übergelaufenen Kraftstoff sollten Sie unverzüglich vom Fahrzeuglack
entfernen.•Fahren Sie den Kraftstofftank niemals ganz leer. Durch die unregelmäßige
Kraftstoffversorgung kann es zu Fehlzündungen kommen. Dadurch gelangt
unverbrannter Kraftstoff in die Abgasanlage – Gefahr einer Katalysatorbe-
schädigung!•Sollte bei einem Fahrzeug mit Dieselmotor der Kraftstoffbehälter voll-
ständig leergefahren sein, muss nach dem Tanken für mindestens 30
Sekunden die Zündung eingeschaltet werden, ohne den Motor anzulassen.
Beim anschließenden Anlassvorgang kann es länger als gewohnt - bis zu einer Minute - dauern, bis der Motor anspringt. Das liegt daran, dass das
Kraftstoffsystem während des Anlassens erst entlüftet werden muss.
Umwelthinweis
Überfüllen Sie den Kraftstoffbehälter nicht - bei Erwärmung kann sonst Kraft-
stoff austreten. BenzinBenzinsorten
Die passende Benzinsorte steht auf der Innenseite der Tank-
klappe.Fahrzeuge mit Katalysator müssen mit
bleifreiem Benzin entsprechend
DIN EN 228 betankt werden (EN = „Euro-Norm“).
Die einzelnen Benzinsorten werden durch die jeweilige Oktanzahl unter-
schieden, z.B.: 91, 95, 98 ROZ (ROZ = „Research-Oktan-Zahl, Maß zur Bestim-
mung der Klopffestigkeit des Benzinkraftstoffs“). Sie können Benzin mit
höherer Oktanzahl tanken als Ihr Motor benötigt, es hat jedoch keine Vorteile
in Bezug auf den Kraftstoffverbrauch oder die Motorleistung.
Vo rsi ch t!
•Bereits eine Tankfüllung mit verbleitem Benzin führt zu einer dauerhaften
Verschlechterung der Katalysatorwirkung.•Bei Benzin mit zu niedriger Oktanzahl können hohe Drehzahlen oder eine
starke Motorbelastung zu Motorschäden führen.
ACHTUNG! Fortsetzung
Ibiza ST_DE.book Seite 188 Dienstag, 12. Januar 2010 12:15 12

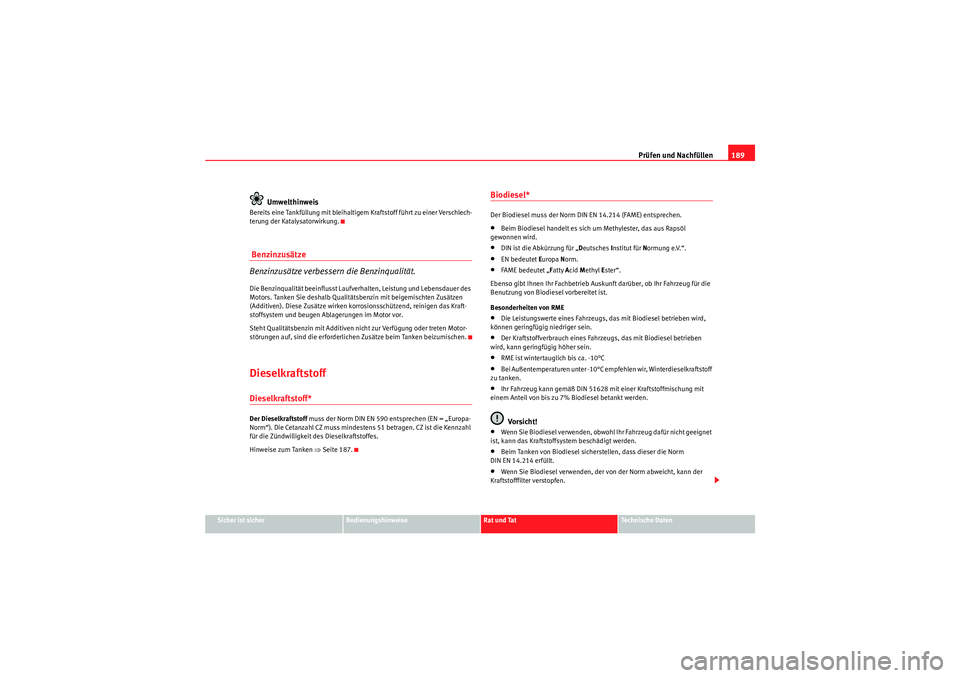

Prüfen und Nachfüllen189
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Umwelthinweis
Bereits eine Tankfüllung mit bleihaltigem Kraftstoff führt zu einer Verschlech-
terung der Katalysatorwirkung. Benzinzusätze
Benzinzusätze verbessern die Benzinqualität.Die Benzinqualität beeinflusst Laufverhalten, Leistung und Lebensdauer des
Motors. Tanken Sie deshalb Qualitätsbenzin mit beigemischten Zusätzen
(Additiven). Diese Zusätze wirken korrosionsschützend, reinigen das Kraft-
stoffsystem und beugen Ablagerungen im Motor vor.
Steht Qualitätsbenzin mit Additiven nicht zur Verfügung oder treten Motor-
störungen auf, sind die erforderlichen Zusätze beim Tanken beizumischen.DieselkraftstoffDieselkraftstoff*Der Dieselkraftstoff muss der Norm DIN EN 590 entsprechen (EN = „Europa-
Norm“). Die Cetanzahl CZ muss mindestens 51 betragen. CZ ist die Kennzahl
für die Zündwilligkeit des Dieselkraftstoffes.
Hinweise zum Tanken ⇒ Seite 187.
Biodiesel* Der Biodiesel muss der Norm DIN EN 14.214 (FAME) entsprechen.•Beim Biodiesel handelt es sich um Methylester, das aus Rapsöl
gewonnen wird.•DIN ist die Abkürzung für „ Deutsches Institut für N ormung e.V.“.•EN bedeutet Europa Norm.•FAME bedeutet „ Fatty Acid Methyl Ester“.
Ebenso gibt Ihnen Ihr Fachbetrieb Auskunft darüber, ob Ihr Fahrzeug für die
Benutzung von Biodiesel vorbereitet ist.
Besonderheiten von RME•Die Leistungswerte eines Fahrzeugs, das mit Biodiesel betrieben wird,
können geringfügig niedriger sein.•Der Kraftstoffverbrauch eines Fahrzeugs, das mit Biodiesel betrieben
wird, kann geringfügig höher sein.•RME ist wintertauglich bis ca. -10°C•Bei Außentemperaturen unter -10°C empfehlen wir, Winterdieselkraftstoff
zu tanken.•Ihr Fahrzeug kann gemäß DIN 51628 mit einer Kraftstoffmischung mit
einem Anteil von bis zu 7% Biodiesel betankt werden.Vo rsi ch t!
•Wenn Sie Biodiesel verwenden, obwohl Ihr Fahrzeug dafür nicht geeignet
ist, kann das Kraftstoffsystem beschädigt werden.•Beim Tanken von Biodiesel sicherstellen, dass dieser die Norm
DIN EN 14.214 erfüllt.•Wenn Sie Biodiesel verwenden, der von der Norm abweicht, kann der
Kraftstofffilter verstopfen.
Ibiza ST_DE.book Seite 189 Dienstag, 12. Januar 2010 12:15 12

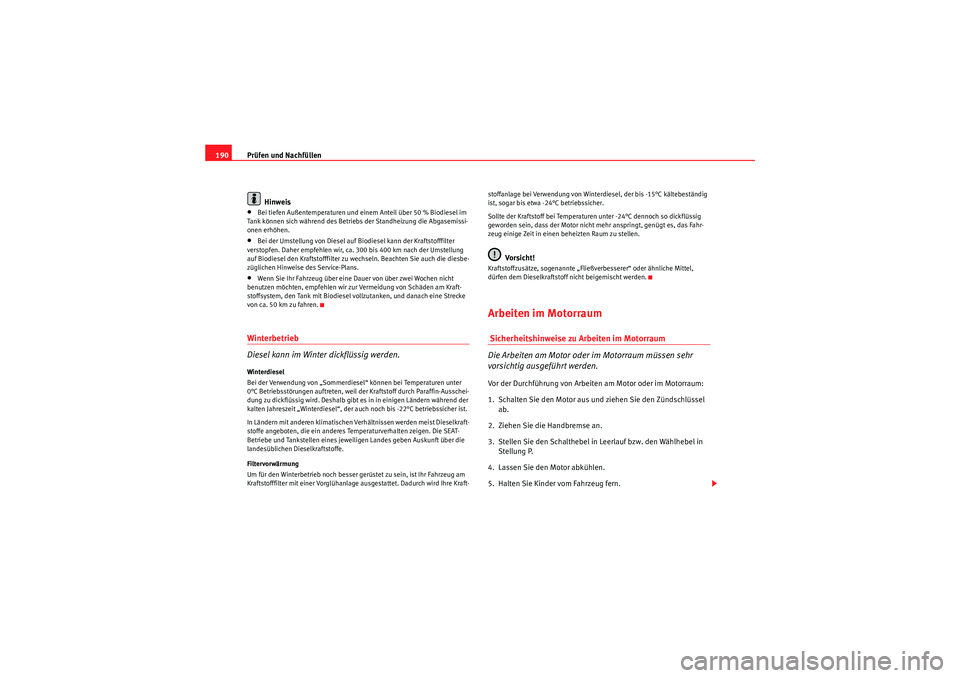

Prüfen und Nachfüllen
190
Hinweis•Bei tiefen Außentemperaturen und einem Anteil über 50 % Biodiesel im
Tank können sich während des Betriebs der Standheizung die Abgasemissi-
onen erhöhen.•Bei der Umstellung von Diesel auf Biodiesel kann der Kraftstofffilter
verstopfen. Daher empfehlen wir, ca. 300 bis 400 km nach der Umstellung
auf Biodiesel den Kraftstofffilter zu wechseln. Beachten Sie auch die diesbe-
züglichen Hinweise des Service-Plans.•Wenn Sie Ihr Fahrzeug über eine Dauer von über zwei Wochen nicht
benutzen möchten, empfehlen wir zur Vermeidung von Schäden am Kraft-
stoffsystem, den Tank mit Biodiesel vollzutanken, und danach eine Strecke
von ca. 50 km zu fahren.Winterbetrieb
Diesel kann im Winter dickflüssig werden.Winterdiesel
Bei der Verwendung von „Sommerdiesel“ können bei Temperaturen unter
0°C Betriebsstörungen auftreten, weil der Kraftstoff durch Paraffin-Ausschei-
dung zu dickflüssig wird. Deshalb gibt es in in einigen Ländern während der
kalten Jahreszeit „Winterdiesel“, der auch noch bis -22°C betriebssicher ist.
In Ländern mit anderen klimatischen Verhältnissen werden meist Dieselkraft-
stoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die SEAT-
Betriebe und Tankstellen eines jeweilig en Landes geben Auskunft über die
landesüblichen Dieselkraftstoffe.
Filtervorwärmung
Um für den Winterbetrieb noch besser gerüstet zu sein, ist Ihr Fahrzeug am
Kraftstofffilter mit einer Vorglühanlage ausgestattet. Dadurch wird Ihre Kraft- stoffanlage bei Verwendung von Winterdiesel, der bis -15°C kältebeständig
ist, sogar bis etwa -24°C betriebssicher.
Sollte der Kraftstoff bei Temperaturen unter -24°C dennoch so dickflüssig
geworden sein, dass der Motor nicht mehr anspringt, genügt es, das Fahr-
zeug einige Zeit in einen beheizten Raum zu stellen.
Vo rsi ch t!
Kraftstoffzusätze, sogenannte „Fließverbesserer“ oder ähnliche Mittel,
dürfen dem Dieselkraftstoff nicht beigemischt werden.Arbeiten im Motorraum Sicherheitshinweise zu Arbeiten im Motorraum
Die Arbeiten am Motor oder im Motorraum müssen sehr
vorsichtig ausgeführt werden.Vor der Durchführung
von Arbeiten am Motor oder im Motorraum:
1. Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel ab.
2. Ziehen Sie die Handbremse an.
3. Stellen Sie den Schalthebel in Leerlauf bzw. den Wählhebel in Stellung P.
4. Lassen Sie den Motor abkühlen.
5. Halten Sie Kinder vom Fahrzeug fern.
Ibiza ST_DE.book Seite 190 Dienstag, 12. Januar 2010 12:15 12

Prüfen und Nachfüllen191
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

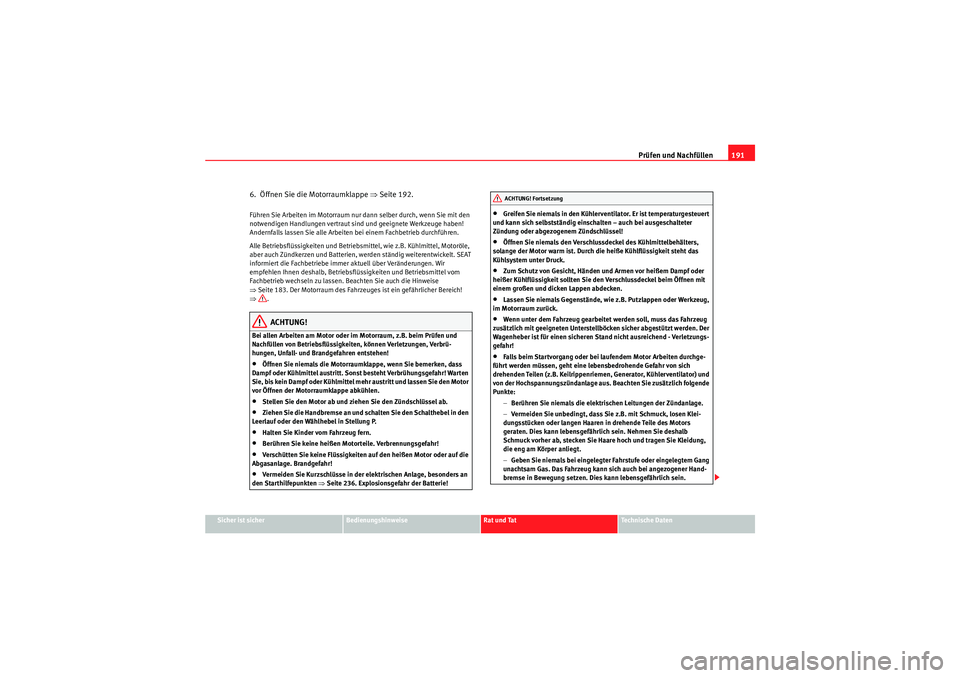

6. Öffnen Sie die Motorraumklappe ⇒Seite 192.Führen Sie Arbeiten im Motorraum nur dann selber durch, wenn Sie mit den
notwendigen Handlungen vertraut si nd und geeignete Werkzeuge haben!
Andernfalls lassen Sie alle Arbeiten bei einem Fachbetrieb durchführen.
Alle Betriebsflüssigkeiten und Betriebsmittel, wie z.B. Kühlmittel, Motoröle,
aber auch Zündkerzen und Batterien, werden ständig weiterentwickelt. SEAT
informiert die Fachbetriebe immer aktuell über Veränderungen. Wir
empfehlen Ihnen deshalb, Betriebsflüssigkeiten und Betriebsmittel vom
Fachbetrieb wechseln zu lassen. Beachten Sie auch die Hinweise
⇒ Seite 183. Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich!
⇒ .
ACHTUNG!
Bei allen Arbeiten am Motor oder im Motorraum, z.B. beim Prüfen und
Nachfüllen von Betriebsflüssigkeiten, können Verletzungen, Verbrü-
hungen, Unfall- und Brandgefahren entstehen!•Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf oder Kühlmittel austritt. Sonst besteht Verbrühungsgefahr! Warten
Sie, bis kein Dampf oder Kühlmittel mehr austritt und lassen Sie den Motor
vor Öffnen der Motorraumklappe abkühlen.•Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.•Ziehen Sie die Handbremse an und schalten Sie den Schalthebel in den
Leerlauf oder den Wählhebel in Stellung P.•Halten Sie Kinder vom Fahrzeug fern.•Berühren Sie keine heißen Motorteile. Verbrennungsgefahr!•Verschütten Sie keine Flüssigkeiten auf den heißen Motor oder auf die
Abgasanlage. Brandgefahr!•Vermeiden Sie Kurzschlüsse in der elektrischen Anlage, besonders an
den Starthilfepunkten ⇒Seite 236. Explosionsgefahr der Batterie!
•Greifen Sie niemals in den Kühlerventilator. Er ist temperaturgesteuert
und kann sich selbstständig einschalten – auch bei ausgeschalteter
Zündung oder abgezogenem Zündschlüssel!•Öffnen Sie niemals den Verschlussdeckel des Kühlmittelbehälters,
solange der Motor warm ist. Durch die heiße Kühlflüssigkeit steht das
Kühlsystem unter Druck.•Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder
heißer Kühlflüssigkeit sollten Sie den Verschlussdeckel beim Öffnen mit
einem großen und dicken Lappen abdecken.•Lassen Sie niemals Gegenstände, wie z.B. Putzlappen oder Werkzeug,
im Motorraum zurück.•Wenn unter dem Fahrzeug gearbeitet werden soll, muss das Fahrzeug
zusätzlich mit geeigneten Unterstellböcken sicher abgestützt werden. Der
Wagenheber ist für einen sicheren Stand nicht ausreichend - Verletzungs-
gefahr!•Falls beim Startvorgang oder bei laufendem Motor Arbeiten durchge-
führt werden müssen, geht eine lebensbedrohende Gefahr von sich
drehenden Teilen (z.B. Keilrippenriemen, Generator, Kühlerventilator) und
von der Hochspannungszündanlage aus. Beachten Sie zusätzlich folgende
Punkte:
−Berühren Sie niemals die elektrischen Leitungen der Zündanlage.
− Vermeiden Sie unbedingt, dass Sie z.B. mit Schmuck, losen Klei-
dungsstücken oder langen Haaren in drehende Teile des Motors
geraten. Dies kann lebensgefährlich sein. Nehmen Sie deshalb
Schmuck vorher ab, stecken Sie Haare hoch und tragen Sie Kleidung,
die eng am Körper anliegt.
− Geben Sie niemals bei eingelegter Fahrstufe oder eingelegtem Gang
unachtsam Gas. Das Fahrzeug kann sich auch bei angezogener Hand-
bremse in Bewegung setzen. Dies kann lebensgefährlich sein.ACHTUNG! Fortsetzung
Ibiza ST_DE.book Seite 191 Dienstag, 12. Januar 2010 12:15 12
