2009 Hyundai Santa Fe Betriebsanleitung (in German)

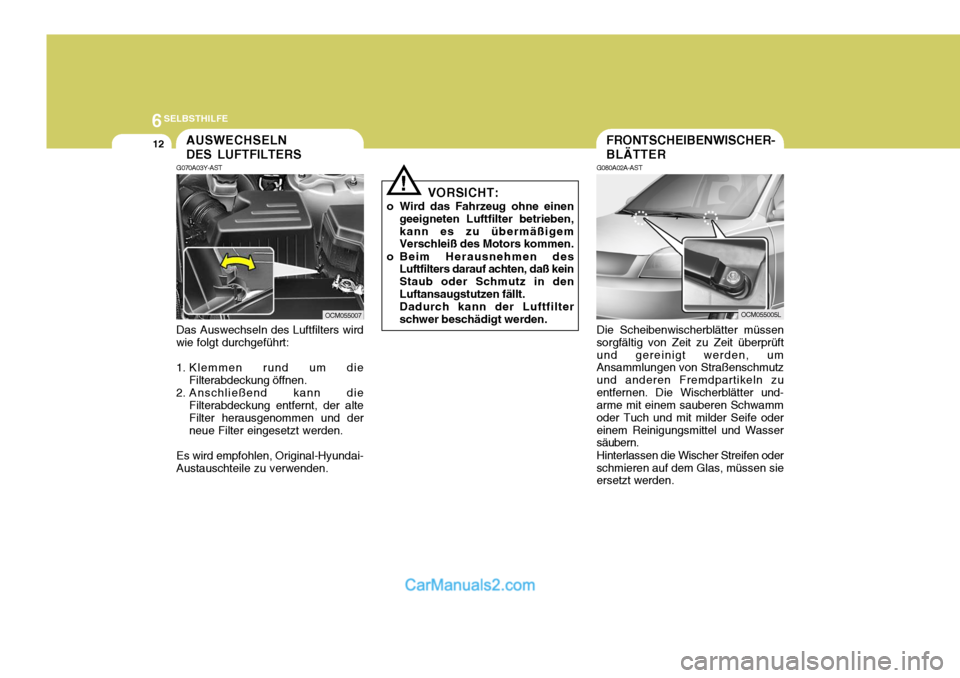

6SELBSTHILFE
12FRONTSCHEIBENWISCHER- BLÄTTER
Die Scheibenwischerblätter müssen sorgfältig von Zeit zu Zeit überprüftund gereinigt werden, um Ansammlungen von Straßenschmutz und anderen Fremdpartikeln zuentfernen. Die Wischerblätter und- arme mit einem sauberen Schwamm oder Tuch und mit milder Seife odereinem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sie ersetzt werden.
! G080A02A-AST
OCM055005L
VORSICHT:
o Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigem Verschleiß des Motors kommen.
o Beim Herausnehmen des Luftfilters darauf achten, daß kein Staub oder Schmutz in denLuftansaugstutzen fällt.Dadurch kann der Luftfilterschwer beschädigt werden.
AUSWECHSELN DES LUFTFILTERS
G070A03Y-AST Das Auswechseln des Luftfilters wird wie folgt durchgeführt:
1. Klemmen rund um die Filterabdeckung öffnen.
2. Anschließend kann die
Filterabdeckung entfernt, der alteFilter herausgenommen und der neue Filter eingesetzt werden.
Es wird empfohlen, Original-Hyundai- Austauschteile zu verwenden. OCM055007

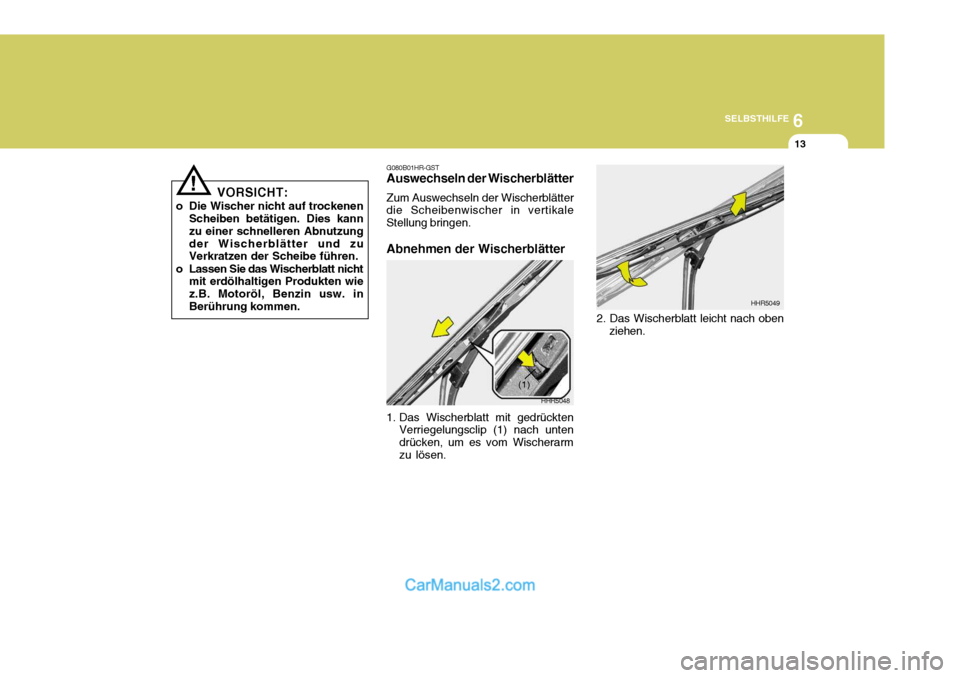

6
SELBSTHILFE
13
VORSICHT:
o Die Wischer nicht auf trockenen Scheiben betätigen. Dies kann zu einer schnelleren Abnutzungder Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie das Wischerblatt nicht mit erdölhaltigen Produkten wie z.B. Motoröl, Benzin usw. inBerührung kommen.
!
HHR5048
(1)
HHR5049
G080B01HR-GST Auswechseln der Wischerblätter Zum Auswechseln der Wischerblätter
die Scheibenwischer in vertikale Stellung bringen.
Abnehmen der Wischerblätter
1. Das Wischerblatt mit gedrückten Verriegelungsclip (1) nach untendrücken, um es vom Wischerarmzu lösen. 2. Das Wischerblatt leicht nach oben
ziehen.

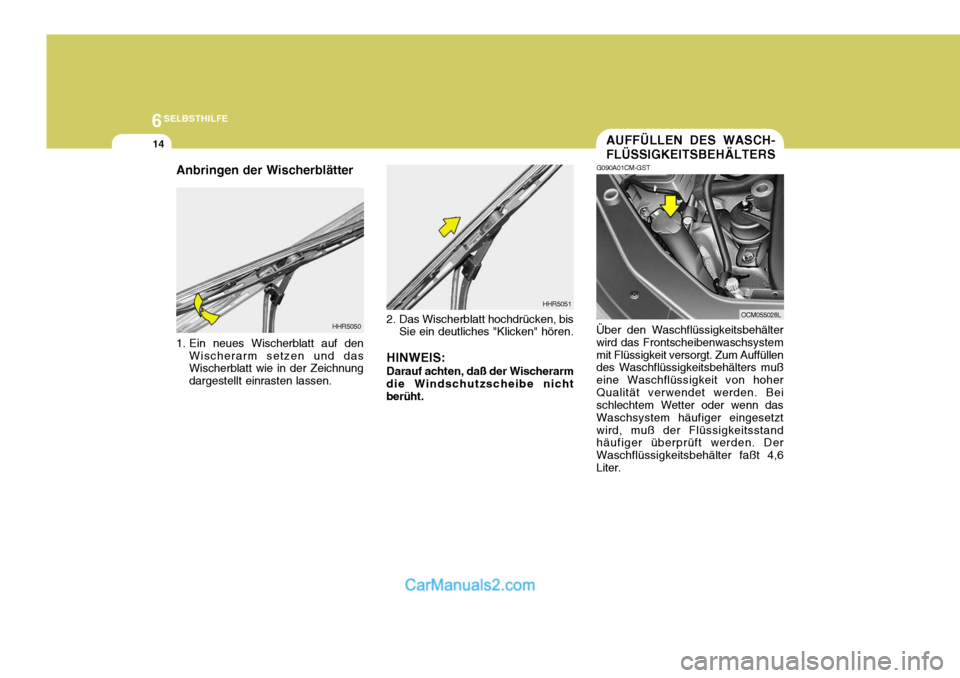

6SELBSTHILFE
14AUFFÜLLEN DES WASCH- FLÜSSIGKEITSBEHÄLTERS
G090A01CM-GST
Über den Waschflüssigkeitsbehälter wird das Frontscheibenwaschsystemmit Flüssigkeit versorgt. Zum Auffüllen des Waschflüssigkeitsbehälters muß eine Waschflüssigkeit von hoherQualität verwendet werden. Bei schlechtem Wetter oder wenn das Waschsystem häufiger eingesetztwird, muß der Flüssigkeitsstand häufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 4,6Liter. OCM055028L
2. Das Wischerblatt hochdrücken, bis
Sie ein deutliches "Klicken" hören.
HINWEIS: Darauf achten, daß der Wischerarm
die Windschutzscheibe nicht berüht. HHR5051
1. Ein neues Wischerblatt auf den Wischerarm setzen und das Wischerblatt wie in der Zeichnung dargestellt einrasten lassen.
Anbringen der WischerblätterHHR5050

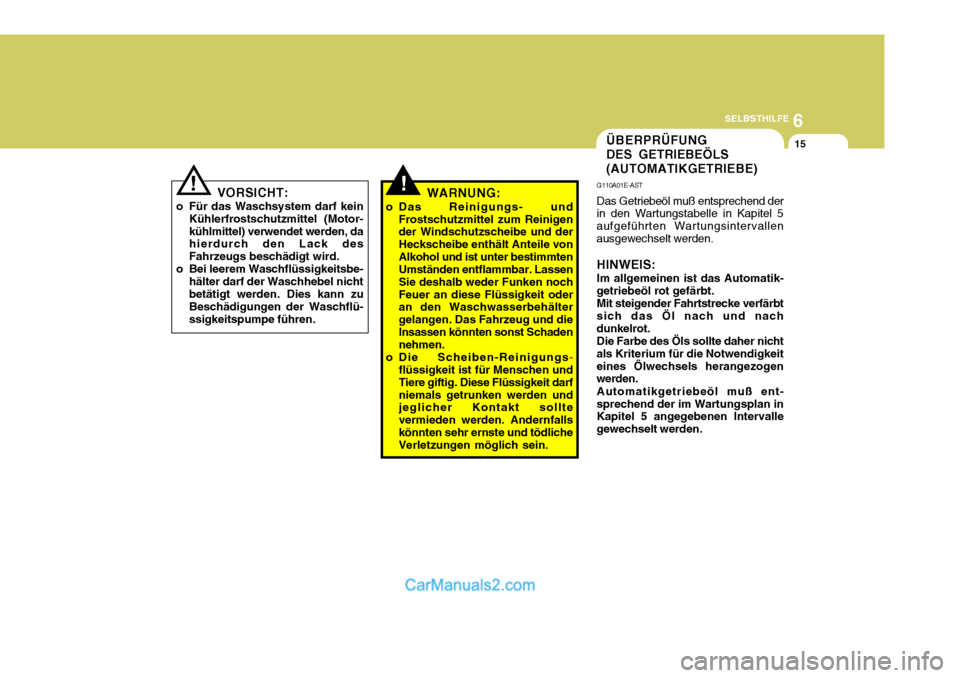

6
SELBSTHILFE
15
!
VORSICHT:
o Für das Waschsystem darf kein Kühlerfrostschutzmittel (Motor- kühlmittel) verwendet werden, da hierdurch den Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschflüssigkeitsbe- hälter darf der Waschhebel nichtbetätigt werden. Dies kann zu Beschädigungen der Waschflü- ssigkeitspumpe führen.!WARNUNG:
o Das Reinigungs- und Frostschutzmittel zum Reinigen der Windschutzscheibe und der Heckscheibe enthält Anteile vonAlkohol und ist unter bestimmten Umständen entflammbar. Lassen Sie deshalb weder Funken nochFeuer an diese Flüssigkeit oder an den Waschwasserbehälter gelangen. Das Fahrzeug und dieInsassen könnten sonst Schaden nehmen.
o Die Scheiben-Reinigungs
-
flüssigkeit ist für Menschen und Tiere giftig. Diese Flüssigkeit darfniemals getrunken werden und jeglicher Kontakt sollte vermieden werden. Andernfallskönnten sehr ernste und tödliche Verletzungen möglich sein.
ÜBERPRÜFUNG DES GETRIEBEÖLS(AUTOMATIKGETRIEBE)
G110A01E-AST Das Getriebeöl muß entsprechend der
in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden.
HINWEIS: Im allgemeinen ist das Automatik-
getriebeöl rot gefärbt.
Mit steigender Fahrtstrecke verfärbt
sich das Öl nach und nach dunkelrot.
Die Farbe des Öls sollte daher nicht
als Kriterium für die Notwendigkeiteines Ölwechsels herangezogen werden.
Automatikgetriebeöl muß ent-
sprechend der im Wartungsplan inKapitel 5 angegebenen Intervalle gewechselt werden.

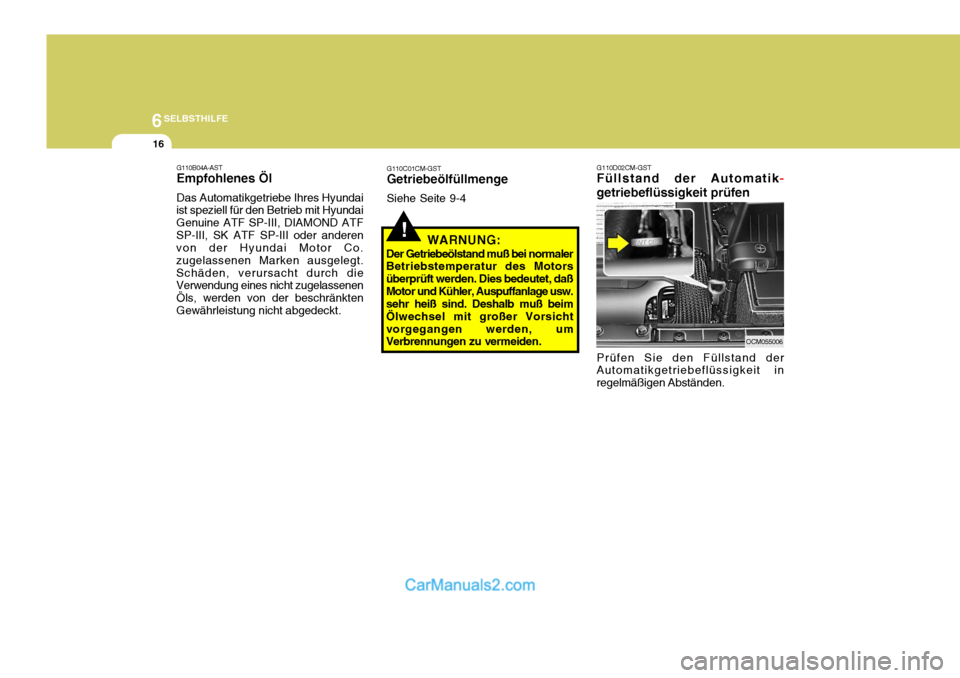

6SELBSTHILFE
16
G110D02CM-GST Füllstand der Automatik
-
getriebeflüssigkeit prüfen
G110B04A-AST Empfohlenes Öl Das Automatikgetriebe Ihres Hyundai
ist speziell für den Betrieb mit Hyundai Genuine ATF SP-III, DIAMOND ATFSP-III, SK ATF SP-III oder anderen von der Hyundai Motor Co. zugelassenen Marken ausgelegt.Schäden, verursacht durch die Verwendung eines nicht zugelassenen Öls, werden von der beschränktenGewährleistung nicht abgedeckt.
!
G110C01CM-GST Getriebeölfüllmenge Siehe Seite 9-4
WARNUNG:
Der Getriebeölstand muß bei normaler
Betriebstemperatur des Motors überprüft werden. Dies bedeutet, daßMotor und Kühler, Auspuffanlage usw. sehr heiß sind. Deshalb muß beim Ölwechsel mit großer Vorsichtvorgegangen werden, um Verbrennungen zu vermeiden.
OCM055006
Prüfen Sie den Füllstand der
Automatikgetriebeflüssigkeit in regelmäßigen Abständen.

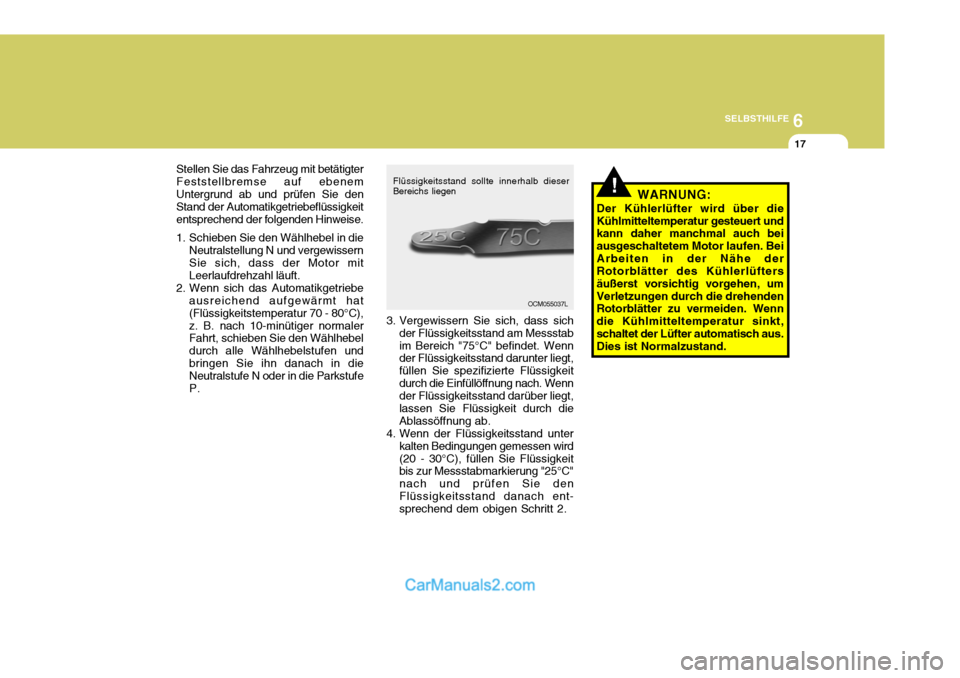

6
SELBSTHILFE
17
OCM055037L
Flüssigkeitsstand sollte innerhalb dieser
Bereichs liegen
!WARNUNG:
Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. BeiArbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, umVerletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt,schaltet der Lüfter automatisch aus. Dies ist Normalzustand.
Stellen Sie das Fahrzeug mit betätigter Feststellbremse auf ebenemUntergrund ab und prüfen Sie den Stand der Automatikgetriebeflüssigkeit entsprechend der folgenden Hinweise.
1. Schieben Sie den Wählhebel in die Neutralstellung N und vergewissern Sie sich, dass der Motor mit Leerlaufdrehzahl läuft.
2. Wenn sich das Automatikgetriebe ausreichend aufgewärmt hat(Flüssigkeitstemperatur 70 - 80°C),z. B. nach 10-minütiger normaler Fahrt, schieben Sie den Wählhebel durch alle Wählhebelstufen undbringen Sie ihn danach in die Neutralstufe N oder in die Parkstufe P. 3. Vergewissern Sie sich, dass sich
der Flüssigkeitsstand am Messstabim Bereich "75°C" befindet. Wenn der Flüssigkeitsstand darunter liegt, füllen Sie spezifizierte Flüssigkeitdurch die Einfüllöffnung nach. Wenn der Flüssigkeitsstand darüber liegt, lassen Sie Flüssigkeit durch dieAblassöffnung ab.
4. Wenn der Flüssigkeitsstand unter
kalten Bedingungen gemessen wird(20 - 30°C), füllen Sie Flüssigkeit bis zur Messstabmarkierung "25°C" nach und prüfen Sie denFlüssigkeitsstand danach ent- sprechend dem obigen Schritt 2.

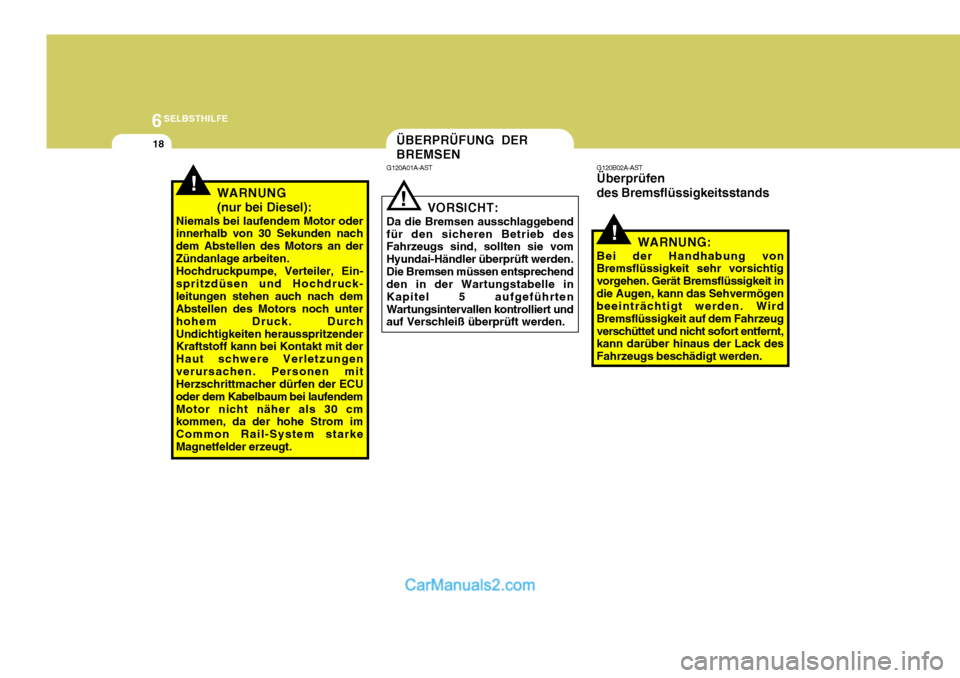

6SELBSTHILFE
18ÜBERPRÜFUNG DER BREMSEN
G120A01A-AST
VORSICHT:
Da die Bremsen ausschlaggebend
für den sicheren Betrieb des Fahrzeugs sind, sollten sie vom Hyundai-Händler überprüft werden.Die Bremsen müssen entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführtenWartungsintervallen kontrolliert und auf Verschleiß überprüft werden.
!
!WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder
innerhalb von 30 Sekunden nach dem Abstellen des Motors an derZündanlage arbeiten.
Hochdruckpumpe, Verteiler, Ein-
spritzdüsen und Hochdruck-leitungen stehen auch nach dem Abstellen des Motors noch unter hohem Druck. DurchUndichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit der Haut schwere Verletzungenverursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendemMotor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starkeMagnetfelder erzeugt.
!
G120B02A-AST Überprüfen des Bremsflüssigkeitsstands
WARNUNG:
Bei der Handhabung von
Bremsflüssigkeit sehr vorsichtig vorgehen. Gerät Bremsflüssigkeit indie Augen, kann das Sehvermögen beeinträchtigt werden. Wird Bremsflüssigkeit auf dem Fahrzeugverschüttet und nicht sofort entfernt, kann darüber hinaus der Lack des Fahrzeugs beschädigt werden.

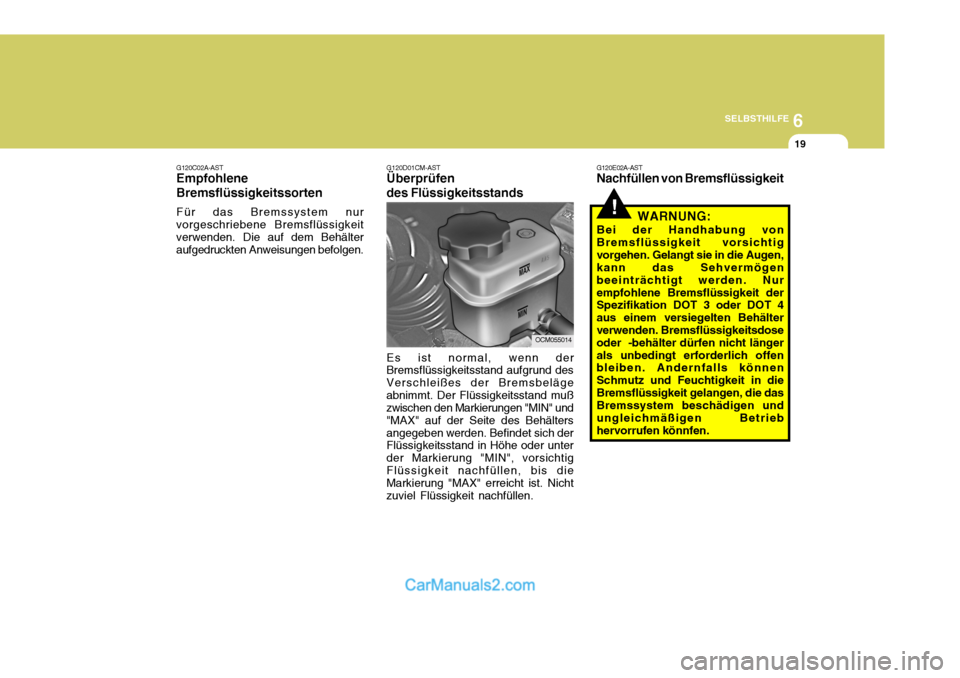

6
SELBSTHILFE
19
G120D01CM-AST Überprüfen des Flüssigkeitsstands G120E02A-AST Nachfüllen von Bremsflüssigkeit
Es ist normal, wenn der
Bremsflüssigkeitsstand aufgrund des Verschleißes der Bremsbelägeabnimmt. Der Flüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX" auf der Seite des Behältersangegeben werden. Befindet sich der Flüssigkeitsstand in Höhe oder unter der Markierung "MIN", vorsichtigFlüssigkeit nachfüllen, bis die Markierung "MAX" erreicht ist. Nicht zuviel Flüssigkeit nachfüllen.
!WARNUNG:
Bei der Handhabung von Bremsflüssigkeit vorsichtigvorgehen. Gelangt sie in die Augen, kann das Sehvermögen beeinträchtigt werden. Nurempfohlene Bremsflüssigkeit der Spezifikation DOT 3 oder DOT 4 aus einem versiegelten Behälterverwenden. Bremsflüssigkeitsdose oder -behälter dürfen nicht länger als unbedingt erforderlich offen bleiben. Andernfalls können Schmutz und Feuchtigkeit in dieBremsflüssigkeit gelangen, die das Bremssystem beschädigen und ungleichmäßigen Betriebhervorrufen könnfen.
G120C02A-AST Empfohlene Bremsflüssigkeitssorten Für das Bremssystem nur vorgeschriebene Bremsflüssigkeit verwenden. Die auf dem Behälteraufgedruckten Anweisungen befolgen.
OCM055014
