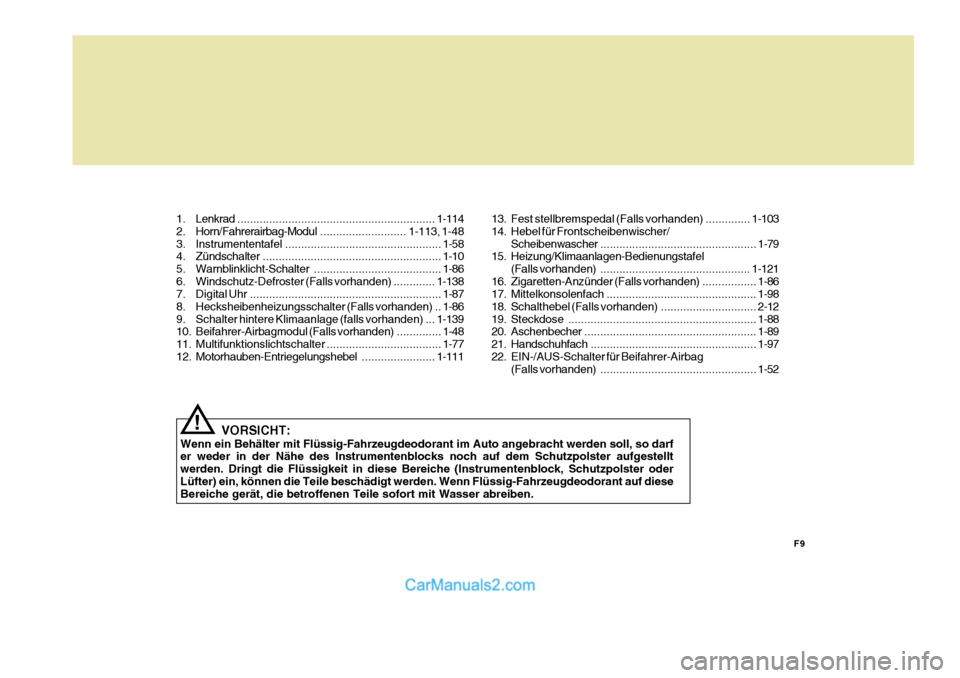

2009 Hyundai Santa Fe Betriebsanleitung (in German)

F9
1. Lenkrad
.............................................................. 1-114
2. Horn/Fahrerairbag-Modul ...........................1-113, 1-48
3. Instrumententafel ................................................. 1-58
4. Zündschalter ........................................................ 1-10
5. Warnblinklicht-Schalter ...... ..................................1-86
6. Windschutz-Defroster (Falls vorhanden) .............1-138
7. Digital Uh r ............................................................ 1-87
8. Hecksheibenheizungsschalter (Falls vorhanden) .. 1-86
9. Schalter hintere Klimaanlage (falls vorhanden) ... 1-139
10. Beifahrer-Airbagmodul (Falls vorhanden) ..............1-48
11. Multifunktionslichtschalt er ....................................1-77
12. Motorhauben-Entriegelungshebel .......................1-11113. Fest stellbremspedal (Falls vorhanden)
..............1-103
14. Hebel für Frontscheibenwischer/
Scheibenwascher ................................................. 1-79
15. Heizung/Klimaanlagen-Bedienungstafel
(Falls vorhanden) ............................................... 1-121
16. Zigaretten-Anzünder (Falls vorhanden) .................1-86
17. Mittelkonsolenfach ............................................... 1-98
18. Schalthebel (Falls vorhanden) ..............................2-12
19. Steckdose ........................................................... 1-88
20. Aschenbecher ...................................................... 1-89
21. Handschuhfach .................................................... 1-97
22. EIN-/AUS-Schalter für Beifahrer-Airbag (Falls vorhanden) ................................................. 1-52
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oderLüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.
!

IHR FAHRZEUG AUF EINEN BLICK
F10B255A01CM-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-62.
Warnleuchte für Allradantriebssystem (Falls vorhanden)
Motorwarnleuchte (Falls vorhanden)
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte system (SRS)(Falls vorhanden)
Warnleuchte für offene Heckklappe
Kraftstoff-Warnleuchte
Warnanzeige bei offener Tür
ABS-Warnleuchte
Blinker-Kontrolleuchten
Fernlicht-Kontrolleuchte Öldruck-Warnleuchte Handbrems-/ Bremsflüssigkeitsstand-Warnleuchte Ladekontrolleuchte
Kraftstoffilterwarnleuchte (Dieselmotor) Warnleuchte für Motorölstand (Dieselmotor) (Falls vorhanden)
Wegfahrsperren-Anzeige (Falls vorhanden)
Vorglüh-Anzeigeleuchte (Dieselmotor)
Anzeige für Differentialsperre (Falls vorhanden)
Anzeigen für das elektronische Stabilitätsprogramm (Falls vorhanden)SET-Anzeigeleuchte (Falls vorhanden)
Anzeige für geöffnete Tür/ Heckklappe (Falls vorhanden) Kontrolleuchte für ausgeschalteten Beifahrer-Airbag (Falls vorhanden)
Geschwindigkeitsregleranzeige (Falls vorhanden)
Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage
Gurtwarnleuchte und Warnton

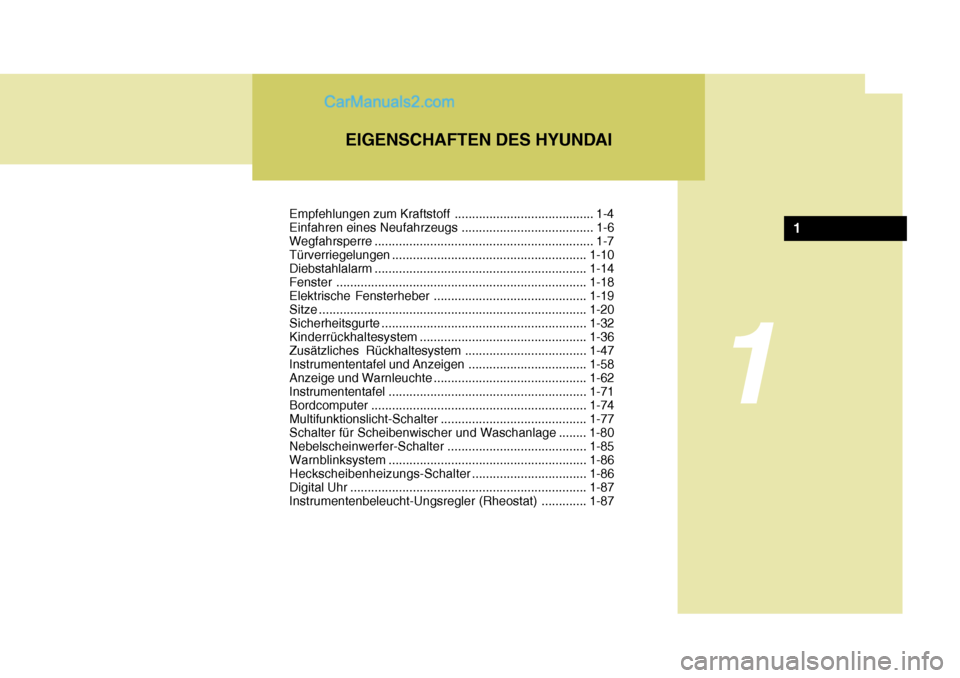

EIGENSCHAFTEN DES HYUNDAI
1
Empfehlungen zum Kraftstoff ........................................ 1-4
Einfahren eines Neufahrzeugs ...................................... 1-6
Wegfahrsperre ............................................................... 1-7Türverriegelungen........................................................ 1-10
Diebstahlalarm ............................................................. 1-14
Fenster ........................................................................ 1-18
Elektrische Fenst erheber............................................ 1-19
Sitze ...... ....................................................................... 1-20
Sicherheitsgurte ........................................................... 1-32
Kinderrückhaltesystem ................................................ 1-36
Zusätzliches Rückhaltesystem ................................... 1-47
Instrumententafel und Anzeigen.................................. 1-58
Anzeige und Warnleuchte ............................................ 1-62
Instrumententafel ......................................................... 1-71
Bordcomputer .............................................................. 1-74
Multifunktionslicht-Schalte r .......................................... 1-77
Schalter für Scheibenwischer und W aschanlage ........ 1-80
Nebelscheinwerfer-Schalter ........ ................................1-85
Warnblinksystem ......................................................... 1-86
Heckscheibenheizungs-Schalter .................................1-86
Digital Uh r .................................................................... 1-87
Instrumentenbeleucht-Ungsregler (Rheostat) .............1-87
1

EIGENSCHAFTEN DES HYUNDAI
Zigaretten-Anzünder .................................................... 1-88
Steckdose ................................................................... 1-88
Aschenbecher ............................................................. 1-89
Getränkehalter ............................................................. 1-90
Sitztasche .................................................................... 1-91
Schiebedach ................................................................ 1-91
Innenbeleuchtung ........................................................ 1-95
Brillenf ach .................................................................... 1-96
Handschuhfach ........................................................... 1-97
Mittelkonsolenfach ....................................................... 1-98
Obere Ablage der Mittelkonsole .................................. 1-98
Aussenspoegel ............................................................ 1-99
Abblend-Rückspiegel ................................................ 1-100
Konversationsspiegel ................................................ 1-102
Handbremse .............................................................. 1-103
Heckklappe ............................................................... 1-104
Kofferraum .. ............................................................... 1-105
Dachreling ..................................... ............................ 1-106
Zusätzliche Erhöhte Bremsleuchte ............................ 1-108
Fernbetätigter T ankklappenöffner .............................. 1-108
Motor-Haubenentriegelung ........................................1-111
Sonnenblende ............................................................ 1-111

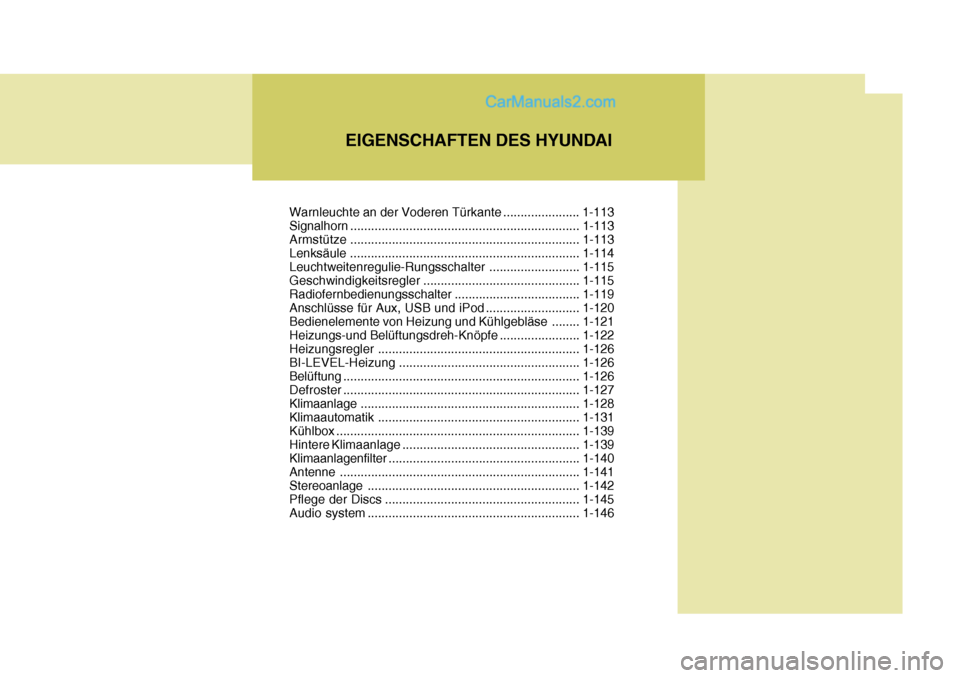

EIGENSCHAFTEN DES HYUNDAI
Warnleuchte an der Voderen Türkante ...................... 1-113
Signalhorn .................................................................. 1-113
Armstüt ze .................................................................. 1-113
Lenksäule .................................................................. 1-114
Leuchtweitenregulie-Rungsschalter .......................... 1-115
Geschwindigkeitsregler ............................................. 1-115
Radiofernbedienungsschalter ....................................1-119
Anschlüsse für Aux, USB und i Pod ...........................1-120
Bedienelemente von Heizung und Kühlgebläse........1-121
Heizungs-und Belüftungsdreh-Knöpfe ...... .................1-122
Heizungsregler .......................................................... 1-126
BI-LEVEL-Heizung .................................................... 1-126
Belüftung .................................................................... 1-126
Defrost er .................................................................... 1-127
Klimaanlage ............................................................... 1-128
Klimaautomatik .......................................................... 1-131
Kühlbox ...................................................................... 1-139
Hintere Klimaanlage ................................................... 1-139
Klimaanlagenfilter ....................................................... 1-140
Antenne ..................................................................... 1-141
Stereoanlage ............................................................. 1-142
Pflege der Discs ........................................................ 1-145
Audio system ............................................................. 1-146

1EIGENSCHAFTEN DES HYUNDAI

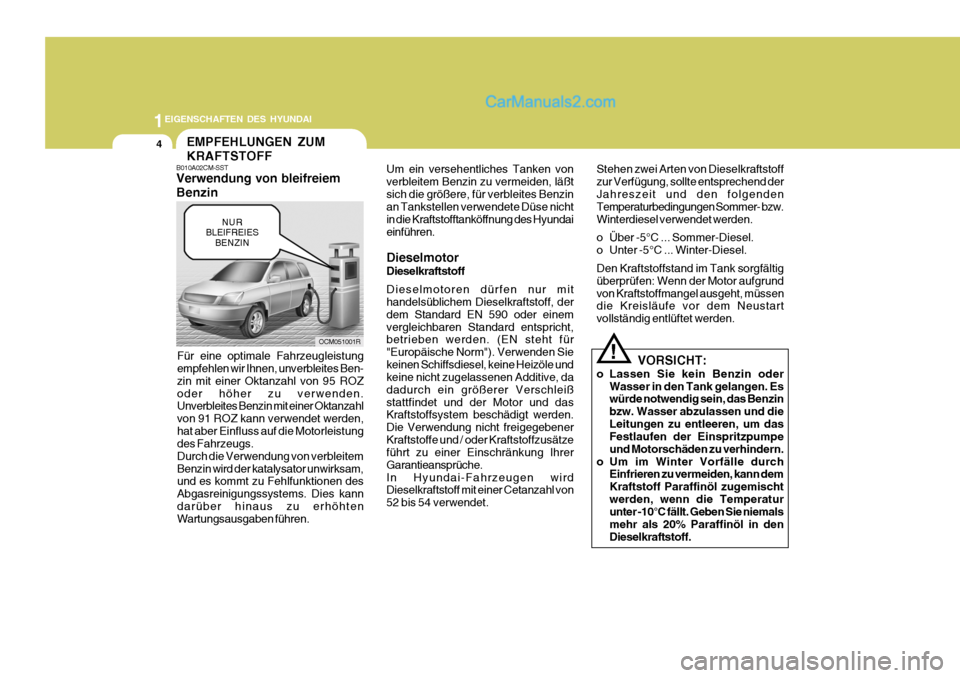

4EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A02CM-SST Verwendung von bleifreiem Benzin
Für eine optimale Fahrzeugleistung empfehlen wir Ihnen, unverbleites Ben- zin mit einer Oktanzahl von 95 ROZoder höher zu verwenden. Unverbleites Benzin mit einer Oktanzahl von 91 ROZ kann verwendet werden,hat aber Einfluss auf die Motorleistung des Fahrzeugs. Durch die Verwendung von verbleitemBenzin wird der katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kanndarüber hinaus zu erhöhten Wartungsausgaben führen. Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzin an Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung des Hyundaieinführen. Dieselmotor Dieselkraftstoff Dieselmotoren dürfen nur mit handelsüblichem Dieselkraftstoff, der dem Standard EN 590 oder einemvergleichbaren Standard entspricht, betrieben werden. (EN steht für "Europäische Norm"). Verwenden Siekeinen Schiffsdiesel, keine Heizöle und keine nicht zugelassenen Additive, da dadurch ein größerer Verschleißstattfindet und der Motor und das Kraftstoffsystem beschädigt werden. Die Verwendung nicht freigegebenerKraftstoffe und / oder Kraftstoffzusätze führt zu einer Einschränkung Ihrer Garantieansprüche.In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von 52 bis 54 verwendet.
OCM051001R
NUR
BLEIFREIES BENZIN
VORSICHT:
o Lassen Sie kein Benzin oder Wasser in den Tank gelangen. Es würde notwendig sein, das Benzin bzw. Wasser abzulassen und dieLeitungen zu entleeren, um das Festlaufen der Einspritzpumpe und Motorschäden zu verhindern.
o Um im Winter Vorfälle durch Einfrieren zu vermeiden, kann demKraftstoff Paraffinöl zugemischtwerden, wenn die Temperatur unter -10°C fällt. Geben Sie niemals mehr als 20% Paraffinöl in denDieselkraftstoff.
!
Stehen zwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend derJahreszeit und den folgenden Temperaturbedingungen Sommer- bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrundvon Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustart vollständig entlüftet werden.

1
EIGENSCHAFTEN DES HYUNDAI
5
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Ben- zin. Kraftstoffe mit einer unbestimmtenMenge von alkohol oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
VORSICHT:
o Verwenden Sie niemals Kraftstoff, weder Dieselkraftstoff noch B5-Biodiesel, der nicht den jeweilsgültigen Spezifikationen der Mineralölindustrie entspricht.
o Verwenden Sie niemals
Kraftstoffzusätze oder veränderteKraftstoffsorten, die vom Fahrzeughersteller nicht empfohlenoder freigegeben wurden.
!
Biodiesel Handelsübliche Biodieselbeimischungen von bis zu max. 5% Biodiesel, allgemein bekannt als „B5-Biodiesel“, kann für IhrFahrzeug verwendet werden, wenn der Kraftstoff dem Standard EN 14214 oder einem gleichwertigen Standard entspricht.(EN steht für „Europäische Norm“). Die Verwendung von Biokraftstoffen, die aus Raps-Methylester (RME), Fettsäure-Methylester (FAME) oder pflanzlichem Methylester (VME) gewonnen wurden, als auch das Beimischen dieserBiokraftstoffe in Dieselkraftstoff führt zu erhöhtem Verschleiß oder Beschädigungen des Motors und desKraftstoffsystems. Die Instandsetzung oder der Austausch von Komponenten, die aufgrund der Verwendung nichtzugelassener Kraftstoffe Verschleiß oder Beschädigungen aufweisen, unterliegt nicht der Herstellergarantie.

1EIGENSCHAFTEN DES HYUNDAI
6EINFAHREN EINES NEUFAHRZEUGS
B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgendePunkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist.
B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundaiverwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt,und die Bauelemente des Kraftstoffsystems können beschädigt werden.
B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000km die folgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf achten,
daß die Drehzahl des Motors sich bei einem Wert zwischen 2000 min -1
und
4000 min -1
(Umdrehungen pro Minute)
befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren
(in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einenniedrigeren Gang schalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
VORSICHT:
Beschädigungen des Kraftstoff-systems und Leistungs-verringerung, die auf die Verwendung von Methanol oder Methanol enthaltenden Kraftstoffenzurückzuführen sind, werden nicht von der befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt.
!
