2009 Hyundai Santa Fe Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
15

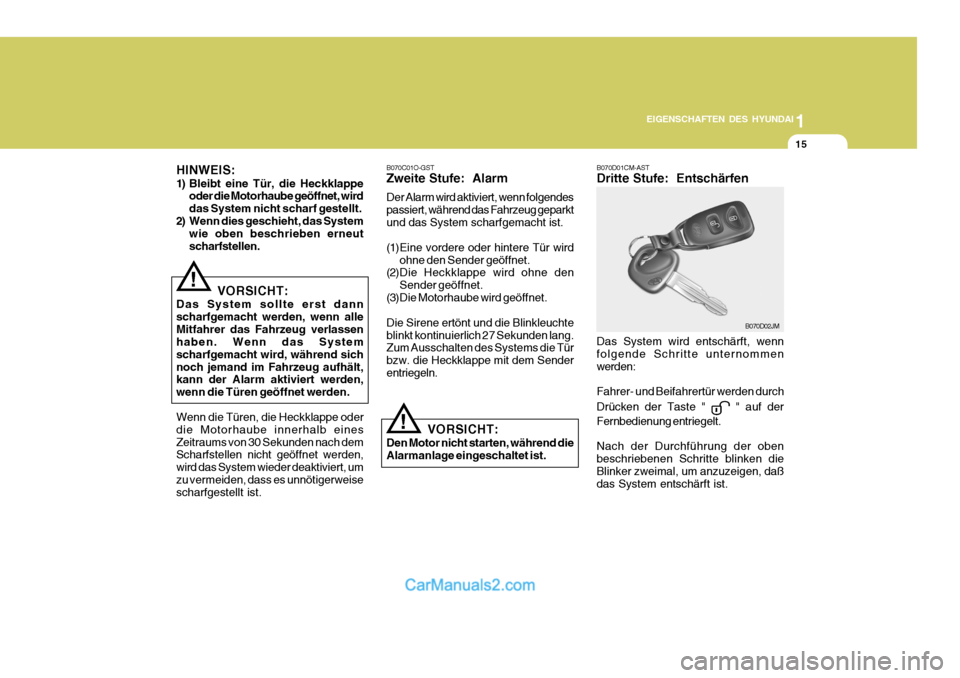

! B070D01CM-AST Dritte Stufe: Entschärfen Das System wird entschärft, wenn folgende Schritte unternommen werden: Fahrer- und Beifahrertür werden durch Drücken der Taste "
" auf der
Fernbedienung entriegelt. Nach der Durchführung der oben beschriebenen Schritte blinken dieBlinker zweimal, um anzuzeigen, daß das System entschärft ist.
B070C01O-GST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn folgendes passiert, während das Fahrzeug geparktund das System scharfgemacht ist.
(1)Eine vordere oder hintere Tür wird
ohne den Sender geöffnet.
(2)Die Heckklappe wird ohne den
Sender geöffnet.
(3)Die Motorhaube wird geöffnet.Die Sirene ertönt und die Blinkleuchte blinkt kontinuierlich 27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Senderentriegeln.
! VORSICHT:
Den Motor nicht starten, während die Alarmanlage eingeschaltet ist.
B070D02JM
VORSICHT:
Das System sollte erst dann scharfgemacht werden, wenn alleMitfahrer das Fahrzeug verlassen haben. Wenn das System scharfgemacht wird, während sichnoch jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden, wenn die Türen geöffnet werden. Wenn die Türen, die Heckklappe oder die Motorhaube innerhalb einesZeitraums von 30 Sekunden nach dem Scharfstellen nicht geöffnet werden, wird das System wieder deaktiviert, umzu vermeiden, dass es unnötigerweise scharfgestellt ist.
HINWEIS:
1) Bleibt eine Tür, die Heckklappe
oder die Motorhaube geöffnet, wird das System nicht scharf gestellt.
2) Wenn dies geschieht, das System wie oben beschrieben erneutscharfstellen.

1EIGENSCHAFTEN DES HYUNDAI
16
!

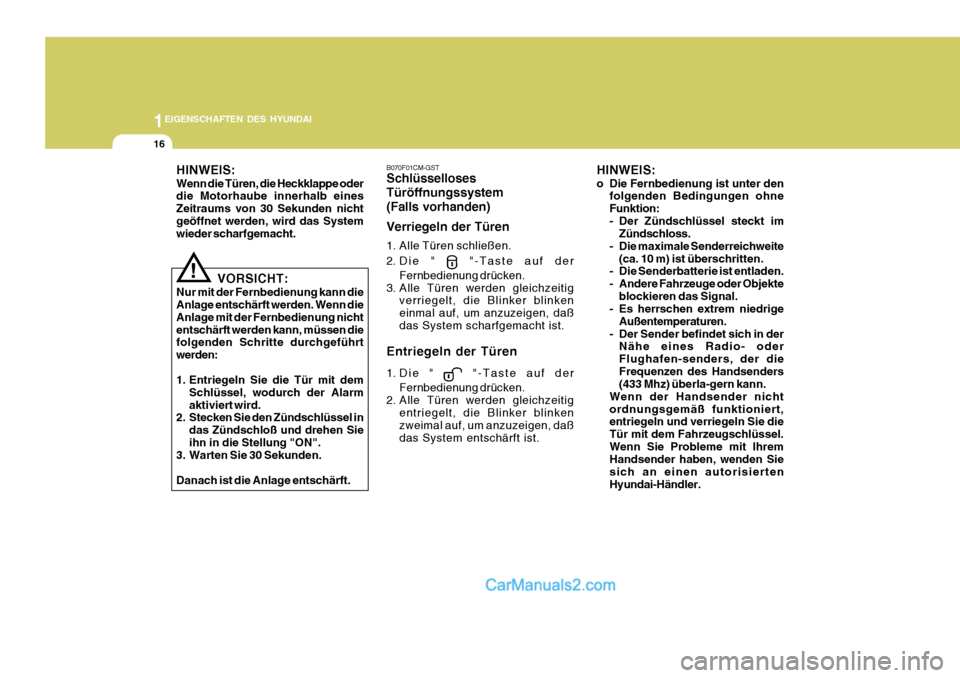

VORSICHT:
Nur mit der Fernbedienung kann die Anlage entschärft werden. Wenn die Anlage mit der Fernbedienung nichtentschärft werden kann, müssen die folgenden Schritte durchgeführt werden:
1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel in
das Zündschloß und drehen Sieihn in die Stellung "ON".
3. Warten Sie 30 Sekunden. Danach ist die Anlage entschärft.
HINWEIS: Wenn die Türen, die Heckklappe oder die Motorhaube innerhalb eines Zeitraums von 30 Sekunden nichtgeöffnet werden, wird das System wieder scharfgemacht.
B070F01CM-GST
Schlüsselloses Türöffnungssystem(Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "
"-Taste auf der
Fernbedienung drücken.
3. Alle Türen werden gleichzeitig verriegelt, die Blinker blinken einmal auf, um anzuzeigen, daßdas System scharfgemacht ist.
Entriegeln der Türen
1. Die "
"-Taste auf der
Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinken zweimal auf, um anzuzeigen, daßdas System entschärft ist. HINWEIS:
o Die Fernbedienung ist unter den
folgenden Bedingungen ohne Funktion:
- Der Zündschlüssel steckt imZündschloss.
- Die maximale Senderreichweite (ca. 10 m) ist überschritten.
- Die Senderbatterie ist entladen.
- Andere Fahrzeuge oder Objekte
blockieren das Signal.
- Es herrschen extrem niedrige
Außentemperaturen.
- Der Sender befindet sich in der Nähe eines Radio- oderFlughafen-senders, der dieFrequenzen des Handsenders (433 Mhz) überla-gern kann.
Wenn der Handsender nicht ordnungsgemäß funktioniert, entriegeln und verriegeln Sie die Tür mit dem Fahrzeugschlüssel.Wenn Sie Probleme mit Ihrem Handsender haben, wenden Sie sich an einen autorisiertenHyundai-Händler.

1
EIGENSCHAFTEN DES HYUNDAI
17

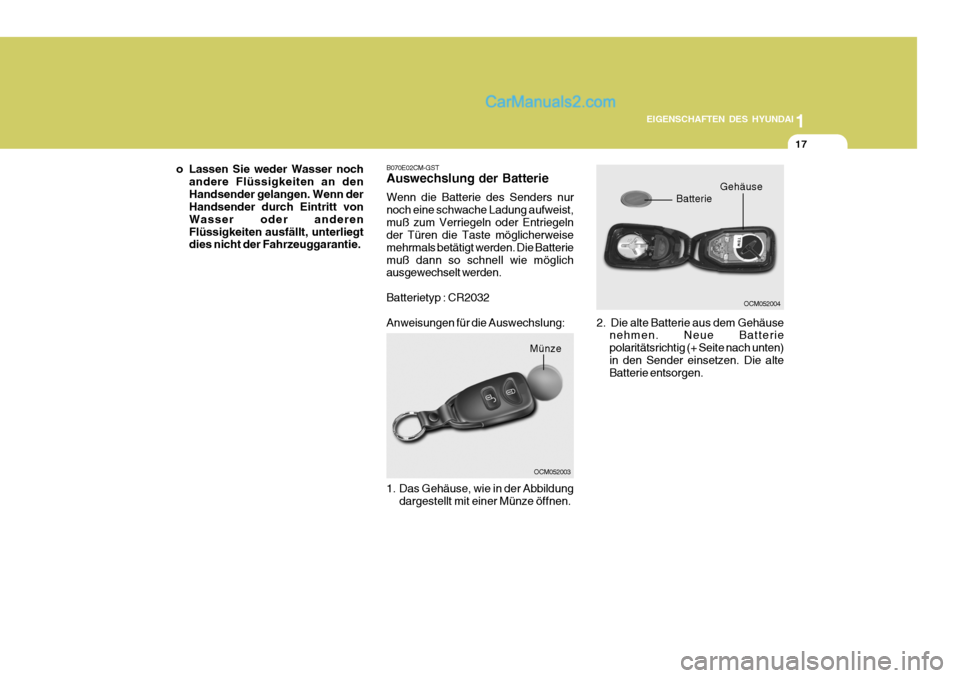

B070E02CM-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist,muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden. Die Batteriemuß dann so schnell wie möglich ausgewechselt werden. Batterietyp : CR2032 Anweisungen für die Auswechslung:
1. Das Gehäuse, wie in der Abbildung dargestellt mit einer Münze öffnen.
OCM052003
Münze
o Lassen Sie weder Wasser noch
andere Flüssigkeiten an den Handsender gelangen. Wenn der Handsender durch Eintritt von Wasser oder anderenFlüssigkeiten ausfällt, unterliegt dies nicht der Fahrzeuggarantie.
OCM052004
Batterie Gehäuse
2. Die alte Batterie aus dem Gehäuse
nehmen. Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alte Batterie entsorgen.

1EIGENSCHAFTEN DES HYUNDAI
18

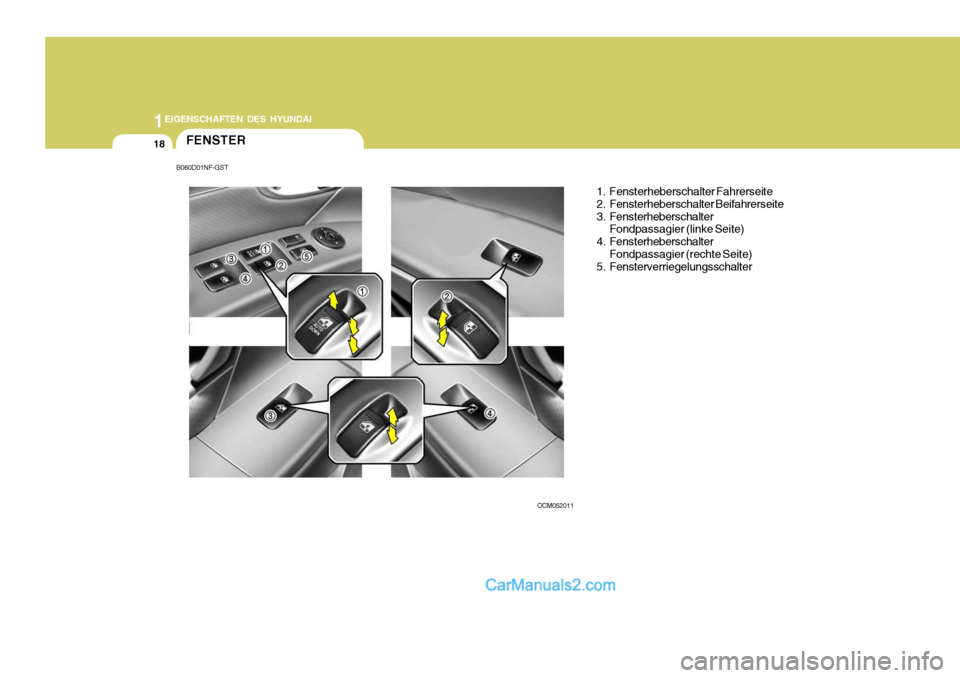

OCM052011FENSTER 1. Fensterheberschalter Fahrerseite
2. Fensterheberschalter Beifahrerseite
3. FensterheberschalterFondpassagier (linke Seite)
4. Fensterheberschalter Fondpassagier (rechte Seite)
5. Fensterverriegelungsschalter
B060D01NF-GST

1
EIGENSCHAFTEN DES HYUNDAI

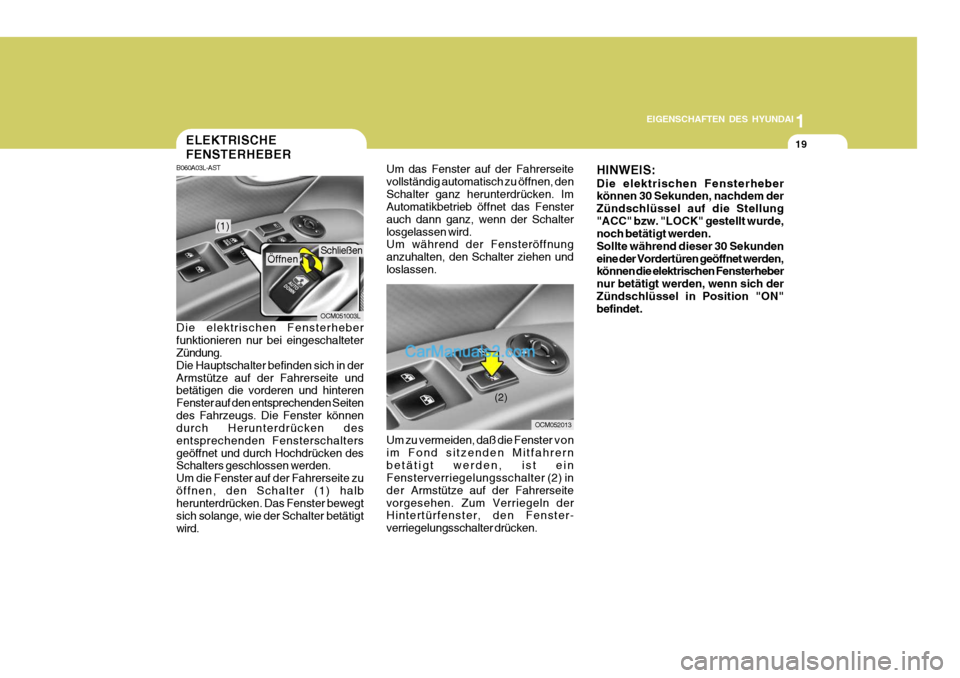

19ELEKTRISCHE FENSTERHEBER
Um das Fenster auf der Fahrerseite vollständig automatisch zu öffnen, denSchalter ganz herunterdrücken. Im Automatikbetrieb öffnet das Fenster auch dann ganz, wenn der Schalterlosgelassen wird. Um während der Fensteröffnung anzuhalten, den Schalter ziehen undloslassen.
B060A03L-AST Die elektrischen Fensterheber funktionieren nur bei eingeschalteter Zündung. Die Hauptschalter befinden sich in derArmstütze auf der Fahrerseite und betätigen die vorderen und hinteren Fenster auf den entsprechenden Seitendes Fahrzeugs. Die Fenster können durch Herunterdrücken des entsprechenden Fensterschaltersgeöffnet und durch Hochdrücken des Schalters geschlossen werden. Um die Fenster auf der Fahrerseite zuöffnen, den Schalter (1) halb herunterdrücken. Das Fenster bewegt sich solange, wie der Schalter betätigtwird.
Um zu vermeiden, daß die Fenster vonim Fond sitzenden Mitfahrernbetätigt werden, ist ein Fensterverriegelungsschalter (2) in
d e r Armstütze auf der Fahrerseitevorgesehen. Zum Verriegeln der Hintertürfenster, den Fenster- verriegelungsschalter drücken.
OCM051003L
ÖffnenSchließen
(1)
OCM052013
(2) HINWEIS: Die elektrischen Fensterheber können 30 Sekunden, nachdem der Zündschlüssel auf die Stellung"ACC" bzw. "LOCK" gestellt wurde, noch betätigt werden. Sollte während dieser 30 Sekundeneine der Vordertüren geöffnet werden, können die elektrischen Fensterheber nur betätigt werden, wenn sich derZündschlüssel in Position "ON" befindet.

1EIGENSCHAFTEN DES HYUNDAI
20

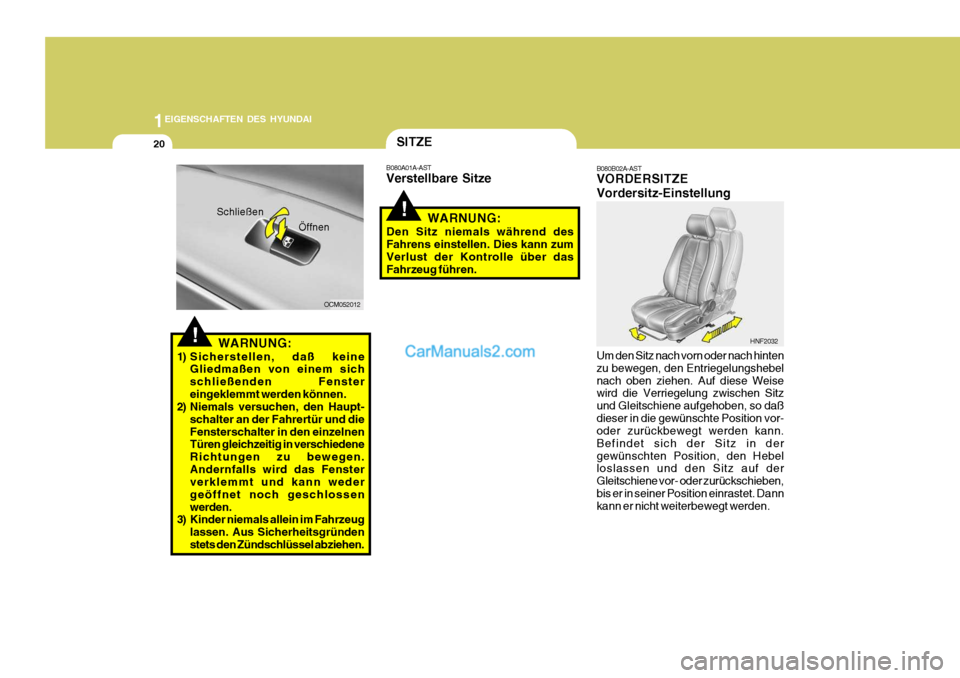

!WARNUNG:
1) Sicherstellen, daß keine Gliedmaßen von einem sich schließenden Fenstereingeklemmt werden können.
2) Niemals versuchen, den Haupt-
schalter an der Fahrertür und dieFensterschalter in den einzelnen Türen gleichzeitig in verschiedene Richtungen zu bewegen.Andernfalls wird das Fenster verklemmt und kann weder geöffnet noch geschlossenwerden.
3) Kinder niemals allein im Fahrzeug
lassen. Aus Sicherheitsgründenstets den Zündschlüssel abziehen.
SITZE
B080A01A-AST Verstellbare Sitze
!WARNUNG:
Den Sitz niemals während des Fahrens einstellen. Dies kann zum Verlust der Kontrolle über das Fahrzeug führen. B080B02A-AST VORDERSITZE Vordersitz-Einstellung Um den Sitz nach vorn oder nach hinten zu bewegen, den Entriegelungshebelnach oben ziehen. Auf diese Weise wird die Verriegelung zwischen Sitz und Gleitschiene aufgehoben, so daßdieser in die gewünschte Position vor- oder zurückbewegt werden kann. Befindet sich der Sitz in dergewünschten Position, den Hebel loslassen und den Sitz auf der Gleitschiene vor- oder zurückschieben,bis er in seiner Position einrastet. Dann kann er nicht weiterbewegt werden.
HNF2032
Schließen
Öffnen
OCM052012

1
EIGENSCHAFTEN DES HYUNDAI
21

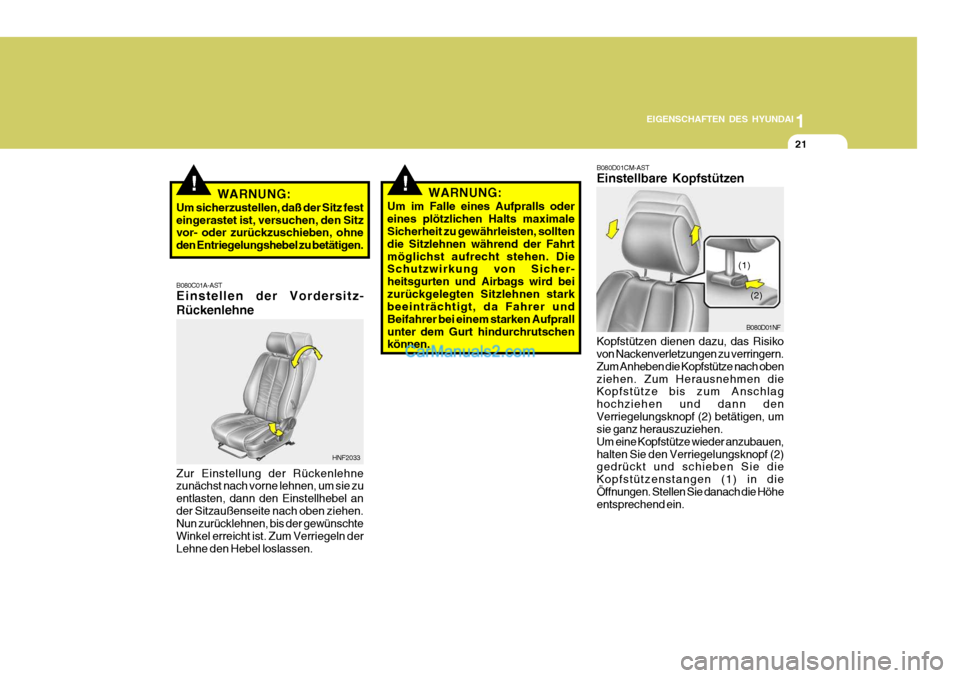

B080C01A-AST Einstellen der Vordersitz- Rückenlehne
Zur Einstellung der Rückenlehne zunächst nach vorne lehnen, um sie zu entlasten, dann den Einstellhebel ander Sitzaußenseite nach oben ziehen. Nun zurücklehnen, bis der gewünschte Winkel erreicht ist. Zum Verriegeln derLehne den Hebel loslassen.
HNF2033
!WARNUNG:
Um sicherzustellen, daß der Sitz fest eingerastet ist, versuchen, den Sitz vor- oder zurückzuschieben, ohne den Entriegelungshebel zu betätigen.!WARNUNG:
Um im Falle eines Aufpralls oder eines plötzlichen Halts maximale Sicherheit zu gewährleisten, sollten die Sitzlehnen während der Fahrtmöglichst aufrecht stehen. Die Schutzwirkung von Sicher- heitsgurten und Airbags wird beizurückgelegten Sitzlehnen stark beeinträchtigt, da Fahrer und Beifahrer bei einem starken Aufprallunter dem Gurt hindurchrutschen können. B080D01CM-AST Einstellbare Kopfstützen Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach obenziehen. Zum Herausnehmen die Kopfstütze bis zum Anschlag hochziehen und dann denVerriegelungsknopf (2) betätigen, um sie ganz herauszuziehen. Um eine Kopfstütze wieder anzubauen,halten Sie den Verriegelungsknopf (2) gedrückt und schieben Sie die Kopfstützenstangen (1) in dieÖffnungen. Stellen Sie danach die Höhe entsprechend ein.
B080D01NF
(1)
(2)

1EIGENSCHAFTEN DES HYUNDAI
22

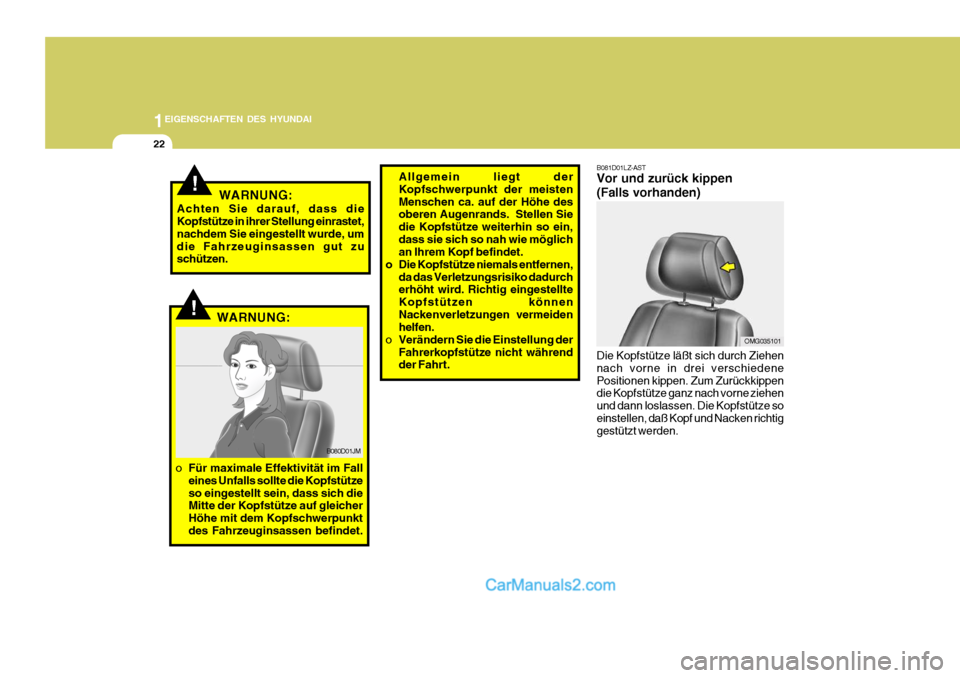

B081D01LZ-AST Vor und zurück kippen (Falls vorhanden) Die Kopfstütze läßt sich durch Ziehen nach vorne in drei verschiedenePositionen kippen. Zum Zurückkippen die Kopfstütze ganz nach vorne ziehen und dann loslassen. Die Kopfstütze soeinstellen, daß Kopf und Nacken richtig gestützt werden.
OMG035101
!WARNUNG:
B080D01JM
o Für maximale Effektivität im Fall eines Unfalls sollte die Kopfstützeso eingestellt sein, dass sich die Mitte der Kopfstütze auf gleicher Höhe mit dem Kopfschwerpunktdes Fahrzeuginsassen befindet.
!WARNUNG:
Achten Sie darauf, dass die Kopfstütze in ihrer Stellung einrastet, nachdem Sie eingestellt wurde, umdie Fahrzeuginsassen gut zu schützen. Allgemein liegt der Kopfschwerpunkt der meistenMenschen ca. auf der Höhe des oberen Augenrands. Stellen Sie die Kopfstütze weiterhin so ein,dass sie sich so nah wie möglich an Ihrem Kopf befindet.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurcherhöht wird. Richtig eingestellte Kopfstützen könnenNackenverletzungen vermeiden helfen.
o Verändern Sie die Einstellung der Fahrerkopfstütze nicht während der Fahrt.
