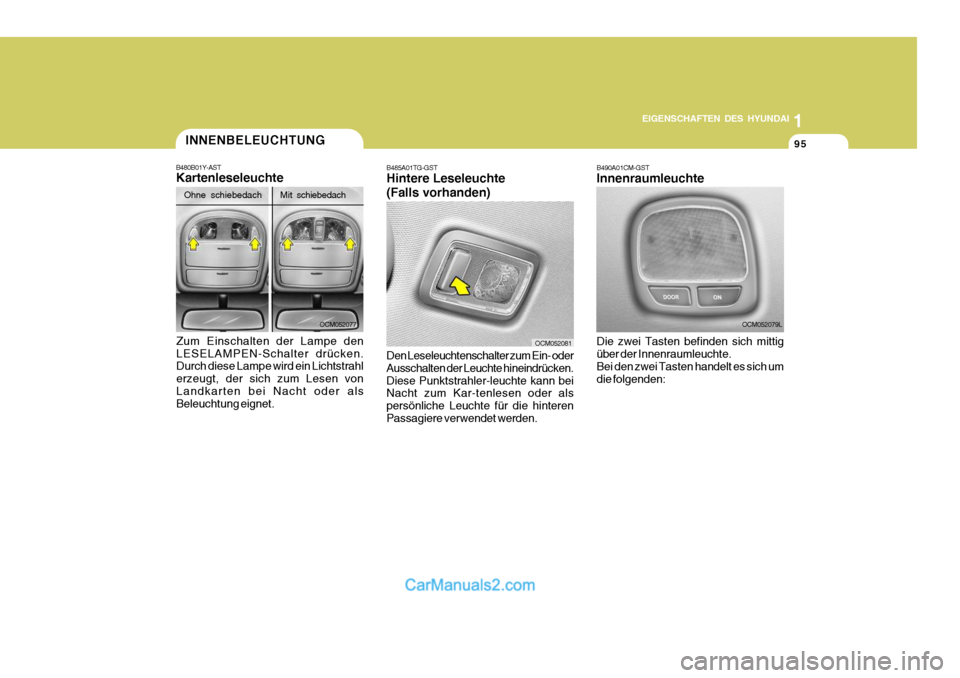

2009 Hyundai Santa Fe Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
95
OCM052081
B485A01TG-GST Hintere Leseleuchte (Falls vorhanden) Den Leseleuchtenschalter zum Ein- oder Ausschalten der Leuchte hineindrücken.Diese Punktstrahler-leuchte kann bei Nacht zum Kar-tenlesen oder als persönliche Leuchte für die hinterenPassagiere verwendet werden.
INNENBELEUCHTUNG
B480B01Y-AST Kartenleseleuchte
Zum Einschalten der Lampe den LESELAMPEN-Schalter drücken. Durch diese Lampe wird ein Lichtstrahl erzeugt, der sich zum Lesen vonLandkarten bei Nacht oder als Beleuchtung eignet.
OCM052077
Ohne schiebedach Mit schiebedach B490A01CM-GST Innenraumleuchte Die zwei Tasten befinden sich mittig über der Innenraumleuchte. Bei den zwei Tasten handelt es sich umdie folgenden:
OCM052079L

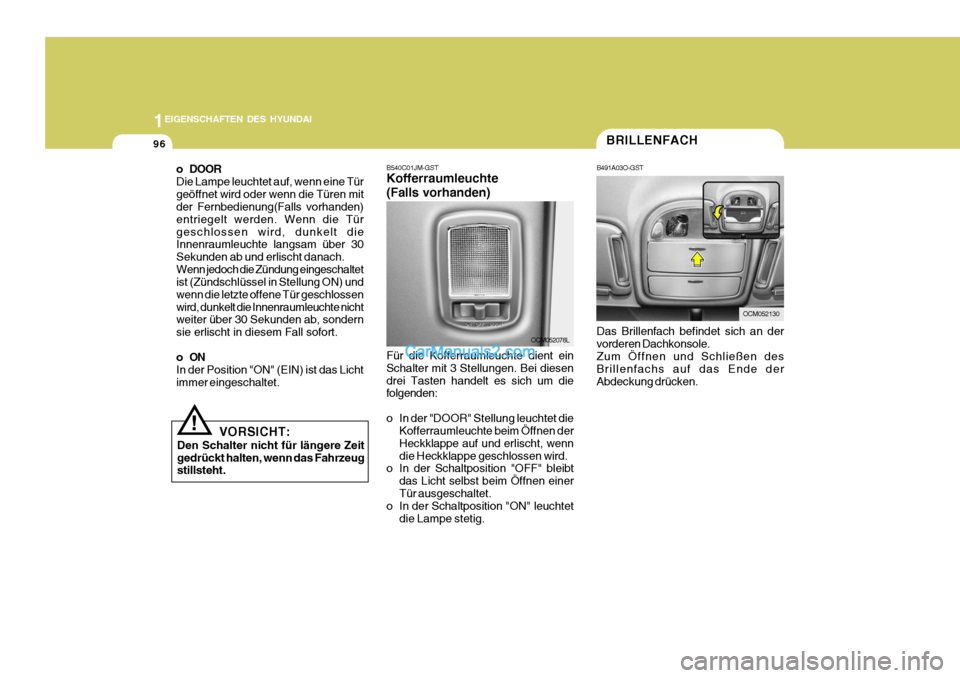

1EIGENSCHAFTEN DES HYUNDAI
96BRILLENFACH
B491A03O-GST Das Brillenfach befindet sich an der vorderen Dachkonsole.Zum Öffnen und Schließen des Brillenfachs auf das Ende der Abdeckung drücken.
OCM052130
B540C01JM-GST Kofferraumleuchte (Falls vorhanden) Für die Kofferraumleuchte dient ein Schalter mit 3 Stellungen. Bei diesendrei Tasten handelt es sich um die folgenden:
o In der "DOOR" Stellung leuchtet die Kofferraumleuchte beim Öffnen der Heckklappe auf und erlischt, wenndie Heckklappe geschlossen wird.
o In der Schaltposition "OFF" bleibt
das Licht selbst beim Öffnen einerTür ausgeschaltet.
o In der Schaltposition "ON" leuchtet
die Lampe stetig. OCM052078L
o DOORDie Lampe leuchtet auf, wenn eine Türgeöffnet wird oder wenn die Türen mit der Fernbedienung(Falls vorhanden) entriegelt werden. Wenn die Türgeschlossen wird, dunkelt die Innenraumleuchte langsam über 30 Sekunden ab und erlischt danach.Wenn jedoch die Zündung eingeschaltet ist (Zündschlüssel in Stellung ON) und wenn die letzte offene Tür geschlossenwird, dunkelt die Innenraumleuchte nicht weiter über 30 Sekunden ab, sondern sie erlischt in diesem Fall sofort.
oON In der Position "ON" (EIN) ist das Lichtimmer eingeschaltet.
VORSICHT:
Den Schalter nicht für längere Zeit gedrückt halten, wenn das Fahrzeug stillsteht.!

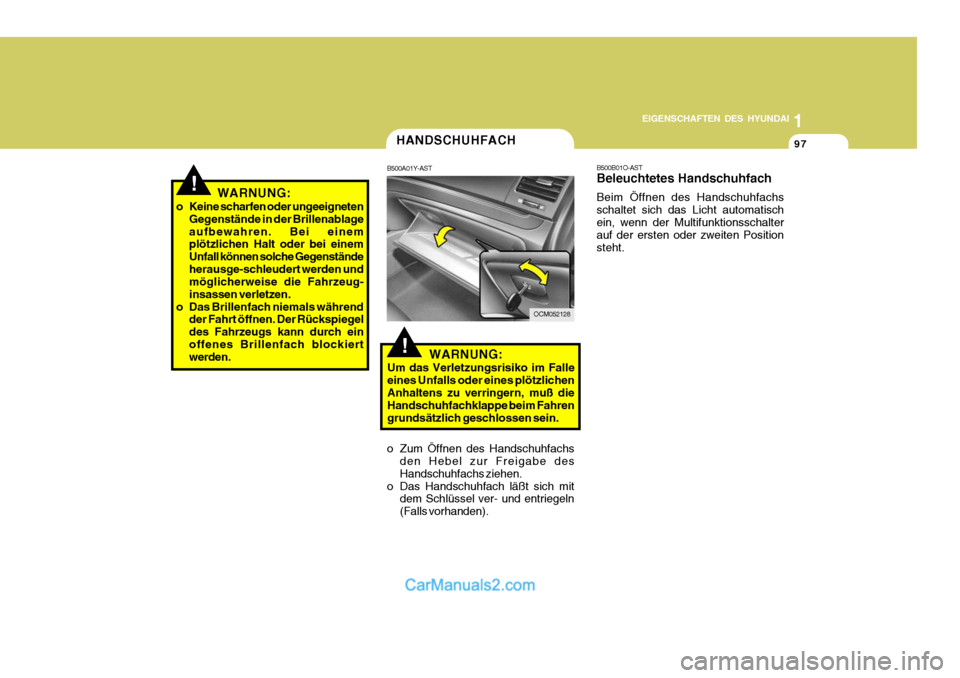

1
EIGENSCHAFTEN DES HYUNDAI
97HANDSCHUHFACH
B500A01Y-AST
!WARNUNG:
Um das Verletzungsrisiko im Falle eines Unfalls oder eines plötzlichenAnhaltens zu verringern, muß die Handschuhfachklappe beim Fahren grundsätzlich geschlossen sein.
o Zum Öffnen des Handschuhfachs den Hebel zur Freigabe desHandschuhfachs ziehen.
o Das Handschuhfach läßt sich mit dem Schlüssel ver- und entriegeln(Falls vorhanden).
OCM052128
!WARNUNG:
o Keine scharfen oder ungeeigneten Gegenstände in der Brillenablage aufbewahren. Bei einem plötzlichen Halt oder bei einem Unfall können solche Gegenständeherausge-schleudert werden und möglicherweise die Fahrzeug- insassen verletzen.
o Das Brillenfach niemals während der Fahrt öffnen. Der Rückspiegeldes Fahrzeugs kann durch einoffenes Brillenfach blockiert werden. B500B01O-AST Beleuchtetes Handschuhfach Beim Öffnen des Handschuhfachs schaltet sich das Licht automatischein, wenn der Multifunktionsschalter auf der ersten oder zweiten Position steht.

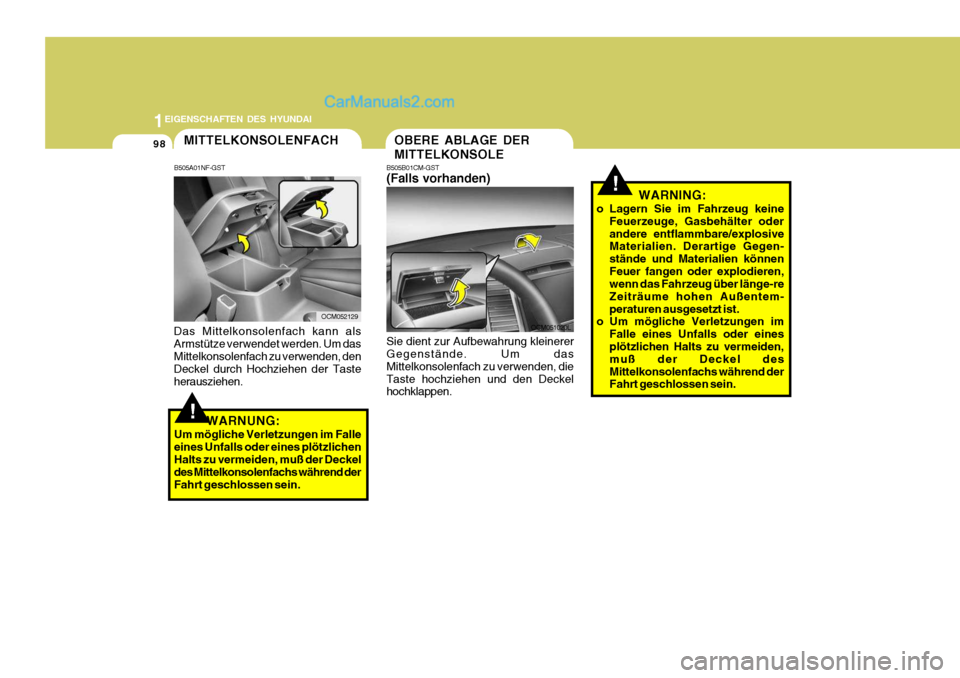

1EIGENSCHAFTEN DES HYUNDAI
98
!WARNING:
o Lagern Sie im Fahrzeug keine Feuerzeuge, Gasbehälter oder andere entflammbare/explosive Materialien. Derartige Gegen- stände und Materialien könnenFeuer fangen oder explodieren, wenn das Fahrzeug über länge-re Zeiträume hohen Außentem-peraturen ausgesetzt ist.
o Um mögliche Verletzungen im
Falle eines Unfalls oder eines plötzlichen Halts zu vermeiden, muß der Deckel desMittelkonsolenfachs während der Fahrt geschlossen sein.
MITTELKONSOLENFACH
B505A01NF-GST
Das Mittelkonsolenfach kann als Armstütze verwendet werden. Um dasMittelkonsolenfach zu verwenden, den Deckel durch Hochziehen der Taste herausziehen.
OCM052129
!WARNUNG:
Um mögliche Verletzungen im Falle eines Unfalls oder eines plötzlichen Halts zu vermeiden, muß der Deckel des Mittelkonsolenfachs während derFahrt geschlossen sein.
OBERE ABLAGE DER MITTELKONSOLE
B505B01CM-GST (Falls vorhanden) Sie dient zur Aufbewahrung kleinerer Gegenstände. Um das Mittelkonsolenfach zu verwenden, dieTaste hochziehen und den Deckel hochklappen. OCM051020L

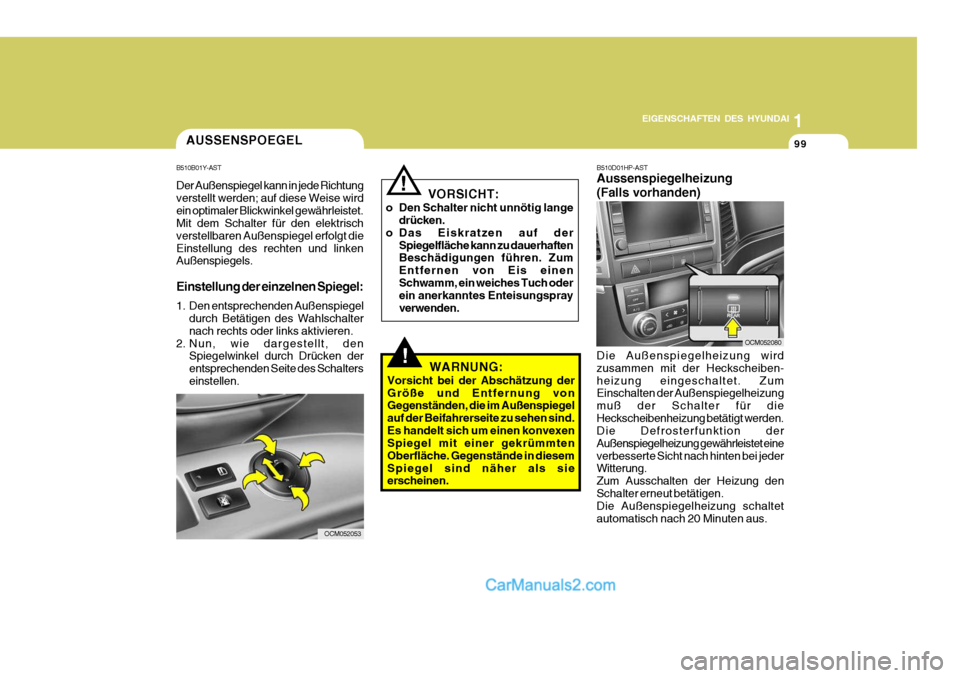

1
EIGENSCHAFTEN DES HYUNDAI
99AUSSENSPOEGEL
B510B01Y-AST Der Außenspiegel kann in jede Richtung verstellt werden; auf diese Weise wirdein optimaler Blickwinkel gewährleistet. Mit dem Schalter für den elektrisch verstellbaren Außenspiegel erfolgt dieEinstellung des rechten und linken Außenspiegels. Einstellung der einzelnen Spiegel:
1. Den entsprechenden Außenspiegel durch Betätigen des Wahlschalter nach rechts oder links aktivieren.
2. Nun, wie dargestellt, den Spiegelwinkel durch Drücken derentsprechenden Seite des Schalterseinstellen.
!WARNUNG:
Vorsicht bei der Abschätzung der Größe und Entfernung von Gegenständen, die im Außenspiegel auf der Beifahrerseite zu sehen sind.Es handelt sich um einen konvexen Spiegel mit einer gekrümmten Oberfläche. Gegenstände in diesemSpiegel sind näher als sie erscheinen. VORSICHT:
o Den Schalter nicht unnötig lange drücken.
o Das Eiskratzen auf der Spiegelfläche kann zu dauerhaftenBeschädigungen führen. Zum Entfernen von Eis einenSchwamm, ein weiches Tuch oder ein anerkanntes Enteisungspray verwenden.
!
OCM052053 B510D01HP-AST Aussenspiegelheizung (Falls vorhanden) Die Außenspiegelheizung wird zusammen mit der Heckscheiben-heizung eingeschaltet. Zum Einschalten der Außenspiegelheizung muß der Schalter für dieHeckscheibenheizung betätigt werden. Die Defrosterfunktion der Außenspiegelheizung gewährleistet eineverbesserte Sicht nach hinten bei jeder Witterung. Zum Ausschalten der Heizung denSchalter erneut betätigen. Die Außenspiegelheizung schaltet automatisch nach 20 Minuten aus.
OCM052080

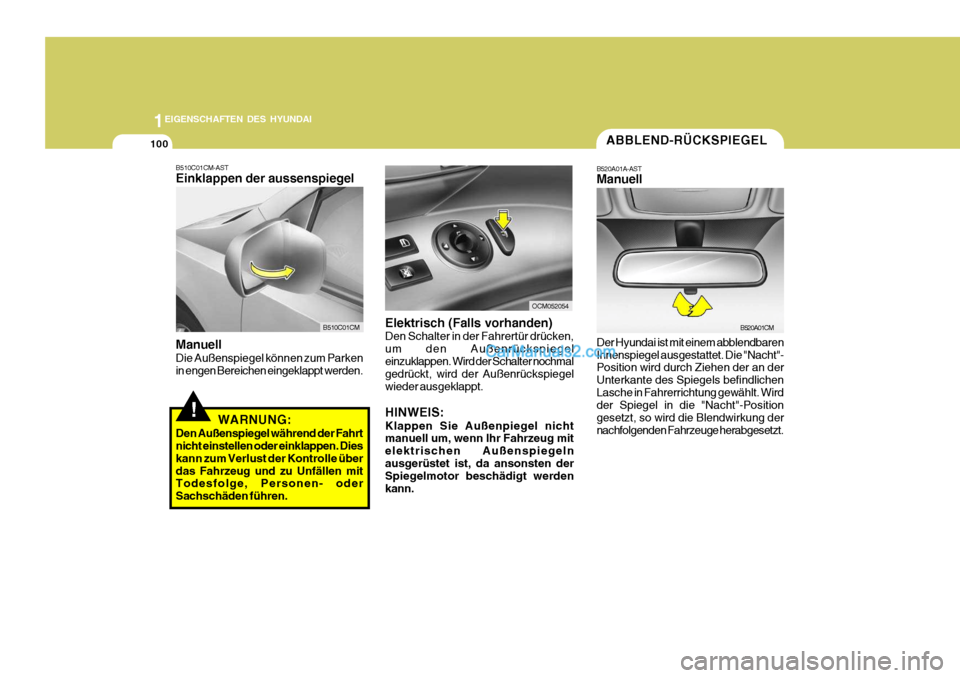

1EIGENSCHAFTEN DES HYUNDAI
100ABBLEND-RÜCKSPIEGEL
B520A01A-AST Manuell Der Hyundai ist mit einem abblendbaren Innenspiegel ausgestattet. Die "Nacht"- Position wird durch Ziehen der an der Unterkante des Spiegels befindlichenLasche in Fahrerrichtung gewählt. Wird der Spiegel in die "Nacht"-Position gesetzt, so wird die Blendwirkung dernachfolgenden Fahrzeuge herabgesetzt. B520A01CM
Elektrisch (Falls vorhanden) Den Schalter in der Fahrertür drücken, um den Außenrückspiegeleinzuklappen. Wird der Schalter nochmal gedrückt, wird der Außenrückspiegel wieder ausgeklappt. HINWEIS: Klappen Sie Außenpiegel nicht manuell um, wenn Ihr Fahrzeug mit elektrischen Außenspiegelnausgerüstet ist, da ansonsten der Spiegelmotor beschädigt werden kann.
OCM052054
B510C01CM
B510C01CM-AST Einklappen der aussenspiegel Manuell Die Außenspiegel können zum Parken in engen Bereichen eingeklappt werden.
!WARNUNG:
Den Außenspiegel während der Fahrt nicht einstellen oder einklappen. Dies kann zum Verlust der Kontrolle überdas Fahrzeug und zu Unfällen mit Todesfolge, Personen- oder Sachschäden führen.

1
EIGENSCHAFTEN DES HYUNDAI
101
B520C01CM-GST Automatisch abblendender innenspiegel mit kompass(Falls vorhanden)
B520C08JM
1. Status-LED
2. Steuertaste3. Lichteinfallsensor 4. Anzeigefenster Bei einer Blendung durch die Scheinwerfer des nachfolgenden Verkehrs blendet der Spiegelautomatisch ab, wenn er durch Drücken und Festhalten der Taste für mindestens 3 Sekunden, aber kürzer als 6 Sekundeneingeschaltet wird. Durch nochmaliges gleichlanges Drücken der Taste wird er ausgeschaltet. 1. Bedienung der Kompassfunktion Die Taste drücken und loslassen, um die Fahrzeugrichtung anzuzeigen.Durch erneutes Drücken und Loslassen der Taste wird die Anzeige ausgescaltet. Richtungsanzeige - E : Osten - W : Westen - S : Süden - N : NordenBsp.) NE : Nordosten 2.Kalibrierung Die Taste länger als 9 Sekunden gedrückt halten. Wenn der KompaBspeicher gelösht ist, erscheintein "C" in der Anzeige.
1. Zweimal einen Kreis mit weniger als
8 km/h fahren oder bis die Kompaßrichtung erscheint.
2. Der Kreis kann im oder gegen den
Uhrzeigersinn gefahren werden.
3. Solange im Kreis fahren, bis die
Kompassrichtung erscheint. 2. Die Taste länger als 6, aber kürzer
als 9 Sekunden gedrückt halten. In der Anzeige erscheint die aktuell eingestellte Zonennummer.
3. Taste loslassen und drücken, um die
Zonennummer zu erhöhen.
4. Zweimal einen Kreis mit weniger als
8 km/h fahren oder bis die Kompassrichtung erscheint.
B520C01JM
3.Einstellen der Kompasszone
1. Die Zonennummer entsprechend
Ihrem momentanen Standort in der Zonenkarte bestimmen.

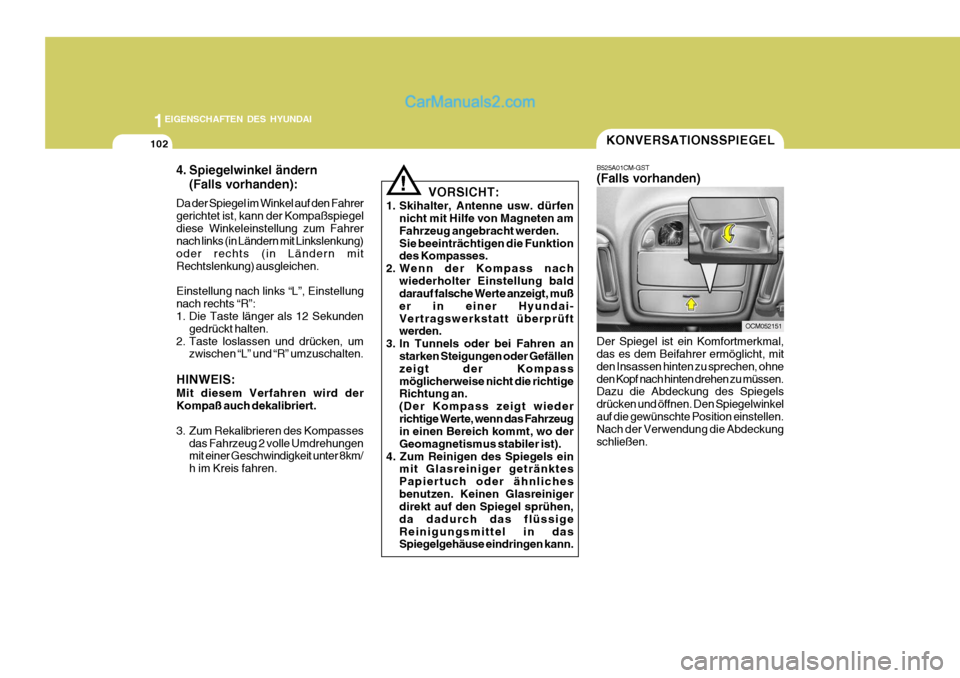

1EIGENSCHAFTEN DES HYUNDAI
102
4. Spiegelwinkel ändern(Falls vorhanden):
Da der Spiegel im Winkel auf den Fahrer gerichtet ist, kann der Kompaßspiegeldiese Winkeleinstellung zum Fahrer nach links (in Ländern mit Linkslenkung) oder rechts (in Ländern mitRechtslenkung) ausgleichen. Einstellung nach links “L”, Einstellung nach rechts “R”:
1. Die Taste länger als 12 Sekunden gedrückt halten.
2. Taste loslassen und drücken, um zwischen “L” und “R” umzuschalten.
HINWEIS: Mit diesem Verfahren wird der Kompaß auch dekalibriert.
3. Zum Rekalibrieren des Kompasses das Fahrzeug 2 volle Umdrehungen mit einer Geschwindigkeit unter 8km/ h im Kreis fahren. VORSICHT:
1. Skihalter, Antenne usw. dürfen nicht mit Hilfe von Magneten amFahrzeug angebracht werden.Sie beeinträchtigen die Funktion des Kompasses.
2. Wenn der Kompass nach
wiederholter Einstellung balddarauf falsche Werte anzeigt, muß er in einer Hyundai-Vertragswerkstatt überprüft werden.
3. In Tunnels oder bei Fahren an starken Steigungen oder Gefällen zeigt der Kompassmöglicherweise nicht die richtige Richtung an. (Der Kompass zeigt wiederrichtige Werte, wenn das Fahrzeug in einen Bereich kommt, wo der Geomagnetismus stabiler ist).
4. Zum Reinigen des Spiegels ein mit Glasreiniger getränktesPapiertuch oder ähnlichesbenutzen. Keinen Glasreiniger direkt auf den Spiegel sprühen, da dadurch das flüssigeReinigungsmittel in das Spiegelgehäuse eindringen kann.
!
Der Spiegel ist ein Komfortmerkmal, das es dem Beifahrer ermöglicht, mit den Insassen hinten zu sprechen, ohneden Kopf nach hinten drehen zu müssen. Dazu die Abdeckung des Spiegels drücken und öffnen. Den Spiegelwinkelauf die gewünschte Position einstellen. Nach der Verwendung die Abdeckung schließen.
KONVERSATIONSSPIEGEL
B525A01CM-GST (Falls vorhanden)
OCM052151
