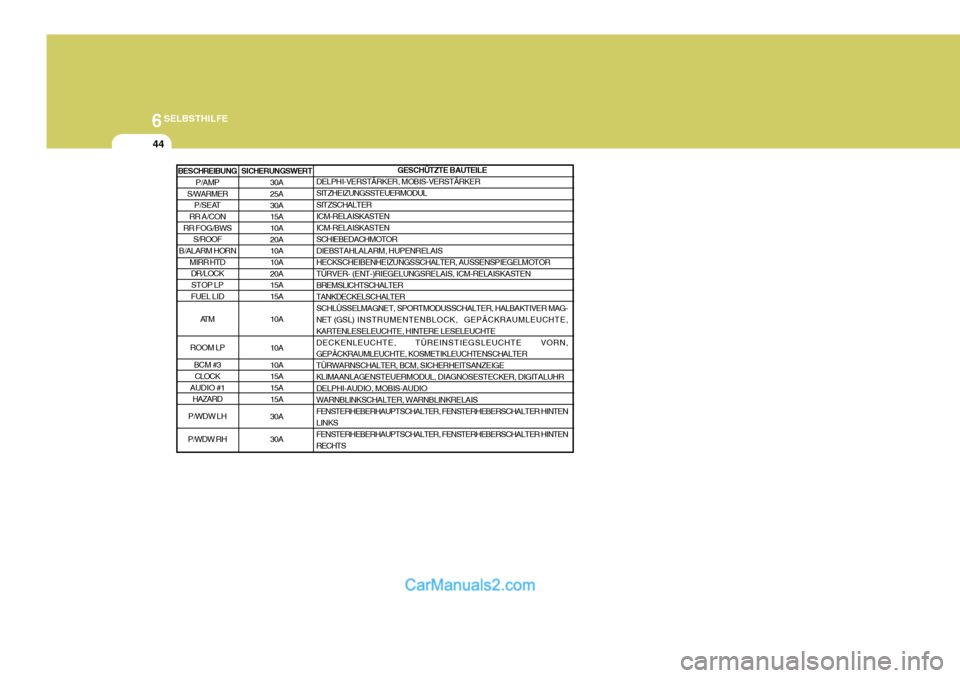

6SELBSTHILFE
44
SICHERUNGSWERT30A 25A 30A 15A10A 20A 10A10A 20A 15A15A 10A 10A 10A 15A 15A 15A 30A 30A GESCHÜTZTE BAUTEILE
DELPHI-VERSTÄRKER, MOBIS-VERSTÄRKER SITZHEIZUNGSSTEUERMODUL SITZSCHALTER ICM-RELAISKASTENICM-RELAISKASTENSCHIEBEDACHMOTORDIEBSTAHLALARM, HUPENRELAISHECKSCHEIBENHEIZUNGSSCHALTER, AUSSENSPIEGELMOTOR TÜRVER- (ENT-)RIEGELUNGSRELAIS, ICM-RELAISKASTEN BREMSLICHTSCHALTERTANKDECKELSCHALTERSCHLÜSSELMAGNET, SPORTMODUSSCHALTER, HALBAKTIVER MAG- NET (GSL) INSTRUMENTENBLOCK, GEPÄCKRAUMLEUCHTE,
KARTENLESELEUCHTE, HINTERE LESELEUCHTE DECKENLEUCHTE, TÜREINSTIEGSLEUCHTE VORN, GEPÄCKRAUMLEUCHTE, KOSMETIKLEUCHTENSCHALTER TÜRWARNSCHALTER, BCM, SICHERHEITSANZEIGEKLIMAANLAGENSTEUERMODUL, DIAGNOSESTECKER, DIGITALUHRDELPHI-AUDIO, MOBIS-AUDIOWARNBLINKSCHALTER, WARNBLINKRELAISFENSTERHEBERHAUPTSCHALTER, FENSTERHEBERSCHALTER HINTEN LINKS FENSTERHEBERHAUPTSCHALTER, FENSTERHEBERSCHALTER HINTEN RECHTS
BESCHREIBUNG P/AMP
S/WARMER P/SEAT
RR A/CON
RR FOG/BWS S/ROOF
B/ALARM HORN
MIRR HTDDR/LOCKSTOP LP
FUEL LID
AT M
ROOM LP BCM #3CLOCK
AUDIO #1 HAZARD
P/WDW LH
P/WDW RH

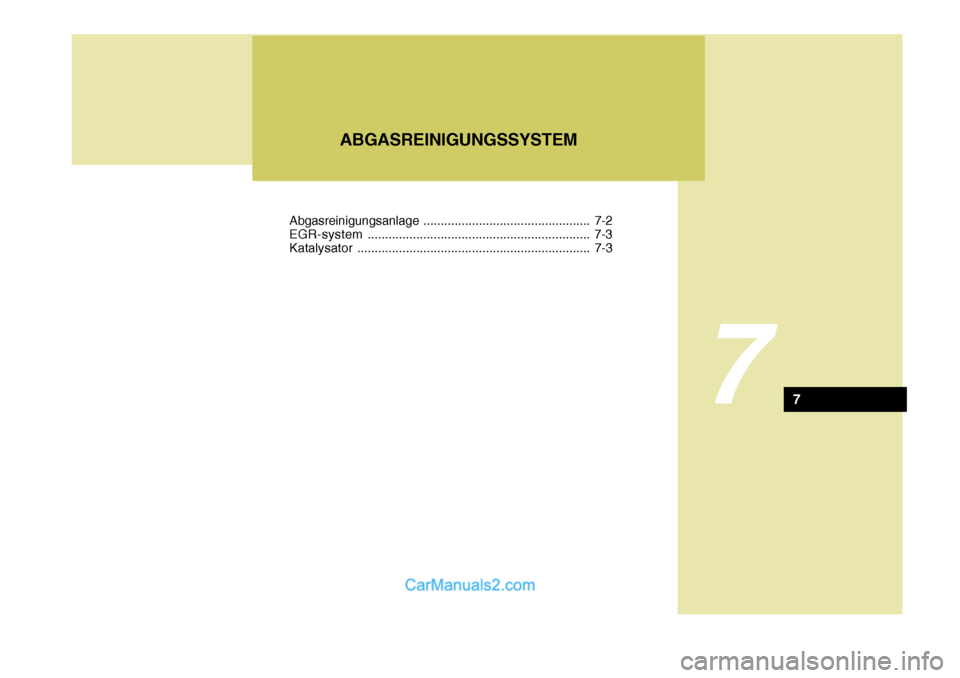

7
ABGASREINIGUNGSSYSTEM
7
Abgasreinigungsanlage................................................ 7-2
EGR-system ................................................................ 7-3
Katalysator ................................................................... 7-3

7ABGASREINIGUNGSSYSTEM

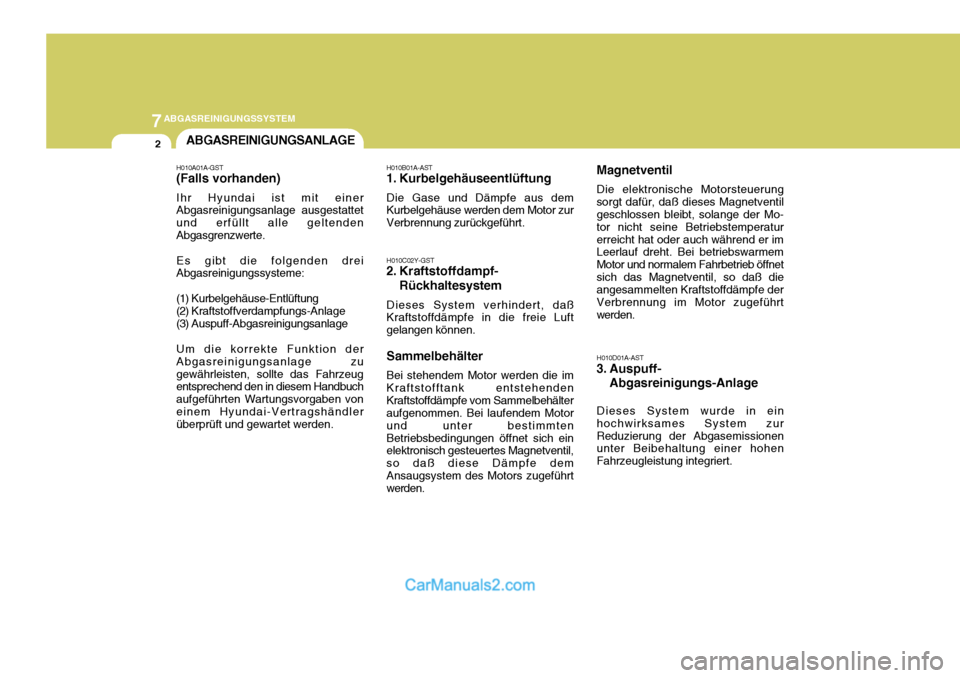

2ABGASREINIGUNGSANLAGE
H010D01A-AST
3. Auspuff-Abgasreinigungs-Anlage
Dieses System wurde in ein
hochwirksames System zur Reduzierung der Abgasemissionen unter Beibehaltung einer hohen Fahrzeugleistung integriert. Magnetventil Die elektronische Motorsteuerung
sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Mo- tor nicht seine Betriebstemperaturerreicht hat oder auch während er im Leerlauf dreht. Bei betriebswarmem Motor und normalem Fahrbetrieb öffnetsich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe der Verbrennung im Motor zugeführtwerden.
H010A01A-GST (Falls vorhanden) Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltendenAbgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungssysteme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreinigungsanlage zugewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführten Wartungsvorgaben voneinem Hyundai-Vertragshändler überprüft und gewartet werden. H010B01A-AST
1. Kurbelgehäuseentlüftung Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt. H010C02Y-GST
2. Kraftstoffdampf-
Rückhaltesystem
Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter Bei stehendem Motor werden die im Kraftstofftank entstehendenKraftstoffdämpfe vom Sammelbehälter aufgenommen. Bei laufendem Motor und unter bestimmtenBetriebsbedingungen öffnet sich ein elektronisch gesteuertes Magnetventil, so daß diese Dämpfe demAnsaugsystem des Motors zugeführt werden.

7
ABGASREINIGUNGS SYSTEM

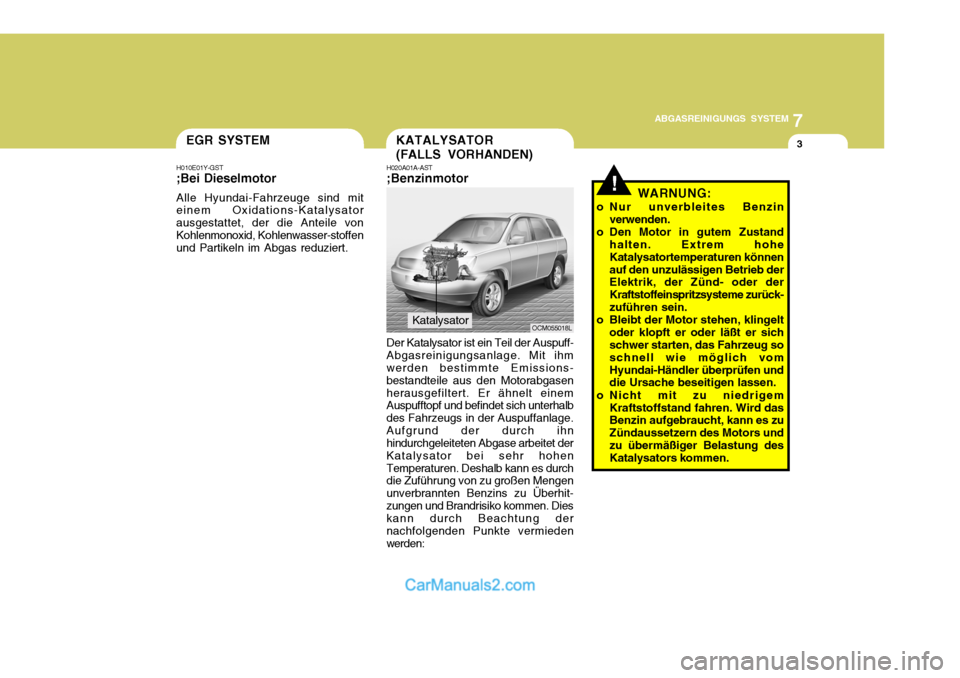

3EGR SYSTEM
H010E01Y-GST ;Bei Dieselmotor Alle Hyundai-Fahrzeuge sind mit einem Oxidations-Katalysator ausgestattet, der die Anteile vonKohlenmonoxid, Kohlenwasser-stoffen und Partikeln im Abgas reduziert.
!
H020A01A-AST ;Benzinmotor Der Katalysator ist ein Teil der Auspuff-
Abgasreinigungsanlage. Mit ihm werden bestimmte Emissions- bestandteile aus den Motorabgasenherausgefiltert. Er ähnelt einem Auspufftopf und befindet sich unterhalb des Fahrzeugs in der Auspuffanlage.Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohenTemperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zu Überhit-zungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermiedenwerden: WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem hoheKatalysatortemperaturen könnenauf den unzulässigen Betrieb der Elektrik, der Zünd- oder der Kraftstoffeinspritzsysteme zurück-zuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, das Fahrzeug so schnell wie möglich vomHyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann es zu Zündaussetzern des Motors undzu übermäßiger Belastung des Katalysators kommen.
KATALYSATOR (FALLS VORHANDEN)
KatalysatorOCM055018L

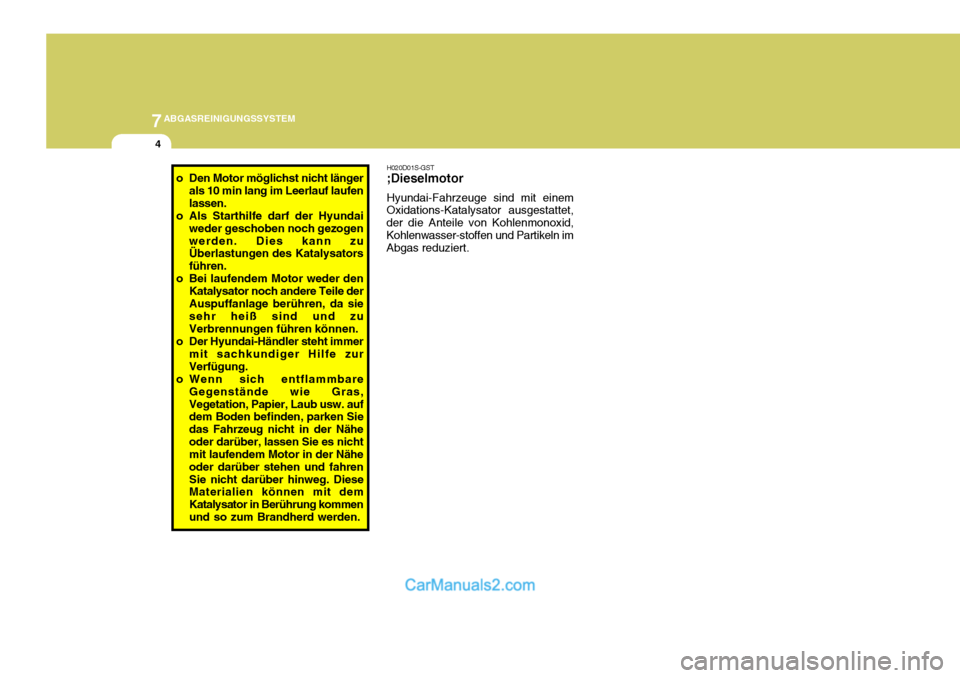

7ABGASREINIGUNGSSYSTEM
4
H020D01S-GST ;Dieselmotor Hyundai-Fahrzeuge sind mit einem
Oxidations-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid,Kohlenwasser-stoffen und Partikeln im Abgas reduziert.
o Den Motor möglichst nicht länger
als 10 min lang im Leerlauf laufen lassen.
o Als Starthilfe darf der Hyundai
weder geschoben noch gezogenwerden. Dies kann zu Überlastungen des Katalysators führen.
o Bei laufendem Motor weder den
Katalysator noch andere Teile derAuspuffanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit sachkundiger Hilfe zurVerfügung.
o Wenn sich entflammbare
Gegenstände wie Gras,Vegetation, Papier, Laub usw. auf dem Boden befinden, parken Sie das Fahrzeug nicht in der Näheoder darüber, lassen Sie es nicht mit laufendem Motor in der Nähe oder darüber stehen und fahrenSie nicht darüber hinweg. Diese Materialien können mit dem Katalysator in Berührung kommenund so zum Brandherd werden.

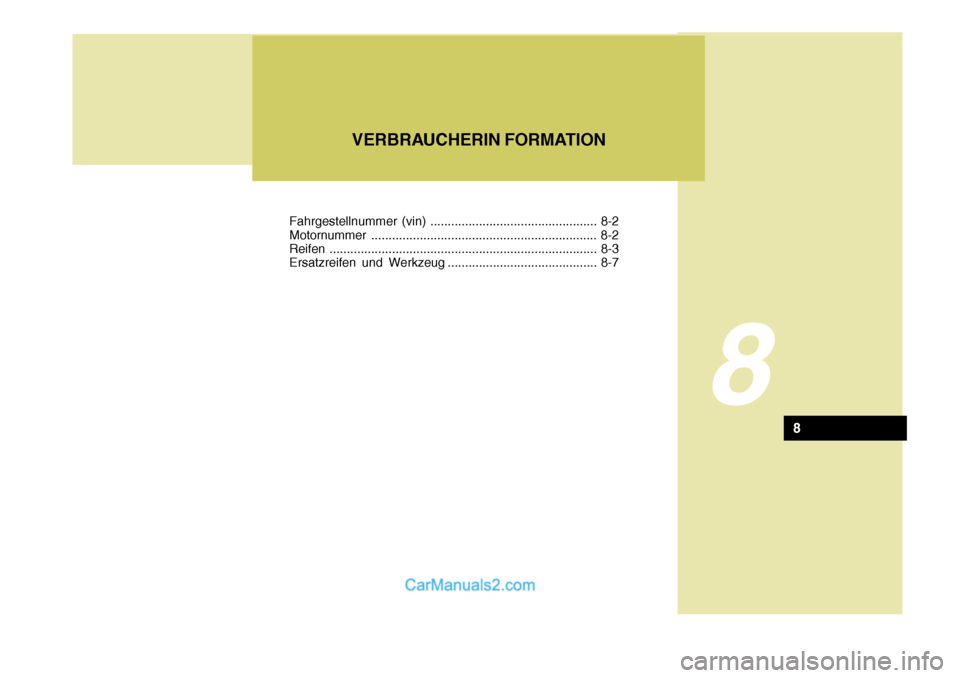

8
VERBRAUCHERIN FORMATION
8
Fahrgestellnummer (vin) ................................................ 8-2 Motornummer.................................................. ............... 8-2
Reifen ............................................................................. 8-3
Ersatzreifen und Werkzeug ........................................... 8-7

8VERBRAUGHERIN FORMATION

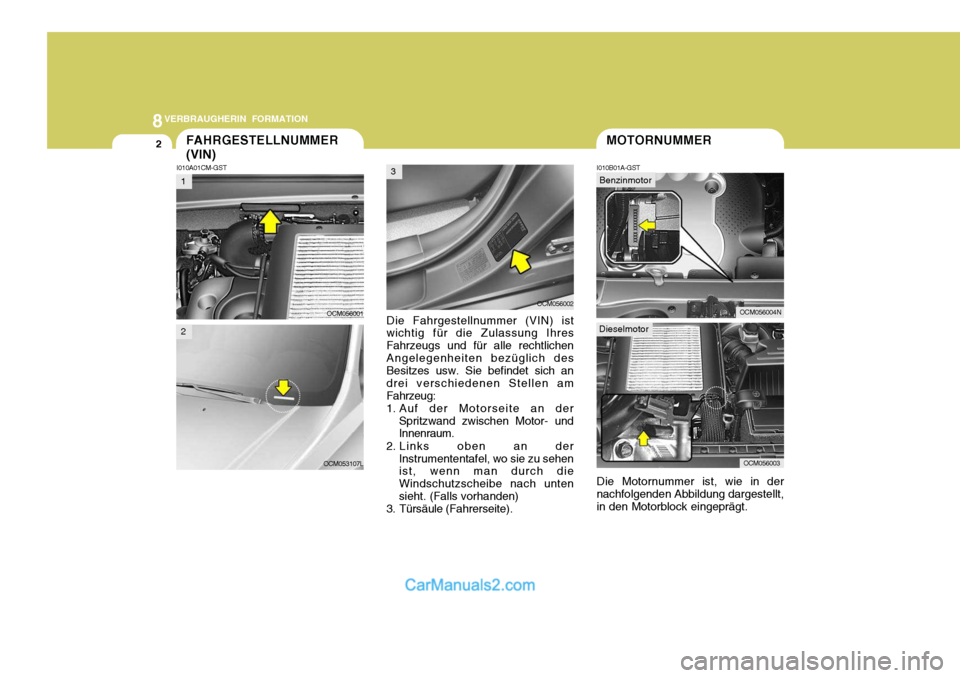

2FAHRGESTELLNUMMER (VIN)
I010B01A-GST
I010A01CM-GST
Die Motornummer ist, wie in der
nachfolgenden Abbildung dargestellt, in den Motorblock eingeprägt.
OCM056001MOTORNUMMER
OCM053107L
Die Fahrgestellnummer (VIN) ist
wichtig für die Zulassung Ihres Fahrzeugs und für alle rechtlichenAngelegenheiten bezüglich des Besitzes usw. Sie befindet sich an drei verschiedenen Stellen amFahrzeug:
1. Auf der Motorseite an der
Spritzwand zwischen Motor- und Innenraum.
2. Links oben an der Instrumententafel, wo sie zu sehenist, wenn man durch die Windschutzscheibe nach untensieht. (Falls vorhanden)
3. Türsäule (Fahrerseite).
OCM056002
OCM056003
Dieselmotor
1
2
3Benzinmotor
OCM056004N

8
VERBRAUGHERIN FORMATION

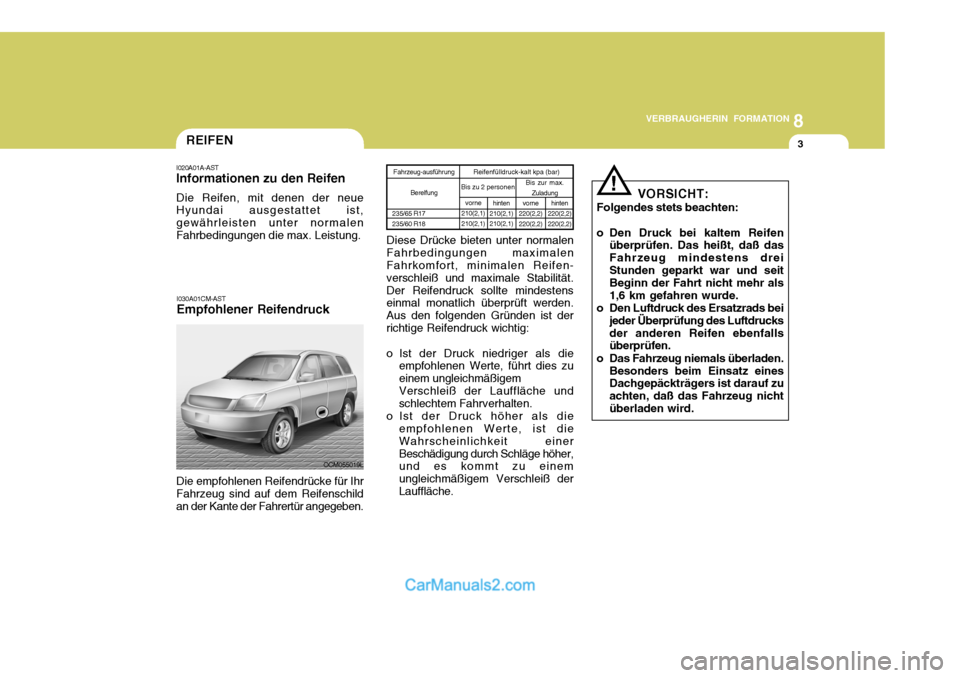

3REIFEN
I030A01CM-AST Empfohlener Reifendruck
Die empfohlenen Reifendrücke für Ihr Fahrzeug sind auf dem Reifenschildan der Kante der Fahrertür angegeben.
I020A01A-AST Informationen zu den Reifen Die Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unter normalenFahrbedingungen die max. Leistung.
OCM055019L
Reifenfülldruck-kalt kpa (bar)
hinten
210(2,1) 210(2,1) vorne
220(2,2) 220(2,2)
Bis zu 2 personen
Bis zur max.
Zuladung hinten
220(2,2)220(2,2)
vorne
210(2,1)210(2,1)
Diese Drücke bieten unter normalen
Fahrbedingungen maximalen Fahrkomfort, minimalen Reifen- verschleiß und maximale Stabilität.Der Reifendruck sollte mindestens einmal monatlich überprüft werden. Aus den folgenden Gründen ist derrichtige Reifendruck wichtig:
o Ist der Druck niedriger als die empfohlenen Werte, führt dies zu einem ungleichmäßigemVerschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist die Wahrscheinlichkeit einerBeschädigung durch Schläge höher, und es kommt zu einem ungleichmäßigem Verschleiß derLauffläche.
! VORSICHT:
Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens dreiStunden geparkt war und seit Beginn der Fahrt nicht mehr als 1,6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei
jeder Überprüfung des Luftdrucksder anderen Reifen ebenfalls überprüfen.
o Das Fahrzeug niemals überladen. Besonders beim Einsatz einesDachgepäckträgers ist darauf zu achten, daß das Fahrzeug nichtüberladen wird.
Fahrzeug-ausführung
Berelfung
235/65 R17 235/60 R18
