2009 Alfa Romeo MiTo Návod k použití a údržbě (in Czech)

24SEZANMTE SE S VOZIDLEM
Zobrazení navoleného jízdního reÏimu
(Systém “Alfa DNA”)
(je-li souãástí v˘bavy vozidla)
U provedení s nastavitelným multifunkčním displejem se zobrazí
hlášení + symbol na displeji udávající navolený jízdní režim
“DYNAMIC”, “NORMAL” nebo “ALL WEATHER”. Pokud nelze něk-
terý z těchto režimů navolit, na displeji se zobrazí příslušné upo-
zornění.
U provedení s multifunkčním displejem se zobrazí písmeno (D
nebo A) označující navolený jízdní režim a příslušné hlášení.
Zpûtná svítilna do mlhy (Ïlutá)
Kontrolka se rozsvítí při zapnutí zadní svítilny do mlhy.4
Pfiední svûtlomety do mlhy (zelená)
Kontrolka se rozsvítí při zapnutí předního mlhového
světlometu.5
001-126 Alfa CZ MiTo 25-09-2008 13:43 Pagina 24

SEZANMTE SE S VOZIDLEM25
1
Potkávací svûtlomety (zelená)
Kontrolka se rozsvítí při zapnutí potkávacích světlo-
metů.
Obr ysová svûtla (zelená)
Kontrolka se rozsvítí při zapnutí obrysových světel.
Follow me home (zelená)
Při zapnutí tohoto zařízení se kontrolka rozsvítí (spolu s hlášením
na displeji).
3
2
Dálkové svûtlomety (modrá)
Kontrolka se rozsvítí při zapnutí dálkových světlometů.1
Smûrové svûtlo levé (zelená)
Kontrolka se rozsvítí při přepnutí pákového přepínače
ukazatelů směru dolů při zapnutí výstražných světel.
Smûrové svûtlo pravé (zelená)
Kontrolka se rozsvítí při přepnutí pákového přepínače
ukazatelů směru nahoru při zapnutí výstražných světel.
R
E
001-126 Alfa CZ MiTo 25-09-2008 13:43 Pagina 25

26SEZANMTE SE S VOZIDLEM
DISPLEJ
Vozidlo lze vybavit multifunkčním displejem/nastavitelným mul-
tifunkčním displejem, který za jízdy poskytuje uživateli informa-
ce podle přednastavených funkcí.
“STANDARDNÍ” OBRAZOVKA
MULTIFUNKâNÍHO DISPLEJE obr. 6
Na displeji se zobrazí:
A. Datum
B. Počitadlo km (počet ujetých km/mílí)
C. Navolený jízdní režim (Systém “Alfa DNA”),
(je-li součástí výbavy vozidla)
– d = Dynamic
– n = Normal
– a = All Weather
D. Čas (zůstává zobrazen i po vytažení klíčku ze zapalování a
zavření dveří)
E. Venkovní teplota
F. Nastavení sklonu světlometů (pouze se zapnutými potkávací-
mi světlomety)
G. Upozornění na blížící se předepsanou servisní prohlídku (Ser-
vice)
S klíčkem vytaženým ze zapalování se při otevření některých
předních dveří na displeji zobrazí na několik sekund čas a počet
ujetých km(nebo míli).
Obr. 6A0J0143m
001-126 Alfa CZ MiTo 25-09-2008 13:43 Pagina 26

SEZANMTE SE S VOZIDLEM27
1
“STANDARDNÍ” OBRAZOVKA
NASTAVITELNÉHO MULTIFUNKâNÍHO DISPLEJE
obr. 7
Na displeji se zobrazí:
A. Čas
B. Celkový počet ujetých km (nebo mílí)
C. Počitadlo km (zobrazení ujetých km/mílí)
D. Signalizace stavu vozidla (např. otevřené dveře, nebo také upo-
zornění na námrazu na vozovce atd.)
E. Nastavení sklonu světlometů (pouze se zapnutými potkávací-
mi světlomety)
F. Venkovní teplotaU některých provedení se při navolení režimu “DYNAMIC” zobrazí
na displeji tlak v turbíně obr. 8.
Obr. 7A0J0142mObr. 8A0J0195m
001-126 Alfa CZ MiTo 25-09-2008 13:43 Pagina 27

28SEZANMTE SE S VOZIDLEM
UVÍTACÍ POHYB
U některých provedení se při otočení klíčku na MAR:
ukazatelé rychloměru a otáčkoměru rychle vychýlí (naho-
ru/dolů);
osvětlí se grafické ukazatele/displej.
na displeji se zobrazí grafická animace profilu vozidlu.
Pohyb ukazatelÛ
Při vytažení klíčku ze zapalování během pohybu ukazatelů
se tyto vrátí do výchozí polohy.
Jakmile se ukazatelé dostanou na konec stupnice, vrátí se na
hodnotu udanou stavem vozidla.
Při spuštění motoru se ukazatelé ustálí.
Osvûtlení ukazatelÛ/displeje
Po několika sekundách od zapnutí klíčku v zapalování se na něko-
lik sekund rozsvítí ukazatelé, grafiky a displej.
Zobrazení grafické animace
Při vytahování klíčku v zapalování (se zavřenými dveřmi) zůsta-
ne displej osvětlený a zobrazí se grafická animace. Jas displeje pak
postupně tmavne, až se vypne.
001-126 Alfa CZ MiTo 25-09-2008 13:43 Pagina 28

SEZANMTE SE S VOZIDLEM29
1

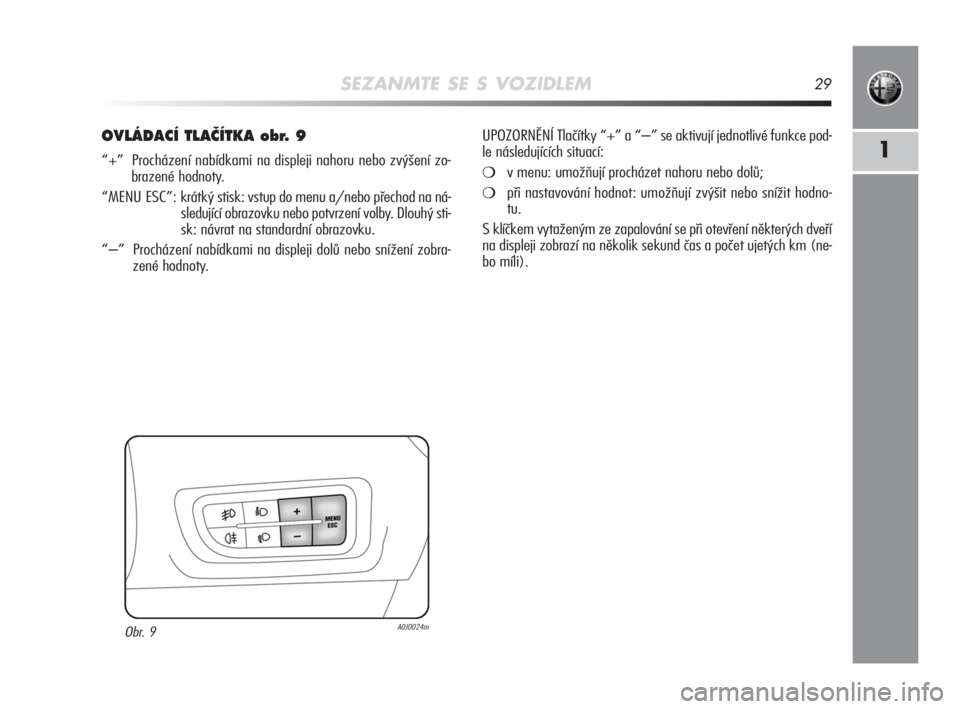

OVLÁDACÍ TLAâÍTKA obr. 9
“+” Procházení nabídkami na displeji nahoru nebo zvýšení zo-
brazené hodnoty.
“MENU ESC”: krátký stisk: vstup do menu a/nebo přechod na ná-
sledující obrazovku nebo potvrzení volby. Dlouhý sti-
sk: návrat na standardní obrazovku.
“–” Procházení nabídkami na displeji dolů nebo snížení zobra-
zené hodnoty.UPOZORNĚNÍ Tlačítky “+” a “–” se aktivují jednotlivé funkce pod-
le následujících situací:v menu: umožňují procházet nahoru nebo dolů;
při nastavování hodnot: umožňují zvýšit nebo snížit hodno-
tu.
S klíčkem vytaženým ze zapalování se při otevření některých dveří
na displeji zobrazí na několik sekund čas a počet ujetých km (ne-
bo míli).
Obr. 9A0J0024m
001-126 Alfa CZ MiTo 25-09-2008 13:43 Pagina 29

30SEZANMTE SE S VOZIDLEM
NASTAVOVACÍ MENU
Menu obsahuje celou řadu funkcí, jejichž navolením tlačítky + a
– je možné provést následující nastavení: Některé položky mají
podmenu. Nastavovací menu se aktivuje krátkým stiskem tlačítka
MENU ESC. Položky menu:
– MENU
– ZVUKOVÉ UPOZORNĚNÍ NA RYCHLOST
– SNÍMAČ SVĚTLOMETŮ (je-li součástí výbavy vozidla)
– DEŠŤOVÝ SENZOR (je-li součástí výbavy vozidla)
– ÚDAJE TRIP B
– NASTAVENÍ ČASU
– NASTAVENÍ DATA
– PRVNÍ STRÁNKA (je-li součástí výbavy vozidla)
– VIZ AUTORÁDIO
– AUTOCLOSE
– MĚRNÁ JEDNOTKA
– JAZYK
– HLASITOST UPOZORNĚNÍ
– HLASITOST PŘI STISKU TLAČÍTEK
– ZVUKOVÉ UPOZORNĚNÍ NA RYCHLOST
– SERVICE
– AIRBAG SPOLUCESTUJÍCÍHO
– DENNÍ SVĚTLOMETY
– SVÍTIDLA VE VOZIDLE
– VÝSTUP Z MENU
POZN.: U vozidel s radionavigačním systémem, (je-li součástí vý-
bavy vozidla), se údaje zobrazují na displeji tohoto systému.
001-126 Alfa CZ MiTo 25-09-2008 13:43 Pagina 30

SEZANMTE SE S VOZIDLEM31
1
Zvolení poloÏky v hlavním menu
bez podmenu:
– krátkým stiskem tlačítka MENU ESC lze navolit nastavení
hlavního menu, které chceme změnit;
– tlačítky + nebo – (postupným stiskem) je možné zvolit nové
nastavení;
– krátkým stiskem tlačítka MENU ESC lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou položku hlavního
menu.
Zvolení poloÏky v hlavním menu s podmenu:
– krátkým stiskem tlačítka MENU ESC lze zobrazit první položku
podmenu;
– tlačítky + nebo – (postupným stiskem) je možné procházet po-
ložkami podmenu;
– krátkým stiskem tlačítka MENU ESC lze nastavení zvolit položku
podmenu a vstoupit do příslušného nastavovacího menu;
– tlačítky + nebo – (postupným stiskem) je možné zvolit nové
nastavení této položky podmenu;
– krátkým stiskem tlačítka MENU ESC lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou položku pod-
menu.
001-126 Alfa CZ MiTo 25-09-2008 13:43 Pagina 31
