2009 Alfa Romeo 159 Návod k použití a údržbě (in Czech)

V této tabulce jsou uvedeny příčiny rozsvícení/zhasnutí světel přední/zadní stropní svítilny a způsob jejich rozsvěcení/zhasínání:
Událost Způsob rozsvícení/zhasnutí světel přední a zadní
stropní svítilny
Otevření jedněch předních/zadních dveří Rozsvícení středového světla přední stropní svítilny a rozsvícení zadní stropní svítil-
ny na několik minut. Tento interval časového spínače se reaktivuje při každém
otevření dveří.
Zavření všech dveří Při elektronickém klíči vytaženém ze čtečky spínací skříňky zůstanou svítilny rozsví-
cené ještě 10 sekund.
Tento interval časového spínače se přeruší při zasunutí elektronického klíče do čteč-
ky spínací skříňky
Startování motoru: zhasnutí středového světla přední stropní svítilny a zhasnutí
zadní stropní svítilny
Zasunutí elektronického klíče do čtečky spínací skříňky Rozsvícení středového světla přední stropní svítilny a rozsvícení zadní stropní svítil-
ny na dobu cca 10 sekund
Zamknutí dveří Zhasnutí středového světla přední stropní svítilny a zhasnutí zadní stropní svítilny
Odemknutí dveří Rozsvícení středového světla přední stropní svítilny a rozsvícení zadní stropní svítil-
ny na dobu cca 10 sekund
Zásah nárazového spínače pro přerušení přívodu paliva Rozsvícení středového světla přední stropní svítilny a rozsvícení zadní stropní svítil-
ny na dobu několika minut. Po obnovení přívodu paliva stisknutím tlačítka nárazo-
vého spínače světla zhasnou.
Ve všech případech popsaných v tabulce se světla přední a zadní stropní svítilny rozsvěcejí a zhasínají postupně po dobu cca 2 sekund.
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
79
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 79

ZADNÍ STROPNÍ SVÍTILNA
Verze bez střešního okna obr. 59
Stisknutím tlačítka:
A: se rozsvítí/zhasne světlo na straně řidiče;
B: se rozsvítí/zhasne světlo na straně spolujezdce.
Při zavření dveří zůstanou světla zadní stropní svítilny
několik sekund rozsvícená a následně automaticky
zhasnou. Zhasnou však také po zasunutí elektronické-
ho klíče do čtečky spínací skříňky.UPOZORNĚNÍ Pokud jsou některé dveře pone-
chány otevřené, po několika minutách automaticky
zhasnou světla zadní stropní svítilny. Tato se opět roz-
svítí po otevření jiných dveří nebo po zavření a opětov-
ném otevření předtím nezavřených dveří.
Verze se střešním oknem (pokud
je ve výbavě), obr. 60
Vozy se střešním oknem jsou vybaveny dvěma zadní-
mi stropními svítilnami umístěnými nad zadními dveř-
mi.
Svítilna se rozsvítí/zhasne stisknutím prosvětlovacího
krytu A - obr. 60.OSVĚTLENÍ NÁSTUPNÍHO
PROSTORU
Svítilna ve dveřích se rozsvítí v jakékoliv poloze elek-
tronického klíče ve čtečce spínací skříňky. Při otevře-
ných dveřích zůstane svítilna rozsvícená po dobu 3 mi-
nut a následně automaticky zhasne.
obr. 59
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
PALUBNÍ DE
A OVLÁDACÍ P
A0E0094mobr. 60A0E0037m
80
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 80

OVLÁDACÍ PRVKY
NÁRAZOVÝ SPÍNAČ PRO
PŘERUŠENÍ PŘÍVODU PALI-
VA A NÁRAZOVÝ ODPO-
JOVAČ ELEKTRICKÉHO
NAPÁJENÍ
Vůz je vybaven bezpečnostním spínačem, který v pří-
padě nárazu přeruší dodávku paliva a tím vypne motor.
Některé verze jsou vybaveny navíc ještě dalším bez-
pečnostním spínačem, který v případě nárazu odpojí
elektrické napájení.
Tímto způsobem se předchází únikům paliva při poško-
zení palivového potrubí a vytváření elektrických výbojů
při poškození elektrické soustavy vozu.
UPOZORNĚNÍ Po nárazu nezapomeňte ze čteč-
ky spínací skříňky vytáhnout elektronický klíč, aby se
nevybíjela baterie.Odemknutí dveří po nárazu
V případě nárazu zásahem nárazového spínače pro
přerušení přívodu paliva dojde kvůli umožnění přístupu
do vozu zvenku k automatickému odemknutí dveří
a současně k rozsvícení stropních svítilen. Dveře lze
samozřejmě otevřít zevnitř pomocí příslušných klik.
Jestliže nedochází k úniku paliva, není poškozeno
elektrické zařízení vozu (např. světlomety) a vůz je
schopen pokračování v jízdě, je možné obnovit přívod
paliva a elektrické napájení (pokud je vůz vybaven
odpojovačem elektrického napájení) dále popsaným
způsobem.
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
81
Jestliže po nárazu ucítí-
te zápach paliva nebo zjistíte
únik paliva ze systému dodávky
paliva, neobnovujte přívod pali-
va, protože hrozí nebezpečí
požáru.
POZOR
Pokud byl vůz centrálně
zamknutý zevnitř, po nárazu
bez zásahu nárazového spínače
pro přerušení přívodu paliva
nedojde k automatickému ode-
mknutí dveří a zvenku nebude
možný přístup do vozu. Možnost
otevření dveří zvenku je však
podmíněna stavem dveří po
nárazu: pokud jsou některé
dveře poškozené, nemusí jít
otevřít. V takovém případě se
pokuste otevřít jiné dveře vozu.
POZOR
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 81

Obnovení dodávky paliva
nárazovým spínačem
Dodávka paliva se obnoví stisknutím tlačítka A-
obr. 61 na nárazovém spínači.Obnovení elektrického napájení od-
pojovačem (pokud je ve výbavě)Odpojovač elektrického napájení se nachází uvnitř po-
jistkové skříňky na kladném pólu baterie.
Elektrické napájení se obnoví následovně:
❒obnovte dodávku paliva stisknutím tlačítka A-
obr. 61na nárazovém spínači;
❒otevřete kapotu motoru;
❒stlačte přídržné pružinky A - obr. 62 a sejmě-
te víko B;
❒obnovte elektrické napájení stisknutím tlačítka C -
obr. 63 na odpojovači. obr. 61
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
PALUBNÍ DE
A OVLÁDACÍ P
A0E0221mobr. 62A0E0126mobr. 63A0E0071m
82
Před obnovením dodáv-
ky paliva nárazovým spínačem
pozorně zkontrolujte, zda neu-
niká palivo a zda není poškoze-
no elektrické zařízení vozu
(např. světlomety).
POZOR
Před obnovením elek-
trického napájení odpojovačem
pozorně zkontrolujte, zda neu-
niká palivo a zda není poškoze-
no elektrické zařízení vozu
(např. světlomety).
POZOR
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 82

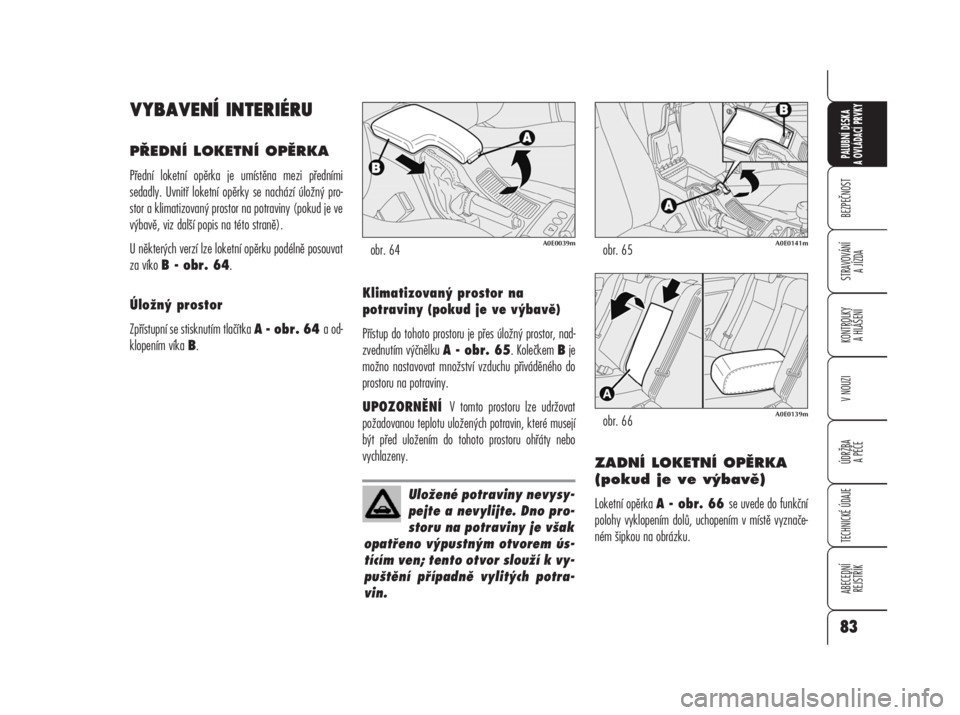

VYBAVENÍ INTERIÉRU
PŘEDNÍ LOKETNÍ OPĚRKA
Přední loketní opěrka je umístěna mezi předními
sedadly. Uvnitř loketní opěrky se nachází úložný pro-
stor a klimatizovaný prostor na potraviny (pokud je ve
výbavě, viz další popis na této straně).
U některých verzí lze loketní opěrku podélně posouvat
za víko B - obr. 64.
Úložný prostor
Zpřístupní se stisknutím tlačítka A - obr. 64 a od-
klopením víka B.Klimatizovaný prostor na
potraviny (pokud je ve výbavě)
Přístup do tohoto prostoru je přes úložný prostor, nad-
zvednutím výčnělku A - obr. 65. Kolečkem Bje
možno nastavovat množství vzduchu přiváděného do
prostoru na potraviny.
UPOZORNĚNÍ V tomto prostoru lze udržovat
požadovanou teplotu uložených potravin, které musejí
být před uložením do tohoto prostoru ohřáty nebo
vychlazeny.
ZADNÍ LOKETNÍ OPĚRKA
(pokud je ve výbavě)
Loketní opěrka A - obr. 66 se uvede do funkční
polohy vyklopením dolů, uchopením v místě vyznače-
ném šipkou na obrázku.
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
obr. 66A0E0139m
obr. 64A0E0039mobr. 65A0E0141m
83
Uložené potraviny nevysy-
pejte a nevylijte. Dno pro-
storu na potraviny je však
opatřeno výpustným otvorem ús-
tícím ven; tento otvor slouží k vy-
puštění případně vylitých potra-
vin.
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 83

Otvor pro přepravu lyží
(pokud je ve výbavě)
Tento otvor se používá při přepravě dlouhých předmě-
tů.
Zpřístupní se sklopením loketní opěrky dolů, zatažením
za poutko A - obr. 67 a přiklopením víka obr.
68 na loketní opěrku.ZADNÍ LOKETNÍ OPĚRKA
S ÚLOŽNÝM PROSTOREM
(pokud je ve výbavě)
Loketní opěrka B - obr. 69 se uvede do funkční
polohy vyklopením dolů, uchopením za poutko A.
Uvnitř loketní opěrky je úložný prostor obr. 71,
který se zpřístupní stisknutím tlačítka B - obr. 70
a zvednutím víka C - obr. 70.
Otvor pro přepravu lyží
(pokud je ve výbavě)
Tento otvor se používá při přepravě dlouhých předmě-
tů. Zpřístupní se sklopením loketní opěrky dolů, stisk-
nutím tlačítka A - obr. 72 a přiklopením víka B
na loketní opěrku. obr. 67
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
PALUBNÍ DE
A OVLÁDACÍ P
A0E0142mobr. 69A0E0146mobr. 70A0E0199m
obr. 68A0E0143mobr. 71A0E0200m
84
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 84

Víko Botvoru pro přepravu lyží lze otevřít při spínači
A - obr. 73 (přístupném ze zavazadlového pro-
storu) ve svislé poloze (vodorovná poloha odpoví-
dá zamknutému víku).SCHRÁNKA V PALUBNÍ
DESCE
Schránka v palubní desce se otevře zatažením za
páčku A - obr. 74. Při otevření se uvnitř schrán-
ky rozsvítí světlo. Pokud zapomenete schránku zavřít,
zhasne její vnitřní osvětlení po několika minutách. Ve
víku schránky je vybrání pro tužku nebo pero.ZAPALOVAČ CIGARET
Vpředu
Je umístěn ve středovém tunelu, u páky parkovací
brzdy. Zpřístupní se otevřením víka A - obr. 75
ve směru šipky.
BEZPEČNOST
STRAVOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
obr. 72A0E0147m
obr. 73A0E0148m
obr. 74A0E0149mobr. 75A0E0031m
85
Nejezděte s otevřenou
schránkou v palubní des-
ce. Spolujezdec by se v pří-
padě nehody mohl zranit o její
víko.
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 85

Zapalovač se zapne stisknutím tlačítka B - obr.
76 při elektronickém klíči zasunutém ve čtečce spí-
nací skříňky.
UPOZORNĚNÍ Při každém použití zkontrolujte,
zda se zapalovač skutečně vypnul.
UPOZORNĚNÍ Zapalovač cigaret se zahřívá na
vysokou teplotu. Zacházejte s ním opatrně. Zajistěte,
aby jej nepoužívaly děti, protože by hrozilo nebezpečí
požáru nebo popálení.
UPOZORNĚNÍ Do zdířky předního zapalovače
cigaret nepřipojujte spotřebiče o příkonu vyšším než
100 W.Vzadu (pokud je ve výbavě)
Je umístěn ve středovém tunelu, mezi předními sedad-
ly (viz obr. 77)
UPOZORNĚNÍ Do zdířky zadního zapalovače
cigaret nepřipojujte spotřebiče o příkonu vyšším než
140 W.
UPOZORNĚNÍ Vidlice nesprávných rozměrů
může poškodit zdířku.POPELNÍK
Vpředu
Je umístěn ve středovém tunelu, u páky parkovací
brzdy.
Zpřístupní se otevřením víka A - obr. 78 a ná-
sledným odklopením víka B.
Popelník je vyjímatelný; vyjme se tahem směrem na-
horu.
UPOZORNĚNÍ Nepoužívejte popelník jako koš
na papír, který by se mohl vznítit při kontaktu s nedo-
palky cigaret. obr. 76
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
PALUBNÍ DE
A OVLÁDACÍ P
A0E0152mobr. 77A0E0068mobr. 78A0E0140m
86
Do zdířek zapalovačů ne-
připojujte spotřebiče o vyš-
ším než výše uvedeném
příkonu. Dlouhodobý odběr prou-
du může způsobit vybití baterie
a znemožnit tak následné starto-
vání motoru.
3976.Alfa_159 CZ_uzi_vnitrek.qxd 29.7.2005 8:51 StrÆnka 86
