2008 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

216
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

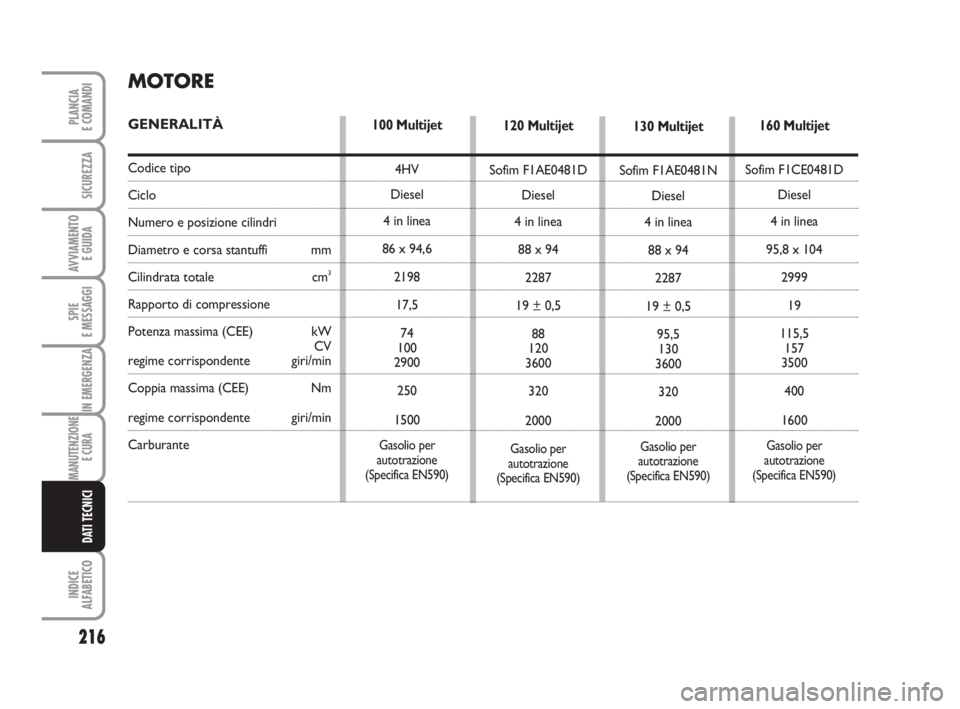

DATI TECNICI
MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
regime corrispondente giri/min
Carburante
120 Multijet
Sofim F1AE0481D
Diesel
4 in linea
88 x 94
2287
19 ± 0,5
88
120
3600
320
2000
Gasolio per
autotrazione
(Specifica EN590)
130 Multijet
Sofim F1AE0481N
Diesel
4 in linea
88 x 94
2287
19 ± 0,5
95,5
130
3600
320
2000
Gasolio per
autotrazione
(Specifica EN590)
160 Multijet
Sofim F1CE0481D
Diesel
4 in linea
95,8 x 104
2999
19
115,5
157
3500
400
1600
Gasolio per
autotrazione
(Specifica EN590)
100 Multijet
4HV
Diesel
4 in linea
86 x 94,6
2198
17,5
74
100
2900
250
1500
Gasolio per
autotrazione
(Specifica EN590)
211-269 Ducato IT 6-11-2007 9:18 Pagina 216

217
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
ALIMENTAZIONE
Alimentazione Iniezione diretta “Common Rail”
Modifiche o riparazioni dell’impianto di alimentazione eseguite in modo non corretto e senza tenere conto
delle caratteristiche tecniche dell’impianto, possono causare anomalie di funzionamento con rischi di incendio.
ATTENZIONE
TRASMISSIONE
100 Multijet 120 Multijet - 130 Multijet - 160 Multijet
Cambio di velocità
Frizione
TrazioneAutoregistrante con pedale senza corsa a vuoto
Anteriore A cinque marce avanti più retromarcia con
sincronizzatori per l’innesto delle marce avantiA sei marce avanti più retromarcia con
sincronizzatori per l’innesto delle
marce avanti
211-269 Ducato IT 6-11-2007 9:18 Pagina 217

218
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
SOSPENSIONI
Anteriori
Posteriori
FRENI
Freni di servizio:
– anteriori
– posteriori
Freno di stazionamento
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia
frenante alla prima frenata.
a ruote indipendenti tipo Mc Pherson
Ponte rigido ad asse tubolare; molla a balestra longitudinalecomandato da leva a mano, agente sui freni posterioria disco a disco autoventilanti
a pignone e cremagliera con servosterzo idraulico
STERZO
Passo corto Passo medio Passo medio Passo lungolungo
Tipo
Diametro di sterzata
(tra marciapiedi) m 11,06 12,46 13,54 14,28
211-269 Ducato IT 6-11-2007 9:18 Pagina 218

219
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
LETTURA CORRETTA
DEL PNEUMATICO fig. 4
Esempio: 215/70 R 15 109S
215 = Larghezza nominale (S, distanza in
mm tra i fianchi).
70 = Rapporto altezza/larghezza (H/S)
in percentuale.
R = Pneumatico radiale.
15 = Diametro del cerchio in pollici
(Ø).
109 = Indice di carico (portata).
S = Indice di velocità massima.

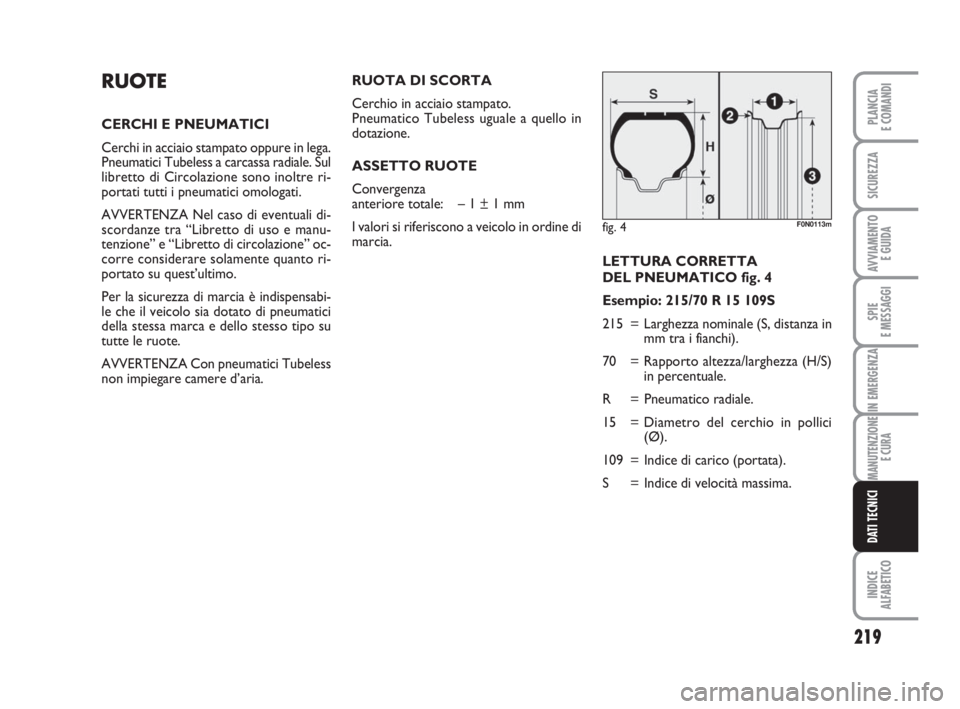

RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in lega.
Pneumatici Tubeless a carcassa radiale. Sul
libretto di Circolazione sono inoltre ri-
portati tutti i pneumatici omologati.
AVVERTENZA Nel caso di eventuali di-
scordanze tra “Libretto di uso e manu-
tenzione” e “Libretto di circolazione” oc-
corre considerare solamente quanto ri-
portato su quest’ultimo.
Per la sicurezza di marcia è indispensabi-
le che il veicolo sia dotato di pneumatici
della stessa marca e dello stesso tipo su
tutte le ruote.
AVVERTENZA Con pneumatici Tubeless
non impiegare camere d’aria.
fig. 4F0N0113m
RUOTA DI SCORTA
Cerchio in acciaio stampato.
Pneumatico Tubeless uguale a quello in
dotazione.
ASSETTO RUOTE
Convergenza
anteriore totale: – 1 ± 1 mm
I valori si riferiscono a veicolo in ordine di
marcia.
211-269 Ducato IT 6-11-2007 9:18 Pagina 219

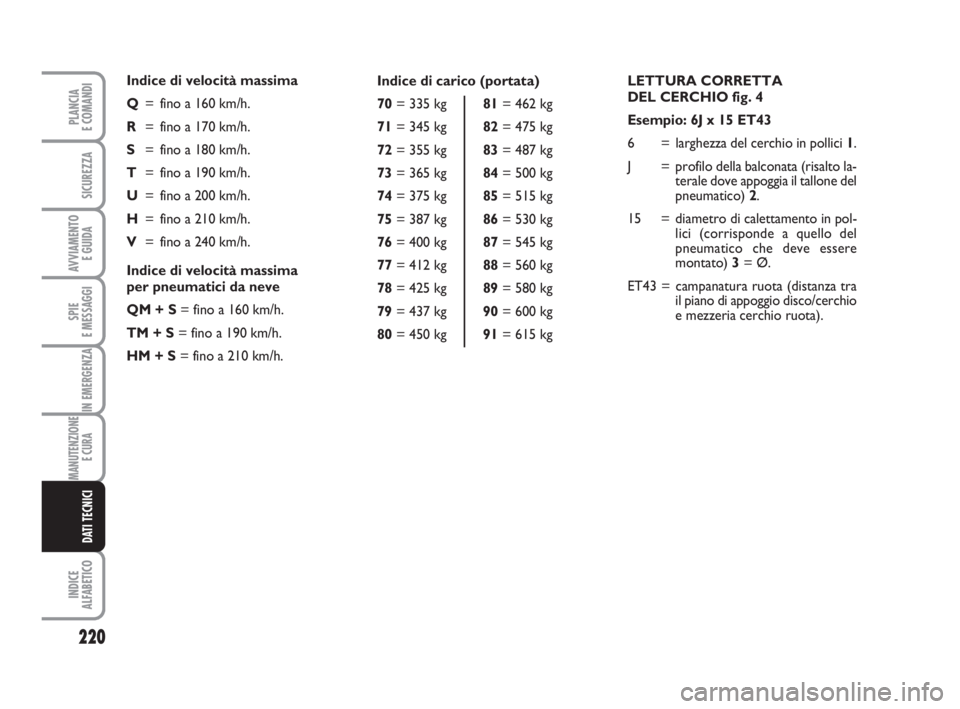

LETTURA CORRETTA
DEL CERCHIO fig. 4
Esempio: 6J x 15 ET43
6 = larghezza del cerchio in pollici 1.
J = profilo della balconata (risalto la-
terale dove appoggia il tallone del
pneumatico) 2.
15 = diametro di calettamento in pol-
lici (corrisponde a quello del
pneumatico che deve essere
montato) 3= Ø.
ET43 = campanatura ruota (distanza tra
il piano di appoggio disco/cerchio
e mezzeria cerchio ruota). Indice di carico (portata)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Indice di velocità massima
Q= fino a 160 km/h.
R= fino a 170 km/h.
S= fino a 180 km/h.
T= fino a 190 km/h.
U= fino a 200 km/h.
H= fino a 210 km/h.
V= fino a 240 km/h.
Indice di velocità massima
per pneumatici da neve
QM + S= fino a 160 km/h.
TM + S= fino a 190 km/h.
HM + S= fino a 210 km/h.
220
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
211-269 Ducato IT 6-11-2007 9:18 Pagina 220

221
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

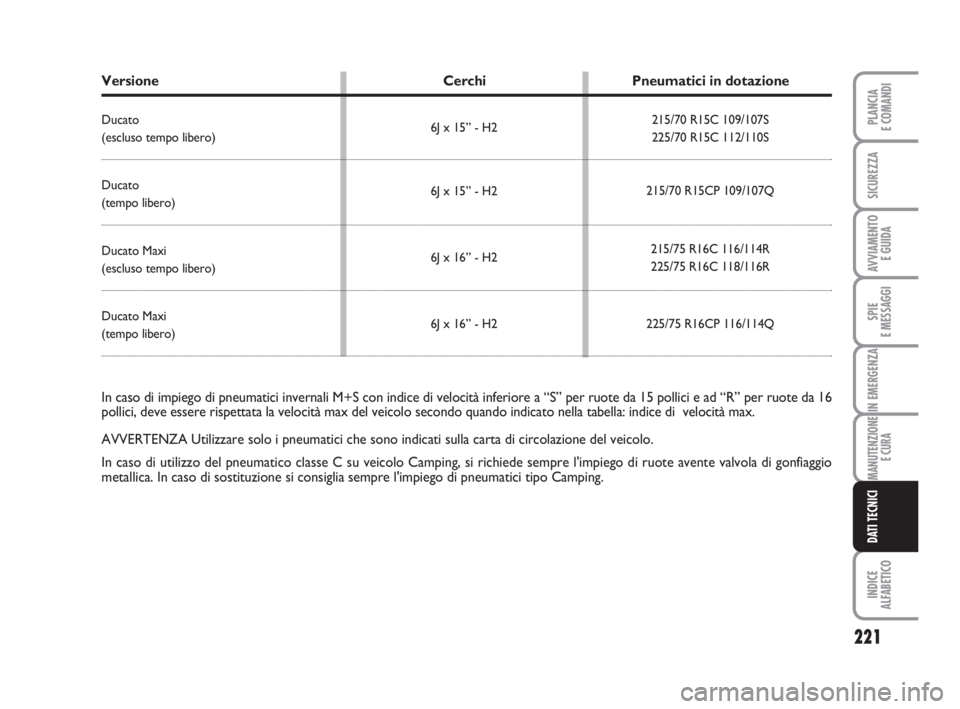

215/70 R15C 109/107S
225/70 R15C 112/110S
215/70 R15CP 109/107Q
215/75 R16C 116/114R
225/75 R16C 118/116R
225/75 R16CP 116/114Q 6J x 15” - H2
6J x 15” - H2
6J x 16” - H2
6J x 16” - H2
Versione Cerchi Pneumatici in dotazione
Ducato
(escluso tempo libero)
Ducato
(tempo libero)
Ducato Maxi
(escluso tempo libero)
Ducato Maxi
(tempo libero)
In caso di impiego di pneumatici invernali M+S con indice di velocità inferiore a “S” per ruote da 15 pollici e ad “R” per ruote da 16
pollici, deve essere rispettata la velocità max del veicolo secondo quando indicato nella tabella: indice di velocità max.
AVVERTENZA Utilizzare solo i pneumatici che sono indicati sulla carta di circolazione del veicolo.
In caso di utilizzo del pneumatico classe C su veicolo Camping, si richiede sempre l'impiego di ruote avente valvola di gonfiaggio
metallica. In caso di sostituzione si consiglia sempre l'impiego di pneumatici tipo Camping.
211-269 Ducato IT 6-11-2007 9:18 Pagina 221

3000 PTT(*) Light con pneumatici base,
escluso PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light
con pneumatici base
PANORAMA con pneumatici base
3000 PTT(*) Light con pneumatici maggiorati,
escluso PANORAMA
3300 PTT(*) Light / 3500 PTT(*) Light con pneumatici
maggiorati
Pneumatici invernali M+S classe C su veicolo Camping
PANORAMA con pneumatici maggiorati
Gamma Light con pneumatici Camping
Gamma Heavy con pneumatici base
Gamma Heavy con pneumatici maggiorati
Pneumatici invernali M+S classe C su veicolo Camping
Gamma Heavy con pneumatici Camping4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,3 ± 0,05 4,75 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
5,0 ± 0,05 5,5 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
5,2 ± 0,05 5,2 ± 0,05
5,5 ± 0,05 5,5 ± 0,05
222
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

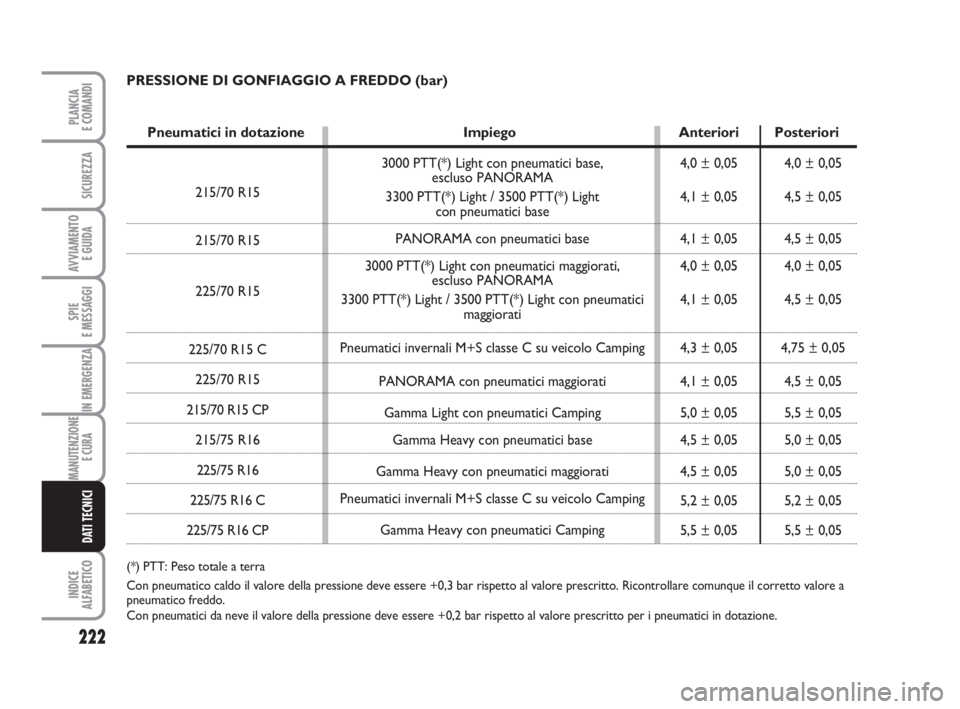

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Pneumatici in dotazione Impiego Anteriori Posteriori
215/70 R15
215/70 R15
225/70 R15
225/70 R15 C
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 C
225/75 R16 CP
(*) PTT: Peso totale a terra
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto valore a
pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
211-269 Ducato IT 6-11-2007 9:18 Pagina 222

223
SPIE
E MESSAGGI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI

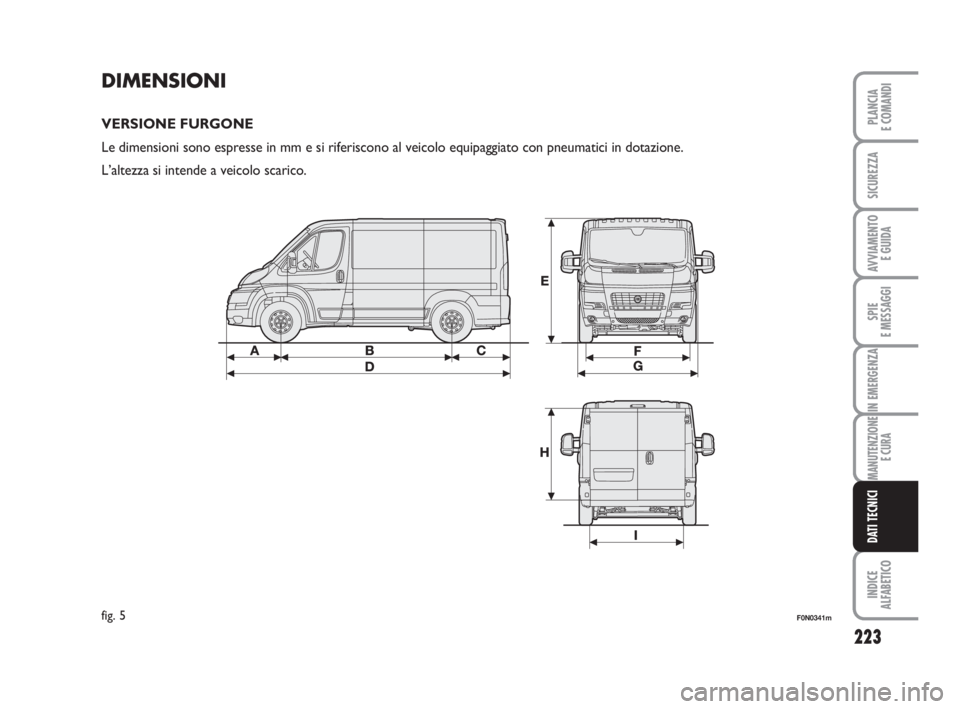

DIMENSIONI
VERSIONE FURGONE
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
F0N0341mfig. 5
211-269 Ducato IT 6-11-2007 9:18 Pagina 223
