2008 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

8
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
CHIAVE CON TELECOMANDO
fig. 4
L’inserto metallico Aè a scomparsa nel-
l’impugnatura ed aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/la chiusura del tappo serba-
toio carburante.
Per estrarre l’inserto metallico premere il
pulsante B.
Per reinserirlo nell’impugnatura procede-
re come segue:
❒mantenere premuto il pulsante Be
movimentare l’inserto metallico A;
❒rilasciare il pulsante Be ruotare l’in-
serto metallico Afino ad avvertire lo
scatto di bloccaggio che ne garantisce
la corretta chiusura.
LE CHIAVI
CODE CARD fig. 3
Con il veicolo, assieme alle chiavi fornite
in duplice esemplare, viene consegnata la
CODE card sulla quale sono riportati:
Ail codice elettronico;
Bil codice meccanico delle chiavi da co-
municare alla Rete Assistenziale Fiat
in caso di richiesta di duplicati delle
chiavi.
AVVERTENZA Per garantire la perfetta
efficienza dei dispositivi elettronici inter-
ni alle chiavi, non lasciare le stesse espo-
ste ai raggi solari.In caso di cambio di proprietà
del veicolo è indispensabile
che il nuovo proprietario en-
tri in possesso di tutte le chia-
vi e della CODE card.
fig. 3F0N0003mfig. 4F0N0004m
001-036 Ducato IT 6-11-2007 8:55 Pagina 8

9
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Il pulsante Æaziona lo sblocco porte an-
teriori.
Il pulsante Øaziona il blocco totale por-
te.
Il pulsante
∞aziona lo sblocco porte va-
no di carico.
Effettuando lo sblocco delle porte, si ac-
cendono, per un tempo prestabilito, le lu-
ci della plafoniera interna.
Premere il pulsante B solo
quando la chiave si trova
lontano dal corpo, in particolare da-
gli occhi e da oggetti deteriorabili (ad
esempio gli abiti). Non lasciare la
chiave incustodita per evitare che
qualcuno, specialmente i bambini,
possa maneggiarla e premere inav-
vertitamente il pulsante.
ATTENZIONE
fig. 5F0N0145m

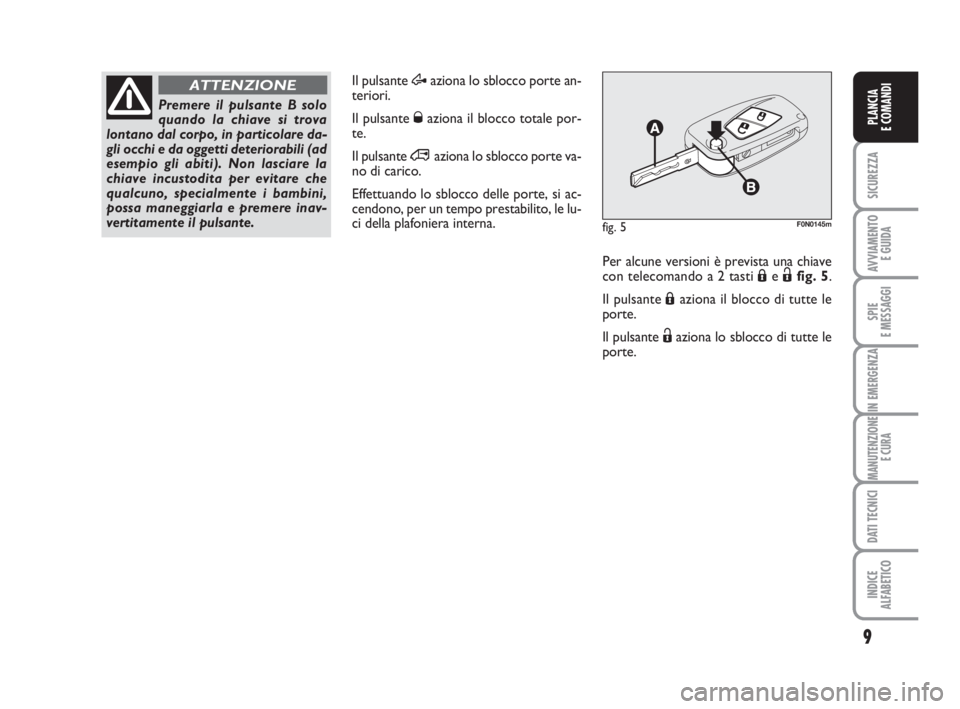

Per alcune versioni è prevista una chiave
con telecomando a 2 tasti Áe Ëfig. 5.
Il pulsante Áaziona il blocco di tutte le
porte.
Il pulsante Ëaziona lo sblocco di tutte le
porte.
001-036 Ducato IT 6-11-2007 8:55 Pagina 9

10
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Sostituzione pila chiave con
telecomando fig. 7
Per sostituire la pila procedere come se-
gue:
❒premere il pulsante Ae portare l’in-
serto metallico Bin posizione di aper-
tura;
❒ruotare la vite Csu :utilizzando un
cacciavite a punta fine;
❒estrarre il cassetto portabatteria De
sostituire la pila Erispettando le po-
larità;
❒reinserire il cassetto portabatteria D
all’interno della chiave e bloccarlo ruo-
tando la vite Csu
Á.
fig. 7F0N0005m
Richiesta di telecomandi
supplementari
Il sistema può riconoscere fino ad 8 tele-
comandi. Qualora fosse necessario ri-
chiedere un nuovo telecomando, rivol-
gersi alla Rete Assistenziale Fiat portan-
do con sé la CODE card, un documento
di identità e i documenti identificativi di
possesso del veicolo.
Segnalazioni led su plancia
Effettuando il blocco porte il led A-fig. 6
si accende per circa 3 secondi dopodiché
inizia a lampeggiare (funzione di deter-
renza).
Se effettuando il blocco porte, una o più
porte o il portellone bagagliaio non sono
chiuse correttamente, il led lampeggia ve-
locemente insieme agli indicatori di dire-
zione.
fig. 6F0N0114m
001-036 Ducato IT 6-11-2007 8:55 Pagina 10

11
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

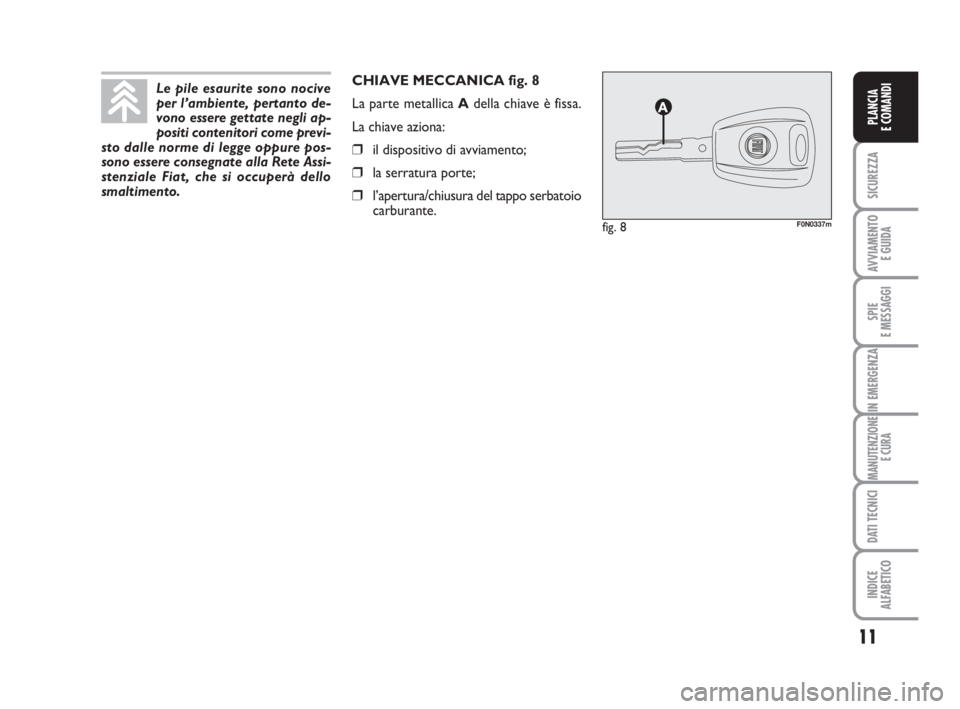

CHIAVE MECCANICA fig. 8
La parte metallica Adella chiave è fissa.
La chiave aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/chiusura del tappo serbatoio
carburante.
fig. 8F0N0337m
Le pile esaurite sono nocive
per l’ambiente, pertanto de-
vono essere gettate negli ap-
positi contenitori come previ-
sto dalle norme di legge oppure pos-
sono essere consegnate alla Rete Assi-
stenziale Fiat, che si occuperà dello
smaltimento.
001-036 Ducato IT 6-11-2007 8:55 Pagina 11

12
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

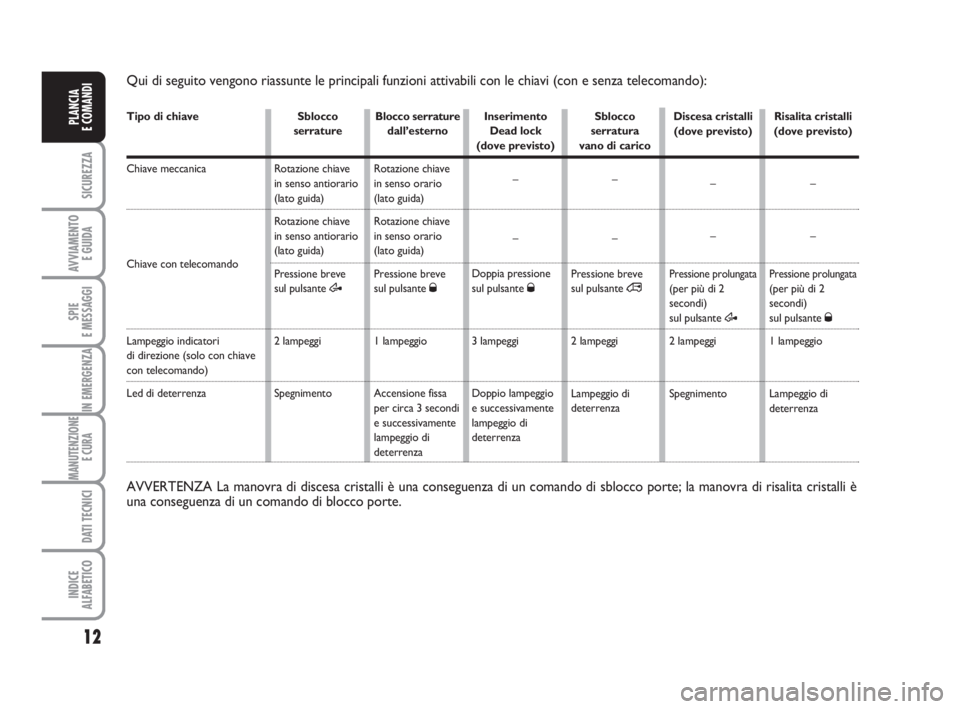

Qui di seguito vengono riassunte le principali funzioni attivabili con le chiavi (con e senza telecomando):
Tipo di chiave
Chiave meccanica
Chiave con telecomando
Lampeggio indicatori
di direzione (solo con chiave
con telecomando)
Led di deterrenza
Sblocco
serrature
Rotazione chiave
in senso antiorario
(lato guida)
Rotazione chiave
in senso antiorario
(lato guida)
Pressione breve
sul pulsante
Æ
2 lampeggi
SpegnimentoBlocco serrature
dall’esterno
Rotazione chiave
in senso orario
(lato guida)
Rotazione chiave
in senso orario
(lato guida)
Pressione breve
sul pulsante
Ø
1 lampeggio
Accensione fissa
per circa 3 secondi
e successivamente
lampeggio di
deterrenzaInserimento
Dead lock
(dove previsto)
–
–
Doppia pressione
sul pulsante
Ø
3 lampeggi
Doppio lampeggio
e successivamente
lampeggio di
deterrenzaSblocco
serratura
vano di carico
–
–
Pressione breve
sul pulsante
∞
2 lampeggi
Lampeggio di
deterrenza
AVVERTENZA La manovra di discesa cristalli è una conseguenza di un comando di sblocco porte; la manovra di risalita cristalli è
una conseguenza di un comando di blocco porte.
Risalita cristalli
(dove previsto)
–
–
Pressione prolungata(per più di 2
secondi)
sul pulsante
Ø
1 lampeggio
Lampeggio di
deterrenza Discesa cristalli
(dove previsto)
–
–
Pressione prolungata(per più di 2
secondi)
sul pulsante
Æ
2 lampeggi
Spegnimento
001-036 Ducato IT 6-11-2007 8:55 Pagina 12

13
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
ALLARME
ELETTRONICO
(dove previsto)
L’allarme, previsto in aggiunta a tutte le
funzioni del telecomando già precedente-
mente descritte è comandato dal ricevi-
tore ubicato sotto la plancia in prossimità
della centralina fusibili.
INTERVENTO DELL'ALLARME
L’allarme interviene nei seguenti casi:
❒apertura illecita di una porta o del co-
fano motore (protezione perimetrale);
❒azionamento del dispositivo di avvia-
mento (rotazione chiave su MAR);
❒taglio dei cavi della batteria;
❒sollevamento/inclinazione anomalo
della vettura.
A seconda dei mercati, l’intervento del-
l’allarme provoca l'azionamento della si-
rena e degli indicatori di direzione (per cir-
ca 26 secondi). Le modalità di intervento
ed il numero dei cicli possono variare in
funzione dei mercati.È comunque previsto un numero massimo
di cicli acustico/visivi, terminati i quali il si-
stema riprende la sua normale funzione di
controllo.
La protezione antisollevamento è escludi-
bile agendo sull’apposito tasto (vedere pa-
ragrafo “Protezione antisollevamento” al-
le pagine seguenti).
AVVERTENZA La funzione blocco moto-
re è garantita dal Fiat CODE, che si atti-
va automaticamente estraendo la chiave
dal dispositivo di avviamento.
INSERIMENTO DELL’ALLARME
Con porte e cofani chiusi, chiave di avvia-
mento ruotata in posizione STOPoppu-
re estratta, dirigere la chiave con teleco-
mando in direzione della vettura, quindi
premere e rilasciare il pulsante “blocco”.
Ad eccezione di alcuni mercati, l’impian-
to emette una segnalazione acustica
(“BIP”) ed attiva il blocco porte.
L’inserimento dell’allarme è preceduto da
una fase di autodiagnosi: nel caso venga ri-
levata una anomalia, il sistema emette una
nuova segnalazione acustica.
In questo caso disinserire l'allarme pre-
mendo il pulsante “sblocco porte/sblocco
vano di carico”, verificare la corretta chiu-
sura delle porte e del cofano motore e
reinserire l'allarme premendo il pulsante
“blocco”.In caso contrario la porta ed il cofano non
correttamente chiusi risulteranno esclusi
dal controllo dell'allarme.
Se l'allarme emette una segnalazione acu-
stica anche con porte, cofano motore e
portellone bagagliaio correttamente chiu-
si, significa che si è verificata un'anomalia
di funzionamento del sistema. Rivolgersi
pertanto alla Rete Assistenziale Fiat.
AVVERTENZA Azionando la chiusura
centralizzata mediante l’inserto metallico
della chiave, l’allarme non si inserisce.
AVVERTENZA L’allarme viene adeguato
all'origine alle norme delle diverse nazio-
ni.
DISINSERIMENTO
DELL’ALLARME
Premere il pulsante “sblocco porte/sbloc-
co vano di carico” della chiave con tele-
comando.
Vengono effettuate le seguenti azioni (ad
eccezione di alcuni mercati):
❒due brevi accensioni degli indicatori di
direzione;
❒due brevi segnalazioni acustiche
(“BIP”);
❒sblocco delle porte.
AVVERTENZA Azionando l’apertura cen-
tralizzata con l’inserto metallico della chia-
ve, l’allarme non si disinserisce.
001-036 Ducato IT 6-11-2007 8:55 Pagina 13

14
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

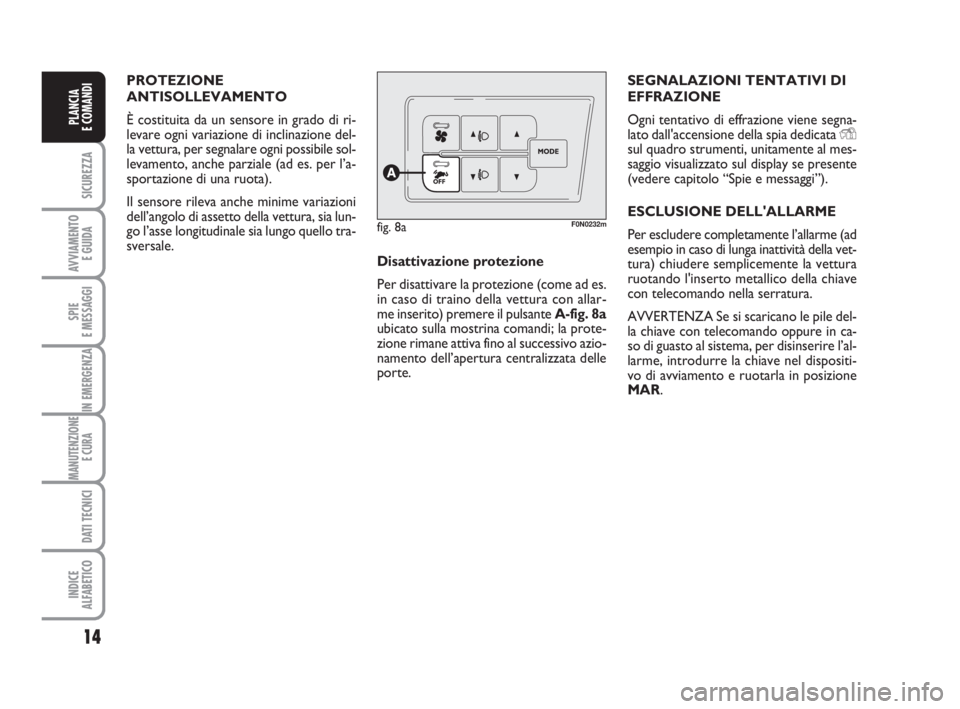

PROTEZIONE
ANTISOLLEVAMENTO
È costituita da un sensore in grado di ri-
levare ogni variazione di inclinazione del-
la vettura, per segnalare ogni possibile sol-
levamento, anche parziale (ad es. per l’a-
sportazione di una ruota).
Il sensore rileva anche minime variazioni
dell’angolo di assetto della vettura, sia lun-
go l’asse longitudinale sia lungo quello tra-
sversale.
Disattivazione protezione
Per disattivare la protezione (come ad es.
in caso di traino della vettura con allar-
me inserito) premere il pulsante A-fig. 8a
ubicato sulla mostrina comandi; la prote-
zione rimane attiva fino al successivo azio-
namento dell’apertura centralizzata delle
porte.SEGNALAZIONI TENTATIVI DI
EFFRAZIONE
Ogni tentativo di effrazione viene segna-
lato dall'accensione della spia dedicata
Ysul quadro strumenti, unitamente al mes-
saggio visualizzato sul display se presente
(vedere capitolo “Spie e messaggi”).
ESCLUSIONE DELL'ALLARME
Per escludere completamente l’allarme (ad
esempio in caso di lunga inattività della vet-
tura) chiudere semplicemente la vettura
ruotando l'inserto metallico della chiave
con telecomando nella serratura.
AVVERTENZA Se si scaricano le pile del-
la chiave con telecomando oppure in ca-
so di guasto al sistema, per disinserire l’al-
larme, introdurre la chiave nel dispositi-
vo di avviamento e ruotarla in posizione
MAR.
fig. 8aF0N0232m
001-036 Ducato IT 6-11-2007 8:55 Pagina 14

15
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

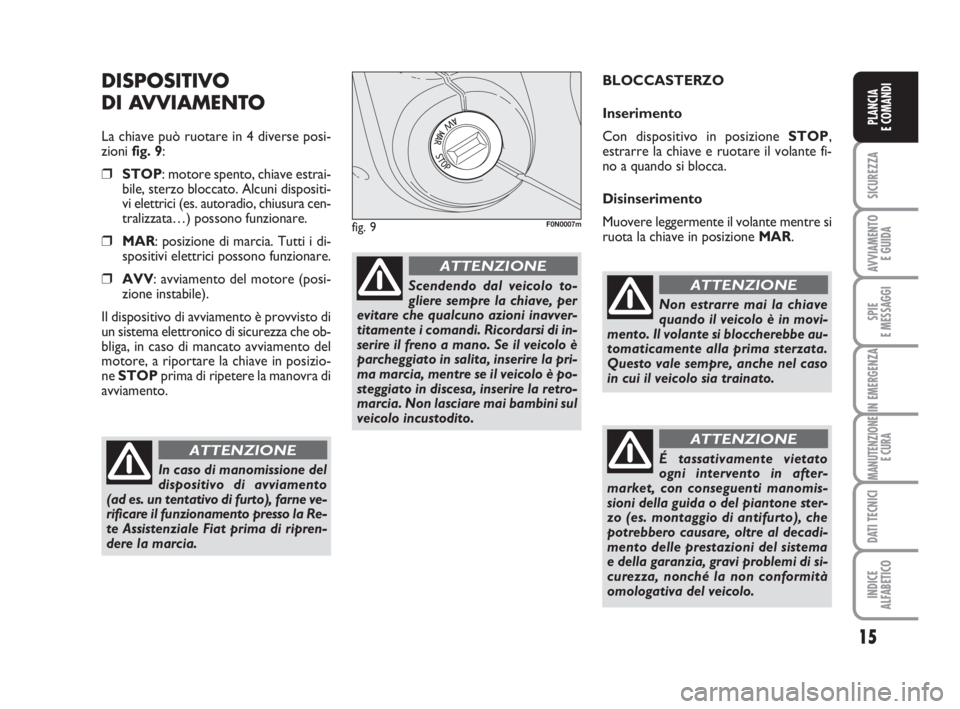

DISPOSITIVO
DI AVVIAMENTO
La chiave può ruotare in 4 diverse posi-
zioni fig. 9:
❒STOP: motore spento, chiave estrai-
bile, sterzo bloccato. Alcuni dispositi-
vi elettrici (es. autoradio, chiusura cen-
tralizzata…) possono funzionare.
❒MAR: posizione di marcia. Tutti i di-
spositivi elettrici possono funzionare.
❒AVV: avviamento del motore (posi-
zione instabile).
Il dispositivo di avviamento è provvisto di
un sistema elettronico di sicurezza che ob-
bliga, in caso di mancato avviamento del
motore, a riportare la chiave in posizio-
ne STOPprima di ripetere la manovra di
avviamento.BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP,
estrarre la chiave e ruotare il volante fi-
no a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre si
ruota la chiave in posizione MAR.
In caso di manomissione del
dispositivo di avviamento
(ad es. un tentativo di furto), farne ve-
rificare il funzionamento presso la Re-
te Assistenziale Fiat prima di ripren-
dere la marcia.
ATTENZIONE
Scendendo dal veicolo to-
gliere sempre la chiave, per
evitare che qualcuno azioni inavver-
titamente i comandi. Ricordarsi di in-
serire il freno a mano. Se il veicolo è
parcheggiato in salita, inserire la pri-
ma marcia, mentre se il veicolo è po-
steggiato in discesa, inserire la retro-
marcia. Non lasciare mai bambini sul
veicolo incustodito.
ATTENZIONE
fig. 9F0N0007m
Non estrarre mai la chiave
quando il veicolo è in movi-
mento. Il volante si bloccherebbe au-
tomaticamente alla prima sterzata.
Questo vale sempre, anche nel caso
in cui il veicolo sia trainato.
ATTENZIONE
É tassativamente vietato
ogni intervento in after-
market, con conseguenti manomis-
sioni della guida o del piantone ster-
zo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadi-
mento delle prestazioni del sistema
e della garanzia, gravi problemi di si-
curezza, nonché la non conformità
omologativa del veicolo.
ATTENZIONE
001-036 Ducato IT 6-11-2007 8:55 Pagina 15
