2008 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

136
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO

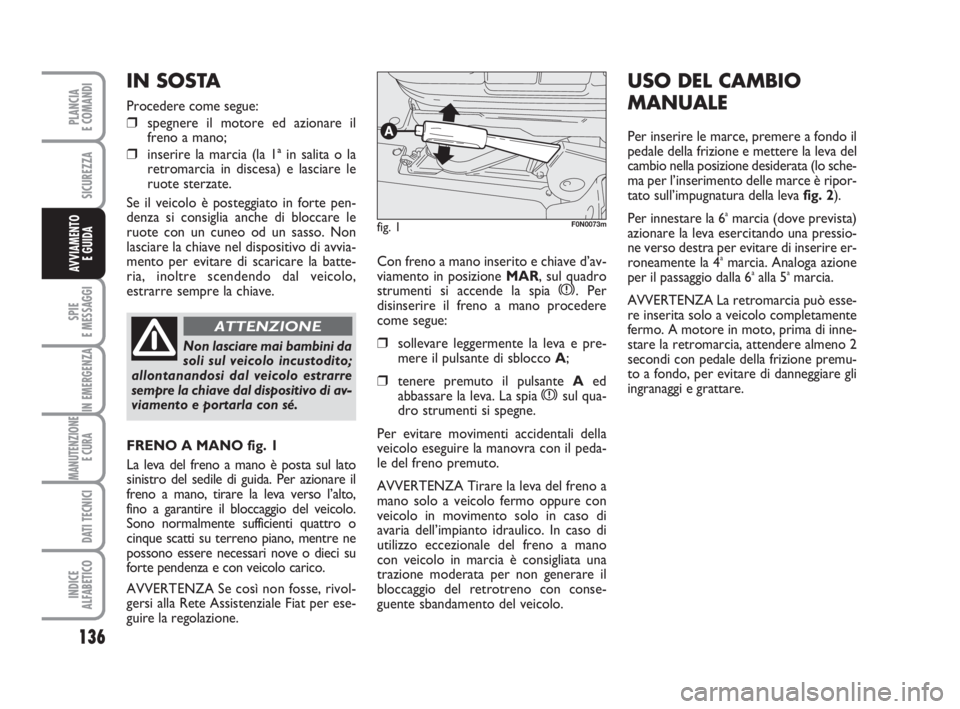

E GUIDACon freno a mano inserito e chiave d’av-
viamento in posizione MAR, sul quadro
strumenti si accende la spia
x. Per
disinserire il freno a mano procedere
come segue:
❒sollevare leggermente la leva e pre-
mere il pulsante di sblocco A;
❒tenere premuto il pulsante Aed
abbassare la leva. La spia xsul qua-
dro strumenti si spegne.
Per evitare movimenti accidentali della
veicolo eseguire la manovra con il peda-
le del freno premuto.
AVVERTENZA Tirare la leva del freno a
mano solo a veicolo fermo oppure con
veicolo in movimento solo in caso di
avaria dell’impianto idraulico. In caso di
utilizzo eccezionale del freno a mano
con veicolo in marcia è consigliata una
trazione moderata per non generare il
bloccaggio del retrotreno con conse-
guente sbandamento del veicolo.
IN SOSTA
Procedere come segue:
❒spegnere il motore ed azionare il
freno a mano;
❒inserire la marcia (la 1ª in salita o la
retromarcia in discesa) e lasciare le
ruote sterzate.
Se il veicolo è posteggiato in forte pen-
denza si consiglia anche di bloccare le
ruote con un cuneo od un sasso. Non
lasciare la chiave nel dispositivo di avvia-
mento per evitare di scaricare la batte-
ria, inoltre scendendo dal veicolo,
estrarre sempre la chiave.
FRENO A MANO fig. 1
La leva del freno a mano è posta sul lato
sinistro del sedile di guida. Per azionare il
freno a mano, tirare la leva verso l’alto,
fino a garantire il bloccaggio del veicolo.
Sono normalmente sufficienti quattro o
cinque scatti su terreno piano, mentre ne
possono essere necessari nove o dieci su
forte pendenza e con veicolo carico.
AVVERTENZA Se così non fosse, rivol-
gersi alla Rete Assistenziale Fiat per ese-
guire la regolazione.
Non lasciare mai bambini da
soli sul veicolo incustodito;
allontanandosi dal veicolo estrarre
sempre la chiave dal dispositivo di av-
viamento e portarla con sé.
ATTENZIONE
fig. 1F0N0073m
USO DEL CAMBIO
MANUALE
Per inserire le marce, premere a fondo il
pedale della frizione e mettere la leva del
cambio nella posizione desiderata (lo sche-
ma per l’inserimento delle marce è ripor-
tato sull’impugnatura della leva fig. 2).
Per innestare la 6
amarcia (dove prevista)
azionare la leva esercitando una pressio-
ne verso destra per evitare di inserire er-
roneamente la 4
amarcia. Analoga azione
per il passaggio dalla 6aalla 5amarcia.
AVVERTENZA La retromarcia può esse-
re inserita solo a veicolo completamente
fermo. A motore in moto, prima di inne-
stare la retromarcia, attendere almeno 2
secondi con pedale della frizione premu-
to a fondo, per evitare di danneggiare gli
ingranaggi e grattare.
133-144 Ducato IT 6-11-2007 9:15 Pagina 136

137
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

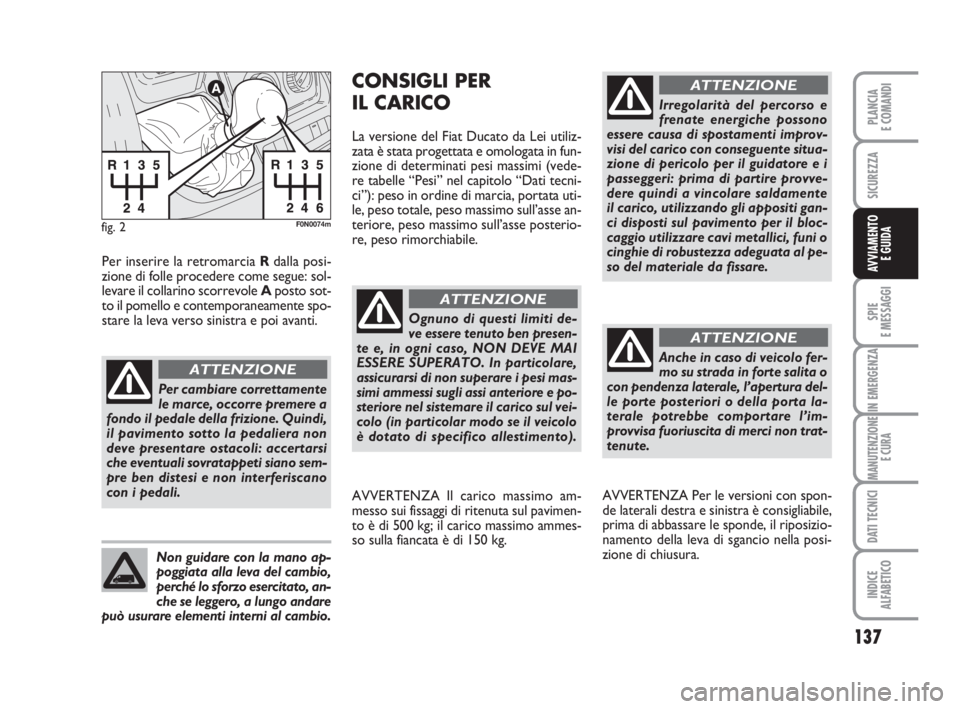

fig. 2F0N0074m
Per cambiare correttamente
le marce, occorre premere a
fondo il pedale della frizione. Quindi,
il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi
che eventuali sovratappeti siano sem-
pre ben distesi e non interferiscano
con i pedali.
ATTENZIONE
Non guidare con la mano ap-
poggiata alla leva del cambio,
perché lo sforzo esercitato, an-
che se leggero, a lungo andare
può usurare elementi interni al cambio.
Per inserire la retromarcia R dalla posi-
zione di folle procedere come segue: sol-
levare il collarino scorrevole Aposto sot-
to il pomello e contemporaneamente spo-
stare la leva verso sinistra e poi avanti.
CONSIGLI PER
IL CARICO
La versione del Fiat Ducato da Lei utiliz-
zata è stata progettata e omologata in fun-
zione di determinati pesi massimi (vede-
re tabelle “Pesi” nel capitolo “Dati tecni-
ci”): peso in ordine di marcia, portata uti-
le, peso totale, peso massimo sull’asse an-
teriore, peso massimo sull’asse posterio-
re, peso rimorchiabile.
Ognuno di questi limiti de-
ve essere tenuto ben presen-
te e, in ogni caso, NON DEVE MAI
ESSERE SUPERATO. In particolare,
assicurarsi di non superare i pesi mas-
simi ammessi sugli assi anteriore e po-
steriore nel sistemare il carico sul vei-
colo (in particolar modo se il veicolo
è dotato di specifico allestimento).Irregolarità del percorso e
frenate energiche possono
essere causa di spostamenti improv-
visi del carico con conseguente situa-
zione di pericolo per il guidatore e i
passeggeri: prima di partire provve-
dere quindi a vincolare saldamente
il carico, utilizzando gli appositi gan-
ci disposti sul pavimento per il bloc-
caggio utilizzare cavi metallici, funi o
cinghie di robustezza adeguata al pe-
so del materiale da fissare.
ATTENZIONE
ATTENZIONE
Anche in caso di veicolo fer-
mo su strada in forte salita o
con pendenza laterale, l’apertura del-
le porte posteriori o della porta la-
terale potrebbe comportare l’im-
provvisa fuoriuscita di merci non trat-
tenute.
ATTENZIONE
AVVERTENZA Il carico massimo am-
messo sui fissaggi di ritenuta sul pavimen-
to è di 500 kg; il carico massimo ammes-
so sulla fiancata è di 150 kg.AVVERTENZA Per le versioni con spon-
de laterali destra e sinistra è consigliabile,
prima di abbassare le sponde, il riposizio-
namento della leva di sgancio nella posi-
zione di chiusura.
133-144 Ducato IT 6-11-2007 9:15 Pagina 137

138
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
RISPARMIO
DI CARBURANTE
Qui di seguito vengono riportati alcuni uti-
li suggerimenti che consentono di ottene-
re un risparmio di carburante ed un con-
tenimento delle emissioni nocive.
CONSIDERAZIONI GENERALI
Manutenzione del veicolo
Curare la manutenzione del veicolo ese-
guendo i controlli e le registrazioni pre-
viste nel “Piano di Manutenzione Pro-
grammata”.
Pneumatici
Controllare periodicamente la pressione
dei pneumatici con un intervallo non su-
periore alle 4 settimane: se la pressione
è troppo bassa aumentano i consumi in
quanto maggiore è la resistenza al roto-
lamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccari-
co. Il peso del veicolo (soprattutto nel traf-
fico urbano), ed il suo assetto influenza-
no fortemente i consumi e la stabilità.Portapacchi/portasci
Togliere il portapacchi od il portascì dal
tetto appena utilizzati. Questi accessori di-
minuiscono la penetrazione aerodinamica
del veicolo influendo negativamente sui
consumi. In caso di trasporto di oggetti
particolarmente voluminosi utilizzare pre-
feribilmente un rimorchio.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il
tempo necessario. Il lunotto termico, i
proiettori supplementari, i tergicristalli,
la ventola dell’impianto di riscaldamento
assorbono una notevole quantità di cor-
rente, provocando di conseguenza un au-
mento del consumo di carburante (fino a
+25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore porta a con-
sumi più elevati (fino a +20% mediamen-
te): quando la temperatura esterna lo con-
sente utilizzare preferibilmente gli aera-
tori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare ae-
rodinamica e consumi.
Se vuole trasportare benzi-
na in una tanica di riserva,
occorre farlo nel rispetto delle dispo-
sizioni di legge, usando solamente
una tanica omologata e fissata ade-
guatamente agli occhielli di ancorag-
gio carico. Anche così tuttavia si au-
menta il rischio di incendio in caso di
incidente.
ATTENZIONE
Oltre a queste precauzioni di carattere ge-
nerale, alcuni semplici accorgimenti pos-
sono migliorare la sicurezza di guida, il
confort di marcia, la durata del veicolo:
❒distribuire il carico sul pianale in mo-
do uniforme: qualora si renda neces-
sario concentrarlo in una sola zona,
scegliere la parte intermedia fra i due
assi;
❒ricordarsi che più il carico è in posi-
zione bassa più si abbassa il baricentro
del veicolo, facilitando una guida sicu-
ra: collocare quindi sempre in basso le
merci più pesanti;
❒ricordarsi infine che il comportamen-
to dinamico del veicolo è influenzato
dal peso trasportato: in particolare gli
spazi di frenata si allungano, special-
mente ad alta velocità.
133-144 Ducato IT 6-11-2007 9:15 Pagina 138

139
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

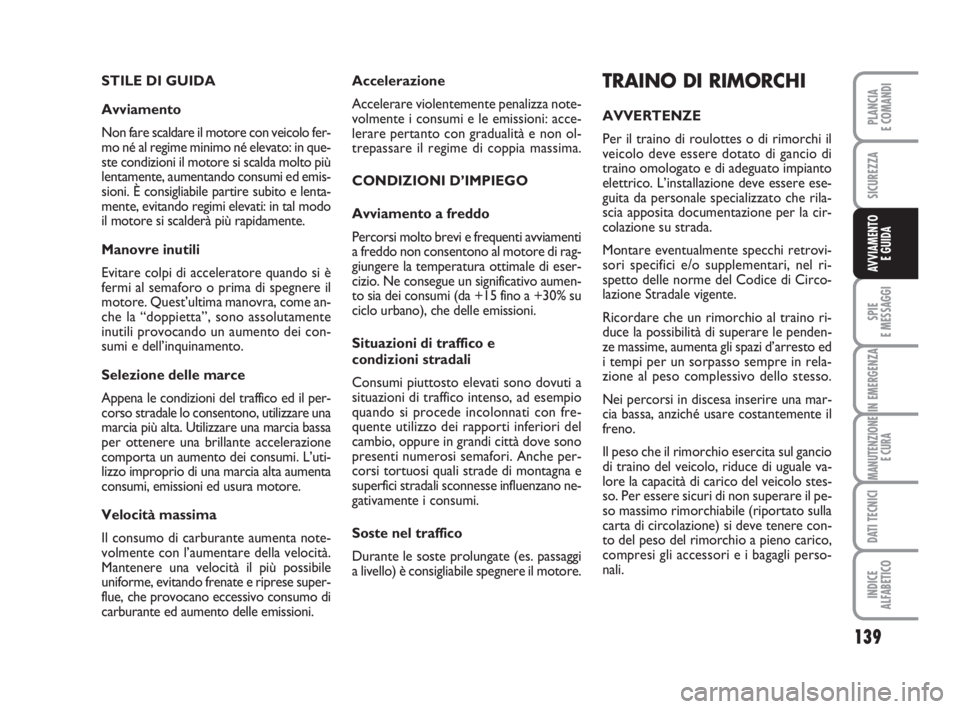

Accelerazione
Accelerare violentemente penalizza note-
volmente i consumi e le emissioni: acce-
lerare pertanto con gradualità e non ol-
trepassare il regime di coppia massima.
CONDIZIONI D’IMPIEGO
Avviamento a freddo
Percorsi molto brevi e frequenti avviamenti
a freddo non consentono al motore di rag-
giungere la temperatura ottimale di eser-
cizio. Ne consegue un significativo aumen-
to sia dei consumi (da +15 fino a +30% su
ciclo urbano), che delle emissioni.
Situazioni di traffico e
condizioni stradali
Consumi piuttosto elevati sono dovuti a
situazioni di traffico intenso, ad esempio
quando si procede incolonnati con fre-
quente utilizzo dei rapporti inferiori del
cambio, oppure in grandi città dove sono
presenti numerosi semafori. Anche per-
corsi tortuosi quali strade di montagna e
superfici stradali sconnesse influenzano ne-
gativamente i consumi.
Soste nel traffico
Durante le soste prolungate (es. passaggi
a livello) è consigliabile spegnere il motore.TRAINO DI RIMORCHI
AVVERTENZE
Per il traino di roulottes o di rimorchi il
veicolo deve essere dotato di gancio di
traino omologato e di adeguato impianto
elettrico. L’installazione deve essere ese-
guita da personale specializzato che rila-
scia apposita documentazione per la cir-
colazione su strada.
Montare eventualmente specchi retrovi-
sori specifici e/o supplementari, nel ri-
spetto delle norme del Codice di Circo-
lazione Stradale vigente.
Ricordare che un rimorchio al traino ri-
duce la possibilità di superare le penden-
ze massime, aumenta gli spazi d’arresto ed
i tempi per un sorpasso sempre in rela-
zione al peso complessivo dello stesso.
Nei percorsi in discesa inserire una mar-
cia bassa, anziché usare costantemente il
freno.
Il peso che il rimorchio esercita sul gancio
di traino del veicolo, riduce di uguale va-
lore la capacità di carico del veicolo stes-
so. Per essere sicuri di non superare il pe-
so massimo rimorchiabile (riportato sulla
carta di circolazione) si deve tenere con-
to del peso del rimorchio a pieno carico,
compresi gli accessori e i bagagli perso-
nali. STILE DI GUIDA
Avviamento
Non fare scaldare il motore con veicolo fer-
mo né al regime minimo né elevato: in que-
ste condizioni il motore si scalda molto più
lentamente, aumentando consumi ed emis-
sioni. È consigliabile partire subito e lenta-
mente, evitando regimi elevati: in tal modo
il motore si scalderà più rapidamente.
Manovre inutili
Evitare colpi di acceleratore quando si è
fermi al semaforo o prima di spegnere il
motore. Quest’ultima manovra, come an-
che la “doppietta”, sono assolutamente
inutili provocando un aumento dei con-
sumi e dell’inquinamento.
Selezione delle marce
Appena le condizioni del traffico ed il per-
corso stradale lo consentono, utilizzare una
marcia più alta. Utilizzare una marcia bassa
per ottenere una brillante accelerazione
comporta un aumento dei consumi. L’uti-
lizzo improprio di una marcia alta aumenta
consumi, emissioni ed usura motore.
Velocità massima
Il consumo di carburante aumenta note-
volmente con l’aumentare della velocità.
Mantenere una velocità il più possibile
uniforme, evitando frenate e riprese super-
flue, che provocano eccessivo consumo di
carburante ed aumento delle emissioni.
133-144 Ducato IT 6-11-2007 9:15 Pagina 139

140
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

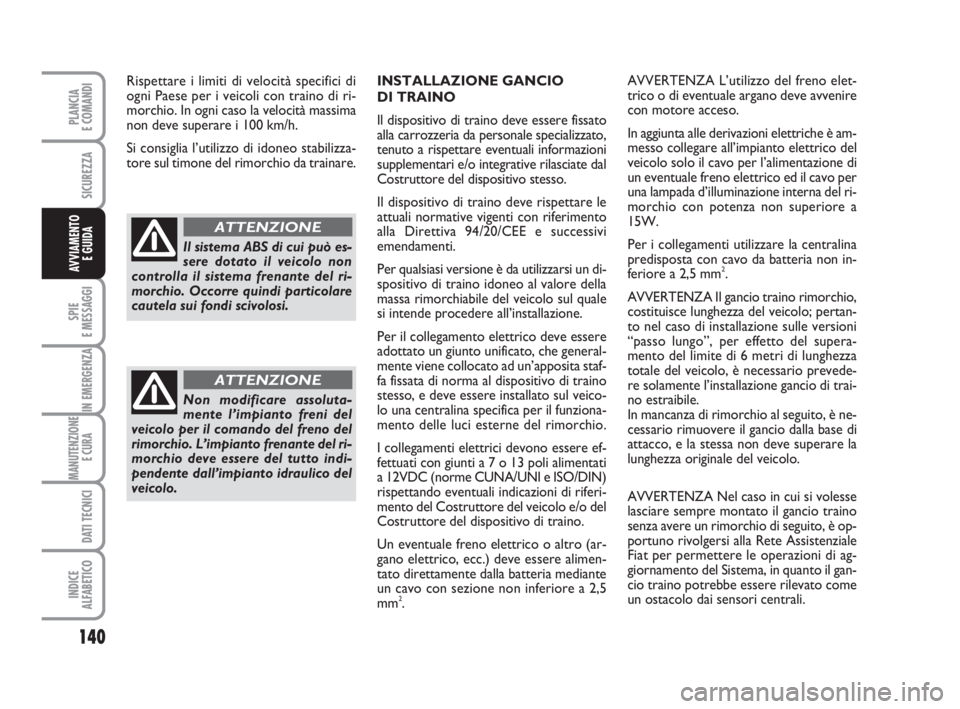

INSTALLAZIONE GANCIO
DI TRAINO
Il dispositivo di traino deve essere fissato
alla carrozzeria da personale specializzato,
tenuto a rispettare eventuali informazioni
supplementari e/o integrative rilasciate dal
Costruttore del dispositivo stesso.
Il dispositivo di traino deve rispettare le
attuali normative vigenti con riferimento
alla Direttiva 94/20/CEE e successivi
emendamenti.
Per qualsiasi versione è da utilizzarsi un di-
spositivo di traino idoneo al valore della
massa rimorchiabile del veicolo sul quale
si intende procedere all’installazione.
Per il collegamento elettrico deve essere
adottato un giunto unificato, che general-
mente viene collocato ad un’apposita staf-
fa fissata di norma al dispositivo di traino
stesso, e deve essere installato sul veico-
lo una centralina specifica per il funziona-
mento delle luci esterne del rimorchio.
I collegamenti elettrici devono essere ef-
fettuati con giunti a 7 o 13 poli alimentati
a 12VDC (norme CUNA/UNI e ISO/DIN)
rispettando eventuali indicazioni di riferi-
mento del Costruttore del veicolo e/o del
Costruttore del dispositivo di traino.
Un eventuale freno elettrico o altro (ar-
gano elettrico, ecc.) deve essere alimen-
tato direttamente dalla batteria mediante
un cavo con sezione non inferiore a 2,5
mm
2.AVVERTENZA L’utilizzo del freno elet-
trico o di eventuale argano deve avvenire
con motore acceso.
In aggiunta alle derivazioni elettriche è am-
messo collegare all’impianto elettrico del
veicolo solo il cavo per l’alimentazione di
un eventuale freno elettrico ed il cavo per
una lampada d’illuminazione interna del ri-
morchio con potenza non superiore a
15W.
Per i collegamenti utilizzare la centralina
predisposta con cavo da batteria non in-
feriore a 2,5 mm
2.
AVVERTENZA Il gancio traino rimorchio,
costituisce lunghezza del veicolo; pertan-
to nel caso di installazione sulle versioni
“passo lungo”, per effetto del supera-
mento del limite di 6 metri di lunghezza
totale del veicolo, è necessario prevede-
re solamente l’installazione gancio di trai-
no estraibile.
In mancanza di rimorchio al seguito, è ne-
cessario rimuovere il gancio dalla base di
attacco, e la stessa non deve superare la
lunghezza originale del veicolo.
AVVERTENZA Nel caso in cui si volesse
lasciare sempre montato il gancio traino
senza avere un rimorchio di seguito, è op-
portuno rivolgersi alla Rete Assistenziale
Fiat per permettere le operazioni di ag-
giornamento del Sistema, in quanto il gan-
cio traino potrebbe essere rilevato come
un ostacolo dai sensori centrali. Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di ri-
morchio. In ogni caso la velocità massima
non deve superare i 100 km/h.
Si consiglia l’utilizzo di idoneo stabilizza-
tore sul timone del rimorchio da trainare.
Il sistema ABS di cui può es-
sere dotato il veicolo non
controlla il sistema frenante del ri-
morchio. Occorre quindi particolare
cautela sui fondi scivolosi.
ATTENZIONE
Non modificare assoluta-
mente l’impianto freni del
veicolo per il comando del freno del
rimorchio. L’impianto frenante del ri-
morchio deve essere del tutto indi-
pendente dall’impianto idraulico del
veicolo.
ATTENZIONE
133-144 Ducato IT 6-11-2007 9:15 Pagina 140

141
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA

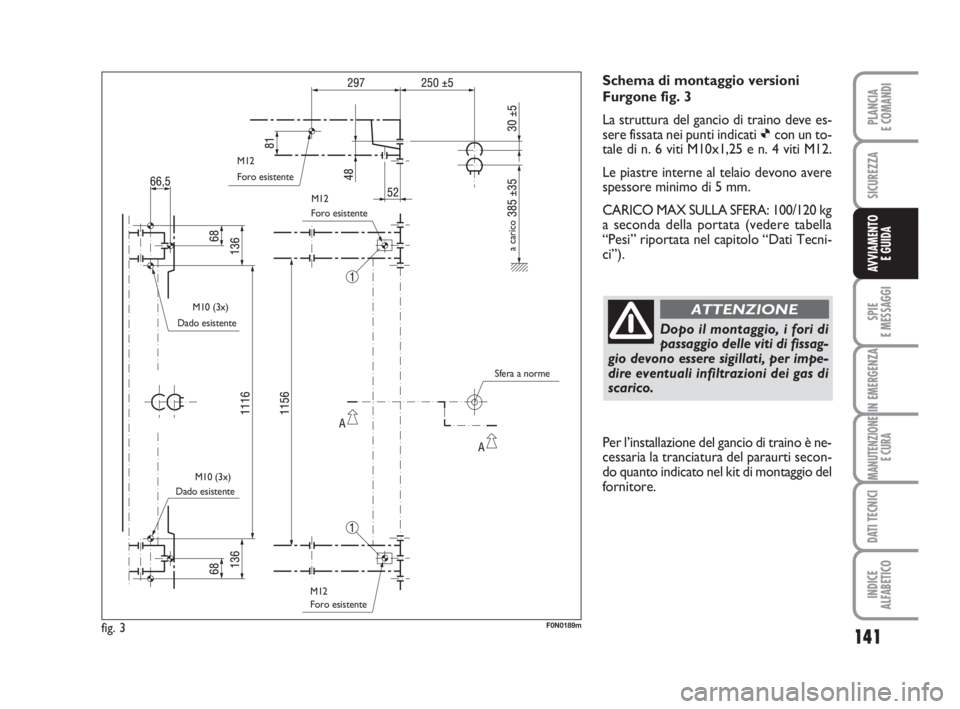

Schema di montaggio versioni
Furgone fig. 3
La struttura del gancio di traino deve es-
sere fissata nei punti indicati Øcon un to-
tale di n. 6 viti M10x1,25 e n. 4 viti M12.
Le piastre interne al telaio devono avere
spessore minimo di 5 mm.
CARICO MAX SULLA SFERA: 100/120 kg
a seconda della portata (vedere tabella
“Pesi” riportata nel capitolo “Dati Tecni-
ci”).
Dopo il montaggio, i fori di
passaggio delle viti di fissag-
gio devono essere sigillati, per impe-
dire eventuali infiltrazioni dei gas di
scarico.
ATTENZIONE
fig. 3F0N0189m
Foro esistente
Dado esistente
Dado esistenteForo esistente
Foro esistente
a carico
Sfera a norme M12
M12
M10 (3x)
M10 (3x)
M12
Per l’installazione del gancio di traino è ne-
cessaria la tranciatura del paraurti secon-
do quanto indicato nel kit di montaggio del
fornitore.
133-144 Ducato IT 6-11-2007 9:15 Pagina 141

142
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
fig. 4F0N0250m

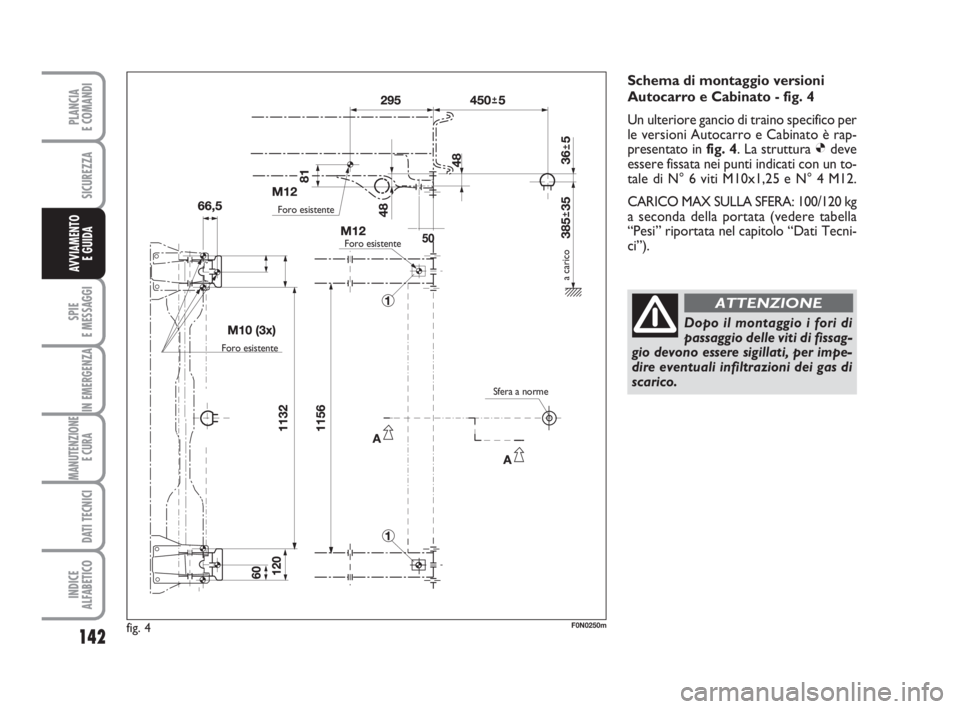

Schema di montaggio versioni
Autocarro e Cabinato - fig. 4
Un ulteriore gancio di traino specifico per
le versioni Autocarro e Cabinato è rap-
presentato infig. 4. La struttura Ødeve
essere fissata nei punti indicati con un to-
tale di N° 6 viti M10x1,25 e N° 4 M12.
CARICO MAX SULLA SFERA: 100/120 kg
a seconda della portata (vedere tabella
“Pesi” riportata nel capitolo “Dati Tecni-
ci”).
Dopo il montaggio i fori di
passaggio delle viti di fissag-
gio devono essere sigillati, per impe-
dire eventuali infiltrazioni dei gas di
scarico.
ATTENZIONE
Foro esistente
Foro esistente
Foro esistente
Sfera a norme
a carico
133-144 Ducato IT 6-11-2007 9:15 Pagina 142

143
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
AVVERTENZA Utilizzando pneumatici da
neve con indice di velocità massima infe-
riore a quella raggiungibile dal veicolo (au-
mentata del 5%), sistemare bene in vista
all’interno dell’abitacolo, una segnalazione
di cautela che riporti la velocità massima
consentita dai pneumatici invernali (come
previsto da Direttiva CE).
Montare su tutte e quattro le ruote pneu-
matici uguali (marca e profilo) per garan-
tire maggiore sicurezza in marcia ed in fre-
nata ed una buona manovrabilità.
Si ricorda che è opportuno non invertire
il senso di rotazione dei pneumatici.CATENE DA NEVE
L’impiego delle catene da neve è subor-
dinato alle norme vigenti in ogni Paese.
Le catene da neve devono essere appli-
cate solo sui pneumatici delle ruote an-
teriori (ruote motrici). Si consiglia l’uso di
catene da neve della Lineaccessori Fiat.
Controllare la tensione delle catene da ne-
ve dopo aver percorso alcune decine di
metri.
AVVERTENZA A catene montate occor-
re dosare con estrema delicatezza l’acce-
leratore al fine di evitare o limitare al mas-
simo pattinamenti delle ruote motrici per
non incorrere in rotture delle catene che
di conseguenza possono provocare dan-
ni alla carrozzeria e alla meccanica.
AVVERTENZA Usare catene da neve ad
ingombro ridotto.

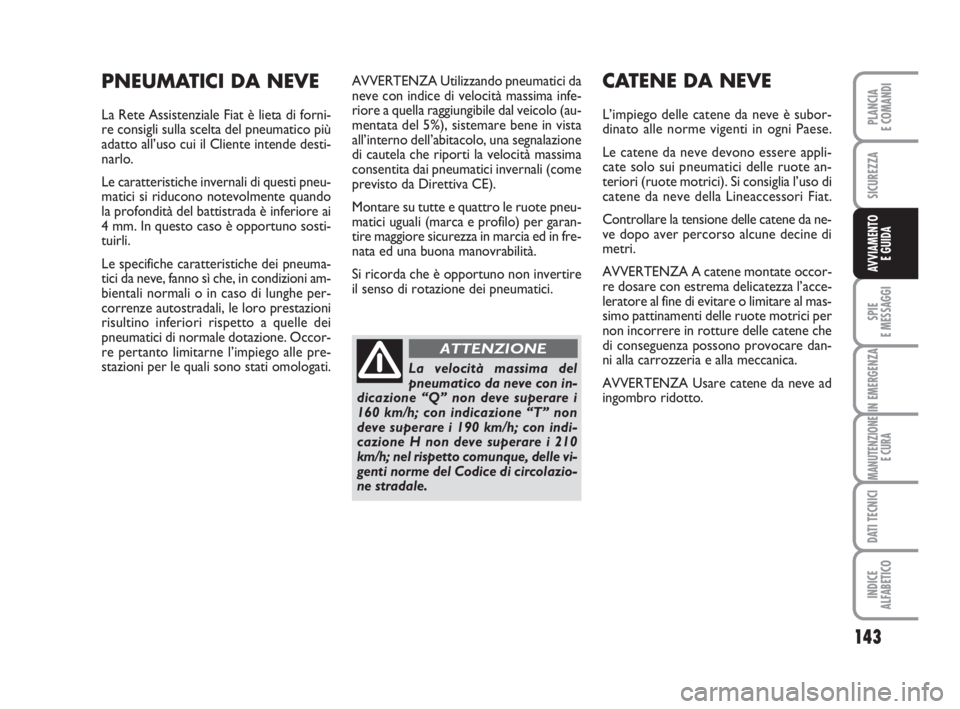

PNEUMATICI DA NEVE
La Rete Assistenziale Fiat è lieta di forni-
re consigli sulla scelta del pneumatico più
adatto all’uso cui il Cliente intende desti-
narlo.
Le caratteristiche invernali di questi pneu-
matici si riducono notevolmente quando
la profondità del battistrada è inferiore ai
4 mm. In questo caso è opportuno sosti-
tuirli.
Le specifiche caratteristiche dei pneuma-
tici da neve, fanno sì che, in condizioni am-
bientali normali o in caso di lunghe per-
correnze autostradali, le loro prestazioni
risultino inferiori rispetto a quelle dei
pneumatici di normale dotazione. Occor-
re pertanto limitarne l’impiego alle pre-
stazioni per le quali sono stati omologati.
La velocità massima del
pneumatico da neve con in-
dicazione “Q” non deve superare i
160 km/h; con indicazione “T” non
deve superare i 190 km/h; con indi-
cazione H non deve superare i 210
km/h; nel rispetto comunque, delle vi-
genti norme del Codice di circolazio-
ne stradale.
ATTENZIONE
133-144 Ducato IT 6-11-2007 9:15 Pagina 143
