2008 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

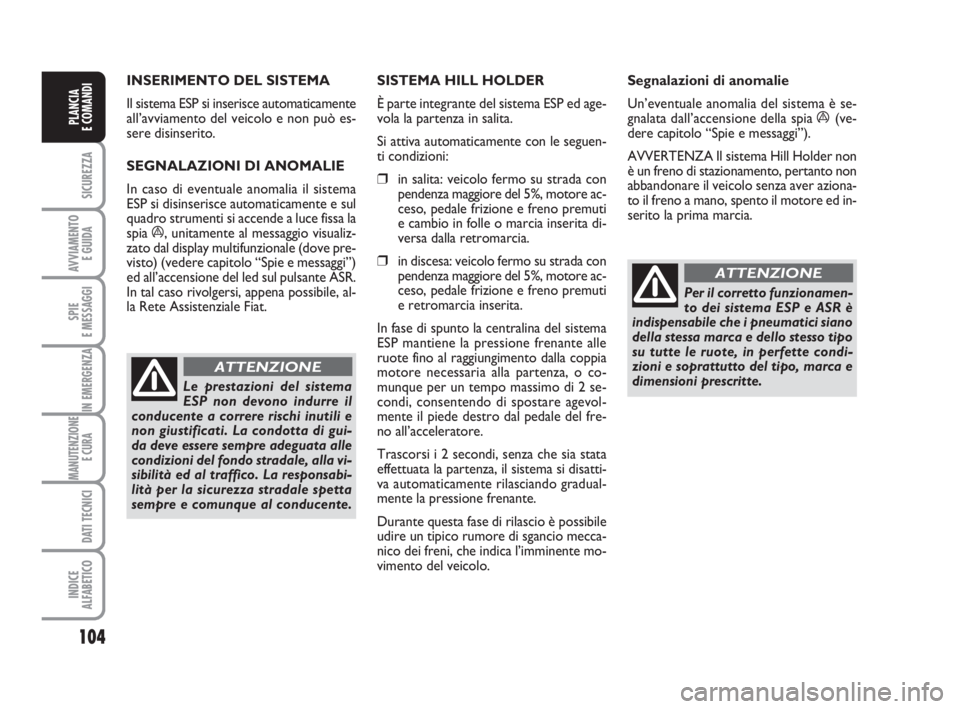

INSERIMENTO DEL SISTEMA
Il sistema ESP si inserisce automaticamente
all’avviamento del veicolo e non può es-
sere disinserito.
SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema
ESP si disinserisce automaticamente e sul
quadro strumenti si accende a luce fissa la
spia á, unitamente al messaggio visualiz-
zato dal display multifunzionale (dove pre-
visto) (vedere capitolo “Spie e messaggi”)
ed all’accensione del led sul pulsante ASR.
In tal caso rivolgersi, appena possibile, al-
la Rete Assistenziale Fiat.
Le prestazioni del sistema
ESP non devono indurre il
conducente a correre rischi inutili e
non giustificati. La condotta di gui-
da deve essere sempre adeguata alle
condizioni del fondo stradale, alla vi-
sibilità ed al traffico. La responsabi-
lità per la sicurezza stradale spetta
sempre e comunque al conducente.
ATTENZIONE
104
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA HILL HOLDER
È parte integrante del sistema ESP ed age-
vola la partenza in salita.
Si attiva automaticamente con le seguen-
ti condizioni:
❒in salita: veicolo fermo su strada con
pendenza maggiore del 5%, motore ac-
ceso, pedale frizione e freno premuti
e cambio in folle o marcia inserita di-
versa dalla retromarcia.
❒in discesa: veicolo fermo su strada con
pendenza maggiore del 5%, motore ac-
ceso, pedale frizione e freno premuti
e retromarcia inserita.
In fase di spunto la centralina del sistema
ESP mantiene la pressione frenante alle
ruote fino al raggiungimento dalla coppia
motore necessaria alla partenza, o co-
munque per un tempo massimo di 2 se-
condi, consentendo di spostare agevol-
mente il piede destro dal pedale del fre-
no all’acceleratore.
Trascorsi i 2 secondi, senza che sia stata
effettuata la partenza, il sistema si disatti-
va automaticamente rilasciando gradual-
mente la pressione frenante.
Durante questa fase di rilascio è possibile
udire un tipico rumore di sgancio mecca-
nico dei freni, che indica l’imminente mo-
vimento del veicolo.Segnalazioni di anomalie
Un’eventuale anomalia del sistema è se-
gnalata dall’accensione della spia
á(ve-
dere capitolo “Spie e messaggi”).
AVVERTENZA Il sistema Hill Holder non
è un freno di stazionamento, pertanto non
abbandonare il veicolo senza aver aziona-
to il freno a mano, spento il motore ed in-
serito la prima marcia.
Per il corretto funzionamen-
to dei sistema ESP e ASR è
indispensabile che i pneumatici siano
della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condi-
zioni e soprattutto del tipo, marca e
dimensioni prescritte.
ATTENZIONE
102-112 Ducato IT 6-11-2007 9:14 Pagina 104

105
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

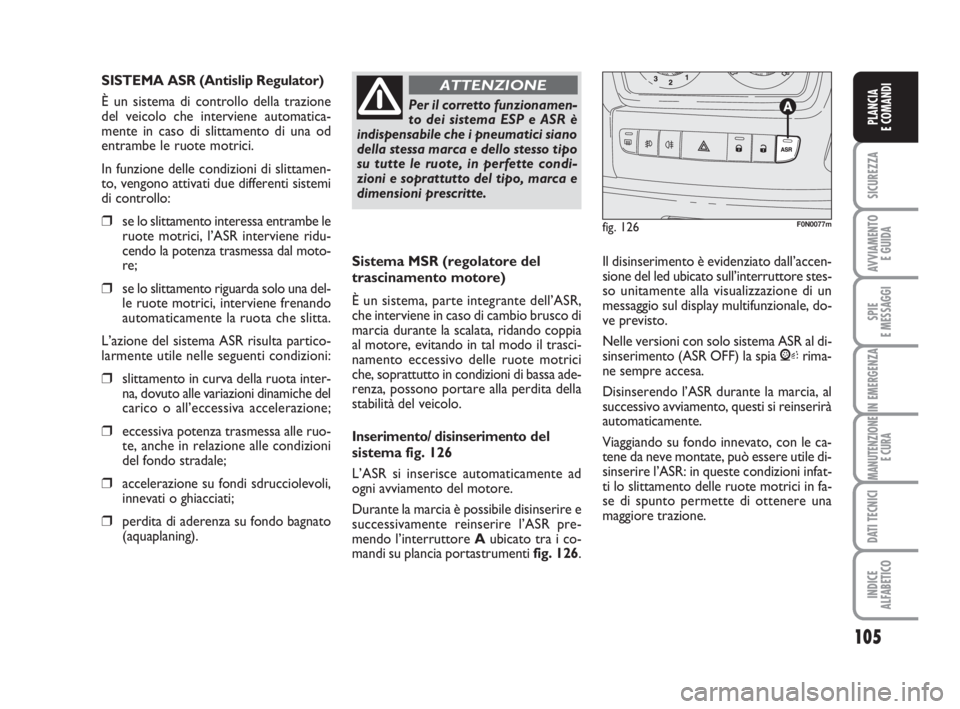

Sistema MSR (regolatore del
trascinamento motore)
È un sistema, parte integrante dell’ASR,
che interviene in caso di cambio brusco di
marcia durante la scalata, ridando coppia
al motore, evitando in tal modo il trasci-
namento eccessivo delle ruote motrici
che, soprattutto in condizioni di bassa ade-
renza, possono portare alla perdita della
stabilità del veicolo.
Inserimento/ disinserimentodel
sistema fig. 126
L’ASR si inserisce automaticamente ad
ogni avviamento del motore.
Durante la marcia è possibile disinserire e
successivamente reinserire l’ASR pre-
mendo l’interruttore Aubicato tra i co-
mandi su plancia portastrumenti fig. 126. Il disinserimento è evidenziato dall’accen-
sione del led ubicato sull’interruttore stes-
so unitamente alla visualizzazione di un
messaggio sul display multifunzionale, do-
ve previsto.
Nelle versioni con solo sistema ASR al di-
sinserimento (ASR OFF) la spia Vrima-
ne sempre accesa.
Disinserendo l’ASR durante la marcia, al
successivo avviamento, questi si reinserirà
automaticamente.
Viaggiando su fondo innevato, con le ca-
tene da neve montate, può essere utile di-
sinserire l’ASR: in queste condizioni infat-
ti lo slittamento delle ruote motrici in fa-
se di spunto permette di ottenere una
maggiore trazione.
Per il corretto funzionamen-
to dei sistema ESP e ASR è
indispensabile che i pneumatici siano
della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condi-
zioni e soprattutto del tipo, marca e
dimensioni prescritte.
ATTENZIONE
fig. 126F0N0077m
SISTEMA ASR (Antislip Regulator)
È un sistema di controllo della trazione
del veicolo che interviene automatica-
mente in caso di slittamento di una od
entrambe le ruote motrici.
In funzione delle condizioni di slittamen-
to, vengono attivati due differenti sistemi
di controllo:
❒se lo slittamento interessa entrambe le
ruote motrici, l’ASR interviene ridu-
cendo la potenza trasmessa dal moto-
re;
❒se lo slittamento riguarda solo una del-
le ruote motrici, interviene frenando
automaticamente la ruota che slitta.
L’azione del sistema ASR risulta partico-
larmente utile nelle seguenti condizioni:
❒slittamento in curva della ruota inter-
na, dovuto alle variazioni dinamiche del
carico o all’eccessiva accelerazione;
❒eccessiva potenza trasmessa alle ruo-
te, anche in relazione alle condizioni
del fondo stradale;
❒accelerazione su fondi sdrucciolevoli,
innevati o ghiacciati;
❒perdita di aderenza su fondo bagnato
(aquaplaning).
102-112 Ducato IT 6-11-2007 9:14 Pagina 105

106
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

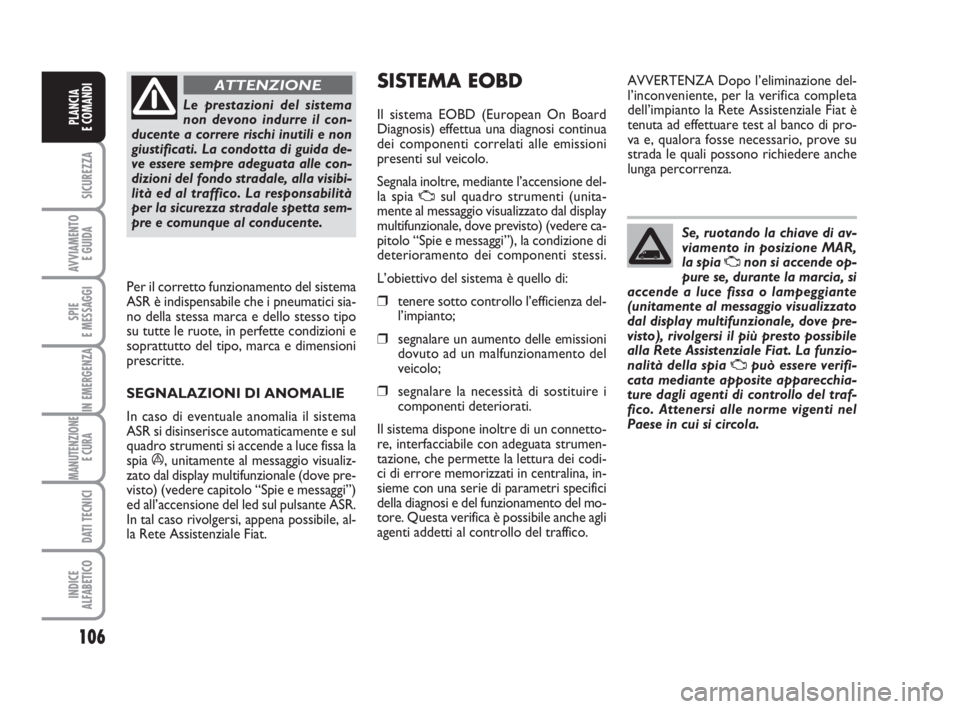

Le prestazioni del sistema
non devono indurre il con-
ducente a correre rischi inutili e non
giustificati. La condotta di guida de-
ve essere sempre adeguata alle con-
dizioni del fondo stradale, alla visibi-
lità ed al traffico. La responsabilità
per la sicurezza stradale spetta sem-
pre e comunque al conducente.
ATTENZIONE
Per il corretto funzionamento del sistema
ASR è indispensabile che i pneumatici sia-
no della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condizioni e
soprattutto del tipo, marca e dimensioni
prescritte.
SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e sul
quadro strumenti si accende a luce fissa la
spia á, unitamente al messaggio visualiz-
zato dal display multifunzionale (dove pre-
visto) (vedere capitolo “Spie e messaggi”)
ed all’accensione del led sul pulsante ASR.
In tal caso rivolgersi, appena possibile, al-
la Rete Assistenziale Fiat.
SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi continua
dei componenti correlati alle emissioni
presenti sul veicolo.
Segnala inoltre, mediante l’accensione del-
la spia
Usul quadro strumenti (unita-
mente al messaggio visualizzato dal display
multifunzionale, dove previsto) (vedere ca-
pitolo “Spie e messaggi”), la condizione di
deterioramento dei componenti stessi.
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emissioni
dovuto ad un malfunzionamento del
veicolo;
❒segnalare la necessità di sostituire i
componenti deteriorati.
Il sistema dispone inoltre di un connetto-
re, interfacciabile con adeguata strumen-
tazione, che permette la lettura dei codi-
ci di errore memorizzati in centralina, in-
sieme con una serie di parametri specifici
della diagnosi e del funzionamento del mo-
tore. Questa verifica è possibile anche agli
agenti addetti al controllo del traffico.AVVERTENZA Dopo l’eliminazione del-
l’inconveniente, per la verifica completa
dell’impianto la Rete Assistenziale Fiat è
tenuta ad effettuare test al banco di pro-
va e, qualora fosse necessario, prove su
strada le quali possono richiedere anche
lunga percorrenza.
Se, ruotando la chiave di av-
viamento in posizione MAR,
la spia
Unon si accende op-
pure se, durante la marcia, si
accende a luce fissa o lampeggiante
(unitamente al messaggio visualizzato
dal display multifunzionale, dove pre-
visto), rivolgersi il più presto possibile
alla Rete Assistenziale Fiat. La funzio-
nalità della spia
Upuò essere verifi-
cata mediante apposite apparecchia-
ture dagli agenti di controllo del traf-
fico. Attenersi alle norme vigenti nel
Paese in cui si circola.
102-112 Ducato IT 6-11-2007 9:14 Pagina 106

107
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

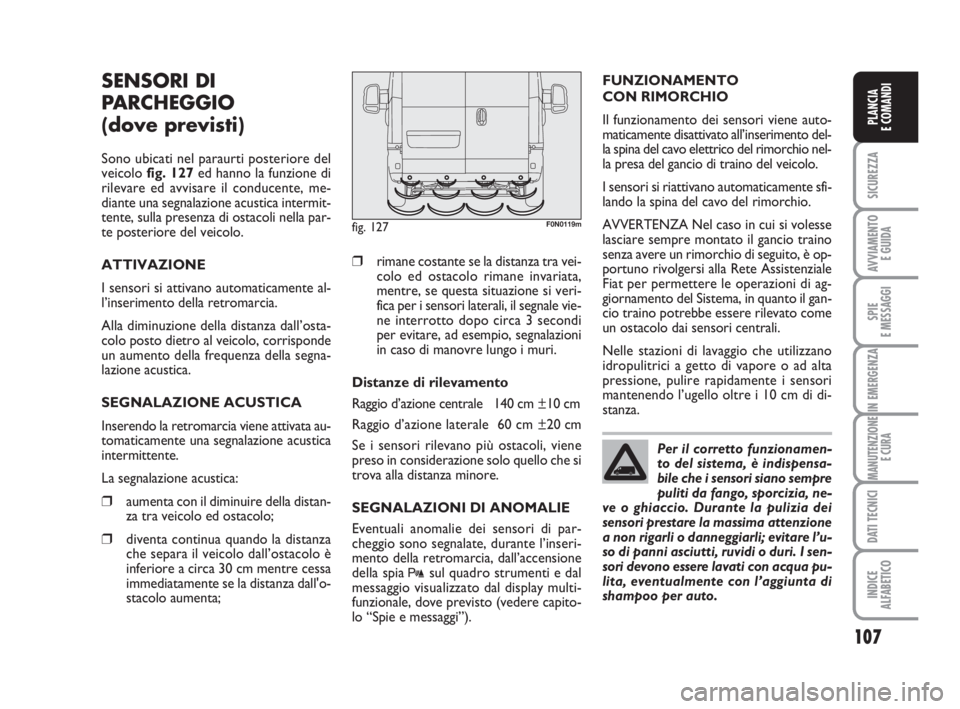

SENSORI DI
PARCHEGGIO
(dove previsti)
Sono ubicati nel paraurti posteriore del
veicolo fig. 127ed hanno la funzione di
rilevare ed avvisare il conducente, me-
diante una segnalazione acustica intermit-
tente, sulla presenza di ostacoli nella par-
te posteriore del veicolo.
ATTIVAZIONE
I sensori si attivano automaticamente al-
l’inserimento della retromarcia.
Alla diminuzione della distanza dall’osta-
colo posto dietro al veicolo, corrisponde
un aumento della frequenza della segna-
lazione acustica.
SEGNALAZIONE ACUSTICA
Inserendo la retromarcia viene attivata au-
tomaticamente una segnalazione acustica
intermittente.
La segnalazione acustica:
❒aumenta con il diminuire della distan-
za tra veicolo ed ostacolo;
❒diventa continua quando la distanza
che separa il veicolo dall’ostacolo è
inferiore a circa 30 cm mentre cessa
immediatamente se la distanza dall'o-
stacolo aumenta;
❒rimane costante se la distanza tra vei-
colo ed ostacolo rimane invariata,
mentre, se questa situazione si veri-
fica per i sensori laterali, il segnale vie-
ne interrotto dopo circa 3 secondi
per evitare, ad esempio, segnalazioni
in caso di manovre lungo i muri.
Distanze di rilevamento
Raggio d’azione centrale 140 cm ±10 cm
Raggio d’azione laterale 60 cm ±20 cm
Se i sensori rilevano più ostacoli, viene
preso in considerazione solo quello che si
trova alla distanza minore.
SEGNALAZIONI DI ANOMALIE
Eventuali anomalie dei sensori di par-
cheggio sono segnalate, durante l’inseri-
mento della retromarcia, dall’accensione
della spia
tsul quadro strumenti e dal
messaggio visualizzato dal display multi-
funzionale, dove previsto (vedere capito-
lo “Spie e messaggi”).FUNZIONAMENTO
CON RIMORCHIO
Il funzionamento dei sensori viene auto-
maticamente disattivato all’inserimento del-
la spina del cavo elettrico del rimorchio nel-
la presa del gancio di traino del veicolo.
I sensori si riattivano automaticamente sfi-
lando la spina del cavo del rimorchio.
AVVERTENZA Nel caso in cui si volesse
lasciare sempre montato il gancio traino
senza avere un rimorchio di seguito, è op-
portuno rivolgersi alla Rete Assistenziale
Fiat per permettere le operazioni di ag-
giornamento del Sistema, in quanto il gan-
cio traino potrebbe essere rilevato come
un ostacolo dai sensori centrali.
Nelle stazioni di lavaggio che utilizzano
idropulitrici a getto di vapore o ad alta
pressione, pulire rapidamente i sensori
mantenendo l’ugello oltre i 10 cm di di-
stanza.
fig. 127F0N0119m
Per il corretto funzionamen-
to del sistema, è indispensa-
bile che i sensori siano sempre
puliti da fango, sporcizia, ne-
ve o ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione
a non rigarli o danneggiarli; evitare l’u-
so di panni asciutti, ruvidi o duri. I sen-
sori devono essere lavati con acqua pu-
lita, eventualmente con l’aggiunta di
shampoo per auto.
102-112 Ducato IT 6-11-2007 9:14 Pagina 107

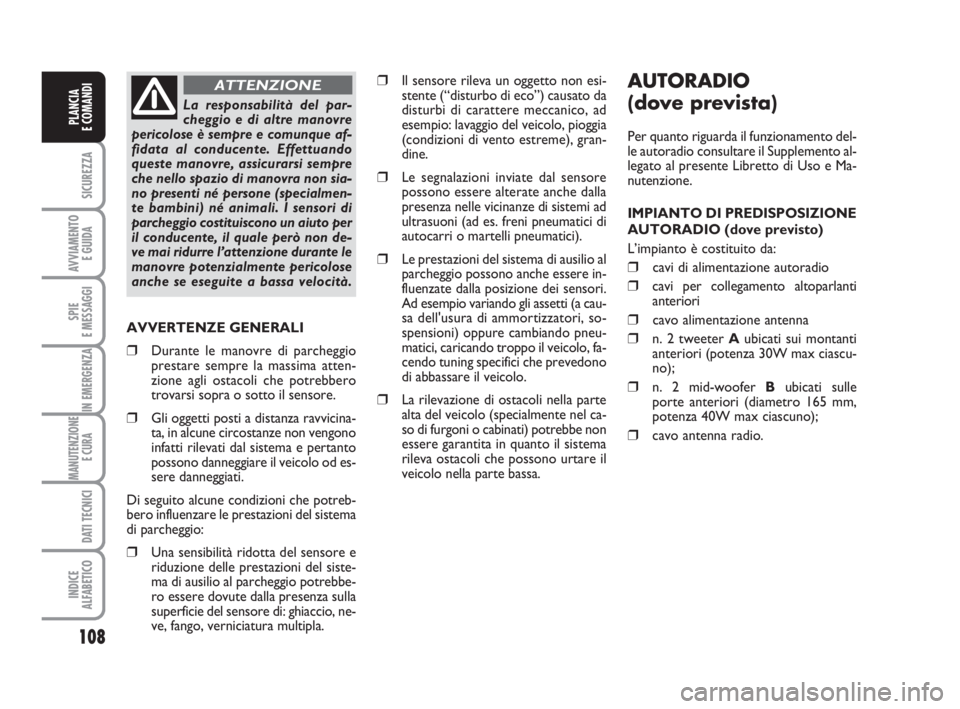

AUTORADIO
(dove prevista)
Per quanto riguarda il funzionamento del-
le autoradio consultare il Supplemento al-
legato al presente Libretto di Uso e Ma-
nutenzione.
IMPIANTO DI PREDISPOSIZIONE
AUTORADIO (dove previsto)
L’impianto è costituito da:
❒cavi di alimentazione autoradio
❒cavi per collegamento altoparlanti
anteriori
❒cavo alimentazione antenna
❒n. 2 tweeter Aubicati sui montanti
anteriori (potenza 30W max ciascu-
no);
❒n. 2 mid-woofer Bubicati sulle
porte anteriori (diametro 165 mm,
potenza 40W max ciascuno);
❒cavo antenna radio.
108
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
La responsabilità del par-
cheggio e di altre manovre
pericolose è sempre e comunque af-
fidata al conducente. Effettuando
queste manovre, assicurarsi sempre
che nello spazio di manovra non sia-
no presenti né persone (specialmen-
te bambini) né animali. I sensori di
parcheggio costituiscono un aiuto per
il conducente, il quale però non de-
ve mai ridurre l’attenzione durante le
manovre potenzialmente pericolose
anche se eseguite a bassa velocità.
ATTENZIONE
AVVERTENZE GENERALI
❒Durante le manovre di parcheggio
prestare sempre la massima atten-
zione agli ostacoli che potrebbero
trovarsi sopra o sotto il sensore.
❒Gli oggetti posti a distanza ravvicina-
ta, in alcune circostanze non vengono
infatti rilevati dal sistema e pertanto
possono danneggiare il veicolo od es-
sere danneggiati.
Di seguito alcune condizioni che potreb-
bero influenzare le prestazioni del sistema
di parcheggio:
❒Una sensibilità ridotta del sensore e
riduzione delle prestazioni del siste-
ma di ausilio al parcheggio potrebbe-
ro essere dovute dalla presenza sulla
superficie del sensore di: ghiaccio, ne-
ve, fango, verniciatura multipla.
❒Il sensore rileva un oggetto non esi-
stente (“disturbo di eco”) causato da
disturbi di carattere meccanico, ad
esempio: lavaggio del veicolo, pioggia
(condizioni di vento estreme), gran-
dine.
❒Le segnalazioni inviate dal sensore
possono essere alterate anche dalla
presenza nelle vicinanze di sistemi ad
ultrasuoni (ad es. freni pneumatici di
autocarri o martelli pneumatici).
❒Le prestazioni del sistema di ausilio al
parcheggio possono anche essere in-
fluenzate dalla posizione dei sensori.
Ad esempio variando gli assetti (a cau-
sa dell'usura di ammortizzatori, so-
spensioni) oppure cambiando pneu-
matici, caricando troppo il veicolo, fa-
cendo tuning specifici che prevedono
di abbassare il veicolo.
❒La rilevazione di ostacoli nella parte
alta del veicolo (specialmente nel ca-
so di furgoni o cabinati) potrebbe non
essere garantita in quanto il sistema
rileva ostacoli che possono urtare il
veicolo nella parte bassa.
102-112 Ducato IT 6-11-2007 9:14 Pagina 108

109
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

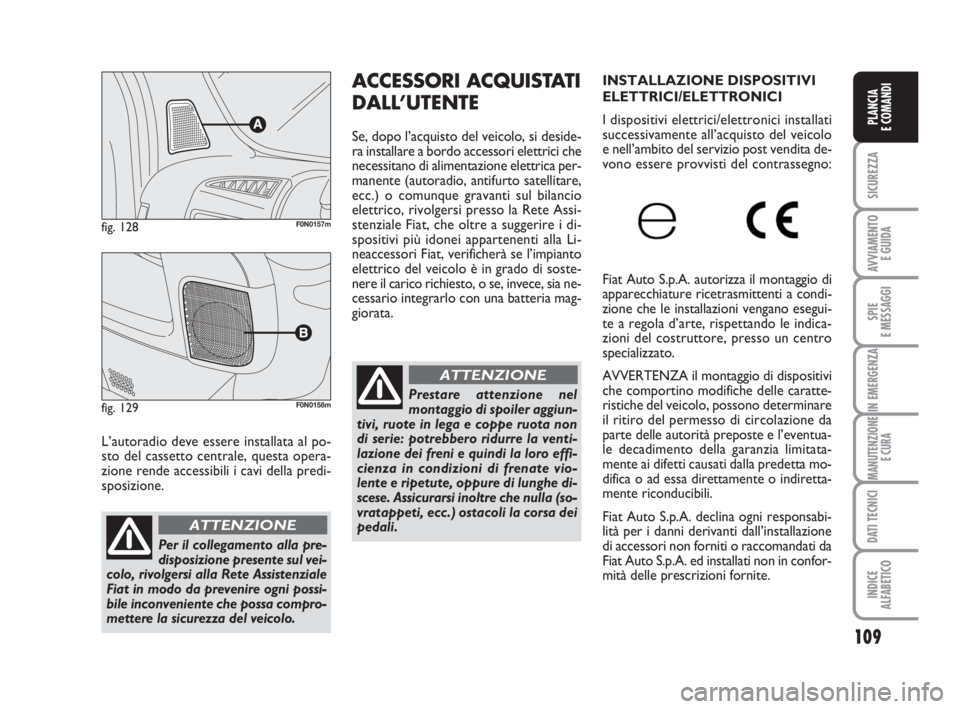

L’autoradio deve essere installata al po-
sto del cassetto centrale, questa opera-
zione rende accessibili i cavi della predi-
sposizione.
fig. 128F0N0157m
Per il collegamento alla pre-
disposizione presente sul vei-
colo, rivolgersi alla Rete Assistenziale
Fiat in modo da prevenire ogni possi-
bile inconveniente che possa compro-
mettere la sicurezza del veicolo.
ATTENZIONE
fig. 129F0N0158m
ACCESSORI ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto del veicolo, si deside-
ra installare a bordo accessori elettrici che
necessitano di alimentazione elettrica per-
manente (autoradio, antifurto satellitare,
ecc.) o comunque gravanti sul bilancio
elettrico, rivolgersi presso la Rete Assi-
stenziale Fiat, che oltre a suggerire i di-
spositivi più idonei appartenenti alla Li-
neaccessori Fiat, verificherà se l’impianto
elettrico del veicolo è in grado di soste-
nere il carico richiesto, o se, invece, sia ne-
cessario integrarlo con una batteria mag-
giorata.
Prestare attenzione nel
montaggio di spoiler aggiun-
tivi, ruote in lega e coppe ruota non
di serie: potrebbero ridurre la venti-
lazione dei freni e quindi la loro effi-
cienza in condizioni di frenate vio-
lente e ripetute, oppure di lunghe di-
scese. Assicurarsi inoltre che nulla (so-
vratappeti, ecc.) ostacoli la corsa dei
pedali.
ATTENZIONE
INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI
I dispositivi elettrici/elettronici installati
successivamente all’acquisto del veicolo
e nell’ambito del servizio post vendita de-
vono essere provvisti del contrassegno:
Fiat Auto S.p.A. autorizza il montaggio di
apparecchiature ricetrasmittenti a condi-
zione che le installazioni vengano esegui-
te a regola d’arte, rispettando le indica-
zioni del costruttore, presso un centro
specializzato.
AVVERTENZA il montaggio di dispositivi
che comportino modifiche delle caratte-
ristiche del veicolo, possono determinare
il ritiro del permesso di circolazione da
parte delle autorità preposte e l’eventua-
le decadimento della garanzia limitata-
mente ai difetti causati dalla predetta mo-
difica o ad essa direttamente o indiretta-
mente riconducibili.
Fiat Auto S.p.A. declina ogni responsabi-
lità per i danni derivanti dall’installazione
di accessori non forniti o raccomandati da
Fiat Auto S.p.A. ed installati non in confor-
mità delle prescrizioni fornite.
102-112 Ducato IT 6-11-2007 9:14 Pagina 109

110
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

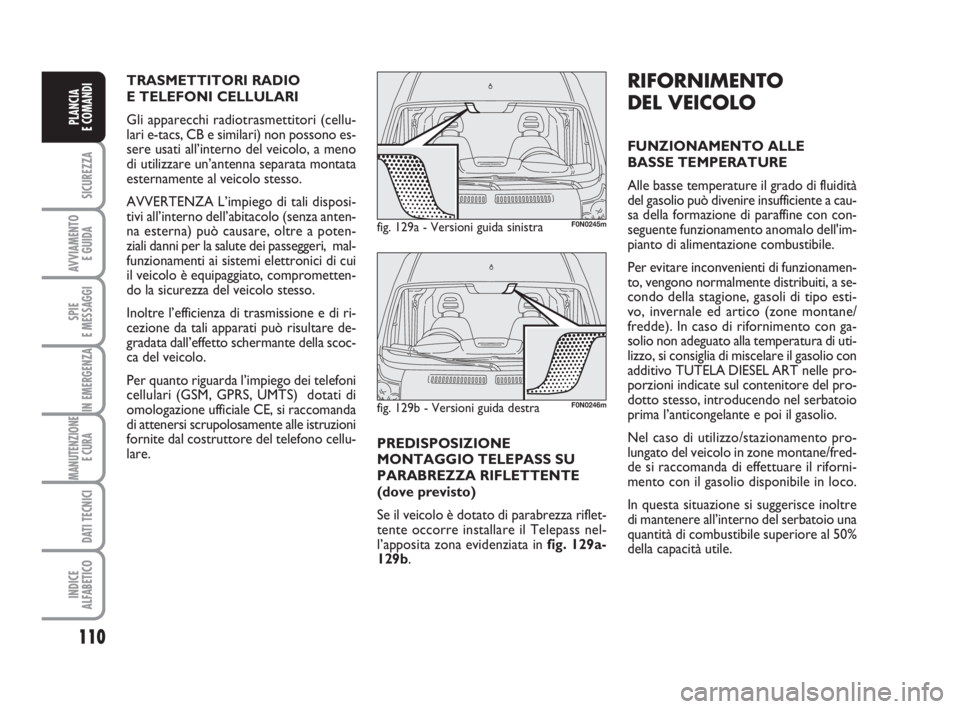

RIFORNIMENTO
DEL VEICOLO
FUNZIONAMENTO ALLE
BASSE TEMPERATURE
Alle basse temperature il grado di fluidità
del gasolio può divenire insufficiente a cau-
sa della formazione di paraffine con con-
seguente funzionamento anomalo dell'im-
pianto di alimentazione combustibile.
Per evitare inconvenienti di funzionamen-
to, vengono normalmente distribuiti, a se-
condo della stagione, gasoli di tipo esti-
vo, invernale ed artico (zone montane/
fredde). In caso di rifornimento con ga-
solio non adeguato alla temperatura di uti-
lizzo, si consiglia di miscelare il gasolio con
additivo TUTELA DIESEL ART nelle pro-
porzioni indicate sul contenitore del pro-
dotto stesso, introducendo nel serbatoio
prima l’anticongelante e poi il gasolio.
Nel caso di utilizzo/stazionamento pro-
lungato del veicolo in zone montane/fred-
de si raccomanda di effettuare il riforni-
mento con il gasolio disponibile in loco.
In questa situazione si suggerisce inoltre
di mantenere all’interno del serbatoio una
quantità di combustibile superiore al 50%
della capacità utile. TRASMETTITORI RADIO
E TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellu-
lari e-tacs, CB e similari) non possono es-
sere usati all’interno del veicolo, a meno
di utilizzare un’antenna separata montata
esternamente al veicolo stesso.
AVVERTENZA L’impiego di tali disposi-
tivi all’interno dell’abitacolo (senza anten-
na esterna) può causare, oltre a poten-
ziali danni per la salute dei passeggeri, mal-
funzionamenti ai sistemi elettronici di cui
il veicolo è equipaggiato, comprometten-
do la sicurezza del veicolo stesso.
Inoltre l’efficienza di trasmissione e di ri-
cezione da tali apparati può risultare de-
gradata dall’effetto schermante della scoc-
ca del veicolo.
Per quanto riguarda l’impiego dei telefoni
cellulari (GSM, GPRS, UMTS) dotati di
omologazione ufficiale CE, si raccomanda
di attenersi scrupolosamente alle istruzioni
fornite dal costruttore del telefono cellu-
lare.
fig. 129a - Versioni guida sinistraF0N0245m
fig. 129b - Versioni guida destraF0N0246m
PREDISPOSIZIONE
MONTAGGIO TELEPASS SU
PARABREZZA RIFLETTENTE
(dove previsto)
Se il veicolo è dotato di parabrezza riflet-
tente occorre installare il Telepass nel-
l’apposita zona evidenziata in fig. 129a-
129b.
102-112 Ducato IT 6-11-2007 9:14 Pagina 110

111
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

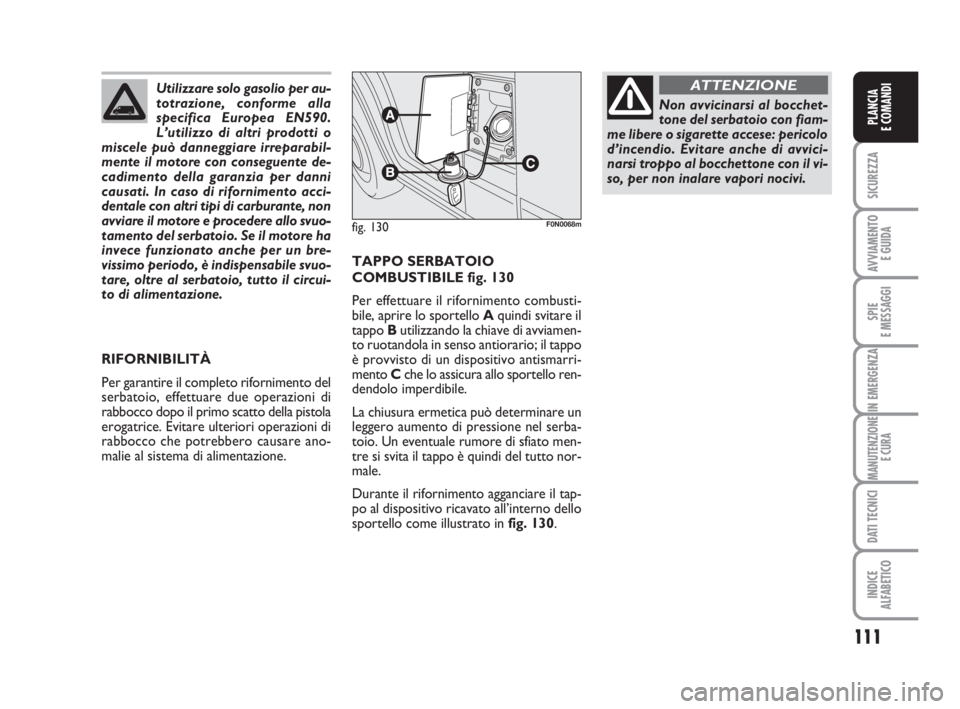

TAPPO SERBATOIO
COMBUSTIBILE fig. 130
Per effettuare il rifornimento combusti-
bile, aprire lo sportello Aquindi svitare il
tappo Butilizzando la chiave di avviamen-
to ruotandola in senso antiorario; il tappo
è provvisto di un dispositivo antismarri-
mento Cche lo assicura allo sportello ren-
dendolo imperdibile.
La chiusura ermetica può determinare un
leggero aumento di pressione nel serba-
toio. Un eventuale rumore di sfiato men-
tre si svita il tappo è quindi del tutto nor-
male.
Durante il rifornimento agganciare il tap-
po al dispositivo ricavato all’interno dello
sportello come illustrato in fig. 130.
fig. 130F0N0068m
Non avvicinarsi al bocchet-
tone del serbatoio con fiam-
me libere o sigarette accese: pericolo
d’incendio. Evitare anche di avvici-
narsi troppo al bocchettone con il vi-
so, per non inalare vapori nocivi.
ATTENZIONEUtilizzare solo gasolio per au-
totrazione, conforme alla
specifica Europea EN590.
L’utilizzo di altri prodotti o
miscele può danneggiare irreparabil-
mente il motore con conseguente de-
cadimento della garanzia per danni
causati. In caso di rifornimento acci-
dentale con altri tipi di carburante, non
avviare il motore e procedere allo svuo-
tamento del serbatoio. Se il motore ha
invece funzionato anche per un bre-
vissimo periodo, è indispensabile svuo-
tare, oltre al serbatoio, tutto il circui-
to di alimentazione.
RIFORNIBILITÀ
Per garantire il completo rifornimento del
serbatoio, effettuare due operazioni di
rabbocco dopo il primo scatto della pistola
erogatrice. Evitare ulteriori operazioni di
rabbocco che potrebbero causare ano-
malie al sistema di alimentazione.
102-112 Ducato IT 6-11-2007 9:14 Pagina 111
