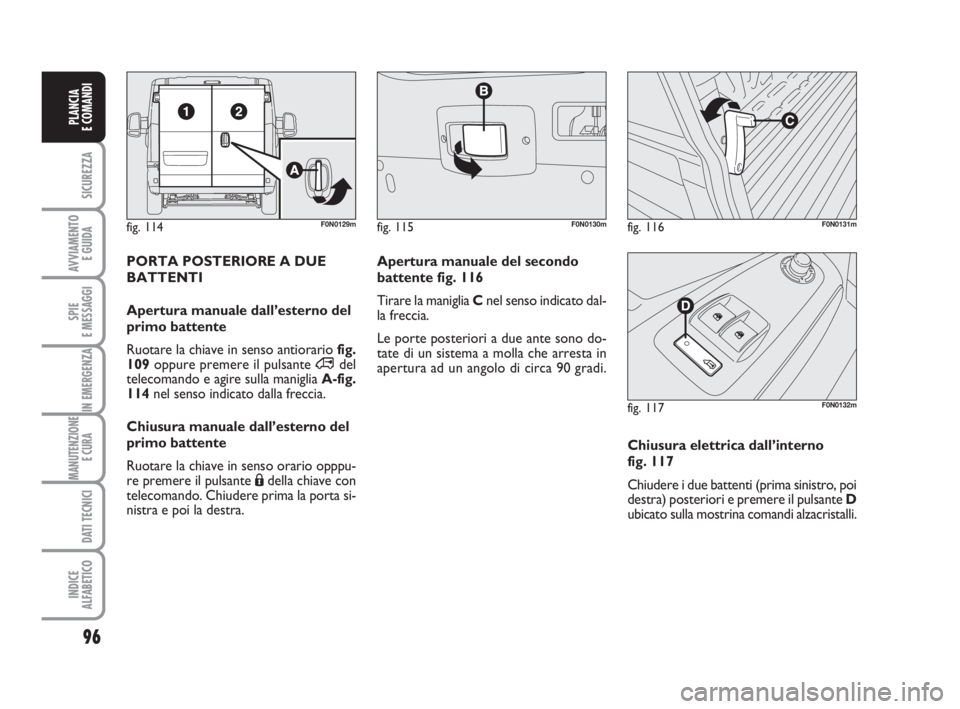

PORTA POSTERIORE A DUE
BATTENTI
Apertura manuale dall’esterno del
primo battente
Ruotare la chiave in senso antiorario fig.
109oppure premere il pulsante ∞del
telecomando e agire sulla manigliaA-fig.
114nel senso indicato dalla freccia.
Chiusura manuale dall’esterno del
primo battente
Ruotare la chiave in senso orario opppu-
re premere il pulsante Ádella chiave con
telecomando. Chiudere prima la porta si-
nistra e poi la destra. Apertura manuale del secondo
battente fig. 116
Tirare la maniglia Cnel senso indicato dal-
la freccia.
Le porte posteriori a due ante sono do-
tate di un sistema a molla che arresta in
apertura ad un angolo di circa 90 gradi.
Chiusura elettrica dall’interno
fig. 117
Chiudere i due battenti (prima sinistro, poi
destra) posteriori e premere il pulsante D
ubicato sulla mostrina comandi alzacristalli.
fig. 117F0N0132m
037-101 Ducato IT 6-11-2007 9:13 Pagina 96

97
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Il sistema a molla ha forze di
azionamento che sono stu-
diate per il miglior comfort di utiliz-
zo, un urto accidentale o un forte col-
po di vento potrebbero sbloccare le
molle e far chiudere spontaneamen-
te le ante della porta.
ATTENZIONE
È possibile aumentare l’angolo di apertu-
ra delle due ante per maggior comodità di
carico e scarico. Per eseguire tale opera-
zione occorre premere il pulsante A-fig.
118; in tal modo è possibile aprire le an-
te per circa 180 gradi.
Con l’apertura a 180 gradi
le ante non hanno alcun si-
stema di bloccaggio. Non utilizzare
questa apertura con il veicolo po-
steggiato in pendenza o in presenza
di vento.
ATTENZIONE
fig. 118F0N0188m

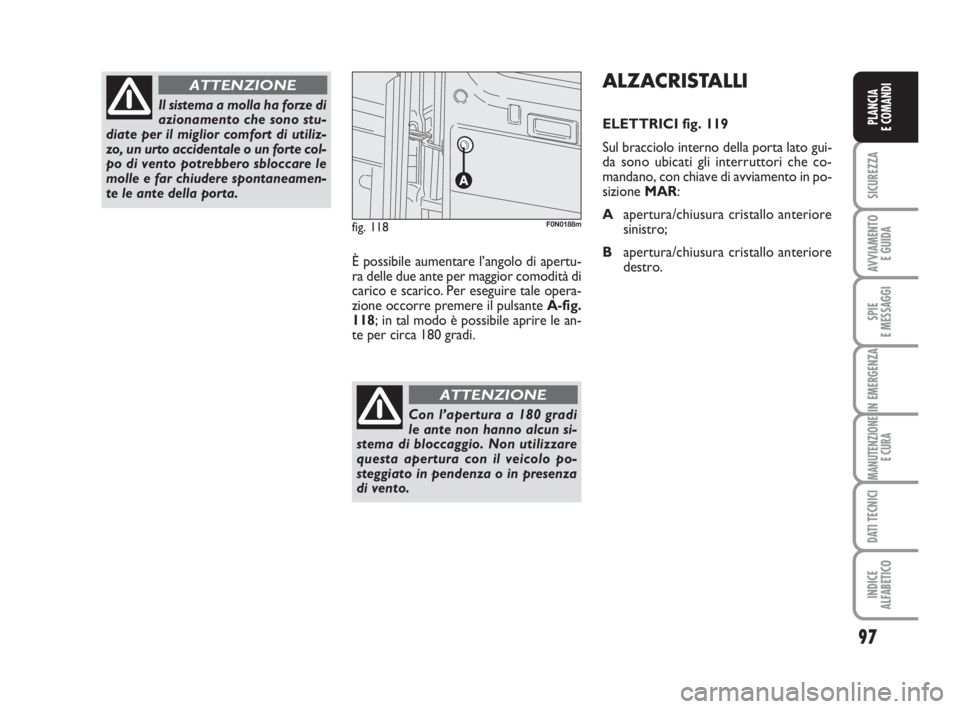

ALZACRISTALLI
ELETTRICI fig. 119
Sul bracciolo interno della porta lato gui-
da sono ubicati gli interruttori che co-
mandano, con chiave di avviamento in po-
sizione MAR:
Aapertura/chiusura cristallo anteriore
sinistro;
Bapertura/chiusura cristallo anteriore
destro.
037-101 Ducato IT 6-11-2007 9:13 Pagina 97

98
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Azionamento continuo automatico
(dove previsto)
Alcune versioni sono dotate di un auto-
matismo in salita e discesa del cristallo an-
teriore lato guida e solo in discesa del cri-
stallo anteriore lato passeggero.
L’azionamento continuo automatico del
cristallo si attiva premendo uno degli in-
terruttori di comando per più di mezzo
secondo. Il cristallo si ferma quando giun-
ge a fondo corsa oppure premendo nuo-
vamente il pulsante.
AVVERTENZA Con chiave di avviamento
in posizione STOPod estratta, gli alza-
cristalli rimangono attivi per la durata di
circa 3 minuti e si disattivano immediata-
mente all’apertura di una delle porte.
fig. 119F0N0062m
L’uso improprio degli alza-
cristalli elettrici può essere
pericoloso. Prima e durante l’aziona-
mento, accertarsi sempre che i pas-
seggeri non siano esposti al rischio di
lesioni provocate sia direttamente dai
cristalli in movimento, sia da oggetti
personali trascinati o urtati dagli stes-
si. Scendendo dal veicolo, togliere
sempre la chiave dal dispositivo di av-
viamento per evitare che gli alzacri-
stalli elettrici, azionati inavvertita-
mente, costituiscano un pericolo per
chi rimane a bordo.
ATTENZIONECOFANO MOTORE
APERTURA
Procedere come segue:
❒aprire la porta lato guida per rendere
reperibile la maniglia di apertura co-
fano motore;
❒tirare la leva fig. 120nel senso indi-
cato dalla freccia;
❒tirare la levetta A-fig. 121come in-
dicato in figura;
❒sollevare il cofano e contemporanea-
mente liberare l’asta di sostegno fig.
122 dal proprio dispositivo di bloc-
caggio D, quindi inserire l’estremità C-
fig. 123 dell’asta nella sede Edel co-
fano. Porta lato passeggero anteriore
Sul bracciolo interno della porta anterio-
re lato passeggero è presente un inter-
ruttore dedicato per il comando del rela-
tivo cristallo.
037-101 Ducato IT 6-11-2007 9:13 Pagina 98

99
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 120F0N0063m
fig. 121F0N0323m
fig. 122F0N0065m
AVVERTENZA Prima di procedere al sol-
levamento del cofano accertarsi che i brac-
ci dei tergicristalli non risultino sollevati
dal parabrezza.
CHIUSURA
Procedere come segue:
❒tenere sollevato il cofano con una ma-
no e con l’altra togliere l’asta C-
fig. 123 dalla sede Ee reinserirla nel
proprio dispositivo di bloccaggio D-
fig. 122;
❒abbassare il cofano a circa 20 centime-
tri dal vano motore, quindi lasciarlo ca-
dere ed accertarsi, provando a solle-
varlo, che sia chiuso completamente e
non solo agganciato in posizione di si-
curezza. In quest’ultimo caso non eser-
citare pressione sul cofano, ma risolle-
varlo e ripetere la manovra.
AVVERTENZA Verificare sempre la cor-
retta chiusura del cofano, per evitare che
si apra mentre si viaggia.
fig. 123F0N0066m
Per ragioni di sicurezza il co-
fano deve sempre essere ben
chiuso durante la marcia. Pertanto,
verificare sempre la corretta chiusu-
ra del cofano assicurandosi che il
bloccaggio sia innestato. Se durante
la marcia ci si accorgesse che il bloc-
caggio non è perfettamente innesta-
to, fermarsi immediatamente e chiu-
dere il cofano in modo corretto.
ATTENZIONE
L’errato posizionamento del-
l’asta di sostegno potrebbe
provocare la caduta violenta del co-
fano.
ATTENZIONE
Eseguire le operazioni solo a
veicolo fermo.
ATTENZIONE
037-101 Ducato IT 6-11-2007 9:13 Pagina 99

100
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

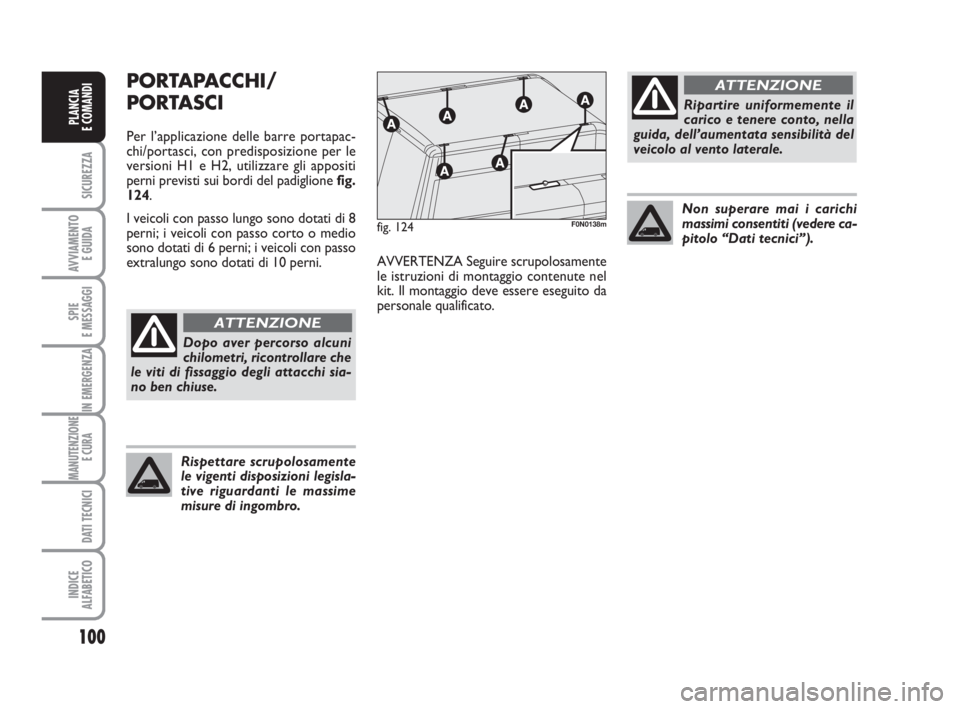

PORTAPACCHI/
PORTASCI
Per l’applicazione delle barre portapac-
chi/portasci, con predisposizione per le
versioni H1 e H2, utilizzare gli appositi
perni previsti sui bordi del padiglione fig.
124.
I veicoli con passo lungo sono dotati di 8
perni; i veicoli con passo corto o medio
sono dotati di 6 perni; i veicoli con passo
extralungo sono dotati di 10 perni.
Dopo aver percorso alcuni
chilometri, ricontrollare che
le viti di fissaggio degli attacchi sia-
no ben chiuse.
ATTENZIONE
Rispettare scrupolosamente
le vigenti disposizioni legisla-
tive riguardanti le massime
misure di ingombro.
Non superare mai i carichi
massimi consentiti (vedere ca-
pitolo “Dati tecnici”).
AVVERTENZA Seguire scrupolosamente
le istruzioni di montaggio contenute nel
kit. Il montaggio deve essere eseguito da
personale qualificato.
fig. 124F0N0138m
Ripartire uniformemente il
carico e tenere conto, nella
guida, dell’aumentata sensibilità del
veicolo al vento laterale.
ATTENZIONE
037-101 Ducato IT 6-11-2007 9:13 Pagina 100

101
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
FARI
ORIENTAMENTO DEL FASCIO
LUMINOSO
Un corretto orientamento dei fari è de-
terminante per il comfort e la sicurezza
del conducente e degli altri utenti della
strada. Per garantire le migliori condizio-
ni di visibilità viaggiando con i fari accesi,
il veicolo deve avere un corretto assetto
dei fari stessi. Per il controllo e l’eventua-
le regolazione rivolgersi alla Rete Assi-
stenziale Fiat.
fig. 125F0N0067m
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in po-
sizione MARe luci anabbaglianti accese.
Quando il veicolo è carico, si inclina al-
l’indietro, provocando un innalzamento
del fascio luminoso. In questo caso è per-
tanto necessario effettuare nuovamente
un corretto orientamento.Regolazione assetto fari fig. 125
Per la regolazione agire sui pulsanti Òe
posti sulla mostrina comandi.
Il display del quadro strumenti fornisce
l’indicazione visiva della posizione relati-
va alla regolazione.
AVVERTENZA Controllare l’orienta-
mento dei fasci luminosi ogni volta che
cambia il peso del carico trasportato.
ORIENTAMENTO FENDINEBBIA
ANTERIORI (dove previsto)
Per il controllo e l’eventuale regolazione
rivolgersi alla Rete Assistenziale Fiat.
REGOLAZIONE FARI
ALL’ESTERO
I proiettori anabbaglianti sono orientati
per la circolazione secondo il paese di pri-
ma commercializzazione. Nei paesi con
circolazione opposta, per non abbagliare i
veicoli che procedono in direzione con-
traria, occorre modificare l’orientamen-
to del fascio luminoso mediante l’applica-
zione di una pellicola autoadesiva, appo-
sitamente studiata.
037-101 Ducato IT 6-11-2007 9:13 Pagina 101

102
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
INTERVENTO DEL SISTEMA

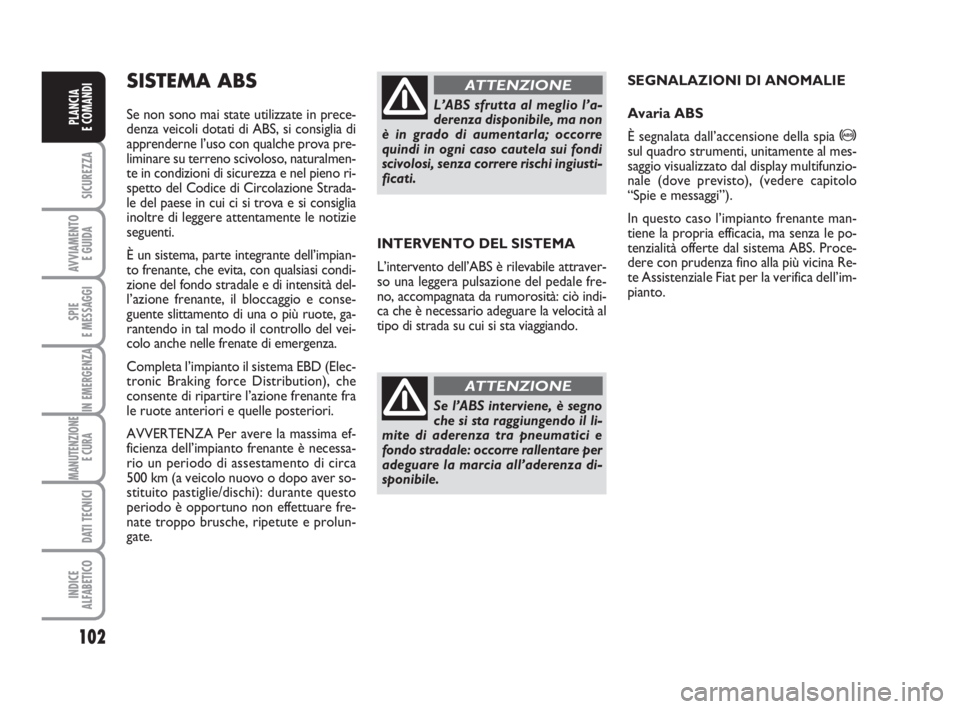

L’intervento dell’ABS è rilevabile attraver-
so una leggera pulsazione del pedale fre-
no, accompagnata da rumorosità: ciò indi-
ca che è necessario adeguare la velocità al
tipo di strada su cui si sta viaggiando.
Se l’ABS interviene, è segno
che si sta raggiungendo il li-
mite di aderenza tra pneumatici e
fondo stradale: occorre rallentare per
adeguare la marcia all’aderenza di-
sponibile.
ATTENZIONE
SISTEMA ABS
Se non sono mai state utilizzate in prece-
denza veicoli dotati di ABS, si consiglia di
apprenderne l’uso con qualche prova pre-
liminare su terreno scivoloso, naturalmen-
te in condizioni di sicurezza e nel pieno ri-
spetto del Codice di Circolazione Strada-
le del paese in cui ci si trova e si consiglia
inoltre di leggere attentamente le notizie
seguenti.
È un sistema, parte integrante dell’impian-
to frenante, che evita, con qualsiasi condi-
zione del fondo stradale e di intensità del-
l’azione frenante, il bloccaggio e conse-
guente slittamento di una o più ruote, ga-
rantendo in tal modo il controllo del vei-
colo anche nelle frenate di emergenza.
Completa l’impianto il sistema EBD (Elec-
tronic Braking force Distribution), che
consente di ripartire l’azione frenante fra
le ruote anteriori e quelle posteriori.
AVVERTENZA Per avere la massima ef-
ficienza dell’impianto frenante è necessa-
rio un periodo di assestamento di circa
500 km (a veicolo nuovo o dopo aver so-
stituito pastiglie/dischi): durante questo
periodo è opportuno non effettuare fre-
nate troppo brusche, ripetute e prolun-
gate.L’ABS sfrutta al meglio l’a-
derenza disponibile, ma non
è in grado di aumentarla; occorre
quindi in ogni caso cautela sui fondi
scivolosi, senza correre rischi ingiusti-
ficati.
ATTENZIONESEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>sul quadro strumenti, unitamente al mes-
saggio visualizzato dal display multifunzio-
nale (dove previsto), (vedere capitolo
“Spie e messaggi”).
In questo caso l’impianto frenante man-
tiene la propria efficacia, ma senza le po-
tenzialità offerte dal sistema ABS. Proce-
dere con prudenza fino alla più vicina Re-
te Assistenziale Fiat per la verifica dell’im-
pianto.
102-112 Ducato IT 6-11-2007 9:14 Pagina 102

103
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
BRAKE ASSIST
(assistenza nelle frenate
d’emergenza integrata in ESP)
(dove previsto)
Il sistema, non escludibile, riconosce la fre-
nata d’emergenza (in base alla velocità di
azionamento del pedale freno) e garanti-
sce un incremento di pressione idraulica
frenante di supporto a quella del guidato-
re, consentendo interventi più veloci e po-
tenti dell’impianto frenante.
Il Brake Assist viene disattivato sulle vet-
ture dotate di sistema ESP, in caso di ava-
ria all’impianto stesso (segnalato dall’ac-
censione della spia
áunitamente al mes-
saggio visualizzato dal display multifunzio-
nale, dove previsto).
SISTEMA ESP
(Electronic Stability
Program)
(dove previsto)
È un sistema di controllo della stabilità del
veicolo, che aiuta a mantenere il control-
lo direzionale in caso di perdita di ade-
renza dei pneumatici.
L’azione del sistema ESP risulta quindi par-
ticolarmente utile quando cambiano le con-
dizioni di aderenza del fondo stradale.
Con i sistemi ESP, ASR ed Hill Holder so-
no presenti (dove previsto) i sistemi MSR
(regolazione della coppia frenante moto-
re nel cambio marcia a ridurre) e HBA (in-
cremento automatico della pressione fre-
nante in frenata di panico).
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spia
ásul
quadro strumenti, per informare il guida-
tore che il veicolo è in condizioni critiche
di stabilità ed aderenza.Quando l’ABS interviene, e
si avvertono le pulsazioni sul
pedale del freno, non alleggerite la
pressione, ma mantenete il pedale
ben premuto senza timore; così Vi ar-
resterete nel minor spazio possibile,
compatibilmente con le condizioni
del fondo stradale.
ATTENZIONE
Avaria EBD
È segnalata dall’accensione della spie
>exsul quadro strumenti, unitamente al
messaggio visualizzato dal display multi-
funzionale (dove previsto), (vedere capi-
tolo “Spie e messaggi”).
In questo caso, con frenate violente, si può
avere un bloccaggio precoce delle ruote
posteriori, con possibilità di sbandamen-
to. Guidare pertanto con estrema caute-
la fino alla più vicina Rete Assistenziale Fiat
per la verifica dell’impianto.
In caso di accensione della
sola spia xsul quadro stru-
menti (unitamente al messaggio vi-
sualizzato dal display multifunziona-
le, dove previsto) arrestare immedia-
tamente il veicolo e rivolgersi alla più
vicina Rete Assistenziale Fiat. L’even-
tuale perdita di fluido dall’impianto
idraulico, infatti, pregiudica il funzio-
namento dell’impianto freni, sia di ti-
po convenzionale, che con il sistema
antibloccaggio ruote.
ATTENZIONE
102-112 Ducato IT 6-11-2007 9:14 Pagina 103
