2008 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

176
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

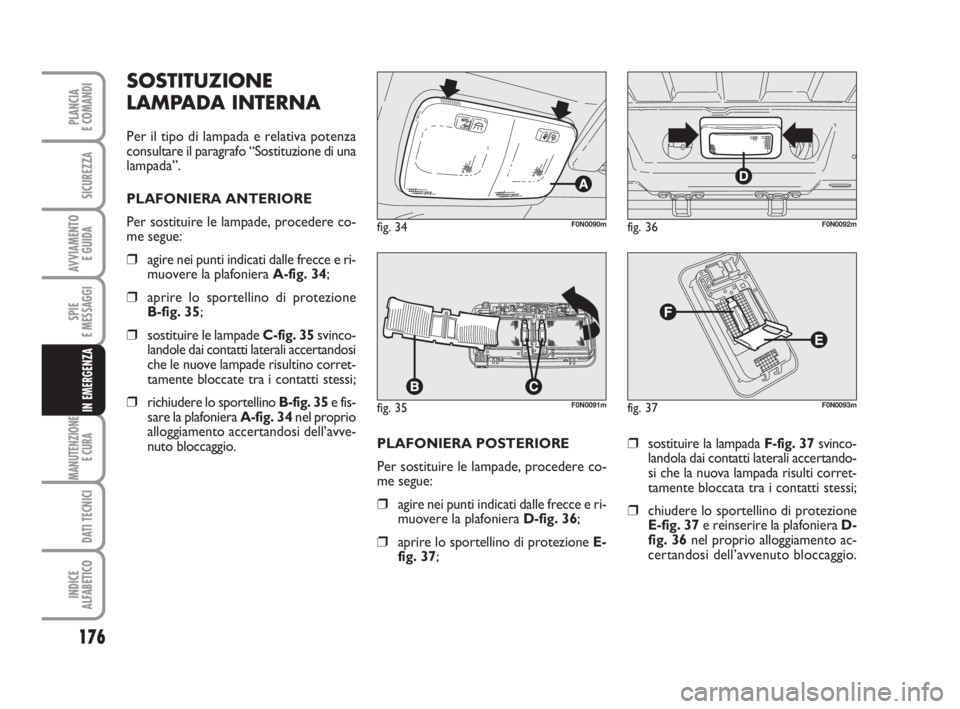

PLAFONIERA POSTERIORE
Per sostituire le lampade, procedere co-
me segue:
❒agire nei punti indicati dalle frecce e ri-
muovere la plafoniera D-fig. 36;
❒aprire lo sportellino di protezione E-
fig. 37;
❒sostituire la lampada F-fig. 37svinco-
landola dai contatti laterali accertando-
si che la nuova lampada risulti corret-
tamente bloccata tra i contatti stessi;
❒chiudere lo sportellino di protezione
E-fig. 37e reinserire la plafoniera D-
fig. 36nel proprio alloggiamento ac-
certandosi dell’avvenuto bloccaggio.
fig. 34F0N0090m
fig. 35F0N0091m
fig. 36F0N0092m
fig. 37F0N0093m
SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa potenza
consultare il paragrafo “Sostituzione di una
lampada”.
PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere co-
me segue:
❒agire nei punti indicati dalle frecce e ri-
muovere la plafoniera A-fig. 34;
❒aprire lo sportellino di protezione
B-fig. 35;
❒sostituire le lampade C-fig. 35svinco-
landole dai contatti laterali accertandosi
che le nuove lampade risultino corret-
tamente bloccate tra i contatti stessi;
❒richiudere lo sportellino B-fig. 35e fis-
sare la plafoniera A-fig. 34nel proprio
alloggiamento accertandosi dell’avve-
nuto bloccaggio.
157-188 Ducato IT 6-11-2007 9:16 Pagina 176

177
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

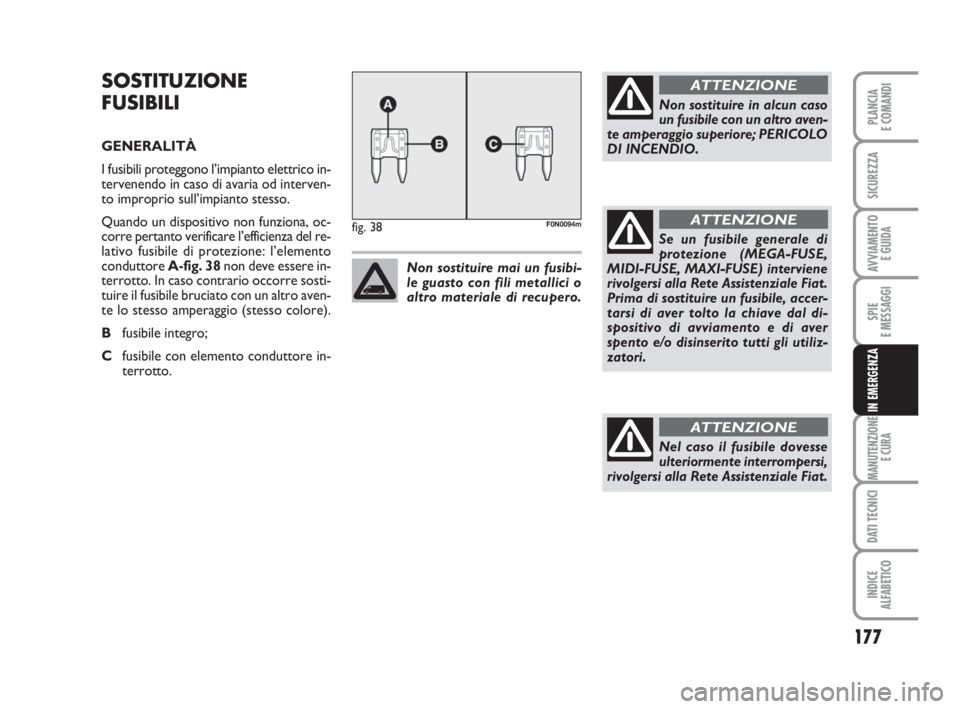

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico in-
tervenendo in caso di avaria od interven-
to improprio sull’impianto stesso.
Quando un dispositivo non funziona, oc-
corre pertanto verificare l’efficienza del re-
lativo fusibile di protezione: l’elemento
conduttore A-fig. 38non deve essere in-
terrotto. In caso contrario occorre sosti-
tuire il fusibile bruciato con un altro aven-
te lo stesso amperaggio (stesso colore).
Bfusibile integro;
Cfusibile con elemento conduttore in-
terrotto.
fig. 38F0N0094m
Non sostituire in alcun caso
un fusibile con un altro aven-
te amperaggio superiore; PERICOLO
DI INCENDIO.
ATTENZIONE
Non sostituire mai un fusibi-
le guasto con fili metallici o
altro materiale di recupero.
Se un fusibile generale di
protezione (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) interviene
rivolgersi alla Rete Assistenziale Fiat.
Prima di sostituire un fusibile, accer-
tarsi di aver tolto la chiave dal di-
spositivo di avviamento e di aver
spento e/o disinserito tutti gli utiliz-
zatori.
ATTENZIONE
Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
157-188 Ducato IT 6-11-2007 9:16 Pagina 177

178
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
ACCESSO AI FUSIBILI
I fusibili del veicolo sono raggruppati in tre
centraline, ubicate su plancia portastru-
menti, montante destro abitacolo e nel va-
no motore.
Centralina su plancia
portastrumenti
Per accedere alla centralina portafusibili su
plancia portastrumenti, occorre svitare le
viti A-fig. 39e rimuovere la copertura.
fig. 40F0N0096m
fig. 39F0N0095m
157-188 Ducato IT 6-11-2007 9:16 Pagina 178

179
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
fig. 42F0N0097m
fig. 41F0N0098m

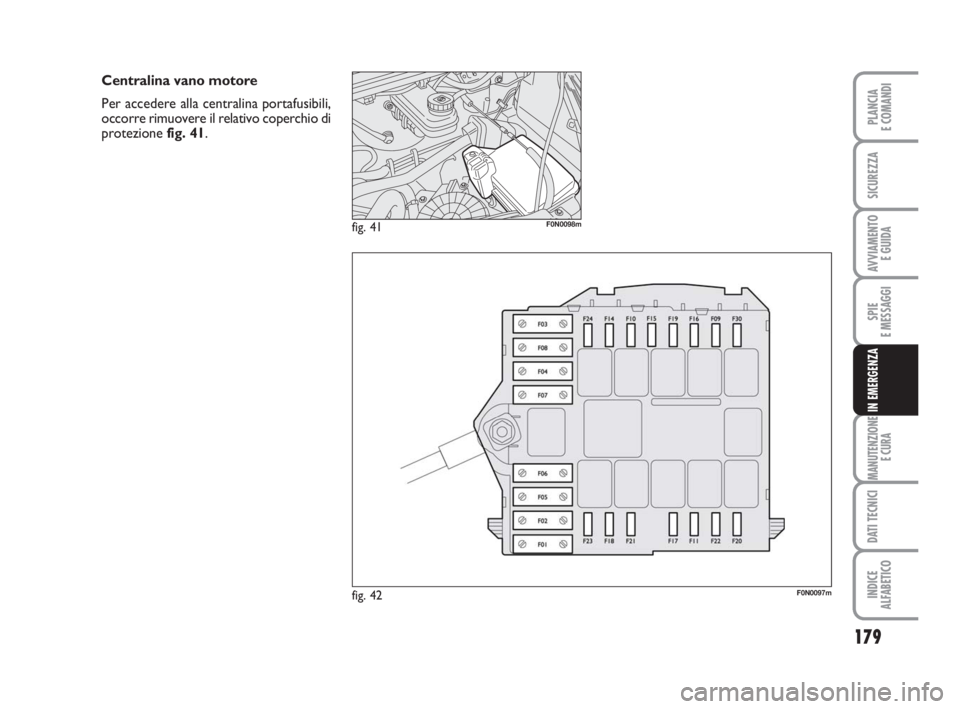

Centralina vano motore
Per accedere alla centralina portafusibili,
occorre rimuovere il relativo coperchio di
protezione fig. 41.
157-188 Ducato IT 6-11-2007 9:16 Pagina 179

180
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

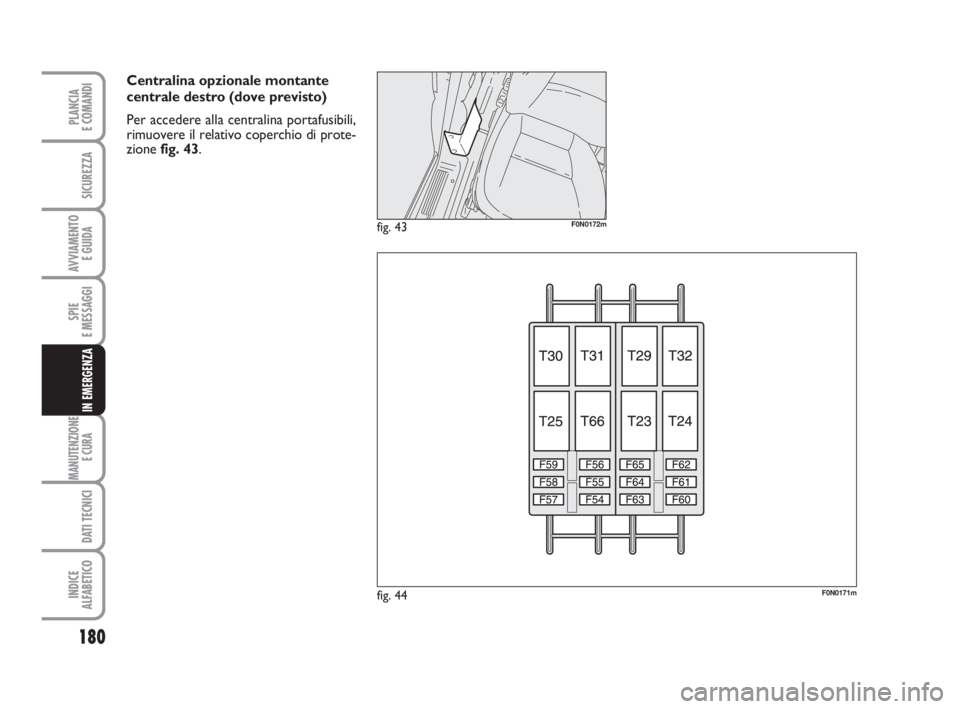

Centralina opzionale montante
centrale destro (dove previsto)
Per accedere alla centralina portafusibili,
rimuovere il relativo coperchio di prote-
zione fig. 43.
fig. 43F0N0172m
fig. 44F0N0171m
157-188 Ducato IT 6-11-2007 9:16 Pagina 180

181
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

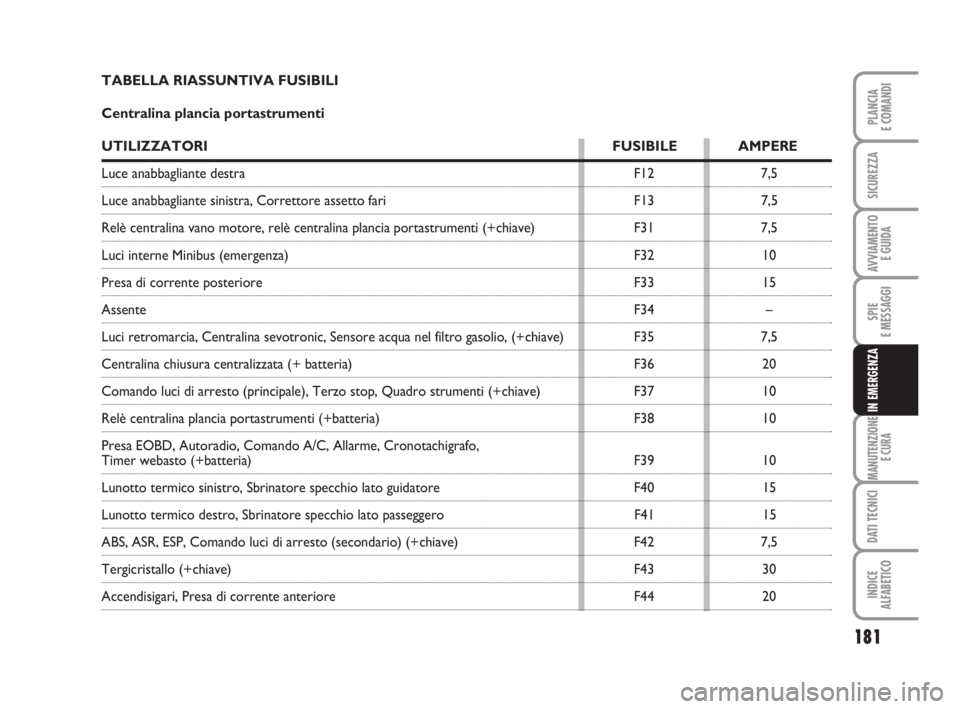

TABELLA RIASSUNTIVA FUSIBILI
Centralina plancia portastrumenti
UTILIZZATORI FUSIBILE AMPERE
Luce anabbagliante destra F12 7,5
Luce anabbagliante sinistra, Correttore assetto fari F13 7,5
Relè centralina vano motore, relè centralina plancia portastrumenti (+chiave) F31 7,5
Luci interne Minibus (emergenza) F32 10
Presa di corrente posteriore F33 15
AssenteF34 –
Luci retromarcia, Centralina sevotronic, Sensore acqua nel filtro gasolio, (+chiave) F35 7,5
Centralina chiusura centralizzata (+ batteria) F36 20
Comando luci di arresto (principale), Terzo stop, Quadro strumenti (+chiave) F37 10
Relè centralina plancia portastrumenti (+batteria) F38 10
Presa EOBD, Autoradio, Comando A/C, Allarme, Cronotachigrafo,
Timer webasto (+batteria) F39 10
Lunotto termico sinistro, Sbrinatore specchio lato guidatore F40 15
Lunotto termico destro, Sbrinatore specchio lato passeggero F41 15
ABS, ASR, ESP, Comando luci di arresto (secondario) (+chiave) F42 7,5
Tergicristallo (+chiave) F43 30
Accendisigari, Presa di corrente anteriore F44 20
157-188 Ducato IT 6-11-2007 9:16 Pagina 181

182
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA

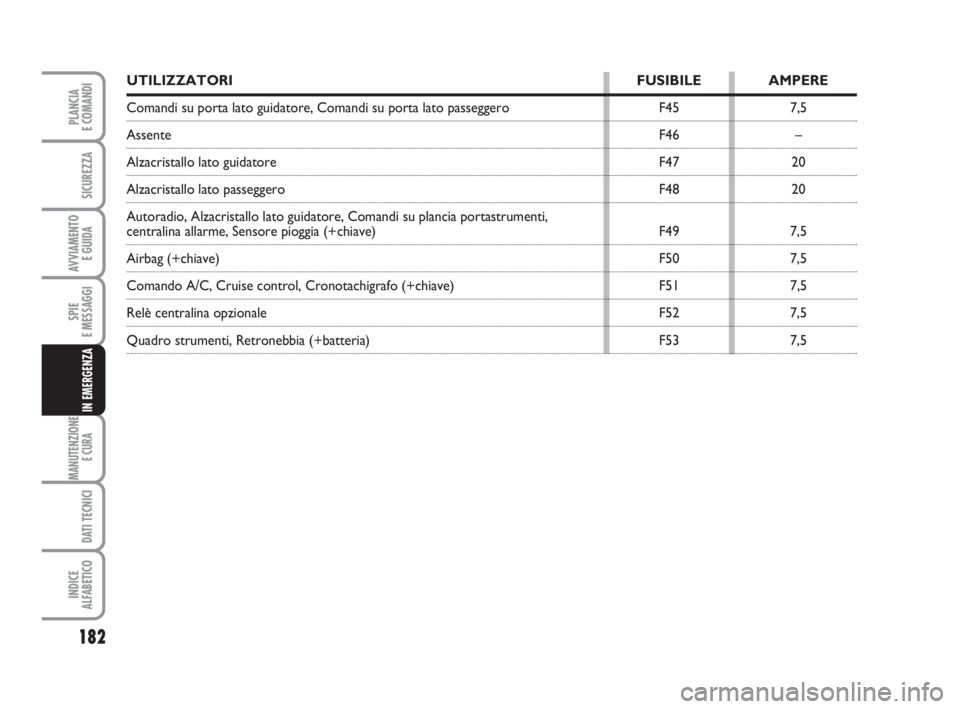

UTILIZZATORI FUSIBILE AMPERE
Comandi su porta lato guidatore, Comandi su porta lato passeggero F45 7,5
AssenteF46 –
Alzacristallo lato guidatore F47 20
Alzacristallo lato passeggero F48 20
Autoradio, Alzacristallo lato guidatore, Comandi su plancia portastrumenti,
centralina allarme, Sensore pioggia (+chiave) F49 7,5
Airbag (+chiave) F50 7,5
Comando A/C, Cruise control, Cronotachigrafo (+chiave) F51 7,5
Relè centralina opzionale F52 7,5
Quadro strumenti, Retronebbia (+batteria) F53 7,5
157-188 Ducato IT 6-11-2007 9:16 Pagina 182

183
SPIE
E MESSAGGI
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
Centralina vano motore
UTILIZZATORI FUSIBILE AMPERE
Pompa ABS (+batteria) F01 40
Candelette preriscaldo (+batteria) F02 50
Commutatore accensione (+batteria) F03 30
Centralina webasto (+batteria) F04 20
Ventilazione abitacolo con webasto (+batteria) F05 20
Ventola alta velocità raffreddamento motore (+batteria) F06 40/60
Ventola bassa velocità raffreddamento motore (+batteria) F07 40/50
Ventola abitacolo (+chiave) F08 40
Pompa lavacristallo F09 20
Avvisatore acustico F10 15
Impianto i.e. (servizi secondari) F11 15
Luce abbagliante destra F14 7,5
Luce abbagliante sinistra F15 7,5
Impianto i.e. (+chiave) F16 7,5
Impianto i.e. (sevizi primari) F17 10
Centalina controllo motore (+batteria) F18 7,5
Compressore condizionatore F19 7,5
Pompa lavafariF20 30
157-188 Ducato IT 6-11-2007 9:16 Pagina 183
