FAITES CONNAISSANCE AVEC VOTRE VOITURE
95

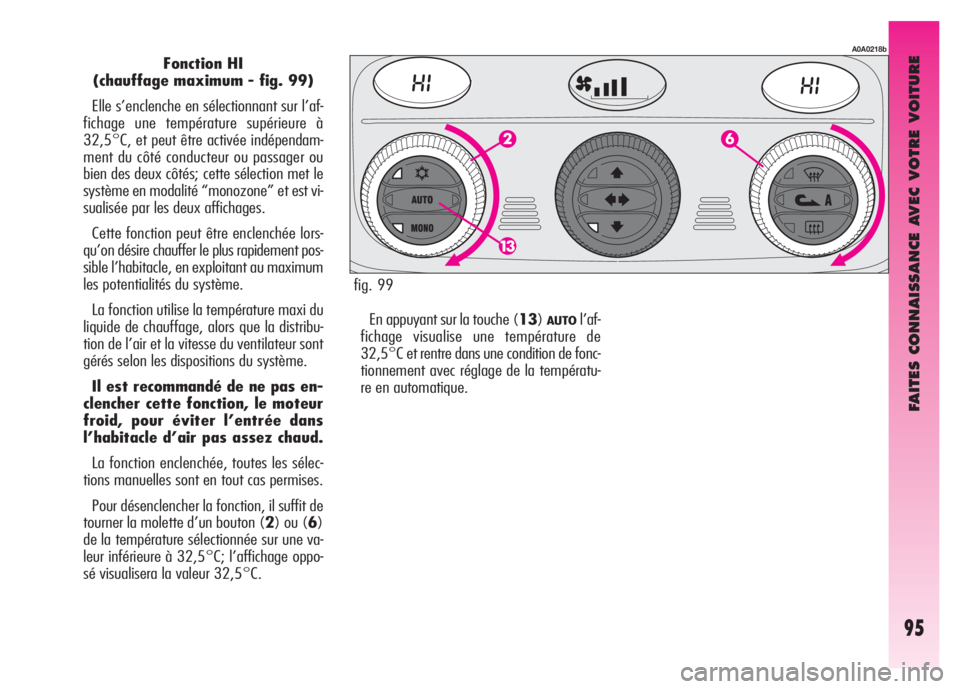

Fonction HI
(chauffage maximum - fig. 99)
Elle s’enclenche en sélectionnant sur l’af-
fichage une température supérieure à
32,5°C, et peut être activée indépendam-
ment du côté conducteur ou passager ou
bien des deux côtés; cette sélection met le
système en modalité “monozone” et est vi-
sualisée par les deux affichages.
Cette fonction peut être enclenchée lors-
qu’on désire chauffer le plus rapidement pos-
sible l’habitacle, en exploitant au maximum
les potentialités du système.
La fonction utilise la température maxi du
liquide de chauffage, alors que la distribu-
tion de l’air et la vitesse du ventilateur sont
gérés selon les dispositions du système.
Il est recommandé de ne pas en-
clencher cette fonction, le moteur
froid, pour éviter l’entrée dans
l’habitacle d’air pas assez chaud.
La fonction enclenchée, toutes les sélec-
tions manuelles sont en tout cas permises.
Pour désenclencher la fonction, il suffit de
tourner la molette d’un bouton (2) ou (6)
de la température sélectionnée sur une va-
leur inférieure à 32,5°C; l’affichage oppo-
sé visualisera la valeur 32,5°C.
A0A0218b
fig. 99
En appuyant sur la touche (13)
AUTOl’af-
fichage visualise une température de
32,5°C et rentre dans une condition de fonc-
tionnement avec réglage de la températu-
re en automatique.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
96

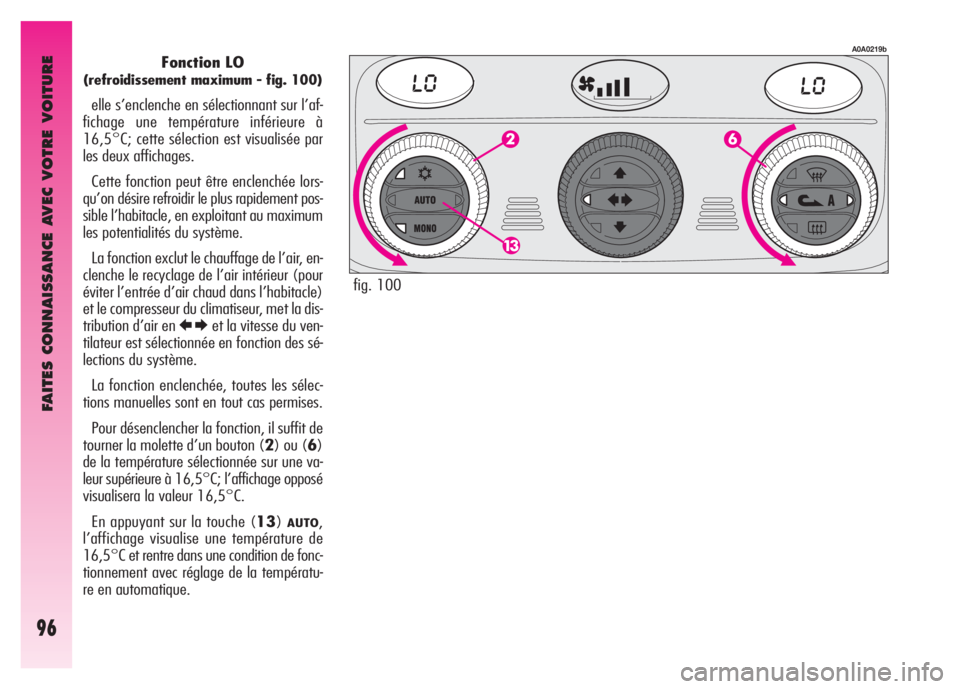

Fonction LO
(refroidissement maximum - fig. 100)
elle s’enclenche en sélectionnant sur l’af-
fichage une température inférieure à
16,5°C; cette sélection est visualisée par
les deux affichages.
Cette fonction peut être enclenchée lors-
qu’on désire refroidir le plus rapidement pos-
sible l’habitacle, en exploitant au maximum
les potentialités du système.
La fonction exclut le chauffage de l’air, en-
clenche le recyclage de l’air intérieur (pour
éviter l’entrée d’air chaud dans l’habitacle)
et le compresseur du climatiseur, met la dis-
tribution d’air en
REet la vitesse du ven-
tilateur est sélectionnée en fonction des sé-
lections du système.
La fonction enclenchée, toutes les sélec-
tions manuelles sont en tout cas permises.
Pour désenclencher la fonction, il suffit de
tourner la molette d’un bouton (2) ou (6)
de la température sélectionnée sur une va-
leur supérieure à 16,5°C; l’affichage opposé
visualisera la valeur 16,5°C.
En appuyant sur la touche (13)
AUTO,
l’affichage visualise une température de
16,5°C et rentre dans une condition de fonc-
tionnement avec réglage de la températu-
re en automatique.
A0A0219b
fig. 100

FAITES CONNAISSANCE AVEC VOTRE VOITURE
97

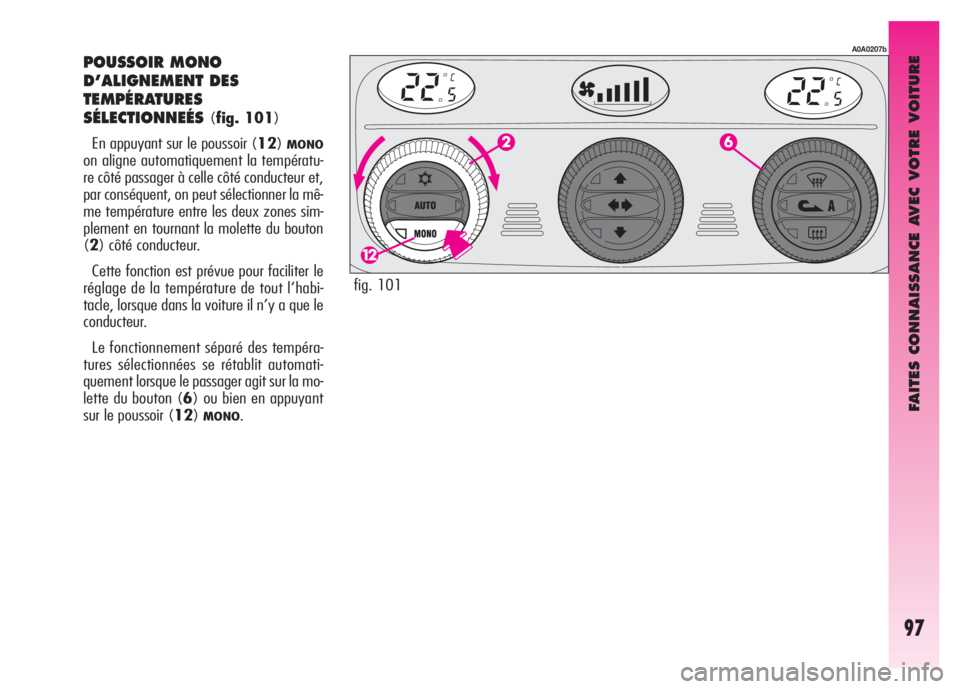

POUSSOIR MONO
D’ALIGNEMENT DES
TEMPÉRATURES
SÉLECTIONNEÉS
(fig. 101)
En appuyant sur le poussoir (12)
MONO
on aligne automatiquement la températu-
re côté passager à celle côté conducteur et,
par conséquent, on peut sélectionner la mê-
me température entre les deux zones sim-
plement en tournant la molette du bouton
(2) côté conducteur.
Cette fonction est prévue pour faciliter le
réglage de la température de tout l’habi-
tacle, lorsque dans la voiture il n’y a que le
conducteur.
Le fonctionnement séparé des tempéra-
tures sélectionnées se rétablit automati-
quement lorsque le passager agit sur la mo-
lette du bouton (6) ou bien en appuyant
sur le poussoir (12)
MONO.
A0A0207b
fig. 101

FAITES CONNAISSANCE AVEC VOTRE VOITURE
98

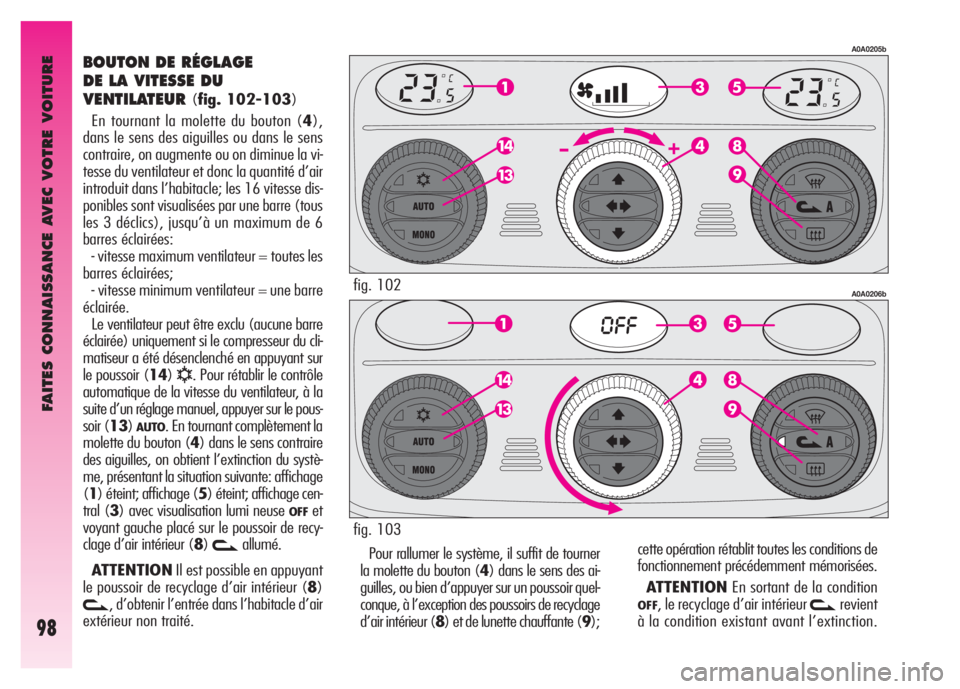

BOUTON DE RÉGLAGE
DE LA VITESSE DU
VENTILATEUR
(fig. 102-103)
En tournant la molette du bouton (4),
dans le sens des aiguilles ou dans le sens
contraire, on augmente ou on diminue la vi-
tesse du ventilateur et donc la quantité d’air
introduit dans l’habitacle; les 16 vitesse dis-
ponibles sont visualisées par une barre (tous
les 3 déclics), jusqu’à un maximum de 6
barres éclairées:
- vitesse maximum ventilateur = toutes les
barres éclairées;
- vitesse minimum ventilateur = une barre
éclairée.
Le ventilateur peut être exclu (aucune barre
éclairée) uniquement si le compresseur du cli-
matiseur a été désenclenché en appuyant sur
le poussoir (14)
√. Pour rétablir le contrôle
automatique de la vitesse du ventilateur, à la
suite d’un réglage manuel, appuyer sur le pous-
soir (13)
AUTO. En tournant complètement la
molette du bouton (4) dans le sens contraire
des aiguilles, on obtient l’extinction du systè-
me, présentant la situation suivante: affichage
(1) éteint; affichage (5) éteint; affichage cen-
tral (3) avec visualisation lumi neuse
OFFet
voyant gauche placé sur le poussoir de recy-
clage d’air intérieur (8)
vallumé.
ATTENTIONIl est possible en appuyant
le poussoir de recyclage d’air intérieur (8)
v, d’obtenir l’entrée dans l’habitacle d’air
extérieur non traité.Pour rallumer le système, il suffit de tourner
la molette du bouton (4) dans le sens des ai-
guilles, ou bien d’appuyer sur un poussoir quel-
conque, à l’exception des poussoirs de recyclage
d’air intérieur (8) et de lunette chauffante (9);cette opération rétablit toutes les conditions de
fonctionnement précédemment mémorisées.
ATTENTIONEn sortant de la conditionOFF, le recyclage d’air intérieurvrevient
à la condition existant avant l’extinction.
A0A0205b
A0A0206bfig. 102
fig. 103

FAITES CONNAISSANCE AVEC VOTRE VOITURE
99
POUSSOIR DE SÉLECTION DE
DISTRIBUTION D’AIR
(fig. 104)
En appuyant sur l’un ou plusieurs des pous-
soirs (10) on peut choisir manuellement
l’une de 5 distributions d’air possibles dans
l’habitacle:
REFlux d’air vers les bouches d’aération
centrales et latérales de la planche et
la bouche d’aération arrière.
R
ZERépartition du flux d’air entre les dif-
fuseurs de la zone des pieds (air plus
chaud) et les bouches d’aérations cen-
trales et latérales de la planche et la
bouche d’aération arrière (air plus
frais). Cette répartition de l’air est par-
ticulièrement utile à la mi-saison (prin-
temps et automne), en présence d’ir-
radiation solaire.
ZFlux d’air vers les diffuseurs de la zo-
ne des pieds avant et arrière. Cette ré-
partition de l’air, à la suite de la ten-
dance naturelle de la chaleur à se dif-
fuser vers le haut, est celle qui permet
de chauffer l’habitacle dans le délai
le plus bref et de transmettre égale-
ment une sensation de chaleur aux
parties les plus froides du corps.
A0A0208b
Q
ZRépartition du flux d’air entre les dif-
fuseurs de la zone des pieds et les dif-
fuseurs pour le désembuage/dégi-
vrage du pare-brise et des vitres laté-
rales avant. Cette distribution d’air
permet un bon chauffage de l’habi-
tacle en prévenant l’embuage pos-
sible des vitre.
QFlux d’air vers les diffuseurs du pare-
brise et des glaces latérales avant
pour le désembuage ou le dégivrage
des glaces.ATTENTIONEn appuyant sur l’un de ces
poussoirs, on active (voyant sur le poussoir
allumé) ou on désactive (voyant sur le
éteint) la fonction correspondante si la com-
binaison choisie se trouve parmi les 5 com-
binaisons possibles; sinon, on active la seu-
le fonction principale du poussoir enfoncé,
sans possibilité d’extinction par une pression
ultérieure (au moins dans une distribution le
flux d’air doit être diffusé dans l’habitacle).
Pour rétablir le contrôle automatique de la
distribution de l’air après une sélection ma-
nuelle, appuyer sur le poussoir (13)
AUTO. fig. 104

FAITES CONNAISSANCE AVEC VOTRE VOITURE
100
climatiseur, appuyer de nouveau sur le pous-
soir (14)
√, le voyant sur le poussoir s’al-
lume, ou bien appuyer sur le poussoir (13)
AUTO; dans ce dernier cas, toutefois, les autres
sélections manuelles seront annulées.

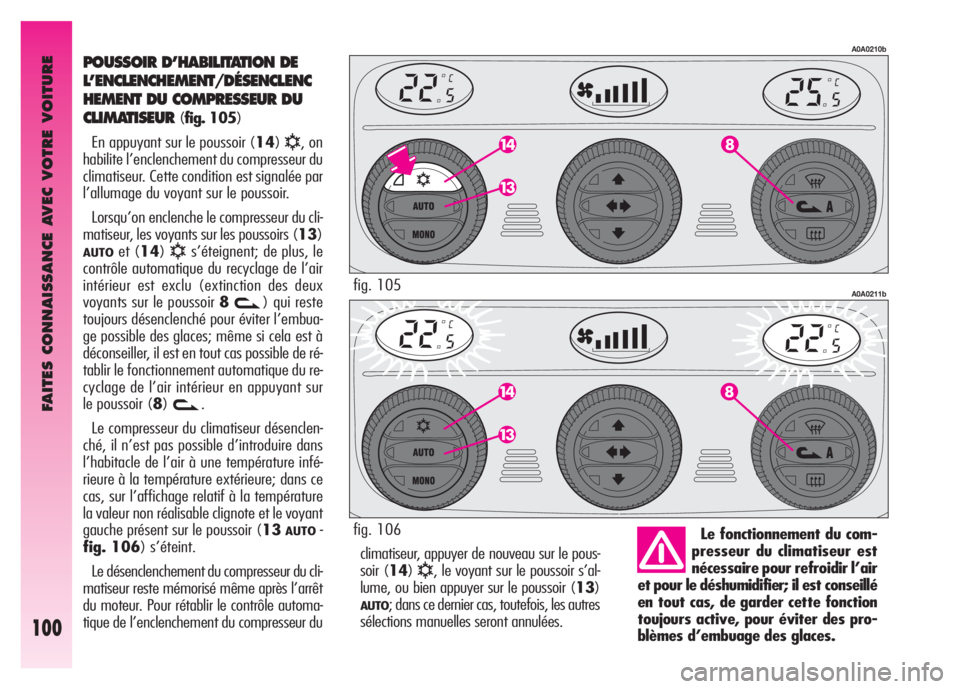

POUSSOIR D’HABILITATION DE
L’ENCLENCHEMENT/DÉSENCLENC
HEMENT DU COMPRESSEUR DU
CLIMATISEUR
(fig. 105)
En appuyant sur le poussoir (14)
√, on
habilite l’enclenchement du compresseur du
climatiseur. Cette condition est signalée par
l’allumage du voyant sur le poussoir.
Lorsqu’on enclenche le compresseur du cli-
matiseur, les voyants sur les poussoirs (13)
AUTOet (14)√s’éteignent; de plus, le
contrôle automatique du recyclage de l’air
intérieur est exclu (extinction des deux
voyants sur le poussoir 8
v) qui reste
toujours désenclenché pour éviter l’embua-
ge possible des glaces; même si cela est à
déconseiller, il est en tout cas possible de ré-
tablir le fonctionnement automatique du re-
cyclage de l’air intérieur en appuyant sur
le poussoir (8)
v.
Le compresseur du climatiseur désenclen-
ché, il n’est pas possible d’introduire dans
l’habitacle de l’air à une température infé-
rieure à la température extérieure; dans ce
cas, sur l’affichage relatif à la température
la valeur non réalisable clignote et le voyant
gauche présent sur le poussoir (13
AUTO-
fig. 106) s’éteint.
Le désenclenchement du compresseur du cli-
matiseur reste mémorisé même après l’arrêt
du moteur. Pour rétablir le contrôle automa-
tique de l’enclenchement du compresseur duLe fonctionnement du com-
presseur du climatiseur est
nécessaire pour refroidir l’air
et pour le déshumidifier; il est conseillé
en tout cas, de garder cette fonction
toujours active, pour éviter des pro-
blèmes d’embuage des glaces.
A0A0210b
A0A0211bfig. 105
fig. 106

FAITES CONNAISSANCE AVEC VOTRE VOITURE
101

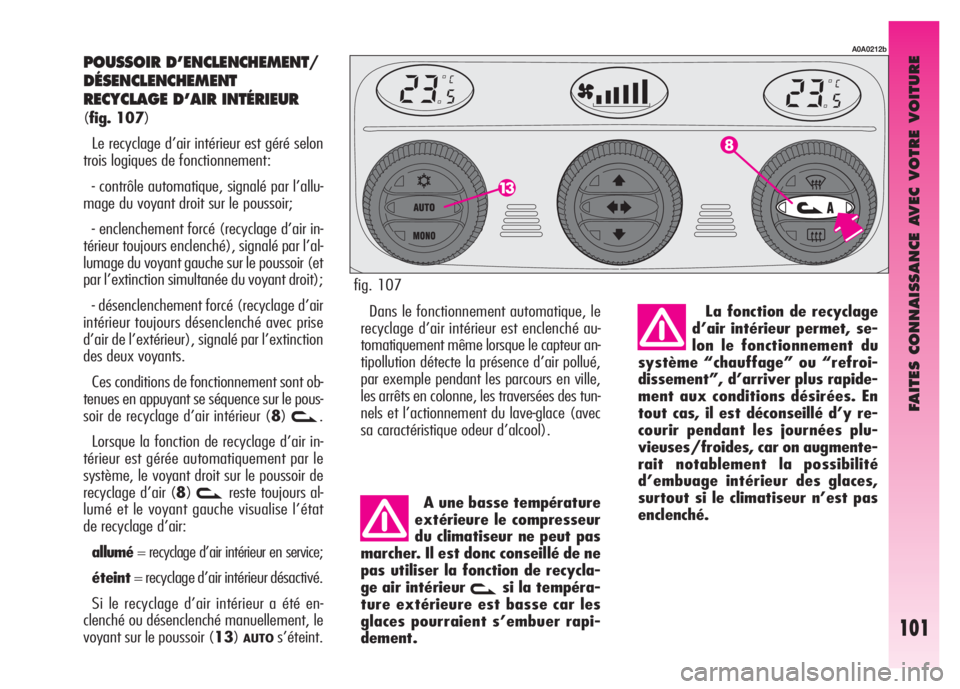

POUSSOIR D’ENCLENCHEMENT/
DÉSENCLENCHEMENT
RECYCLAGE D’AIR INTÉRIEUR
(fig. 107)
Le recyclage d’air intérieur est géré selon
trois logiques de fonctionnement:
- contrôle automatique, signalé par l’allu-
mage du voyant droit sur le poussoir;
- enclenchement forcé (recyclage d’air in-
térieur toujours enclenché), signalé par l’al-
lumage du voyant gauche sur le poussoir (et
par l’extinction simultanée du voyant droit);
- désenclenchement forcé (recyclage d’air
intérieur toujours désenclenché avec prise
d’air de l’extérieur), signalé par l’extinction
des deux voyants.
Ces conditions de fonctionnement sont ob-
tenues en appuyant se séquence sur le pous-
soir de recyclage d’air intérieur (8)
v.
Lorsque la fonction de recyclage d’air in-
térieur est gérée automatiquement par le
système, le voyant droit sur le poussoir de
recyclage d’air (8)
vreste toujours al-
lumé et le voyant gauche visualise l’état
de recyclage d’air:
allumé= recyclage d’air intérieur en service;
éteint= recyclage d’air intérieur désactivé.
Si le recyclage d’air intérieur a été en-
clenché ou désenclenché manuellement, le
voyant sur le poussoir (13)
AUTOs’éteint.Dans le fonctionnement automatique, le
recyclage d’air intérieur est enclenché au-
tomatiquement même lorsque le capteur an-
tipollution détecte la présence d’air pollué,
par exemple pendant les parcours en ville,
les arrêts en colonne, les traversées des tun-
nels et l’actionnement du lave-glace (avec
sa caractéristique odeur d’alcool).La fonction de recyclage
d’air intérieur permet, se-
lon le fonctionnement du
système “chauffage” ou “refroi-
dissement”, d’arriver plus rapide-
ment aux conditions désirées. En
tout cas, il est déconseillé d’y re-
courir pendant les journées plu-
vieuses/froides, car on augmente-
rait notablement la possibilité
d’embuage intérieur des glaces,
surtout si le climatiseur n’est pas
enclenché.
A0A0212b
A une basse température
extérieure le compresseur
du climatiseur ne peut pas
marcher. Il est donc conseillé de ne
pas utiliser la fonction de recycla-
ge air intérieur
vsi la tempéra-
ture extérieure est basse car les
glaces pourraient s’embuer rapi-
dement.
fig. 107

FAITES CONNAISSANCE AVEC VOTRE VOITURE
102
Il est recommandé d’en-
clencher la fonction recy-
clage d’air intérieur pen-
dant les arrêts en colonne ou en
tunnel pour éviter l’entrée d’air
pollué de l’extérieur. Toutefois, il
faut éviter l’utilisation prolongée
de cette fonction, surtout s’il y a
plusieurs personnes à bord, pour
éviter la possibilité d’embuage des
glaces.

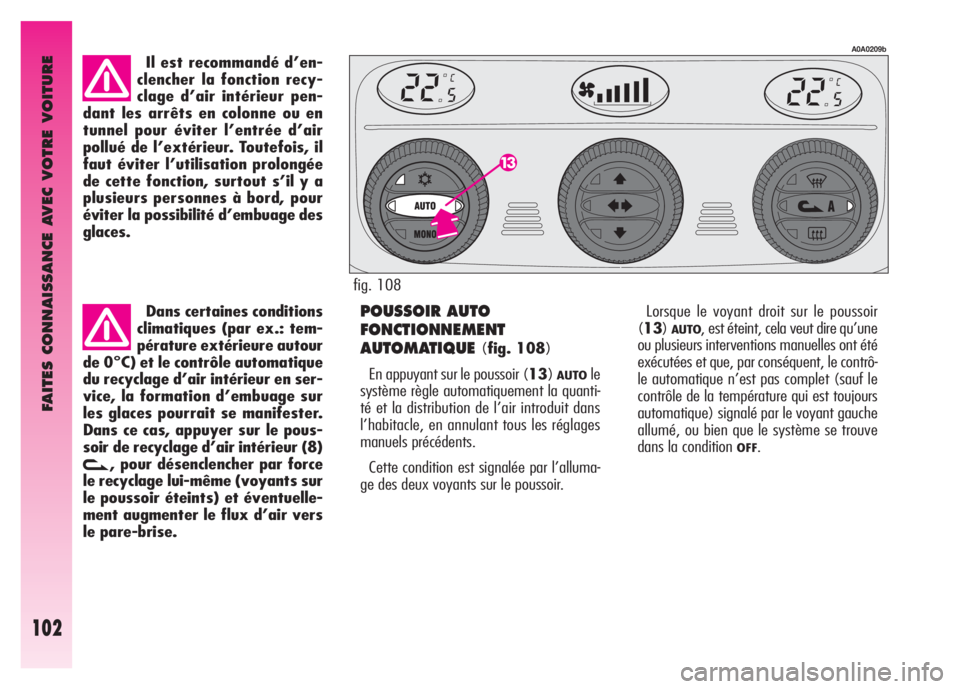

POUSSOIR AUTO
FONCTIONNEMENT
AUTOMATIQUE
(fig. 108)
En appuyant sur le poussoir (13)
AUTOle
système règle automatiquement la quanti-
té et la distribution de l’air introduit dans
l’habitacle, en annulant tous les réglages
manuels précédents.
Cette condition est signalée par l’alluma-
ge des deux voyants sur le poussoir.Lorsque le voyant droit sur le poussoir
(13)
AUTO, est éteint, cela veut dire qu’une
ou plusieurs interventions manuelles ont été
exécutées et que, par conséquent, le contrô-
le automatique n’est pas complet (sauf le
contrôle de la température qui est toujours
automatique) signalé par le voyant gauche
allumé, ou bien que le système se trouve
dans la condition
OFF. Dans certaines conditions
climatiques (par ex.: tem-
pérature extérieure autour
de 0°C) et le contrôle automatique
du recyclage d’air intérieur en ser-
vice, la formation d’embuage sur
les glaces pourrait se manifester.
Dans ce cas, appuyer sur le pous-
soir de recyclage d’air intérieur (8)
v, pour désenclencher par force
le recyclage lui-même (voyants sur
le poussoir éteints) et éventuelle-
ment augmenter le flux d’air vers
le pare-brise.
A0A0209b
fig. 108
