FAITES CONNAISSANCE AVEC VOTRE VOITURE
87
DESEMBUAGE
ET/OU DEGIVRAGE DU
PARE-BRISE ET DES GLACES
LATERALES AVANT, DE LA
LUNETTE CHAUFFANTE ET DES
RETROVISEURS EXTERIEURS
(fonctionMAX-DEF) (fig. 94)
Procéder de cette manière:
- tourner la molette du bouton (3), distri-
bution d’air, en correspondance du symbo-
le
-.
Le climatiseur active, en modalité minutée
(après 3 minutes il se désenclenche auto-
matiquement), toutes les fonctions néces-
saires pour accélérer le désembuage/dégi-
vrage du pare-brise et des glaces latérales
avant, à savoir:
- il désenclenche le recyclage d’air intérieur,
s’il est enclenché;
- il sélectionne la température maxi de l’air;
- il actionne le ventilateur à une vitesse pré-
sélectionnée;
- il dirige le flux d’air vers les diffuseurs
du pare-brise et des glaces latérales avant;
- il enclenche la lunette chauffante et, si
elles sont présentes, les résistances des ré-
troviseurs extérieurs.L’enclenchement de la fonction de désem-
buage/dégivrage maximale fait allumer: le
voyant à côté du poussoir de la lunette
chauffante (5)
(.
ATTENTIONSi le moteur n’est pas suf-
fisamment chaud, la fonction n’enclenche
pas immédiatement la vitesse du ventilateur
présélectionnée, pour limiter l’entrée dans
l’habitacle d’air pas assez chaud pour le
désembuage des glaces.
Le désembuage/dégivrage réalisé, agir sur
les commandes pour maintenir les conditions
optimales de visibilité et de confort.
ATTENTIONLe dégivrage est d’autant
plus efficace et rapide que le moteur est plus
chaud.ATTENTIONEn cas de forte humidité ex-
térieure et/ou de pluie et/ou de fortes dif-
férences de température entre l’intérieur de
l’habitacle et l’extérieur, il convient de pro-
céder à une manoeuvre de prévention du
désembuage des glaces:
- recyclage de l’air intérieur désenclenché,
voyant placé à côté du poussoir (4)
v
éteint;
- index du bouton (2) au moins à la
deuxième vitesse du ventilateur;
- index du bouton (3) sur le symbole
≤
avec possibilité de passage à la position y
au cas où on note des traces d’embuage;
Pour le dégivrage ou le désembuage de la
glace arrière, appuyer sur le poussoir (5)
(, voyant placé à côté du poussoir allumé.
A0A0733b
fig. 94

FAITES CONNAISSANCE AVEC VOTRE VOITURE
88

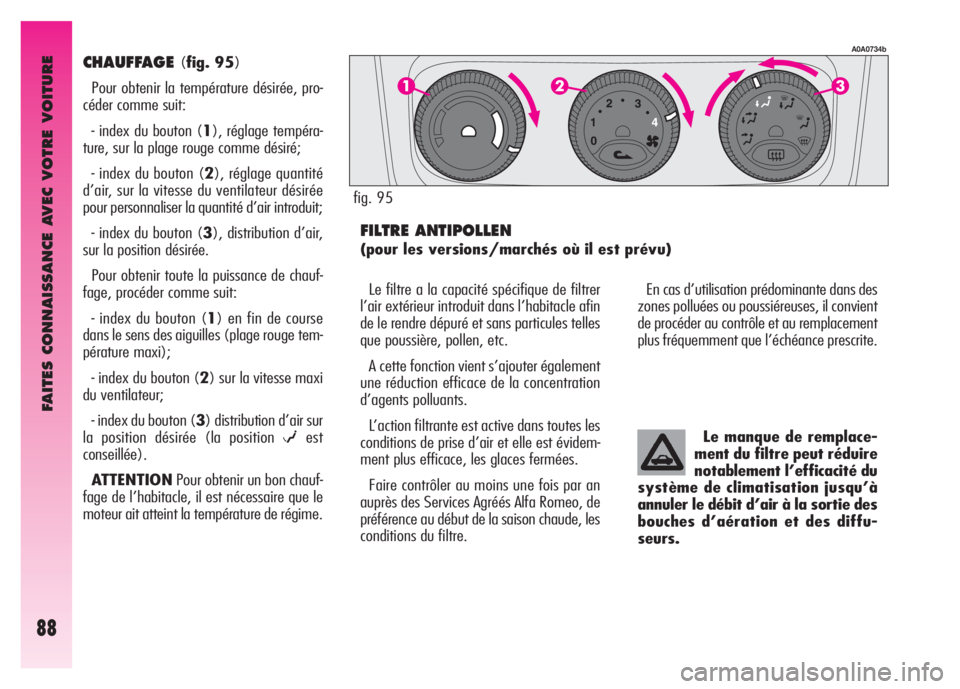

CHAUFFAGE (fig. 95)
Pour obtenir la température désirée, pro-
céder comme suit:
- index du bouton (1), réglage tempéra-
ture, sur la plage rouge comme désiré;
- index du bouton (2), réglage quantité
d’air, sur la vitesse du ventilateur désirée
pour personnaliser la quantité d’air introduit;
- index du bouton (3), distribution d’air,
sur la position désirée.
Pour obtenir toute la puissance de chauf-
fage, procéder comme suit:
- index du bouton (1) en fin de course
dans le sens des aiguilles (plage rouge tem-
pérature maxi);
- index du bouton (2) sur la vitesse maxi
du ventilateur;
- index du bouton (3) distribution d’air sur
la position désirée (la position
west
conseillée).
ATTENTIONPour obtenir un bon chauf-
fage de l’habitacle, il est nécessaire que le
moteur ait atteint la température de régime.Le filtre a la capacité spécifique de filtrer
l’air extérieur introduit dans l’habitacle afin
de le rendre dépuré et sans particules telles
que poussière, pollen, etc.
A cette fonction vient s’ajouter également
une réduction efficace de la concentration
d’agents polluants.
L’action filtrante est active dans toutes les
conditions de prise d’air et elle est évidem-
ment plus efficace, les glaces fermées.
Faire contrôler au moins une fois par an
auprès des Services Agréés Alfa Romeo, de
préférence au début de la saison chaude, les
conditions du filtre.En cas d’utilisation prédominante dans des
zones polluées ou poussiéreuses, il convient
de procéder au contrôle et au remplacement
plus fréquemment que l’échéance prescrite.
Le manque de remplace-
ment du filtre peut réduire
notablement l’efficacité du
système de climatisation jusqu’à
annuler le débit d’air à la sortie des
bouches d’aération et des diffu-
seurs.
FILTRE ANTIPOLLEN
(pour les versions/marchés où il est prévu)
A0A0734b
fig. 95

FAITES CONNAISSANCE AVEC VOTRE VOITURE
89

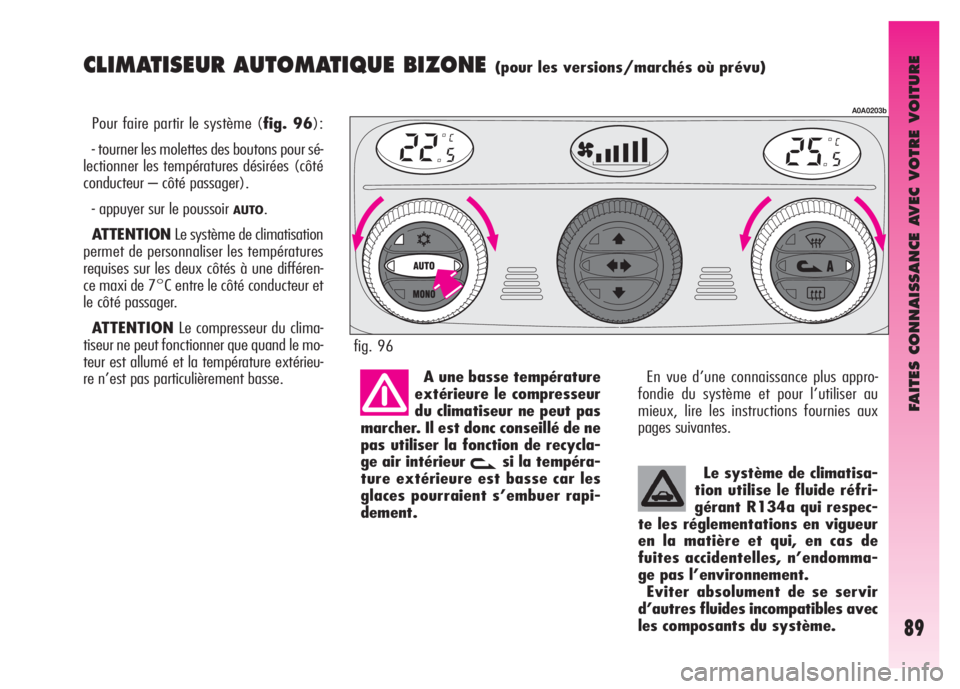

CLIMATISEUR AUTOMATIQUE BIZONE (pour les versions/marchés où prévu)
Pour faire partir le système (fig. 96):
- tourner les molettes des boutons pour sé-
lectionner les températures désirées (côté
conducteur – côté passager).
- appuyer sur le poussoir
AUTO.
ATTENTIONLe système de climatisation
permet de personnaliser les températures
requises sur les deux côtés à une différen-
ce maxi de 7°C entre le côté conducteur et
le côté passager.
ATTENTIONLe compresseur du clima-
tiseur ne peut fonctionner que quand le mo-
teur est allumé et la température extérieu-
re n’est pas particulièrement basse.A une basse température
extérieure le compresseur
du climatiseur ne peut pas
marcher. Il est donc conseillé de ne
pas utiliser la fonction de recycla-
ge air intérieur
vsi la tempéra-
ture extérieure est basse car les
glaces pourraient s’embuer rapi-
dement.
En vue d’une connaissance plus appro-
fondie du système et pour l’utiliser au
mieux, lire les instructions fournies aux
pages suivantes.
A0A0203b
fig. 96
Le système de climatisa-
tion utilise le fluide réfri-
gérant R134a qui respec-
te les réglementations en vigueur
en la matière et qui, en cas de
fuites accidentelles, n’endomma-
ge pas l’environnement.
Eviter absolument de se servir
d’autres fluides incompatibles avec
les composants du système.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
90
ATTENTIONLa procédure de désem-
buage est habilitée chaque fois que la clé de
contact est tournée en position MARou
bien en appuyant sur le poussoir
AUTO. Cet-
te procédure peut être désactivée pendant
l’exécution en enfonçant les poussoirs: com-
presseur, recyclage d’air, distribution air, dé-
bit air. Cette opération inhibe le signal du
capteur d’amorce de buée jusqu’à ce que
l’on appuie de nouveau sur le poussoir
AUTOou que l’on tourne la clé de contact
en position MAR.Sur certaines versions, le système est com-
plété par un capteur antipollution à même
d’enclencher automatiquement le recyclage
de l’air intérieur, pour atténuer les effets
désagréables de l’air pollué pendant les par-
cours en ville, le arrêts en colonne, la tra-
versée des tunnels et l’actionnement du la-
ve-glace (avec l’odeur d’alcool caractéris-
tique).
ATTENTIONLa fonction du capteur an-
tipollution est subordonnée aux conditions
de sécurité; par conséquent, en désactivant
le compresseur du climatiseur ou bien si la
température extérieure est basse, le capteur
est désactivé. Le capteur peut être quand
même réactivé en appuyant sur le bouton
de recyclage
vjusqu’à le ramener au mo-
de automatique. Afin de garantir le bon
fonctionnement du capteur
d’amorce de buée, il ne
faut pas appliquer d’adhésifs (por-
te-vignette, disque horaire, etc.)
dans la zone de “contrôle” entre
capteur et pare-brise. Par consé-
quent, il est nécessaire de faire at-
tention à la propreté du pare-brise
et capteur lui-même, en évitant
l’accumulation de poussière ou
d’autres substances.

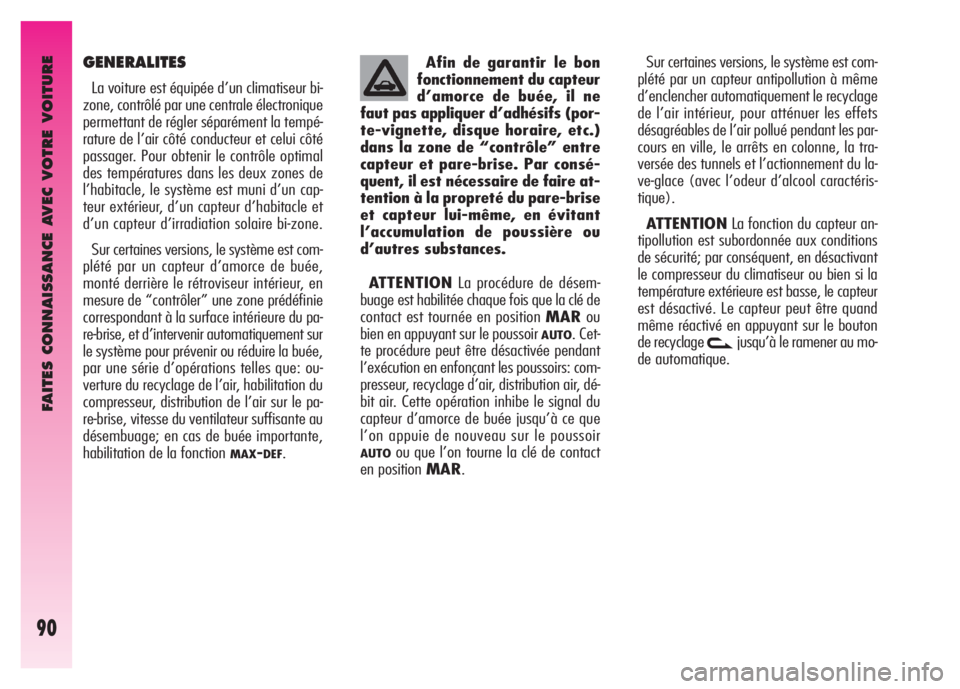

GENERALITES
La voiture est équipée d’un climatiseur bi-
zone, contrôlé par une centrale électronique
permettant de régler séparément la tempé-
rature de l’air côté conducteur et celui côté
passager. Pour obtenir le contrôle optimal
des températures dans les deux zones de
l’habitacle, le système est muni d’un cap-
teur extérieur, d’un capteur d’habitacle et
d’un capteur d’irradiation solaire bi-zone.
Sur certaines versions, le système est com-
plété par un capteur d’amorce de buée,
monté derrière le rétroviseur intérieur, en
mesure de “contrôler” une zone prédéfinie
correspondant à la surface intérieure du pa-
re-brise, et d’intervenir automatiquement sur
le système pour prévenir ou réduire la buée,
par une série d’opérations telles que: ou-
verture du recyclage de l’air, habilitation du
compresseur, distribution de l’air sur le pa-
re-brise, vitesse du ventilateur suffisante au
désembuage; en cas de buée importante,
habilitation de la fonction
MAX-DEF.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
91
Le contrôle de la qualité de l’air est confié
également à un filtre combiné particulaire à
charbons activés. Le système de climatisa-
tion contrôle et règle automatiquement les
paramètres et les fonctions suivantes:
- température de l’air introduit dans l’ha-
bitacle (séparément pour le côté conducteur
et pour le côté passager)
- vitesse du ventilateur
- distribution de l’air
- enclenchement/désenclenchement du re-
cyclage de l’air intérieur
- habilitation enclenchement/désenclen-
chement du compresseur du climatiseur.Il est possible de changer manuellement
la sélection des fonctions suivantes:
- vitesse du ventilateur
- distribution de l’air
- enclenchement/désenclenchement du re-
cyclage de l’air intérieur
- habilitation enclenchement/désenclen-
chement du compresseur du climatiseur.
Le contrôle des fonctions non modifiées
manuellement reste toujours automatique
et, en tout cas, la température de l’air in-
troduit dans l’habitacle est contrôlée auto-
matiquement en fonction des températures
sélectionnées sur l’affichage du conducteur
et du passager.ATTENTIONLes choix manuels prédo-
minent sur les choix automatiques et restent
mémorisés jusqu’à ce que l’usager remet
leur contrôle à l’automatisme du système.
Les sélections manuelles sont mémorisées
à l’extinction du moteur et rétablies au dé-
marrage suivant.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
92
COMMANDES(fig. 97)
1- Affichage température intérieure sé-
lectionnée (côté conducteur)
2- Bouton de réglage de la température
intérieure (côté conducteur)
3- Affichage de la vitesse du ventilateur
sélectionnée et visualisation extinction du
système (
OFF)
4- Bouton de réglage de la vitesse du ven-
tilateur et extinction du système
5- Affichage température intérieure sé-
lectionnée)
6- Bouton de réglage de la température
intérieure (côté passager)
7- Poussoir enclenchement/désenclen-
chement du dégivrage/désembuage maxi
du pare-brise et des glaces latérales avant,
de la lunette chauffante et des résistances
des rétroviseurs extérieurs (fonction
MAX-
DEF)
8- Poussoir d’enclenchement/désen-
clenchement du recyclage de l’air intérieur
v(manuel/automatique)
9- Poussoir d’enclenchement/désen-
clenchement de la lunette chauffante et dé-
givrage des rétroviseurs extérieurs
(
10- Poussoirs de sélection de la distribu-
tion de l’air 11- Capteur de température de air inté-
rieur
12- Poussoir pour aligner la températu-
re sélectionnée côté passager à celle côté
conducteur
MONO
13- Poussoir de sélection du fonctionne-
ment automatique du système
AUTO
14- Poussoir d’habilitation enclenche-
ment/désenclenchement du compresseur
du climatiseur
√
fig. 97
A0A0090b

FAITES CONNAISSANCE AVEC VOTRE VOITURE
93
COMMENT UTILISER
LE CLIMATISEUR
AUTOMATIQUE BIZONE
(fig. 97)
ATTENTIONLes molettes des boutons
ne sont pas munies d’arrêt mécanique, par
conséquent, une fois atteinte la valeur maxi-
male ou minimale, ces dernières sont libres
de tourner dans les deux sens.
Le système peut être mis en marche de dif-
férentes façons, mais il est recommandé de
sélectionner sur les affichages les tempéra-
tures désirées; puis enfoncer le poussoir
(13)
AUTO.
De cette manière, le système commence-
ra à fonctionner de façon complètement au-
tomatique pour arriver le plus rapidement
possible, et ensuite les maintenir, aux tem-
pératures sélectionnées.
Pendant le fonctionnement complètement
automatique du système, il est possible de
changer à tout moment les températures sé-
lectionnées: le système modifiera automa-
tiquement ses propres sélections pour
s’adapter aux nouvelles demandes.ATTENTIONPour pouvoir être acceptée
par le système, la différence de températu-
re entre le côté conducteur et le côté pas-
sager doit être comprise dans une gamme
de température égale à 7°C.
Il est possible de personnaliser les choix
effectués en automatique par le système en
intervenant manuellement sur les com-
mandes suivantes:
- bouton (4) de réglage vitesse ventilateur
- poussoirs (10) de sélection distribution
d’air
- poussoir (8)vd’enclenchement/désen-
clenchement du recyclage air intérieur
- poussoir (14)
√habilitation enclen-
chement compresseur climatiseur.
En sélectionnant manuellement une ou plu-
sieurs de ces fonctions, le voyant droit pré-
sent sur le poussoir (13)
AUTOs’éteint.Une ou plusieurs fonctions enclenchées
manuellement, le réglage de la températu-
re de l’air introduit dans l’habitacle continue
en tout cas à être géré automatiquement
par le système (voyant gauche sur le pous-
soir (13)
AUTOallumé), sauf dans le cas
du compresseur du climatiseur.
En effet, dans cette condition, l’air intro-
duit dans l’habitacle ne peut pas avoir une
température inférieure à celle de l’air exté-
rieur; cette condition est signalées par l’ex-
tinction des deux voyants sur le poussoir
(13)
AUTOet par le clignotement sur l’af-
fichage (1) et/ou (5) concernant la valeur
de température non réalisable.

FAITES CONNAISSANCE AVEC VOTRE VOITURE
94
BOUTONS DE RÉGLAGE DE LA
TEMPÉRATURE DE L’AIR
(fig. 98)
En tournant les molettes des boutons (2
ou6), dans le sens des aiguilles ou dans
le sens contraire, on augmente ou on dimi-
nue respectivement la température de l’air
désiré dans la zone gauche (bouton 2) ou
droite (bouton 6) de l’habitacle. Les tem-
pératures sélectionnées sont visualisées sur
les affichages (1) et (5) placés au-dessus
des boutons correspondants.
Le fonctionnement séparé des tempéra-
tures sélectionnées est rétabli automati-
quement lorsqu’on agit sur le bouton (6).
En tournant les molettes des boutons dans
le sens des aiguilles ou dans le sens contrai-
re jusqu’à les mettre sur les sélections ex-
trêmesHIouLO, on enclenche respecti-
vement les fonctions de chauffage ou re-
froidissement maximum:
A0A0204b
fig. 98
