2007 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

Black plate (225,1)
Conducteur assis/passager avant assis
La fonction de voyant/bip de ceinture de
sécurité indique au passager avant de
boucler sa ceinture selon le diagramme
suivant.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceinture de
sécurité
(Conducteur)
Ceinture de
sécurité
(Passager)
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore soit expirée.
REMARQUE
lPour permettre au capteur de chargement
du siège de passager avant de fonctionner
correctement, n'utiliser pas de coussin
supplémentaire sur le siège pour vous
asseoir. Le capteur risque de ne pas
fonctionner correctement car il sera gêné
par le coussin additionnel.
lSi des paquets, des bagages, des animaux
domestiques ou d'autres objets sont placés
sur le siège du passager avant, il est
possible que la fonction de voyant/bip de
ceinture de sécurité du passager avant
s'enclenche, selon le poids.
qVoyant de portière ouverte
Ce voyant s'allume lorsqu'une des
portières n'est pas correctement fermée.
qVoyant de niveau bas de liquide
de lave-glaceí
Ce voyant indique qu'il ne reste que très
peu de liquide de lave-glace. Ajouter du
liquide (page 8-27).
qVoyant de boîte de vitesses
automatique
Ce voyant reste allumé pendant quelques
secondes après que le contacteur
d'allumage soit mis à la position ON.
Le voyant clignote pour indiquer un
problème de la boîte de vitesses.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-49íCertains modèles. CX-9_8V84-EC-06I_Edition3 Page225
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (226,1)
ATTENTION
Si le voyant de boîte de vitesses
automatique clignote, cela indique
un problème électrique de la boîte de
vitesses. Si l'on continue de conduire
dans ces conditions cela peut
endommager la boîte de vitesses.
Consulter un concessionnaire agréé
Mazda dès que possible.
qVoyant du système toutes roues
motrices (AWD)
Ce voyant reste allumé pendant quelques
secondes après que le contacteur
d'allumage soit mis à la position ON.
Ensuite, le voyant s'allume ou clignote
dans les conditions suivantes:
lIl s'allume s'il y a un problème du
système de AWD.
lClignote si la température de l'huile du
différentiel surchauffe.
lClignote s'il y a une grande différence
de vitesse de rotation des roues avant et
arrière pendant de longues périodes, ce
qui peut arriver par exemple lorsque le
véhicule est embourbé.
Si le voyant AWD s'allume:
Si le voyant AWD s'allume, s'adresser à
un concessionnaire agréé Mazda.
Si le voyant AWD clignote:
Garer le véhicule dans un endroit sûr.
Après quelques moments, si le voyant
arrête de clignoter, la conduite peut être
reprise. Si le témoin ne cesse pas de
clignoter, s'adresser à un concessionnaire
agréé Mazda.
PRUDENCE
Ne jamais faire tourner à vide une roue
qui n'est pas en contact avec le sol:
Le fait de faire tourner à vide une
roue qui n'est pas en contact avec le
sol lorsque le véhicule est coincé ou
dans un ravin est dangereux. Le
mécanisme d'entraînement peut
subir des dommages et causer un
accident ou même entraîner une
surchauffe, une fuite d'huile et un
incendie.
qVoyant du système de surveillance
de pression des pneus (TPMS)í
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur d'allumage
est mis à la position ON.
Ensuite, le voyant allume lorsque la
pression de gonflage d'un ou plusieurs des
pneus est trop basse et clignote en cas
d'anomalie du système.
5-50
Conduite de votre Mazda
íCertains modèles.
Voyants/témoins et avertisseurs sonores
CX-9_8V84-EC-06I_Edition3 Page226
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (227,1)

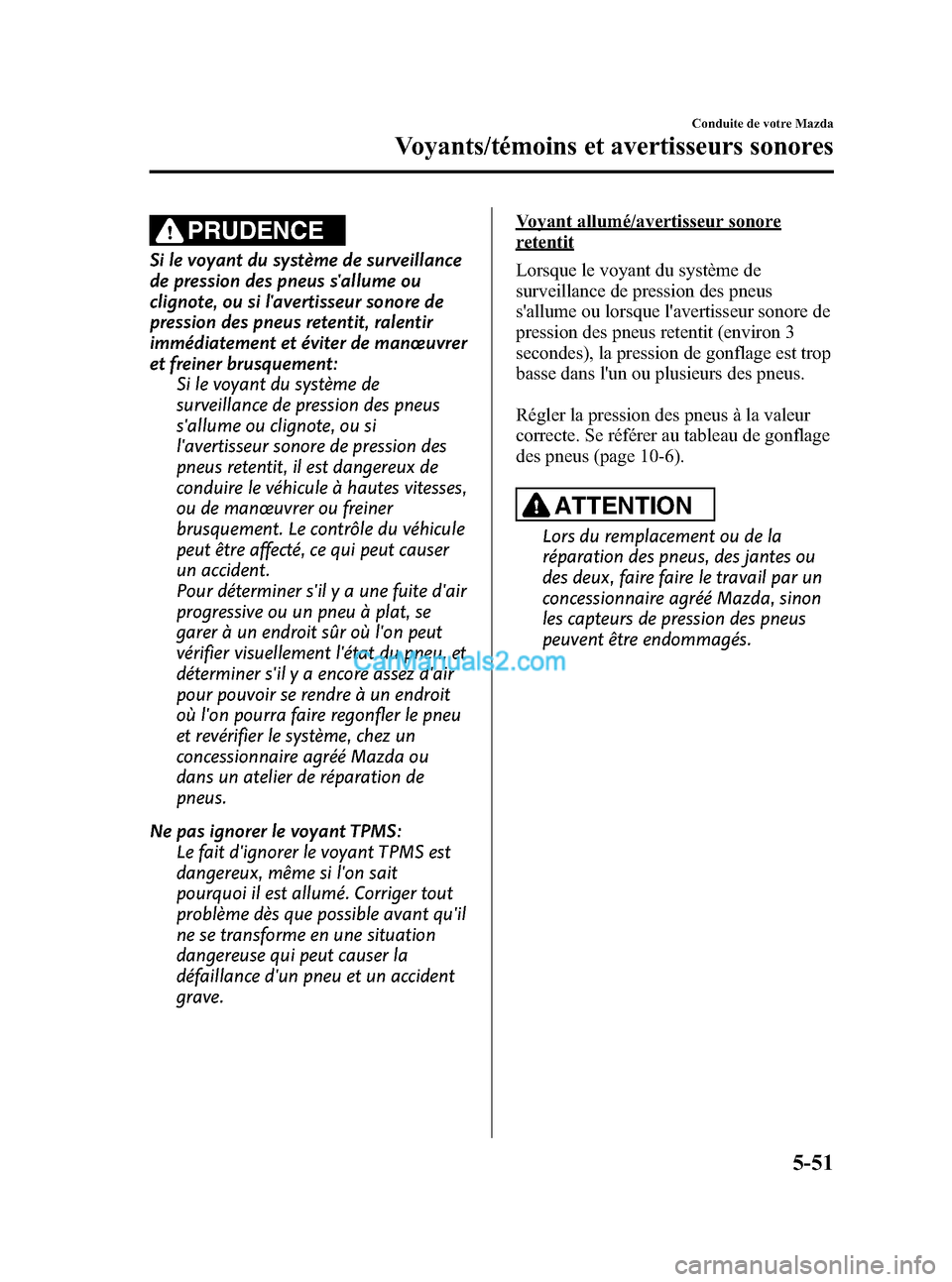

PRUDENCE
Si le voyant du système de surveillance
de pression des pneus s'allume ou
clignote, ou si l'avertisseur sonore de
pression des pneus retentit, ralentir
immédiatement et éviter de manœuvrer
et freiner brusquement:
Si le voyant du système de
surveillance de pression des pneus
s'allume ou clignote, ou si
l'avertisseur sonore de pression des
pneus retentit, il est dangereux de
conduire le véhicule à hautes vitesses,
ou de manœuvrer ou freiner
brusquement. Le contrôle du véhicule
peut être affecté, ce qui peut causer
un accident.
Pour déterminer s'il y a une fuite d'air
progressive ou un pneu à plat, se
garer à un endroit sûr où l'on peut
vérifier visuellement l'état du pneu, et
déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit
où l'on pourra faire regonfler le pneu
et revérifier le système, chez un
concessionnaire agréé Mazda ou
dans un atelier de réparation de
pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est
dangereux, même si l'on sait
pourquoi il est allumé. Corriger tout
problème dès que possible avant qu'il
ne se transforme en une situation
dangereuse qui peut causer la
défaillance d'un pneu et un accident
grave.
Voyant allumé/avertisseur sonore
retentit
Lorsque le voyant du système de
surveillance de pression des pneus
s'allume ou lorsque l'avertisseur sonore de
pression des pneus retentit (environ 3
secondes), la pression de gonflage est trop
basse dans l'un ou plusieurs des pneus.
Régler la pression des pneus à la valeur
correcte. Se référer au tableau de gonflage
des pneus (page 10-6).
ATTENTION
Lors du remplacement ou de la
réparation des pneus, des jantes ou
des deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon
les capteurs de pression des pneus
peuvent être endommagés.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-51
CX-9_8V84-EC-06I_Edition3 Page227
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (228,1)

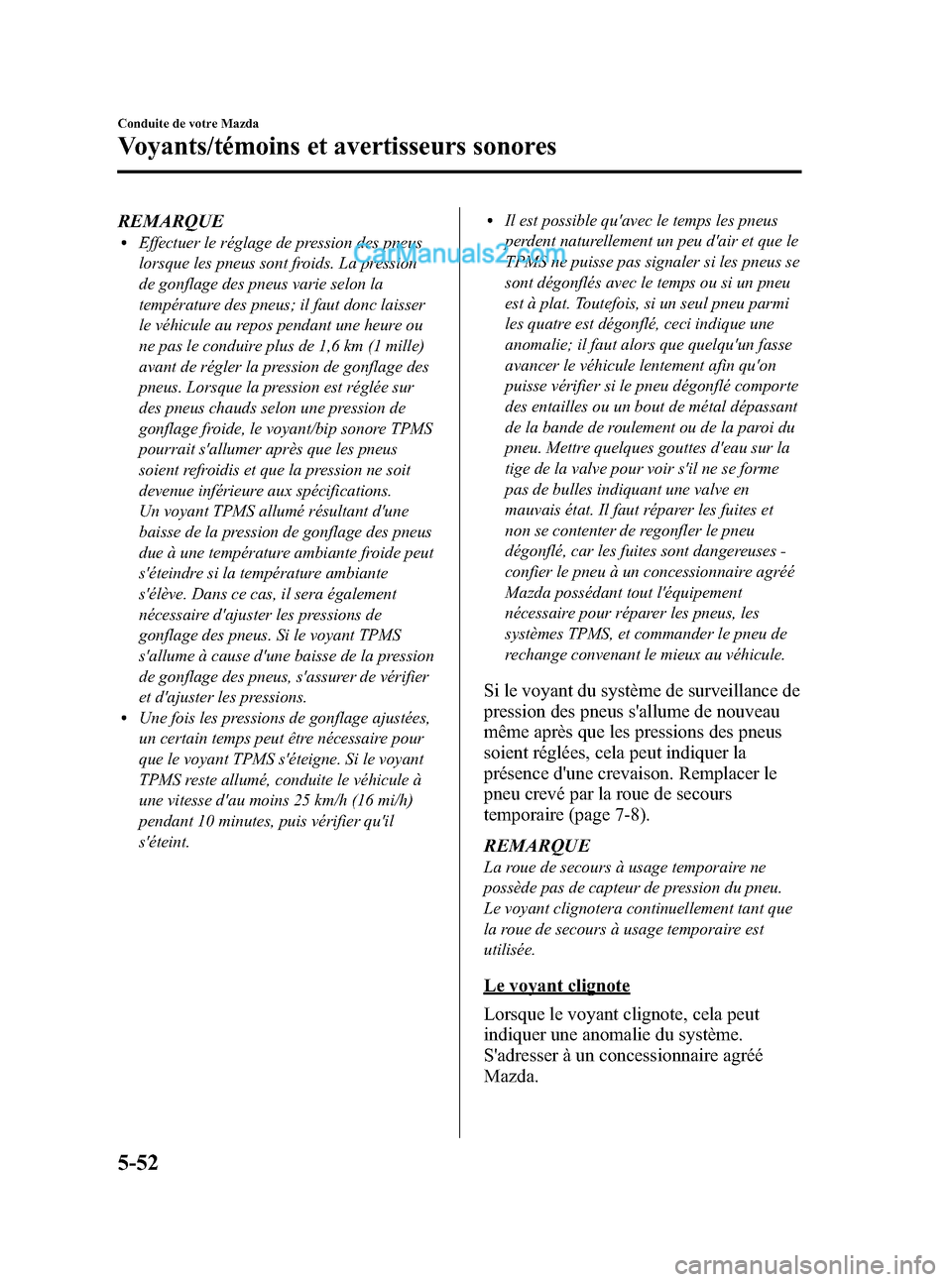

REMARQUElEffectuer le réglage de pression des pneus
lorsque les pneus sont froids. La pression
de gonflage des pneus varie selon la
température des pneus; il faut donc laisser
le véhicule au repos pendant une heure ou
ne pas le conduire plus de 1,6 km (1 mille)
avant de régler la pression de gonflage des
pneus. Lorsque la pression est réglée sur
des pneus chauds selon une pression de
gonflage froide, le voyant/bip sonore TPMS
pourrait s'allumer après que les pneus
soient refroidis et que la pression ne soit
devenue inférieure aux spécifications.
Un voyant TPMS allumé résultant d'une
baisse de la pression de gonflage des pneus
due à une température ambiante froide peut
s'éteindre si la température ambiante
s'élève. Dans ce cas, il sera également
nécessaire d'ajuster les pressions de
gonflage des pneus. Si le voyant TPMS
s'allume à cause d'une baisse de la pression
de gonflage des pneus, s'assurer de vérifier
et d'ajuster les pressions.
lUne fois les pressions de gonflage ajustées,
un certain temps peut être nécessaire pour
que le voyant TPMS s'éteigne. Si le voyant
TPMS reste allumé, conduite le véhicule à
une vitesse d'au moins 25 km/h (16 mi/h)
pendant 10 minutes, puis vérifier qu'il
s'éteint.
lIl est possible qu'avec le temps les pneus
perdent naturellement un peu d'air et que le
TPMS ne puisse pas signaler si les pneus se
sont dégonflés avec le temps ou si un pneu
est à plat. Toutefois, si un seul pneu parmi
les quatre est dégonflé, ceci indique une
anomalie; il faut alors que quelqu'un fasse
avancer le véhicule lentement afin qu'on
puisse vérifier si le pneu dégonflé comporte
des entailles ou un bout de métal dépassant
de la bande de roulement ou de la paroi du
pneu. Mettre quelques gouttes d'eau sur la
tige de la valve pour voir s'il ne se forme
pas de bulles indiquant une valve en
mauvais état. Il faut réparer les fuites et
non se contenter de regonfler le pneu
dégonflé, car les fuites sont dangereuses -
confier le pneu à un concessionnaire agréé
Mazda possédant tout l'équipement
nécessaire pour réparer les pneus, les
systèmes TPMS, et commander le pneu de
rechange convenant le mieux au véhicule.
Si le voyant du système de surveillance de
pression des pneus s'allume de nouveau
même après que les pressions des pneus
soient réglées, cela peut indiquer la
présence d'une crevaison. Remplacer le
pneu crevé par la roue de secours
temporaire (page 7-8).
REMARQUE
La roue de secours à usage temporaire ne
possède pas de capteur de pression du pneu.
Le voyant clignotera continuellement tant que
la roue de secours à usage temporaire est
utilisée.
Le voyant clignote
Lorsque le voyant clignote, cela peut
indiquer une anomalie du système.
S'adresser à un concessionnaire agréé
Mazda.
5-52
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-9_8V84-EC-06I_Edition3 Page228
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (229,1)
qVoyant KEY (rouge)/Témoin
KEY (vert) (avec clé avancée)
Ce témoin a deux couleurs.
Voyant KEY (rouge)
Lorsque allumé
lLorsque le contacteur d'allumage est
tourné en position ON, il s'allume
momentanément puis s'éteint.
lSi une défaillance se produit dans le
système d'ouverture à télécommande
avancé, il s'allume en continu.
PRUDENCE
Ne pas conduire le véhicule lorsque le
voyant KEY est allumé:
Si le voyant KEY reste allumé, ne pas
continuer l'utilisation du système
d'ouverture à télécommande. Garer
le véhicule dans un endroit sûr et
utiliser la clé auxiliaire pour
continuer la conduite. Faire inspecter
le véhicule chez un concessionnaire
agréé Mazda dès que possible.Lorsque clignotant
lDans les conditions suivantes, le
voyant KEY (rouge) clignote pour
informer le conducteur que le bouton
de démarrage ne tournera pas en
position ACC même s'il est enfoncé à
partir de la position LOCK.
lLa pile de la clé avancée est
complètement déchargée.
lLa clé avancée ne se trouve pas dans
la plage de fonctionnement.
lLa clé avancée se trouve dans des
zones où le système parvient
difficilement à détecter le signal
(page 3-7).
lUne clé d'un autre constructeur
comparable à la clé avancée se
trouve dans la plage de
fonctionnement.
lDans les conditions suivantes, le
voyant KEY (rouge) clignotera en
continu lorsque le bouton de démarrage
n'aura pas été remis en position LOCK
pour avertir le conducteur que la clé
avancée a été retirée du véhicule. Il
s'arrêtera de clignoter lorsque la clé
avancée sera replacée dans le véhicule.
lLe bouton de démarrage n'a pas été
remis en position LOCK, la portière
du conducteur est ouverte et la clé
avancée est retirée du véhicule.
lLe bouton de démarrage n'a pas été
remis en position LOCK et toutes
les portes sont fermées après que la
clé avancée ait été retirée du
véhicule.
REMARQUE
Le voyant clignotant KEY (rouge) et
l'avertisseur fonctionne simultanément (page
3-21).
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-53
CX-9_8V84-EC-06I_Edition3 Page229
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (230,1)
Témoin KEY (vert)
Lorsque allumé
Lorsque le bouton de démarrage est
enfoncé à partir de la position LOCK, le
système confirme que la clé avancée
adéquate se trouve à l'intérieur du
véhicule, le témoin KEY (vert) s'allume,
et le bouton de démarrage peut être tourné
en position ACC (page 3-10).
Lorsque clignotant
Lorsque la pile de la clé avancée est
faible, le témoin KEY clignote pendant 30
secondes après que le bouton de
démarrage ait été passé de la position ON
à la position ACC ou à la position LOCK.
Remplacer par une pile neuve avant que la
clé avancée ne devienne inutilisable (page
3-6).
REMARQUE
La clé avancée peut être programmée pour que
le témoin KEY (vert) ne clignote pas même
lorsque la pile est faible.
Consulter Modifier les réglages (fonction
personnalisation) (page 3-20).
qTémoin d'immobilisateur
Ce témoin clignote à intervalles de 2
secondes lorsque le contacteur d'allumage
est tourné de la position ON à la position
ACC et le système d'immobilisation est
armé.Le témoin arrête de clignoter lorsque le
contacteur d'allumage est tourné à la
position ON à l'aide de la clé de contact
correcte.
Le système d'immobilisation est alors
désarmé et le témoin reste allumé pendant
3 secondes environ, puis s'éteint.
Si le moteur ne démarre pas à l'aide de la
clé de contact correcte et que le témoin de
sécurité reste allumé ou clignote, il peut y
avoir un mauvais fonctionnement du
système. S'adresser à un concessionnaire
agréé Mazda.
qTémoin de feux de route
Ce témoin indique une des deux
conditions suivantes:
lLes phares sont allumés en position de
feux de route.
lLe levier des clignotants est en position
d'appel de phares.
5-54
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-9_8V84-EC-06I_Edition3 Page230
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (231,1)
qTémoin de position de plage de
boîte de vitesse
Ce témoin indique la position de plage
sélectionnée, lorsque le contacteur
d'allumage est à la position ON.
Témoin de position de rapport
Témoin de position de rapport
Lorsque le levier sélecteur est en position
D ou M, le chiffre du rapport sélectionné
est affiché.
qTémoin TCS/DSC
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur d'allumage
est mis sur la position ON. Si le système
de commande de traction ou de
commande dynamique de stabilité/
commande de stabilité antiroulis
fonctionne, le témoin clignote.
Si le témoin reste allumé, cela peut
indiquer une anomalie du système de
commande de traction, du système de
commande dynamique de stabilité ou du
système d'assistance des freins et ils
peuvent ne pas fonctionner correctement.
Faire vérifier le véhicule par un
concessionnaire agréé Mazda.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-55
CX-9_8V84-EC-06I_Edition3 Page231
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (232,1)
qTémoin TCS OFF
Ce témoin s'allume pendant quelques
secondes lorsque le contacteur d'allumage
est mis sur la position ON.
Il s'allume aussi lorsque l'interrupteur
TCS OFF est pressé et que le système de
commande de traction est mis hors
fonction.
Se référer à Interrupteur TCS OFF à la
page 5-26.
Si le témoin reste allumé et le système de
commande de traction n'est pas mis hors
fonction, faire vérifier le véhicule par un
concessionnaire agréé Mazda. Cela peut
indiquer une anomalie du système de
commande dynamique de stabilité.
REMARQUE
Si le témoin TCS/DSC et le témoin TCS OFF
restent allumés même après qu'on ait mis le
contacteur d'allumage sur la position ON,
essayer à nouveau d'effectuer la procédure. Si
le problème n'est toujours pas résolu,
s'adresser à un concessionnaire agréé Mazda.
qTémoin principal de régulateur
de vitesse de croisière (ambre)/
Témoin de réglage de régulateur
de vitesse de croisière (vert)
Ce témoin a deux couleurs.
Témoin principal de régulateur de
vitesse de croisière (ambre)
Ce témoin s'allume ambre lorsque
l'interrupteur ON/OFF est tiré vers le haut
et le système de régulateur de vitesse de
croisière est activé.
Témoin de réglage du régulateur de
vitesse de croisière (vert)
Ce témoin s'allume vert lorsqu'une vitesse
de croisière est réglée.
qTémoin de feux allumés
Ce témoin s'allume lorsque les feux
extérieurs et l'éclairage du tableau de bord
sont allumés.
5-56
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-9_8V84-EC-06I_Edition3 Page232
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I
