2007 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

Black plate (217,1)
Voyants/témoins
Les voyants/témoins apparaissent dans l'une des zones grisées.
Signal Voyants/témoins Page
Voyant du système de freinage 5-43
Voyant du circuit de charge 5-45
Voyant de pression d'huile moteur 5-45
Voyant d'anomalie du moteur 5-45
Voyant d'anomalie du système de transmission/puissance réduite 5-46
Voyant du système d'antiblocage de frein (ABS) 5-44
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant5-46
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-41
CX-9_8V84-EC-06I_Edition3 Page217
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

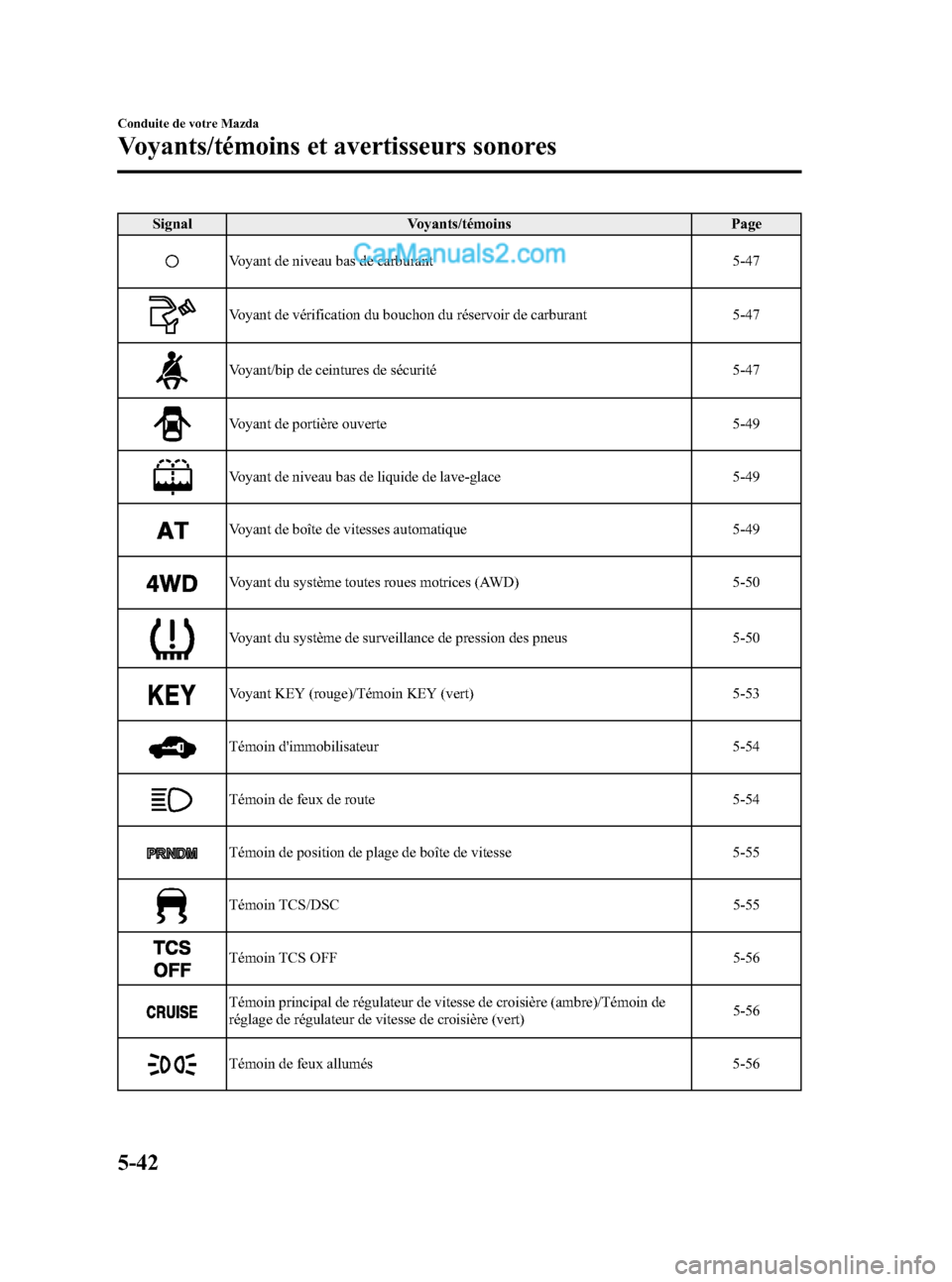

Black plate (218,1)
Signal Voyants/témoins Page
Voyant de niveau bas de carburant 5-47
Voyant de vérification du bouchon du réservoir de carburant 5-47
Voyant/bip de ceintures de sécurité 5-47
Voyant de portière ouverte 5-49
Voyant de niveau bas de liquide de lave-glace 5-49
Voyant de boîte de vitesses automatique 5-49
Voyant du système toutes roues motrices (AWD) 5-50
Voyant du système de surveillance de pression des pneus 5-50
Voyant KEY (rouge)/Témoin KEY (vert) 5-53
Témoin d'immobilisateur 5-54
Témoin de feux de route 5-54
Témoin de position de plage de boîte de vitesse 5-55
Témoin TCS/DSC 5-55
Témoin TCS OFF 5-56
Témoin principal de régulateur de vitesse de croisière (ambre)/Témoin de
réglage de régulateur de vitesse de croisière (vert)5-56
Témoin de feux allumés 5-56
5-42
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-9_8V84-EC-06I_Edition3 Page218
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

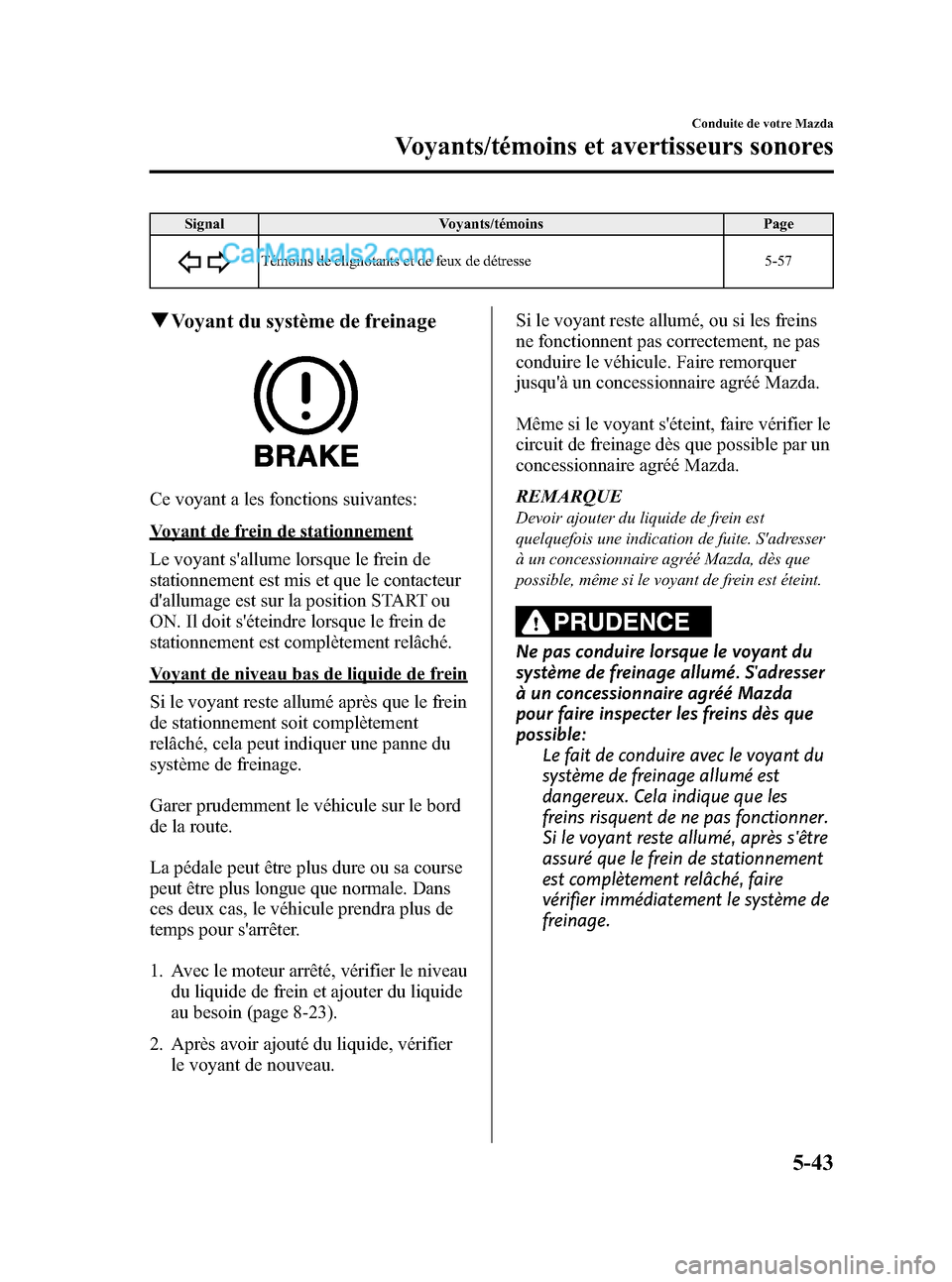

Black plate (219,1)
Signal Voyants/témoins Page
Témoins de clignotants et de feux de détresse 5-57
qVoyant du système de freinage
Ce voyant a les fonctions suivantes:
Voyant de frein de stationnement
Le voyant s'allume lorsque le frein de
stationnement est mis et que le contacteur
d'allumage est sur la position START ou
ON. Il doit s'éteindre lorsque le frein de
stationnement est complètement relâché.
Voyant de niveau bas de liquide de frein
Si le voyant reste allumé après que le frein
de stationnement soit complètement
relâché, cela peut indiquer une panne du
système de freinage.
Garer prudemment le véhicule sur le bord
de la route.
La pédale peut être plus dure ou sa course
peut être plus longue que normale. Dans
ces deux cas, le véhicule prendra plus de
temps pour s'arrêter.
1. Avec le moteur arrêté, vérifier le niveau
du liquide de frein et ajouter du liquide
au besoin (page 8-23).
2. Après avoir ajouté du liquide, vérifier
le voyant de nouveau.Si le voyant reste allumé, ou si les freins
ne fonctionnent pas correctement, ne pas
conduire le véhicule. Faire remorquer
jusqu'à un concessionnaire agréé Mazda.
Même si le voyant s'éteint, faire vérifier le
circuit de freinage dès que possible par un
concessionnaire agréé Mazda.
REMARQUE
Devoir ajouter du liquide de frein est
quelquefois une indication de fuite. S'adresser
à un concessionnaire agréé Mazda, dès que
possible, même si le voyant de frein est éteint.
PRUDENCE
Ne pas conduire lorsque le voyant du
système de freinage allumé. S'adresser
à un concessionnaire agréé Mazda
pour faire inspecter les freins dès que
possible:
Le fait de conduire avec le voyant du
système de freinage allumé est
dangereux. Cela indique que les
freins risquent de ne pas fonctionner.
Si le voyant reste allumé, après s'être
assuré que le frein de stationnement
est complètement relâché, faire
vérifier immédiatement le système de
freinage.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-43
CX-9_8V84-EC-06I_Edition3 Page219
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (220,1)
qVoyant du système d'antiblocage
de frein (ABS)
Le voyant reste allumé quelques secondes
lorsque le contacteur d'allumage est mis
sur la position ON.
Si le voyant d'ABS reste allumé lors de la
conduite, cela indique que l'unité d'ABS a
détecté une anomalie dans le système.
Dans ce cas, les freins fonctionnent
normalement comme si le véhicule n'avait
pas d'ABS.
Si cela se produisait, consulter un
concessionnaire agréé Mazda dès que
possible.
REMARQUE
Lorsque le moteur est démarré à l'aide d'une
batterie de secours, un régime moteur
irrégulier se produit et le voyant d'ABS
s'allume. Ceci est dû au manque de puissance
de la batterie du véhicule et n'indique pas une
anomalie du système.
Faire recharger la batterie dès que possible.
qVoyant du système électronique de
distribution de force de freinage
Si l'unité de commande du système
électronique de distribution de force de
freinage détermine que certaines
composantes du système ne fonctionnent
pas correctement, l'unité de commande
peut allumer le voyant du système de
freinage et le voyant d'ABS en même
temps. Le problème est probablement dû
au système électronique de distribution de
force de freinage.
PRUDENCE
Ne pas conduire lorsque le voyant
d'ABS et le voyant du système de
freinage sont allumés. Faire remorquer
le véhicule chez un concessionnaire
agréé Mazda dès que possible pour une
inspection des freins:
Le fait de conduire le véhicule lorsque
le voyant d'ABS et le voyant du
système de freinage sont tous les
deux allumés est dangereux.
Lorsque les deux voyants sont
allumés, les roues arrière risquent de
se bloquer plus rapidement en cas de
freinage brusque que dans les
conditions normales.
5-44
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-9_8V84-EC-06I_Edition3 Page220
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (221,1)
qVoyant du circuit de charge
Ce voyant s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Si le voyant s'allume pendant la conduite,
cela indique une anomalie de l'alternateur
ou du système de charge.
Garer prudemment le véhicule sur le bord
de la route. S'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Ne pas continuer de conduire le
véhicule lorsque le voyant du circuit
de charge est allumé, car le moteur
pourrait s'arrêter inopinément.
qVoyant de pression d'huile moteur
Ce voyant s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Ce voyant indique que la pression de
l'huile moteur est basse.Si le voyant s'allume pendant la conduite:
1. Garer prudemment le véhicule sur le
bord de la route en terrain plat.
2. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
carter d'huile.
3. Vérifier le niveau d'huile moteur (page
8-20) Si le niveau est bas, ajouter de
l'huile.
4. Démarrer le moteur et regarder le
voyant.
S'il reste allumé malgré un ajout d'huile,
arrêter le moteur immédiatement et faire
remorquer le véhicule jusqu'à la station
service la plus proche ou chez un
concessionnaire agréé Mazda.
ATTENTION
Ne pas conduire le véhicule si la
pression d'huile moteur est basse.
Cela peut causer de graves
dommages au moteur.
qVoyant d'anomalie du moteur
Ce témoin s'allume lorsque le contacteur
d'allumage est mis sur la position ON et
s'éteint lorsque le moteur démarre.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-45
CX-9_8V84-EC-06I_Edition3 Page221
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

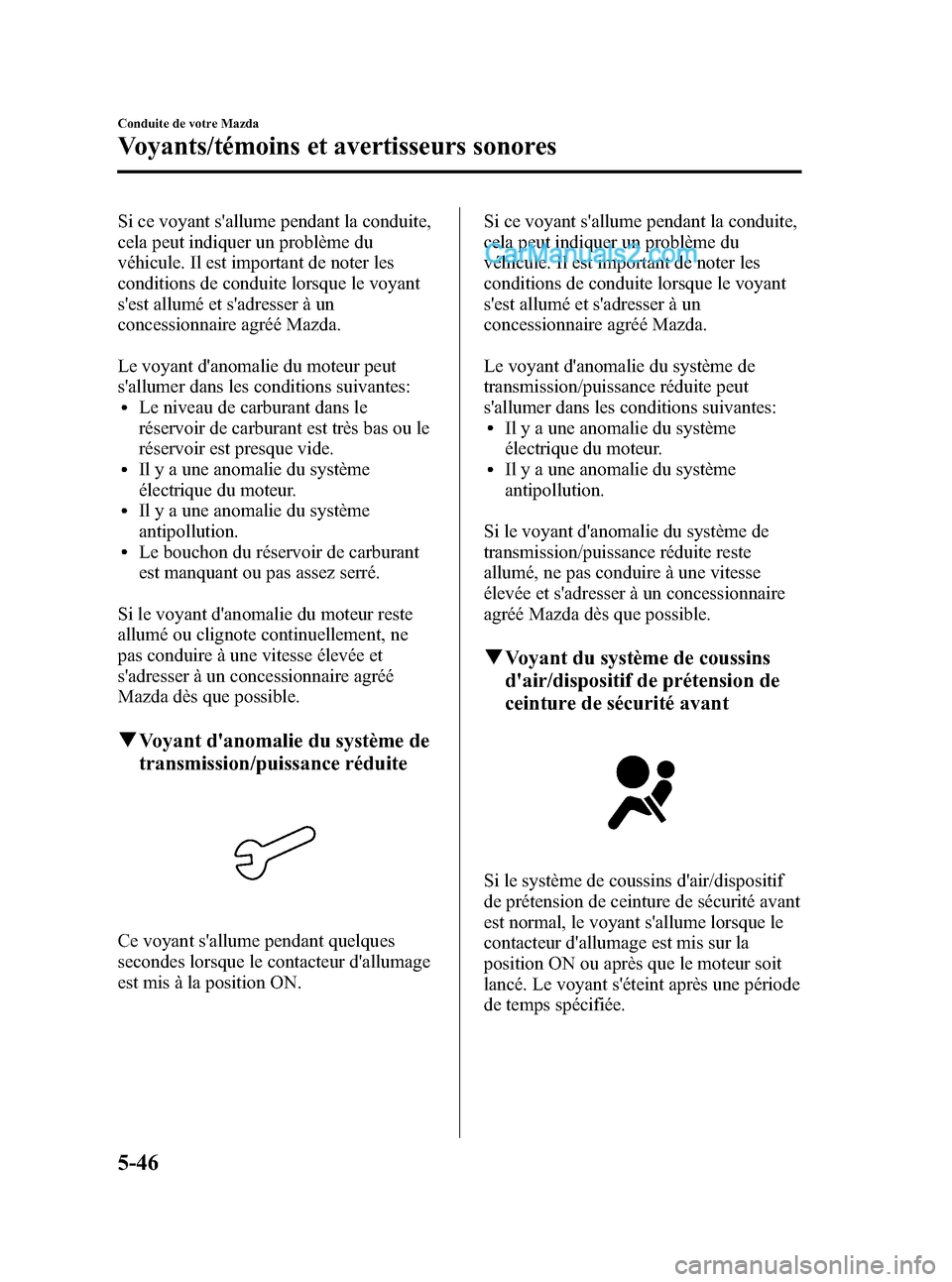

Black plate (222,1)
Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du moteur peut
s'allumer dans les conditions suivantes:
lLe niveau de carburant dans le
réservoir de carburant est très bas ou le
réservoir est presque vide.
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
lLe bouchon du réservoir de carburant
est manquant ou pas assez serré.
Si le voyant d'anomalie du moteur reste
allumé ou clignote continuellement, ne
pas conduire à une vitesse élevée et
s'adresser à un concessionnaire agréé
Mazda dès que possible.
qVoyant d'anomalie du système de
transmission/puissance réduite
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur d'allumage
est mis à la position ON.Si ce voyant s'allume pendant la conduite,
cela peut indiquer un problème du
véhicule. Il est important de noter les
conditions de conduite lorsque le voyant
s'est allumé et s'adresser à un
concessionnaire agréé Mazda.
Le voyant d'anomalie du système de
transmission/puissance réduite peut
s'allumer dans les conditions suivantes:
lIl y a une anomalie du système
électrique du moteur.
lIl y a une anomalie du système
antipollution.
Si le voyant d'anomalie du système de
transmission/puissance réduite reste
allumé, ne pas conduire à une vitesse
élevée et s'adresser à un concessionnaire
agréé Mazda dès que possible.
qVoyant du système de coussins
d'air/dispositif de prétension de
ceinture de sécurité avant
Si le système de coussins d'air/dispositif
de prétension de ceinture de sécurité avant
est normal, le voyant s'allume lorsque le
contacteur d'allumage est mis sur la
position ON ou après que le moteur soit
lancé. Le voyant s'éteint après une période
de temps spécifiée.
5-46
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-9_8V84-EC-06I_Edition3 Page222
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (223,1)
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur d'allumage est mis en position
ON. Dans un de ces cas, s'adresser à un
concessionnaire agréé Mazda dès que
possible. Le système risque de ne pas
fonctionner en cas d'accident.
PRUDENCE
Ne jamais toucher au systèmes de
coussin d'air/dispositif de prétension, et
toujours confier tous les travaux
l'entretien et de réparation à un
concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même
ou de toucher au système est
dangereux. Les coussins d'air/
dispositif de prétension peuvent se
déclencher accidentellement ou être
désactivés causant des blessures
graves ou mortelles.
qVoyant de niveau bas de carburant
Voyant de niveau
bas de carburant
Le voyant de la jauge de carburant
indique que le réservoir sera bientôt vide.
Faire le plein dès que possible.
qVoyant de vérification du bouchon
du réservoir de carburant
Ce voyant s'allume pendant quelques
secondes lorsque le contacteur d'allumage
est mis à la position ON.
Si le voyant de vérification de bouchon du
réservoir de carburant s'allume pendant
que vous conduisez, il est possible que le
bouchon du réservoir de carburant ne soit
pas installé correctement. Arrêter le
moteur et réinstaller le bouchon de
réservoir de carburant.
Se référer au bouchon de réservoir de
carburant à la page 3-47.
qVoyant/bip de ceintures de sécurité
Le voyant de ceinture de sécurité s'allume
et un signal sonore d'avertissement se fait
entendre si la ceinture de sécurité du
conducteur n'est pas bouclée lorsque le
contacteur d'allumage est tourné à la
position ON.
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-47
CX-9_8V84-EC-06I_Edition3 Page223
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I

Black plate (224,1)
Conditions de fonctionnement
Etat Résultat
La ceinture de sécurité du
conducteur n'est pas bouclée
lorsque le contacteur
d'allumage est tourné à la
position ON.Le voyant clignote et
un signal sonore
d'avertissement se fait
entendre pendant
environ 6 secondes.
La ceinture de sécurité du
conducteur est bouclée
pendant que le voyant et le
signal sonore
d'avertissement sont activés.Le voyant s'éteint et le
signal sonore
d'avertissement
s'arrête.
La ceinture de sécurité du
conducteur est bouclée avant
que le contacteur d'allumage
soit tourné à la position ON.Le voyant ne s'allume
pas et le signal sonore
d'avertissement ne se
fait pas entendre.
Rappel de bouclage des ceintures de
sécurité
REMARQUE
Le rappel de bouclage des ceintures de
sécurité peut être désactivé. Consulter un
concessionnaire agréé Mazda pour désactiver
ou réactiver le rappel de bouclage des
ceintures de sécurité.
Conducteur assis/passager avant non
assis
Le dispositif de rappel de bouclage de
ceinture de sécurité est un avertissement
supplémentaire qui s'ajoute à la fonction
d'avertissement du port de la ceinture de
sécurité. Si la ceinture de sécurité du
conducteur n'est pas bouclée lorsque le
contacteur d'allumage est mis en position
ON, le voyant/bip de ceintures de sécurité
donne un avertissement conforme à ce qui
est indiqué dans le tableau ci-dessous.
EtatVitesse du véhicule
0―20 km/h
(0―12 mi/h)20 km/h
(12 mi/h) ou
plus
Ceinture de
sécurité
Témoin
Bip
: Bouclée: Détachée: Allumé: Clignotant: Bip
Une fois le bip sonore déclenché, celui-ci
continue même si la vitesse du véhicule
redescend au dessous de 20 km/h (12
mi/h), jusqu'à ce que la ceinture de
sécurité soit bouclée ou que la durée du
signal sonore soit expirée.
5-48
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
CX-9_8V84-EC-06I_Edition3 Page224
Thursday, March 8 2007 3:2 PM
Form No.8V84-EC-06I
