2007 Lancia Phedra Betriebsanleitung (in German)

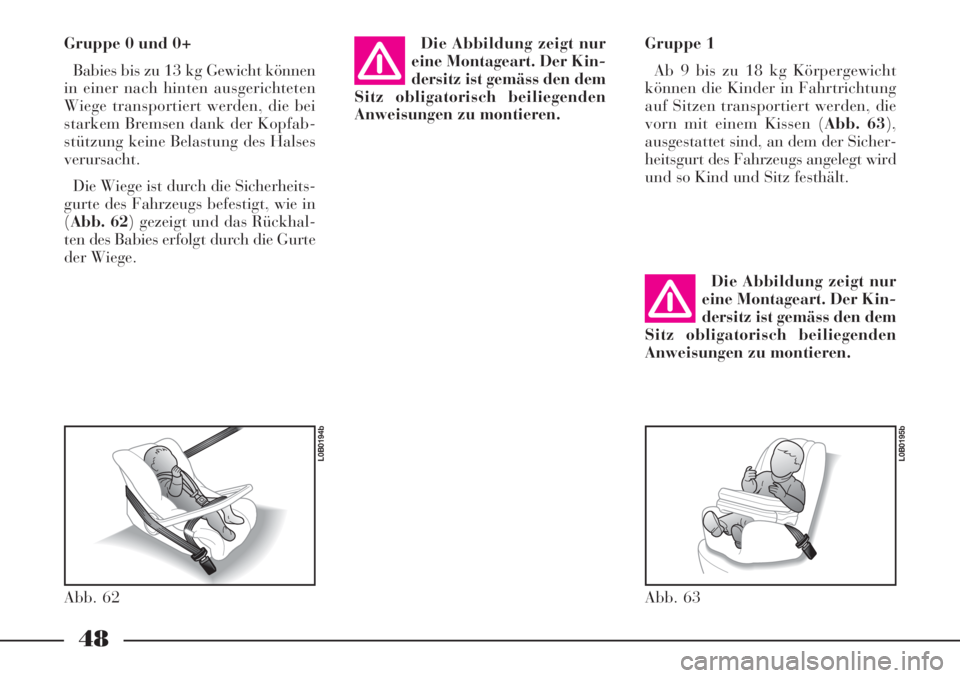

48
Gruppe 0 und 0+
Babies bis zu 13 kg Gewicht können
in einer nach hinten ausgerichteten
Wiege transportiert werden, die bei
starkem Bremsen dank der Kopfab-
stützung keine Belastung des Halses
verursacht.
Die Wiege ist durch die Sicherheits-
gurte des Fahrzeugs befestigt, wie in
(Abb. 62) gezeigt und das Rückhal-
ten des Babies erfolgt durch die Gurte
der Wiege.Gruppe 1
Ab 9 bis zu 18 kg Körpergewicht
können die Kinder in Fahrtrichtung
auf Sitzen transportiert werden, die
vorn mit einem Kissen (Abb. 63),
ausgestattet sind, an dem der Sicher-
heitsgurt des Fahrzeugs angelegt wird
und so Kind und Sitz festhält.
Abb. 62
L0B0194b
Abb. 63
L0B0195b
Die Abbildung zeigt nur
eine Montageart. Der Kin-
dersitz ist gemäss den dem
Sitz obligatorisch beiliegenden
Anweisungen zu montieren.
Die Abbildung zeigt nur
eine Montageart. Der Kin-
dersitz ist gemäss den dem
Sitz obligatorisch beiliegenden
Anweisungen zu montieren.

49
Gruppe 2
Ab 15 bis 25 kg Körpergewicht kön-
nen die Kinder direkt mit den Sicher-
heitsgurten des Fahrzeugs gesichert
werden. Die Kindersitze haben hier
nur noch die Funktion, die Kinder in
die richtige Position für die Gurte zu
bringen, damit der Gurt oben diago-
nal am Oberkörper und nicht am
Hals und unten am Becken und nicht
am Bauch des Kindes (Abb. 64) ver-
läuft.Gruppe 3
Bei Kindern mit 22 bis 36 kg Kör-
pergewicht ist der Brustumfang be-
reits so groß, dass auf das Rückenteil
verzichtet werden kann.
(Abb. 65) zeigt ein Beispiel für die
genaue Positionierung des Kindes auf
dem Rücksitz.
Bei Körpergröße über 1,50 m kön-
nen Kinder wie Erwachsene ange-
schnallt werden.
Abb. 64
L0B0196b
Abb. 65
L0B0197b
Es gibt Kindersitze für
die Gewichtsklassen 0 und
1 mit einem Halter, der
hinten mit den Gurten des Fahr-
zeugs befestigt wird und die über
eigene Gurte verfügen, die das
Kind halten. Sie können aufgrund
ihres Gewichts eine Gefahren-
quelle sein, wenn sie unsach-
gemäß befestigt werden (z.B. an
den Fahrzeuggurten mit Unterle-
gen eines Kissens). Die beiliegende
Montageanleitung ist genauestens
zu befolgen.
Die Abbildung zeigt nur
eine Montageart. Der Kin-
dersitz ist gemäss den dem
Sitz obligatorisch beiliegenden
Anweisungen zu montieren.

50
EIGNUNG DES FAHRGASTSITZES FÜR DIE VERWENDUNG VON KINDERSITZEN
Das Fahrzeug entspricht der neuen europäischen Vorschrift 2000/3, welche die Einbaubarkeit von Kindersitzen auf den
verschiedenen Fahrgastsitzen gemäß der folgenden Tabellen regelt:
Legende:
U= geeignet für die Rückhaltesystem der Kategorie “Universal” nach der europäischen Vorschrift ECE-R44 für die an-
gegebenen “Gruppen”
L= geeignet für bestimmte Haltesysteme für Kinder, verfügbar bei der Lineaccessori für die vorgeschriebene Gruppe
Nachfolgenden fassen wir die Sicherheitsnormen zusammen, die zu befolgen sind, wenn Kinder mitfahren:
Gewichtsbereich
bis zu 13 kg
9 - 18 kg
15 - 25 kg
22 - 36 kgFahrgast
vorn
U
U
U
UFahrgast
hinten seitlich
2. Sitzreihe
U-L (Typ Isofix)
U-L (Typ Isofix)
U
UFahrgast vorn
mittlesitz
2. Sitzreihe
U
U
U
UFahrgast
hinten seitlich
3. Sitzreihe
U
U
U
U Sitz
1) Die empfohlene Position für die
Installation von Kindersitzen ist auf
den Rücksitzen in der zweiten Reihe,
da dieser Platz im Falle eines Auf-
pralls den größten Schutz bietet.Falls auf dem Mitfahrer-
sitz ein Airbag vorhanden
ist, bringen Sie keine Kin-
dersitze auf dem Vordersitz an, da
die Kinder niemals auf dem Vor-
dersitz reisen dürfen.2) Falls das Mitfahrer-Airbag aus-
geschaltet wird, kontrollieren Sie im-
mer durch das dauerhafte Einschal-
ten der dazu bestimmten Kontroll-
leuchte“auf der Instrumententafel,
dass die Deaktivierung erfolgt ist.
Gruppe
Gruppe 0, 0+
Gruppe 1
Gruppe 2
Gruppe 3

51
3)Beachten Sie genauestens die An-
weisungen, die mit dem Kindersitz ge-
liefert werden und die der Lieferant
vorschriftsmäßig beifügen muss. Be-
wahren Sie sie im Fahrzeug gemein-
sam mit den Dokumenten und der
vorliegenden Betriebsanleitung auf.
Verwenden Sie keine Kindersitze ohne
die Gebrauchsanleitung.
4)Vergewissern Sie sich immer
durch einen Zug am Gurt, dass dieser
auch richtig eingerastet ist.
5)Jedes Haltesystem ist nur für ei-
nen Platz bestimmt; transportieren
Sie niemals zwei Kinder gleichzeitig
auf einem Platz.
6)Vergewissern Sie sich immer, dass
die Gurte nicht am Hals des Kindes
anliegen.
7)Erlauben Sie während der Fahrt
dem Kind nicht, ungewöhnliche Hal-
tungen einzunehmen oder die Gurte
abzuschnallen.
8)Transportieren Sie niemals Kin-
der im Arm, auch nicht Neugeborene.
Niemand, sei er auch noch so stark,
ist in der Lage, diese im Falle eines
Unfalles festzuhalten.
9) Im Falle eines Unfalles ist der
Kindersitz gegen einen neuen auszu-
tauschen.Vorausrüstung für den Einbau
des typ Isofix-Kindersitzes
Das Fahrzeug ist für die Montage
der Kindersitze typ Isofix voreinge-
stellt, ein neues genormtes europäi-
sches System für den Transport von
Kindern. Typ Isofix ist eine zusätzli-
che Möglichkeit, das nicht die Ver-
wendung der traditionellen Kinder-
sitze ausschließt. Aufgrund des un-
terschiedlichen Befestigungssystems
muss der Kindersitz durch die dazu
bestimmten Bügel befestigt werden,
die auf dem Fahrzeug voreingestellt
sind.
Es besteht die Möglichkeit einer ge-
mischten Montage, zum Beispiel ein
traditioneller Kindersitz links und ein
typ Isofix-Kindersitz rechts. Aufgrund
der unterschiedlichen Raumbedarfs-
gruppe können auf den Rücksitzen
maximal drei traditionelle Kindersitze
angebracht werden, während dagegen
an den typ Isofix-Befestigungen nur
zwei montiert werden können.
In der Lineaccessori Lancia ist der
Kindersitz Kiddy Isofix verfügbar, der
für Kinder bis zu 18 kg Körperge-
wicht geeignet ist und in Fahrtrich-
tung angebracht wird, und bis zu 13
kg Körpergewicht bei Anbringung
Abb. 66
L0B0235b
entgegen der Fahrtrichtung (Gruppen
0,0+und 1).
Der Sitz, auf dem der Kindersitz in-
stalliert ist, muss auf die hinterste Po-
sition eingestellt werden.
Diese Wahl wird empfohlen, da die-
ser Kindersitz speziell für das Fahr-
zeug geplant und geprobt wurde. Der
Kindersitz Kiddy Isofix ist nach der
Europäischen Bestimmung ECE-
R44/03 homologiert worden.
Die typ Isofix-Kindersitze werden an
zwei Metallbügeln A(Abb. 66), befe-
stigt, die sich zwischen der Rücken-
lehne und dem Sitzkissen befinden.

52
Der Kindersitz Kiddy Isofix kann je-
doch auf dem vorderen Mitfahrersitz
angebracht werden, auch wenn keine
typ Isofix-Befestigungen vorhanden
sind: in diesem Fall ist es obligato-
risch, den Kindersitz am Fahrzeug so-
wohl in Fahrtrichtung als auch ent-
gegen der Fahrtrichtung mit dem
Dreipunkt-Sicherheitsgurt zu befesti-
gen
Der Kindersitz typ Isofix deckt drei
Körpergewichtsgruppen:0,0+und1.
Kindersitzmontage für die
Gruppen 0 und 0+ (Abb. 67)
bis zu 13 kg Körpergewicht), und
das Kind wird durch die Gurte Ddie-
ses Kindersitzes festgehalten.
Für die korrekte Montage des Kin-
dersitzes gehen Sie bitte wie folgt vor:
– vergewissern Sie sich, dass sich der
FreigabehebelBin Ruhestellung be-
findet (zurückgezogen);
– suchen Sie die voreingestellten Bü-
gelA, richten Sie dann den Kindersitz
durch die Befestigungsvorrichtungen
Cmit den Bügeln aus;
– schieben Sie den Kindersitz, bis Sie
das Abschnappen vernehmen, das das
erfolgte Einrasten kennzeichnet;– überprüfen Sie die Blockierung, in-
dem Sie versuchen, den Kindersitz
mit Kraft zu verschieben: die einge-
bauten Sicherheitsmechanismen ver-
hindern nämlich die nicht einwand-
freie Befestigung, wenn nur eine der
Befestigungsvorrichtungen blockiert
ist.
Abb. 67
L0B0237b
Bringen Sie den Kinder-
sitz nur bei stillstehendem
Fahrzeug an. Der Kinder-
sitz ist korrekt an den voreinge-
stellten Bügeln befestigt, wenn Sie
das Abschnappen des erfolgten
Einrastens vernehmen. Halten Sie
sich auf jeden Fall an die Mon-
tage-, Demontage- und Positionie-
rungsanweisungen, die der Her-
steller des Kindersitzes mit dem-
selben liefern muss.
Der Kindersitz Kiddy
Isofix darf nicht auf den
seitlichen Rücksitzen der
dritten Reihe angebracht werden.

53
Wenn das Kind größer wird und in
die nächste Gewichtsgruppe übergeht
(Gruppe 1), muss der Kindersitz in
Fahrtrichtung neu montiert werden;
beachten Sie für diesen Vorgang die
Anweisungen, die vom Hersteller die-
ses Kindersitzes geliefert werden.
Wenn der Kindersitz in dieser Posi-
tion angebracht ist, stellen Sie den
entsprechenden Vordersitz so ein,
dass die Struktur des Kindersitzes
Kiddy Isofix an der Rückenlehne des
Vordersitzes abgestützt wird.
Kindersitzmontage für die
Gruppe 1 (Abb. 68 - 69)
Für die korrekte Montage des Kin-
dersitzes gehen Sie bitte wie folgt vor:
– vergewissern Sie sich, dass sich der
FreigabehebelBin Ruhestellung be-
findet (zurückgezogen);
– suchen Sie die voreingestellten Bü-
gelA, richten Sie dann den Kindersitz
durch die Befestigungsvorrichtungen
Cmit den Bügeln aus;
– schieben Sie den Kindersitz, bis Sie
das Abschnappen des erfolgten Ein-
rastens vernehmen;– befestigen Sie bei den Kindersit-
zen, die in Fahrtrichtung angebracht
sind, den oberen Gurt (verfügbar in
der oberen Tasche des Kindersitzes)
am Ring A(Abb. 68), der sich auf
dem Boden sofort hinter dem Sitz be-
findet:
– überprüfen Sie die Blockierung, in-
dem Sie versuchen, den Kindersitz mit
Kraft zu verschieben: die eingebauten
Sicherheitsmechanismen verhindern
nämlich die nicht einwandfreie Befe-
stigung, wenn nur eine der Befesti-
gungsvorrichtungen blockiert ist.
In dieser Konfiguration wird das
Kind auch durch die Fahrzeuggurte
(Abb. 4) und den oberen Gurt festge-
halten.Für die korrekte Anbringung der
Fahrzeuggurte am Kindersitz halten
Sie sich an die Anweisungen, die vom
Hersteller dieses Kindersitzes geliefert
werden.
Mit dem Kindersitz in dieser Position
muss der entsprechende Vordersitz
am halben Lauf der Schiene mit der
Rückenlehne in vertikaler Position
eingestellt sein.
Abb. 68
L0B0236b
Abb. 69
L0B0238b

54
BORDINSTRUMENTE
A- Hodometerdisplay: Gesamtkilo-
meter, Tageskilometer, Wartungsan-
zeiger, Anzeige des Motorölstandes
(wo vorgesehen) und, für Versionen
mit Automatikgetriebe, Anzeige des
eingelegten Ganges und die eventuelle
Anzeige des Symbols für Glatteisbil-
dung auf der Straße.;
B- Warnlampen;
C- Taste für Rückstellung der Ta-
geskilometer;
D- Taste für Einstellung der Hel-
ligkeit der Instrumententafel.
Abb. 70L0B0412b
Abb. 71L0B0413b

55
A- Display Infotelematiksystem
CONNECT / CONNECT NAV+ (Te-
lefon, Audio, Navigationssystem);
B- Tachometer (Geschwindigkeits-
anzeige);
C- Kraftstoffstandanzeige mit Re-
servelampe;
D- Temperaturanzeige der Motor-
kühlflüssigkeit mit Warnlampe für
Übertemperatur;
E- Drehzahlmesser.
DREHZAHLMESSER -
E (Abb. 72 - 73)
Der Gefahrenbereich (rot) kenn-
zeichnet eine zu hohe Drehzahl des
Motors.
Das Fahren mit Drehzahlmessanzeige
im roten Bereich ist zu vermeiden.
ZUR BEACHTUNGDie Steuerelek-
tronik der elektronischen Einspritzung
blockiert progressiv den Kraftstoffzu-
fluss, wenn der Motor “überdreht”
wird mit einem sich daraus ergeben-
den, progressiven Leistungsverlust.
Wenn sich der Motor im Leerlauf
befindet, kann der Drehzahlmesser
Abb. 72
L0B0242b
Abb. 73
L0B0414b
