Sicurezza dei bambini63
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

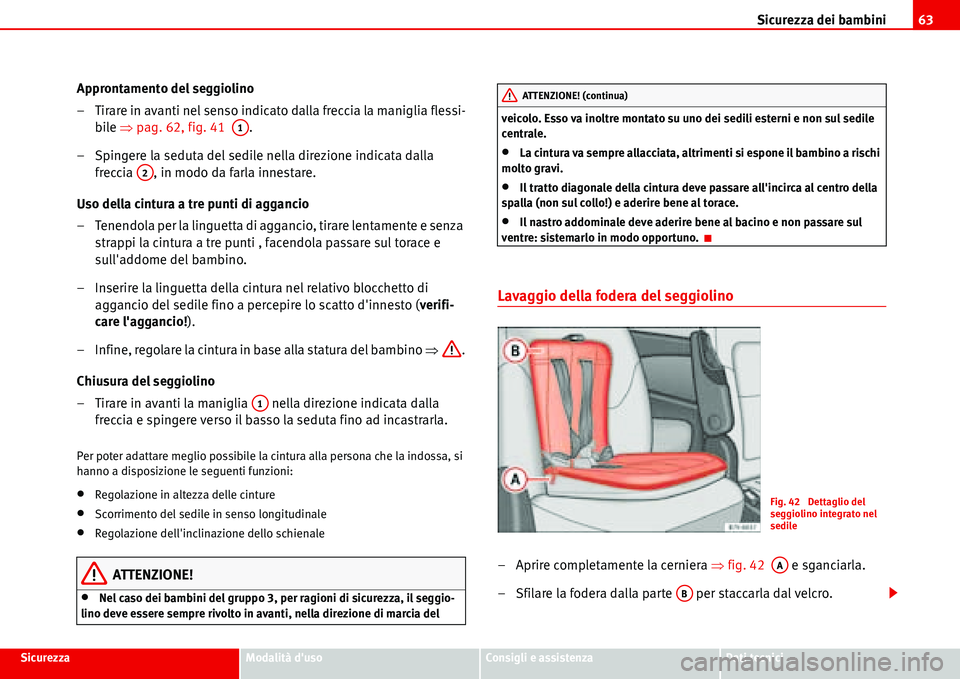

Approntamento del seggiolino
– Tirare in avanti nel senso indicato dalla freccia la maniglia flessi-
bile Ÿpag. 62, fig. 41 .
– Spingere la seduta del sedile nella direzione indicata dalla
freccia , in modo da farla innestare.
Uso della cintura a tre punti di aggancio
– Tenendola per la linguetta di aggancio, tirare lentamente e senza
strappi la cintura a tre punti , facendola passare sul torace e
sull'addome del bambino.
– Inserire la linguetta della cintura nel relativo blocchetto di
aggancio del sedile fino a percepire lo scatto d'innesto (verifi-
care l'aggancio!).
– Infine, regolare la cintura in base alla statura del bambino Ÿ.
Chiusura del seggiolino
– Tirare in avanti la maniglia nella direzione indicata dalla
freccia e spingere verso il basso la seduta fino ad incastrarla.
Per poter adattare meglio possibile la cintura alla persona che la indossa, si
hanno a disposizione le seguenti funzioni:
•Regolazione in altezza delle cinture
•Scorrimento del sedile in senso longitudinale
•Regolazione dell'inclinazione dello schienale
ATTENZIONE!
•Nel caso dei bambini del gruppo 3, per ragioni di sicurezza, il seggio-
lino deve essere sempre rivolto in avanti, nella direzione di marcia del veicolo. Esso va inoltre montato su uno dei sedili esterni e non sul sedile
centrale.
•La cintura va sempre allacciata, altrimenti si espone il bambino a rischi
molto gravi.
•Il tratto diagonale della cintura deve passare all'incirca al centro della
spalla (non sul collo!) e aderire bene al torace.
•Il nastro addominale deve aderire bene al bacino e non passare sul
ventre: sistemarlo in modo opportuno.
Lavaggio della fodera del seggiolino
– Aprire completamente la cerniera Ÿfig. 42 e sganciarla.
– Sfilare la fodera dalla parte per staccarla dal velcro.
A1
A2
A1
ATTENZIONE! (continua)
Fig. 42 Dettaglio del
seggiolino integrato nel
sedile
AA
AB

Sicurezza dei bambini 64

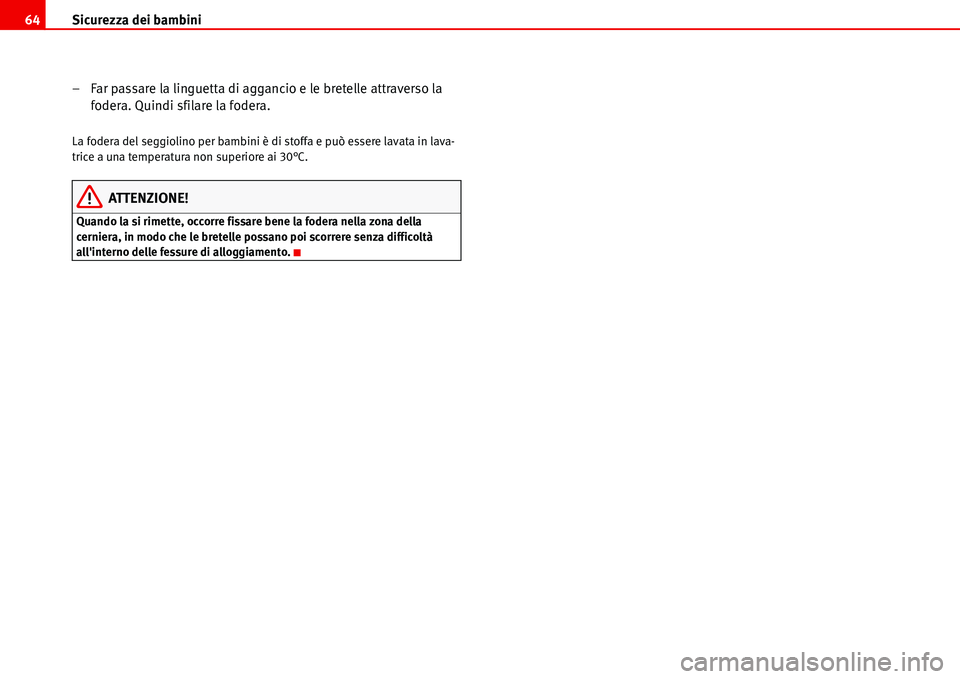

– Far passare la linguetta di aggancio e le bretelle attraverso la
fodera. Quindi sfilare la fodera.
La fodera del seggiolino per bambini è di stoffa e può essere lavata in lava-
trice a una temperatura non superiore ai 30°C.
ATTENZIONE!
Quando la si rimette, occorre fissare bene la fodera nella zona della
cerniera, in modo che le bretelle possano poi scorrere senza difficoltà
all'interno delle fessure di alloggiamento.

65
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

66

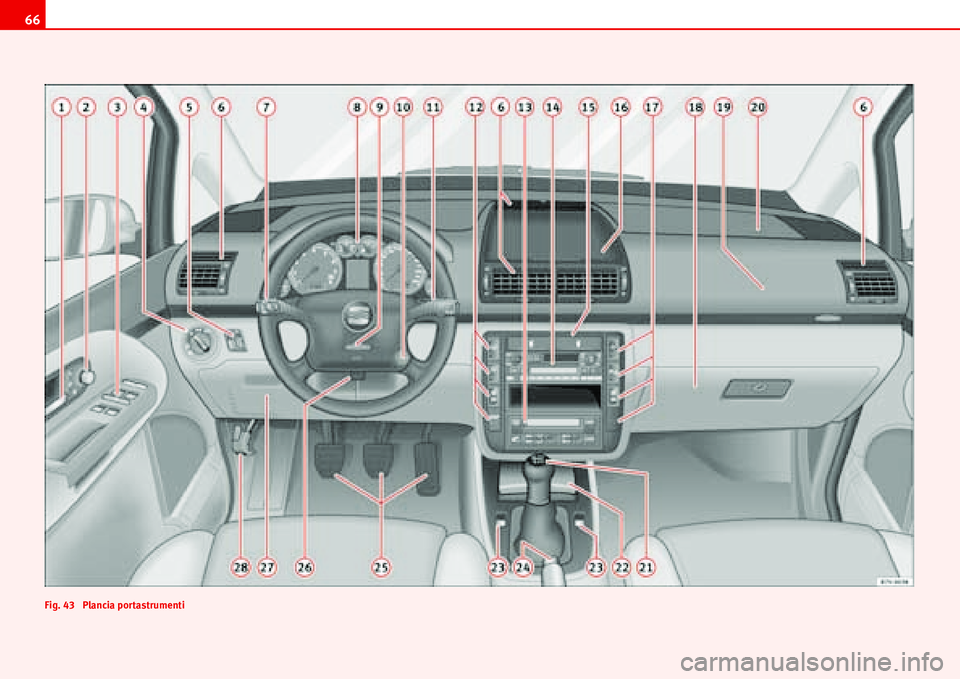

Fig. 43 Plancia portastrumenti

Strumentazione67
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

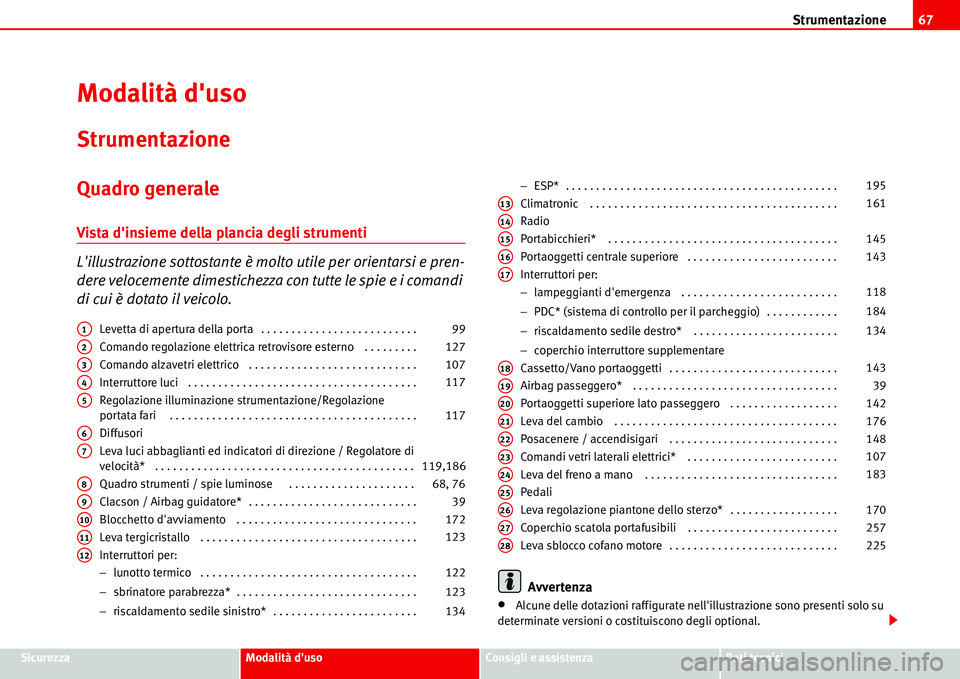

Modalità d'uso
Strumentazione
Quadro generale
Vista d'insieme della plancia degli strumenti
L'illustrazione sottostante è molto utile per orientarsi e pren-
dere velocemente dimestichezza con tutte le spie e i comandi
di cui è dotato il veicolo.
Levetta di apertura della porta . . . . . . . . . . . . . . . . . . . . . . . . . .
Comando regolazione elettrica retrovisore esterno . . . . . . . . .
Comando alzavetri elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolazione illuminazione strumentazione/Regolazione
portata fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Diffusori
Leva luci abbaglianti ed indicatori di direzione / Regolatore di
velocità* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Quadro strumenti / spie luminose . . . . . . . . . . . . . . . . . . . . .
Clacson / Airbag guidatore* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva tergicristallo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttori per:
−lunotto termico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
−sbrinatore parabrezza* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
−riscaldamento sedile sinistro* . . . . . . . . . . . . . . . . . . . . . . . . −ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Portabicchieri* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Portaoggetti centrale superiore . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttori per:
−lampeggianti d'emergenza . . . . . . . . . . . . . . . . . . . . . . . . . .
−PDC* (sistema di controllo per il parcheggio) . . . . . . . . . . . .
−riscaldamento sedile destro* . . . . . . . . . . . . . . . . . . . . . . . .
−coperchio interruttore supplementare
Cassetto/Vano portaoggetti . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag passeggero* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Portaoggetti superiore lato passeggero . . . . . . . . . . . . . . . . . .
Leva del cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Posacenere / accendisigari . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi vetri laterali elettrici* . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedali
Leva regolazione piantone dello sterzo* . . . . . . . . . . . . . . . . . .
Coperchio scatola portafusibili . . . . . . . . . . . . . . . . . . . . . . . . .
Leva sblocco cofano motore . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvertenza
•Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.
A199
A2127
A3107
A4117
A5117
A6
A7119,186
A8 68, 76
A939
A10172
A11123
A12
122
123
134195
A13161
A14
A15145
A16143
A17
118
184
134
A18143
A1939
A20142
A21176
A22148
A23107
A24183
A25
A26170
A27257
A28225

Strumentazione 68
•Sulle versioni con la guida a destra, la disposizione dei comandi è legger-
mente diversa. Comunque i simboli assegnati ai suddetti comandi sono
uguali nelle due versioni.

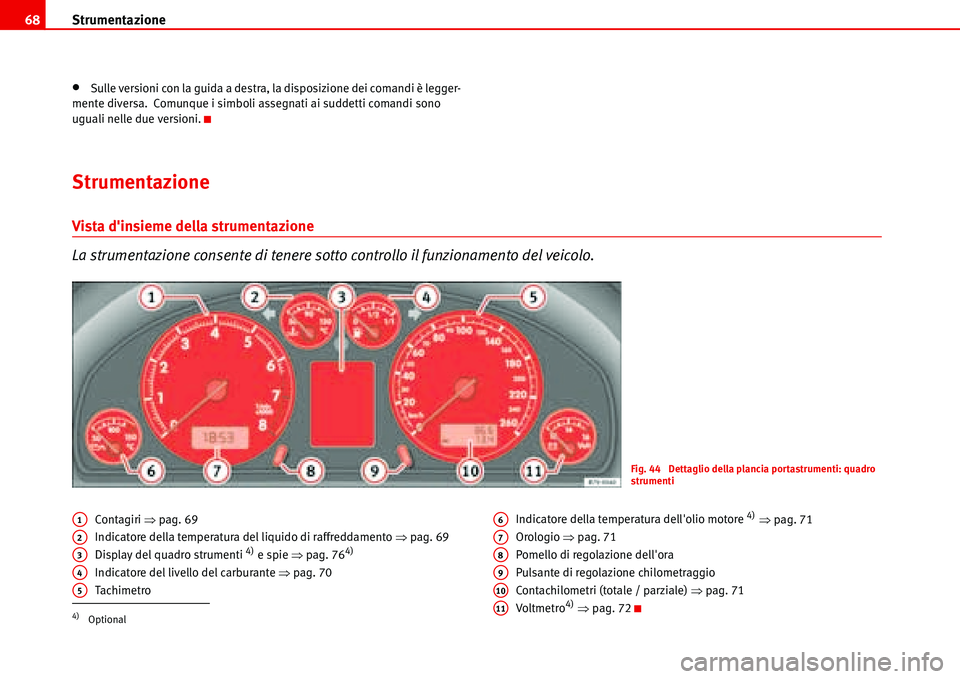

Strumentazione
Vista d'insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.
Contagiri Ÿpag. 69
Indicatore della temperatura del liquido di raffreddamento Ÿpag. 69
Display del quadro strumenti
4) e spie Ÿpag. 764)
Indicatore del livello del carburante Ÿpag. 70
Tachimetro Indicatore della temperatura dell'olio motore
4) Ÿpag. 71
Orologio Ÿpag. 71
Pomello di regolazione dell'ora
Pulsante di regolazione chilometraggio
Contachilometri (totale / parziale) Ÿpag. 71
Voltmetro
4) Ÿpag. 72
Fig. 44 Dettaglio della plancia portastrumenti: quadro
strumenti
4)Optional
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11

Strumentazione69
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

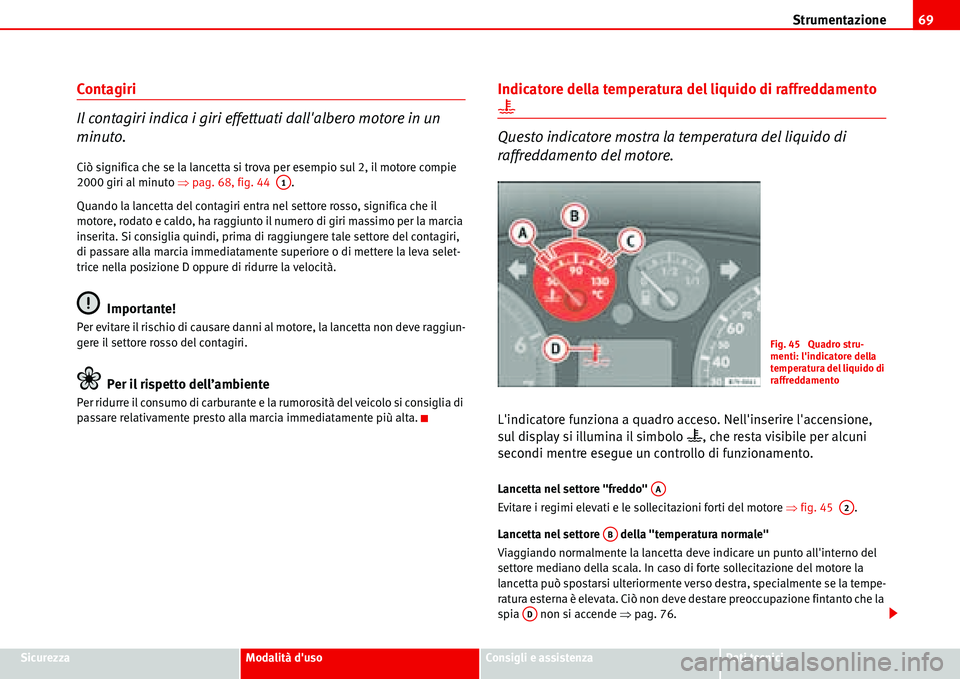

Contagiri
Il contagiri indica i giri effettuati dall'albero motore in un
minuto.
Ciò significa che se la lancetta si trova per esempio sul 2, il motore compie
2000 giri al minuto Ÿpag. 68, fig. 44 .
Quando la lancetta del contagiri entra nel settore rosso, significa che il
motore, rodato e caldo, ha raggiunto il numero di giri massimo per la marcia
inserita. Si consiglia quindi, prima di raggiungere tale settore del contagiri,
di passare alla marcia immediatamente superiore o di mettere la leva selet-
trice nella posizione D oppure di ridurre la velocità.
Importante!
Per evitare il rischio di causare danni al motore, la lancetta non deve raggiun-
gere il settore rosso del contagiri.
Per il rispetto dell’ambiente
Per ridurre il consumo di carburante e la rumorosità del veicolo si consiglia di
passare relativamente presto alla marcia immediatamente più alta.
Indicatore della temperatura del liquido di raffreddamento
v
Questo indicatore mostra la temperatura del liquido di
raffreddamento del motore.
L'indicatore funziona a quadro acceso. Nell'inserire l'accensione,
sul display si illumina il simbolo
v, che resta visibile per alcuni
secondi mentre esegue un controllo di funzionamento.
Lancetta nel settore "freddo"
Evitare i regimi elevati e le sollecitazioni forti del motore Ÿfig. 45 .
Lancetta nel settore della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all'interno del
settore mediano della scala. In caso di forte sollecitazione del motore la
lancetta può spostarsi ulteriormente verso destra, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve destare preoccupazione fintanto che la
spia non si accende Ÿpag. 76.
A1
Fig. 45 Quadro stru-
menti: l'indicatore della
temperatura del liquido di
raffreddamento
AA
A2
AB
AD

Strumentazione 70

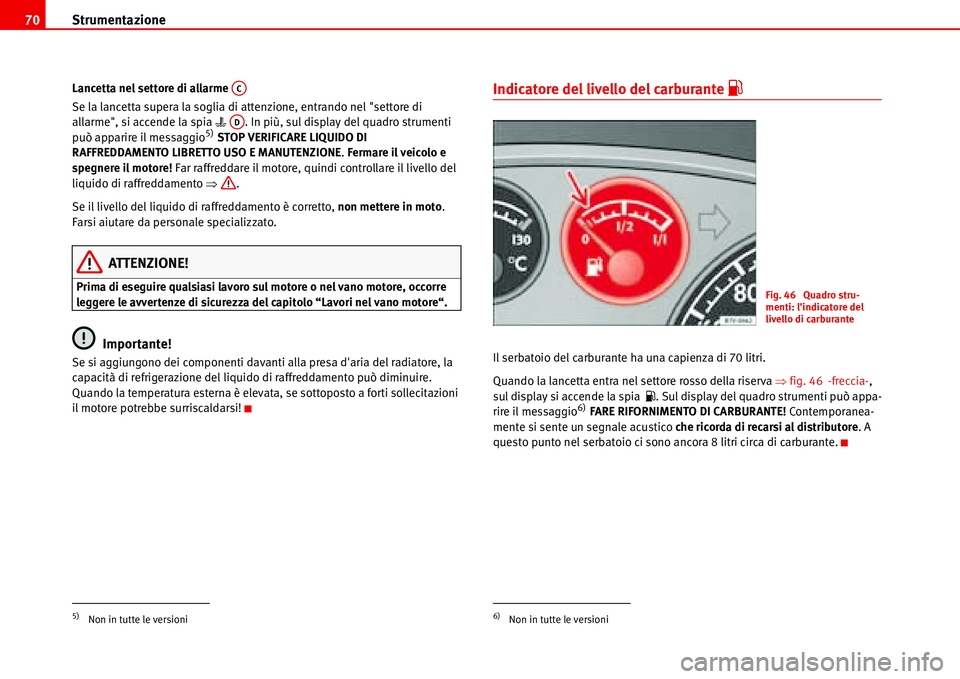

Lancetta nel settore di allarme
Se la lancetta supera la soglia di attenzione, entrando nel "settore di
allarme", si accende la spia v . In più, sul display del quadro strumenti
può apparire il messaggio
5) STOP VERIFICARE LIQUIDO DI
RAFFREDDAMENTO LIBRETTO USO E MANUTENZIONE. Fermare il veicolo e
spegnere il motore! Far raffreddare il motore, quindi controllare il livello del
liquido di raffreddamento Ÿ.
Se il livello del liquido di raffreddamento è corretto, non mettere in moto.
Farsi aiutare da personale specializzato.
ATTENZIONE!
Prima di eseguire qualsiasi lavoro sul motore o nel vano motore, occorre
leggere le avvertenze di sicurezza del capitolo “Lavori nel vano motore“.
Importante!
Se si aggiungono dei componenti davanti alla presa d'aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazioni
il motore potrebbe surriscaldarsi!
Indicatore del livello del carburante z
Il serbatoio del carburante ha una capienza di 70 litri.
Quando la lancetta entra nel settore rosso della riserva Ÿfig. 46 -freccia-,
sul display si accende la spia z. Sul display del quadro strumenti può appa-
rire il messaggio
6) FARE RIFORNIMENTO DI CARBURANTE! Contemporanea-
mente si sente un segnale acustico che ricorda di recarsi al distributore. A
questo punto nel serbatoio ci sono ancora 8 litri circa di carburante.
5)Non in tutte le versioni
AC
AD
6)Non in tutte le versioni
Fig. 46 Quadro stru-
menti: l'indicatore del
livello di carburante
