2005 YAMAHA YFZ450 Owners Manual

4-18
FBU13860
Levier de frein
Le levier de frein se trouve à la poignée droite. Le serrer
pour actionner le frein avant.
Le levier de frein est équipé d’un boulon de réglage de
position. Pour régler la distance entre le levier de frein et
la poignée, éloigner le levier du guidon de sorte qu’il ne
touche pas le boulon de réglage, desserrer le contre-
écrou, puis tourner le boulon de réglage et resserrer le
contre-écrou.
FBU09890
Pédale de frein
La pédale de frein est située du côté droit du véhicule.
Enfoncer la pédale de frein pour actionner le frein arrière.
SBU13860
Palanca del freno
La palanca del freno delantero se encuentra en el
manillar derecho. Apriétela contra el manillar para
aplicar el freno delantero.
La palanca del freno está provista de un perno de
ajuste de la posición. Para ajustar la distancia entre
la palanca del freno y la empuñadura del manillar, re-
tenga la palanca apartada del manillar de modo que
no esté en contacto con el perno de ajuste, afloje la
contratuerca, gire el perno de ajuste, y luego apriete
la contratuerca.
SBU09890
Pedal del freno
El pedal de freno se encuentra situado en el lado de-
recho de la máquina. Pisarlo para aplicar el freno tra-
sero.
U5TG61.book Page 18 Friday, April 2, 2004 11:28 AM

4-19 1. Parking brake lever (Locked position)
1. Levier de frein de stationnement (frein serré)
1. Palanca del freno de estacionamiento (posición de bloqueo)
1. Parking brake lever (Unlocked position)
1. Levier de frein de stationnement (frein relâché)
1. Palanca del freno de estacionamiento
(posición de desbloqueo)
EBU14072
Parking brake lever
Use the parking brake when you have to start the
engine or park the machine, especially on a slope.
To apply the parking brake, move the parking
brake lever in direction
a. To release the parking
brake, move the parking brake lever in
direction
b.
WARNING
_

Always set the parking brake before start-
ing the engine. The ATV could start mov-
ing unexpectedly if the parking brake is not
applied. This could cause loss of control or
a collision.


Always be sure you have released the
parking brake before you begin to ride. The
brake could overheat if you ride the ATV
without releasing the parking brake. You
could lose braking performance which
could cause an accident. You could also
wear out the brakes prematurely.
_
U5TG61.book Page 19 Friday, April 2, 2004 11:28 AM

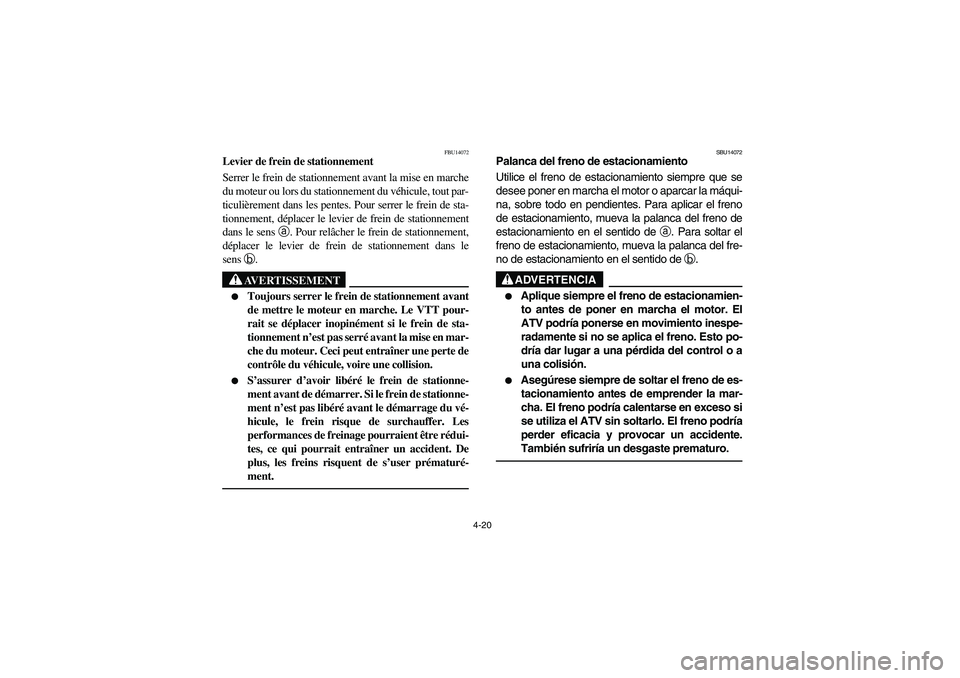

4-20
FBU14072
Levier de frein de stationnement
Serrer le frein de stationnement avant la mise en marche
du moteur ou lors du stationnement du véhicule, tout par-
ticulièrement dans les pentes. Pour serrer le frein de sta-
tionnement, déplacer le levier de frein de stationnement
dans le sens a
. Pour relâcher le frein de stationnement,
déplacer le levier de frein de stationnement dans le
sensb
.
AVERTISSEMENT
_

Toujours serrer le frein de stationnement avant
de mettre le moteur en marche. Le VTT pour-
rait se déplacer inopinément si le frein de sta-
tionnement n’est pas serré avant la mise en mar-
che du moteur. Ceci peut entraîner une perte de
contrôle du véhicule, voire une collision.


S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de stationne-
ment n’est pas libéré avant le démarrage du vé-
hicule, le frein risque de surchauffer. Les
performances de freinage pourraient être rédui-
tes, ce qui pourrait entraîner un accident. De
plus, les freins risquent de s’user prématuré-
ment.
_
SBU14072
Palanca del freno de estacionamiento
Utilice el freno de estacionamiento siempre que se
desee poner en marcha el motor o aparcar la máqui-
na, sobre todo en pendientes. Para aplicar el freno
de estacionamiento, mueva la palanca del freno de
estacionamiento en el sentido de
a. Para soltar el
freno de estacionamiento, mueva la palanca del fre-
no de estacionamiento en el sentido de
b.
ADVERTENCIA
_

Aplique siempre el freno de estacionamien-
to antes de poner en marcha el motor. El
ATV podría ponerse en movimiento inespe-
radamente si no se aplica el freno. Esto po-
dría dar lugar a una pérdida del control o a
una colisión.


Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso si
se utiliza el ATV sin soltarlo. El freno podría
perder eficacia y provocar un accidente.
También sufriría un desgaste prematuro.
_
U5TG61.book Page 20 Friday, April 2, 2004 11:28 AM

4-21 1. Shift pedal
1. Pédale de sélection
1. Pedal del cambio
1. Fuel tank cap
1. Bouchon du réservoir de carburant
1. Tapón del depósito de combustible
EBU00820
Shift pedal
This machine is equipped with a constant-mesh
5-speed transmission. The shift pedal is located
on the left side of the engine and is used in combi-
nation with the clutch when shifting.
EBU00920
Fuel tank cap
Remove the fuel tank cap by turning it counter-
clockwise.
U5TG61.book Page 21 Friday, April 2, 2004 11:28 AM

4-22
FBU00820
Pédale de sélection
Ce véhicule est équipé d’une boîte de vitesses à prise
constante et à 5 rapports. La pédale de sélection est située
sur le côté gauche du moteur et s’utilise en combinaison
avec l’embrayage pour changer de vitesse.
FBU00920
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
SBU00820
Pedal del cambio
Esta motocicleta va provista de una caja de cambios
de 5 velocidades en toma constante. El pedal del
cambio se encuentra situado en el lado izquierdo del
motor y se utiliza en combinación con el embrague
durante los cambios de marcha.
SBU00920
Tapón del depósito de combustible
Quite el tapón del depósito de combustible hacién-
dolo girar en sentido contrario a las agujas del reloj.
U5TG61.book Page 22 Friday, April 2, 2004 11:28 AM

4-23
EBU00930
Fuel cock
The fuel cock supplies fuel from the fuel tank to the
carburetor.
The fuel cock has three positions.
OFF: With the lever in this position, fuel will not
flow. Always turn the lever to this position
when the engine is not running.
ON: With the lever in this position, fuel flows to
the carburetor. Normal riding is done with
the lever in this position.
RES: This indicates reserve. If you run out of fuel
while riding, turn the lever to this position.
THEN FILL THE FUEL TANK AT THE
FIRST OPPORTUNITY. After refuelling, re-
turn the fuel cock lever to the “ON” position.
U5TG61.book Page 23 Friday, April 2, 2004 11:28 AM

4-24
FBU00930
Robinet de carburant
Le robinet de carburant fait passer le carburant du réser-
voir au carburateur.
Le robinet de carburant a trois positions:
OFF: Quand le levier est sur cette position, le carburant
ne passe pas. Toujours placer le levier sur cette
position après avoir coupé le moteur.
ON: Quand le levier est sur cette position, le carburant
parvient au carburateur. À moins de manquer de
carburant, placer le levier sur cette position avant
de démarrer.
RES: Position réserve. Quand le carburant vient à man-
quer pendant une randonnée, placer le levier sur
cette position. REMPLIR LE RÉSERVOIR DÈS
QUE POSSIBLE. Après le ravitaillement, repla-
cer le levier sur “ON”.
SBU00930
Grifo de combustible
Este grifo suministra combustible desde el depósito
al carburador.
El grifo tiene tres posiciones.
OFF: (cerrado) Con la palanca en esta posición, no
circula combustible. Gire siempre la palanca
a esta posición cuando el motor no esté en
marcha.
ON: (abierto) Con la palanca en esta posición, cir-
cula combustible hacia el carburador. La con-
ducción normal se realiza con la palanca en
esta posición.
RES: Indica reserva de combustible. Si se queda
sin combustible durante la marcha, gire la pa-
lanca a esta posición. DESPUES, LLENE EL
DEPOSITO DE COMBUSTIBLE A LA PRI-
MERA OPORTUNIDAD. Tras repostar, lleve
de nuevo la palanca del grifo de combustible
a la posición “ON” (abierto).
U5TG61.book Page 24 Friday, April 2, 2004 11:28 AM

4-25 1. Starter (choke) “”
1. Starter (enrichisseur) “”
1. Starter (choke) “”
EBU00950
Starter (choke) “”
Starting a cold engine requires a richer air-fuel
mixture. A separate starter circuit supplies this
mixture.
Move in direction
a to turn on the starter (choke).
Move in direction
b to turn off the starter (choke).
Refer to “Starting a cold engine” for proper opera-
tion. (See page 6-3.)
