2005 Hyundai Matrix Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
46

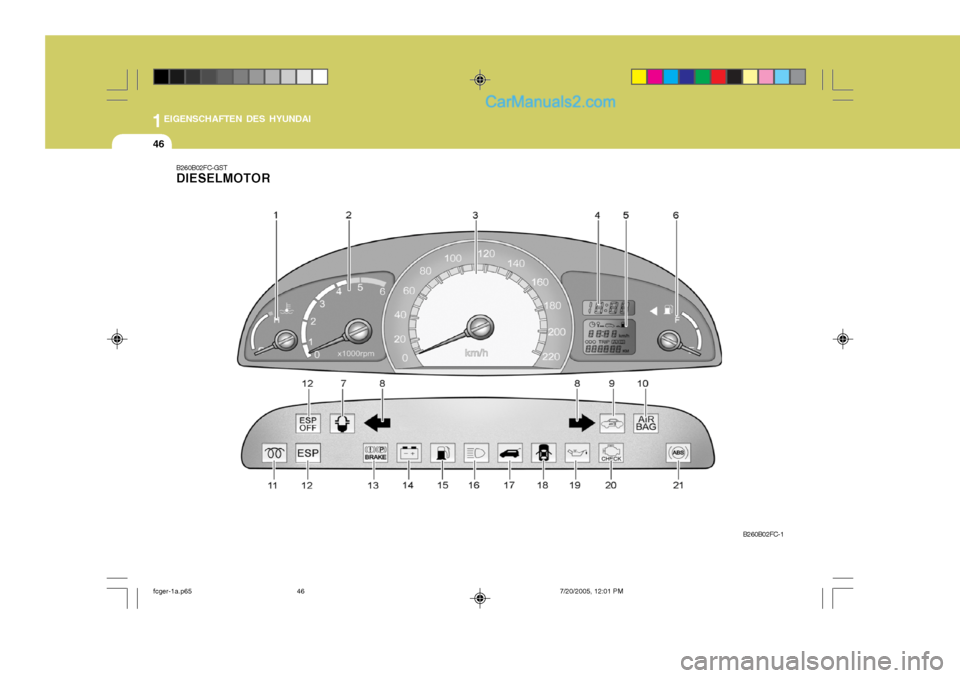

B260B02FC-GST DIESELMOTOR
B260B02FC-1
fcger-1a.p657/20/2005, 12:01 PM
46

1
EIGENSCHAFTEN DES HYUNDAI
47

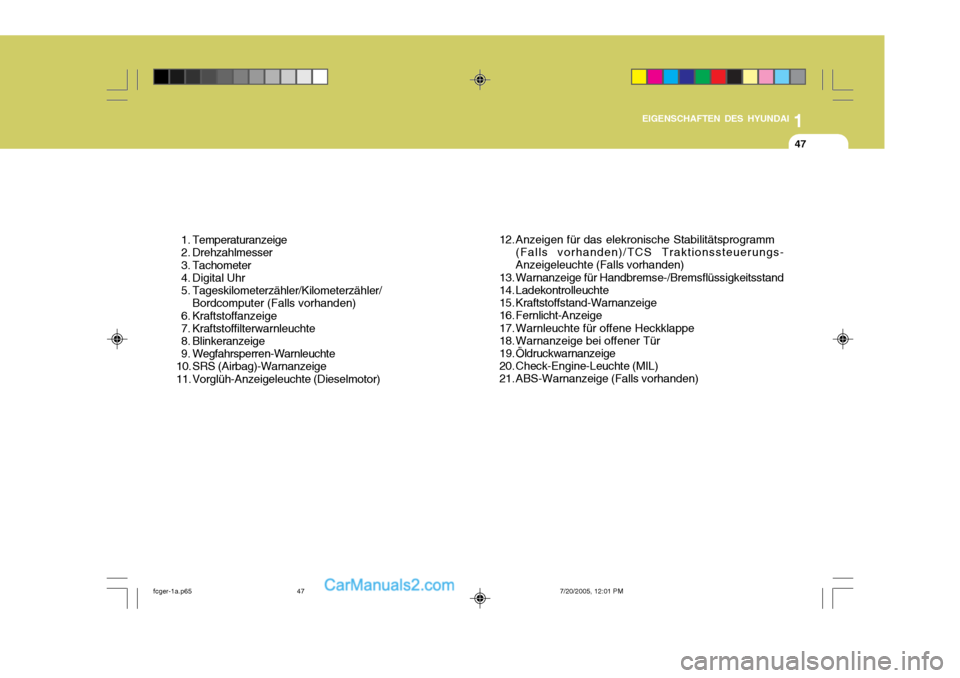

1. Temperaturanzeige
2. Drehzahlmesser
3. Tachometer
4. Digital Uhr
5. Tageskilometerzähler/Kilometerzähler/ Bordcomputer (Falls vorhanden)
6. Kraftstoffanzeige
7. Kraftstoffilterwarnleuchte
8. Blinkeranzeige
9. Wegfahrsperren-Warnleuchte
10. SRS (Airbag)-Warnanzeige
11. Vorglüh-Anzeigeleuchte (Dieselmotor) 12. Anzeigen für das elekronische Stabilitätsprogramm
(Falls vorhanden)/TCS Traktionssteuerungs- Anzeigeleuchte (Falls vorhanden)
13. Warnanzeige für Handbremse-/Bremsflüssigkeitsstand
14. Ladekontrolleuchte
15. Kraftstoffstand-Warnanzeige
16. Fernlicht-Anzeige
17. Warnleuchte für offene Heckklappe
18. Warnanzeige bei offener Tür
19. Öldruckwarnanzeige
20. Check-Engine-Leuchte (MIL)
21. ABS-Warnanzeige (Falls vorhanden)
fcger-1a.p65 7/20/2005, 12:01 PM
47

1EIGENSCHAFTEN DES HYUNDAI

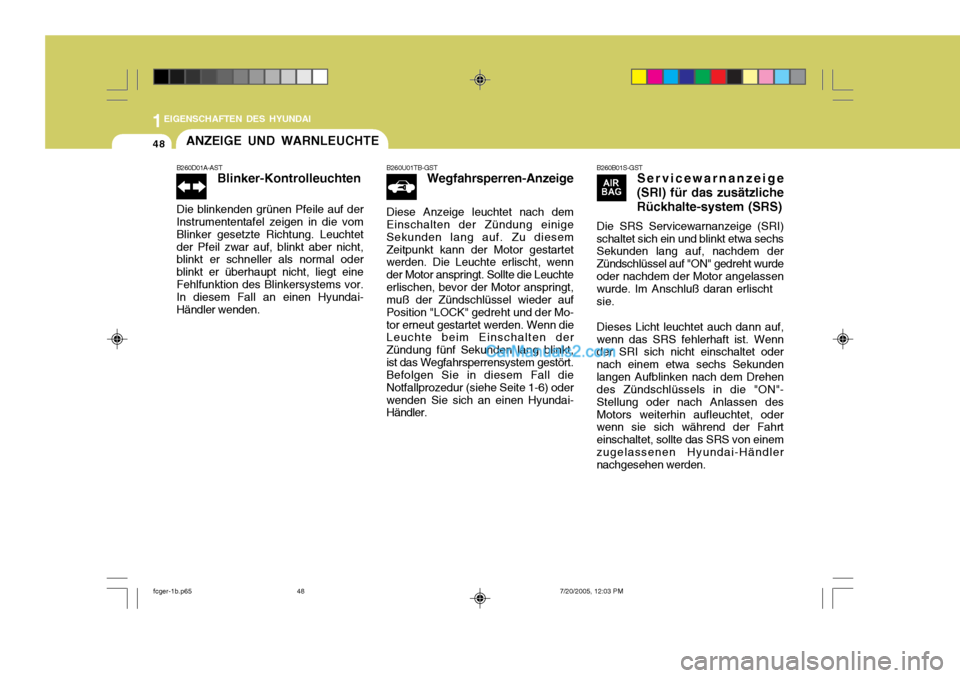

48ANZEIGE UND WARNLEUCHTE
B260D01A-AST Blinker-Kontrolleuchten
Die blinkenden grünen Pfeile auf der Instrumententafel zeigen in die vom Blinker gesetzte Richtung. Leuchtetder Pfeil zwar auf, blinkt aber nicht, blinkt er schneller als normal oder blinkt er überhaupt nicht, liegt eineFehlfunktion des Blinkersystems vor. In diesem Fall an einen Hyundai- Händler wenden.
B260U01TB-GST Wegfahrsperren-Anzeige
Diese Anzeige leuchtet nach dem
Einschalten der Zündung einige Sekunden lang auf. Zu diesemZeitpunkt kann der Motor gestartet werden. Die Leuchte erlischt, wenn der Motor anspringt. Sollte die Leuchteerlischen, bevor der Motor anspringt, muß der Zündschlüssel wieder auf Position "LOCK" gedreht und der Mo-tor erneut gestartet werden. Wenn die Leuchte beim Einschalten der Zündung fünf Sekunden lang blinkt,ist das Wegfahrsperrensystem gestört. Befolgen Sie in diesem Fall die Notfallprozedur (siehe Seite 1-6) oderwenden Sie sich an einen Hyundai- Händler. B260B01S-GST
Servicewarnanzeige
(SRI) für das zusätzliche Rückhalte-system (SRS)
Die SRS Servicewarnanzeige (SRI)
schaltet sich ein und blinkt etwa sechs Sekunden lang auf, nachdem der Zündschlüssel auf "ON" gedreht wurdeoder nachdem der Motor angelassen wurde. Im Anschluß daran erlischt
sie. Dieses Licht leuchtet auch dann auf,
wenn das SRS fehlerhaft ist. Wenn der SRI sich nicht einschaltet oder nach einem etwa sechs Sekundenlangen Aufblinken nach dem Drehen des Zündschlüssels in die "ON"- Stellung oder nach Anlassen desMotors weiterhin aufleuchtet, oder wenn sie sich während der Fahrt einschaltet, sollte das SRS von einemzugelassenen Hyundai-Händler nachgesehen werden.
fcger-1b.p65 7/20/2005, 12:03 PM
48

1
EIGENSCHAFTEN DES HYUNDAI
49
1
EIGENSCHAFTEN DES HYUNDAI
49
1
EIGENSCHAFTEN DES HYUNDAI
49

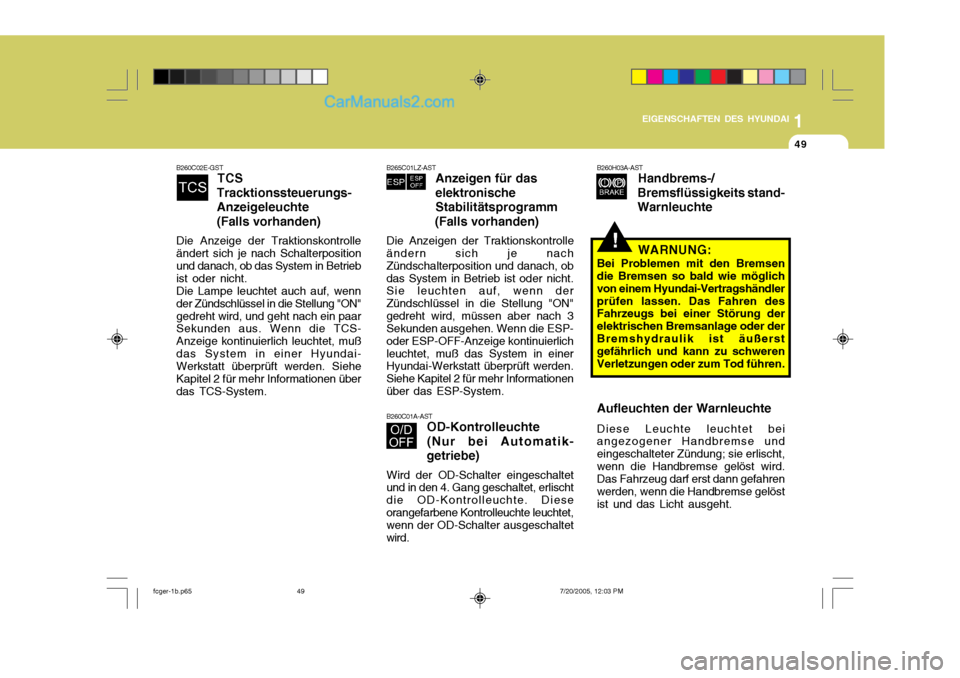

B260C02E-GST
TCS
Tracktionssteuerungs- Anzeigeleuchte(Falls vorhanden)
Die Anzeige der Traktionskontrolle ändert sich je nach Schalterposition und danach, ob das System in Betriebist oder nicht.Die Lampe leuchtet auch auf, wennder Zündschlüssel in die Stellung "ON"gedreht wird, und geht nach ein paar Sekunden aus. Wenn die TCS- Anzeige kontinuierlich leuchtet, mußdas System in einer Hyundai- Werkstatt überprüft werden. Siehe Kapitel 2 für mehr Informationen überdas TCS-System.
B260C01A-ASTOD-Kontrolleuchte (Nur bei Automatik-
getriebe)
Wird der OD-Schalter eingeschaltet
und in den 4. Gang geschaltet, erlischt die OD-Kontrolleuchte. Dieseorangefarbene Kontrolleuchte leuchtet, wenn der OD-Schalter ausgeschaltet wird.
!
B260H03A-AST Handbrems-/
Bremsflüssigkeits stand- Warnleuchte
WARNUNG:
Bei Problemen mit den Bremsen die Bremsen so bald wie möglich von einem Hyundai-Vertragshändlerprüfen lassen. Das Fahren des Fahrzeugs bei einer Störung der elektrischen Bremsanlage oder derBremshydraulik ist äußerst gefährlich und kann zu schweren Verletzungen oder zum Tod führen. Aufleuchten der Warnleuchte Diese Leuchte leuchtet bei angezogener Handbremse und eingeschalteter Zündung; sie erlischt,wenn die Handbremse gelöst wird. Das Fahrzeug darf erst dann gefahren werden, wenn die Handbremse gelöstist und das Licht ausgeht.
B265C01LZ-AST
Anzeigen für das elektronischeStabilitätsprogramm
(Falls vorhanden)
Die Anzeigen der Traktionskontrolle
ändern sich je nach Zündschalterposition und danach, obdas System in Betrieb ist oder nicht. Sie leuchten auf, wenn der Zündschlüssel in die Stellung "ON"gedreht wird, müssen aber nach 3 Sekunden ausgehen. Wenn die ESP- oder ESP-OFF-Anzeige kontinuierlichleuchtet, muß das System in einer Hyundai-Werkstatt überprüft werden. Siehe Kapitel 2 für mehr Informationenüber das ESP-System.
fcger-1b.p65 7/20/2005, 12:03 PM
49

1EIGENSCHAFTEN DES HYUNDAI
50

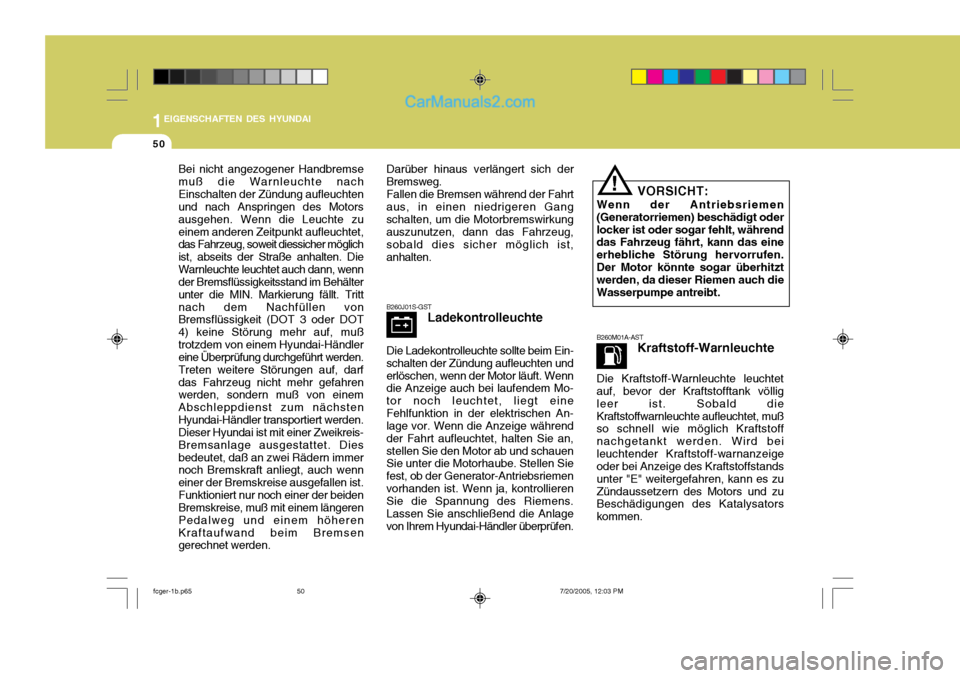

Darüber hinaus verlängert sich der Bremsweg.Fallen die Bremsen während der Fahrt
aus, in einen niedrigeren Gangschalten, um die Motorbremswirkung auszunutzen, dann das Fahrzeug, sobald dies sicher möglich ist,anhalten.
B260J01S-GST Ladekontrolleuchte
Die Ladekontrolleuchte sollte beim Ein-
schalten der Zündung aufleuchten underlöschen, wenn der Motor läuft. Wenn die Anzeige auch bei laufendem Mo- tor noch leuchtet, liegt eineFehlfunktion in der elektrischen An- lage vor. Wenn die Anzeige während der Fahrt aufleuchtet, halten Sie an,stellen Sie den Motor ab und schauen Sie unter die Motorhaube. Stellen Sie fest, ob der Generator-Antriebsriemenvorhanden ist. Wenn ja, kontrollieren Sie die Spannung des Riemens. Lassen Sie anschließend die Anlagevon Ihrem Hyundai-Händler überprüfen. VORSICHT:
Wenn der Antriebsriemen(Generatorriemen) beschädigt oderlocker ist oder sogar fehlt, während das Fahrzeug fährt, kann das eine erhebliche Störung hervorrufen.Der Motor könnte sogar überhitzt werden, da dieser Riemen auch die Wasserpumpe antreibt.
!
B260M01A-AST Kraftstoff-Warnleuchte
Die Kraftstoff-Warnleuchte leuchtet auf, bevor der Kraftstofftank völlig leer ist. Sobald dieKraftstoffwarnleuchte aufleuchtet, muß so schnell wie möglich Kraftstoff nachgetankt werden. Wird beileuchtender Kraftstoff-warnanzeige oder bei Anzeige des Kraftstoffstands unter "E" weitergefahren, kann es zuZündaussetzern des Motors und zu Beschädigungen des Katalysators kommen.
Bei nicht angezogener Handbremsemuß die Warnleuchte nachEinschalten der Zündung aufleuchten und nach Anspringen des Motors ausgehen. Wenn die Leuchte zueinem anderen Zeitpunkt aufleuchtet, das Fahrzeug, soweit diessicher möglich ist, abseits der Straße anhalten. DieWarnleuchte leuchtet auch dann, wenn der Bremsflüssigkeitsstand im Behälter unter die MIN. Markierung fällt. Trittnach dem Nachfüllen von Bremsflüssigkeit (DOT 3 oder DOT 4) keine Störung mehr auf, mußtrotzdem von einem Hyundai-Händler eine Überprüfung durchgeführt werden. Treten weitere Störungen auf, darfdas Fahrzeug nicht mehr gefahren werden, sondern muß von einem Abschleppdienst zum nächstenHyundai-Händler transportiert werden. Dieser Hyundai ist mit einer Zweikreis- Bremsanlage ausgestattet. Diesbedeutet, daß an zwei Rädern immer noch Bremskraft anliegt, auch wenn einer der Bremskreise ausgefallen ist.Funktioniert nur noch einer der beiden Bremskreise, muß mit einem längeren Pedalweg und einem höherenKraftaufwand beim Bremsen gerechnet werden.
fcger-1b.p65
7/20/2005, 12:03 PM
50

1
EIGENSCHAFTEN DES HYUNDAI
51
1
EIGENSCHAFTEN DES HYUNDAI
51
1
EIGENSCHAFTEN DES HYUNDAI
51

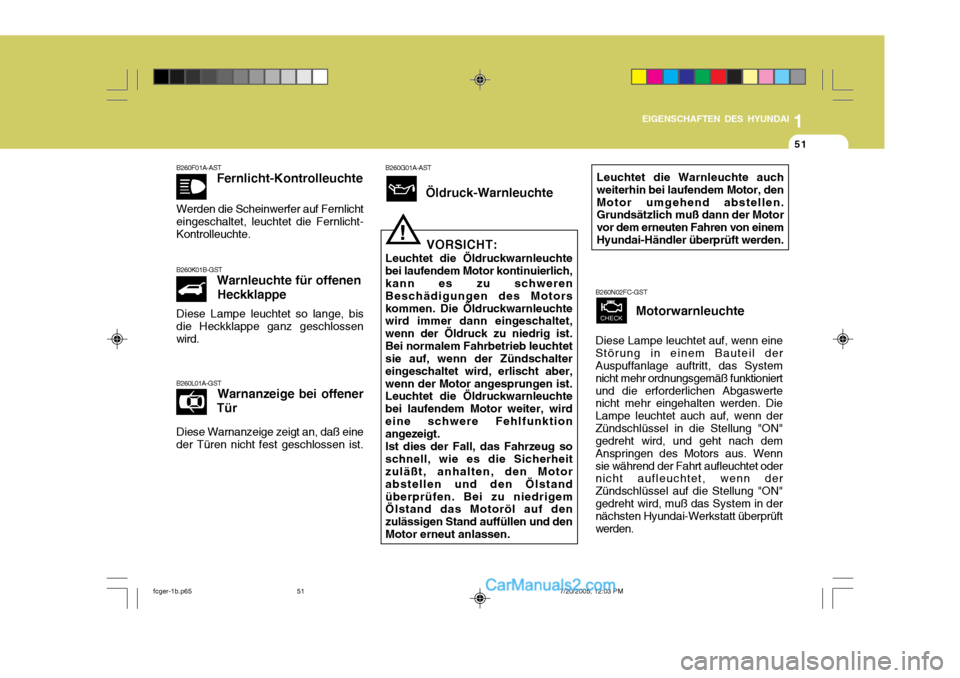

B260F01A-AST Fernlicht-Kontrolleuchte
Werden die Scheinwerfer auf Fernlicht eingeschaltet, leuchtet die Fernlicht- Kontrolleuchte. B260K01B-GST Warnleuchte für offenen
Heckklappe
Diese Lampe leuchtet so lange, bis die Heckklappe ganz geschlossenwird. B260L01A-GST Warnanzeige bei offener
Tür
Diese Warnanzeige zeigt an, daß eine der Türen nicht fest geschlossen ist. B260G01A-AST
Öldruck-Warnleuchte
VORSICHT:
Leuchtet die Öldruckwarnleuchtebei laufendem Motor kontinuierlich, kann es zu schweren Beschädigungen des Motorskommen. Die Öldruckwarnleuchte wird immer dann eingeschaltet, wenn der Öldruck zu niedrig ist.Bei normalem Fahrbetrieb leuchtet sie auf, wenn der Zündschalter eingeschaltet wird, erlischt aber,wenn der Motor angesprungen ist. Leuchtet die Öldruckwarnleuchte bei laufendem Motor weiter, wirdeine schwere Fehlfunktion angezeigt. Ist dies der Fall, das Fahrzeug so schnell, wie es die Sicherheit zuläßt, anhalten, den Motor abstellen und den Ölstandüberprüfen. Bei zu niedrigem Ölstand das Motoröl auf den zulässigen Stand auffüllen und denMotor erneut anlassen. Leuchtet die Warnleuchte auch
weiterhin bei laufendem Motor, denMotor umgehend abstellen. Grundsätzlich muß dann der Motor vor dem erneuten Fahren von einemHyundai-Händler überprüft werden.
B260N02FC-GST Motorwarnleuchte
Diese Lampe leuchtet auf, wenn eine
Störung in einem Bauteil der Auspuffanlage auftritt, das System nicht mehr ordnungsgemäß funktioniertund die erforderlichen Abgaswerte nicht mehr eingehalten werden. Die Lampe leuchtet auch auf, wenn derZündschlüssel in die Stellung "ON" gedreht wird, und geht nach dem Anspringen des Motors aus. Wennsie während der Fahrt aufleuchtet oder nicht aufleuchtet, wenn der Zündschlüssel auf die Stellung "ON"gedreht wird, muß das System in der nächsten Hyundai-Werkstatt überprüft werden.
!
fcger-1b.p65 7/20/2005, 12:03 PM
51

1EIGENSCHAFTEN DES HYUNDAI
52

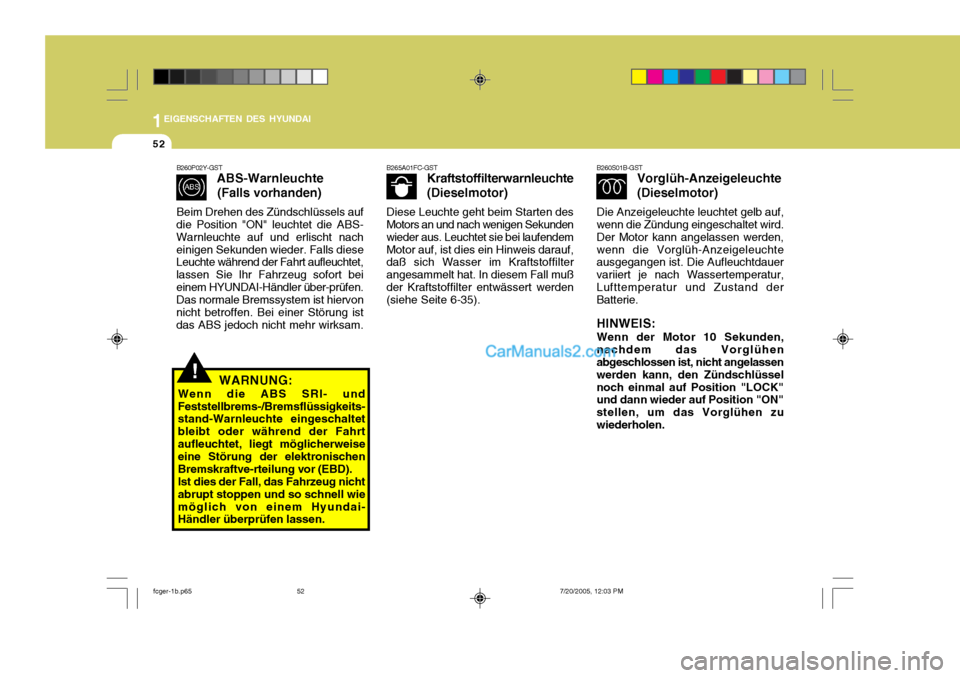

B260P02Y-GST ABS-Warnleuchte
(Falls vorhanden)
Beim Drehen des Zündschlüssels auf
die Position "ON" leuchtet die ABS- Warnleuchte auf und erlischt nacheinigen Sekunden wieder. Falls diese Leuchte während der Fahrt aufleuchtet, lassen Sie lhr Fahrzeug sofort beieinem HYUNDAI-Händler über-prüfen. Das normale Bremssystem ist hiervon nicht betroffen. Bei einer Störung istdas ABS jedoch nicht mehr wirksam. B265A01FC-GST
Kraftstoffilterwarnleuchte (Dieselmotor)
Diese Leuchte geht beim Starten des
Motors an und nach wenigen Sekunden wieder aus. Leuchtet sie bei laufendemMotor auf, ist dies ein Hinweis darauf, daß sich Wasser im Kraftstoffilter angesammelt hat. In diesem Fall mußder Kraftstoffilter entwässert werden (siehe Seite 6-35). B260S01B-GST
Vorglüh-Anzeigeleuchte (Dieselmotor)
Die Anzeigeleuchte leuchtet gelb auf,
wenn die Zündung eingeschaltet wird. Der Motor kann angelassen werden,wenn die Vorglüh-Anzeigeleuchte ausgegangen ist. Die Aufleuchtdauer variiert je nach Wassertemperatur,Lufttemperatur und Zustand der Batterie. HINWEIS:
Wenn der Motor 10 Sekunden,
nachdem das Vorglühen abgeschlossen ist, nicht angelassen werden kann, den Zündschlüsselnoch einmal auf Position "LOCK" und dann wieder auf Position "ON" stellen, um das Vorglühen zuwiederholen.
!WARNUNG:
Wenn die ABS SRI- und Feststellbrems-/Bremsflüssigkeits- stand-Warnleuchte eingeschaltet bleibt oder während der Fahrtaufleuchtet, liegt möglicherweise eine Störung der elektronischen Bremskraftve-rteilung vor (EBD).Ist dies der Fall, das Fahrzeug nichtabrupt stoppen und so schnell wiemöglich von einem Hyundai- Händler überprüfen lassen.
fcger-1b.p65 7/20/2005, 12:03 PM
52

1
EIGENSCHAFTEN DES HYUNDAI
53
1
EIGENSCHAFTEN DES HYUNDAI
53
1
EIGENSCHAFTEN DES HYUNDAI
53

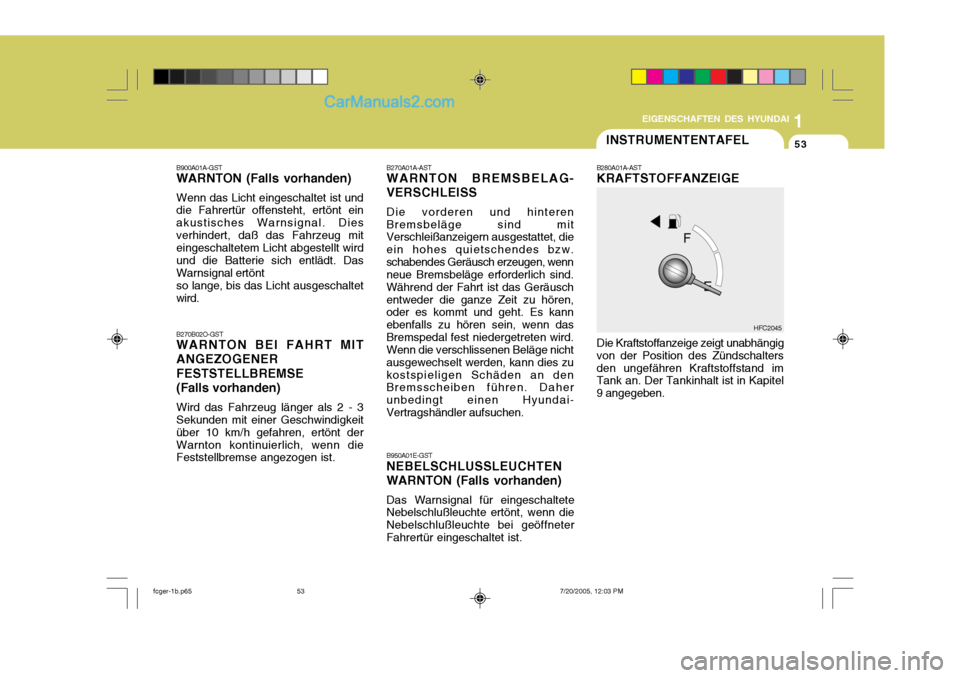

B950A01E-GST NEBELSCHLUSSLEUCHTEN WARNTON (Falls vorhanden) Das Warnsignal für eingeschaltete
Nebelschlußleuchte ertönt, wenn die Nebelschlußleuchte bei geöffneterFahrertür eingeschaltet ist. B270A01A-AST WARNTON BREMSBELAG-
VERSCHLEISS
Die vorderen und hinteren
Bremsbeläge sind mitVerschleißanzeigern ausgestattet, die ein hohes quietschendes bzw.schabendes Geräusch erzeugen, wenn neue Bremsbeläge erforderlich sind. Während der Fahrt ist das Geräuschentweder die ganze Zeit zu hören, oder es kommt und geht. Es kann ebenfalls zu hören sein, wenn dasBremspedal fest niedergetreten wird. Wenn die verschlissenen Beläge nicht ausgewechselt werden, kann dies zukostspieligen Schäden an den Bremsscheiben führen. Daher unbedingt einen Hyundai-Vertragshändler aufsuchen.
B270B02O-GST WARNTON BEI FAHRT MIT ANGEZOGENER FESTSTELLBREMSE
(Falls vorhanden) Wird das Fahrzeug länger als 2 - 3 Sekunden mit einer Geschwindigkeit über 10 km/h gefahren, ertönt derWarnton kontinuierlich, wenn die Feststellbremse angezogen ist.
B900A01A-GSTWARNTON (Falls vorhanden) Wenn das Licht eingeschaltet ist und die Fahrertür offensteht, ertönt ein akustisches Warnsignal. Diesverhindert, daß das Fahrzeug mit eingeschaltetem Licht abgestellt wird und die Batterie sich entlädt. DasWarnsignal ertöntso lange, bis das Licht ausgeschaltetwird.INSTRUMENTENTAFEL
B280A01A-AST KRAFTSTOFFANZEIGE
Die Kraftstoffanzeige zeigt unabhängig
von der Position des Zündschalters den ungefähren Kraftstoffstand im Tank an. Der Tankinhalt ist in Kapitel 9 angegeben.
HFC2045
fcger-1b.p65 7/20/2005, 12:03 PM
53
