2005 Hyundai Matrix Betriebsanleitung (in German)

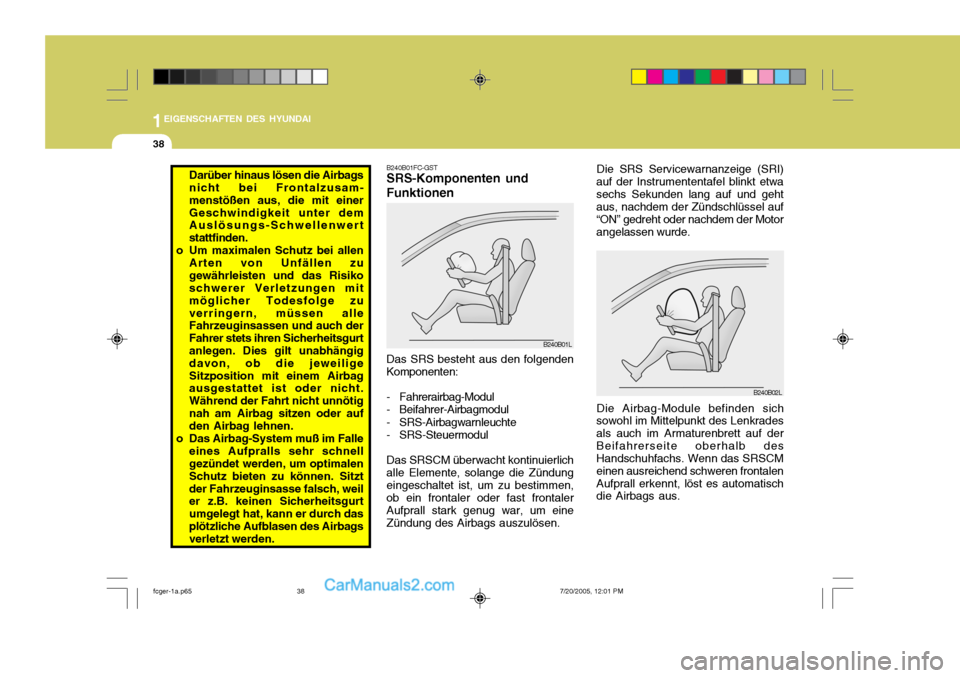

1EIGENSCHAFTEN DES HYUNDAI
38
B240B02L
Die SRS Servicewarnanzeige (SRI)
auf der Instrumententafel blinkt etwa sechs Sekunden lang auf und geht aus, nachdem der Zündschlüssel auf “ON” gedreht oder nachdem der Motorangelassen wurde.
Die Airbag-Module befinden sich
sowohl im Mittelpunkt des Lenkradesals auch im Armaturenbrett auf derBeifahrerseite oberhalb des Handschuhfachs. Wenn das SRSCM einen ausreichend schweren frontalenAufprall erkennt, löst es automatisch die Airbags aus.
B240B01FC-GSTSRS-Komponenten und Funktionen Das SRS besteht aus den folgenden Komponenten:
- Fahrerairbag-Modul
- Beifahrer-Airbagmodul
- SRS-Airbagwarnleuchte
- SRS-Steuermodul Das SRSCM überwacht kontinuierlichalle Elemente, solange die Zündungeingeschaltet ist, um zu bestimmen, ob ein frontaler oder fast frontaler Aufprall stark genug war, um eineZündung des Airbags auszulösen.
B240B01L
Darüber hinaus lösen die Airbags nicht bei Frontalzusam- menstößen aus, die mit einerGeschwindigkeit unter dem Auslösungs-Schwellenwert stattfinden.
o Um maximalen Schutz bei allen Arten von Unfällen zugewährleisten und das Risiko schwerer Verletzungen mit möglicher Todesfolge zuverringern, müssen alle Fahrzeuginsassen und auch der Fahrer stets ihren Sicherheitsgurt anlegen. Dies gilt unabhängig davon, ob die jeweiligeSitzposition mit einem Airbag ausgestattet ist oder nicht. Während der Fahrt nicht unnötignah am Airbag sitzen oder auf den Airbag lehnen.
o Das Airbag-System muß im Falle eines Aufpralls sehr schnellgezündet werden, um optimalen Schutz bieten zu können. Sitztder Fahrzeuginsasse falsch, weil er z.B. keinen Sicherheitsgurt umgelegt hat, kann er durch dasplötzliche Aufblasen des Airbags verletzt werden.
fcger-1a.p65 7/20/2005, 12:01 PM
38

1

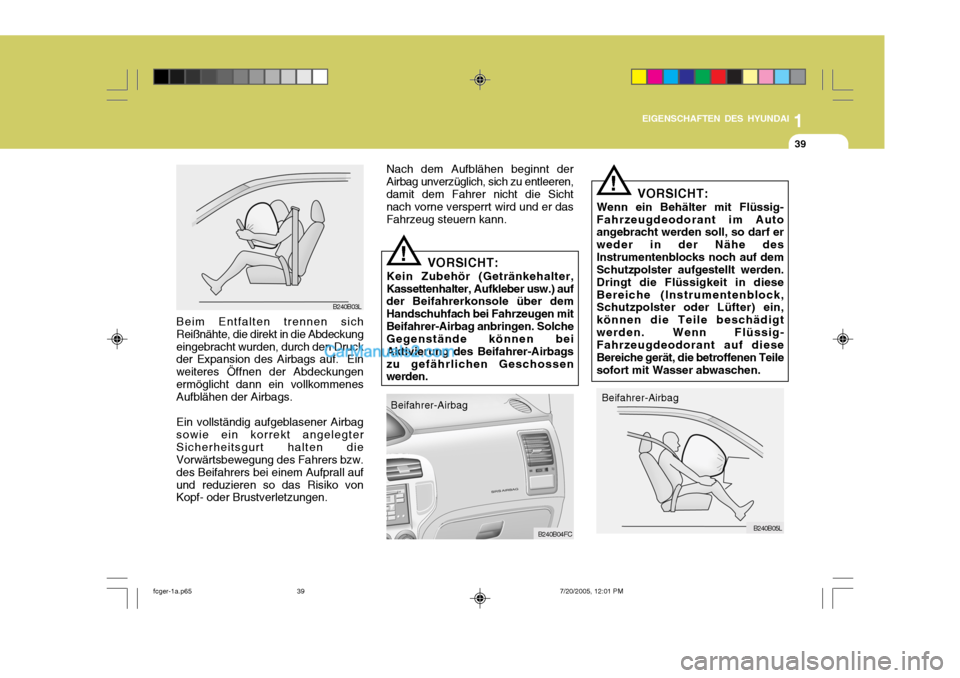

EIGENSCHAFTEN DES HYUNDAI
39
Nach dem Aufblähen beginnt der Airbag unverzüglich, sich zu entleeren,damit dem Fahrer nicht die Sicht nach vorne versperrt wird und er das Fahrzeug steuern kann.
B240B03L
Beim Entfalten trennen sich Reißnähte, die direkt in die Abdeckungeingebracht wurden, durch den Druck der Expansion des Airbags auf. Ein weiteres Öffnen der Abdeckungenermöglicht dann ein vollkommenes Aufblähen der Airbags. Ein vollständig aufgeblasener Airbag sowie ein korrekt angelegterSicherheitsgurt halten die Vorwärtsbewegung des Fahrers bzw. des Beifahrers bei einem Aufprall aufund reduzieren so das Risiko von Kopf- oder Brustverletzungen. VORSICHT:
Wenn ein Behälter mit Flüssig- Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe desInstrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in dieseBereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigtwerden. Wenn Flüssig- Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teilesofort mit Wasser abwaschen.
!
B240B04FC
Beifahrer-Airbag
!
VORSICHT:
Kein Zubehör (Getränkehalter,
Kassettenhalter, Aufkleber usw.) auf der Beifahrerkonsole über dem Handschuhfach bei Fahrzeugen mitBeifahrer-Airbag anbringen. Solche Gegenstände können bei Aktivierung des Beifahrer-Airbagszu gefährlichen Geschossen werden.
B240B05L
Beifahrer-Airbag
fcger-1a.p65
7/20/2005, 12:01 PM
39

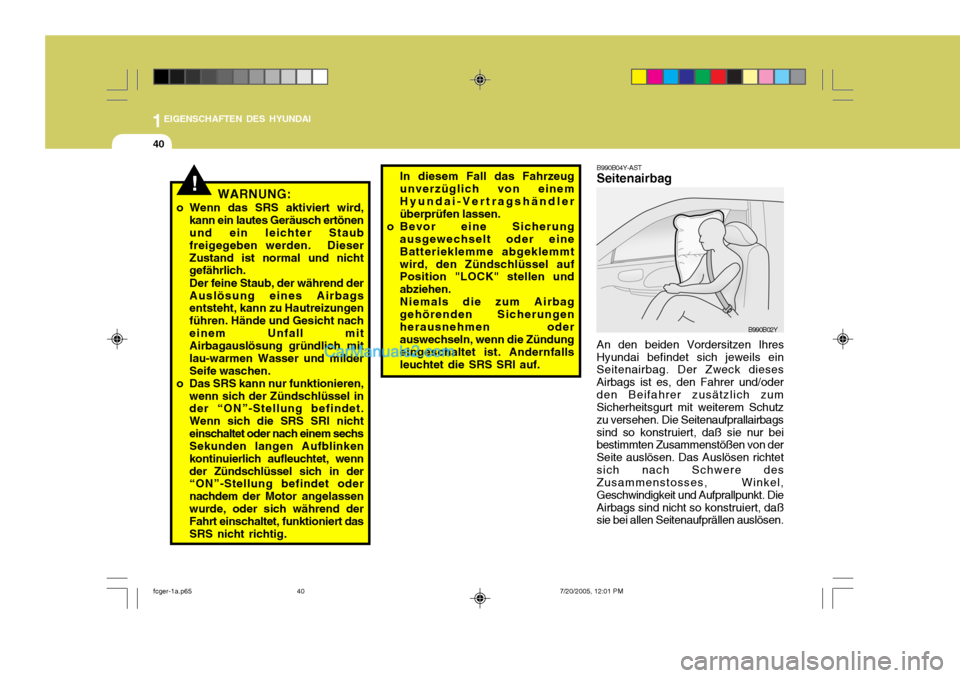

1EIGENSCHAFTEN DES HYUNDAI
40
An den beiden Vordersitzen Ihres
Hyundai befindet sich jeweils ein Seitenairbag. Der Zweck dieses Airbags ist es, den Fahrer und/oderden Beifahrer zusätzlich zum Sicherheitsgurt mit weiterem Schutz zu versehen. Die Seitenaufprallairbagssind so konstruiert, daß sie nur bei bestimmten Zusammenstößen von der Seite auslösen. Das Auslösen richtetsich nach Schwere des Zusammenstosses, Winkel, Geschwindigkeit und Aufprallpunkt. DieAirbags sind nicht so konstruiert, daß sie bei allen Seitenaufprällen auslösen. B990B04Y-ASTSeitenairbag
B990B02Y
In diesem Fall das Fahrzeug unverzüglich von einem Hyundai-Vertragshändler überprüfen lassen.
o Bevor eine Sicherung ausgewechselt oder eineBatterieklemme abgeklemmtwird, den Zündschlüssel auf Position "LOCK" stellen und abziehen.Niemals die zum Airbaggehörenden Sicherungenherausnehmen oder auswechseln, wenn die Zündung eingeschaltet ist. Andernfallsleuchtet die SRS SRI auf.!WARNUNG:
o Wenn das SRS aktiviert wird, kann ein lautes Geräusch ertönen und ein leichter Staub freigegeben werden. DieserZustand ist normal und nicht gefährlich. Der feine Staub, der während der Auslösung eines Airbags entsteht, kann zu Hautreizungen führen. Hände und Gesicht nacheinem Unfall mit Airbagauslösung gründlich mit lau-warmen Wasser und milderSeife waschen.
o Das SRS kann nur funktionieren, wenn sich der Zündschlüssel in der “ON”-Stellung befindet. Wenn sich die SRS SRI nichteinschaltet oder nach einem sechs Sekunden langen Aufblinken kontinuierlich aufleuchtet, wennder Zündschlüssel sich in der “ON”-Stellung befindet oder nachdem der Motor angelassen
wurde, oder sich während der Fahrt einschaltet, funktioniert das SRS nicht richtig.
fcger-1a.p65 7/20/2005, 12:01 PM
40

1

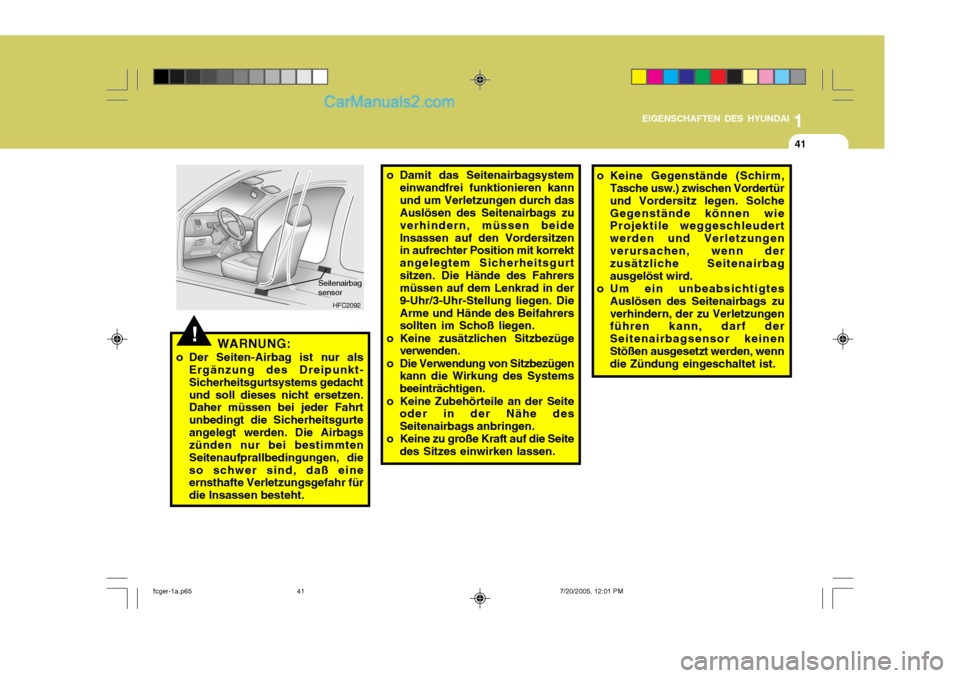

EIGENSCHAFTEN DES HYUNDAI
41
o Damit das Seitenairbagsystem
einwandfrei funktionieren kann und um Verletzungen durch das Auslösen des Seitenairbags zu verhindern, müssen beideInsassen auf den Vordersitzen in aufrechter Position mit korrekt angelegtem Sicherheitsgurtsitzen. Die Hände des Fahrers müssen auf dem Lenkrad in der 9-Uhr/3-Uhr-Stellung liegen. DieArme und Hände des Beifahrers sollten im Schoß liegen.
o Keine zusätzlichen Sitzbezüge verwenden.
o Die Verwendung von Sitzbezügen kann die Wirkung des Systems beeinträchtigen.
o Keine Zubehörteile an der Seite oder in der Nähe desSeitenairbags anbringen.
o Keine zu große Kraft auf die Seite des Sitzes einwirken lassen.
!
HFC2092
Seitenairbag sensor
WARNUNG:
o Der Seiten-Airbag ist nur als Ergänzung des Dreipunkt- Sicherheitsgurtsystems gedachtund soll dieses nicht ersetzen. Daher müssen bei jeder Fahrt unbedingt die Sicherheitsgurteangelegt werden. Die Airbags zünden nur bei bestimmten Seitenaufprallbedingungen, dieso schwer sind, daß eine ernsthafte Verletzungsgefahr für die Insassen besteht.
o Keine Gegenstände (Schirm,
Tasche usw.) zwischen Vordertür und Vordersitz legen. SolcheGegenstände können wie Projektile weggeschleudert werden und Verletzungenverursachen, wenn der zusätzliche Seitenairbag ausgelöst wird.
o Um ein unbeabsichtigtes Auslösen des Seitenairbags zuverhindern, der zu Verletzungen führen kann, darf der Seitenairbagsensor keinenStößen ausgesetzt werden, wenn die Zündung eingeschaltet ist.
fcger-1a.p65 7/20/2005, 12:01 PM
41

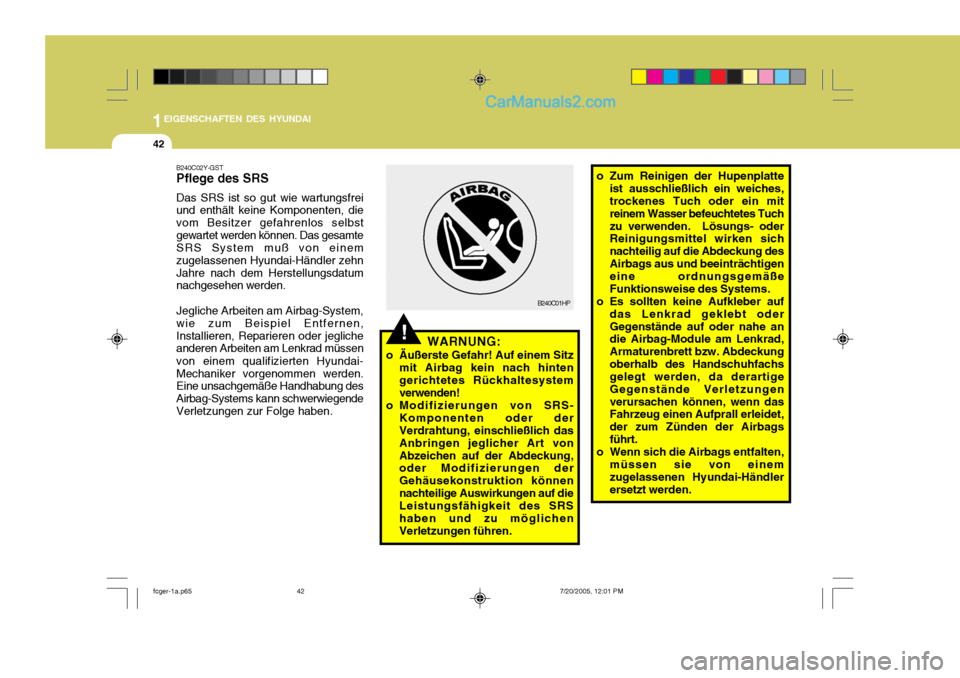

1EIGENSCHAFTEN DES HYUNDAI
42
o Zum Reinigen der Hupenplatte
ist ausschließlich ein weiches, trockenes Tuch oder ein mit reinem Wasser befeuchtetes Tuchzu verwenden. Lösungs- oder Reinigungsmittel wirken sich nachteilig auf die Abdeckung desAirbags aus und beeinträchtigen eine ordnungsgemäße Funktionsweise des Systems.
o Es sollten keine Aufkleber auf das Lenkrad geklebt oderGegenstände auf oder nahe an die Airbag-Module am Lenkrad, Armaturenbrett bzw. Abdeckungoberhalb des Handschuhfachs gelegt werden, da derartige Gegenstände Verletzungenverursachen können, wenn das Fahrzeug einen Aufprall erleidet, der zum Zünden der Airbagsführt.
o Wenn sich die Airbags entfalten, müssen sie von einemzugelassenen Hyundai-Händler ersetzt werden.
B240C02Y-GSTPflege des SRS Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, die vom Besitzer gefahrenlos selbstgewartet werden können. Das gesamte SRS System muß von einem zugelassenen Hyundai-Händler zehnJahre nach dem Herstellungsdatum nachgesehen werden. Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen,Installieren, Reparieren oder jegliche anderen Arbeiten am Lenkrad müssen von einem qualifizierten Hyundai- Mechaniker vorgenommen werden. Eine unsachgemäße Handhabung des Airbag-Systems kann schwerwiegendeVerletzungen zur Folge haben.
!
B240C01HP
WARNUNG:
o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystem verwenden!
o Modifizierungen von SRS- Komponenten oder derVerdrahtung, einschließlich das Anbringen jeglicher Art vonAbzeichen auf der Abdeckung, oder Modifizierungen der Gehäusekonstruktion könnennachteilige Auswirkungen auf die Leistungsfähigkeit des SRS haben und zu möglichenVerletzungen führen.
fcger-1a.p65 7/20/2005, 12:01 PM
42

1

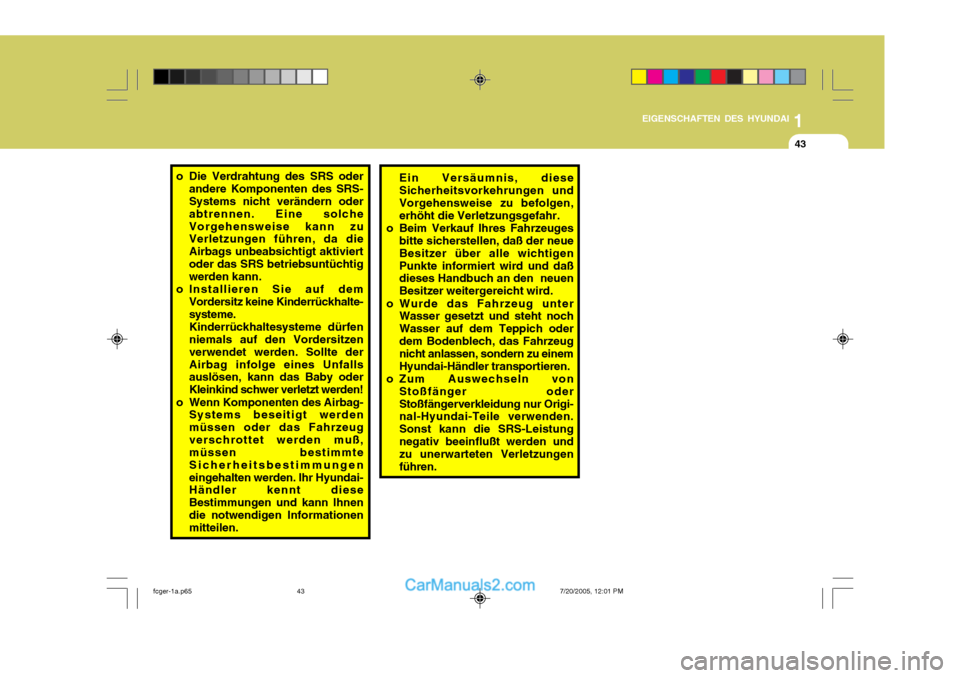

EIGENSCHAFTEN DES HYUNDAI
43
o Die Verdrahtung des SRS oder
andere Komponenten des SRS- Systems nicht verändern oder abtrennen. Eine solcheVorgehensweise kann zu Verletzungen führen, da die Airbags unbeabsichtigt aktiviertoder das SRS betriebsuntüchtig werden kann.
o Installieren Sie auf dem Vordersitz keine Kinderrückhalte-systeme. Kinderrückhaltesysteme dürfen niemals auf den Vordersitzen verwendet werden. Sollte derAirbag infolge eines Unfalls auslösen, kann das Baby oder Kleinkind schwer verletzt werden!
o Wenn Komponenten des Airbag- Systems beseitigt werdenmüssen oder das Fahrzeugverschrottet werden muß, müssen bestimmte Sicherheitsbestimmungeneingehalten werden. Ihr Hyundai- Händler kennt diese Bestimmungen und kann Ihnendie notwendigen Informationen mitteilen. Ein Versäumnis, diese Sicherheitsvorkehrungen undVorgehensweise zu befolgen, erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges bitte sicherstellen, daß der neue Besitzer über alle wichtigenPunkte informiert wird und daß dieses Handbuch an den neuen Besitzer weitergereicht wird.
o Wurde das Fahrzeug unter Wasser gesetzt und steht nochWasser auf dem Teppich oder dem Bodenblech, das Fahrzeug nicht anlassen, sondern zu einemHyundai-Händler transportieren.
o Zum Auswechseln von
Stoßfänger oderStoßfängerverkleidung nur Origi- nal-Hyundai-Teile verwenden. Sonst kann die SRS-Leistungnegativ beeinflußt werden und zu unerwarteten Verletzungen führen.
fcger-1a.p65 7/20/2005, 12:01 PM
43

1EIGENSCHAFTEN DES HYUNDAI

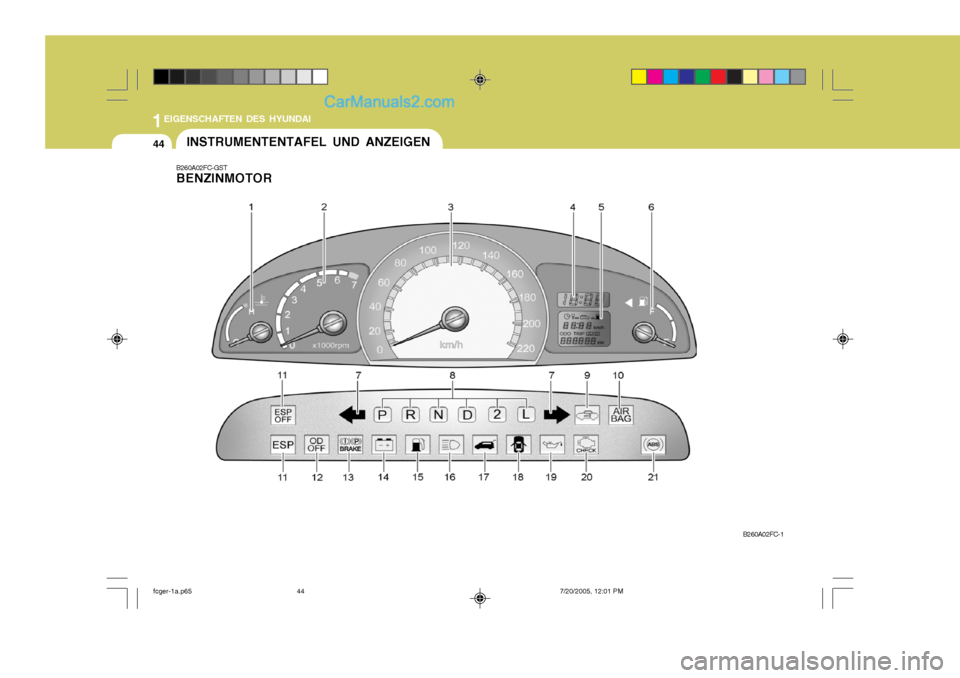

44INSTRUMENTENTAFEL UND ANZEIGEN
B260A02FC-GST BENZINMOTOR
B260A02FC-1
fcger-1a.p657/20/2005, 12:01 PM
44

1

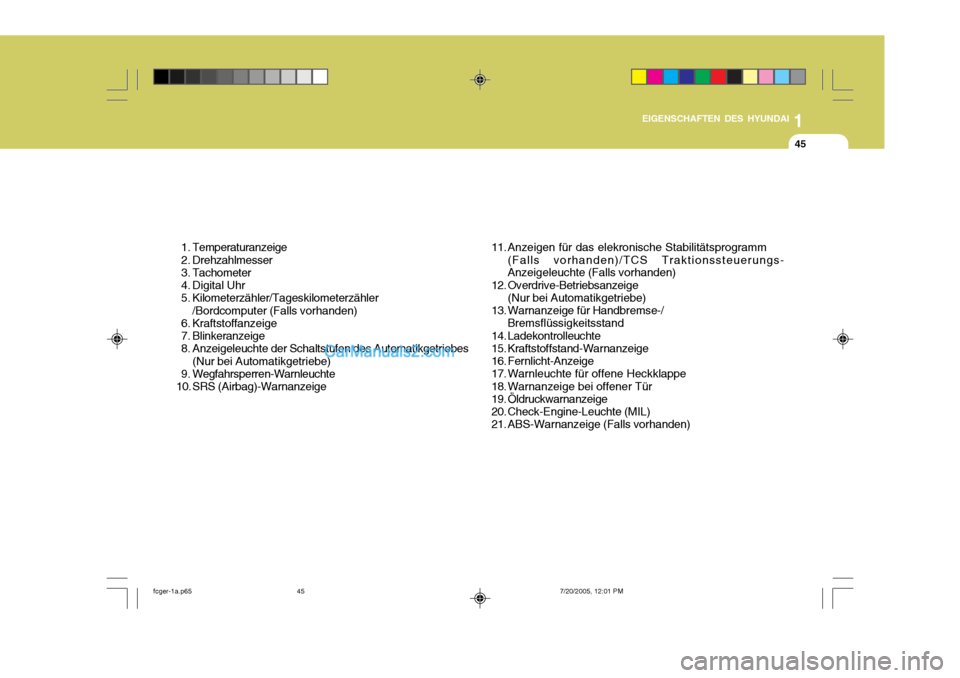

EIGENSCHAFTEN DES HYUNDAI
45
1. Temperaturanzeige
2. Drehzahlmesser
3. Tachometer
4. Digital Uhr
5. Kilometerzähler/Tageskilometerzähler /Bordcomputer (Falls vorhanden)
6. Kraftstoffanzeige
7. Blinkeranzeige
8. Anzeigeleuchte der Schaltstufen des Automatikgetriebes
(Nur bei Automatikgetriebe)
9. Wegfahrsperren-Warnleuchte
10. SRS (Airbag)-Warnanzeige 11. Anzeigen für das elekronische Stabilitätsprogramm
(Falls vorhanden)/TCS Traktionssteuerungs- Anzeigeleuchte (Falls vorhanden)
12. Overdrive-Betriebsanzeige (Nur bei Automatikgetriebe)
13. Warnanzeige für Handbremse-/ Bremsflüssigkeitsstand
14. Ladekontrolleuchte
15. Kraftstoffstand-Warnanzeige
16. Fernlicht-Anzeige
17. Warnleuchte für offene Heckklappe
18. Warnanzeige bei offener Tür
19. Öldruckwarnanzeige
20. Check-Engine-Leuchte (MIL)
21. ABS-Warnanzeige (Falls vorhanden)
