1EIGENSCHAFTEN DES HYUNDAI
6

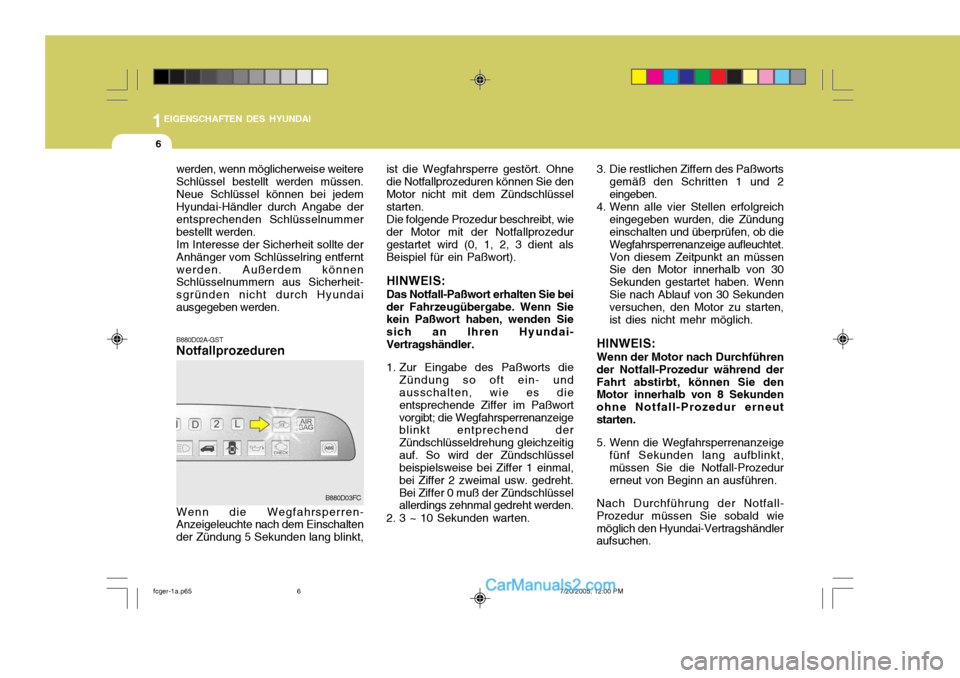

B880D02A-GST Notfallprozeduren
werden, wenn möglicherweise weitere Schlüssel bestellt werden müssen.Neue Schlüssel können bei jedem Hyundai-Händler durch Angabe der entsprechenden Schlüsselnummerbestellt werden.Im Interesse der Sicherheit sollte derAnhänger vom Schlüsselring entferntwerden. Außerdem können Schlüsselnummern aus Sicherheit- sgründen nicht durch Hyundaiausgegeben werden.
B880D03FC
Wenn die Wegfahrsperren- Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt, ist die Wegfahrsperre gestört. Ohnedie Notfallprozeduren können Sie denMotor nicht mit dem Zündschlüssel starten.
Die folgende Prozedur beschreibt, wie
der Motor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient alsBeispiel für ein Paßwort). HINWEIS:
Das Notfall-Paßwort erhalten Sie bei
der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai-Vertragshändler.
1. Zur Eingabe des Paßworts die Zündung so oft ein- und ausschalten, wie es die entsprechende Ziffer im Paßwortvorgibt; die Wegfahrsperrenanzeige blinkt entprechend der Zündschlüsseldrehung gleichzeitigauf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal, bei Ziffer 2 zweimal usw. gedreht.Bei Ziffer 0 muß der Zündschlüssel allerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten. 3. Die restlichen Ziffern des Paßworts
gemäß den Schritten 1 und 2 eingeben.
4. Wenn alle vier Stellen erfolgreich
eingegeben wurden, die Zündung einschalten und überprüfen, ob die Wegfahrsperrenanzeige aufleuchtet.Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben. WennSie nach Ablauf von 30 Sekunden versuchen, den Motor zu starten, ist dies nicht mehr möglich.
HINWEIS: Wenn der Motor nach Durchführen
der Notfall-Prozedur während derFahrt abstirbt, können Sie den Motor innerhalb von 8 Sekunden ohne Notfall-Prozedur erneutstarten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut von Beginn an ausführen.
Nach Durchführung der Notfall-
Prozedur müssen Sie sobald wiemöglich den Hyundai-Vertragshändler aufsuchen.
fcger-1a.p65 7/20/2005, 12:00 PM
6

1
EIGENSCHAFTEN DES HYUNDAI
7
!

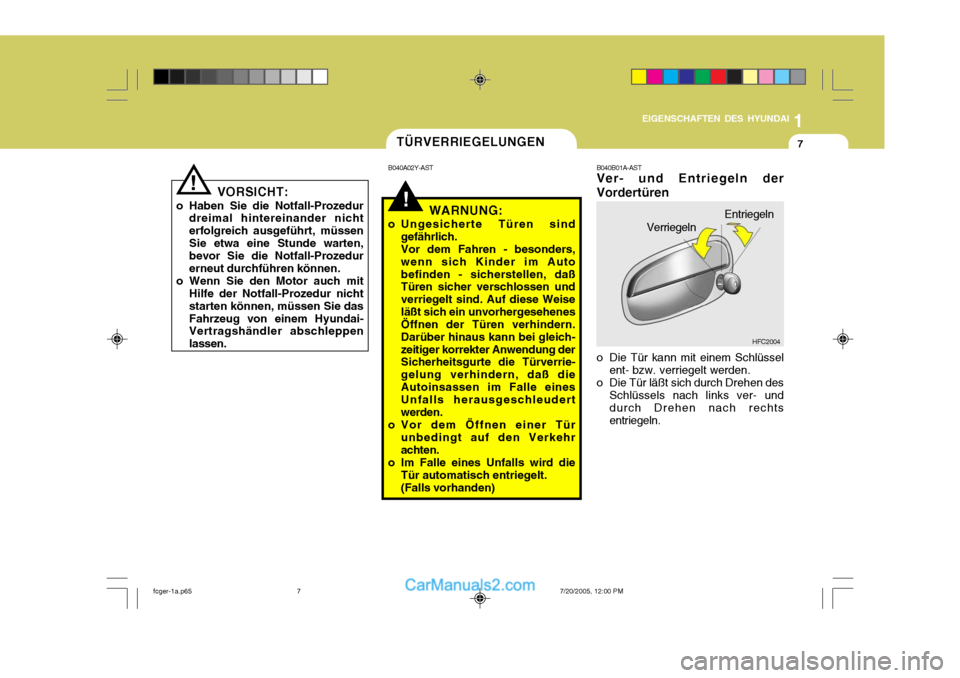

!WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders,wenn sich Kinder im Autobefinden - sicherstellen, daß Türen sicher verschlossen und verriegelt sind. Auf diese Weiseläßt sich ein unvorhergesehenes Öffnen der Türen verhindern. Darüber hinaus kann bei gleich-zeitiger korrekter Anwendung der Sicherheitsgurte die Türverrie- gelung verhindern, daß dieAutoinsassen im Falle eines Unfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür unbedingt auf den Verkehrachten.
o Im Falle eines Unfalls wird die
Tür automatisch entriegelt. (Falls vorhanden)
HFC2004
Verriegeln
Entriegeln
B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel
ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechtsentriegeln.
VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nichterfolgreich ausgeführt, müssenSie etwa eine Stunde warten, bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nichtstarten können, müssen Sie dasFahrzeug von einem Hyundai- Vertragshändler abschleppen lassen.
TÜRVERRIEGELUNGEN
B040A02Y-AST
fcger-1a.p65 7/20/2005, 12:00 PM
7

1EIGENSCHAFTEN DES HYUNDAI
8

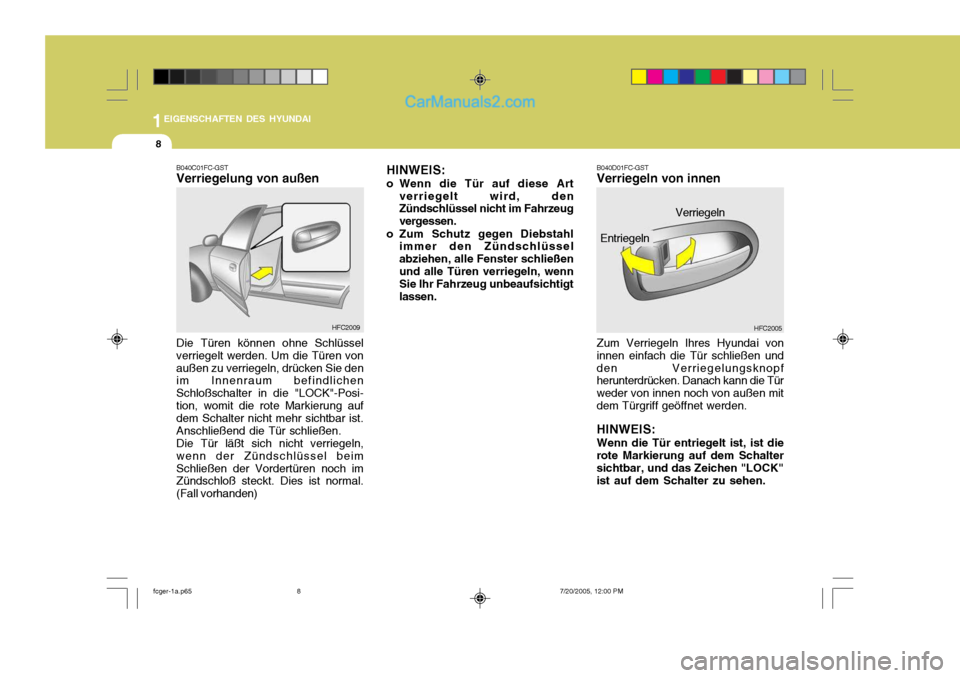

B040C01FC-GST Verriegelung von außen Die Türen können ohne Schlüssel verriegelt werden. Um die Türen vonaußen zu verriegeln, drücken Sie den im Innenraum befindlichen Schloßschalter in die "LOCK"-Posi-tion, womit die rote Markierung auf dem Schalter nicht mehr sichtbar ist. Anschließend die Tür schließen.Die Tür läßt sich nicht verriegeln,wenn der Zündschlüssel beimSchließen der Vordertüren noch im Zündschloß steckt. Dies ist normal. (Fall vorhanden) HINWEIS:
o Wenn die Tür auf diese Art
verriegelt wird, den Zündschlüssel nicht im Fahrzeug vergessen.
o Zum Schutz gegen Diebstahl immer den Zündschlüsselabziehen, alle Fenster schließenund alle Türen verriegeln, wenn Sie Ihr Fahrzeug unbeaufsichtigt lassen.
HFC2009
B040D01FC-GST Verriegeln von innen Zum Verriegeln Ihres Hyundai von
innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken. Danach kann die Tür weder von innen noch von außen mitdem Türgriff geöffnet werden. HINWEIS:
Wenn die Tür entriegelt ist, ist die
rote Markierung auf dem Schalter sichtbar, und das Zeichen "LOCK" ist auf dem Schalter zu sehen. HFC2005
Verriegeln
Entriegeln
fcger-1a.p65
7/20/2005, 12:00 PM
8

1
EIGENSCHAFTEN DES HYUNDAI
9

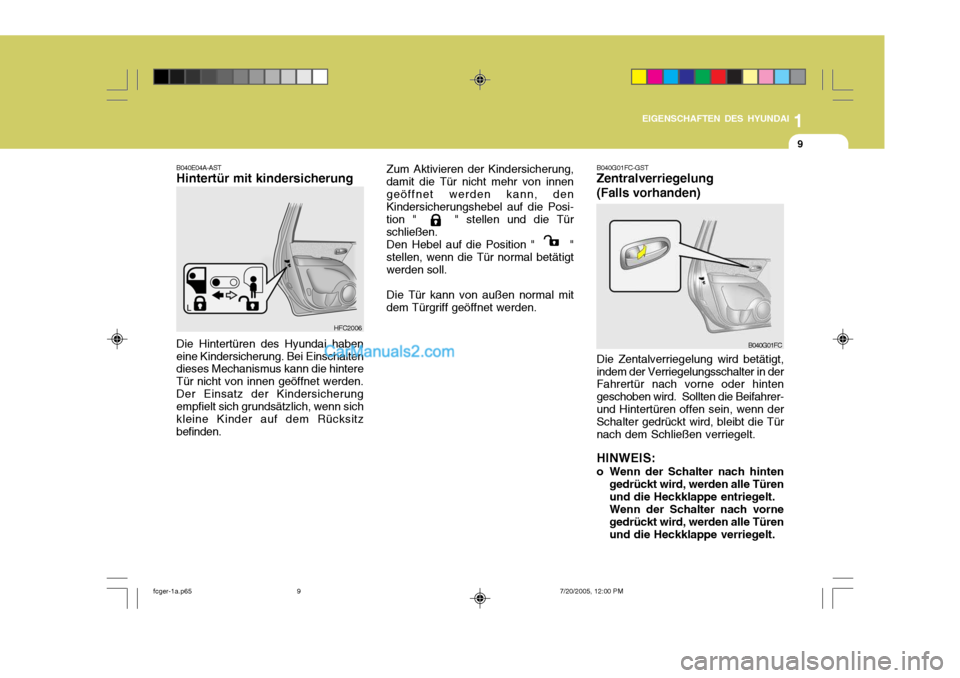

B040E04A-AST Hintertür mit kindersicherung Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten dieses Mechanismus kann die hintere Tür nicht von innen geöffnet werden.Der Einsatz der Kindersicherung empfielt sich grundsätzlich, wenn sich kleine Kinder auf dem Rücksitzbefinden.
HFC2006 Zum Aktivieren der Kindersicherung,
damit die Tür nicht mehr von innen geöffnet werden kann, den Kindersicherungshebel auf die Posi- tion " " stellen und die Türschließen. Den Hebel auf die Position " "
stellen, wenn die Tür normal betätigtwerden soll.
Die Tür kann von außen normal mit
dem Türgriff geöffnet werden.
B040G01FC-GST Zentralverriegelung (Falls vorhanden) Die Zentalverriegelung wird betätigt, indem der Verriegelungsschalter in der Fahrertür nach vorne oder hinten geschoben wird. Sollten die Beifahrer-und Hintertüren offen sein, wenn der Schalter gedrückt wird, bleibt die Tür nach dem Schließen verriegelt. HINWEIS:
o Wenn der Schalter nach hinten
gedrückt wird, werden alle Türen und die Heckklappe entriegelt.Wenn der Schalter nach vornegedrückt wird, werden alle Türenund die Heckklappe verriegelt.
B040G01FC
fcger-1a.p65 7/20/2005, 12:00 PM
9

1EIGENSCHAFTEN DES HYUNDAI
10

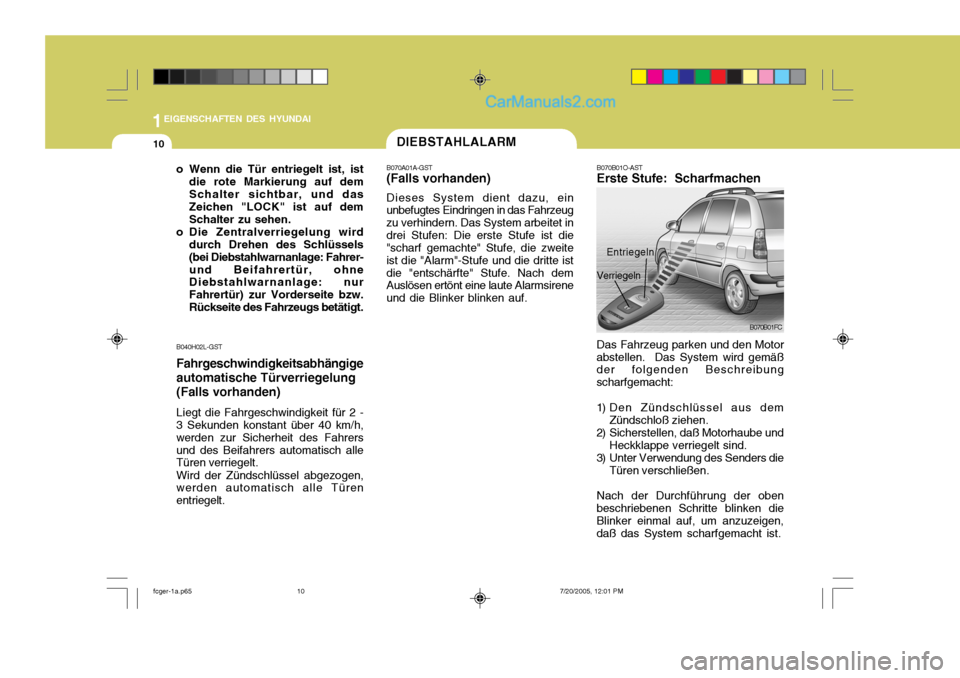

o Wenn die Tür entriegelt ist, istdie rote Markierung auf dem Schalter sichtbar, und das Zeichen "LOCK" ist auf dem Schalter zu sehen.
o Die Zentralverriegelung wird durch Drehen des Schlüssels(bei Diebstahlwarnanlage: Fahrer-und Beifahrertür, ohne Diebstahlwarnanlage: nur Fahrertür) zur Vorderseite bzw.Rückseite des Fahrzeugs betätigt.
B040H02L-GST Fahrgeschwindigkeitsabhängige automatische Türverriegelung
(Falls vorhanden) Liegt die Fahrgeschwindigkeit für 2 - 3 Sekunden konstant über 40 km/h, werden zur Sicherheit des Fahrersund des Beifahrers automatisch alle Türen verriegelt. Wird der Zündschlüssel abgezogen, werden automatisch alle Türen entriegelt.DIEBSTAHLALARM B070B01O-AST Erste Stufe: Scharfmachen
Entriegeln
Das Fahrzeug parken und den Motor
abstellen. Das System wird gemäßder folgenden Beschreibung scharfgemacht:
1) Den Zündschlüssel aus dem Zündschloß ziehen.
2) Sicherstellen, daß Motorhaube und
Heckklappe verriegelt sind.
3) Unter Verwendung des Senders die
Türen verschließen.
Nach der Durchführung der oben
beschriebenen Schritte blinken die Blinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. B070B01FC
Verriegeln
B070A01A-GST (Falls vorhanden) Dieses System dient dazu, ein
unbefugtes Eindringen in das Fahrzeug zu verhindern. Das System arbeitet indrei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite ist die "Alarm"-Stufe und die dritte istdie "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsirene und die Blinker blinken auf.
fcger-1a.p65 7/20/2005, 12:01 PM
10

1
EIGENSCHAFTEN DES HYUNDAI
11
!

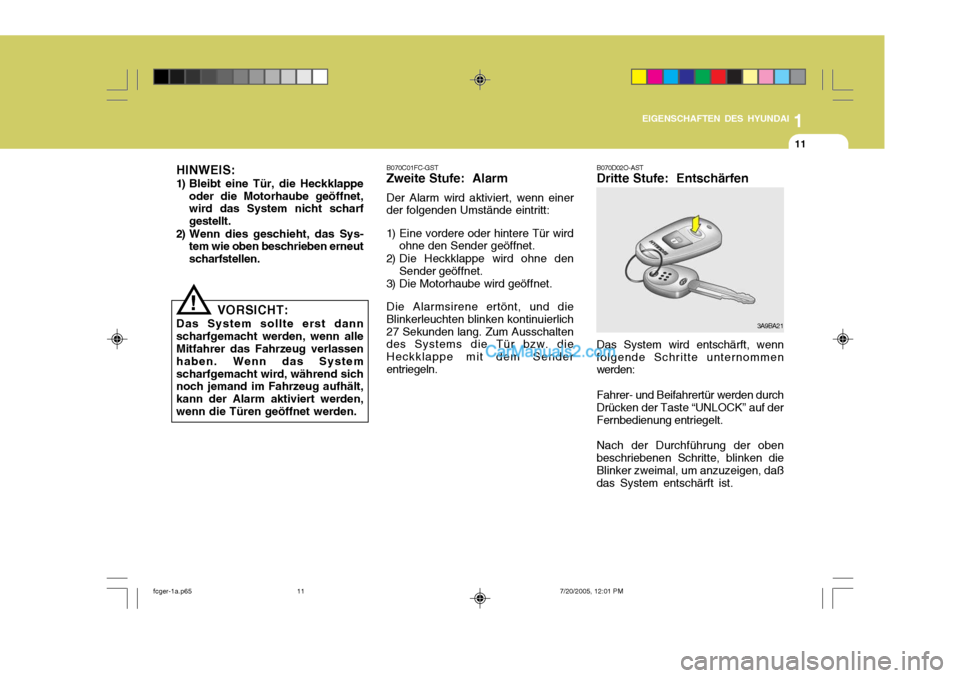

HINWEIS:
1) Bleibt eine Tür, die Heckklappe
oder die Motorhaube geöffnet, wird das System nicht scharf gestellt.
2) Wenn dies geschieht, das Sys- tem wie oben beschrieben erneutscharfstellen.
VORSICHT:
Das System sollte erst dannscharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassen haben. Wenn das Systemscharfgemacht wird, während sich noch jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden,wenn die Türen geöffnet werden. B070C01FC-GST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn einer
der folgenden Umstände eintritt:
1) Eine vordere oder hintere Tür wird ohne den Sender geöffnet.
2) Die Heckklappe wird ohne den Sender geöffnet.
3) Die Motorhaube wird geöffnet.
Die Alarmsirene ertönt, und die
Blinkerleuchten blinken kontinuierlich 27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Senderentriegeln.
B070D02O-AST Dritte Stufe: Entschärfen Das System wird entschärft, wenn folgende Schritte unternommen werden: Fahrer- und Beifahrertür werden durch Drücken der Taste “UNLOCK” auf derFernbedienung entriegelt. Nach der Durchführung der oben beschriebenen Schritte, blinken die Blinker zweimal, um anzuzeigen, daßdas System entschärft ist. 3A9BA21
fcger-1a.p65
7/20/2005, 12:01 PM
11

1EIGENSCHAFTEN DES HYUNDAI
12
!

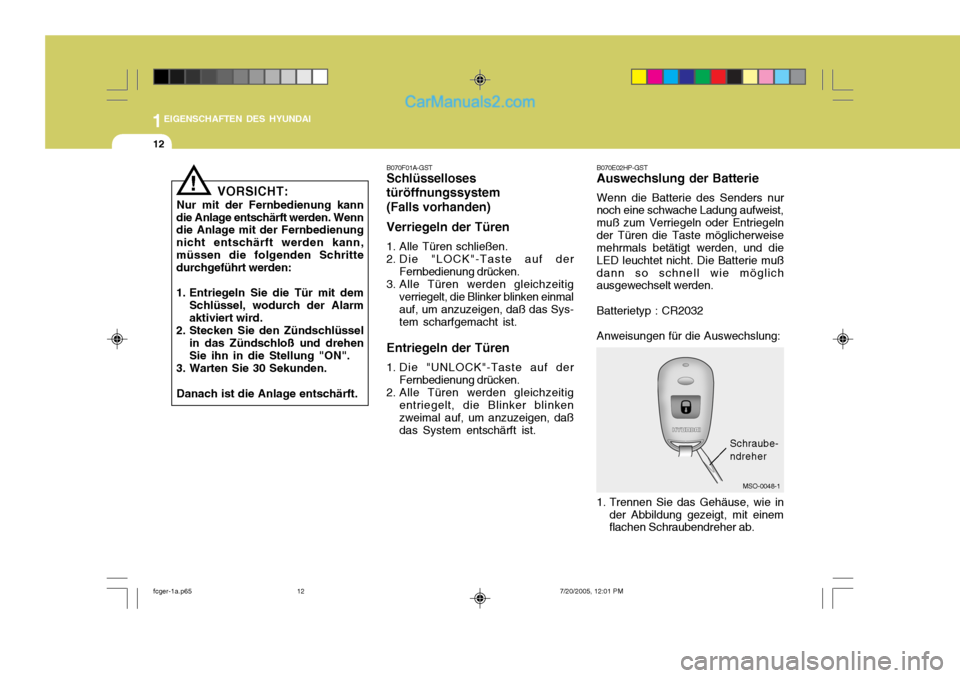

VORSICHT:
Nur mit der Fernbedienung kann
die Anlage entschärft werden. Wenn die Anlage mit der Fernbedienung nicht entschärft werden kann,müssen die folgenden Schritte durchgeführt werden:
1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel
in das Zündschloß und drehen Sie ihn in die Stellung "ON".
3. Warten Sie 30 Sekunden.
Danach ist die Anlage entschärft. B070F01A-GSTSchlüsselloses türöffnungssystem (Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "LOCK"-Taste auf der Fernbedienung drücken.
3. Alle Türen werden gleichzeitig
verriegelt, die Blinker blinken einmal auf, um anzuzeigen, daß das Sys- tem scharfgemacht ist.
Entriegeln der Türen
1. Die "UNLOCK"-Taste auf der Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinkenzweimal auf, um anzuzeigen, daßdas System entschärft ist.
MSO-0048-1
B070E02HP-GST Auswechslung der Batterie Wenn die Batterie des Senders nur
noch eine schwache Ladung aufweist, muß zum Verriegeln oder Entriegelnder Türen die Taste möglicherweise mehrmals betätigt werden, und die LED leuchtet nicht. Die Batterie mußdann so schnell wie möglich ausgewechselt werden.
Batterietyp : CR2032 Anweisungen für die Auswechslung:
1. Trennen Sie das Gehäuse, wie in der Abbildung gezeigt, mit einem flachen Schraubendreher ab. Schraube- ndreher
fcger-1a.p65
7/20/2005, 12:01 PM
12

1
EIGENSCHAFTEN DES HYUNDAI
13

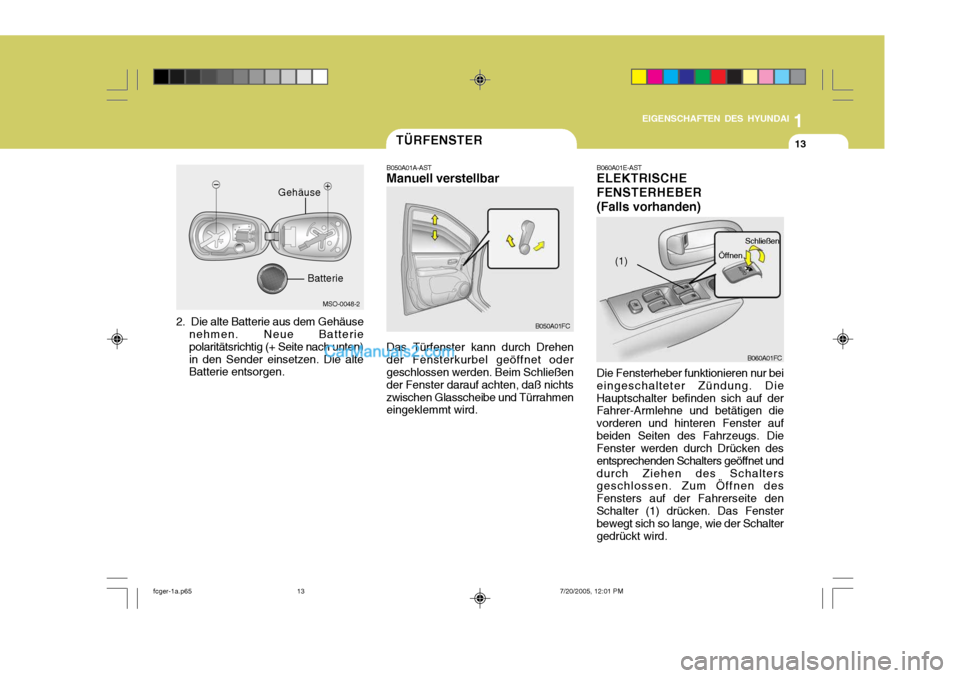

2. Die alte Batterie aus dem Gehäuse
nehmen. Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alte Batterie entsorgen. MSO-0048-2
Gehäuse
Batterie
TÜRFENSTER
B050A01A-AST Manuell verstellbar
B050A01FC
Das Türfenster kann durch Drehen
der Fensterkurbel geöffnet oder geschlossen werden. Beim Schließen der Fenster darauf achten, daß nichtszwischen Glasscheibe und Türrahmen eingeklemmt wird. B060A01E-AST
ELEKTRISCHE FENSTERHEBER
(Falls vorhanden)
Die Fensterheber funktionieren nur bei eingeschalteter Zündung. DieHauptschalter befinden sich auf der Fahrer-Armlehne und betätigen die vorderen und hinteren Fenster aufbeiden Seiten des Fahrzeugs. Die Fenster werden durch Drücken des entsprechenden Schalters geöffnet unddurch Ziehen des Schalters geschlossen. Zum Öffnen des Fensters auf der Fahrerseite denSchalter (1) drücken. Das Fenster bewegt sich so lange, wie der Schalter gedrückt wird.
B060A01FC
(1) Schließen
Öffnen
