2005 Hyundai Matrix Betriebsanleitung (in German)

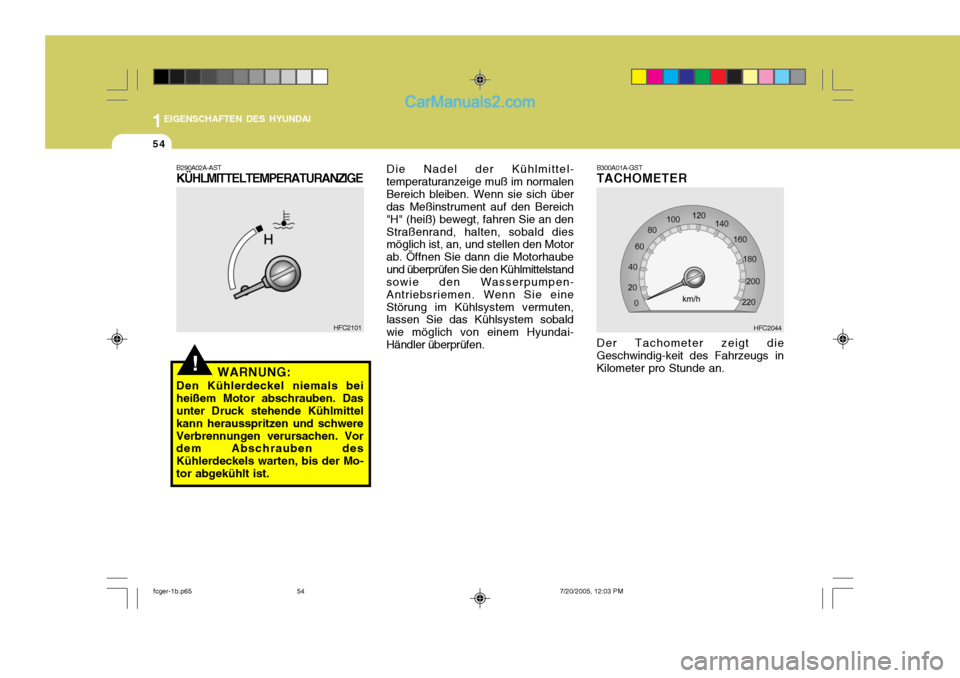

1EIGENSCHAFTEN DES HYUNDAI
54
!
B290A02A-AST KÜHLMITTELTEMPERATURANZIGE
WARNUNG:
Den Kühlerdeckel niemals bei heißem Motor abschrauben. Das unter Druck stehende Kühlmittel kann herausspritzen und schwereVerbrennungen verursachen. Vor dem Abschrauben des Kühlerdeckels warten, bis der Mo-tor abgekühlt ist.
HFC2101 Die Nadel der Kühlmittel-
temperaturanzeige muß im normalen Bereich bleiben. Wenn sie sich über das Meßinstrument auf den Bereich "H" (heiß) bewegt, fahren Sie an denStraßenrand, halten, sobald dies möglich ist, an, und stellen den Motor ab. Öffnen Sie dann die Motorhaubeund überprüfen Sie den Kühlmittelstand sowie den Wasserpumpen- Antriebsriemen. Wenn Sie eineStörung im Kühlsystem vermuten, lassen Sie das Kühlsystem sobald wie möglich von einem Hyundai-Händler überprüfen. B300A01A-GST TACHOMETER
Der Tachometer zeigt die
Geschwindig-keit des Fahrzeugs in Kilometer pro Stunde an.HFC2044
fcger-1b.p65 7/20/2005, 12:03 PM
54

1
EIGENSCHAFTEN DES HYUNDAI
55
1
EIGENSCHAFTEN DES HYUNDAI
55
1
EIGENSCHAFTEN DES HYUNDAI
55

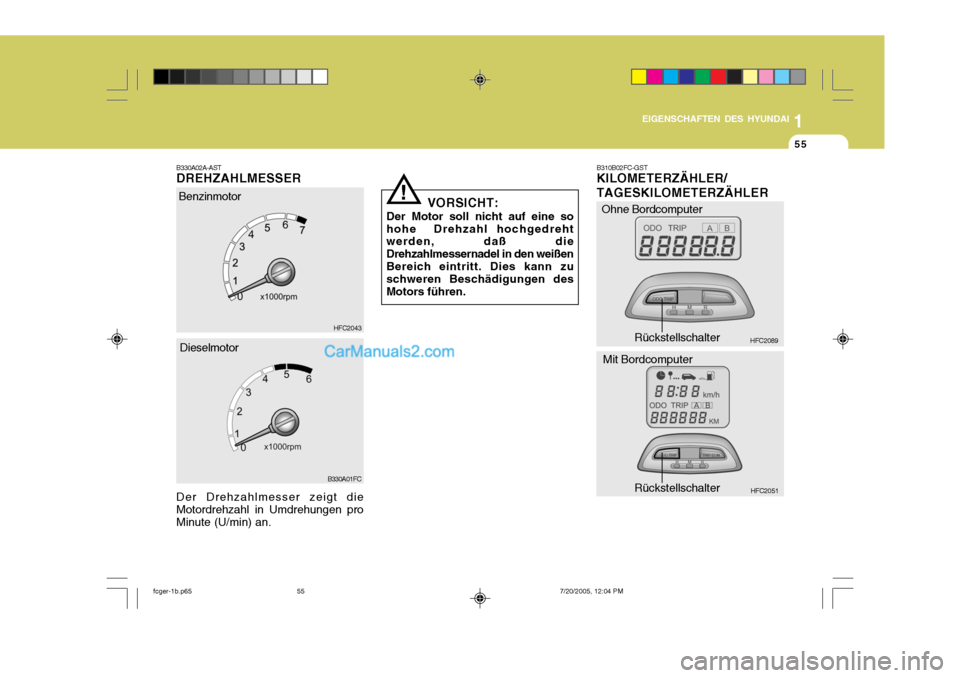

B330A02A-AST DREHZAHLMESSER Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute (U/min) an.
HFC2043
B330A01FC
!
Benzinmotor
Dieselmotor B310B02FC-GST KILOMETERZÄHLER/ TAGESKILOMETERZÄHLER
HFC2089
HFC2051
Ohne Bordcomputer
Rückstellschalter
Rückstellschalter
VORSICHT:
Der Motor soll nicht auf eine so
hohe Drehzahl hochgedreht werden, daß die Drehzahlmessernadel in den weißenBereich eintritt. Dies kann zu schweren Beschädigungen des Motors führen.
Mit Bordcomputer
fcger-1b.p65 7/20/2005, 12:04 PM
55

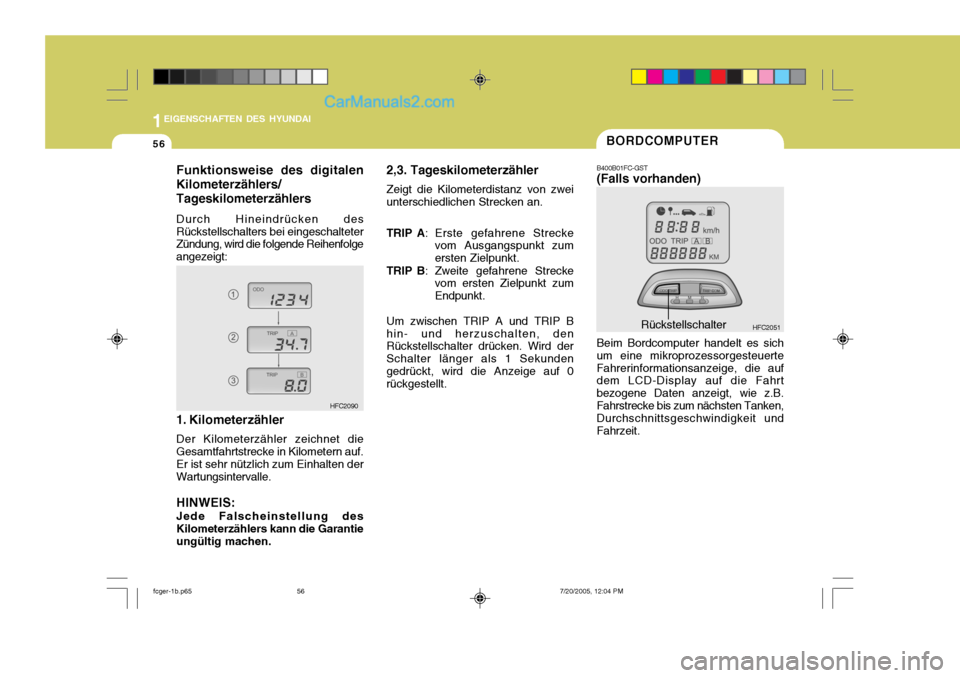

1EIGENSCHAFTEN DES HYUNDAI
56
HFC2090
1. Kilometerzähler Der Kilometerzähler zeichnet die Gesamtfahrtstrecke in Kilometern auf. Er ist sehr nützlich zum Einhalten derWartungsintervalle. HINWEIS: Jede Falscheinstellung des Kilometerzählers kann die Garantie ungültig machen.
BORDCOMPUTER
B400B01FC-GST (Falls vorhanden)
Beim Bordcomputer handelt es sich um eine mikroprozessorgesteuerteFahrerinformationsanzeige, die auf dem LCD-Display auf die Fahrt bezogene Daten anzeigt, wie z.B.Fahrstrecke bis zum nächsten Tanken, Durchschnittsgeschwindigkeit und Fahrzeit. HFC2051
Rückstellschalter
Funktionsweise des digitalen Kilometerzählers/ Tageskilometerzählers Durch Hineindrücken des Rückstellschalters bei eingeschalteter Zündung, wird die folgende Reihenfolge angezeigt: 2,3. Tageskilometerzähler
Zeigt die Kilometerdistanz von zwei
unterschiedlichen Strecken an. TRIP A : Erste gefahrene Strecke
vom Ausgangspunkt zum ersten Zielpunkt.
TRIP B : Zweite gefahrene Strecke
vom ersten Zielpunkt zumEndpunkt.
Um zwischen TRIP A und TRIP B
hin- und herzuschalten, den Rückstellschalter drücken. Wird der Schalter länger als 1 Sekunden gedrückt, wird die Anzeige auf 0 rückgestellt.
fcger-1b.p65 7/20/2005, 12:04 PM
56

1
EIGENSCHAFTEN DES HYUNDAI
57
1
EIGENSCHAFTEN DES HYUNDAI
57
1
EIGENSCHAFTEN DES HYUNDAI
57

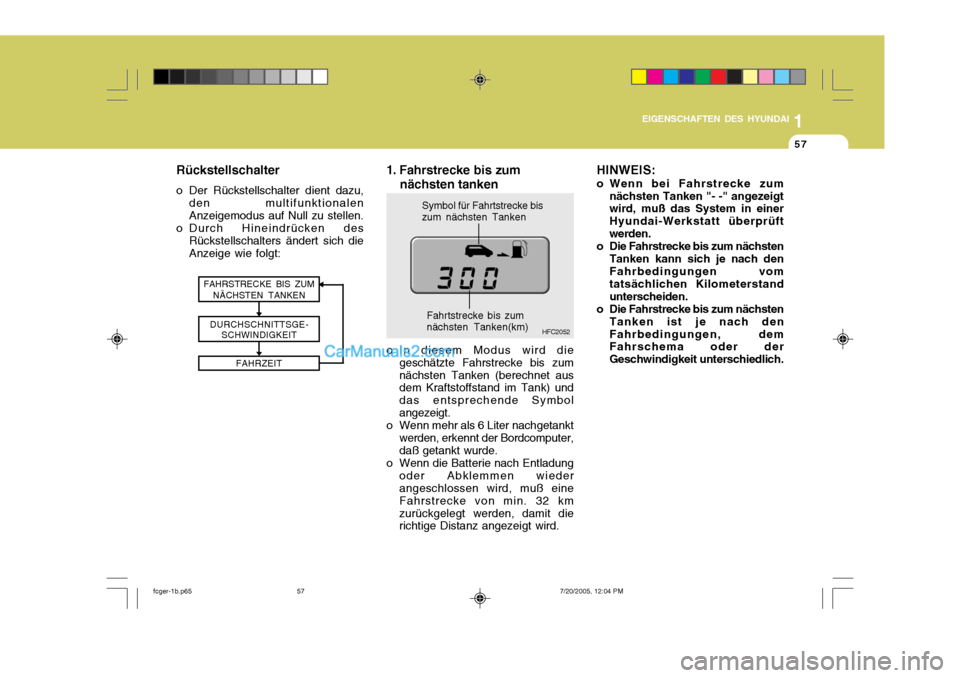

FAHRSTRECKE BIS ZUM NÄCHSTEN TANKEN
DURCHSCHNITTSGE- SCHWINDIGKEIT
FAHRZEIT
1. Fahrstrecke bis zum nächsten tanken
HFC2052
Symbol für Fahrtstrecke bis
zum nächsten Tanken
Fahrtstrecke bis zum nächsten Tanken(km)
o In diesem Modus wird die geschätzte Fahrstrecke bis zum nächsten Tanken (berechnet aus dem Kraftstoffstand im Tank) und das entsprechende Symbolangezeigt.
o Wenn mehr als 6 Liter nachgetankt werden, erkennt der Bordcomputer, daß getankt wurde.
o Wenn die Batterie nach Entladung oder Abklemmen wiederangeschlossen wird, muß eine Fahrstrecke von min. 32 kmzurückgelegt werden, damit die richtige Distanz angezeigt wird.
Rückstellschalter
o Der Rückstellschalter dient dazu,
den multifunktionalen Anzeigemodus auf Null zu stellen.
o Durch Hineindrücken des Rückstellschalters ändert sich die Anzeige wie folgt: HINWEIS:
o Wenn bei Fahrstrecke zum
nächsten Tanken "- -" angezeigt wird, muß das System in einer Hyundai-Werkstatt überprüftwerden.
o Die Fahrstrecke bis zum nächsten Tanken kann sich je nach denFahrbedingungen vom tatsächlichen Kilometerstand unterscheiden.
o Die Fahrstrecke bis zum nächsten Tanken ist je nach denFahrbedingungen, dem Fahrschema oder der Geschwindigkeit unterschiedlich.
fcger-1b.p65 7/20/2005, 12:04 PM
57

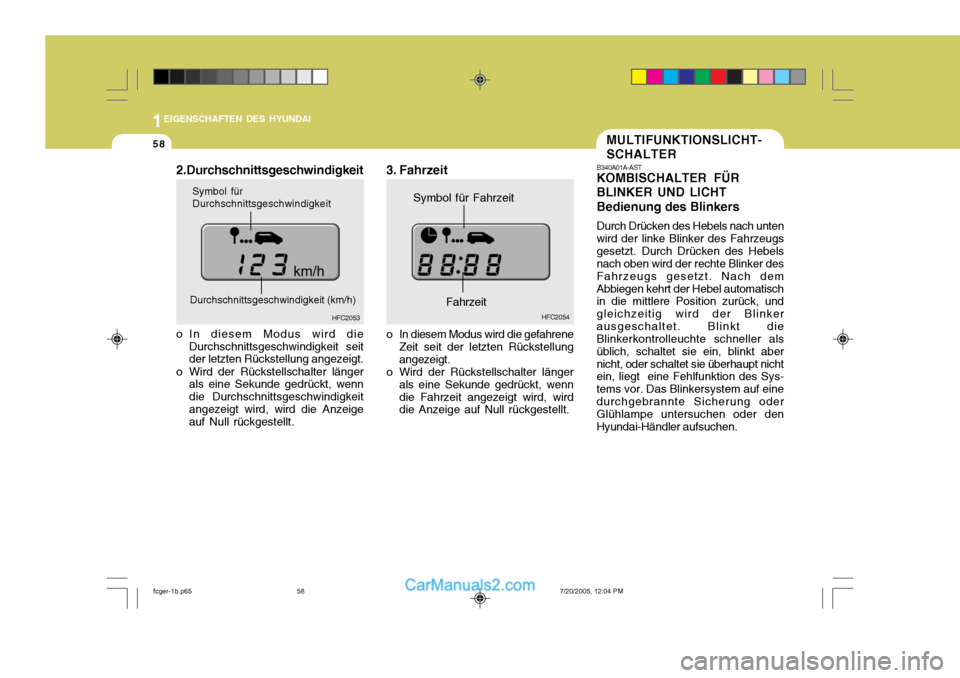

1EIGENSCHAFTEN DES HYUNDAI
58
HFC2054
Symbol für Fahrzeit
Fahrzeit
MULTIFUNKTIONSLICHT- SCHALTER
B340A01A-AST KOMBISCHALTER FÜR BLINKER UND LICHTBedienung des Blinkers Durch Drücken des Hebels nach unten
wird der linke Blinker des Fahrzeugs gesetzt. Durch Drücken des Hebels nach oben wird der rechte Blinker des Fahrzeugs gesetzt. Nach demAbbiegen kehrt der Hebel automatisch in die mittlere Position zurück, und gleichzeitig wird der Blinkerausgeschaltet. Blinkt die Blinkerkontrolleuchte schneller als üblich, schaltet sie ein, blinkt abernicht, oder schaltet sie überhaupt nicht ein, liegt eine Fehlfunktion des Sys- tems vor. Das Blinkersystem auf einedurchgebrannte Sicherung oder Glühlampe untersuchen oder den Hyundai-Händler aufsuchen.
2.Durchschnittsgeschwindigkeit
o In diesem Modus wird die
Durchschnittsgeschwindigkeit seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter länger als eine Sekunde gedrückt, wenn die Durchschnittsgeschwindigkeitangezeigt wird, wird die Anzeige auf Null rückgestellt.
HFC2053
Symbol für Durchschnittsgeschwindigkeit
Durchschnittsgeschwindigkeit (km/h) 3. Fahrzeit
o In diesem Modus wird die gefahrene Zeit seit der letzten Rückstellung angezeigt.
o Wird der Rückstellschalter länger als eine Sekunde gedrückt, wenndie Fahrzeit angezeigt wird, wird die Anzeige auf Null rückgestellt.
fcger-1b.p65 7/20/2005, 12:04 PM
58

1
EIGENSCHAFTEN DES HYUNDAI
59
1
EIGENSCHAFTEN DES HYUNDAI
59
1
EIGENSCHAFTEN DES HYUNDAI
59

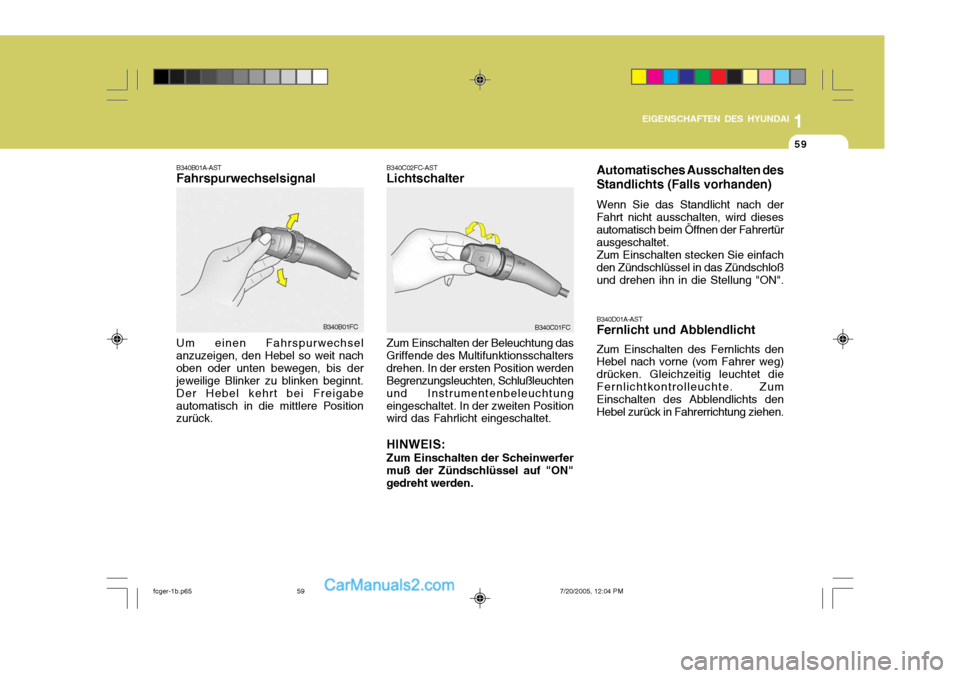

B340C02FC-AST Lichtschalter Zum Einschalten der Beleuchtung das
Griffende des Multifunktionsschalters drehen. In der ersten Position werden Begrenzungsleuchten, Schlußleuchten und Instrumentenbeleuchtungeingeschaltet. In der zweiten Position wird das Fahrlicht eingeschaltet. HINWEIS:
Zum Einschalten der Scheinwerfer
muß der Zündschlüssel auf "ON" gedreht werden. B340C01FC
Automatisches Ausschalten des Standlichts (Falls vorhanden) Wenn Sie das Standlicht nach der Fahrt nicht ausschalten, wird diesesautomatisch beim Öffnen der Fahrertür ausgeschaltet. Zum Einschalten stecken Sie einfach den Zündschlüssel in das Zündschloß und drehen ihn in die Stellung "ON". B340D01A-AST Fernlicht und Abblendlicht Zum Einschalten des Fernlichts den Hebel nach vorne (vom Fahrer weg) drücken. Gleichzeitig leuchtet dieFernlichtkontrolleuchte. Zum Einschalten des Abblendlichts den Hebel zurück in Fahrerrichtung ziehen.B340B01A-AST Fahrspurwechselsignal Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nachoben oder unten bewegen, bis der jeweilige Blinker zu blinken beginnt. Der Hebel kehrt bei Freigabeautomatisch in die mittlere Position zurück.
B340B01FC
fcger-1b.p65
7/20/2005, 12:04 PM
59

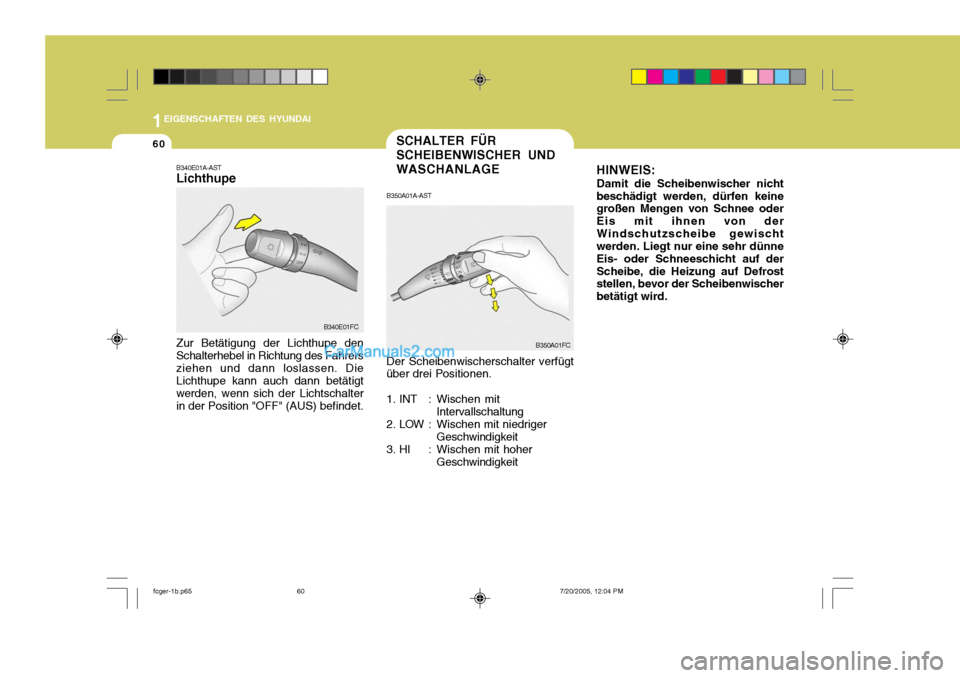

1EIGENSCHAFTEN DES HYUNDAI
60SCHALTER FÜR SCHEIBENWISCHER UNDWASCHANLAGE
B350A01A-AST Der Scheibenwischerschalter verfügt über drei Positionen.
1. INT : Wischen mit Intervallschaltung
2. LOW : Wischen mit niedriger Geschwindigkeit
3. HI : Wischen mit hoher Geschwindigkeit B350A01FCHINWEIS:
Damit die Scheibenwischer nicht beschädigt werden, dürfen keine großen Mengen von Schnee oder Eis mit ihnen von derWindschutzscheibe gewischt werden. Liegt nur eine sehr dünne Eis- oder Schneeschicht auf derScheibe, die Heizung auf Defrost stellen, bevor der Scheibenwischer betätigt wird.
B340E01A-AST Lichthupe Zur Betätigung der Lichthupe den Schalterhebel in Richtung des Fahrersziehen und dann loslassen. Die Lichthupe kann auch dann betätigt werden, wenn sich der Lichtschalterin der Position "OFF" (AUS) befindet. B340E01FC
fcger-1b.p65
7/20/2005, 12:04 PM
60

1
EIGENSCHAFTEN DES HYUNDAI
61
1
EIGENSCHAFTEN DES HYUNDAI
61
1
EIGENSCHAFTEN DES HYUNDAI
61

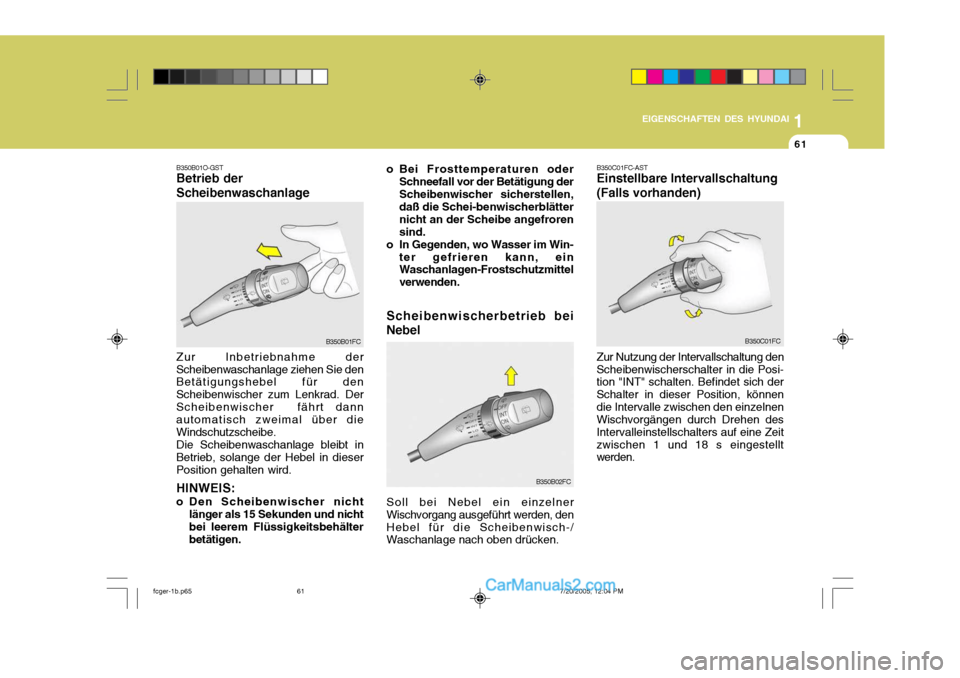

HINWEIS:
o Den Scheibenwischer nicht länger als 15 Sekunden und nicht bei leerem Flüssigkeitsbehälterbetätigen. Scheibenwischerbetrieb bei
Nebel
Soll bei Nebel ein einzelner
Wischvorgang ausgeführt werden, denHebel für die Scheibenwisch-/ Waschanlage nach oben drücken.
B350B02FC
B350C01FC-AST Einstellbare Intervallschaltung
(Falls vorhanden)
Zur Nutzung der Intervallschaltung den
Scheibenwischerschalter in die Posi- tion "INT" schalten. Befindet sich der Schalter in dieser Position, könnendie Intervalle zwischen den einzelnen Wischvorgängen durch Drehen des Intervalleinstellschalters auf eine Zeitzwischen 1 und 18 s eingestellt werden. B350C01FCB350B01O-GST Betrieb der Scheibenwaschanlage Zur Inbetriebnahme der
Scheibenwaschanlage ziehen Sie den Betätigungshebel für den Scheibenwischer zum Lenkrad. DerScheibenwischer fährt dann automatisch zweimal über die Windschutzscheibe. Die Scheibenwaschanlage bleibt in
Betrieb, solange der Hebel in dieserPosition gehalten wird. B350B01FCo Bei Frosttemperaturen oder
Schneefall vor der Betätigung derScheibenwischer sicherstellen, daß die Schei-benwischerblätter nicht an der Scheibe angefrorensind.
o In Gegenden, wo Wasser im Win-
ter gefrieren kann, ein Waschanlagen-Frostschutzmittel verwenden.
fcger-1b.p65 7/20/2005, 12:04 PM
61
