2005 Hyundai Matrix Betriebsanleitung (in German)

4
KORROSIONSSCHUTZ & PFLEGE
5
Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einemneutralen Reinigungsmittel gesäubert werden. Keine Scheuermittel verwenden. Blanke Metallflächenmüssen durch Reinigung, Polieren und Einwachsen geschützt werden. Da Aluminium korrodiert, müssen Räderaus Aluminiumlegierung im Winter besonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, die Räder gründlich reinigen. Nach dem Waschen muß das Fahrzeug gründlich abgespült werden. Trocknet Seifenwasser auf dem Lack,kommt es zu Streifenbildung.Um den Fahrzeuglack gegenBeschädigung und Korrosion zu schützen, muß das Fahrzeug (mindestens einmal im Monat) gereinigtwerden. Dabei besonders auf das Entfernen von Salz, Schlamm und anderen Substanzen an der Unterseiteder Fahrzeugspritzbleche achten. Sicherstellen, daß die Auslaßöffnungen an der Unterseite derTüren geöffnet sind. Eine Beschädigung des Lacks kann durch kleine Mengen von Teer, industriellem E030B01A-AST Entfernen von besonderen Flecken Kein Benzin, starke Reinigungsmittel oder korrosiv wirkende Reinigungsmittel verwenden. Diese können den Lack das Fahrzeugsbeschädigen. Straßenteer mit einem sauberen terpentingetränkten, weichen Tuch sanft entfernen.
Niederschlag, Baumharz,Insektenrückständen und Vogelkotverursacht werden, wenn dies nicht sofort entfernt wird. Eine Reinigung des Fahrzeugs nur mit Wasser istnicht ausreichend; dazu ein sanftes Autowaschmittel benutzen. Nach dem Waschen muß das Fahrzeug mitkaltem oder lauwarmem Wasser abgespült werden. Das Waschmittel darf nicht auf dem Lack antrocknen.
Bei warmem Wetter und niedriger
Luftfeuchtigkeit kann es erforderlichsein, einzelne Bereiche nach demWaschen sofort abzuspülen, um Streifenbildung zu vermeiden.
Nach dem Abspülen das Fahrzeug
mit einem feuchten Fensterleder oder einem weichen, aufsaugenden Tuch trocknen. Auf diese Weise werden Wasserreste vom Fahrzeug entfernt,so daß beim Trocknen keine Wasserflecken entstehen. Dabei nicht reiben, da dies zur Beschädigung desLacks führen kann. Kerben oder Kratzer im Lack müssen mit einem Lackstift abgedeckt werden, damitKorrosion verhindert wird.
fcger-4.p65 7/20/2005, 12:09 PM
5

4KORROSIONSSCHUTZ & PFLEGE
6
E030E01A-AST Pflege der Stoßstangen Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssen besondere Vorsichtsmaßnahmenbeachtet werden:
o Auf die Stoßstangen darf keine Batteriesäure oder Hydraulikbrems-flüssigkeit gegossen werden. Solltedies passieren, die Stoßstange sofort mit klarem Wasser abwaschen.
o Beim Reinigen der Stoßstangenflächen sorgfältigvorgehen. Sie bestehen ausweichem Kunststoff und die Oberfläche kann bei falscher Behandlung beschädigt werden.Keine Scheuermittel verwenden. Zum Waschen warmes Wasser und milde Seife oder eineAutowaschlösung verwenden.
o Die Stoßstangen keinen hohen Temperaturen aussetzen. Muß das Fahrzeug z.B. neu lackiert werden, die Stoßstangen vom Fahrzeugabmontieren, bevor das Fahrzeug im heißen Lackierstand lackiert wird.
E030F01A-SST KORROSIONSSCHUTZ & PFLEGE Tote Insekten oder Baumsaft mit warmem Wasser und milder Seife oder mit einer Autowaschlösungentfernen. Flecken befeuchten und sanft reiben. Verliert der Lack seinen Glanz, ein handelsüblichesAutopoliermittel verwenden. E030C01A-AST Polieren und Einwachsen Vor dem Polieren oder Einwachsen des Fahrzeug grundsätzlich waschen oder trocknen oder ein kombiniertesWaschund Einwachsmittel verwenden. Zum Polieren und Einwachsen ein handelsübliches, qualitativ hoch-wertiges Produkt verwenden und die Hinweise des Herstellers auf der Packung beachten. Helle Zierleistenebenso wie den Lack polieren und einwachsen.
E030D01A-ASTEinwachshäufigkeit Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondern breitet sich über einen größerenBereich aus, muß das Fahrzeug neu poliert und eingewachst werden.
fcger-4.p65
7/20/2005, 12:09 PM
6

4
KORROSIONSSCHUTZ & PFLEGE
7REINIGUNG DES INNENRAUMS
E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dannmit einem sauberen Schwamm oder einem weichen Tuch die Vinyl- Polsterung mit einer Lösung ausmilder Seife oder einem Reinigungsmittel und Wasser befeuchten. Die Reinigungslösungetwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster mit einem sauberen,feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf diese Weiseentfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Benzin,Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden. E040B01A-ASTReinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf.Dieser Schmutz MUSS entfernt werden, andernfalls kann er in die Lederoberfläche eindringen undSchäden verursachen.Feines Leder braucht Pflege. Wie beijedem hochwertigen Material brauchtdiese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wenn sie nötig ist. Eine Reinigung mitWasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelange Haltbarkeit gewährleisten.Nehmen Sie ein geeignetes StückStoff sowie eine milde Seife undlauwarmes Wasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie denSeifenschaum mit einem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen StückStoff. Reinigen Sie das Leder stets, wenn es schmutzig wird. Bei der Herstellung wird während der Gerbvorgänge genügend Fett in dasLeder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberflächeaufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmitteldürfen KEINESFALLS verwendet werden. E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oderPulverform in Aerosoldosen erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mitentsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaumentsprechend den Anweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. KeinWasser zufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglichist.
fcger-4.p65
7/20/2005, 12:09 PM
7

4KORROSIONSSCHUTZ & PFLEGE
8

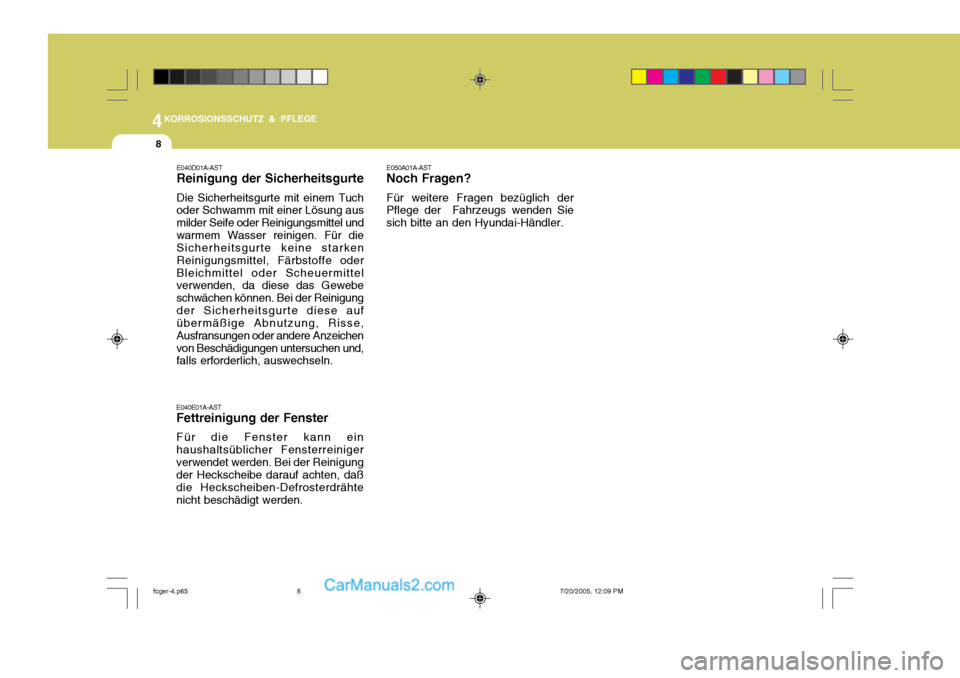

E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung aus milder Seife oder Reinigungsmittel undwarmem Wasser reinigen. Für die Sicherheitsgurte keine starken Reinigungsmittel, Färbstoffe oderBleichmittel oder Scheuermittel verwenden, da diese das Gewebe schwächen können. Bei der Reinigungder Sicherheitsgurte diese auf übermäßige Abnutzung, Risse, Ausfransungen oder andere Anzeichenvon Beschädigungen untersuchen und, falls erforderlich, auswechseln.
E040E01A-AST Fettreinigung der Fenster Für die Fenster kann ein haushaltsüblicher Fensterreinigerverwendet werden. Bei der Reinigung der Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähtenicht beschädigt werden. E050A01A-AST Noch Fragen? Für weitere Fragen bezüglich der Pflege der Fahrzeugs wenden Sie sich bitte an den Hyundai-Händler.
fcger-4.p65
7/20/2005, 12:09 PM
8

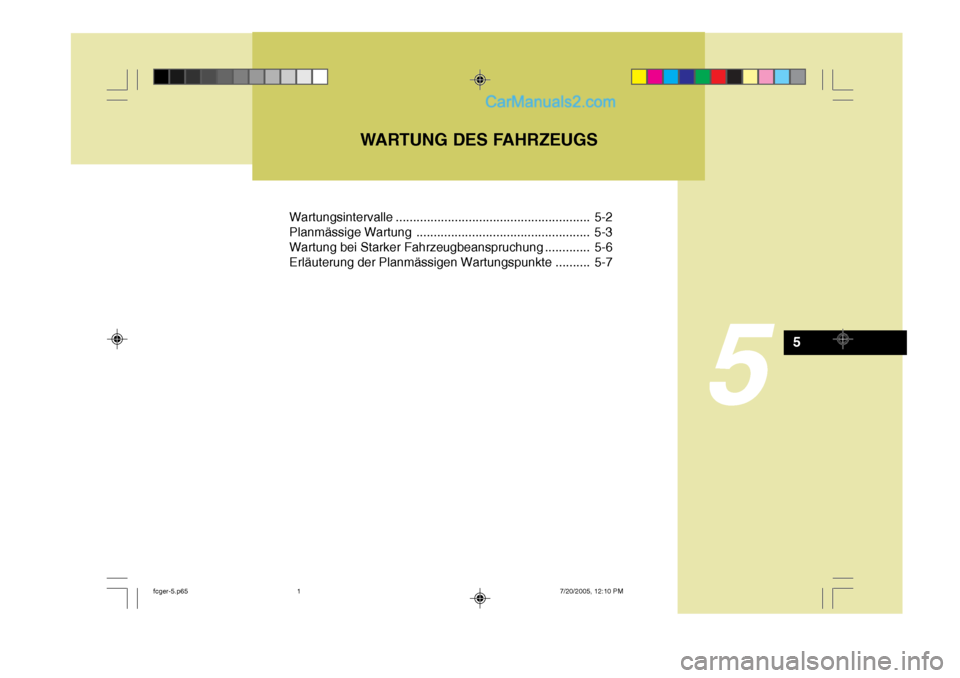

Wartungsintervalle ........................................................ 5-2
Planmässige Wartung .................................................. 5-3
Wartung bei Starker Fahrzeugbeanspruchung ............. 5-6
Erläuterung der Planmässigen Wartungspunkte .......... 5-7
5
WARTUNG DES FAHRZEUGS
5
fcger-5.p657/20/2005, 12:10 PM
1

5WARTUNG DES FAHRZEUGS
2WARTUNGSINTERVALLE
F010F01-GST
Einige Tips
Bewahren Sie alle Service-und Repara-
turbelege gut auf, um im Falle von Ge- währleistungsansprüchen den lückenlosen Nachweis über dievorgeschriebenen Wartungsarbeiten führen zu können. Dies ist insbesondere dann wichtig, wenn dieReparaturen nicht von einem Hyundai- Händler durchgeführt werden.
F010D01A-AST
Tägliche Routinekontrollen
Diese täglichen Routinekontrollen
müssen vor jedem Fahren des Hyundaioder beim Tanken ausgeführt werden.
Eine Auflistung dieser Wartungspunkte
ist auf Seite 6-5 aufgeführt.
F010E01A-AST
Selbsthilfe
Mit technischem Verständnis und den
nötigen Werkzeugen können einigePunkte selbst überprüft werden. Nähere Informationen dazu sind im Kapitel 6enthalten.
F010A01A-GST Wartungserfordernisse Um zu gewährleisten, daß der Hyundai störungsfrei eine hohe kilometerleistung erzielt, müssen bestimmte Wartungen ausgeführtwerden. Obwohl die Wartung durch sorgfältige Planung und Konstruktion auf ein Minimum reduziert wird, sinddie erforderlichen Wartungsmaßnahmen doch von äußerster Bedeutung. Es liegt in der Verantwortung des Fahrzeughalters, diese Wartung- smaßnahmen ausführen zu lassen, umden Garantieanspruch des neuen Hyundai-Fahrzeugs aufrechtzuer- halten. Nähere Informationen zurGarantie sind im Wartungspaß enthalten, der beim Verkauf des Fahrzeugs übergeben wurde.
F010B01A-AST
Wartungserfordernisse
Die für den Hyundai erforderlichen War-
tungsmaßnahmen lassen sich in drei Hauptgruppen einteilen:
o Besondere, planmäßige
Wartungsmaßnahmen
o Tägliche Routinekontrollen
o Selbsthilfe-Wartung
F020A02A-GST
PLANMÄSSIGE WARTUNGSMASSNAHMEN
Eine Prüfung des Fahzeuges ist immer
dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommenwird. Durchgeführte Wartungen müssen im Garantie-und Serviceheft bestätigt und Belege aufbewahrt werden, um dieErfüllung der Garantiebedingungen zu gewährleisten.
Wartungserfordernisse für Fahrzeuge,
die einer großen Fahrbeanspruchungausgesetzt sind, sind auf Seite 5-6 dieses Kapitels aufgeführt.
fcger-5.p65 7/20/2005, 12:10 PM
2

5
WARTUNG DES FAHRZEUGS
3
F030A01A-GST Nachfolgend sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist. F030B01FC-GST
R : Auswechseln
I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich PLANMÄSSIGE WARTUNG
BESCHREIBUNG
WARTUNG DER MOTORSTEUERSYSTEMS (BENZINMOTOR) MOTORÖL & -FILTER ANTRIEBSRIEMEN (WASSERPUMPE, GENERATOR & KLIMAANLAGE) KRAFTSTOFFILTER (MFI) KRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSE STEUERRIEMEN KRAFTSTOFFDAMPFSCHLAUCH & KRAFTSTOFFTANKKLAPPE UNTERDRUCK-, KURBELGEHÄUSEENTLÜFTUNGSSCHLÄUCHE LUFTFILTER ZÜNDKERZEN VENTILSPIEL (1.8 DOHC)
NR.
1 2 3 4 5 6 7 8 9
10 120
96
R I
R I I I
R
IKILOMETER x 1,000 MONATE105 84
R
I I90 72R I I
R
I I
RR75 60
R
I I I60 48R I
R II I I
R30 24
R I II I
R
I15 12
R
I I45 36R
I I
R
Hinweis : (1) ALLE 48 MONATE ODER 90,000 KM, JE NACHDEM WAS ZUERST EINTRITT: "I"
Siehe Hinweis (1)
fcger-5.p65 7/20/2005, 12:10 PM
3

5WARTUNG DES FAHRZEUGS
4

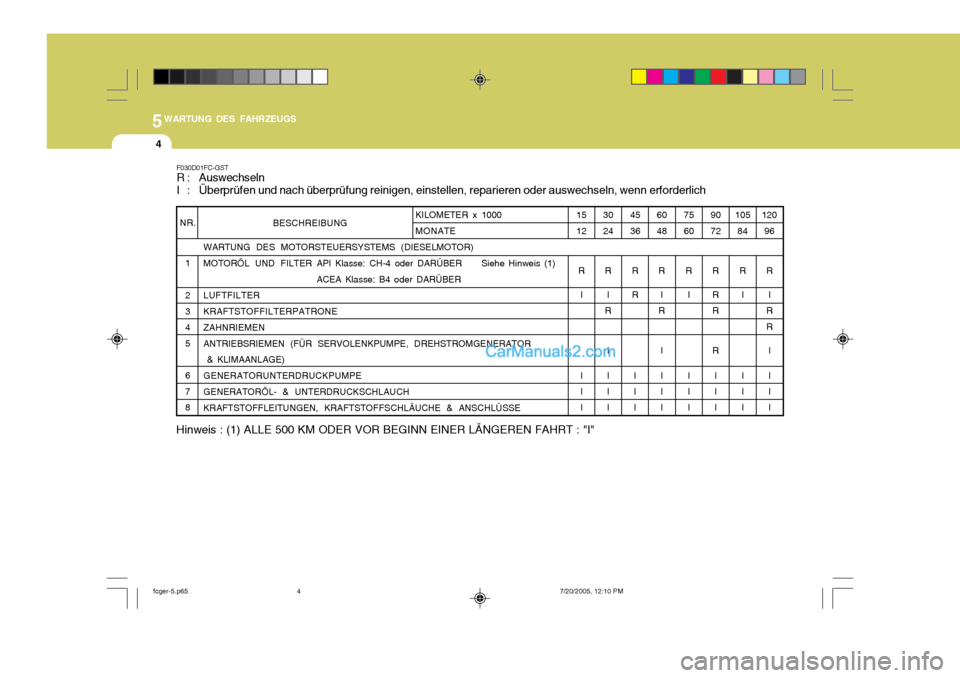

F030D01FC-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis : (1) ALLE 500 KM ODER VOR BEGINN EINER LÄNGEREN FAHRT : "I" BESCHREIBUNG
WARTUNG DES MOTORSTEUERSYSTEMS (DIESELMOTOR)
MOTORÖL UND FILTER API Klasse: CH-4 oder DARÜBER Siehe Hinweis (1) ACEA Klasse: B4 oder DARÜBER
LUFTFILTER KRAFTSTOFFILTERPATRONE ZAHNRIEMEN ANTRIEBSRIEMEN (FÜR SERVOLENKPUMPE, DREHSTROMGENERATOR & KLIMAANLAGE) GENERATORUNTERDRUCKPUMPE GENERATORÖL- & UNTERDRUCKSCHLAUCH KRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSE
NR.
1 2 3 4 5 6 7 8 120
96
R I
R R
I I I I
105
84
R I I I I
90 72
R R R R I I I
75 60
R I I I I
60 48
R I
R
I I I I
45 36
R R
I I I
30 24
R I
R
I I I I
15 12
R I I I IKILOMETER x 1000 MONATE
fcger-5.p65 7/20/2005, 12:10 PM
4
