2005 Hyundai Matrix Betriebsanleitung (in German)

2
FAHREN MIT DEM HYUNDAI
11

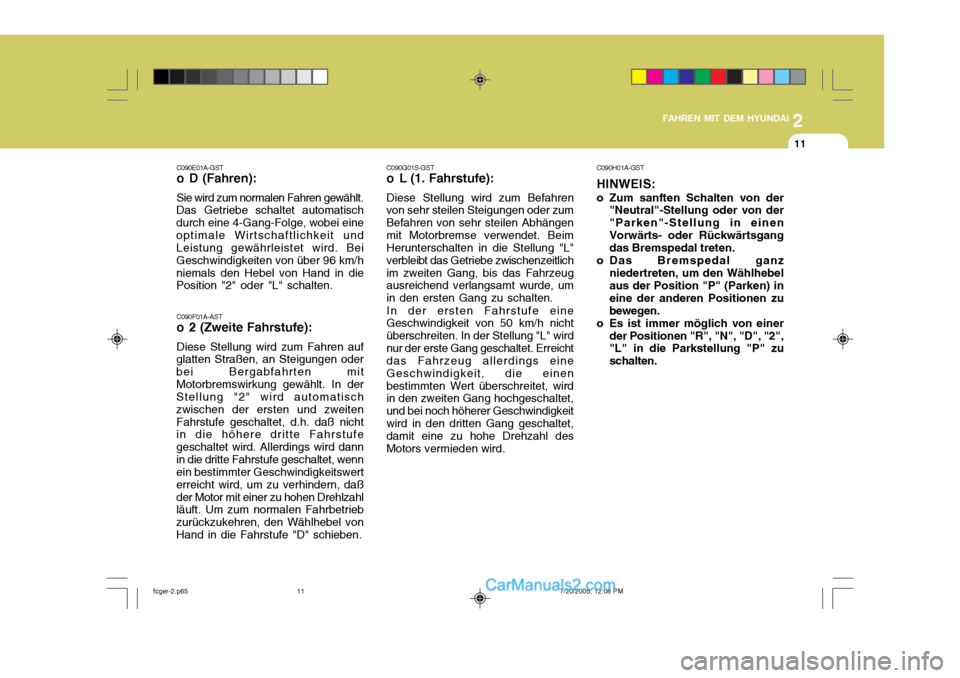

C090E01A-GST
o D (Fahren): Sie wird zum normalen Fahren gewählt.
Das Getriebe schaltet automatisch durch eine 4-Gang-Folge, wobei eineoptimale Wirtschaftlichkeit und Leistung gewährleistet wird. Bei Geschwindigkeiten von über 96 km/hniemals den Hebel von Hand in die Position "2" oder "L" schalten.
C090F01A-AST
o 2 (Zweite Fahrstufe): Diese Stellung wird zum Fahren auf
glatten Straßen, an Steigungen oder bei Bergabfahrten mitMotorbremswirkung gewählt. In der Stellung "2" wird automatisch zwischen der ersten und zweitenFahrstufe geschaltet, d.h. daß nicht in die höhere dritte Fahrstufe geschaltet wird. Allerdings wird dannin die dritte Fahrstufe geschaltet, wenn ein bestimmter Geschwindigkeitswert erreicht wird, um zu verhindern, daßder Motor mit einer zu hohen Drehlzahl läuft. Um zum normalen Fahrbetrieb zurückzukehren, den Wählhebel vonHand in die Fahrstufe "D" schieben. C090G01S-GST
o L (1. Fahrstufe): Diese Stellung wird zum Befahren
von sehr steilen Steigungen oder zum Befahren von sehr steilen Abhängenmit Motorbremse verwendet. Beim Herunterschalten in die Stellung "L" verbleibt das Getriebe zwischenzeitlichim zweiten Gang, bis das Fahrzeug ausreichend verlangsamt wurde, um in den ersten Gang zu schalten.
In der ersten Fahrstufe eine
Geschwindigkeit von 50 km/h nichtüberschreiten. In der Stellung "L" wirdnur der erste Gang geschaltet. Erreicht das Fahrzeug allerdings eine Geschwindigkeit, die einenbestimmten Wert überschreitet, wird in den zweiten Gang hochgeschaltet, und bei noch höherer Geschwindigkeitwird in den dritten Gang geschaltet, damit eine zu hohe Drehzahl des Motors vermieden wird. C090H01A-GST HINWEIS:
o Zum sanften Schalten von der
"Neutral"-Stellung oder von der "Parken"-Stellung in einenVorwärts- oder Rückwärtsgang das Bremspedal treten.
o Das Bremspedal ganz niedertreten, um den Wählhebelaus der Position "P" (Parken) in eine der anderen Positionen zubewegen.
o Es ist immer möglich von einer der Positionen "R", "N", "D", "2", "L" in die Parkstellung "P" zu schalten.
fcger-2.p65 7/20/2005, 12:08 PM
11

2FAHREN MIT DEM HYUNDAI
12

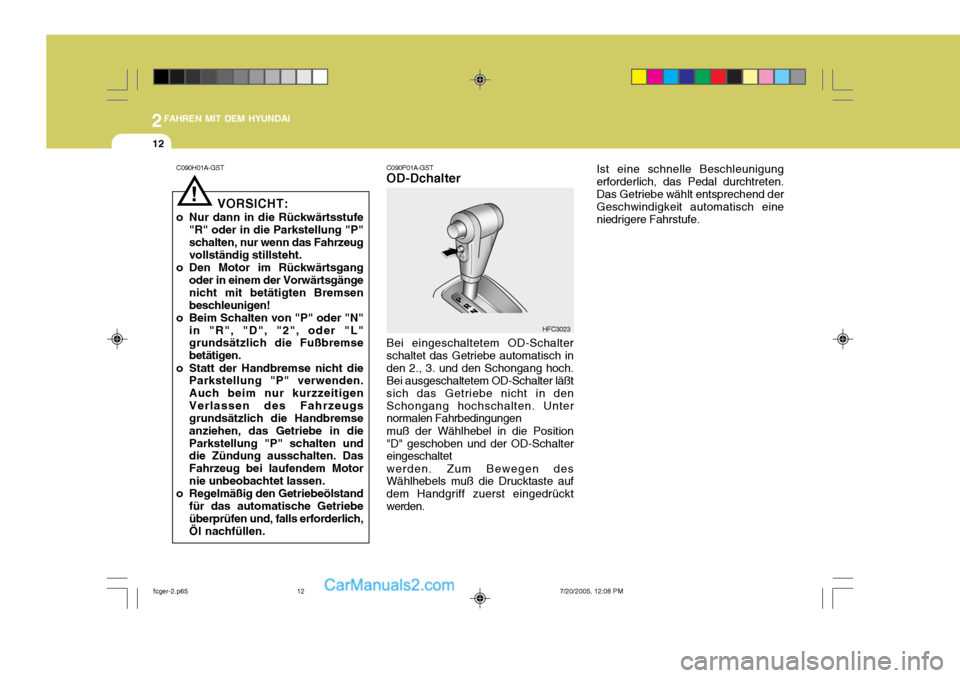

C090H01A-GST
! VORSICHT:
o Nur dann in die Rückwärtsstufe "R" oder in die Parkstellung "P" schalten, nur wenn das Fahrzeug vollständig stillsteht.
o Den Motor im Rückwärtsgang oder in einem der Vorwärtsgängenicht mit betätigten Bremsenbeschleunigen!
o Beim Schalten von "P" oder "N" in "R", "D", "2", oder "L" grundsätzlich die Fußbremse betätigen.
o Statt der Handbremse nicht die Parkstellung "P" verwenden.Auch beim nur kurzzeitigenVerlassen des Fahrzeugs grundsätzlich die Handbremse anziehen, das Getriebe in dieParkstellung "P" schalten und die Zündung ausschalten. Das Fahrzeug bei laufendem Motornie unbeobachtet lassen.
o Regelmäßig den Getriebeölstand für das automatische Getriebe überprüfen und, falls erforderlich, Öl nachfüllen.
HFC3023
Bei eingeschaltetem OD-Schalter schaltet das Getriebe automatisch inden 2., 3. und den Schongang hoch. Bei ausgeschaltetem OD-Schalter läßt sich das Getriebe nicht in denSchongang hochschalten. Unter normalen Fahrbedingungen muß der Wählhebel in die Position "D" geschoben und der OD-Schalter eingeschaltet werden. Zum Bewegen des Wählhebels muß die Drucktaste auf dem Handgriff zuerst eingedrücktwerden.
C090P01A-GST OD-Dchalter
Ist eine schnelle Beschleunigung erforderlich, das Pedal durchtreten.Das Getriebe wählt entsprechend der Geschwindigkeit automatisch eine niedrigere Fahrstufe.
fcger-2.p65
7/20/2005, 12:08 PM
12

2
FAHREN MIT DEM HYUNDAI
13

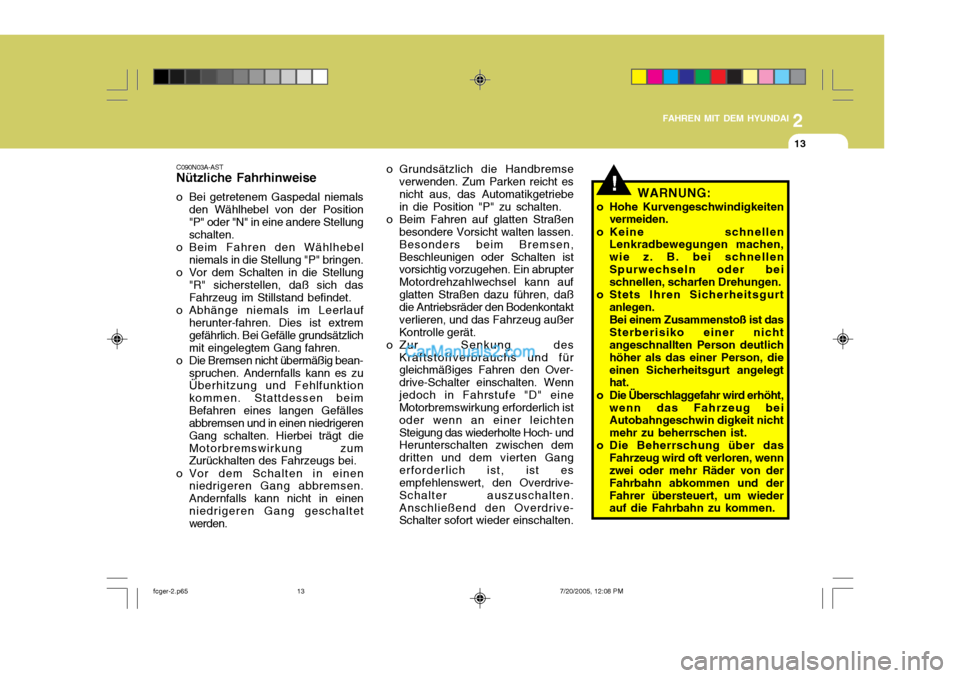

C090N03A-AST Nützliche Fahrhinweise
o Bei getretenem Gaspedal niemals den Wählhebel von der Position "P" oder "N" in eine andere Stellung schalten.
o Beim Fahren den Wählhebel niemals in die Stellung "P" bringen.
o Vor dem Schalten in die Stellung "R" sicherstellen, daß sich dasFahrzeug im Stillstand befindet.
o Abhänge niemals im Leerlauf herunter-fahren. Dies ist extrem gefährlich. Bei Gefälle grundsätzlichmit eingelegtem Gang fahren.
o Die Bremsen nicht übermäßig bean- spruchen. Andernfalls kann es zu Überhitzung und Fehlfunktion kommen. Stattdessen beimBefahren eines langen Gefälles abbremsen und in einen niedrigeren Gang schalten. Hierbei trägt dieMotorbremswirkung zum Zurückhalten des Fahrzeugs bei.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Andernfalls kann nicht in einenniedrigeren Gang geschaltet werden. o Grundsätzlich die Handbremse
verwenden. Zum Parken reicht es nicht aus, das Automatikgetriebe in die Position "P" zu schalten.
o Beim Fahren auf glatten Straßen besondere Vorsicht walten lassen. Besonders beim Bremsen,Beschleunigen oder Schalten ist vorsichtig vorzugehen. Ein abrupter Motordrehzahlwechsel kann aufglatten Straßen dazu führen, daß die Antriebsräder den Bodenkontakt verlieren, und das Fahrzeug außerKontrolle gerät.
o Zur Senkung des Kraftstoffverbrauchs und für gleichmäßiges Fahren den Over- drive-Schalter einschalten. Wennjedoch in Fahrstufe "D" eine Motorbremswirkung erforderlich ist oder wenn an einer leichtenSteigung das wiederholte Hoch- und Herunterschalten zwischen dem dritten und dem vierten Gangerforderlich ist, ist es empfehlenswert, den Overdrive- Schalter auszuschalten.Anschließend den Overdrive- Schalter sofort wieder einschalten.
!WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewegungen machen, wie z. B. bei schnellenSpurwechseln oder bei schnellen, scharfen Drehungen.
o Stets Ihren Sicherheitsgurt anlegen. Bei einem Zusammenstoß ist dasSterberisiko einer nicht angeschnallten Person deutlich höher als das einer Person, dieeinen Sicherheitsgurt angelegt hat.
o Die Überschlaggefahr wird erhöht, wenn das Fahrzeug beiAutobahngeschwin digkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das
Fahrzeug wird oft verloren, wenn zwei oder mehr Räder von der Fahrbahn abkommen und derFahrer übersteuert, um wieder auf die Fahrbahn zu kommen.
fcger-2.p65 7/20/2005, 12:08 PM
13

2FAHREN MIT DEM HYUNDAI

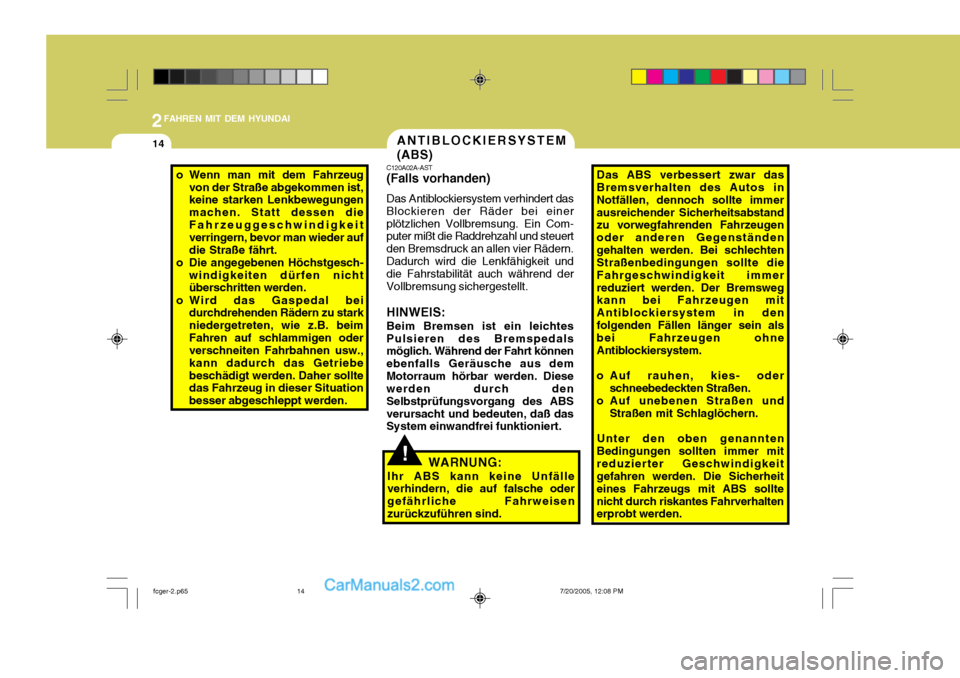

14ANTIBLOCKIERSYSTEM (ABS)
!
C120A02A-AST
(Falls vorhanden)
Das Antiblockiersystem verhindert das
Blockieren der Räder bei einer plötzlichen Vollbremsung. Ein Com- puter mißt die Raddrehzahl und steuert den Bremsdruck an allen vier Rädern.Dadurch wird die Lenkfähigkeit und die Fahrstabilität auch während der Vollbremsung sichergestellt.
HINWEIS: Beim Bremsen ist ein leichtes
Pulsieren des Bremspedals möglich. Während der Fahrt können ebenfalls Geräusche aus demMotorraum hörbar werden. Diese werden durch den Selbstprüfungsvorgang des ABSverursacht und bedeuten, daß das System einwandfrei funktioniert.
WARNUNG:
Ihr ABS kann keine Unfälleverhindern, die auf falsche oder gefährliche Fahrweisenzurückzuführen sind.Das ABS verbessert zwar das Bremsverhalten des Autos in Notfällen, dennoch sollte immerausreichender Sicherheitsabstand zu vorwegfahrenden Fahrzeugen oder anderen Gegenständengehalten werden. Bei schlechten Straßenbedingungen sollte die Fahrgeschwindigkeit immerreduziert werden. Der Bremsweg kann bei Fahrzeugen mit Antiblockiersystem in denfolgenden Fällen länger sein als bei Fahrzeugen ohne Antiblockiersystem.
o Auf rauhen, kies- oder schneebedeckten Straßen.
o Auf unebenen Straßen und Straßen mit Schlaglöchern.
Unter den oben genannten
Bedingungen sollten immer mit reduzierter Geschwindigkeit gefahren werden. Die Sicherheit eines Fahrzeugs mit ABS solltenicht durch riskantes Fahrverhalten erprobt werden.o Wenn man mit dem Fahrzeug von der Straße abgekommen ist, keine starken Lenkbewegungen machen. Statt dessen dieFahrzeuggeschwindigkeit verringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nicht überschritten werden.
o Wird das Gaspedal bei durchdrehenden Rädern zu stark niedergetreten, wie z.B. beimFahren auf schlammigen oder verschneiten Fahrbahnen usw., kann dadurch das Getriebebeschädigt werden. Daher sollte das Fahrzeug in dieser Situation besser abgeschleppt werden.
fcger-2.p65 7/20/2005, 12:08 PM
14

2
FAHREN MIT DEM HYUNDAI
15
Dadurch können Sie sich selbst und andere Personen gefährden.
Aus Sicherheitsgründen sollte das System weder bei hohen Geschwindigkeiten noch beiKurvenfahrten ausprobiert werden. Dies könnte lhre und die Sicherheit anderer Verkehrsteilnehmergefährden.
TRAKTIONSKONTROLL- SYSTEM(TCS)
!C300A01O-GST
(Falls vorhanden)
Auf rutschigen Straßenbelägen kann
die Traktionskontrolle (TCS) den Schlupf der Antriebsräder so weitbegrenzen, daß das Fahrzeug beschleunigt werden kann. Darüber hinaus sorgt es für ausreichendeLenkkräfte und Antriebskraft, wenn das Fahrzeug um eine Kurve fährt. WARNUNG:
Die Traktionskontrolle ist eine Fahrhilfe; alle Sicherheitshinweise bezüglich des Fahrens bei schlechtem Wetter und aufrutschigen Straßenbelägen müssen beachtet werden.
! C300B01O-GST TCS-EIN-Modus Im TCS-EIN-Modus leuchtet die Anzeigeleuchte im Instrumentenblock nicht auf. HINWEIS:
1) Den Motor abstellen. Beim
Neustart des Motors wird die TCS automatisch eingeschaltet.
2) Wenn die Traktionskontrolle korrekt funktioniert, ist ein leichtes Pulsieren des Fahrzeugsspürbar. Hierbei handelt es sich nur um einen Effekt der Bremssteuerung, der keineStörung darstellt.
VORSICHT:
Wenn die TCS-Anzeige blinkt, wurde
die Traktionskontrolle aktiviert. Dasbedeutet, daß der Straßenbelagrutschig ist oder das Fahrzeug zu stark beschleunigt. In dieser Situa- tion Gas wegnehmen und einemoderate Geschwindigkeit einhalten.
fcger-2.p65 7/20/2005, 12:08 PM
15

2FAHREN MIT DEM HYUNDAI
16

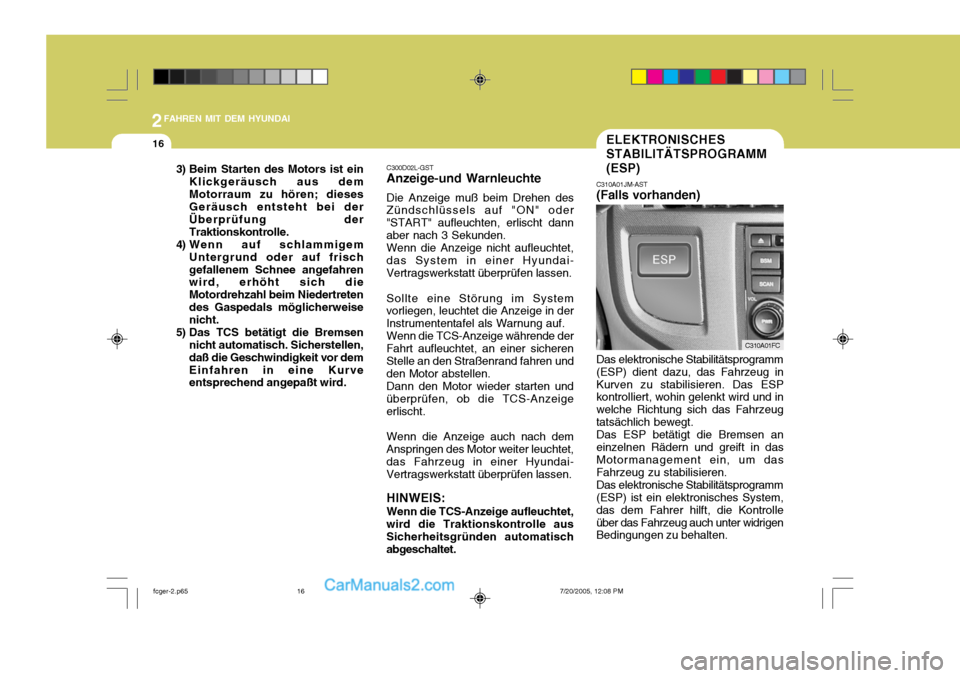

3) Beim Starten des Motors ist einKlickgeräusch aus dem Motorraum zu hören; dieses Geräusch entsteht bei der Überprüfung derTraktionskontrolle.
4) Wenn auf schlammigem
Untergrund oder auf frischgefallenem Schnee angefahren wird, erhöht sich die Motordrehzahl beim Niedertretendes Gaspedals möglicherweise nicht.
5) Das TCS betätigt die Bremsen nicht automatisch. Sicherstellen, daß die Geschwindigkeit vor demEinfahren in eine Kurve entsprechend angepaßt wird.ELEKTRONISCHES STABILITÄTSPROGRAMM(ESP)
C310A01JM-AST (Falls vorhanden)
C310A01FC
Das elektronische Stabilitätsprogramm (ESP) dient dazu, das Fahrzeug inKurven zu stabilisieren. Das ESP kontrolliert, wohin gelenkt wird und in welche Richtung sich das Fahrzeugtatsächlich bewegt.Das ESP betätigt die Bremsen aneinzelnen Rädern und greift in das Motormanagement ein, um das Fahrzeug zu stabilisieren. Das elektronische Stabilitätsprogramm (ESP) ist ein elektronisches System, das dem Fahrer hilft, die Kontrolleüber das Fahrzeug auch unter widrigen Bedingungen zu behalten.
C300D02L-GSTAnzeige-und Warnleuchte Die Anzeige muß beim Drehen des
Zündschlüssels auf "ON" oder "START" aufleuchten, erlischt dannaber nach 3 Sekunden.
Wenn die Anzeige nicht aufleuchtet,
das System in einer Hyundai-Vertragswerkstatt überprüfen lassen.
Sollte eine Störung im System
vorliegen, leuchtet die Anzeige in derInstrumententafel als Warnung auf.
Wenn die TCS-Anzeige währende der
Fahrt aufleuchtet, an einer sicherenStelle an den Straßenrand fahren und den Motor abstellen.
Dann den Motor wieder starten und
überprüfen, ob die TCS-Anzeigeerlischt.
Wenn die Anzeige auch nach dem
Anspringen des Motor weiter leuchtet, das Fahrzeug in einer Hyundai- Vertragswerkstatt überprüfen lassen.
HINWEIS: Wenn die TCS-Anzeige aufleuchtet,
wird die Traktionskontrolle aus Sicherheitsgründen automatischabgeschaltet.
fcger-2.p65 7/20/2005, 12:08 PM
16

2
FAHREN MIT DEM HYUNDAI
17
Es kann jedoch kein Ersatz für eine sichere Fahrweise sein. Faktoren wie Geschwindigkeit, Straßenzustand undLenkeinschlag beeinflussen, ob das ESP zur Vermeidung des Verlustes der Fahrzeugkontrolle aktiviert wird.Es liegt jedoch immer noch in IhrerVerantwortung, mit einer der jeweiligenFahrsituation angemessenen Geschwindigkeit zu fahren. C310B01JM-ASTModus ESP ON/OFF Bei eingeschaltetem ESP beginnt die
ESP-Anzeige im Instrumentenblock zu blinken.
Wenn das System durch Drücken
des ESP-Schalters ausgeschaltetwird, leuchtet die Anzeige ESP-OFFauf und bleibt an. Im Modus ESP- OFF wird die Stabilitätskontrolle deaktiviert. Die Fahrweise mußdementsprechend angepaßt werden. Zum Einschalten des Systems die Taste nochmals drücken. Die AnzeigeESP/OFF muß ausgehen.
HINWEIS: Der ESP-Modus wird nach Abstellen
des Motors und erneutem Starten automatisch wieder eingeschaltet.
!WARNUNG:
Das elektronische Stabilitäts-
programm ist nur eine Fahrhilfe; alle üblichen Sicherheitsvorkeh-rungen für Fahrten bei widrigem Wetter und auf rutschigen Fahrbahnen müssen beachtetwerden. C310D01JM-AAT Anzeigen und Warnungen Sie leuchten auf, wenn der Zündschlüssel in die Stellung ON oder START gedreht wird, müssen abernach 3 Sekunden ausgehen.Wenn die Anzeigen nicht aufleuchten,oder wenn die ESP- bzw. ESP-OFF-Anzeige nicht nach 3 Sekunden ausgehen, muß das Fahrzeug in einer Hyundai-Vertragswerkstatt überprüftwerden.Sollten während der Fahrt Störungenim Gerät auftreten, leuchtet die ESPOFF-Anzeige zur Warnung auf. Wenn die ESP-OFF-Anzeige aufleuchtet, das Fahrzeug an einem sicheren Ort anhalten und den Motor abstellen.Dann den Motor wieder anlassen, umzu prüfen, ob die ESP-OFF-Anzeigeausgeht.Wenn die Anzeigen auch nach demAnspringen des Motors nichtausgehen, muß das Fahrzeug in einer Hyundai-Vertragswerkstatt überprüft werden.
fcger-2.p65
7/20/2005, 12:08 PM
17

2FAHREN MIT DEM HYUNDAI
18
Dabei muß beachtet werden, daß das Fahrzeug unter Kontrolle bleibt.Kehrt die Bremswirkung nicht zum Normalzustand zurück, so schnell, wie dies die Sicherheit zuläßt,anhalten und den Hyundai-Händler um Hilfe bitten.
o Nicht ohne eingelegten Gang auf Abhängen fahren. Dies kanngefährlich sein. Grundsätzlich einen Gang eingelegt lassen und dieBremsen zum Abbremsen verwenden, dann in einen niedrigeren Gang schalten, so daßdurch die Motorbremswirkung eine sichere Geschwindigkeit beibehalten wird.
o Das Bremspedal nicht übermäßig
beanspruchen. Verbleibt der Fußwährend des Fahrens auf dem Bremspedal, kann dies gefährlich sein. Dies könnte dazu führen, daßdie Bremsen überhitzen, und daß die Bremswirkung verlorengeht. Darüber hinaus wird die Abnutzungder Bremselemente erhöht.
o Bei Fahrzeugen mit Automatikgetriebe
das Fahrzeug nicht vorwärts kriechenlassen. Um dies zu verhindern, das Bremspedal niedertreten, wenn das Fahrzeug steht. o Bei einer Reifenpanne während des
Fahrens die Bremsen sanftbetätigen und das Fahrzeug beim Abbremsen geradeaus fahren. Ist eine ausreichend niedrigeGeschwindigkeit erreicht und läßt dies die Sicherheit zu, das Fahrzeug von der Fahrbahn bewegen und aneiner sicheren Stelle anhalten.
o Bei Parken an einem Hang Vorsicht walten lassen. Die Handbremseanziehen und den Wählhebel in die Parkstellung "P" (automatisches Getriebe) oder in den 1. oderRückwärtsgang (mechanisches Getriebe) schalten. Ist das Fahrzeug bergabwärts gerichtet, dieVorderräder zum Bordstein einschlagen, um ein Rollen des Fahrzeugs zu verhindern. Ist dasFahrzeug bergaufwärts gerichtet, die Vorderräder zur Straße hin einschlagen, um das Fahrzeugzusätzlich am Rollen zu hindern. Ist kein Bordstein vorhanden, oder ist es aufgrund von anderenBedingungen erforderlich, das Fahrzeug am Rollen zu hindern, die Räder blockieren.BREMSHINWEISE
C130A01A-AST
WARNUNG:
Auf der Kofferraumabdeckung
hinter dem Rücksitz darf nichts gelagert werden. Im Falle einesUnfalls oder eines plötzlichen Halts könnten solche Gegenstände nach vorn geschleudert werden und dasFahrzeug beschädigen oder Insassen verletzen.
!
o Nach dem Parken überprüfen, ob
die Handbremse gelöst ist, und vor dem Fahren sicherstellen, daß die Handbrems-Kontrolleuchteerloschen ist.
o Beim Durchfahren von Wasser
können die Bremsen feucht werden.Auch beim Waschen des Fahrzeugs kann dies passieren. Das Bremsen kann gefährlich sein!Ist dies der Fall, läßt sich das Fahrzeug nicht so schnell zum Halten bringen, und es kann nacheiner Seite ausscheren. Zum Trocknen der Bremsen die Bremsen nur leicht betätigen, bis dieBremswirkung wieder normal ist.
