2005 Hyundai Matrix Betriebsanleitung (in German)

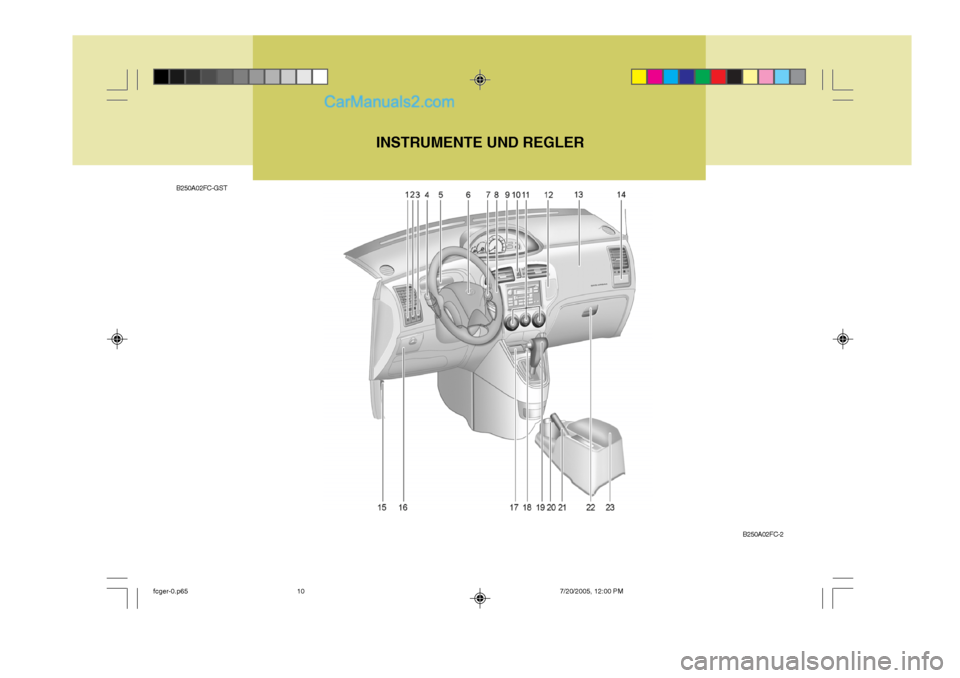

INSTRUMENTE UND REGLER
B250A02FC-GST
B250A02FC-2
fcger-0.p657/20/2005, 12:00 PM
10

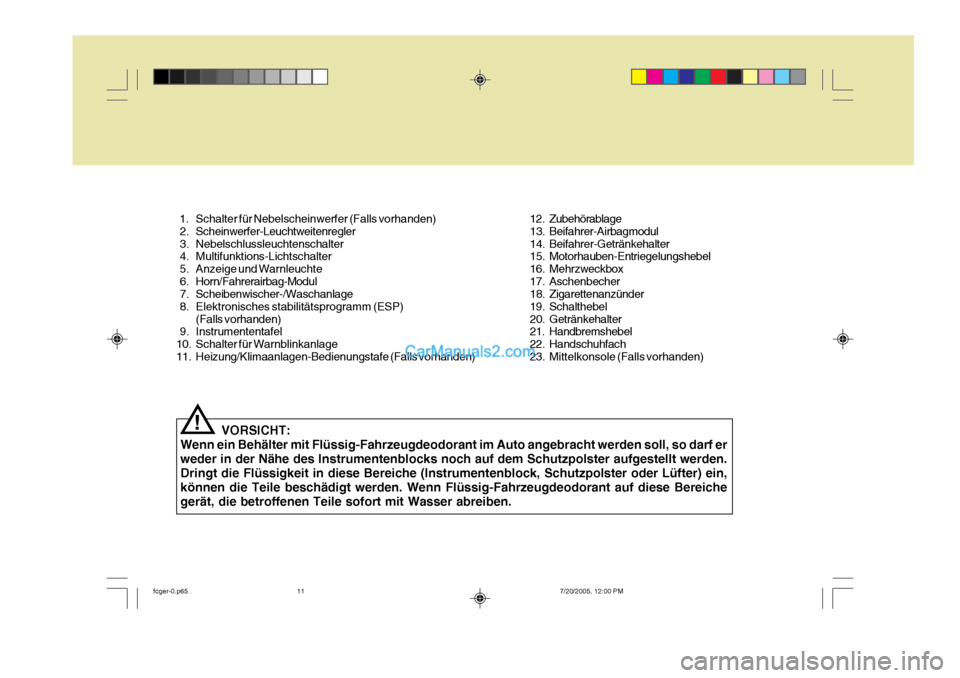

1. Schalter für Nebelscheinwerfer (Falls vorhanden)
2. Scheinwerfer-Leuchtweitenregler
3. Nebelschlussleuchtenschalter
4. Multifunktions-Lichtschalter
5. Anzeige und Warnleuchte
6. Horn/Fahrerairbag-Modul
7. Scheibenwischer-/Waschanlage
8. Elektronisches stabilitätsprogramm (ESP)(Falls vorhanden)
9. Instrumententafel
10. Schalter für Warnblinkanlage
11. Heizung/Klimaanlagen-Bedienungstafe (Falls vorhanden) 12. Zubehörablage
13. Beifahrer-Airbagmodul
14. Beifahrer-Getränkehalter
15. Motorhauben-Entriegelungshebel
16. Mehrzweckbox
17. Aschenbecher
18. Zigarettenanzünder
19. Schalthebel
20. Getränkehalter
21. Handbremshebel
22. Handschuhfach
23. Mittelkonsole (Falls vorhanden)
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden.Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.
!
fcger-0.p65 7/20/2005, 12:00 PM
11

YOUR VEHICLE AT A GLANCE

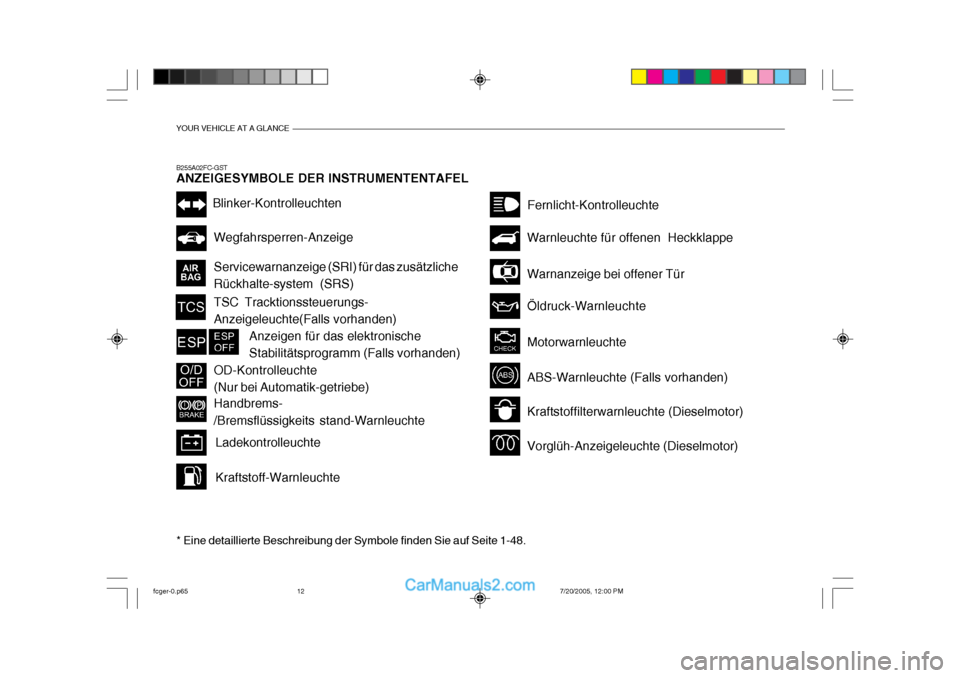

B255A02FC-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-48.Blinker-Kontrolleuchten
Wegfahrsperren-Anzeige
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte-system (SRS)
Anzeigen für das elektronischeStabilitätsprogramm (Falls vorhanden)
OD-Kontrolleuchte(Nur bei Automatik-getriebe) Handbrems- /Bremsflüssigkeits stand-Warnleuchte
Ladekontrolleuchte Kraftstoff-Warnleuchte Fernlicht-Kontrolleuchte
Warnleuchte für offenen Heckklappe Warnanzeige bei offener Tür Öldruck-Warnleuchte Motorwarnleuchte Vorglüh-Anzeigeleuchte (Dieselmotor)
ABS-Warnleuchte (Falls vorhanden) Kraftstoffilterwarnleuchte (Dieselmotor)
TSC Tracktionssteuerungs- Anzeigeleuchte(Falls vorhanden)
fcger-0.p65
7/20/2005, 12:00 PM
12

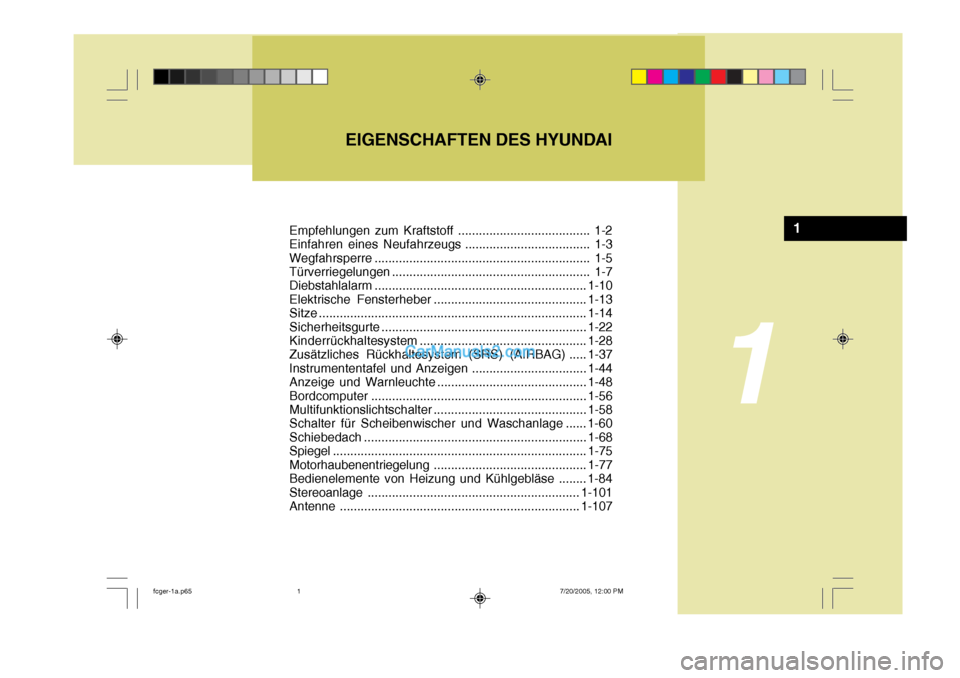

Empfehlungen zum Kraftstoff ...................................... 1-2
Einfahren eines Neufahrzeugs .................................... 1-3
Wegfahrsperre .............................................................. 1-5 Türverriegelungen......................................................... 1-7
Diebstahlalarm ............................................................. 1-10
Elektrische Fensterheber ............................................ 1-13
Sitze ...... ....................................................................... 1-14
Sicherheitsgurte ........................................................... 1-22
Kinderrückhaltesystem ................................................ 1-28
Zusätzliches Rückhaltesystem (SRS) (AIRBAG) .....1-37
Instrumententafel und Anzeigen ................................. 1-44
Anzeige und Warnleuchte ........................................... 1-48
Bordcomputer .............................................................. 1-56
Multifunktionslichtschalter ............................................ 1-58
Schalter für Scheibenwischer und Waschanlage...... 1-60
Schiebedach ................................................................ 1-68
Spiegel ......................................................................... 1-75
Motorhaubenentriegelung ............................................ 1-77
Bedienelemente von Heizung und Kühlgebläse ........ 1-84
Stereoanlage ............................................................. 1-101
Antenne ..................................................................... 1-107
EIGENSCHAFTEN DES HYUNDAI
1
1
fcger-1a.p65
7/20/2005, 12:00 PM
1

1EIGENSCHAFTEN DES HYUNDAI

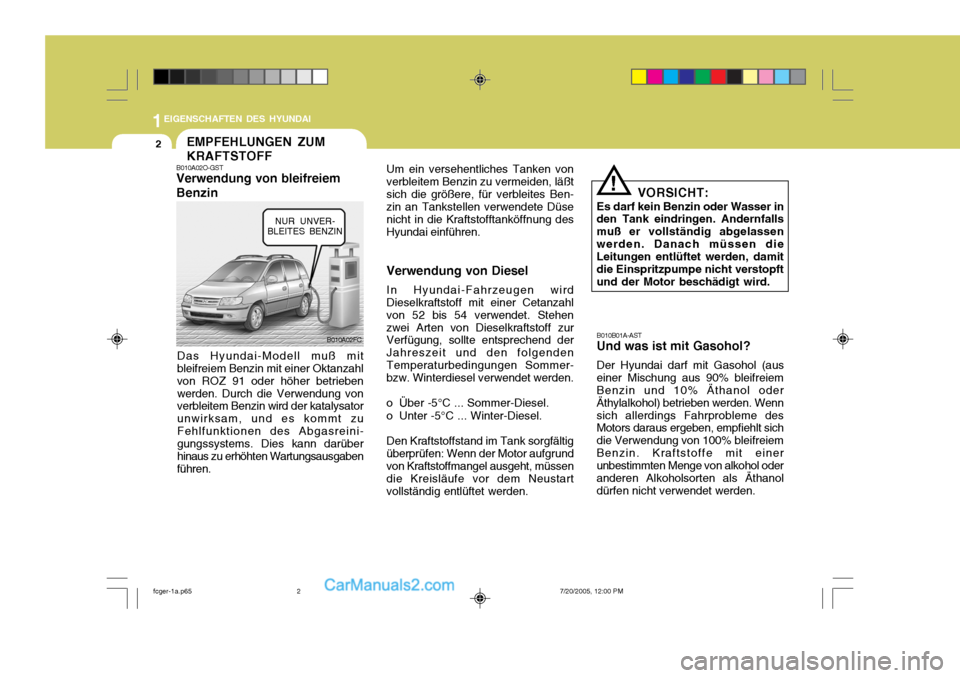

2EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A02FC
B010A02O-GST Verwendung von bleifreiem Benzin
Das Hyundai-Modell muß mit bleifreiem Benzin mit einer Oktanzahl von ROZ 91 oder höher betriebenwerden. Durch die Verwendung von verbleitem Benzin wird der katalysator unwirksam, und es kommt zuFehlfunktionen des Abgasreini- gungssystems. Dies kann darüber hinaus zu erhöhten Wartungsausgaben führen. Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Ben- zin an Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung desHyundai einführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von 52 bis 54 verwendet. Stehenzwei Arten von Dieselkraftstoff zur Verfügung, sollte entsprechend der Jahreszeit und den folgendenTemperaturbedingungen Sommer- bzw. Winterdiesel verwendet werden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrund von Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustartvollständig entlüftet werden. VORSICHT:
Es darf kein Benzin oder Wasser in
den Tank eindringen. Andernfallsmuß er vollständig abgelassenwerden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpe nicht verstopftund der Motor beschädigt wird.
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus
einer Mischung aus 90% bleifreiem Benzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wennsich allerdings Fahrprobleme des Motors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiemBenzin. Kraftstoffe mit einer unbestimmten Menge von alkohol oder anderen Alkoholsorten als Äthanoldürfen nicht verwendet werden.
!
NUR UNVER-
BLEITES BENZIN
fcger-1a.p65 7/20/2005, 12:00 PM
2

1
EIGENSCHAFTEN DES HYUNDAI
3EINFAHREN EINES NEUFAHRZEUGS
B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem
anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist.
B010D01S-ASTKein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durch dieVerwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt, und die Bauelemente desKraftstoffsystems können beschädigt werden.
B020A01S-GSTDie ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichenFahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000 km die folgendenEmpfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf
achten, daß die Drehzahl des Mo-tors sich bei einem Wert zwischen 2000 min -1
und 4000 min -1
(Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gang nicht solangsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
VORSICHT:
Beschädigungen des Kraftstoff- systems und Leistungs- verringerung, die auf die Verwendung von Methanol oderMethanol enthaltenden Kraftstoffen zurückzuführen sind, werden nicht von der befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt.
!
fcger-1a.p65 7/20/2005, 12:00 PM
3

1EIGENSCHAFTEN DES HYUNDAI
4

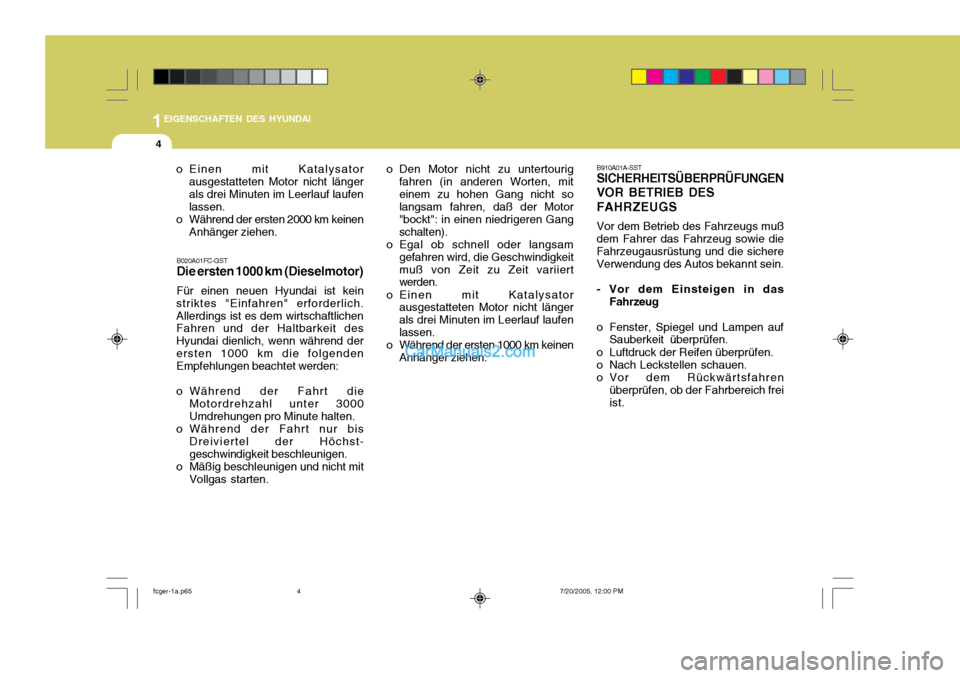

B020A01FC-GST Die ersten 1000 km (Dieselmotor) Für einen neuen Hyundai ist kein
striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 1000 km die folgenden Empfehlungen beachtet werden:
o Während der Fahrt die Motordrehzahl unter 3000 Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel der Höchst-geschwindigkeit beschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten. o Den Motor nicht zu untertourig
fahren (in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gangschalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten Motor nicht länger als drei Minuten im Leerlauf laufenlassen.
o Während der ersten 1000 km keinen Anhänger ziehen. B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN
VOR BETRIEB DES
FAHRZEUGS Vor dem Betrieb des Fahrzeugs muß
dem Fahrer das Fahrzeug sowie die Fahrzeugausrüstung und die sichere Verwendung des Autos bekannt sein. - Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich frei ist.
o Einen mit Katalysator
ausgestatteten Motor nicht längerals drei Minuten im Leerlauf laufen lassen.
o Während der ersten 2000 km keinen Anhänger ziehen.
fcger-1a.p65 7/20/2005, 12:00 PM
4

1
EIGENSCHAFTEN DES HYUNDAI
5WEGFAHRSPERRE

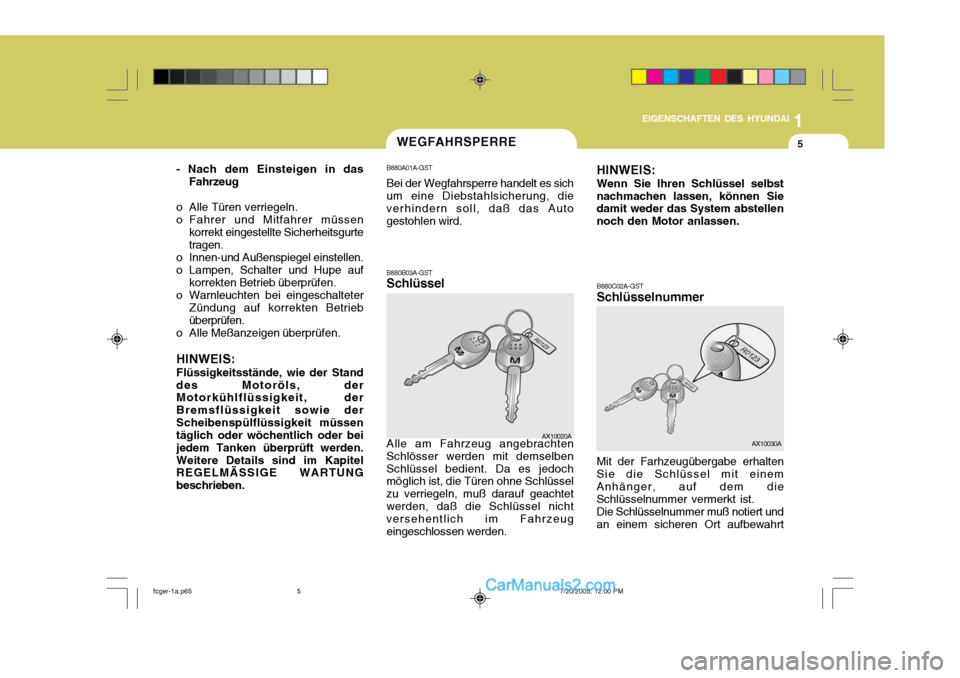

B880A01A-GST Bei der Wegfahrsperre handelt es sich
um eine Diebstahlsicherung, die verhindern soll, daß das Autogestohlen wird.
B880B03A-GST Schlüssel Alle am Fahrzeug angebrachten
Schlösser werden mit demselben Schlüssel bedient. Da es jedoch möglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtetwerden, daß die Schlüssel nicht versehentlich im Fahrzeug eingeschlossen werden. HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.
AX10020A
- Nach dem Einsteigen in das
Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter Zündung auf korrekten Betrieb überprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS:
Flüssigkeitsstände, wie der Stand des Motoröls, der Motorkühlflüssigkeit, der Bremsflüssigkeit sowie derScheibenspülflüssigkeit müssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden.Weitere Details sind im Kapitel REGELMÄSSIGE WARTUNG beschrieben.
B880C02A-GST Schlüsselnummer
AX10030A
Mit der Farhzeugübergabe erhalten Sie die Schlüssel mit einemAnhänger, auf dem die Schlüsselnummer vermerkt ist. Die Schlüsselnummer muß notiert und an einem sicheren Ort aufbewahrt
fcger-1a.p65 7/20/2005, 12:00 PM
