2005 Hyundai Elantra Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
29

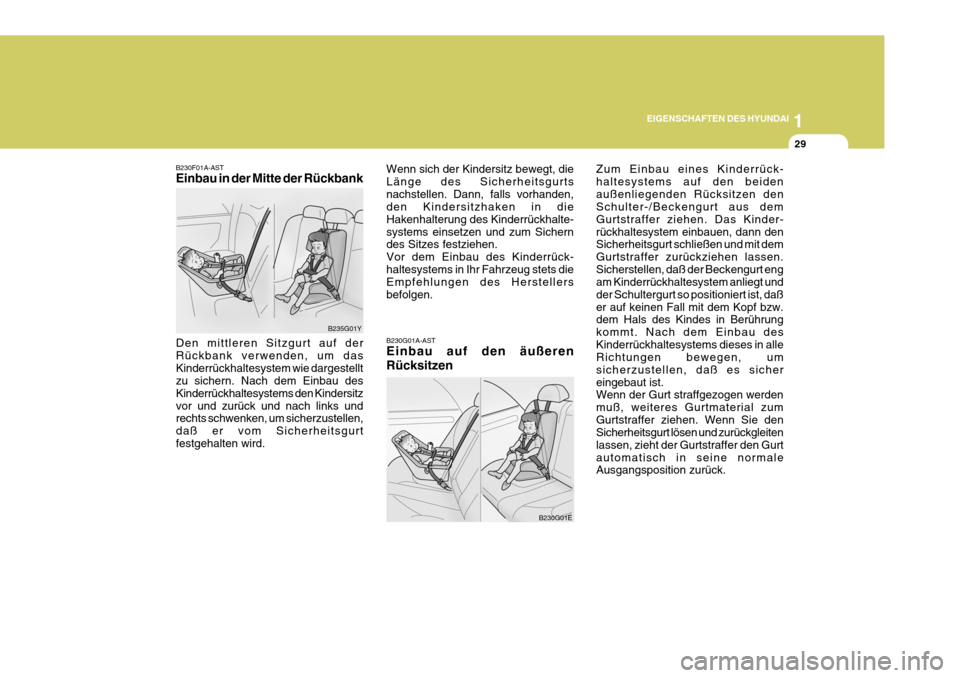

B230F01A-AST Einbau in der Mitte der Rückbank
Den mittleren Sitzgurt auf der Rückbank verwenden, um dasKinderrückhaltesystem wie dargestellt zu sichern. Nach dem Einbau des Kinderrückhaltesystems den Kindersitzvor und zurück und nach links und rechts schwenken, um sicherzustellen, daß er vom Sicherheitsgurtfestgehalten wird.
B235G01Y Zum Einbau eines Kinderrück- haltesystems auf den beidenaußenliegenden Rücksitzen den Schulter-/Beckengurt aus dem Gurtstraffer ziehen. Das Kinder-rückhaltesystem einbauen, dann den Sicherheitsgurt schließen und mit dem Gurtstraffer zurückziehen lassen.Sicherstellen, daß der Beckengurt eng am Kinderrückhaltesystem anliegt und der Schultergurt so positioniert ist, daßer auf keinen Fall mit dem Kopf bzw. dem Hals des Kindes in Berührung kommt. Nach dem Einbau desKinderrückhaltesystems dieses in alle Richtungen bewegen, um sicherzustellen, daß es sichereingebaut ist. Wenn der Gurt straffgezogen werden muß, weiteres Gurtmaterial zumGurtstraffer ziehen. Wenn Sie den Sicherheitsgurt lösen und zurückgleiten lassen, zieht der Gurtstraffer den Gurtautomatisch in seine normale Ausgangsposition zurück.
Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurtsnachstellen. Dann, falls vorhanden, den Kindersitzhaken in die Hakenhalterung des Kinderrückhalte-systems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbau des Kinderrück-haltesystems in Ihr Fahrzeug stets die Empfehlungen des Herstellers befolgen. B230G01A-AST Einbau auf den äußeren Rücksitzen
B230G01E

1EIGENSCHAFTEN DES HYUNDAI
30
!
G230C02E

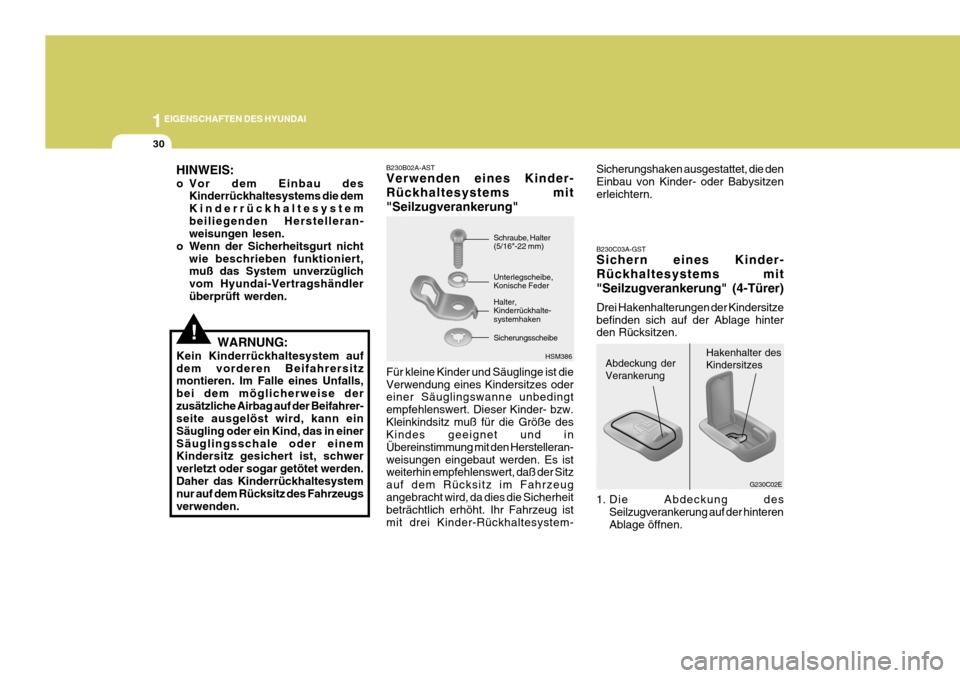

Sicherungshaken ausgestattet, die den Einbau von Kinder- oder Babysitzenerleichtern. B230C03A-GST Sichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" (4-Türer) Drei Hakenhalterungen der Kindersitze befinden sich auf der Ablage hinter den Rücksitzen.
Abdeckung der Verankerung Hakenhalter desKindersitzes
1. Die Abdeckung des Seilzugverankerung auf der hinteren Ablage öffnen.
B230B02A-AST Verwenden eines Kinder- Rückhaltesystems mit"Seilzugverankerung" Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzes oder einer Säuglingswanne unbedingt empfehlenswert. Dieser Kinder- bzw.Kleinkindsitz muß für die Größe des Kindes geeignet und in Übereinstimmung mit den Herstelleran-weisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeugangebracht wird, da dies die Sicherheit beträchtlich erhöht. Ihr Fahrzeug ist mit drei Kinder-Rückhaltesystem-
HSM386
Schraube, Halter (5/16"-22 mm) Unterlegscheibe, Konische Feder Halter, Kinderrückhalte- systemhaken
Sicherungsscheibe
HINWEIS:
o Vor dem Einbau des
Kinderrückhaltesystems die dem Kinderrückhaltesystembeiliegenden Herstelleran- weisungen lesen.
o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert,muß das System unverzüglich vom Hyundai-Vertragshändlerüberprüft werden.
WARNUNG:
Kein Kinderrückhaltesystem aufdem vorderen Beifahrersitz montieren. Im Falle eines Unfalls, bei dem möglicherweise derzusätzliche Airbag auf der Beifahrer- seite ausgelöst wird, kann ein Säugling oder ein Kind, das in einerSäuglingsschale oder einem Kindersitz gesichert ist, schwer verletzt oder sogar getötet werden.Daher das Kinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden.

1
EIGENSCHAFTEN DES HYUNDAI
31

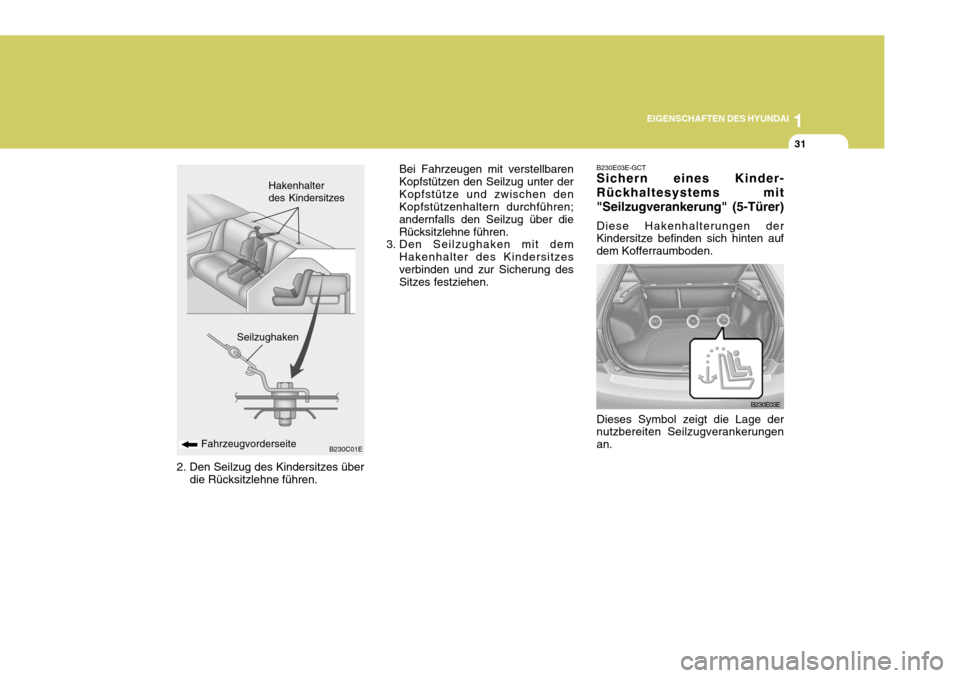

B230C01EFahrzeugvorderseite SeilzughakenHakenhalter des Kindersitzes
2. Den Seilzug des Kindersitzes über die Rücksitzlehne führen. B230E03E-GCTSichern eines Kinder- Rückhaltesystems mit"Seilzugverankerung" (5-Türer) Diese Hakenhalterungen der Kindersitze befinden sich hinten auf dem Kofferraumboden. Dieses Symbol zeigt die Lage der nutzbereiten Seilzugverankerungen an.
B230E03E
Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter derKopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls den Seilzug über dieRücksitzlehne führen.
3. Den Seilzughaken mit dem
Hakenhalter des Kindersitzesverbinden und zur Sicherung des Sitzes festziehen.

1EIGENSCHAFTEN DES HYUNDAI
32
Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter derKopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls den Seilzug über dieRücksitzlehne führen.
3. Den Seilzughaken mit dem
Hakenhalter des Kindersitzesverbinden und zur Sicherung des Sitzes festziehen.
B230C02E-2
2. Den Seilzug des Kindersitzes überdie Rücksitzlehne führen. Hakenhalter desKindersitzes
Fahrzeugvorderseite
Seilzughaken
G230C02E-1
1. Die Abdeckung der Seilzug-
verankerung auf dem Boden des Gepäckraums öffnen.
Abdeckung der Verankerung
Hakenhalter desKindersitzes

1
EIGENSCHAFTEN DES HYUNDAI
33
B230C03E-GST Anbringen eines Kinder- Rückhaltesystems mit "ISOFIX"-Verankerung oder "Seilzug"-Verankerung ISOFIX ist ein standardisiertes Verfahren zum Anbringen von Kindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern des Sitzesim Fahrzeug verwendet wird. Dadurch kann eine sicherere Position gewählt und der Sitz einfacher und schnellerangebracht werden.
B230F01E Auf beiden Seiten des Rücksitzes befindet sich zwischen dem Polster und der Lehne ein Paar von ISOFIX- Verankerungspunkten zusammen miteiner Seilzugbefestigung am Gepäckraum. Während des Einbaus muß der Kindersitz so an denVerankerungspunkten befestigt werden, daß ein Klickgeräusch zu hören ist (durch Ziehen prüfen!);außerdem muß der obere Seilzug am Verankerungspunkt im Gepäckraum befestigt werden. Der Einbau und derGebrauch eines Kindersitzes muß in Übereinstimmung mit der Betriebsanleitung geschehen, die demISOFIX-Sitz beiliegt.
B230D02E
ISOFIX- Verankerung
Positionsanzeige der ISOFIX- Verankerung
Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der NormECE-R44 zugelassen ist. Für Ihren Hyundai sind der Hyundai ISOFIX GR1 / Hyundai Duo/Römer ISOFIX GR1und der Römer Duo ISOFIX / Britax Duo ISOFIX gemäß der Norm ECE- R44 zugelassen. Dieser Sitz wurdevon Hyundai ausgiebig getestet und wird für Ihren Hyundai empfohlen. HINWEIS: Derzeit ist dies der einzige Sitz, der diese Bestimmung erfüllt. Für den Fall, daß andere Hersteller den Nachweis für eine Zertifizierungerbringen, wird Hyundai diesen Sitz sorgfältig prüfen und eine Empfehlung aussprechen, wenndieser Sitz die Bestimmungen erfüllt. Wenden Sie sich diesbezüglich an Ihren Hyundai-Händler.

1EIGENSCHAFTEN DES HYUNDAI
34
!
Bei einem Zusammenstoß besteht dann die Möglichkeit, daß die ISOFIX-Befestigungen nicht stark genug sind, um einen aufder mittleren Rücksitzposition befestigten Kindersitz zu sichern; sie können brechen und soschwerste Verletzungen, möglicherweise mit Todesfolge, verursachen.
o Niemals mehr als einen Kindersitz an einem Seilzug oder einemunteren Verankerungspunktbefestigen. Die unerwartete höhere Belastung kann zum Bruch der Verankerungspunkteoder Seilzuganker führen und so schwerste Verletzungen, möglicherweise mit Todesfolge,verursachen.
o Die ISOFIX- oder ISOFIX-
kompatiblen Kindersitze nur anden dafür vorgesehenen, dargestellten Stellen befestigen.
o Die vom Hersteller des Kindersitzes bereitgestelltenEinbau- und Bedienungsvor- schriften sind stets zu befolgen.
1. Zum Sichern des Kindersitzes am
ISOFIX-Anker, das Sitzschloß desKindersitzes in den ISOFIX-Anker einführen. Er muß hörbar mit einem "Klick" einrasten.
2. Den Seilzughaken mit dem Kindersitz-Hakenhalter verbindenund zum Sichern des Sitzesanziehen. Siehe "Sichern eines Kinder-Rückhaltesystems mit Seilzugverankerung" auf Seite 1-30.
WARNUNG:
o Auf keinen Fall einen Kindersitz auf der mittleren Rücksitzposi- tion mit den ISOFIX-Ankern des Fahrzeugs befestigen. DieISOFIX-Anker sind nur für die beiden äußeren Sitzpositionen links und rechts vorgesehen. DerVersuch, einen Kindersitz mit den ISOFIX-Ankern auf der mittleren Rücksitzposition zu sichern,stellt einen Mißbrauch des Sys- tems dar.
HINWEIS: Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeugzugelassen ist. Vor der Verwendung des ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zuerfahren, ob dieser Sitztyp für Ihren Hyundai zugelassen ist und empfohlen wird. Sichern des Kindersitzes
B230D03E

1
EIGENSCHAFTEN DES HYUNDAI
35
B230H03E-GST Eignung des Kinderrückhal- tesystems für Sitzposition Verwenden Sie ausschließlich Kindersitze, die offiziell zugelassen undfür Ihre Kinder geeignet sind. Hinsichtlich der Verwendung von Kindersitzen siehe die folgendeTabelle.
HintenMitte
Altersgruppe Sitzposition
UU
XUU
X U, L1 U XU FUF
Hinten
außen
Vordersitz
0: Bis 10 kg (0 ~ 9 Monate)0+: Bis 13 kg(0 ~ 2 Jahre)I: 9 kg bis 18 kg(9 Monate ~ 4Jahre)II & III: 15 kg bis36 kg(4 ~ 12 Jahre) X
B180B04S-AST Sicherheitsgurt mit Gurtstraffer Ihr Hyundai ist auf Fahrer- und Beifahrerseite mit Gurtstraffernausgestattet. Der Zweck des Gurtstraffers ist es, sicherzustellen, daß dieSicherheitsgurte eng um den Körper des Fahrzeuginsassen bei bestimmten Frontalzusammenstößen anliegen. DieSicherheitsgurte mit Gurtstraffer werden entweder allein aktiviert oder, wenn der Frontalzusammenstoßschwer genug ist, zusammen mit den Airbags.
HXG229
U : Geeignet für Rückhaltesysteme
der "Universal"-Kategorie, die für diese Gewichtsgruppe zugelassen sind.
UF: Geeignet für Rückhaltesysteme
der "Universal"-Kategorie für nachvorne gerichtete Systeme und für die Verwendung in dieserGewichtsgruppe zugelassen.
L1 : Geeignet für "Römer ISOFIX GR1"
zugelassen zur Verwendung indieser Gewichtsklasse (Zulassungs-Nr.: E1 R44- 03301133)
X : Sitzposition für Kinder in dieser Gewichtsgruppe nicht geeignet.

1EIGENSCHAFTEN DES HYUNDAI
36
!
HINWEIS:
o Sowohl der Sicherheitsgurt mit
Vorspanner auf der Fahrer- als auch auf der Beifahrerseitewerden bei bestimmten Frontal- zusammenstößen aktiviert. Die Sicherheitsgurte mit Vorspannerkönnen entweder allein aktiviert werden oder bei ausreichender Schwere des Frontalzusam-menstoßes zusammen mit den Airbags. Die Vorspanner werden auch dann aktiviert, wenn dieSicherheitsgurte zum Zeitpunkt des Zusammenstoßes nicht angelegt sind.
o Wenn die Vorspanner aktiviert werden, ist möglicherweise einlautes Geräusch zu hören undein feiner Staub zu sehen, der wie Rauch aussieht. Dies sind normale Betriebsbedingungenund nicht gefährlich.
o Obwohl er harmlos ist, kann der
feine Staub zu Hautirritationenführen und sollte nicht über längere Zeiträume eingeatmet werden. Daher die Hände unddas Gesicht sorgfältig waschen,

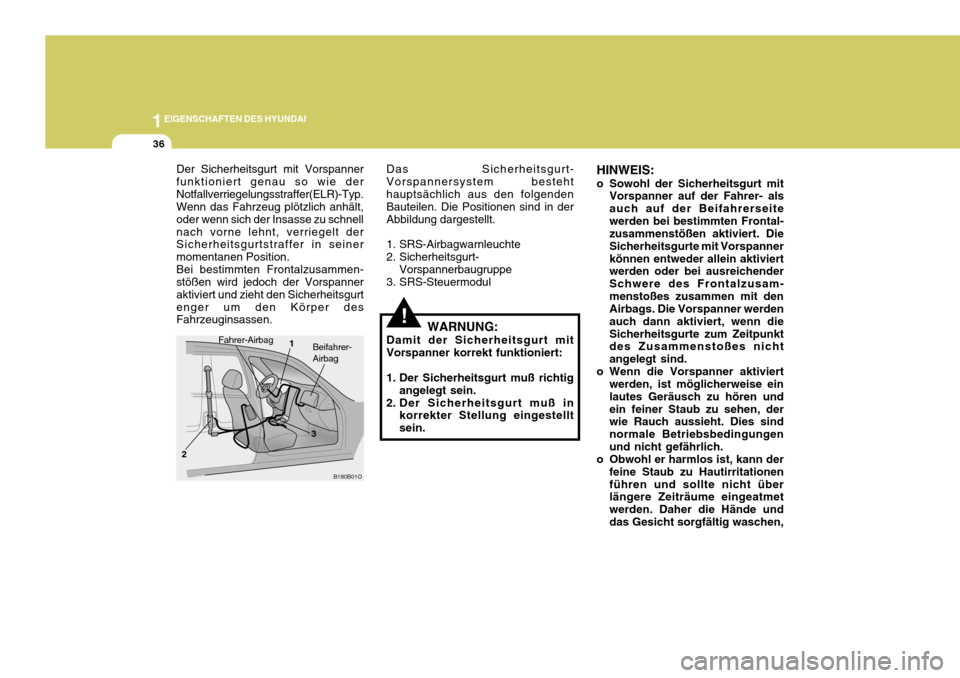

Das Sicherheitsgurt-Vorspannersystem bestehthauptsächlich aus den folgenden Bauteilen. Die Positionen sind in der Abbildung dargestellt.
1. SRS-Airbagwarnleuchte
2. Sicherheitsgurt-
Vorspannerbaugruppe
3. SRS-Steuermodul
WARNUNG:
Damit der Sicherheitsgurt mitVorspanner korrekt funktioniert:
1. Der Sicherheitsgurt muß richtig angelegt sein.
2. Der Sicherheitsgurt muß in korrekter Stellung eingestellt sein.
B180B01O
1
2 3
Der Sicherheitsgurt mit Vorspanner funktioniert genau so wie derNotfallverriegelungsstraffer(ELR)-Typ. Wenn das Fahrzeug plötzlich anhält, oder wenn sich der Insasse zu schnellnach vorne lehnt, verriegelt der Sicherheitsgurtstraffer in seiner momentanen Position.Bei bestimmten Frontalzusammen- stößen wird jedoch der Vorspanner aktiviert und zieht den Sicherheitsgurtenger um den Körper des Fahrzeuginsassen.
Fahrer-Airbag Beifahrer- Airbag
