2005 Hyundai Elantra Betriebsanleitung (in German)

5WARTUNG DES FAHRZEUGS
4
BESCHREIBUNG
WARTUNG DES MOTORSTEUERSYSTEMS (DIESELMOTOR)
MOTORÖL U. FILTER API-Klasse: CF-4 oder DARÜBER Siehe Hinweis (1) ACEA-Klasse: B4 oder DARÜBER
LUFTFILTER KRAFTSTOFFILTERPATRONE ZAHNRIEMEN ANTRIEBSRIEMEN (FÜR SERVOLENKPUMPE, DREHSTROMGENERATOR & KLIMAANLAGE) GENERATORUNTERDRUCKPUMPE GENERATORÖL- & UNTERDRUCKSCHLAUCH KRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSE
F030D01E-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
NR.
1 2 3 4 5 6 7 8 120
96
R R RR I I I I
105
84
R I I I I
90 72
R R R R I I I
60 48
R R R
I I I I
45 36
R I I I I
30 24
R R R
I I I I
15 12
R I I I IKILOMETER x 1000 MONATE
Hinweis : (1) ALLE 500 KM ODER VOR BEGINN EINER LÄNGEREN FAHRT : "I"75 60 R I I I I

5
WARTUNG DES FAHRZEUGS
5
F030C04E-GST
R : Auswechseln
I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMEN KÜHLSYSTEM KÜHLMITTEL SCHALTGETRIEBEÖL AUTOMATIKGETRIEBEÖLBREMSSCHLÄUCHE, -LEITUNGENBREMSFLÜSSIGKEITHINTERRADBREMSTROMMELN/BELÄGE, HANDBREMSESCHEIBENBREMSBELÄGE, BREMSSÄTTEL/BREMSSCHEIBENAUSPUFFROHR UND SCHALLDÄMPFERAUFHÄNGUNGSSCHRAUBENLENKGESTÄNGE U. FALTENBÄLGE /KUGELGELENKDES UNTEREN QUERLENKERSSERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHEANTRIEBSWELLEN UND FALTENBÄLGEKÄLTEMITTEL KLIMAANLAGEKLIMAANLAGENFILTER (VOR DEM GEBLÄSE)
NR.
1 23 456789
10 1112 131415
120 96
I I IIIIIII II II
105
84
I I II I II II I
90 72
I I
R I IIIII II II
7560
I I II I II II I
60 48
I I IIIIIII II II
4536
I I II I II II I
30 24
I I IIIIIII II II
1512
I I II I II II I
KILOMETER x 1000 MONATE
Siehe Hinweis (2)
Siehe Hinweis (1)
Hinweis : (1)
ALLE 24 MONATE ODER 45.000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R"
(2) ALLE 12 MONATE ODER 20.000 KM, JE NACHDEM WAS ZUERST EINTRITT: "R" BENZINMOTOR DIESELMOTOR

5WARTUNG DES FAHRZEUGS
6
F040A05E-GST Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet werden. Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen.
R : Auswechseln
I : Überprüfen und nach Überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
STARKE FAHRZEUGBEANSPRUCHUNG
A - Wiederholte Kurzstreckenfahrten unter 8 km bei
normalen Temperaturen oder Kurzstreckenfahrten unter 16 km bei Frost
B - Übermäßig langes Drehen des Motors im Leerlauf oder Langstreckenfahrten bei niedriger Drehzahl
C - Fahrten auf unebenen, staubigen, schlammigen, unbefestigten, mit Kies oder Salz bedeckten Straßen
D - Fahren auf Straßen mit Streusalz oder anderen korrosiven Stoffen oder bei sehr kaltem Wetter
FAHRBEANSPRUCHUNG
A, B, C, D, E, F, G, H, I, K C, EB, HD, E, F, GC, D, G, H C, D, G, H C, D, E, F, G C, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, I C, E
WARTUNGSINTERVALL
ALLE 7.500 KM ODER 6 MONATE HÄUFIGERHÄUFIGERALLE 60.000 KM ODER 48 MONATEHÄUFIGER HÄUFIGER HÄUFIGER ALLE 15.000 KM ODER 12 MONATE ALLE 100.000 KMALLE 45.000 KM HÄUFIGER
WARTUNG
R RRRI I I I
R R R
WARTUNGSPUNKT
MOTORÖL UND FILTER LUFTFILTERZÜNDKERZENZAHNRIEMENBREMSKLÖTZE, -SÄTTEL, -SCHEIBEN HINTERRADBREMSTROMMELN/ -BELÄGE/HANDBREMSELENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/KUGELGELENKE DES UNTEREN QUERLENKERSANTRIEBSWELLEN & FALTENBÄLGESCHALTGETRIEBEÖL AUTOMATIKGETRIEBEÖL KLIMAANLAGENFILTER (VOR DEM GEBLÄSE)
E - Fahren in sandigen Gegenden
F - Fahrten in Gegenden mit starkem Verkehrsaufkommenbei 32°C
G - Bergauf-, Bergabfahrten oder Fahrten auf Gebirgsstraßen
H - Ziehen eines Anhängers oder Verwenden eines Campers oder eines Dachgepäckträgers
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen
oder Abschleppen eines Fahrzeugs
J - Fahrten über 170 km/h
K - Häufige Stop-and-Go-Fahrten
WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG

5
WARTUNG DES FAHRZEUGS
7
!
F060B01A-AST
o Keilriemen
Alle Keilriemen auf Einschnitte, Risse, übermäßigen Verschleiß oder Öligkeituntersuchen und, falls erforderlich, austauschen. Die Treibriemen müssen in regelmäßigen Abständen auf dieerforderliche Spannung überprüft und auf den erforderlichen Wert eingestellt werden. F060C01A-AST
o Kraftstoffilter
Ein verstopfter Filter kann zu einer
Herabsetzung der Höchstgesch- windigkeit des Fahrzeuges, Beschädigungen der Abgasanlage undStartproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffe im Kraftstofftank ansammeln, muß derFilter möglicherweise häufiger ausgewechselt werden.
Nach Einbau eines neuen Filters den
Motor einige Minuten laufen lassen und an den Anschlußstellen aufUndichtigkeiten prüfen. WARNUNG (Nur bei Diesel):
Niemals bei laufendem Motor oder
innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.
Hochdruckpumpe, Verteiler, Ein-
spritzdüsen und Hochdruck-leitungen stehen auch nach demAbstellen des Motors noch unter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann beiKontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacherdürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Stromim Common Rail-System starke Magnetfelder erzeugt.
F060D02A-AST
o Kraftstoffilter/-leitungen und
-anschlüsse
Ein verstopfter Filter kann die Drehzahl
herabsetzen, mit der ein Fahrzeugbetrieben werden kann. Darüber hinaus kann er zu erschwertenStartbedingungen führen. Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuell
F060M01A-AST
o Motorenöl und -filter
Das Motorenöl und der Ölfilter müssen
entsprechend der in der Wartungstabelle aufgeführten Wartungsintervalle ausgewechseltwerden. Wird das Fahrzeug unter hoher Fahrbeanspruchung betrieben, ist ein häufigeres Auswechseln von Motorenölund Filter erforderlich. häufiger ausgewechselt werden. Nachdem Einsetzen eines neuen Filtersden Motor einige Minuten lang laufen lassen und die Anschlüsse auf undichte Stellen überprüfen.
ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE

5WARTUNG DES FAHRZEUGS
8
F060H01A-AST
o Luftfilter
Der Luftfilter sollte durch ein Hyundai-
Ersatzteil ausgewechselt werden.
F060J01A-AST
o Zündkerzen (Benzinmotor)
Beim Einsetzen neuer Zündkerzen
darauf achten, daß sie den korrekten Wärmebereich aufweisen.
F070B01A-GST
o Kühlsystem
Die Bauteile des Kühlsystems wie
Kühler, Kühlmittelausgleichsbehälter,Schläuche und Anschlüsse auf Undichtigkeit und Beschädigung prüfen. Beschädigte Teile auswechseln. F060N02E-GST
o Ventilspiel
Zu laute Ventilgeräusch und/oder
Motorvibration überprüfen und, falls erforderlich, reparieren. Der Vorgang muß von einem geschulten Technikerdurchgeführt werden.
F060E01A-AST o Zahnriemen Alle mit dem Zahnriementrieb in Verbindung stehenden Teile auf Verschleiß und Beschädigung kontrollieren. Defekte Teile ersetzen.
F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof-
ftankdeckel sind in den imWartungsplan vorgeschriebenenIntervallen zu überprüfen. Sicherstellen, daß ein neuer Kraftstoffdampfschlauch oder Kraftstofftankdeckel richtigeingebaut wird. F060F01A-AST
o Unterdruck- und
Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf
Wärmeverzug und mechanische Beschädigungen überprüfen. Hartes und sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte,Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an.
Besonders sorgfältig müssen solche
Schläuche überprüft werden, die sich in der Nähe von Wärmequellen, z.B. in der Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchsdaraufhin überprüfen, ob er mit einer Wärmequelle oder einem sich bewegenden Teil in Berührung kommt,das Wärmeverzug oder mechanische Abnutzung hervorrufen könnte. Alle Schlauchanschlüsse, z.B. Schlauch-schellen und verbindungsstücke auf Sicherheit untersuchen und ob undichte Stellen vorhanden sind. Bei einemAnzeichen von Beeinträchtigung oder Beschädigung müssen die Schläuche sofort ausgewechselt werden.

5
WARTUNG DES FAHRZEUGS
9
F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, abrieb, Risse, Beeinträchtig- ung und undichte Stellen überprüfen.
Abgenutzte oder beschädigte Teile
sofort auswechseln. F070G02A-AST
o Bremsflüssigkeit
Bremsflüssigkeitsstand im Aus-gleichsbehälter kontrollieren. Das Niveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. NurBremsflüssigkeit mit der DOT3 oder DOT 4-Spezifikation verwenden. F070H01A-AST
o Hinterradbremstrommeln und -beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch und übermäßigen Verschleiß überprüfen. Das gesamte Handbremssystem, z.B.Handbremshebel, kabel usw. überprüfen. Genauere Wartungsanweisungen sind dem Werkstatthandbuch zu entneh- men.
F070C01A-AST
o Motorkühlmittel
Das Kühlmittel muß entsprechend derin der Wartungstabelle aufgeführten Wartungsinter- valle ausgewechselt werden. F070D01A-AST
o Getriebeöl für Schaltgetriebe
Das Getriebeöl von Schaltgetrieben entsprechend den Angaben in der Wartungstabelle auswechseln.
HINWEIS: Bei niedrigem Ölstand vor demHinzufügen von Öl den behälter zuerst auf mögliche undichte Stellenuntersuchen. Nicht zuviel Öl einfüllen. F070E05A-AST
o Automatikgetriebeöl
Der Ölstand muß im Bereich "HOT"
auf dem Meßstab liegen, wenn derMotor und das Getriebe die normale Betriebstemperatur erreicht haben. DenAutomatikgetriebeölstand bei laufendem Motor und Getriebe in Neu- tral mit angezogener Feststellbremsekontrollieren. Beim Nachfüllen oder Ölwechsel Hyundai Genuine ATF SP- III, DIAMOND ATF SP-III, SK ATFSP-III oder andere von der Hyundai Motor Co. zugelassene Marken verwenden.

5WARTUNG DES FAHRZEUGS
10
F070J01A-AST
o Bremsklötze, -sättel und -scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig-keiten prüfen. F070K01A-AST
o Auspuffrohr und - schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen. F070L01A-AST
o Befestigungsschrauben der Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigungprüfen. Auf das vorgeschriebene Anzugsmoment nachziehen. F070M01A-AST
o Lenkung, Gestänge und
Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf
übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staubschutzfaltenbälge und Kugel-gelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und
Schläuche
Die Servolenkpumpe und die Schläuche
auf Undichtigkeit und Beschädigungprüfen. Beschädigte oder undichte Teilesofort auswechseln. Den Servolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß, Verölung undrichtige Spannung prüfen. Wie erforderlich auswechseln bzw. einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge
Faltenbälge und Klemmen der
Antriebswelle auf Risse, Qualitäts- minderung oder Beschädigung überprüfen. Beschädigte Teileauswechseln und, falls erforderlich, neues Schmierfett verwenden.
F070Q01A-AST
o Kältemittel der Klimaanlage
Die Leitungen und Anschlüsse der
Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlageentsprechend dem jeweiligen Werkstatthandbuch prüfen.

Motorraum.................................................................... 6-2
Tägliche Routinekontrollen .......................................... 6-5
Überprüfung des Motoröls ........................................... 6-6
Öl-und Filterwechsel .................................................... 6-9Überprüfung und Auswechslung
des Motorkühlmittels ................................................. 6-13
Zündkerzen ................................................................ 6-16
Auswechseln des Luftfilters ....................................... 6-18
Überprüfung des Getriebeöls (Schaltgetriebe) ......... 6-20
Überprüfung des Getriebeöls (Automatikgetriebe) ... 6-21
Überprüfung der Bremsen ......................................... 6-23
Überprüfen der Kupplungsflüssigkeit ........................ 6-25
Pflege der Klimaanlage ............................................. 6-26
Staub-und Pollenfilter Auswechseln
(Für Verdampfer- und Gebläseeinheit) .................... 6-27
Überprüfung der Keilriemen ...................................... 6-30
Überprüfung und Auswechslung der Sicherungen .. 6-31
Überprüfung der Batterie ........................................... 6-33
Überprüfung der Elektrischen Kühlgebläse .............. 6-34
Servolenkungsflüssigkeitsstand .................................6-35
Einstellen der Scheinwerfer ....................................... 6-37
Auswechseln der Glühlampen ................................... 6-39
Glühlampe Wattleistung ............................................. 6-46
Beschreibung der Sicherungstafel ............................ 6-47

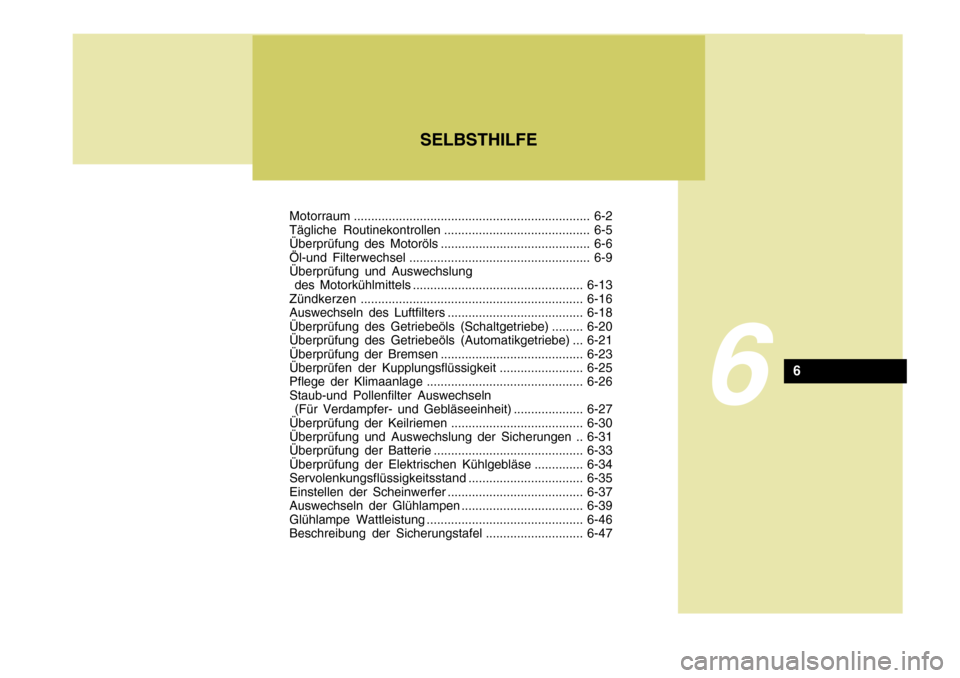

SELBSTHILFE
6
6
