2005 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

255
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

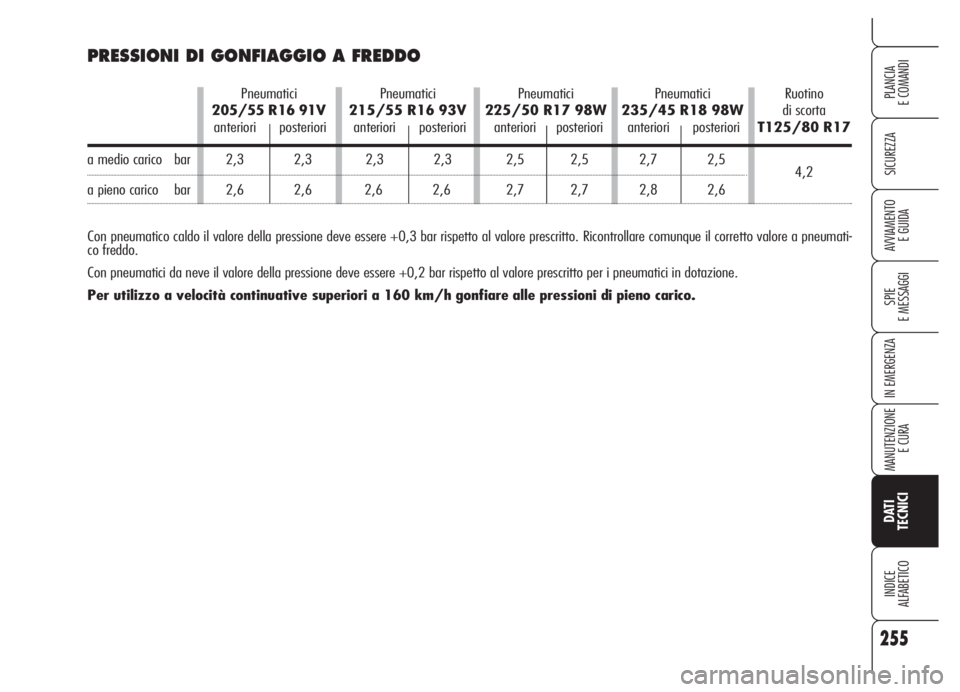

PRESSIONI DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il corretto valore a pneumati-
co freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per i pneumatici in dotazione.
Per utilizzo a velocità continuative superiori a 160 km/h gonfiare alle pressioni di pieno carico.Pneumatici
205/55 R16 91V
anteriori posteriori
2,3 2,3
2,6 2,6Pneumatici
215/55 R16 93V
anteriori posteriori
2,3 2,3
2,6 2,6
a medio carico bar
a pieno carico barRuotino
di scorta
T125/80 R17
4,2 Pneumatici
225/50 R17 98W
anteriori posteriori
2,5 2,5
2,7 2,7Pneumatici
235/45 R18 98W
anteriori posteriori
2,7 2,5
2,8 2,6

256
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
– campanatura
Ruote anteriori: – incidenza
– semiconvergenza
(per ruota)
– campanatura
Ruote posteriori:
– semiconvergenza
(per ruota)

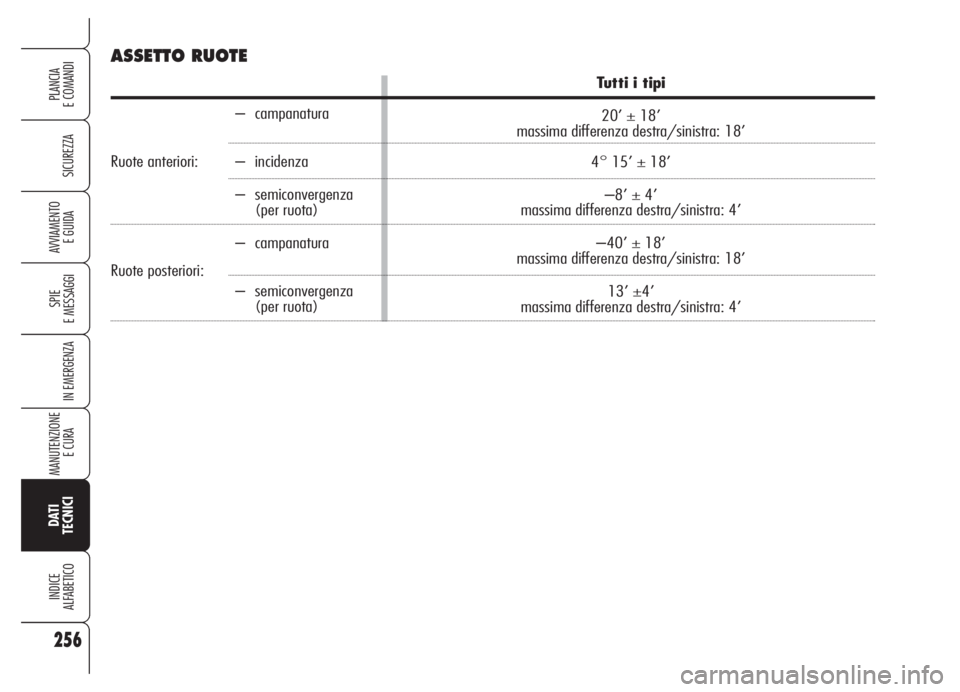

ASSETTO RUOTE
Tutti i tipi
20’ ± 18’
massima differenza destra/sinistra: 18’
4° 15’ ± 18’
–8’ ± 4’
massima differenza destra/sinistra: 4’
–40’ ± 18’
massima differenza destra/sinistra: 18’
13’ ±4’
massima differenza destra/sinistra: 4’

257
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Versioni A B C D E F G H
1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

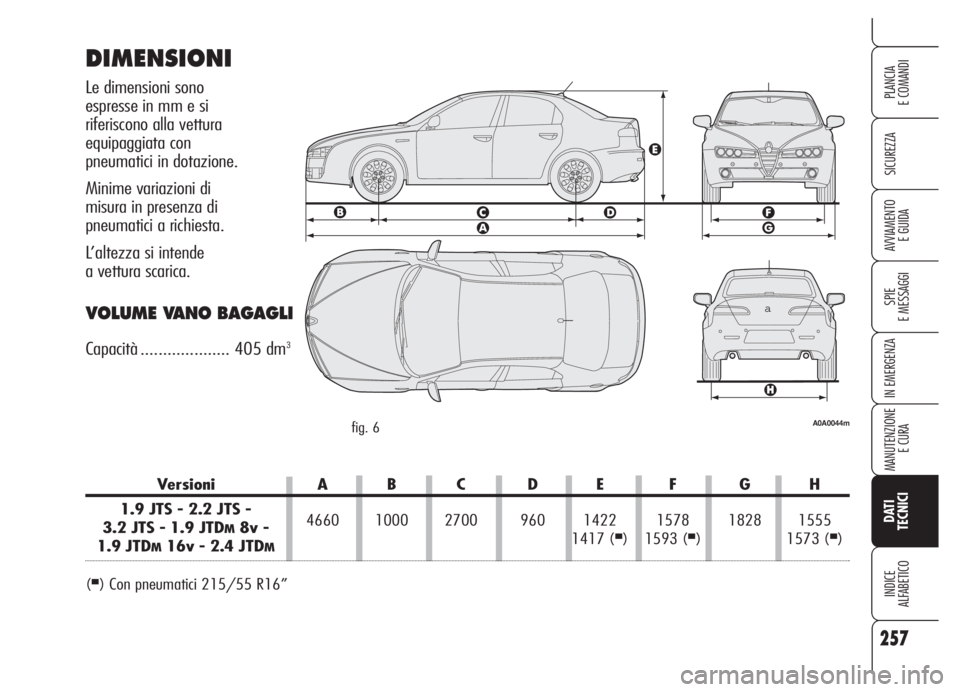

DIMENSIONI
a
Le dimensioni sono
espresse in mm e si
riferiscono alla vettura
equipaggiata con
pneumatici in dotazione.
Minime variazioni di
misura in presenza di
pneumatici a richiesta.
L’altezza si intende
a vettura scarica.
VOLUME VANO BAGAGLI
Capacità .................... 405 dm3
(■) Con pneumatici 215/55 R16”
A0A0044mfig. 6

258
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

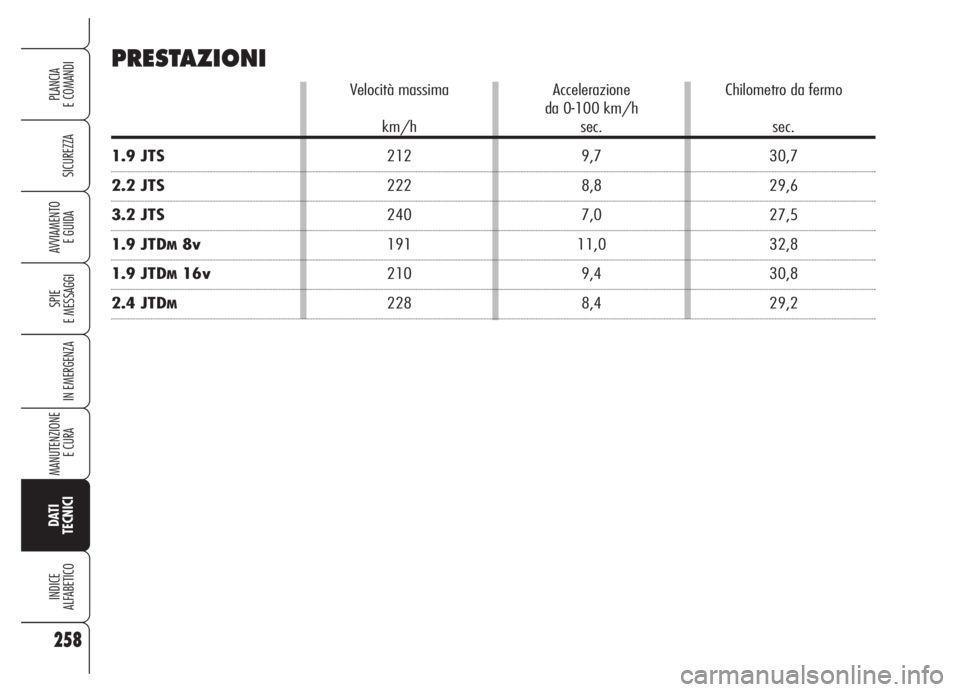

PRESTAZIONI
Velocità massima Accelerazione Chilometro da fermo
da 0-100 km/h
km/h sec. sec.
1.9 JTS212 9,7 30,7
2.2 JTS222 8,8 29,6
3.2 JTS 240 7,0 27,5
1.9 JTDM8v191 11,0 32,8
1.9 JTDM16v210 9,4 30,8
2.4 JTDM228 8,4 29,2

259
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
2.2 JTS
1490
1200
1100
2010
520
1500
70
80
3.2 JTS
1740
1300
1100
2260
520
1800
70
80
1.9 JTDM8v
1525
1200
1100
2045
520
1500
70
80
1.9 JTDM16v
1535
1200
1100
2055
520
1500
70
80
2.4 JTDM
1630
1300
1100
2150
520
1500
70
80
1.9 JTS
1480
1200
1100
2000
520
1500
70
80

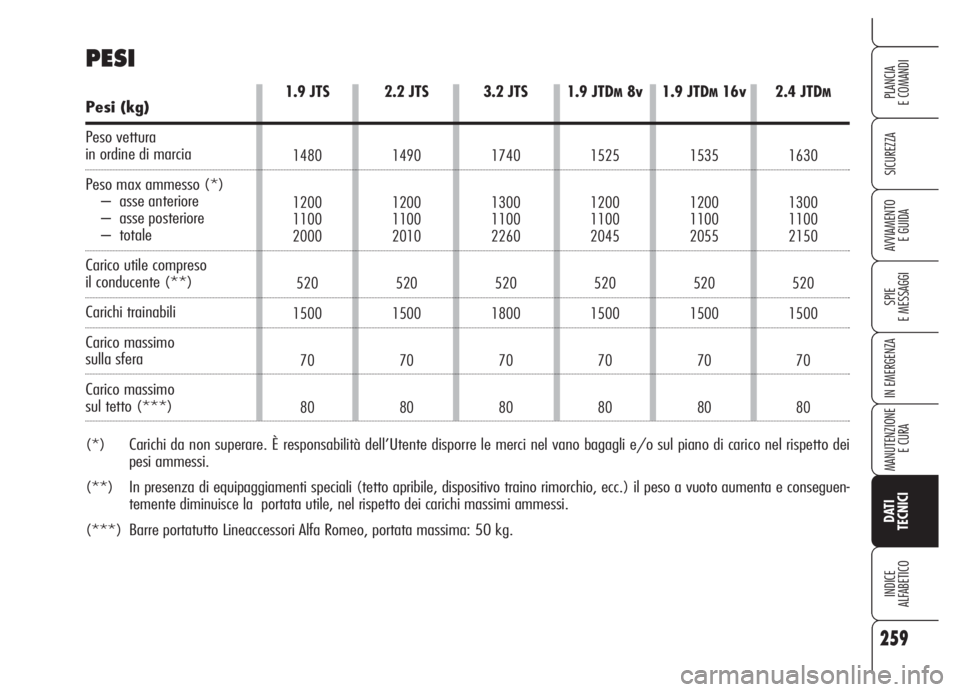

PESI
Pesi (kg)
Peso vettura
in ordine di marcia
Peso max ammesso (*)
– asse anteriore
– asse posteriore
– totale
Carico utile compreso
il conducente (**)
Carichi trainabili
Carico massimo
sulla sfera
Carico massimo
sul tetto (***)
(*) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei
pesi ammessi.
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguen-
temente diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Barre portatutto Lineaccessori Alfa Romeo, portata massima: 50 kg.

260
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

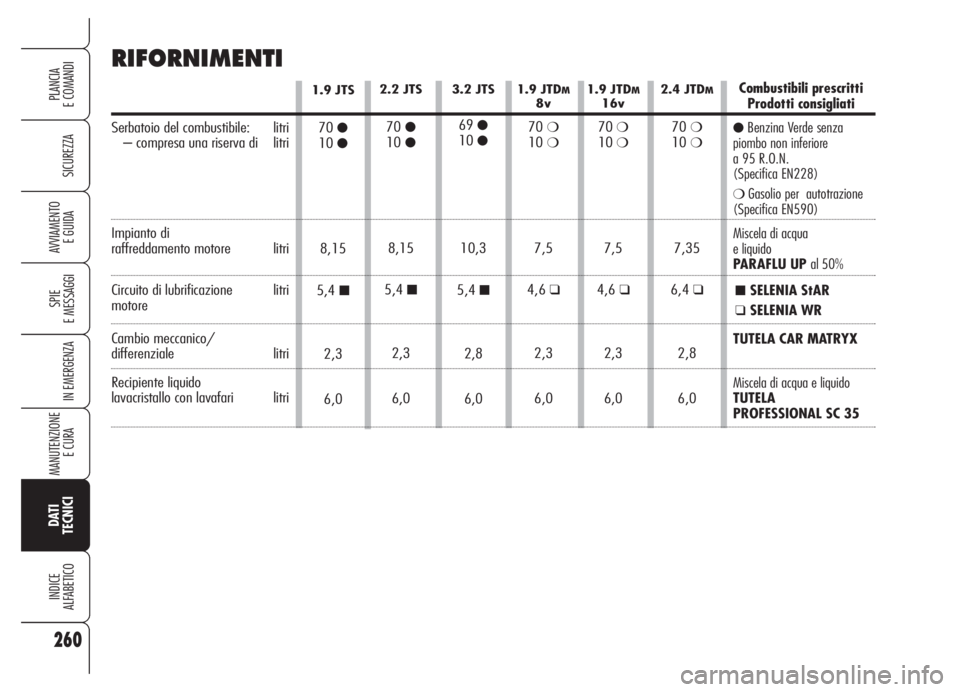

RIFORNIMENTI
1.9 JTDM8v
70❍10❍
7,5
4,6
❑
2,3
6,0
1.9 JTDM16v
70❍10❍
7,5
4,6
❑
2,3
6,0
2.4 JTDM
70❍10❍
7,35
6,4
❑
2,8
6,0
1.9 JTS
70●10●
8,15
5,4
■
2,3
6,0
2.2 JTS
70●10●
8,15
5,4
■
2,3
6,0
3.2 JTS
69●10●
10,3
5,4
■
2,8
6,0
Combustibili prescritti
Prodotti consigliati
●Benzina Verde senza
piombo non inferiore
a 95 R.O.N.
(Specifica EN228)
❍Gasolio per autotrazione
(Specifica EN590)
Miscela di acqua
e liquido
PARAFLU UP al 50%
■SELENIA StAR
❑SELENIA WR
TUTELA CAR MATRYX
Miscela di acqua e liquido
TUTELA
PROFESSIONAL SC 35
Serbatoio del combustibile: litri
– compresa una riserva di litri
Impianto di raffreddamento motore litri
Circuito di lubrificazione litri
motore
Cambio meccanico/
differenziale litri
Recipiente liquido
lavacristallo con lavafari litri

261
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

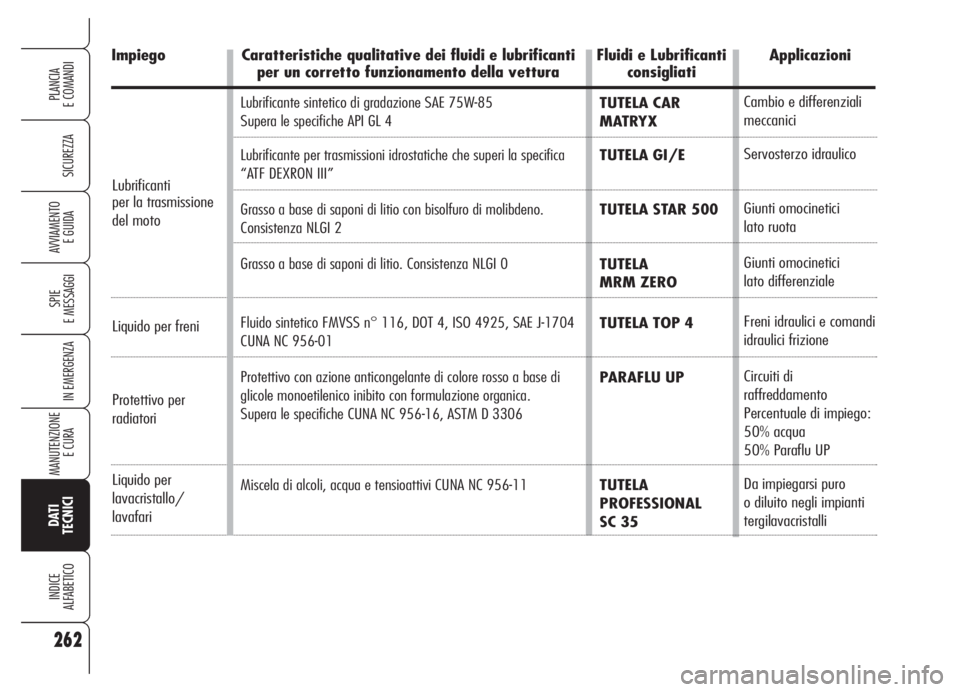

FLUIDI E LUBRIFICANTI
CARATTERISTICHE E PRODOTTI CONSIGLIATI
Impiego Caratteristiche qualitative dei fluidi e Fluidi
lubrificanti per un corretto funzionamento e Lubrificanti
della vettura consigliati
Lubrificanti per
motori a benzina
Lubrificanti per
motori diesel
Lubrificanti con base sintetica di gradazione SAE 5W-40
che superino la specifica FIAT 9.55535-H2
Lubrificanti con base sintetica di gradazione SAE 5W-40
che superino la specifica FIAT 9.55535-M2SELENIA StAR
SELENIA WR

262
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Lubrificante sintetico di gradazione SAE 75W-85
Supera le specifiche API GL 4
Lubrificante per trasmissioni idrostatiche che superi la specifica
“ATF DEXRON III”
Grasso a base di saponi di litio con bisolfuro di molibdeno.
Consistenza NLGI 2
Grasso a base di saponi di litio. Consistenza NLGI 0
Fluido sintetico FMVSS n° 116, DOT 4, ISO 4925, SAE J-1704
CUNA NC 956-01
Protettivo con azione anticongelante di colore rosso a base di
glicole monoetilenico inibito con formulazione organica.
Supera le specifiche CUNA NC 956-16, ASTM D 3306
Miscela di alcoli, acqua e tensioattivi CUNA NC 956-11TUTELA CAR
MATRYX
TUTELA GI/E
TUTELA STAR 500
TUTELA
MRM ZERO
TUTELA TOP 4
PARAFLU UP
TUTELA
PROFESSIONAL
SC 35Cambio e differenziali
meccanici
Servosterzo idraulico
Giunti omocinetici
lato ruota
Giunti omocinetici
lato differenziale
Freni idraulici e comandi
idraulici frizione
Circuiti di
raffreddamento
Percentuale di impiego:
50% acqua
50% Paraflu UP
Da impiegarsi puro
o diluito negli impianti
tergilavacristalli Liquido per freni
Liquido per
lavacristallo/
lavafari
Impiego Caratteristiche qualitative dei fluidi e lubrificanti Fluidi e Lubrificanti Applicazioni
per un corretto funzionamento della vettura consigliati
Protettivo per
radiatori Lubrificanti
per la trasmissione
del moto
