2005 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

143
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVVERTENZAL’entrata in funzione
degli air bag libera una piccola quantità
di polveri. Queste polveri non sono no-
cive e non indicano un principio di in-
cendio; inoltre la superficie del cuscino
dispiegato e l’interno della vettura pos-
sono venire ricoperti da un residuo pol-
veroso: questa polvere può irritare la pel-
le e gli occhi. Nel caso di esposizione la-
varsi con sapone neutro ed acqua.
Le cariche pirotecniche durano 14 anni
dalla data di fabbricazione del compo-
nente; la scadenza è indicata nell’ap-
posita targhetta nel cassetto portaog-
getti o nel libretto di manutenzione pro-
grammata. All'avvicinarsi di questa sca-
denza, rivolgersi ai Servizi Autorizzati
Alfa Romeo per la sostituzione.
AVVERTENZANel caso di un inci-
dente in cui si sia attivato uno qualun-
que dei dispositivi di sicurezza, rivolgersi
ai Servizi Autorizzati Alfa Romeo per far
sostituire quelli attivati e per far verifi-
care l’integrità dell’impianto.Tutti gli interventi di controllo, ripara-
zione e sostituzione riguardanti l’air bag
devono essere effettuati presso i Servi-
zi Autorizzati Alfa Romeo.
In caso di rottamazione della vettura oc-
corre rivolgersi ai Servizi Autorizzati Al-
fa Romeo per far disattivare l’impian-
to, inoltre in caso di cambio di proprietà
della vettura è indispensabile che il nuo-
vo proprietario venga a conoscenza del-
le modalità di impiego e delle avver-
tenze sopra indicate ed entri in posses-
so del “Libretto di Uso e Manutenzio-
ne”.
AVVERTENZAL’attivazione di pre-
tensionatori, air bag frontali, air bag la-
terali, è decisa in modo differenziato, in
base al tipo di urto. La mancata attiva-
zione di uno o più di essi non è pertan-
to indice di malfunzionamento del si-
stema.
Non appoggiare la te-
sta, le braccia o i gomi-
ti sulle porte, sui finestrini e
nell’area di dispiegamento del
cuscino dell’air bag laterale
protezione testa (Window
Bag) per evitare possibili le-
sioni durante la fase di gon-
fiaggio.
ATTENZIONE
Non sporgere mai la te-
sta, le braccia e i gomi-
ti fuori dal finestrino.
ATTENZIONE

144
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

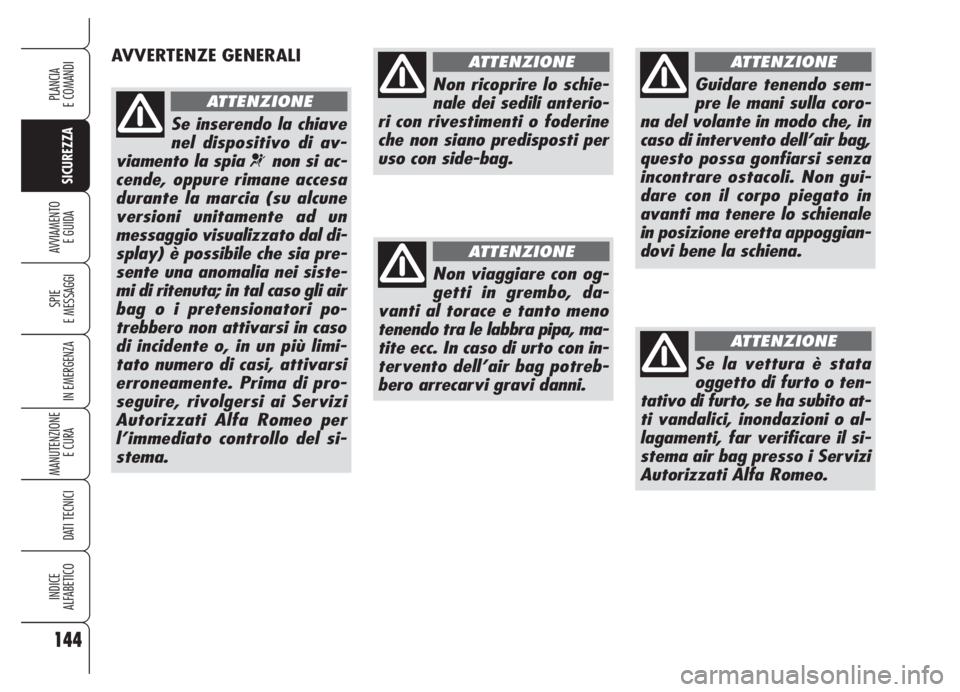

AVVERTENZE GENERALI
Se inserendo la chiave
nel dispositivo di av-
viamento la spia
¬non si ac-
cende, oppure rimane accesa
durante la marcia (su alcune
versioni unitamente ad un
messaggio visualizzato dal di-
splay) è possibile che sia pre-
sente una anomalia nei siste-
mi di ritenuta; in tal caso gli air
bag o i pretensionatori po-
trebbero non attivarsi in caso
di incidente o, in un più limi-
tato numero di casi, attivarsi
erroneamente. Prima di pro-
seguire, rivolgersi ai Servizi
Autorizzati Alfa Romeo per
l’immediato controllo del si-
stema.
ATTENZIONE
Non ricoprire lo schie-
nale dei sedili anterio-
ri con rivestimenti o foderine
che non siano predisposti per
uso con side-bag.
ATTENZIONE
Non viaggiare con og-
getti in grembo, da-
vanti al torace e tanto meno
tenendo tra le labbra pipa, ma-
tite ecc. In caso di urto con in-
tervento dell’air bag potreb-
bero arrecarvi gravi danni.
ATTENZIONE
Guidare tenendo sem-
pre le mani sulla coro-
na del volante in modo che, in
caso di intervento dell’air bag,
questo possa gonfiarsi senza
incontrare ostacoli. Non gui-
dare con il corpo piegato in
avanti ma tenere lo schienale
in posizione eretta appoggian-
dovi bene la schiena.
ATTENZIONE
Se la vettura è stata
oggetto di furto o ten-
tativo di furto, se ha subito at-
ti vandalici, inondazioni o al-
lagamenti, far verificare il si-
stema air bag presso i Servizi
Autorizzati Alfa Romeo.
ATTENZIONE

145
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

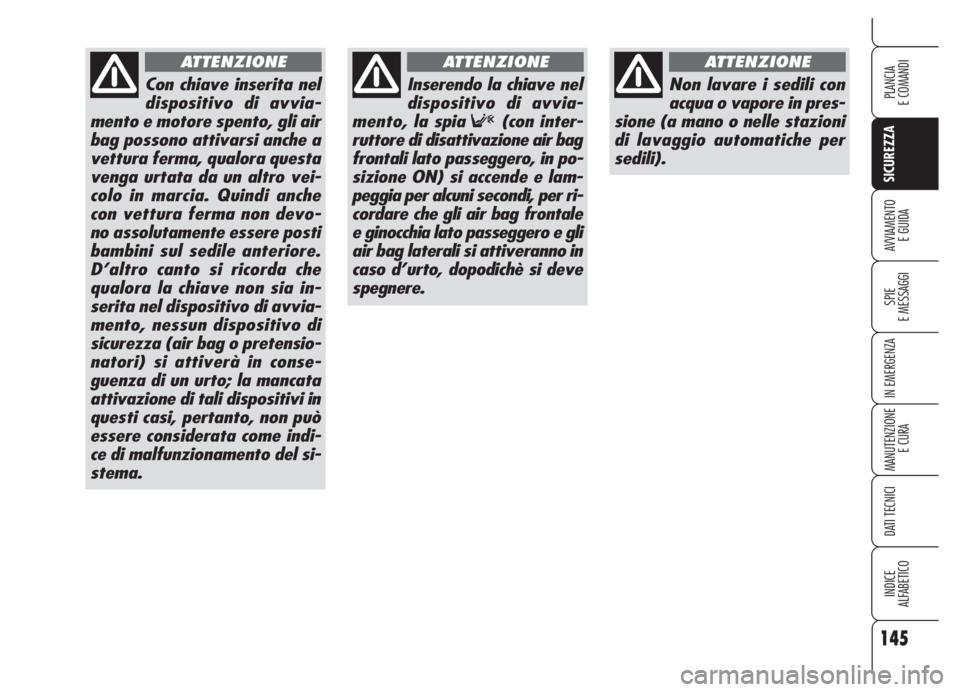

Con chiave inserita nel
dispositivo di avvia-
mento e motore spento, gli air
bag possono attivarsi anche a
vettura ferma, qualora questa
venga urtata da un altro vei-
colo in marcia. Quindi anche
con vettura ferma non devo-
no assolutamente essere posti
bambini sul sedile anteriore.
D’altro canto si ricorda che
qualora la chiave non sia in-
serita nel dispositivo di avvia-
mento, nessun dispositivo di
sicurezza (air bag o pretensio-
natori) si attiverà in conse-
guenza di un urto; la mancata
attivazione di tali dispositivi in
questi casi, pertanto, non può
essere considerata come indi-
ce di malfunzionamento del si-
stema.
ATTENZIONE
Non lavare i sedili con
acqua o vapore in pres-
sione (a mano o nelle stazioni
di lavaggio automatiche per
sedili).
ATTENZIONE
Inserendo la chiave nel
dispositivo di avvia-
mento, la spia
F(con inter-
ruttore di disattivazione air bag
frontali lato passeggero, in po-
sizione ON) si accende e lam-
peggia per alcuni secondi, per ri-
cordare che gli air bag frontale
e ginocchia lato passeggero e gli
air bag laterali si attiveranno in
caso d’urto, dopodichè si deve
spegnere.
ATTENZIONE

146
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

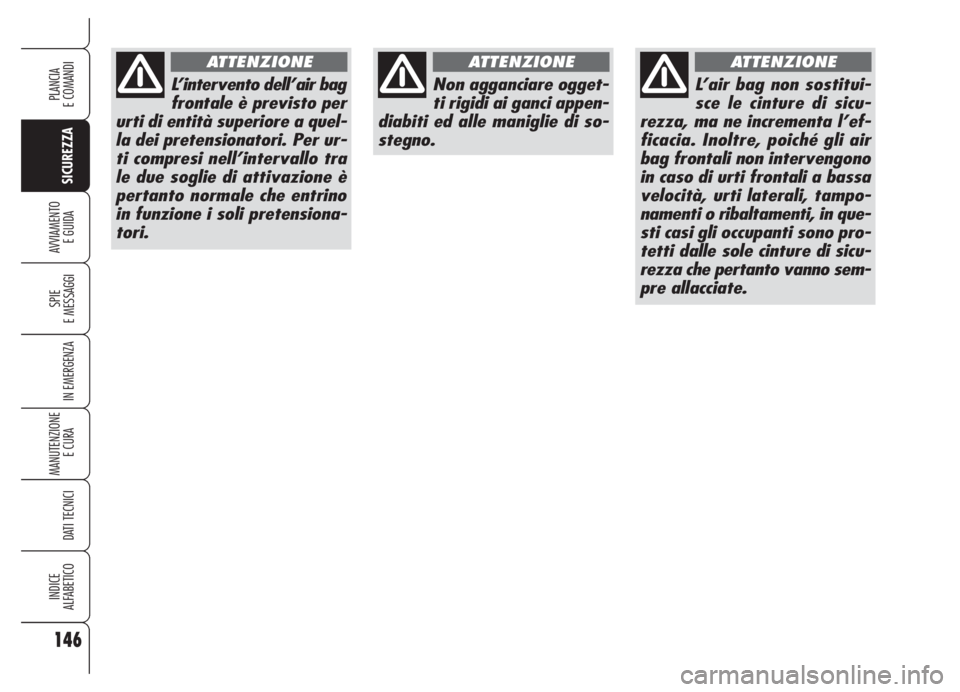

L’intervento dell’air bag
frontale è previsto per
urti di entità superiore a quel-
la dei pretensionatori. Per ur-
ti compresi nell’intervallo tra
le due soglie di attivazione è
pertanto normale che entrino
in funzione i soli pretensiona-
tori.
ATTENZIONE
Non agganciare ogget-
ti rigidi ai ganci appen-
diabiti ed alle maniglie di so-
stegno.
ATTENZIONE
L’air bag non sostitui-
sce le cinture di sicu-
rezza, ma ne incrementa l’ef-
ficacia. Inoltre, poiché gli air
bag frontali non intervengono
in caso di urti frontali a bassa
velocità, urti laterali, tampo-
namenti o ribaltamenti, in que-
sti casi gli occupanti sono pro-
tetti dalle sole cinture di sicu-
rezza che pertanto vanno sem-
pre allacciate.
ATTENZIONE

147
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A A
V V
V V
I I
A A
M M
E E
N N
T T
O O
E E
G G
U U
I I
D D
A A

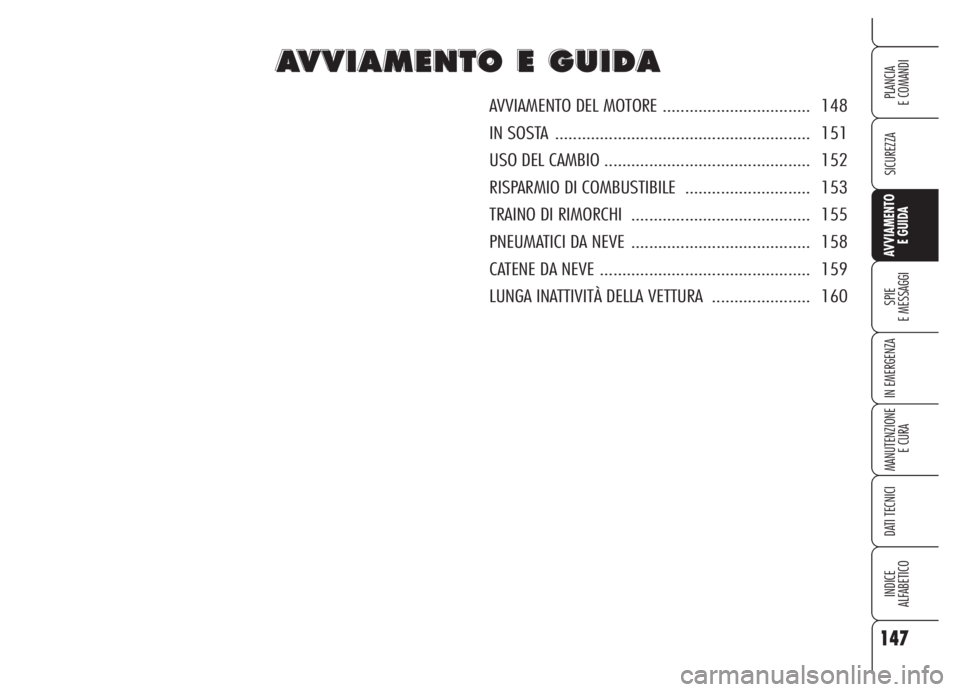

AVVIAMENTO DEL MOTORE ................................. 148
IN SOSTA ......................................................... 151
USO DEL CAMBIO .............................................. 152
RISPARMIO DI COMBUSTIBILE ............................ 153
TRAINO DI RIMORCHI ........................................ 155
PNEUMATICI DA NEVE ........................................ 158
CATENE DA NEVE ............................................... 159
LUNGA INATTIVITÀ DELLA VETTURA ...................... 160

148
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

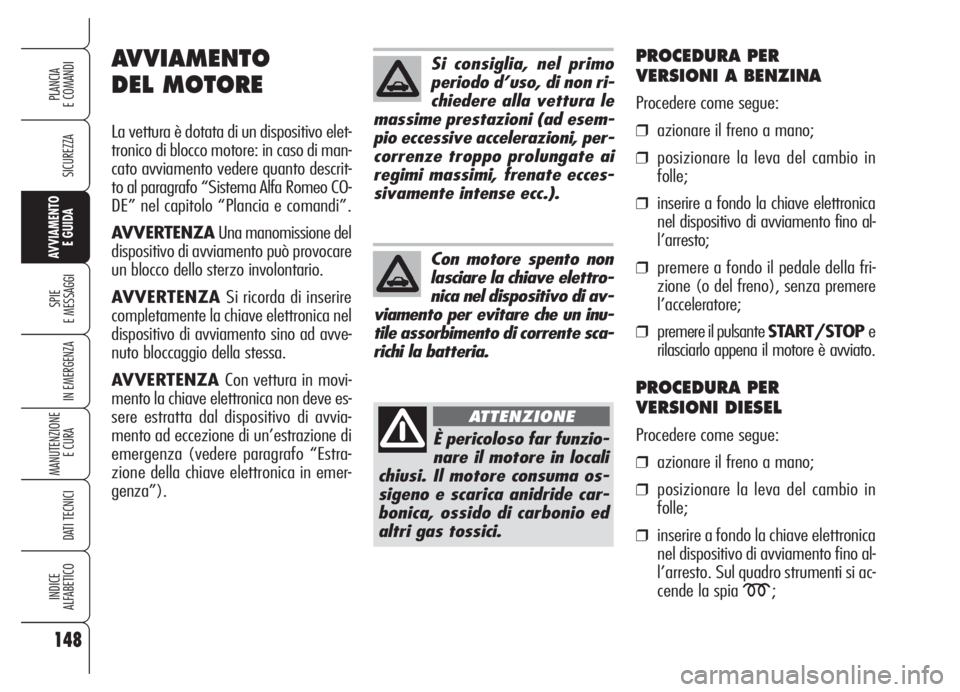

Si consiglia, nel primo
periodo d’uso, di non ri-
chiedere alla vettura le
massime prestazioni (ad esem-
pio eccessive accelerazioni, per-
correnze troppo prolungate ai
regimi massimi, frenate ecces-
sivamente intense ecc.).
È pericoloso far funzio-
nare il motore in locali
chiusi. Il motore consuma os-
sigeno e scarica anidride car-
bonica, ossido di carbonio ed
altri gas tossici.
ATTENZIONE
Con motore spento non
lasciare la chiave elettro-
nica nel dispositivo di av-
viamento per evitare che un inu-
tile assorbimento di corrente sca-
richi la batteria.
PROCEDURA PER
VERSIONI A BENZINA
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in
folle;
❒inserire a fondo la chiave elettronica
nel dispositivo di avviamento fino al-
l’arresto;
❒premere a fondo il pedale della fri-
zione (o del freno), senza premere
l’acceleratore;
❒premere il pulsante START/STOP e
rilasciarlo appena il motore è avviato.
PROCEDURA PER
VERSIONI DIESEL
Procedere come segue:
❒azionare il freno a mano;
❒posizionare la leva del cambio in
folle;
❒inserire a fondo la chiave elettronica
nel dispositivo di avviamento fino al-
l’arresto. Sul quadro strumenti si ac-
cende la spia
m;
AVVIAMENTO
DEL MOTORE
La vettura è dotata di un dispositivo elet-
tronico di blocco motore: in caso di man-
cato avviamento vedere quanto descrit-
to al paragrafo “Sistema Alfa Romeo CO-
DE” nel capitolo “Plancia e comandi”.
AVVERTENZAUna manomissione del
dispositivo di avviamento può provocare
un blocco dello sterzo involontario.
AVVERTENZA Si ricorda di inserire
completamente la chiave elettronica nel
dispositivo di avviamento sino ad avve-
nuto bloccaggio della stessa.
AVVERTENZA Con vettura in movi-
mento la chiave elettronica non deve es-
sere estratta dal dispositivo di avvia-
mento ad eccezione di un’estrazione di
emergenza (vedere paragrafo “Estra-
zione della chiave elettronica in emer-
genza”).

149
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
❒attendere lo spegnimento della spia
m,che avviene tanto più rapida-
mente quanto più il motore è caldo;
❒premere a fondo il pedale della fri-
zione (o del freno), senza premere
l’acceleratore;
❒premere il pulsante START/STOP
subito dopo lo spegnimento della spia
m. Attendere troppo significa ren-
dere inutile il lavoro di riscaldamento
delle candelette. Rilasciare il pulsan-
te appena il motore si è avviato.
AVVERTENZE
Se, in fase di avviamento, si dovesse
spegnere il motore, per effettuare il nuo-
vo avviamento è sufficiente premere il
pedale della frizione o del freno e suc-
cessivamente premere il pulsante
START/STOP.
Se l’avviamento è difficoltoso non insi-
stere con tentativi prolungati, ma rivol-
gersi ai Servizi Autorizzati Alfa Romeo.
Con vettura avviata la chiave elettroni-
ca viene bloccata all’interno del dispo-
sitivo di avviamento e sarà possibile
estrarla solo in seguito allo spegnimen-
to del motore. A vettura in moto conchiave elettronica bloccata, un’estra-
zione forzata potrebbe comportare il
guasto del dispositivo di avviamento.
Eventuali problemi relativi all’avviamen-
to sono segnalati dall’accensione della
spia
Ysul quadro strumenti (su alcune
versioni viene visualizzato un messaggio
sul display). In questo caso rivolgersi ai
Servizi Autorizzati Alfa Romeo.
Se in seguito alla pressione del pulsan-
teSTART/STOPil motore non si av-
via, provare a ripetere la procedura di
avviamento premendo l’altro pedale (fri-
zione o freno).
Anomalie all’avviamento
motore
Il sistema è in grado di riconoscere le
condizioni di mancato avviamento o di
imballo motore.
In questi casi viene attivato uno sblocco del-
la chiave elettronica per consentite al gui-
datore di effettuare le seguenti manovre:
❒spegnere il quadro strumenti me-
diante la pressione del pulsante
START/STOPo mediante l’estra-
zione della chiave elettronica dal di-
spositivo di avviamento;
❒riavviare la vettura mediante la pres-
sione della frizione/freno e del pul-
santeSTART/STOP.
AVVERTENZA In caso di imballo mo-
tore con vettura in movimento, per mo-
tivi di sicurezza, non è possibile estrar-
re la chiave elettronica dal dispositivo di
avviamento. Per estrarla premere il pul-
santeSTART/STOPcon pedale freno
(o frizione) rilasciati e vettura ferma.
RISCALDAMENTO DEL
MOTORE APPENA AVVIATO
(benzina e diesel)
Procedere come segue:
❒mettersi in marcia lentamente, fa-
cendo girare il motore a medio re-
gime, senza colpi di acceleratore;
❒evitare di richiedere fin dai primi chi-
lometri il massimo delle prestazioni.
Si consiglia di attendere fino a quan-
do la lancetta dell’indicatore del ter-
mometro del liquido di raffredda-
mento motore inizia a muoversi.

AVVERTENZADopo un percorso fa-
ticoso, prima di spegnere il motore man-
tenerlo al regime minimo, per permet-
tere l’abbassamento della temperatura
all’interno del vano motore.AVVERTENZASpegnendo il motore
con vettura in movimento, per motivi di
sicurezza, non è possibile estrarre la
chiave elettronica dal dispositivo di av-
viamento. Per estrarla accendere e spe-
gnere il quadro strumenti mediante la
pressione del pulsante START/STOP
con pedale freno (e frizione) rilasciati
e vettura ferma.
ESTRAZIONE DELLA CHIAVE
ELETTRONICA IN
EMERGENZA
Nel caso in cui si verifichi un problema
al sistema di spegnimento della vettu-
ra o al sistema di sblocco della chiave
elettronica, procedere come segue:
❒agire sul pulsante di sblocco per
estrarre l’inserto metallico (vedere
paragrafo “Chiave elettronica” nel
capitolo “Plancia e comandi”);

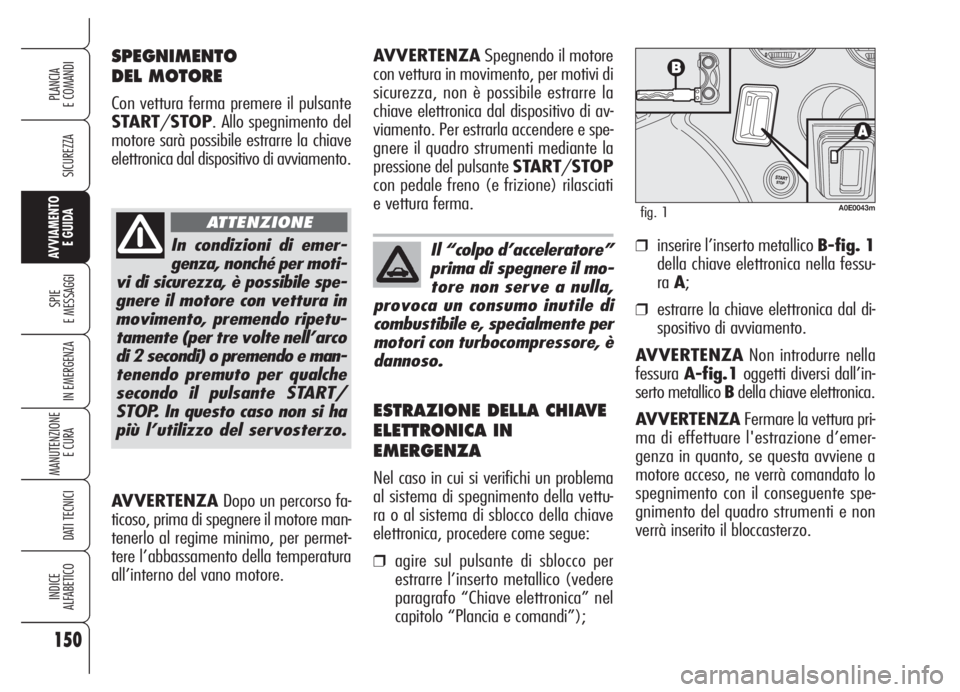

SPEGNIMENTO
DEL MOTORE
Con vettura ferma premere il pulsante
START/STOP. Allo spegnimento del
motore sarà possibile estrarre la chiave
elettronica dal dispositivo di avviamento.
150
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDAIl “colpo d’acceleratore”
prima di spegnere il mo-
tore non serve a nulla,
provoca un consumo inutile di
combustibile e, specialmente per
motori con turbocompressore, è
dannoso.❒inserire l’inserto metallico B-fig. 1
della chiave elettronica nella fessu-
raA;
❒estrarre la chiave elettronica dal di-
spositivo di avviamento.
AVVERTENZANon introdurre nella
fessuraA-fig.1oggetti diversi dall’in-
serto metallico Bdella chiave elettronica.
AVVERTENZAFermare la vettura pri-
ma di effettuare l'estrazione d’emer-
genza in quanto, se questa avviene a
motore acceso, ne verrà comandato lo
spegnimento con il conseguente spe-
gnimento del quadro strumenti e non
verrà inserito il bloccasterzo.
A0E0043mfig. 1
In condizioni di emer-
genza, nonché per moti-
vi di sicurezza, è possibile spe-
gnere il motore con vettura in
movimento, premendo ripetu-
tamente (per tre volte nell’arco
di 2 secondi) o premendo e man-
tenendo premuto per qualche
secondo il pulsante START/
STOP. In questo caso non si ha
più l’utilizzo del servosterzo.
ATTENZIONE
