2005 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

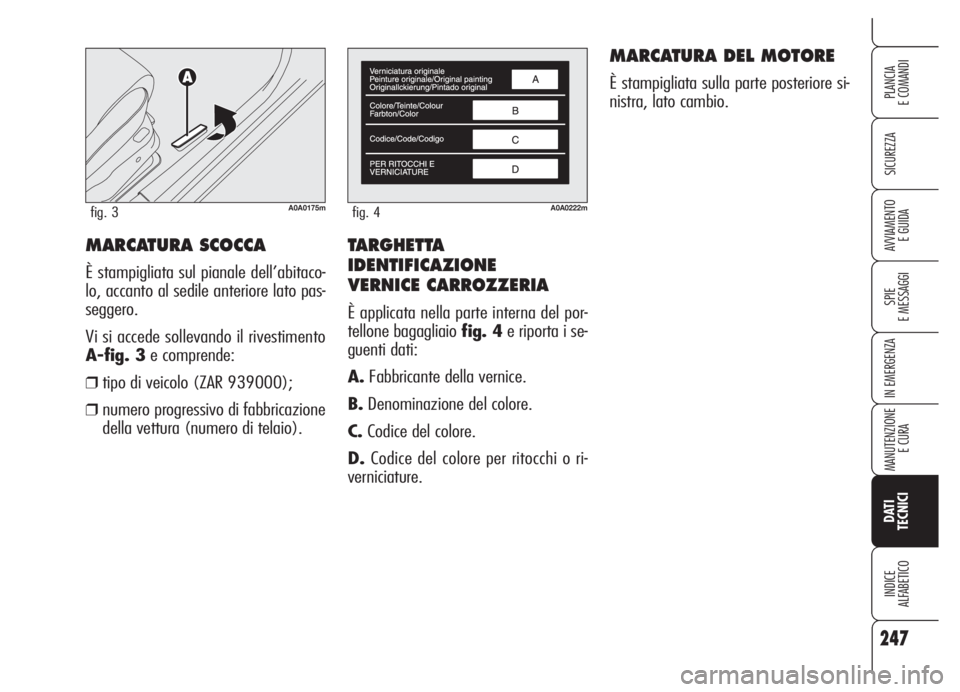

TARGHETTA
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata nella parte interna del por-
tellone bagagliaio fig. 4e riporta i se-
guenti dati:
A.Fabbricante della vernice.
B.Denominazione del colore.
C.Codice del colore.
D.Codice del colore per ritocchi o ri-
verniciature.
MARCATURA DEL MOTORE
È stampigliata sulla parte posteriore si-
nistra, lato cambio.
MARCATURA SCOCCA
È stampigliata sul pianale dell’abitaco-
lo, accanto al sedile anteriore lato pas-
seggero.
Vi si accede sollevando il rivestimento
A-fig. 3e comprende:
❒tipo di veicolo (ZAR 939000);
❒numero progressivo di fabbricazione
della vettura (numero di telaio).
247
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0A0222mfig. 4A0A0175mfig. 3

248
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

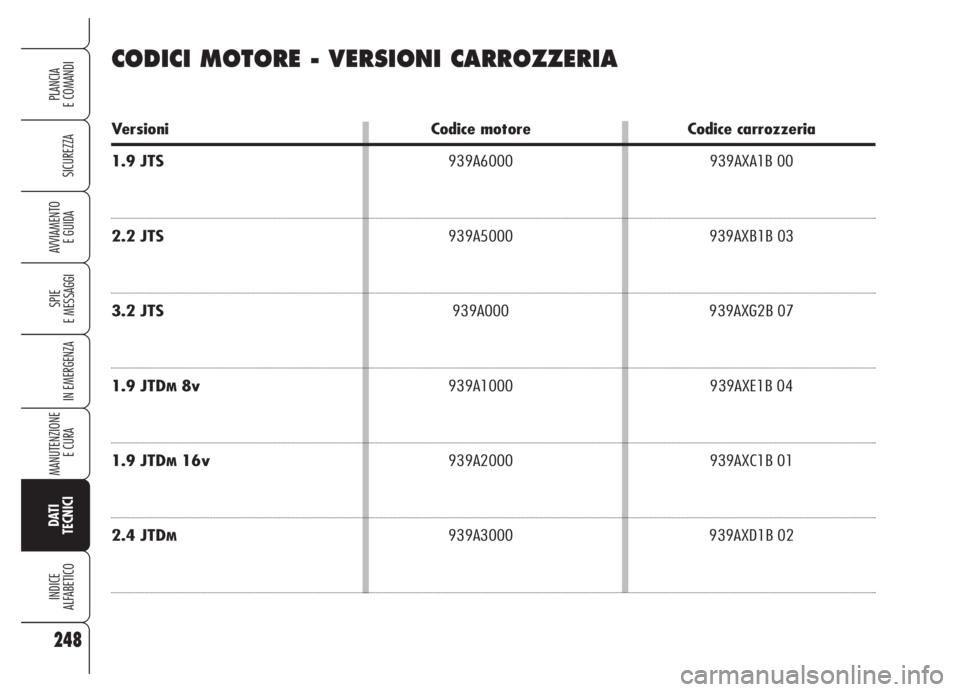

CODICI MOTORE - VERSIONI CARROZZERIA
Versioni Codice motore Codice carrozzeria
1.9 JTS939A6000 939AXA1B 00
2.2 JTS939A5000 939AXB1B 03
3.2 JTS 939A000 939AXG2B 07
1.9 JTDM8v939A1000 939AXE1B 04
1.9 JTDM16v939A2000 939AXC1B 01
2.4 JTDM939A3000 939AXD1B 02

249
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

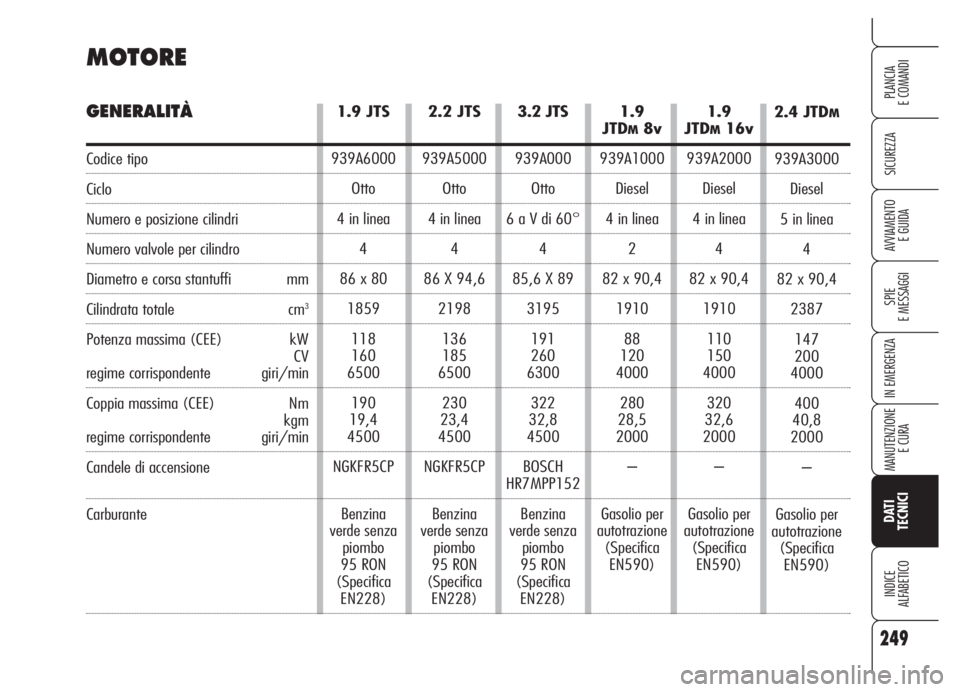

MOTORE
GENERALITÀ
Codice tipo
Ciclo
Numero e posizione cilindri
Numero valvole per cilindro
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Carburante
1.9 JTS
939A6000
Otto
4 in linea
4
86 x 80
1859
118
160
6500
190
19,4
4500
NGKFR5CP
Benzina
verde senza
piombo
95 RON
(Specifica
EN228)2.2 JTS
939A5000
Otto
4 in linea
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Benzina
verde senza
piombo
95 RON
(Specifica
EN228)3.2 JTS
939A000
Otto
6 a V di 60°
4
85,6 X 89
3195
191
260
6300
322
32,8
4500
BOSCH
HR7MPP152
Benzina
verde senza
piombo
95 RON
(Specifica
EN228)1.9
JTD
M8v
939A1000
Diesel
4 in linea
2
82 x 90,4
1910
88
120
4000
280
28,5
2000
–
Gasolio per
autotrazione
(Specifica
EN590)1.9
JTDM16v
939A2000
Diesel
4 in linea
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Gasolio per
autotrazione
(Specifica
EN590)2.4 JTD
M
939A3000
Diesel
5 in linea
4
82 x 90,4
2387
147
200
4000
400
40,8
2000
–
Gasolio per
autotrazione
(Specifica
EN590)

250
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

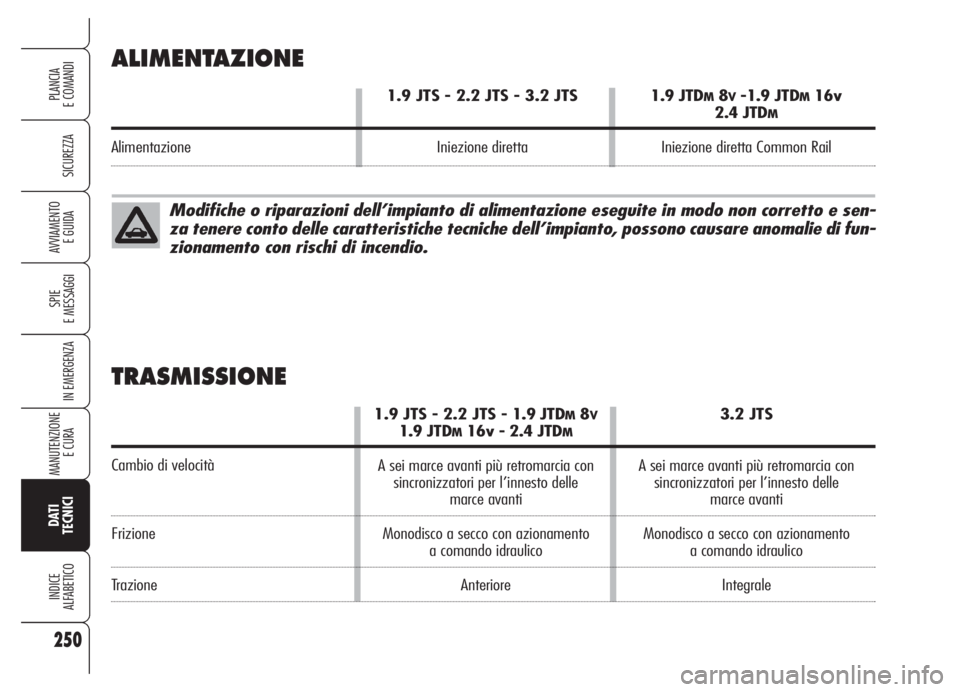

ALIMENTAZIONE
1.9 JTS - 2.2 JTS - 3.2 JTS1.9 JTDM8V-1.9 JTDM16v
2.4 JTDM
Alimentazione Iniezione diretta Iniezione diretta Common Rail
Modifiche o riparazioni dell’impianto di alimentazione eseguite in modo non corretto e sen-
za tenere conto delle caratteristiche tecniche dell’impianto, possono causare anomalie di fun-
zionamento con rischi di incendio.
TRASMISSIONE
Cambio di velocità
Frizione
Trazione1.9 JTS - 2.2 JTS - 1.9 JTD
M8V
1.9 JTDM16v - 2.4 JTDM
A sei marce avanti più retromarcia con
sincronizzatori per l’innesto delle
marce avanti
Monodisco a secco con azionamento
a comando idraulico
Anteriore3.2 JTS
A sei marce avanti più retromarcia con
sincronizzatori per l’innesto delle
marce avanti
Monodisco a secco con azionamento
a comando idraulico
Integrale

251
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

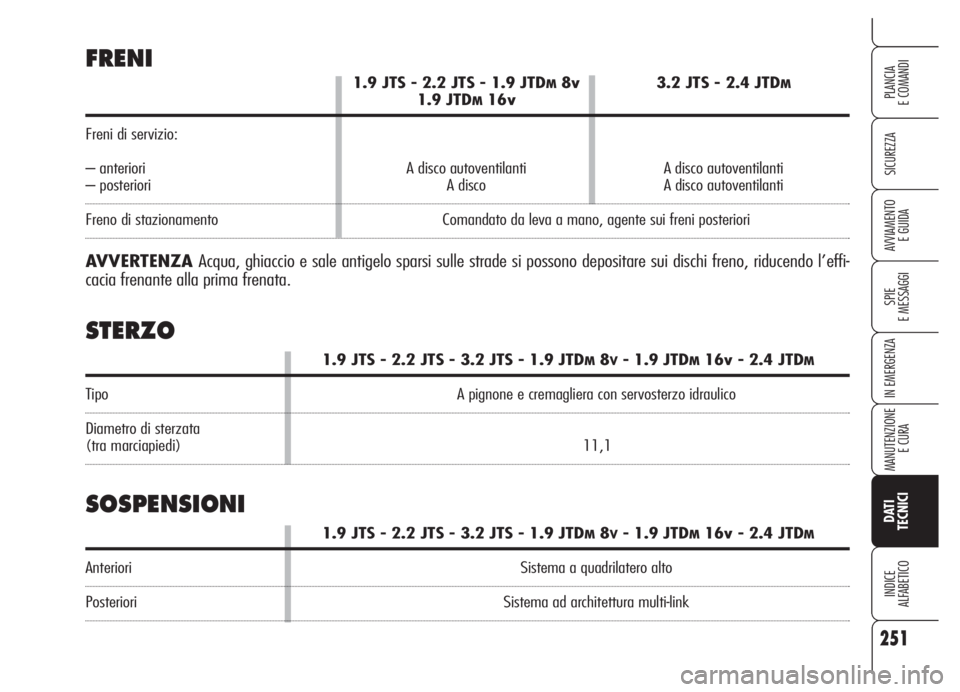

1.9 JTS - 2.2 JTS - 1.9 JTDM8v 3.2 JTS - 2.4 JTDM
1.9 JTDM16v
Freni di servizio:
– anteriori A disco autoventilanti A disco autoventilanti
– posteriori A disco A disco autoventilanti
Freno di stazionamento Comandato da leva a mano, agente sui freni posteriori
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’effi-
cacia frenante alla prima frenata.
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Tipo A pignone e cremagliera con servosterzo idraulico
Diametro di sterzata
(tra marciapiedi) 11,1
FRENI
STERZO
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Anteriori Sistema a quadrilatero alto
Posteriori Sistema ad architettura multi-link
SOSPENSIONI

LETTURA CORRETTA
DEL PNEUMATICO fig. 5
Esempio: 205/55 R 16 91 V
205= Larghezza nominale (S, di-
stanza in mm tra i fianchi).
55= Rapporto altezza/larghezza
(H/S) in percentuale.
R= Pneumatico radiale.
16= Diametro del cerchio in pollici
(Ø).
91= Indice di carico (portata).
V= Indice di velocità massima.Indice di carico (portata)
60= 250 kg 84= 500 kg
61= 257 kg 85= 515 kg
62= 265 kg 86= 530 kg
63= 272 kg 87= 545 kg
64= 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66= 300 kg 90= 600 kg
67= 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69= 325 kg 93= 650 kg
70= 335 kg 94= 670 kg
71= 345 kg 95= 690 kg
72= 355 kg 96= 710 kg
73= 365 kg 97= 730 kg
74= 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76= 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg
103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106= 950 kg
83= 487 kg

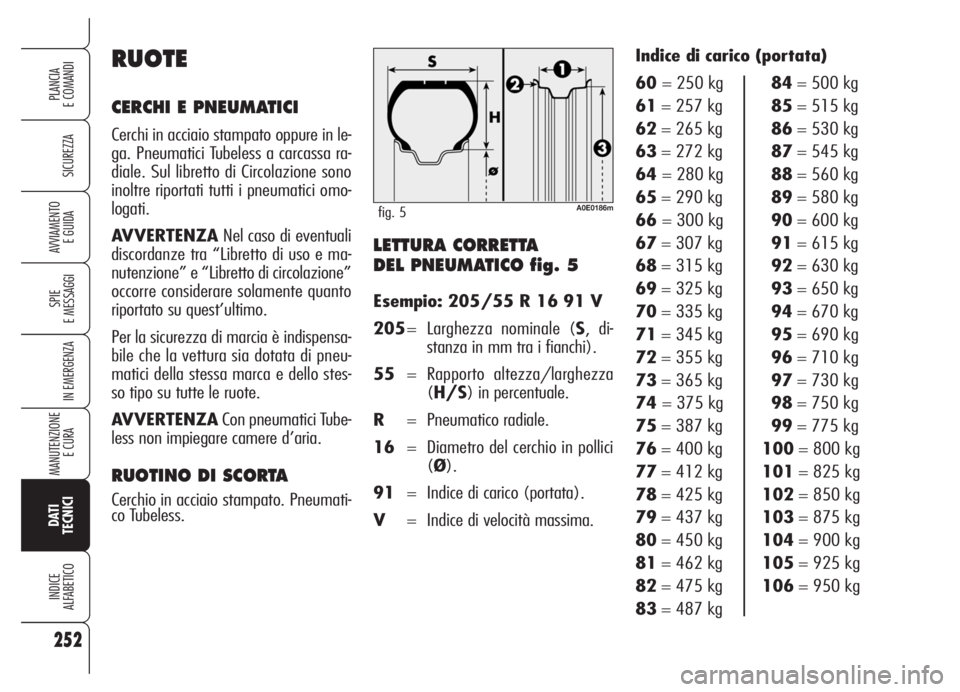

RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in le-
ga. Pneumatici Tubeless a carcassa ra-
diale. Sul libretto di Circolazione sono
inoltre riportati tutti i pneumatici omo-
logati.
AVVERTENZANel caso di eventuali
discordanze tra “Libretto di uso e ma-
nutenzione” e “Libretto di circolazione”
occorre considerare solamente quanto
riportato su quest’ultimo.
Per la sicurezza di marcia è indispensa-
bile che la vettura sia dotata di pneu-
matici della stessa marca e dello stes-
so tipo su tutte le ruote.
AVVERTENZACon pneumatici Tube-
less non impiegare camere d’aria.
RUOTINO DI SCORTA
Cerchio in acciaio stampato. Pneumati-
co Tubeless.
252
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0186mfig. 5

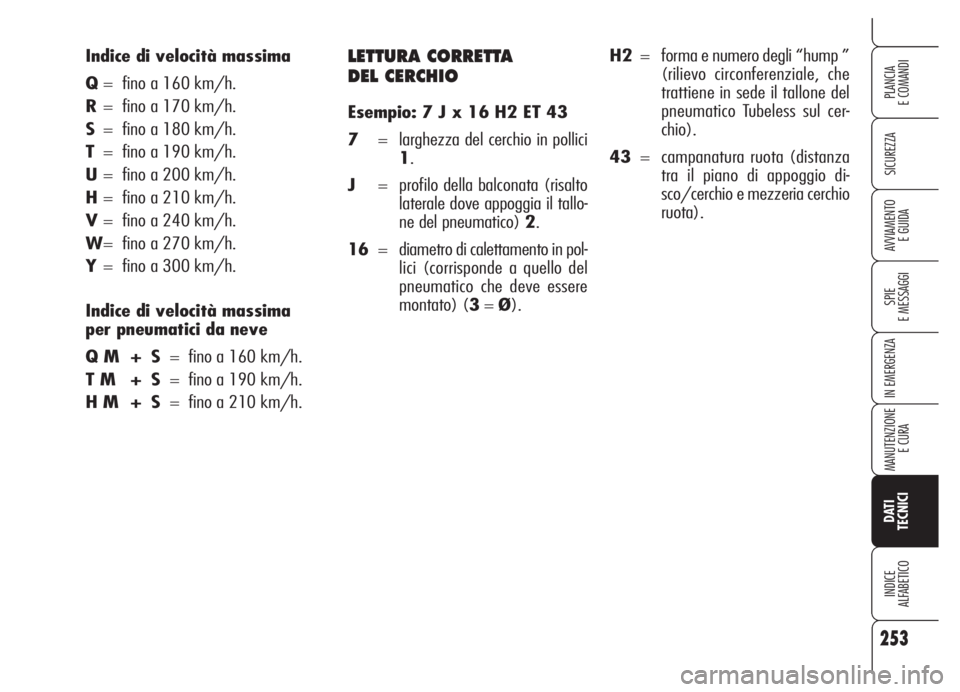

LETTURA CORRETTA
DEL CERCHIO
Esempio: 7 J x 16 H2 ET 43
7= larghezza del cerchio in pollici
1.
J= profilo della balconata (risalto
laterale dove appoggia il tallo-
ne del pneumatico) 2.
16= diametro di calettamento in pol-
lici (corrisponde a quello del
pneumatico che deve essere
montato) (3=Ø).H2= forma e numero degli “hump ”
(rilievo circonferenziale, che
trattiene in sede il tallone del
pneumatico Tubeless sul cer-
chio).
43= campanatura ruota (distanza
tra il piano di appoggio di-
sco/cerchio e mezzeria cerchio
ruota). Indice di velocità massima
Q= fino a 160 km/h.
R= fino a 170 km/h.
S= fino a 180 km/h.
T= fino a 190 km/h.
U= fino a 200 km/h.
H= fino a 210 km/h.
V= fino a 240 km/h.
W= fino a 270 km/h.
Y= fino a 300 km/h.
Indice di velocità massima
per pneumatici da neve
Q M + S= fino a 160 km/h.
T M + S= fino a 190 km/h.
H M + S= fino a 210 km/h.
253
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

254
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
cerchio
pneumatico
cerchio
pneumatico
cerchio
pneumatico
cerchio
pneumatico
cerchio
pneumatico
cerchio
pneumatico
AVVERTENZASono raccomandati pneumatici invernali con indice di velocità H.
Sui pneumatici tipo 225/50 R17” è possibile utilizzare solamente catene da neve del tipo
“ragno”.
Sui pneumatici tipo 235/45 R18” non possono essere utilizzate le catene da neve per
interferenza con il parafango.
4,00B x17"
T125/80 R17

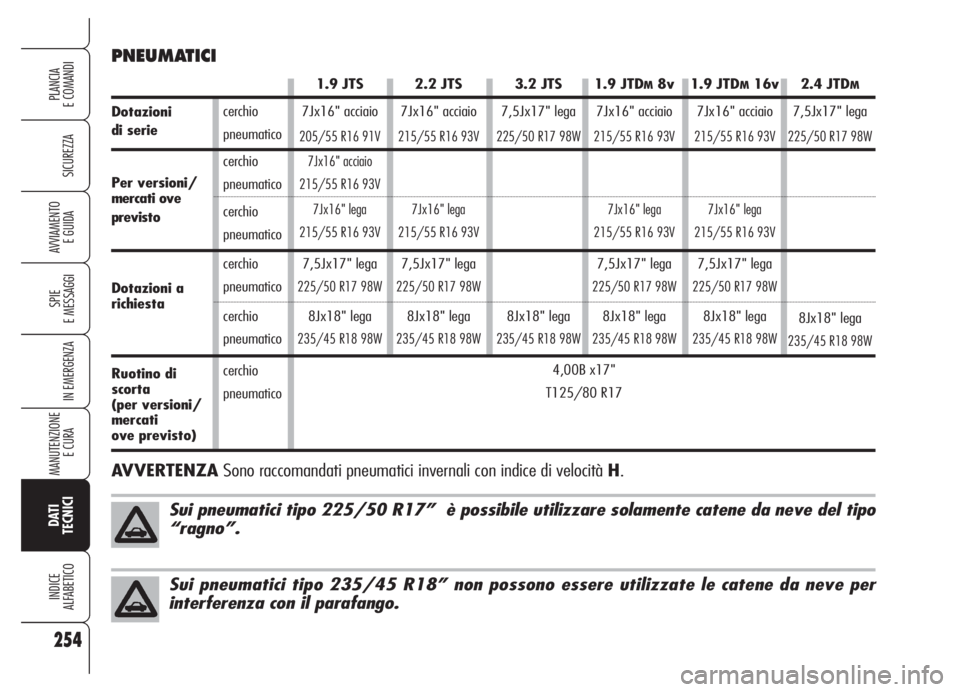

PNEUMATICI
Dotazioni
di serie
Per versioni/
mercati ove
previsto
Dotazioni a richiesta
Ruotino di
scorta
(per versioni/
mercati
ove previsto) 1.9 JTD
M16v
7Jx16" acciaio
215/55 R16 93V
7Jx16" lega
215/55 R16 93V
7,5Jx17" lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
2.4 JTDM
7,5Jx17" lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
1.9 JTDM8v
7Jx16" acciaio
215/55 R16 93V
7Jx16" lega
215/55 R16 93V
7,5Jx17" lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
3.2 JTS
7,5Jx17" lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
2.2 JTS
7Jx16" acciaio
215/55 R16 93V
7Jx16" lega
215/55 R16 93V
7,5Jx17" lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
1.9 JTS
7Jx16" acciaio
205/55 R16 91V
7Jx16" acciaio
215/55 R16 93V
7Jx16" lega
215/55 R16 93V
7,5Jx17" lega
225/50 R17 98W
8Jx18" lega
235/45 R18 98W
