2005 Alfa Romeo 159 Libretto Uso Manutenzione (in Italian)

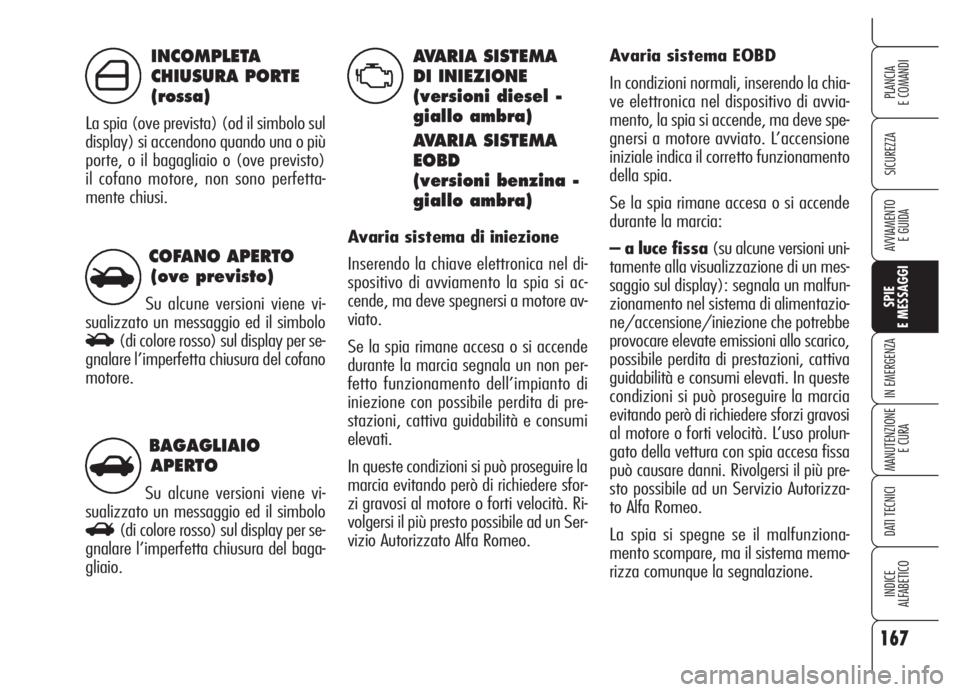

BAGAGLIAIO
APERTO
Su alcune versioni viene vi-
sualizzato un messaggio ed il simbolo
R(di colore rosso) sul display per se-
gnalare l’imperfetta chiusura del baga-
gliaio.
COFANO APERTO
(ove previsto)
Su alcune versioni viene vi-
sualizzato un messaggio ed il simbolo
S(di colore rosso) sul display per se-
gnalare l’imperfetta chiusura del cofano
motore.
167
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
AVARIA SISTEMA
DI INIEZIONE
(versioni diesel -
giallo ambra)
AVARIA SISTEMA
EOBD
(versioni benzina -
giallo ambra)
Avaria sistema di iniezione
Inserendo la chiave elettronica nel di-
spositivo di avviamento la spia si ac-
cende, ma deve spegnersi a motore av-
viato.
Se la spia rimane accesa o si accende
durante la marcia segnala un non per-
fetto funzionamento dell’impianto di
iniezione con possibile perdita di pre-
stazioni, cattiva guidabilità e consumi
elevati.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sfor-
zi gravosi al motore o forti velocità. Ri-
volgersi il più presto possibile ad un Ser-
vizio Autorizzato Alfa Romeo.Avaria sistema EOBD
In condizioni normali, inserendo la chia-
ve elettronica nel dispositivo di avvia-
mento, la spia si accende, ma deve spe-
gnersi a motore avviato. L’accensione
iniziale indica il corretto funzionamento
della spia.
Se la spia rimane accesa o si accende
durante la marcia:
– a luce fissa (su alcune versioni uni-
tamente alla visualizzazione di un mes-
saggio sul display): segnala un malfun-
zionamento nel sistema di alimentazio-
ne/accensione/iniezione che potrebbe
provocare elevate emissioni allo scarico,
possibile perdita di prestazioni, cattiva
guidabilità e consumi elevati. In queste
condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi
al motore o forti velocità. L’uso prolun-
gato della vettura con spia accesa fissa
può causare danni. Rivolgersi il più pre-
sto possibile ad un Servizio Autorizza-
to Alfa Romeo.
La spia si spegne se il malfunziona-
mento scompare, ma il sistema memo-
rizza comunque la segnalazione.
INCOMPLETA
CHIUSURA PORTE
(rossa)
La spia (ove prevista) (od il simbolo sul
display) si accendono quando una o più
porte, o il bagagliaio o (ove previsto)
il cofano motore, non sono perfetta-
mente chiusi.
U´
S
R

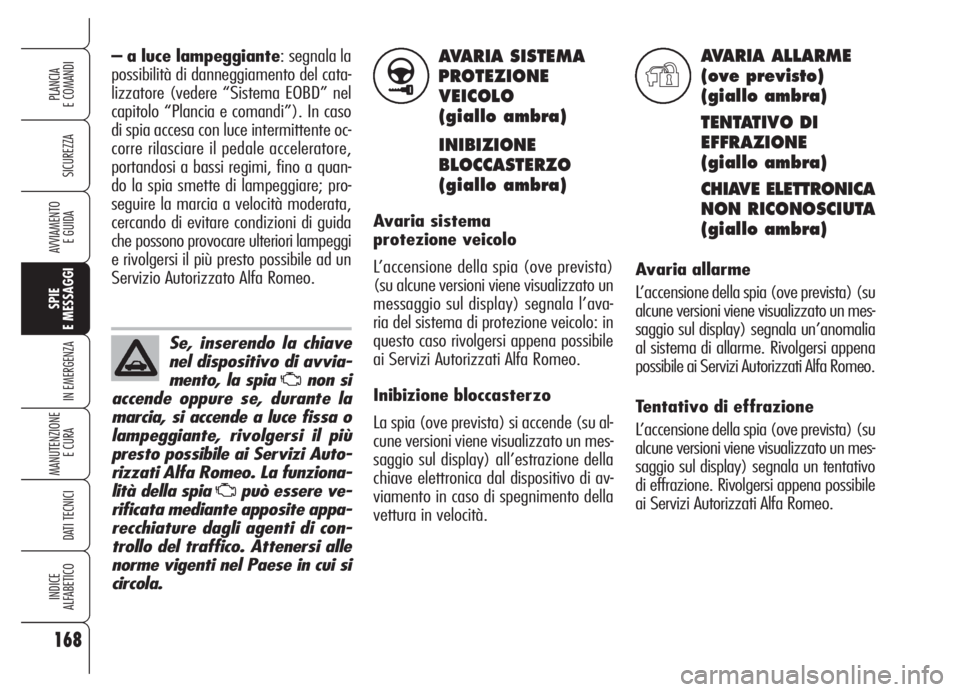

AVARIA SISTEMA
PROTEZIONE
VEICOLO
(giallo ambra)
INIBIZIONE
BLOCCASTERZO
(giallo ambra)
Avaria sistema
protezione veicolo
L’accensione della spia (ove prevista)
(su alcune versioni viene visualizzato un
messaggio sul display) segnala l’ava-
ria del sistema di protezione veicolo: in
questo caso rivolgersi appena possibile
ai Servizi Autorizzati Alfa Romeo.
Inibizione bloccasterzo
La spia (ove prevista) si accende (su al-
cune versioni viene visualizzato un mes-
saggio sul display) all’estrazione della
chiave elettronica dal dispositivo di av-
viamento in caso di spegnimento della
vettura in velocità.
AVARIA ALLARME
(ove previsto)
(giallo ambra)
TENTATIVO DI
EFFRAZIONE
(giallo ambra)
CHIAVE ELETTRONICA
NON RICONOSCIUTA
(giallo ambra)
Avaria allarme
L’accensione della spia (ove prevista) (su
alcune versioni viene visualizzato un mes-
saggio sul display) segnala un’anomalia
al sistema di allarme. Rivolgersi appena
possibile ai Servizi Autorizzati Alfa Romeo.
Tentativo di effrazione
L’accensione della spia (ove prevista) (su
alcune versioni viene visualizzato un mes-
saggio sul display) segnala un tentativo
di effrazione. Rivolgersi appena possibile
ai Servizi Autorizzati Alfa Romeo. – a luce lampeggiante: segnala la
possibilità di danneggiamento del cata-
lizzatore (vedere “Sistema EOBD” nel
capitolo “Plancia e comandi”). In caso
di spia accesa con luce intermittente oc-
corre rilasciare il pedale acceleratore,
portandosi a bassi regimi, fino a quan-
do la spia smette di lampeggiare; pro-
seguire la marcia a velocità moderata,
cercando di evitare condizioni di guida
che possono provocare ulteriori lampeggi
e rivolgersi il più presto possibile ad un
Servizio Autorizzato Alfa Romeo.
168
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
Se, inserendo la chiave
nel dispositivo di avvia-
mento, la spia
Unon si
accende oppure se, durante la
marcia, si accende a luce fissa o
lampeggiante, rivolgersi il più
presto possibile ai Servizi Auto-
rizzati Alfa Romeo. La funziona-
lità della spia
Upuò essere ve-
rificata mediante apposite appa-
recchiature dagli agenti di con-
trollo del traffico. Attenersi alle
norme vigenti nel Paese in cui si
circola.
>Y

169
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

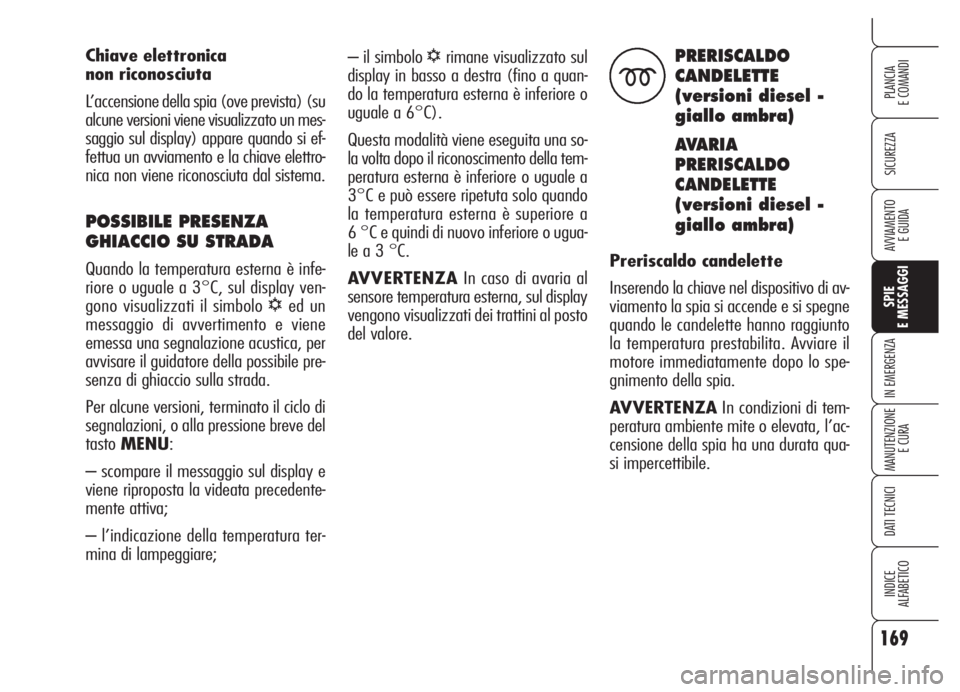

– il simbolo √rimane visualizzato sul
display in basso a destra (fino a quan-
do la temperatura esterna è inferiore o
uguale a 6°C).
Questa modalità viene eseguita una so-
la volta dopo il riconoscimento della tem-
peratura esterna è inferiore o uguale a
3°C e può essere ripetuta solo quando
la temperatura esterna è superiore a
6 °C e quindi di nuovo inferiore o ugua-
le a 3 °C.
AVVERTENZAIn caso di avaria al
sensore temperatura esterna, sul display
vengono visualizzati dei trattini al posto
del valore.PRERISCALDO
CANDELETTE
(versioni diesel -
giallo ambra)
AVARIA
PRERISCALDO
CANDELETTE
(versioni diesel -
giallo ambra)
Preriscaldo candelette
Inserendo la chiave nel dispositivo di av-
viamento la spia si accende e si spegne
quando le candelette hanno raggiunto
la temperatura prestabilita. Avviare il
motore immediatamente dopo lo spe-
gnimento della spia.
AVVERTENZAIn condizioni di tem-
peratura ambiente mite o elevata, l’ac-
censione della spia ha una durata qua-
si impercettibile.
m
Chiave elettronica
non riconosciuta
L’accensione della spia (ove prevista) (su
alcune versioni viene visualizzato un mes-
saggio sul display) appare quando si ef-
fettua un avviamento e la chiave elettro-
nica non viene riconosciuta dal sistema.
POSSIBILE PRESENZA
GHIACCIO SU STRADA
Quando la temperatura esterna è infe-
riore o uguale a 3°C, sul display ven-
gono visualizzati il simbolo
√ed un
messaggio di avvertimento e viene
emessa una segnalazione acustica, per
avvisare il guidatore della possibile pre-
senza di ghiaccio sulla strada.
Per alcune versioni, terminato il ciclo di
segnalazioni, o alla pressione breve del
tastoMENU:
– scompare il messaggio sul display e
viene riproposta la videata precedente-
mente attiva;
– l’indicazione della temperatura ter-
mina di lampeggiare;

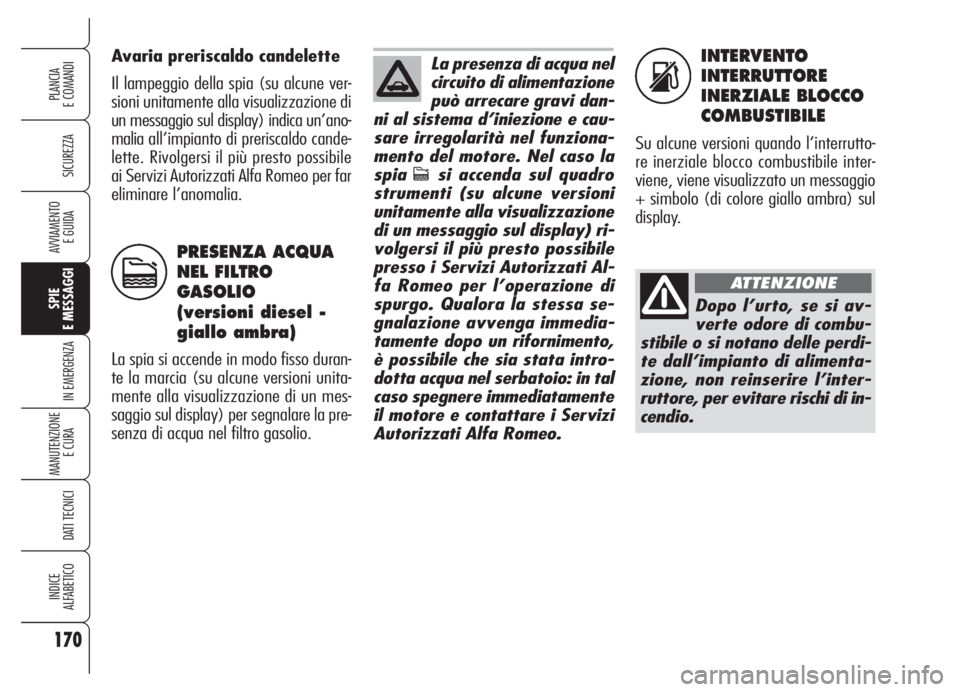

INTERVENTO
INTERRUTTORE
INERZIALE BLOCCO
COMBUSTIBILE
Su alcune versioni quando l’interrutto-
re inerziale blocco combustibile inter-
viene, viene visualizzato un messaggio
+ simbolo (di colore giallo ambra) sul
display. Avaria preriscaldo candelette
Il lampeggio della spia (su alcune ver-
sioni unitamente alla visualizzazione di
un messaggio sul display) indica un’ano-
maliaall’impianto di preriscaldo cande-
lette. Rivolgersi il più presto possibile
ai Servizi Autorizzati Alfa Romeo per far
eliminare l’anomalia.
PRESENZA ACQUA
NEL FILTRO
GASOLIO
(versioni diesel -
giallo ambra)
La spia si accende in modo fisso duran-
te la marcia (su alcune versioni unita-
mente alla visualizzazione di un mes-
saggio sul display) per segnalare la pre-
senza di acqua nel filtro gasolio.
170
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
c
La presenza di acqua nel
circuito di alimentazione
può arrecare gravi dan-
ni al sistema d’iniezione e cau-
sare irregolarità nel funziona-
mento del motore. Nel caso la
spia
csi accenda sul quadro
strumenti (su alcune versioni
unitamente alla visualizzazione
di un messaggio sul display) ri-
volgersi il più presto possibile
presso i Servizi Autorizzati Al-
fa Romeo per l’operazione di
spurgo. Qualora la stessa se-
gnalazione avvenga immedia-
tamente dopo un rifornimento,
è possibile che sia stata intro-
dotta acqua nel serbatoio: in tal
caso spegnere immediatamente
il motore e contattare i Servizi
Autorizzati Alfa Romeo.
Dopo l’urto, se si av-
verte odore di combu-
stibile o si notano delle perdi-
te dall’impianto di alimenta-
zione, non reinserire l’inter-
ruttore, per evitare rischi di in-
cendio.
ATTENZIONE
s

171
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

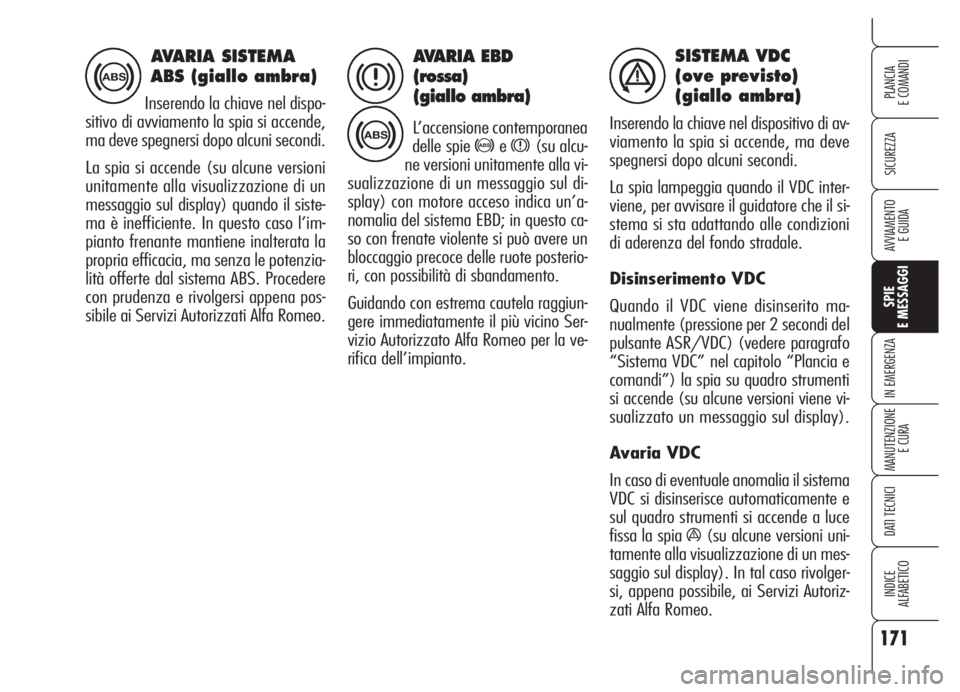

AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea
delle spie
>ex(su alcu-
ne versioni unitamente alla vi-
sualizzazione di un messaggio sul di-
splay) con motore acceso indica un’a-
nomalia del sistema EBD; in questo ca-
so con frenate violente si può avere un
bloccaggio precoce delle ruote posterio-
ri, con possibilità di sbandamento.
Guidando con estrema cautela raggiun-
gere immediatamente il più vicino Ser-
vizio Autorizzato Alfa Romeo per la ve-
rifica dell’impianto.
SISTEMA VDC
(ove previsto)
(giallo ambra)
Inserendo la chiave nel dispositivo di av-
viamento la spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia lampeggia quando il VDC inter-
viene, per avvisare il guidatore che il si-
stema si sta adattando alle condizioni
di aderenza del fondo stradale.
Disinserimento VDC
Quando il VDC viene disinserito ma-
nualmente (pressione per 2 secondi del
pulsante ASR/VDC) (vedere paragrafo
“Sistema VDC” nel capitolo “Plancia e
comandi”) la spia su quadro strumenti
si accende (su alcune versioni viene vi-
sualizzato un messaggio sul display).
Avaria VDC
In caso di eventuale anomalia il sistema
VDC si disinserisce automaticamente e
sul quadro strumenti si accende a luce
fissa la spia
á(su alcune versioni uni-
tamente alla visualizzazione di un mes-
saggio sul display). In tal caso rivolger-
si, appena possibile, ai Servizi Autoriz-
zati Alfa Romeo.
AVARIA SISTEMA
ABS (giallo ambra)
Inserendo la chiave nel dispo-
sitivo di avviamento la spia si accende,
ma deve spegnersi dopo alcuni secondi.
La spia si accende (su alcune versioni
unitamente alla visualizzazione di un
messaggio sul display) quando il siste-
ma è inefficiente. In questo caso l’im-
pianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzia-
lità offerte dal sistema ABS. Procedere
con prudenza e rivolgersi appena pos-
sibile ai Servizi Autorizzati Alfa Romeo.
>
>
xá

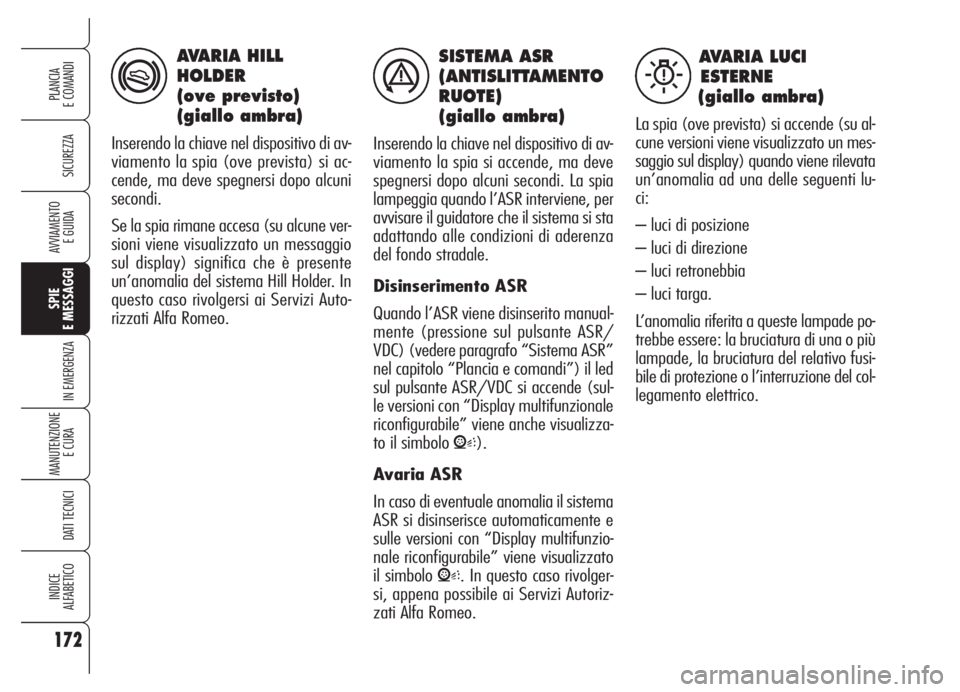

SISTEMA ASR
(ANTISLITTAMENTO
RUOTE)
(giallo ambra)
Inserendo la chiave nel dispositivo di av-
viamento la spia si accende, ma deve
spegnersi dopo alcuni secondi. La spia
lampeggia quando l’ASR interviene, per
avvisare il guidatore che il sistema si sta
adattando alle condizioni di aderenza
del fondo stradale.
Disinserimento ASR
Quando l’ASR viene disinserito manual-
mente (pressione sul pulsante ASR/
VDC) (vedere paragrafo “Sistema ASR”
nel capitolo “Plancia e comandi”) il led
sul pulsante ASR/VDC si accende (sul-
le versioni con “Display multifunzionale
riconfigurabile” viene anche visualizza-
to il simbolo
V).
Avaria ASR
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e
sulle versioni con “Display multifunzio-
nale riconfigurabile” viene visualizzato
il simbolo
V. In questo caso rivolger-
si, appena possibile ai Servizi Autoriz-
zati Alfa Romeo.
172
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
á
AVARIA LUCI
ESTERNE
(giallo ambra)
La spia (ove prevista) si accende (su al-
cune versioni viene visualizzato un mes-
saggio sul display) quando viene rilevata
un’anomalia ad una delle seguenti lu-
ci:
– luci di posizione
– luci di direzione
– luci retronebbia
– luci targa.
L’anomalia riferita a queste lampade po-
trebbe essere: la bruciatura di una o più
lampade, la bruciatura del relativo fusi-
bile di protezione o l’interruzione del col-
legamento elettrico.
W
AVARIA HILL
HOLDER
(ove previsto)
(giallo ambra)
Inserendo la chiave nel dispositivo di av-
viamento la spia (ove prevista) si ac-
cende, ma deve spegnersi dopo alcuni
secondi.
Se la spia rimane accesa (su alcune ver-
sioni viene visualizzato un messaggio
sul display) significa che è presente
un’anomalia del sistema Hill Holder. In
questo caso rivolgersi ai Servizi Auto-
rizzati Alfa Romeo.
*

173
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

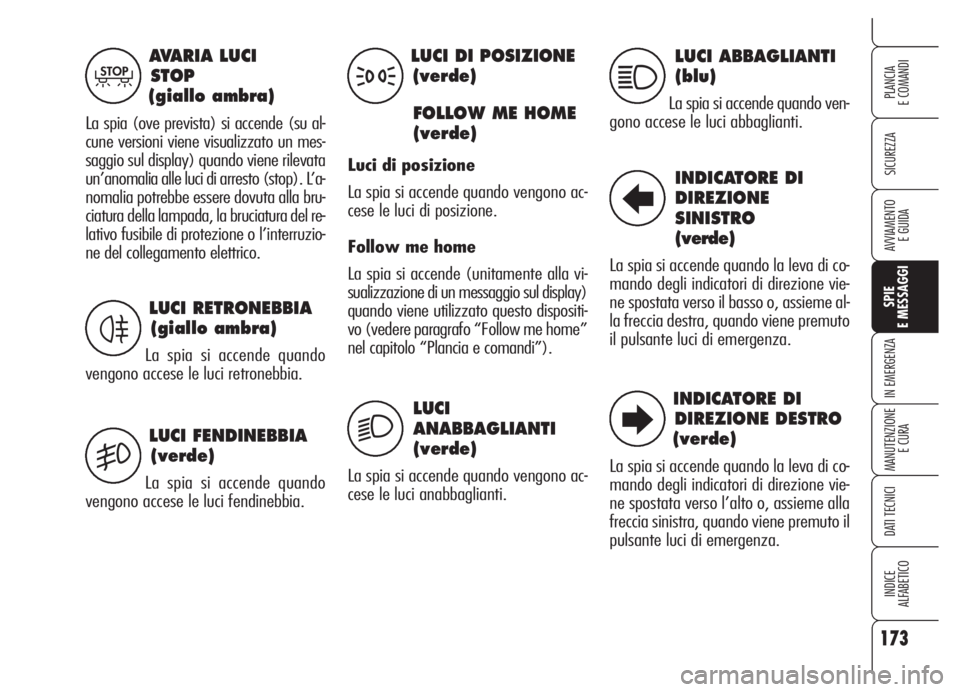

AVARIA LUCI
STOP
(giallo ambra)
La spia (ove prevista) si accende (su al-
cune versioni viene visualizzato un mes-
saggio sul display) quando viene rilevata
un’anomalia alle luci di arresto (stop). L’a-
nomalia potrebbe essere dovuta alla bru-
ciatura della lampada, la bruciatura del re-
lativo fusibile di protezione o l’interruzio-
ne del collegamento elettrico.
T
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende quando
vengono accese le luci retronebbia.
LUCI FENDINEBBIA
(verde)
La spia si accende quando
vengono accese le luci fendinebbia.
4
5
LUCI DI POSIZIONE
(verde)
FOLLOW ME HOME
(verde)
Luci di posizione
La spia si accende quando vengono ac-
cese le luci di posizione.
Follow me home
La spia si accende (unitamente alla vi-
sualizzazione di un messaggio sul display)
quando viene utilizzato questo dispositi-
vo (vedere paragrafo “Follow me home”
nel capitolo “Plancia e comandi”).
3
2
LUCI
ANABBAGLIANTI
(verde)
La spia si accende quando vengono ac-
cese le luci anabbaglianti.
LUCI ABBAGLIANTI
(blu)
La spia si accende quando ven-
gono accese le luci abbaglianti.
1
INDICATORE DI
DIREZIONE
SINISTRO
(verde)
La spia si accende quando la leva di co-
mando degli indicatori di direzione vie-
ne spostata verso il basso o, assieme al-
la freccia destra, quando viene premuto
il pulsante luci di emergenza.
INDICATORE DI
DIREZIONE DESTRO
(verde)
La spia si accende quando la leva di co-
mando degli indicatori di direzione vie-
ne spostata verso l’alto o, assieme alla
freccia sinistra, quando viene premuto il
pulsante luci di emergenza.
R
E

RISERVA
COMBUSTIBILE –
LIMITATA
AUTONOMIA
(giallo ambra)
La spia sull’indicatore livello combusti-
bile si accende quando nel serbatoio so-
no rimasti circa 10 litri di combustibile.
In concomitanza di autonomia inferio-
re a 50 km (o 31 mi), su alcune ver-
sioni, il display visualizza un messaggio
di avvertimento.
CRUISE CONTROL
(ove previsto)
(verde)
La spia si accende (su alcune versioni
unitamente alla visualizzazione di un
messaggio sul display) quando la ghie-
ra del regolatore di velocità costante vie-
ne ruotata in posizione
Ü.

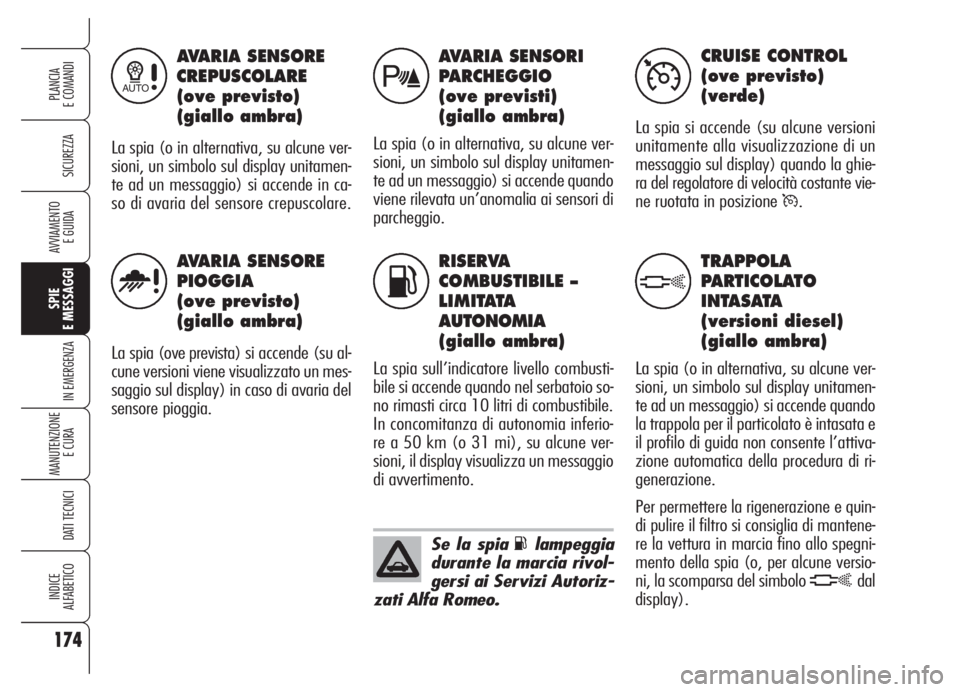

AVARIA SENSORE
CREPUSCOLARE
(ove previsto)
(giallo ambra)
La spia (o in alternativa, su alcune ver-
sioni, un simbolo sul display unitamen-
te ad un messaggio) si accende in ca-
so di avaria del sensore crepuscolare.
AVARIA SENSORI
PARCHEGGIO
(ove previsti)
(giallo ambra)
La spia (o in alternativa, su alcune ver-
sioni, un simbolo sul display unitamen-
te ad un messaggio) si accende quando
viene rilevata un’anomalia ai sensori di
parcheggio.
AVARIA SENSORE
PIOGGIA
(ove previsto)
(giallo ambra)
La spia(ove prevista) si accende (su al-
cune versioni viene visualizzato un mes-
saggio sul display) in caso di avaria del
sensore pioggia.
174
SICUREZZA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
1
u
t
K
Ü
TRAPPOLA
PARTICOLATO
INTASATA
(versioni diesel)
(giallo ambra)
La spia (o in alternativa, su alcune ver-
sioni, un simbolo sul display unitamen-
te ad un messaggio) si accende quando
la trappola per il particolato è intasata e
il profilo di guida non consente l’attiva-
zione automatica della procedura di ri-
generazione.
Per permettere la rigenerazione e quin-
di pulire il filtro si consiglia di mantene-
re la vettura in marcia fino allo spegni-
mento della spia (o, per alcune versio-
ni, la scomparsa del simbolo
hdal
display).
h
Se la spia Klampeggia
durante la marcia rivol-
gersi ai Servizi Autoriz-
zati Alfa Romeo.
