E GUIDACentralina su polo positivo
della batteria

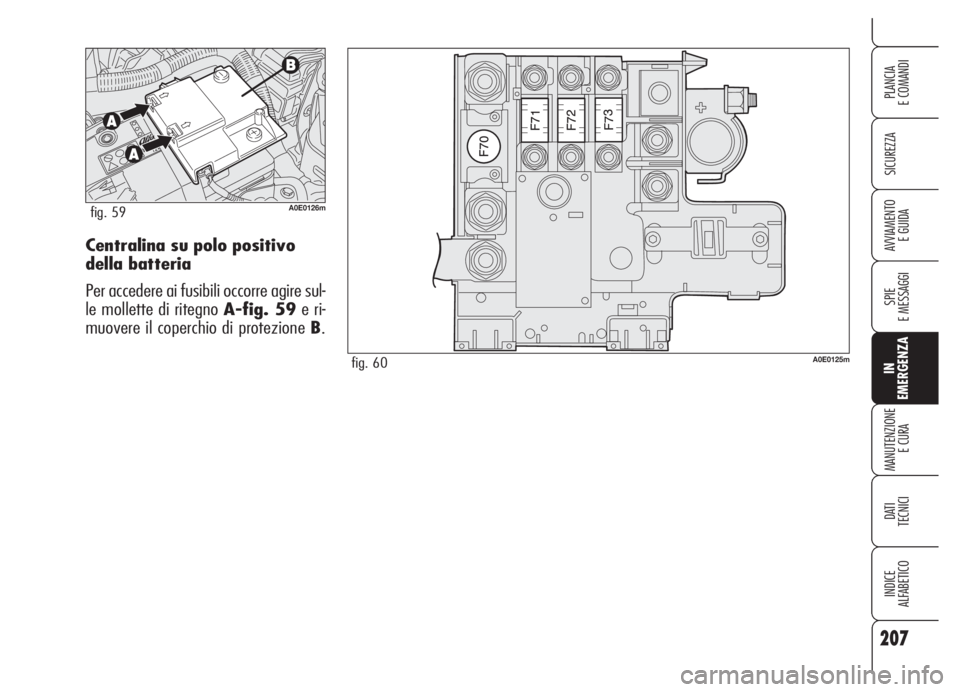

Per accedere ai fusibili occorre agire sul-
le mollette di ritegno A-fig. 59e ri-
muovere il coperchio di protezione B.
A0E0126mfig. 59
A0E0125mfig. 60

Centralina accanto
alla batteria

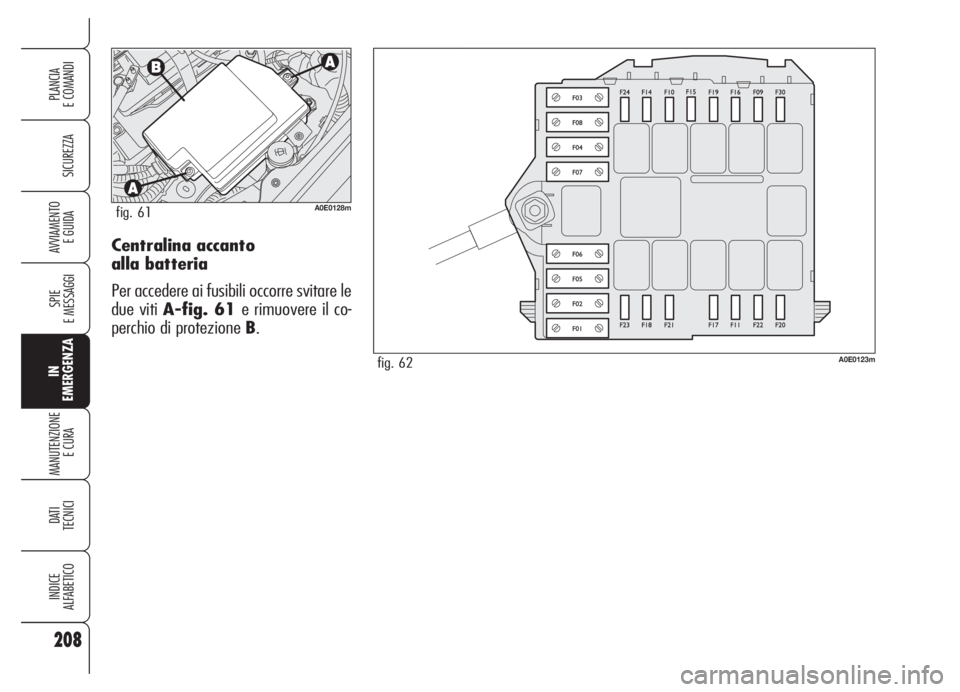

Per accedere ai fusibili occorre svitare le
due viti A-fig. 61 e rimuovere il co-
perchio di protezione B.
208
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
A0E0128mfig. 61
A0E0123mfig. 62

209
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDACentralina nel bagagliaio
(lato sinistro)

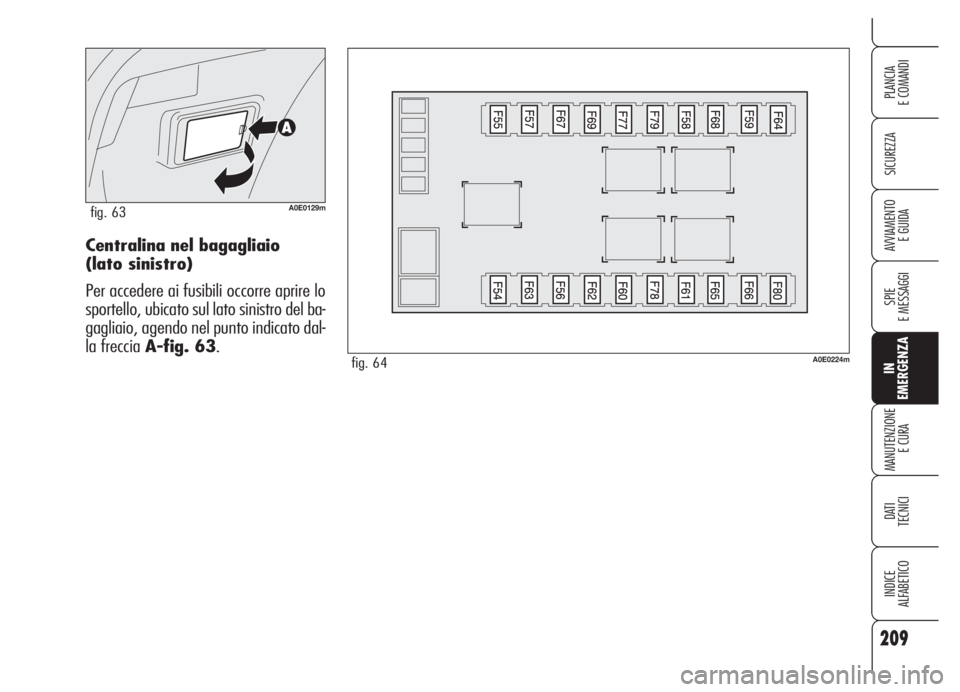

Per accedere ai fusibili occorre aprire lo
sportello, ubicato sul lato sinistro del ba-
gagliaio, agendo nel punto indicato dal-
la freccia A-fig. 63.
A0E0129mfig. 63
A0E0224mfig. 64

210
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

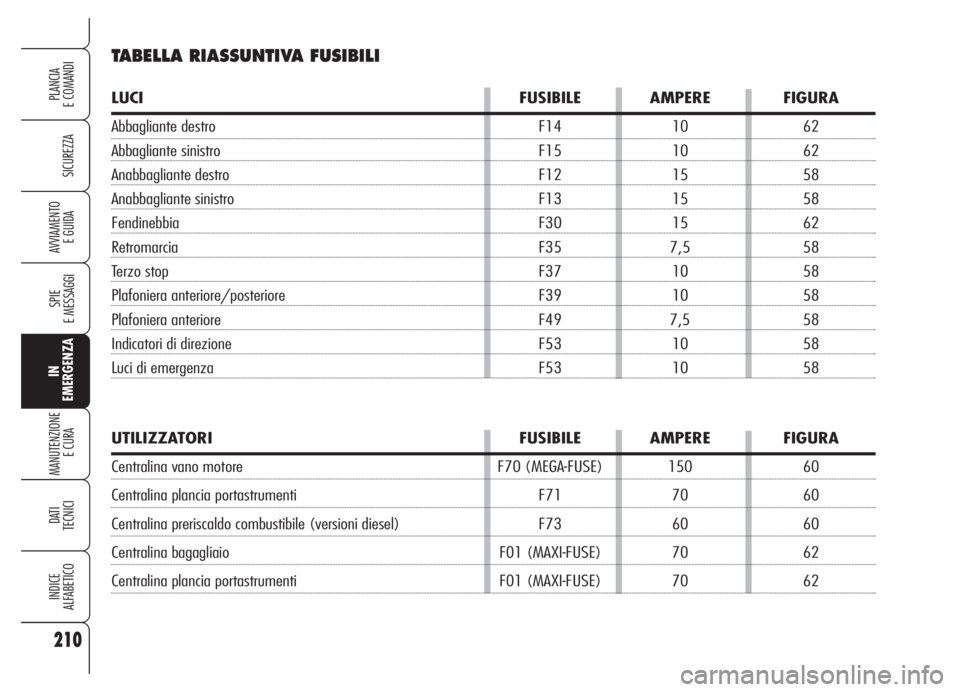

TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbagliante destro F14 10 62
Abbagliante sinistro F15 10 62
Anabbagliante destro F12 15 58
Anabbagliante sinistro F13 15 58
Fendinebbia F30 15 62
Retromarcia F35 7,5 58
Terzo stop F37 10 58
Plafoniera anteriore/posteriore F39 10 58
Plafoniera anteriore F49 7,5 58
Indicatori di direzione F53 10 58
Luci di emergenza F53 10 58
UTILIZZATORI FUSIBILE AMPERE FIGURA
Centralina vano motore F70 (MEGA-FUSE) 150 60
Centralina plancia portastrumenti F71 70 60
Centralina preriscaldo combustibile (versioni diesel) F73 60 60
Centralina bagagliaio F01 (MAXI-FUSE) 70 62
Centralina plancia portastrumenti F01 (MAXI-FUSE) 70 62

211
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
UTILIZZATORI FUSIBILE AMPERE FIGURA
Elettroventilatore climatizzatore F02 (MAXI-FUSE) 40 62
Bloccasterzo elettrico F03 (MAXI-FUSE) 20 62
Nodo frenante (pompa) F04 (MAXI-FUSE) 40 62
Nodo frenante (elettrovalvola) F05 (MAXI-FUSE) 40 62
Elettroventilatore radiatore (bassa velocità) F06 (MAXI-FUSE) 40 62
Elettroventilatore radiatore (alta velocità) F07 (MAXI-FUSE) 50 62
Lavafari F09 20 62
Avvisatori acustici F10 15 62
Servizi vari secondari iniezione elettronica F11 15 62
+ INT per impianto iniezione elettronica F16 7,5 62
Servizi primari iniezione elettronica F17 10 62
Nodo controllo motore F18 15 62
Compressore climatizzatore F19 7,5 62
Riscaldamento parabrezza F20 20 62
Alimentazione pompa combustibile F21 20 62
Bobine accensione/iniettori (versioni benzina) F22 15 62
Servizi primari iniezione elettronica versioni diesel) F22 20 62
Alimentazione autoradio/Sistema di radionavigazione F23 15 62
Nodo Body Computer/Bobina relè lavafari F31 7,5 58
Nodo porta guidatore/nodo porta passeggero/dispositivo
di avviamento F32 15 58
Alzacristallo posteriore sinistro F33 20 58
Alzacristallo posteriore destro F34 20 58

UTILIZZATORI FUSIBILE AMPERE FIGURA
Sensore presenza acqua nel filtro gasolio/debimetro F35 7,5 58
Interruttore luci stop/plancetta comandi tunnel centrale F35 7,5 58
Cruise Control F35 7,5 58
Sensore AQS F35 7,5 58
Alimentazione nodo bagagliaio/nodo porta anteriore F36 20 58
Nodo quadro strumenti F37 10 58
Centralina proiettori anteriori/Alimentazione centralina
proiettori a scarica di gas (Bixenon) (ove previsti) F37 10 58
Motoriduttore blocco/sblocco bagagliaio F38 15 58
Presa diagnosi sistema EOBD F39 10 58
Centralina sistema controllo pressione pneumatici F39 10 58
Predisposizione telefono cellulare F39 10 58
Centralina sirena allarme (ove previsto) F39 10 58
Climatizzatore F39 10 58
Lunotto termico F40 30 58
Sbrinatore ugelli lavacristallo/lavalunotto F41 7,5 58
Sbrinatore specchi riscaldati F41 7,5 58
Alimentazione nodo frenante (ABS/VDC) –
Nodo Angolo Sterzo – Sensore Imbardata F42 7,5 58
Tergilavacristallo F43 30 58
212
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

213
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

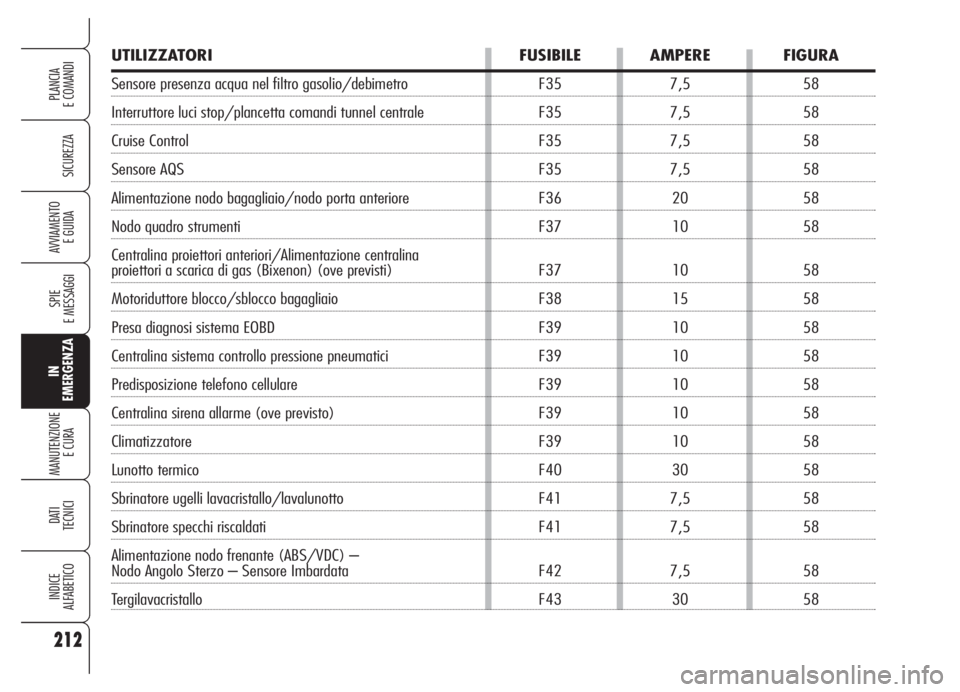

UTILIZZATORI FUSIBILE AMPERE FIGURA
Accendisigari anteriore su mobiletto centrale F44 10 58
Centralina tetto apribile (tendina) F45 20 58
Tetto apribile F46 20 58
Alzacristallo anteriore sinistro F47 20 58
Alzacristallo anteriore destro/centralina
gestione porta lato passeggero F48 30 58
Sistema di navigazione F49 7,5 58
Centralina sensore pioggia F49 7,5 58
Nodo volante F49 7,5 58
Tetto apribile F49 7,5 58
Plancia pulsanti di comando F49 7,5 58
Centralina allarme volumetrici F49 7,5 58
Nodo sensori di parcheggio F49 7,5 58
Plancetta comandi tunnel centrale F49 7,5 58
Illuminazione comandi sedili anteriori F49 7,5 58
Servizi su parabrezza F49 7,5 58
Predisposizione telefono cellulare F49 7,5 58
Pulsante START/STOP F49 7,5 58
Impianto Air Bag F50 7,5 58
Centralina sistema controllo pressione pneumatici F51 7,5 58

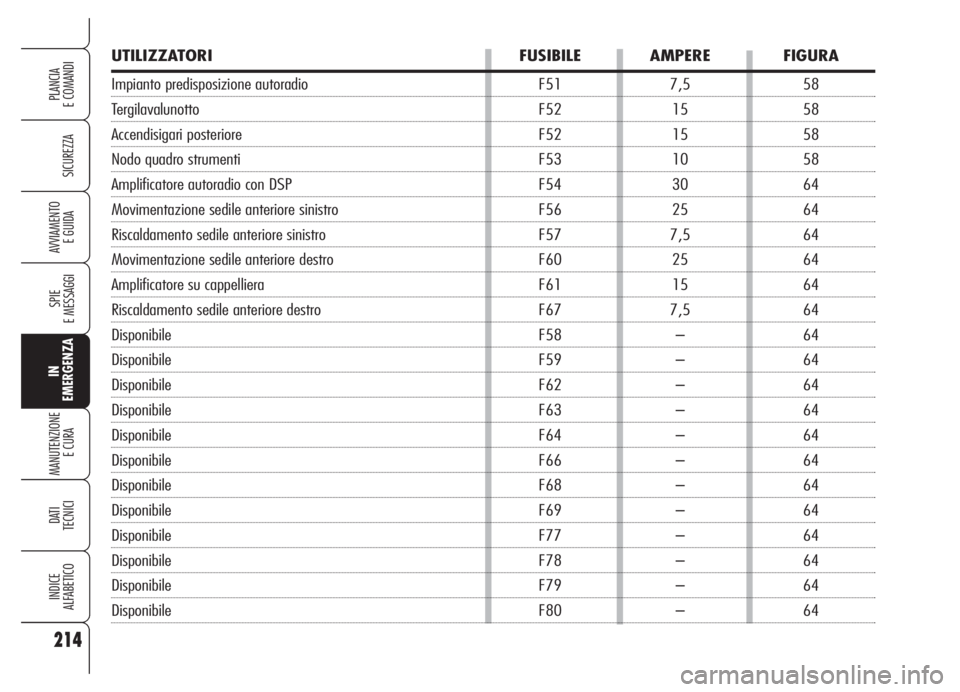

UTILIZZATORI FUSIBILE AMPERE FIGURA
Impianto predisposizione autoradio F51 7,5 58
Tergilavalunotto F52 15 58
Accendisigari posteriore F52 15 58
Nodo quadro strumenti F53 10 58
Amplificatore autoradio con DSP F54 30 64
