2005 Alfa Romeo 159 Betriebsanleitung (in German)

175
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
FEHLER
KLEMMSCHUTZVOR
RICHTUNG DER
SCHEIBEN
(bernsteingelb)
Die Kontrollleuchte (oder alternativ da-
zu auf einigen Versionen ein Symbol auf
dem Display zusammen mit einer Mel-
dung) schaltet sich ein, wenn eine An-
omalie am Klemmschutzsystem der Fen-
ster festgestellt wird.
Wenden Sie sich in diesem Fall an den
Autorisierten Kundendienst Alfa Romeo.
UNZUREICHENDER
SCHEIBENWASCH-
FLÜSSIGKEITSSTAND
(bernsteingelb)
Die Kontrollleuchte (wo vorgesehen)
schaltet sich ein (auf einigen Versionen
erscheint eine Meldung auf dem Dis-
play), wenn der Scheibenwaschflüssig-
keitsstand unter dem vorgesehenen Min-
deststand liegt.
5
)
TEMPOLIMIT
ÜBERSCHRITTEN
Wenn das Fahrzeug das über
das “Setup-Menü” eingestellte Tem-
polimit überschreitet (zum Beispiel 120
km/h) (siehe Abschnitte “Multifunkti-
onsdisplay” oder “Rekonfigurierbares
Multifunktionsdisplay”im Kapitel “Ar-
maturenbrett und Bedienelemente”), er-
scheint auf dem Display eine Mel-
dung+Symbol (rot), und es ertönt ein
akustisches Signal.
FEHLER T.P.M.S.-
SYSTEM
(wo vorgesehen)
Auf einigen Versionen erscheinen auf
dem Display eine Meldung + Symbol
(bernsteingelb), wenn eine Störung des
Reifendruckkontrollsystems T.P.M.S. fest-
gestellt wird: Wenden Sie sich in diesem
Fall an den Autorisierten Alfa Romeo
Kundendienst.
Wenn ein oder mehrere Räder montiert
werden, die nicht mit einem Sensor aus-
gestattet sind, erscheint auf dem Display
ein Hinweis, bis die Anfangsbedingun-
gen wiederhergestellt werden.
REIFENDRUCKKONT
ROLLE
(wo vorgesehen)
Auf einigen Versionen erscheinen auf
dem Display eine Meldung + Symbol
(bernsteingelb), um den platten Reifen
zu finden.
Sind zwei oder mehrere Reifen platt, er-
scheint auf dem Display nacheinander
der Zustand jedes Reifens.
In diesem Fall empfiehlt es sich, diese
sobald möglich wieder mit dem korrek-
ten Fülldruck aufzupumpen (siehe Ab-
schnitt “Fülldruck bei kalten Reifen” im
Kapitel “Technische Merkmale”).
X
n
n

176
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
UNZUREICHENDER
REIFENDRUCK
(wo vorgesehen)
Auf einigen Versionen erscheinen auf dem
Display eine Meldung + Symbol (rot)
(zusammen mit einem akustischen Sig-
nal), wenn der Fülldruck von einem oder
mehreren Reifen unter die festgelegte
Grenze absinkt. Auf diese Weise meldet
das T.P.M.S.-System dem Fahrer, dass
ein/mehrere Reifen gefährlich platt und
wahrscheinlich durchlocht ist/sind.
ZUR BEACHTUNGFahren Sie mit ei-
nem oder mehreren platten Reifen nicht
weiter, da das Fahrverhalten des Fahr-
zeugs in Frage gestellt sein könnte. Hal-
ten Sie sofort an, ohne scharf zu brem-
sen und plötzliche Lenkmanöver auszu-
führen. Wechseln Sie sofort das Rad
durch das Notrad (wo vorgesehen) aus,
oder reparieren Sie es mit dem entspre-
chenden Kit (siehe Abschnitt “Radwech-
sel” im Kaptitel “Im Notfall”), und wen-
den Sie sich umgehend an den Autori-
sierten Alfa Romeo Kundendienst.
REIFENDRUCK NICHT
ANGEMESSEN
FÜR DIE
GESCHWINDIGKEIT
(wo vorgesehen)
Wenn Sie eine Fahrt mit einer Ge-
schwindigkeit über 160 km/h planen,
müssen die Reifen mit dem Fülldruck für
volle Beladung aufgepumpt werden (sie-
he Abschnitt “Fülldruck bei kalten Reifen“
im Kapitel “Technische Merkmale“).
Auf einigen Versionen erscheint in dem
Fall, in dem das T.P.M.S.-System fest-
stellt, dass der Fülldruck von einem oder
mehreren Reifen nicht für die Geschwin-
digkeit des Fahrzeugs angemessen ist,
auf dem Display eine Meldung + Symbol
(bernsteingelb), die so lange leuchten,
bis die Fahrzeuggeschwindigkeit unter die
vorbestimmte Schwelle zurückkehrt.ZUR BEACHTUNGReduzieren Sie in
diesem Zustand sofort die Geschwindig-
keit, da die übermäßige Erhitzung des
Reifens die Leistungen und Lebensdauer
unwiderruflich in Frage stellen können.
Im schlimmsten Fall könnte der Reifen
sogar platzen.
ZUR BEACHTUNGWenn Sie jedoch
mit hoher Geschwindigkeit (über 160
km/h) weiterfahren wollen, sollten Sie
sobald möglich anhalten, wenn das Sym-
bol auf dem Display aufleuchtet, um die
Reifen mit dem richtigen Fülldruck auf-
zupumpen (siehe Abschnitt “Fülldruck bei
kalten Reifen“ im Kapitel “Technische
Merkmale“).
nn

177
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
I I
M M
N N
O O
T T
F F
A A
L L
L L
ANLASSEN MIT HILFSBATTERIE ............................ 178
REIFENWECHSEL ............................................... 179
REIFENSCHNELLREPARATURKIT
FIX&GO Automatic ............................................. 186
AUSWECHSELN EINER GLÜHLAMPE ...................... 192
AUSWECHSELN DER GLÜHLAMPE BEI
EINEM AUSSENLICHT ......................................... 195
AUSWECHSELN DER GLÜHLAMPE BEI
EINEM INNENLICHT ........................................... 201
AUSWECHSELN DER SICHERUNGEN ..................... 205
AUFLADEN DER BATTERIE ................................... 215
ANHEBEN DES FAHRZEUGS ................................. 216
ABSCHLEPPEN DES FAHRZEUGS .......................... 217

178
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
ZUR BEACHTUNGDie beiden Mi-
nusklemmen der Batterien dürfen nicht
direkt miteinander verbunden werden:
Eventuelle Funken könnten das aus der
Batterie austretende Knallgas entzün-
den. Befindet sich die Hilfsbatterie in ei-
nem anderen Fahrzeug, so muss ver-
hindert werden, dass zwischen diesem
und dem Fahrzeug mit der entladenen
Batterie versehentlich Metallteile einen
Kontakt herstellen.
ANLASSEN
MIT HILFSBATTERIE
Bei entladener Batterie kann der Motor
mit einer Fremdbatterie mit gleicher
bzw. leicht größerer Kapazität gegenü-
ber der entladenen Batterie angelassen
werden.
Für den Anlassvorgang gehen Sie so vor
Abb. 1:
❒die beiden Plusklemmen (Zeichen +
auf der Klemme) der beiden Batte-
rien mit dem betreffenden Kabel ver-
binden;
❒mit dem zweiten Kabel die Minus-
klemme (–) der Fremdbatterie mit
einem Erdungspunkt
Eauf dem Mo-
tor des zu startenden Fahrzeugs ver-
binden;
❒den Motor anlassen;
❒nach Start des Motors können die
Kabel entfernt werden, und zwar in
umgekehrter Reihenfolge.Springt der Motor nach einigen Anlas-
svorgängen nicht an, bestehen Sie nicht
weiter auf nutzlosen Versuchen, sondern
wenden Sie sich an den Autorisierten Al-
fa Romeo Kundendienst.
Die Benutzung von Bat-
terieschnellaufladegerä-
ten absolut für den Not-
start vermeiden. Hierdurch könn-
ten die elektronischen Systeme
und im Besonderen die Elektronik
für Zündung und Versorgung be-
schädigt werden.
Dieser Anlassvorgang
kann nur durch Fach-
personal ausgeführt werden,
da durch falsches Handeln
elektrischer Funkenschlag star-
ker Intensität entstehen kann.
Die Batterieflüssigkeit ist gif-
tig und korrosiv, vermeiden Sie
die Berührung mit Haut und
Augen. Darüber hinaus wird
empfohlen, sich nicht mit offe-
nem Feuer oder brennenden
Zigaretten der Batterie zu
nähern und Funkenbildung zu
vermeiden.
ZUR BEACHTUNG
A0E0201mAbb. 1

179
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
REIFENWECHSEL
Für die Versionen/Märkte, wo vorge-
sehen, kann das Fahrzeug mit dem
“Reifenschnellreparaturkit Fix&Go Au-
tomatic” ausgestattet sein. Für den Rei-
fenwechsel lesen Sie bitte die betref-
fenden Anweisungen im nachfolgenden
Kapitel.
Alternativ zum “Kit Fix & Go Automa-
tic” können (auf Anfrage) ein Notrad
oder ein Rad mit normalen Abmessun-
gen geliefert werden. Der eventuelle
Austausch und die korrekte Verwendung
des Wagenhebers erfordern die Beach-
tung einiger Vorsichtsmaßnahmen, die
nachfolgend erklärt werden.
ANLASSEN DURCH
ANSCHLEPPEN,
ANSCHIEBEN USW.
Das Anlassen durch Anschieben, Ab-
schleppen oder durch Ausnutzen von Ge-
fällen ist unbedingt zu vermeiden. Bei
solchen Vorgängen kann Kraftstoff in
den Katalysator gelangen und ihn irre-
parabel beschädigen.
Erst nach Start des
Motors funktionieren
die Servobremse und die elek-
trische Servolenkung. Es ist
deshalb auf das Bremspedal
und Lenkrad bedeutend mehr
Kraft als üblich anzuwenden.
ZUR BEACHTUNG
Das stehende Fahrzeug
nach den geltenden
Vorschriften markieren: Warn-
blinklicht, Warndreieck usw. Es
ist ratsam, dass die Passagie-
re aus dem Fahrzeug ausstei-
gen, insbesondere bei voll be-
ladenem Fahrzeug, und ent-
fernt von den Gefahren des
Straßenverkehrs den Rad-
wechsel abwarten. Auf ab-
schüssigen oder holperigen
Straßen Keile oder andere zum
Blockieren des Fahrzeugs ge-
eignete Gegenstände vor bzw.
hinter die Räder legen. Nie-
mals den Motor anlassen,
wenn das Fahrzeug auf dem
Wagenheber hochgestellt ist.
Bei Fahrten mit einem Anhän-
ger, den Anhänger vor dem
Anheben des Fahrzeugs ab-
kuppeln.
ZUR BEACHTUNG

180
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

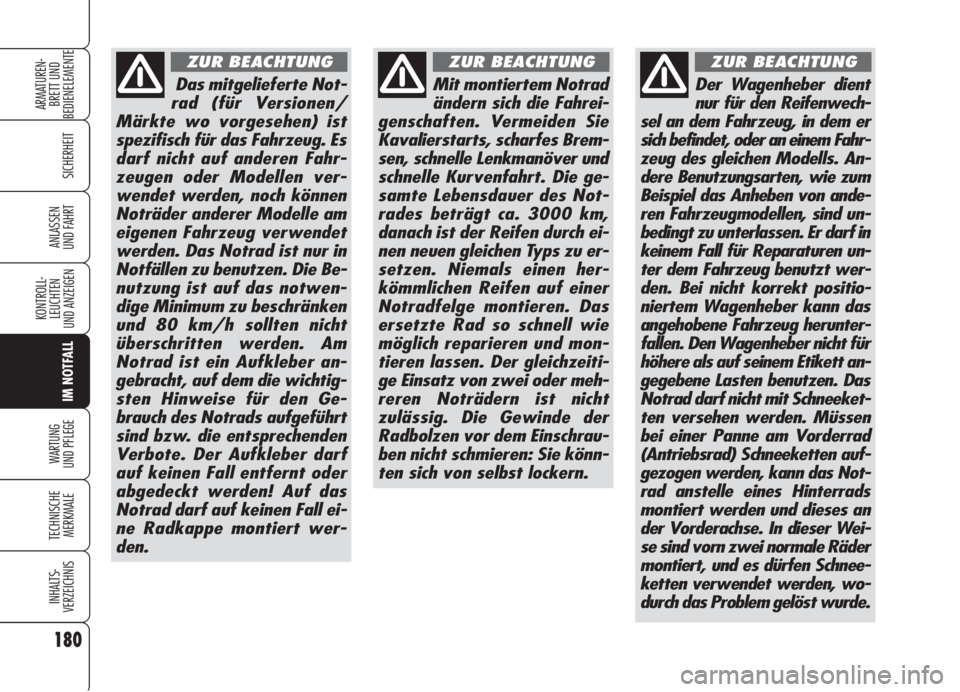

Das mitgelieferte Not-
rad (für Versionen/
Märkte wo vorgesehen) ist
spezifisch für das Fahrzeug. Es
darf nicht auf anderen Fahr-
zeugen oder Modellen ver-
wendet werden, noch können
Noträder anderer Modelle am
eigenen Fahrzeug verwendet
werden. Das Notrad ist nur in
Notfällen zu benutzen. Die Be-
nutzung ist auf das notwen-
dige Minimum zu beschränken
und 80 km/h sollten nicht
überschritten werden. Am
Notrad ist ein Aufkleber an-
gebracht, auf dem die wichtig-
sten Hinweise für den Ge-
brauch des Notrads aufgeführt
sind bzw. die entsprechenden
Verbote. Der Aufkleber darf
auf keinen Fall entfernt oder
abgedeckt werden! Auf das
Notrad darf auf keinen Fall ei-
ne Radkappe montiert wer-
den.
ZUR BEACHTUNG
Mit montiertem Notrad
ändern sich die Fahrei-
genschaften. Vermeiden Sie
Kavalierstarts, scharfes Brem-
sen, schnelle Lenkmanöver und
schnelle Kurvenfahrt. Die ge-
samte Lebensdauer des Not-
rades beträgt ca. 3000 km,
danach ist der Reifen durch ei-
nen neuen gleichen Typs zu er-
setzen. Niemals einen her-
kömmlichen Reifen auf einer
Notradfelge montieren. Das
ersetzte Rad so schnell wie
möglich reparieren und mon-
tieren lassen. Der gleichzeiti-
ge Einsatz von zwei oder meh-
reren Noträdern ist nicht
zulässig. Die Gewinde der
Radbolzen vor dem Einschrau-
ben nicht schmieren: Sie könn-
ten sich von selbst lockern.
ZUR BEACHTUNG
Der Wagenheber dient
nur für den Reifenwech-
sel an dem Fahrzeug, in dem er
sich befindet, oder an einem Fahr-
zeug des gleichen Modells. An-
dere Benutzungsarten, wie zum
Beispiel das Anheben von ande-
ren Fahrzeugmodellen, sind un-
bedingt zu unterlassen. Er darf in
keinem Fall für Reparaturen un-
ter dem Fahrzeug benutzt wer-
den. Bei nicht korrekt positio-
niertem Wagenheber kann das
angehobene Fahrzeug herunter-
fallen. Den Wagenheber nicht für
höhere als auf seinem Etikett an-
gegebene Lasten benutzen. Das
Notrad darf nicht mit Schneeket-
ten versehen werden. Müssen
bei einer Panne am Vorderrad
(Antriebsrad) Schneeketten auf-
gezogen werden, kann das Not-
rad anstelle eines Hinterrads
montiert werden und dieses an
der Vorderachse. In dieser Wei-
se sind vorn zwei normale Räder
montiert, und es dürfen Schnee-
ketten verwendet werden, wo-
durch das Problem gelöst wurde.
ZUR BEACHTUNG

181
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRTSie sollten wissen, dass:
❒das Gewicht des Wagenhebers 1,76
kg beträgt;
❒der Wagenheber keiner Einstellung
bedarf;
❒der Wagenheber nicht repariert wer-
den kann. Bei Defekten ist er durch
einen Originalwagenheber zu erset-
zen;
❒kein Werkzeug außer seiner Hand-
kurbel am Wagenheber montiert
werden kann.Für den Reifenwechsel gehen Sie so vor:
❒das Fahrzeug so abstellen, dass es
den Verkehr nicht behindert und ei-
nen gefahrlosen Radwechsel ge-
stattet. Der Untergrund soll möglichst
eben und ausreichend kompakt sein;
❒den Motor abstellen, die Hand-
bremse anziehen, und den ersten
oder den Rückwärtsgang einlegen;
❒durch den Handgriff A, Abb. 2die
steife Verkleidung anheben Bund
wie in Abb. 3 dargestellt einhän-
gen;
Auf gar keinen Fall Ein-
griffe am Reifenfüll-
ventil vornehmen. Keinerlei
Werkzeug zwischen Felge und
Reifen einführen. Der Luft-
druck der Reifen und des Er-
satzrades ist regelmäßig zu
kontrollieren, wobei die im Ka-
pitel “Technische Merkmale”
angegebenen Werte zu
berücksichtigen sind.
ZUR BEACHTUNG
A0E0132mAbb. 2A0E0133mAbb. 3

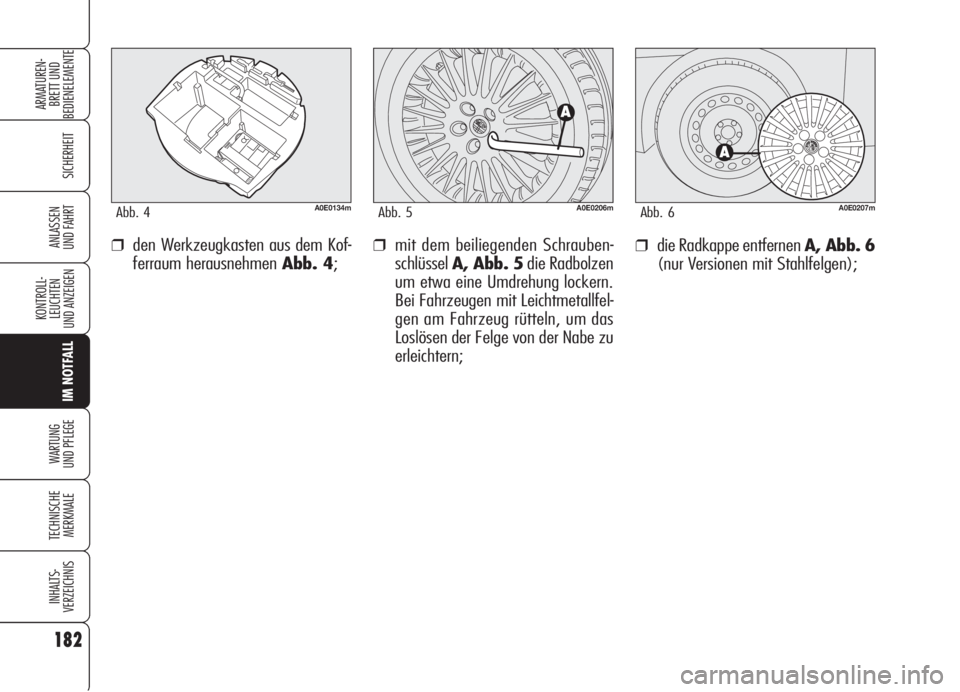

❒mit dem beiliegenden Schrauben-
schlüsselA, Abb. 5die Radbolzen
um etwa eine Umdrehung lockern.
Bei Fahrzeugen mit Leichtmetallfel-
gen am Fahrzeug rütteln, um das
Loslösen der Felge von der Nabe zu
erleichtern;❒die Radkappe entfernen A, Abb. 6
(nur Versionen mit Stahlfelgen);❒den Werkzeugkasten aus dem Kof-
ferraum herausnehmen Abb. 4;
182
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0134mAbb. 4A0E0206mAbb. 5A0E0207mAbb. 6
