2005 Alfa Romeo 159 airbag off

7
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

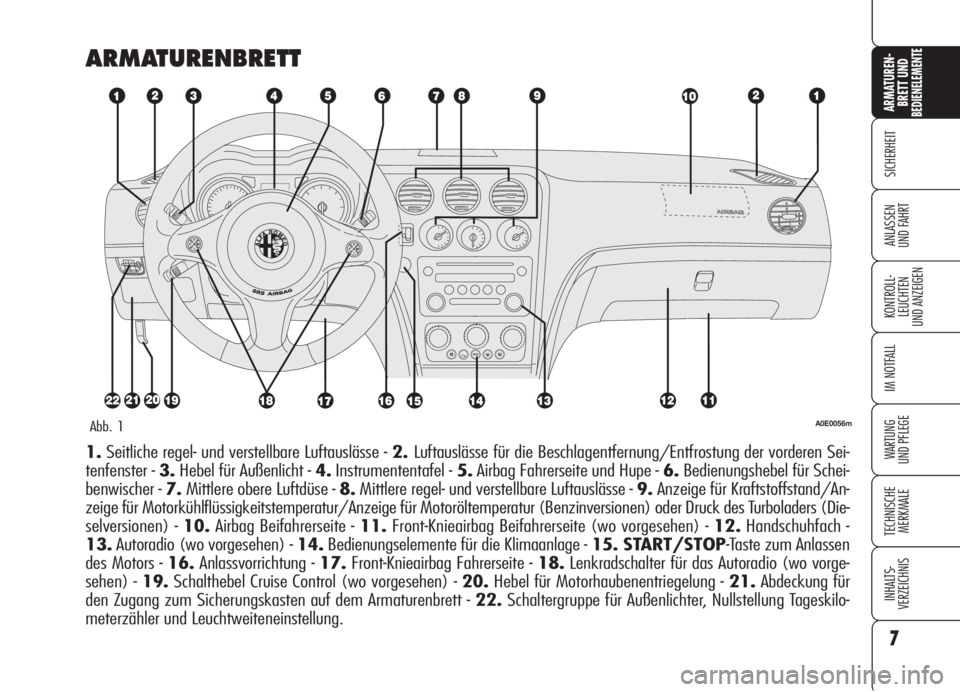

A0E0056mAbb. 1
1.Seitliche regel- und verstellbare Luftauslässe - 2.Luftauslässe für die Beschlagentfernung/Entfrostung der vorderen Sei-
tenfenster - 3.Hebel für Außenlicht - 4.Instrumententafel - 5.Airbag Fahrerseite und Hupe - 6.Bedienungshebel für Schei-
benwischer - 7.Mittlere obere Luftdüse - 8.Mittlere regel- und verstellbare Luftauslässe - 9.Anzeige für Kraftstoffstand/An-
zeige für Motorkühlflüssigkeitstemperatur/Anzeige für Motoröltemperatur (Benzinversionen) oder Druck des Turboladers (Die-
selversionen) - 10.Airbag Beifahrerseite - 11.Front-Knieairbag Beifahrerseite (wo vorgesehen) - 12.Handschuhfach -
13.Autoradio (wo vorgesehen) - 14.Bedienungselemente für die Klimaanlage - 15. START/STOP-Taste zum Anlassen
des Motors - 16.Anlassvorrichtung - 17.Front-Knieairbag Fahrerseite - 18.Lenkradschalter für das Autoradio (wo vorge-
sehen) - 19.Schalthebel Cruise Control (wo vorgesehen) - 20.Hebel für Motorhaubenentriegelung - 21.Abdeckung für
den Zugang zum Sicherungskasten auf dem Armaturenbrett - 22.Schaltergruppe für Außenlichter, Nullstellung Tageskilo-
meterzähler und Leuchtweiteneinstellung.
ARMATURENBRETT

Auswechseln der Batterie des
elektronischen Schlüssels
Wenn durch Drücken auf eine der Tasten
Ë,Áoder`die Steuerung nicht an-
genommen oder nicht ausgeführt wird,
muss die Batterie mit einer neuen gleich-
wertigen Batterie ausgetauscht werden.
Diese Batterien finden Sie in den übli-
chen Fachgeschäften.
Um sicher zu sein, dass die Batterie aus-
gewechselt werden muss, versuchen Sie
noch einmal, mit einem anderen elek-
tronischen Schlüssel die Tasten
Ë,Áoder
`zu drücken.
Beim Schließen des Kofferraums werden
die Kontrollfunktionen wiederhergestellt,
und die Richtungsanzeiger blinken 1
Mal. ZUR BEACHTUNG Eine direkte Son-
neneinstrahlung vermeiden: Der elek-
tronische Schlüssel könnte beschädigt
werden.
ZUR BEACHTUNGDie Frequenz der
Fernbedienung kann durch Funküber-
tragungen außerhalb des Fahrzeugs ge-
stört werden (z. B. Handy, Funkama-
teure usw…). In diesem Fall können
beim Betrieb der Fernbedienung An-

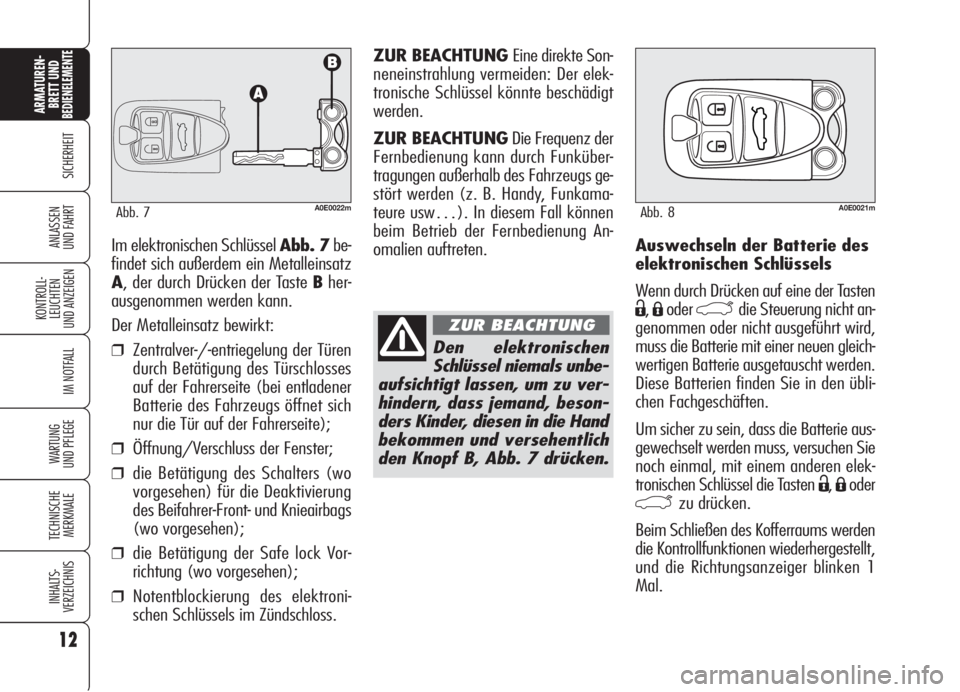

omalien auftreten. Im elektronischen Schlüssel Abb. 7be-
findet sich außerdem ein Metalleinsatz
A, der durch Drücken der Taste Bher-
ausgenommen werden kann.
Der Metalleinsatz bewirkt:
❒Zentralver-/-entriegelung der Türen
durch Betätigung des Türschlosses
auf der Fahrerseite (bei entladener
Batterie des Fahrzeugs öffnet sich
nur die Tür auf der Fahrerseite);
❒Öffnung/Verschluss der Fenster;
❒die Betätigung des Schalters (wo
vorgesehen) für die Deaktivierung
des Beifahrer-Front- und Knieairbags
(wo vorgesehen);
❒die Betätigung der Safe lock Vor-
richtung (wo vorgesehen);
❒Notentblockierung des elektroni-
schen Schlüssels im Zündschloss.
12
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0022mAbb. 7
Den elektronischen
Schlüssel niemals unbe-
aufsichtigt lassen, um zu ver-
hindern, dass jemand, beson-
ders Kinder, diesen in die Hand
bekommen und versehentlich
den Knopf B, Abb. 7 drücken.
ZUR BEACHTUNG
A0E0021mAbb. 8

138
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

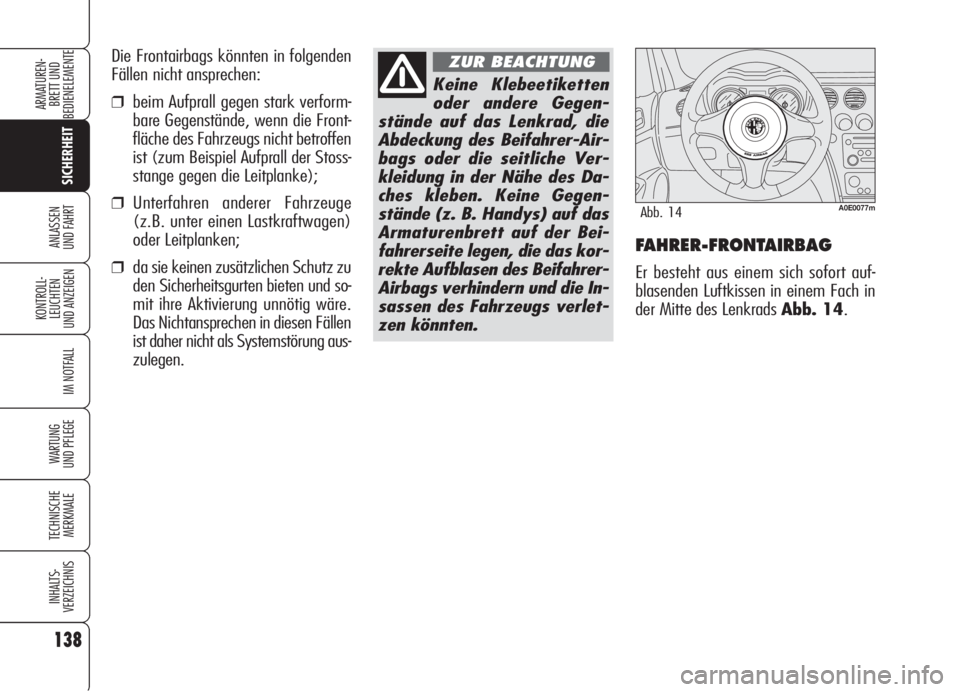

UND FAHRTFAHRER-FRONTAIRBAG
Er besteht aus einem sich sofort auf-
blasenden Luftkissen in einem Fach in
der Mitte des LenkradsAbb. 14. Die Frontairbags könnten in folgenden
Fällen nicht ansprechen:
❒beim Aufprall gegen stark verform-
bare Gegenstände, wenn die Front-
fläche des Fahrzeugs nicht betroffen
ist (zum Beispiel Aufprall der Stoss-
stange gegen die Leitplanke);
❒Unterfahren anderer Fahrzeuge
(z.B. unter einen Lastkraftwagen)
oder Leitplanken;
❒da sie keinen zusätzlichen Schutz zu
den Sicherheitsgurten bieten und so-
mit ihre Aktivierung unnötig wäre.
Das Nichtansprechen in diesen Fällen
ist daher nicht als Systemstörung aus-
zulegen.
Keine Klebeetiketten
oder andere Gegen-
stände auf das Lenkrad, die
Abdeckung des Beifahrer-Air-
bags oder die seitliche Ver-
kleidung in der Nähe des Da-
ches kleben. Keine Gegen-
stände (z. B. Handys) auf das
Armaturenbrett auf der Bei-
fahrerseite legen, die das kor-
rekte Aufblasen des Beifahrer-
Airbags verhindern und die In-
sassen des Fahrzeugs verlet-
zen könnten.
ZUR BEACHTUNG
A0E0077mAbb. 14

140
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

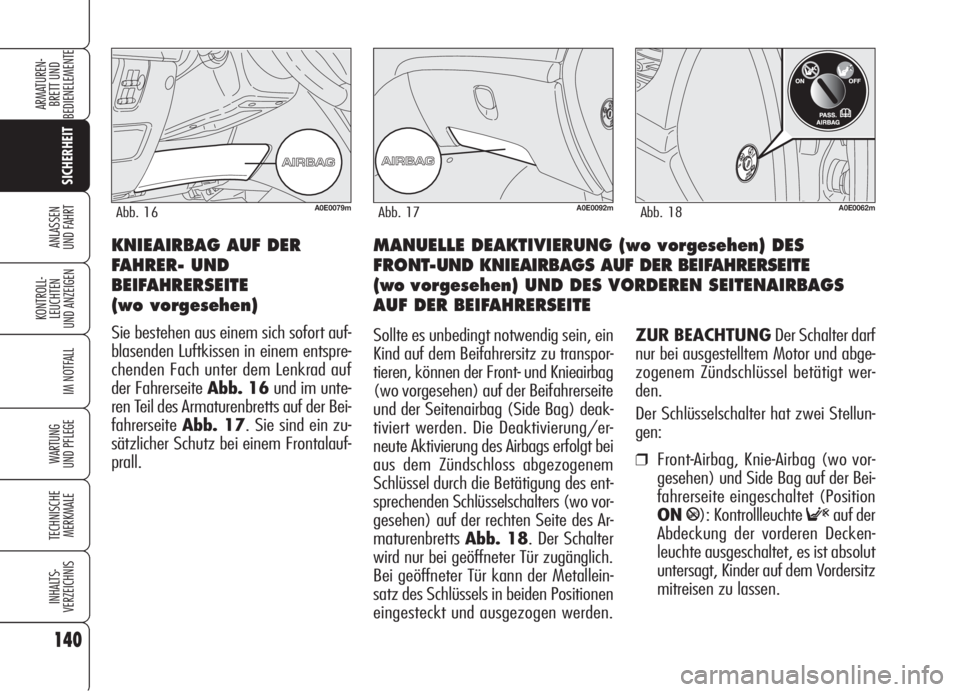

UND FAHRTMANUELLE DEAKTIVIERUNG (wo vorgesehen) DES
FRONT-UND KNIEAIRBAGS AUF DER BEIFAHRERSEITE
(wo vorgesehen) UND DES VORDEREN SEITENAIRBAGS
AUF DER BEIFAHRERSEITE KNIEAIRBAG AUF DER
FAHRER- UND
BEIFAHRERSEITE
(wo vorgesehen)
Sie bestehen aus einem sich sofort auf-
blasenden Luftkissen in einem entspre-
chenden Fach unter dem Lenkrad auf
der Fahrerseite Abb. 16und im unte-
ren Teil des Armaturenbretts auf der Bei-
fahrerseiteAbb. 17. Sie sind ein zu-
sätzlicher Schutz bei einem Frontalauf-
prall.
A0E0092mAbb. 17A0E0079mAbb. 16
Sollte es unbedingt notwendig sein, ein
Kind auf dem Beifahrersitz zu transpor-
tieren, können der Front- und Knieairbag
(wo vorgesehen) auf der Beifahrerseite
und der Seitenairbag (Side Bag) deak-
tiviert werden. Die Deaktivierung/er-
neute Aktivierung des Airbags erfolgt bei
aus dem Zündschloss abgezogenem
Schlüssel durch die Betätigung des ent-
sprechenden Schlüsselschalters (wo vor-
gesehen) auf der rechten Seite des Ar-
maturenbrettsAbb. 18. Der Schalter
wird nur bei geöffneter Tür zugänglich.
Bei geöffneter Tür kann der Metallein-
satz des Schlüssels in beiden Positionen
eingesteckt und ausgezogen werden.ZUR BEACHTUNGDer Schalter darf
nur bei ausgestelltem Motor und abge-
zogenem Zündschlüssel betätigt wer-
den.
Der Schlüsselschalter hat zwei Stellun-
gen:
❒Front-Airbag, Knie-Airbag (wo vor-
gesehen) und Side Bag auf der Bei-
fahrerseite eingeschaltet (Position
ON
P): Kontrollleuchte Fauf der
Abdeckung der vorderen Decken-
leuchte ausgeschaltet, es ist absolut
untersagt, Kinder auf dem Vordersitz
mitreisen zu lassen.
A0E0062mAbb. 18

141
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

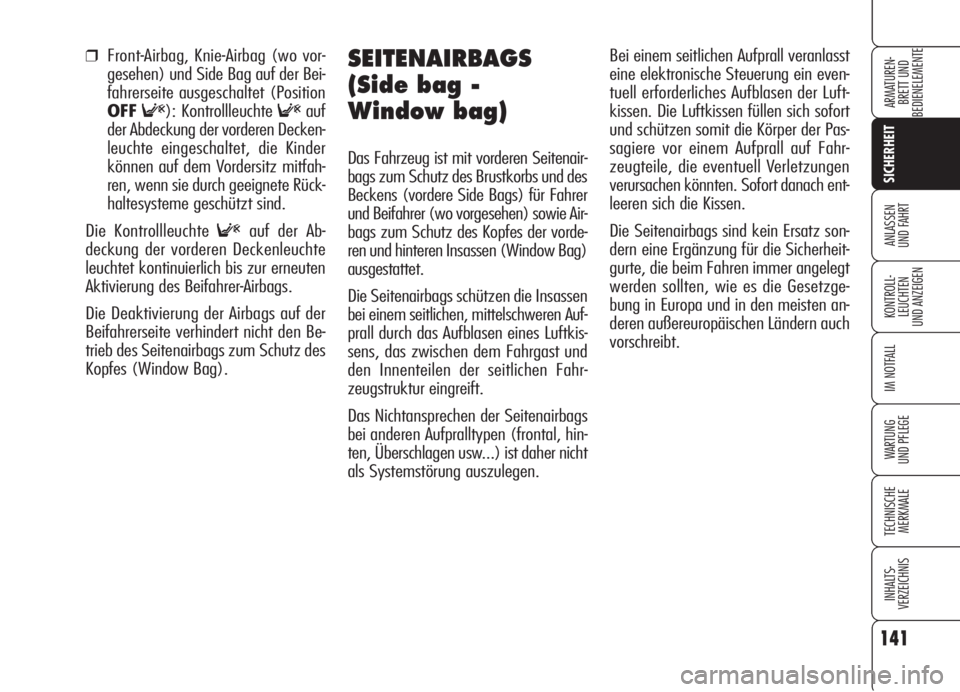

❒Front-Airbag, Knie-Airbag (wo vor-
gesehen) und Side Bag auf der Bei-
fahrerseite ausgeschaltet (Position
OFF
F): Kontrollleuchte Fauf
der Abdeckung der vorderen Decken-
leuchte eingeschaltet, die Kinder
können auf dem Vordersitz mitfah-
ren, wenn sie durch geeignete Rück-
haltesysteme geschützt sind.
Die Kontrollleuchte
Fauf der Ab-
deckung der vorderen Deckenleuchte
leuchtet kontinuierlich bis zur erneuten
Aktivierung des Beifahrer-Airbags.
Die Deaktivierung der Airbags auf der
Beifahrerseite verhindert nicht den Be-
trieb des Seitenairbags zum Schutz des
Kopfes (Window Bag).
SEITENAIRBAGS
(Side bag -
Window bag)
Das Fahrzeug ist mit vorderen Seitenair-
bags zum Schutz des Brustkorbs und des
Beckens (vordere Side Bags) für Fahrer
und Beifahrer (wo vorgesehen) sowie Air-
bags zum Schutz des Kopfes der vorde-
ren und hinteren Insassen (Window Bag)
ausgestattet.
Die Seitenairbags schützen die Insassen
bei einem seitlichen, mittelschweren Auf-
prall durch das Aufblasen eines Luftkis-
sens, das zwischen dem Fahrgast und
den Innenteilen der seitlichen Fahr-
zeugstruktur eingreift.
Das Nichtansprechen der Seitenairbags
bei anderen Aufpralltypen (frontal, hin-
ten, Überschlagen usw...) ist daher nicht
als Systemstörung auszulegen.Bei einem seitlichen Aufprall veranlasst
eine elektronische Steuerung ein even-
tuell erforderliches Aufblasen der Luft-
kissen. Die Luftkissen füllen sich sofort
und schützen somit die Körper der Pas-
sagiere vor einem Aufprall auf Fahr-
zeugteile, die eventuell Verletzungen
verursachen könnten. Sofort danach ent-
leeren sich die Kissen.
Die Seitenairbags sind kein Ersatz son-
dern eine Ergänzung für die Sicherheit-
gurte, die beim Fahren immer angelegt
werden sollten, wie es die Gesetzge-
bung in Europa und in den meisten an-
deren außereuropäischen Ländern auch
vorschreibt.

161
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
K K
O O
N N
T T
R R
O O
L L
L L
L L
E E
U U
C C
H H
T T
E E
N N
U U
N N
D D
A A
N N
Z Z
E E
I I
G G
E E
N N
BREMSFLÜSSIGKEITSMANGEL/
HANDBREMSE ANGEZOGEN ................................. 163
BREMSBELÄGE ABGENUTZT ................................ 163
SICHERHEITSGURTE NICHT ANGESCHNALLT ............ 163
AIRBAG-DEFEKT .................................................. 164
FRONTAIRBAGS DEAKTIVIERT ............................... 164
ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT ................................... 165
ÜBERTEMPERATUR MOTORÖL .............................. 166
MOTORÖLDRUCK UNZUREICHEND/
VERBRAUCHTES ÖL ............................................ 166
UNZUREICHENDE BATTERIELADUNG ...................... 166
UNVOLLSTÄNDIGER TÜRVERSCHLUSS ................... 167
MOTORHAUBE OFFEN ......................................... 167
KOFFERRAUMKLAPPE OFFEN ............................... 167
FEHLER DER EINSPRITZANLAGE/
FEHLER EOBD-SYSTEM........................................ 167
FEHLER FAHRZEUGSCHUTZSYSTEM/
BEHINDERUNG LENKRADSPERRE .......................... 168
FEHLER ALARMANLAGE/EINBRUCHVERSUCH ........ 168
ELEKTRONISCHER SCHLÜSSEL WIRD
NICHT ERKANNT ................................................. 169
GLATTEISBILDUNG AUF DER STRASSE MÖGLICH ..... 169
VORGLÜHANLAGE/
FEHLER VORGLÜHANLAGE ................................... 169
WASSER IM DIESELFILTER ................................... 170
KRAFTSTOFFSPERRSCHALTER
AUSGELÖST ...................................................... 170
FEHLER ABS-SYSTEM .......................................... 171EBD-DEFEKT ...................................................... 171
VDC-SYSTEM .................................................... 171
FEHLER HILL HOLDER ......................................... 172
ASR-SYSTEM
(ANTISCHLUPFREGELUNG DER RÄDER) .................. 172
FEHLER AUSSENLICHT......................................... 172
FEHLER BREMSLICHT .......................................... 173
NEBELSCHLUSSLEUCHTE ..................................... 173
NEBELSCHEINWERFER ........................................ 173
STANDLICHT/FOLLOW ME HOME ......................... 173
ABBLENDLICHT................................................... 173
FERNLICHT ........................................................ 173
FAHRTRICHTUNGSANZEIGER LINKS ....................... 173
FAHRTRICHTUNGSANZEIGER RECHTS ..................... 173
FEHLER DÄMMERUNGSSENSOR............................. 174
FEHLER REGENSENSOR........................................ 174
FEHLER PARKSENSOREN ..................................... 174
KRAFTSTOFFRESERVE – BEGRENZTE REICHWEITE ... 174
CRUISE CONTROL .............................................. 174
PARTIKELFILTER VERSTOPFT ................................ 174
FEHLER KLEMMSCHUTZVORRICHTUNG
DER SCHEIBEN................................................... 175
UNZUREICHENDER
SCHEIBENWASCHFLÜSSIGKEITSSTAND .................. 175
TEMPOLIMIT ÜBERSCHRITTEN .............................. 175
FEHLER T.P.M.S.-SYSTEM .................................... 175
REIFENDRUCKKONTROLLE.................................... 175
UNZUREICHENDER REIFENDRUCK ......................... 176
REIFENDRUCK NICHT ANGEMESSEN FÜR DIE
GESCHWINDIGKEIT ............................................ 176

266
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Getränkehalterung .................... 87
Getriebe (Bedienung) ............... 152
Gewichte ................................. 259
Glühlampe
(Auswechseln einer) ............... 192
– Allgemeine Angaben ........... 192
– Lampenarten ..................... 193
Gummischlauchleitungen ........... 239
Gurtstraffer .............................. 128
Handbremse ........................... 151
Handschuhfach ........................ 85
Handschuhfach-Beleuchtung
– Auswechseln einer
Glühbirne .......................... 203
Hill Holder (System) ................. 107
Höchstgeschwindigkeiten ........... 258
Im Notfall............................ 177
Innenausstattung ...................... 83
Innenleuchten
– hintere .............................. 80
– vordere ............................. 78
Innenraum .............................. 244
Instrumententafel ..................... 8
Intelligentes Waschen ............... 74Isofix Universal (Kindersitz) ....... 136
Karosserie (Reinigung) ............. 241
Kenndaten ............................... 246
Kennzeichenleuchte .................. 200
Kinder (Sicherheit der
mitreisenden Kinder)
– Vorrüstung für die Montage
der Kindersitze
“Isofix Universal“ ............... 136
– Sitze für den Transport
von Kinder in Sicherheit
befördern .......................... 134
Kinder sicher befördern............... 131
Kindersicherung ........................ 93
Kindersitze (Eignung für
die Verwendung) .................... 134
Klimatisierung ........................... 53
Kofferraum .............................. 97
Kofferraumbeleuchtung
– Auswechseln einer
Glühbirne .......................... 204
Kontrolle der Füllstände ............. 226
Kontrollleuchten
und Anzeigen .................... 161
Kopfstützen ........................ 48-49 Dieselfilter ............................... 233
Drehzahlmesser ....................... 21
Drittes Bremslicht ..................... 200
Elektrische Fensterheber ............ 95
EOBD-System .......................... 111
Fahrtrichtungsanzeiger
– Auswechseln einer
Glühbirne ........... 196-197-199
– Bedientasten ...................... 70
Felgen
– Korrekte Ablesung ................ 253
Fensterscheiben (reinigen) ........ 243
Fernlicht
– Auswechseln einer
Glühbirne ........................... 195
– Bedientasten ...................... 70
Fix & Go Automatic
(Vorrichtung) ......................... 186
Flüssigkeiten und
Schmiermittel ........................ 261
Follow me home (Vorrichtung) ... 71
Front-Airbags ........................... 137
Funkgeräte und Handys ............ 113
Gepäckträger/Skihalter ............ 102
