2005 Alfa Romeo 159 Betriebsanleitung (in German)

111
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
EOBD-SYSTEM
Das EOBD-System (European On Board
Diagnosis) führt eine kontinuierliche Dia-
gnose der mit den Emissionen verbun-
denden Bestandteile des Fahrzeugs aus.
Es meldet weiterhin über das Aufleuch-
ten der Kontrollleuchte
Uauf der In-
strumententafel (auf einigen Versionen
zusammen mit einer Meldung auf dem
Display) (siehe Kapitel “Kontrollleuch-
ten und Anzeigen”) den Verschlechte-
rungszustand dieser Komponenten.
Der Zweck des Systems ist:
❒die Wirksamkeit der Anlage zu kon-
trollieren;
❒eine Zunahme der Emissionen durch
Fahrzeughavarie zu melden;
❒die zu ersetzenden Bestandteile an-
zuzeigen.
Wenn sich bei Ein-
stecken des Schlüssels in
das Zündschloss die
Kontrollleuchte
Unicht ein-
schaltet, oder wenn sie
während der Fahrt aufleuchtet
oder blinkt, wenden Sie sich um-
gehend an den Autorisierten Al-
fa Romeo Kundendienst. Die
Funktionstüchtigkeit der Kon-
trollleuchte
Ukann durch ent-
sprechende Geräte durch die
Verkehrspolizei überprüft wer-
den. Die geltenden Vorschriften
des jeweiligen Landes sind zu
beachten.
Das System verfügt außerdem über ei-
nen Verbinder, an den entsprechende
Geräte angeschlossen werden können,
für die Ablesung der von der Elektronik
gespeicherten Fehlercodes zusammen
mit einer Reihe von speziellen Parame-
tern zur Diagnose der Motorfunktion.
Diese Überprüfung kann auch von der
Verkehrspolizei ausgeführt werden.
ZUR BEACHTUNGNach Behebung
des Defektes muss der Autorisierte Alfa
Romeo Kundendienst für die komplet-
te Überprüfung der Anlage auf dem Prüf-
stand - falls notwendig - Probefahrten
auf der Straße, auch über längere
Strecken, durchführen.

112
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT

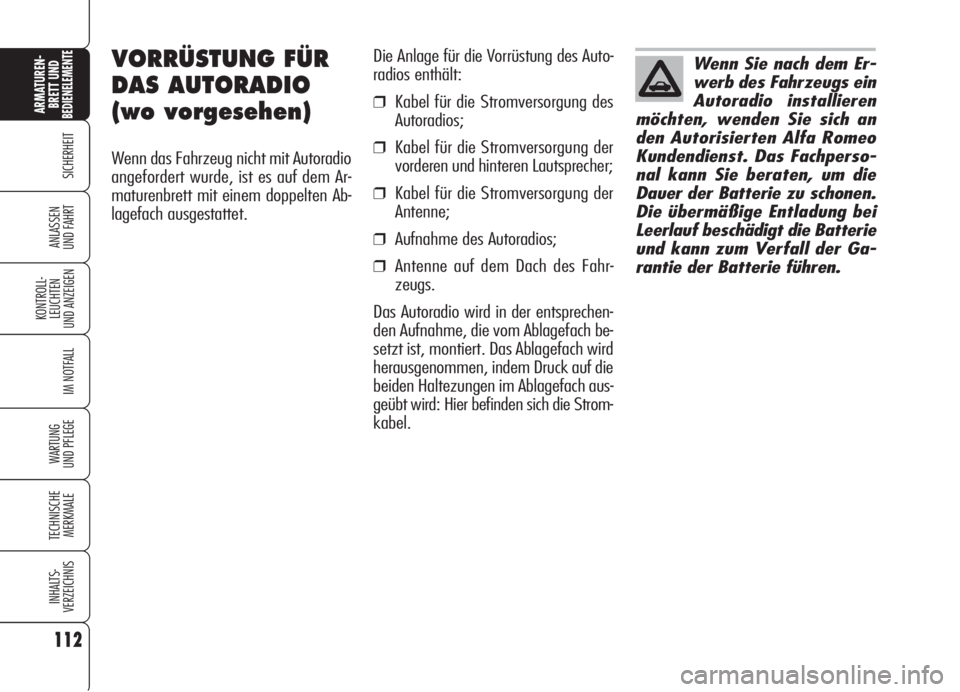

Die Anlage für die Vorrüstung des Auto-
radios enthält:
❒Kabel für die Stromversorgung des
Autoradios;
❒Kabel für die Stromversorgung der
vorderen und hinteren Lautsprecher;
❒Kabel für die Stromversorgung der
Antenne;
❒Aufnahme des Autoradios;
❒Antenne auf dem Dach des Fahr-
zeugs.
Das Autoradio wird in der entsprechen-
den Aufnahme, die vom Ablagefach be-
setzt ist, montiert. Das Ablagefach wird
herausgenommen, indem Druck auf die
beiden Haltezungen im Ablagefach aus-
geübt wird: Hier befinden sich die Strom-
kabel.
VORRÜSTUNG FÜR
DAS AUTORADIO
(wo vorgesehen)
Wenn das Fahrzeug nicht mit Autoradio
angefordert wurde, ist es auf dem Ar-
maturenbrett mit einem doppelten Ab-
lagefach ausgestattet.
Wenn Sie nach dem Er-
werb des Fahrzeugs ein
Autoradio installieren
möchten, wenden Sie sich an
den Autorisierten Alfa Romeo
Kundendienst. Das Fachperso-
nal kann Sie beraten, um die
Dauer der Batterie zu schonen.
Die übermäßige Entladung bei
Leerlauf beschädigt die Batterie
und kann zum Verfall der Ga-
rantie der Batterie führen.

FUNKGERÄTE UND HANDYS
Handys und andere Funkgeräte (zum
Beispiel E-Tacs-Handys, CB) können im
Fahrzeuginneren nur dann benutzt wer-
den, wenn eine separate Außenanten-
ne am Fahrzeug installiert wurde.
Die Benutzung dieser Geräte im Fahr-
zeuginneren (ohne Außenantenne)
kann nicht nur schwere Gesundheits-
schäden der Insassen sondern auch
Funktionsstörungen der elektronischen
Systeme des Fahrzeugs verursachen
und die Sicherheit des Fahrzeugs selbst
gefährden.
Außerdem wird die Wirksamkeit von
Senden und Empfang dieser Geräte
durch die Abschirmwirkung der Fahr-
zeugkarosse eingeschränkt.
In Bezug auf die Benutzung von Handys
(GSM, GRPS, UMTS) mit offizieller EG-
Zulassung wird empfohlen, sich genau
an die vom Hersteller des Handys ge-
lieferten Anweisungen zu halten.

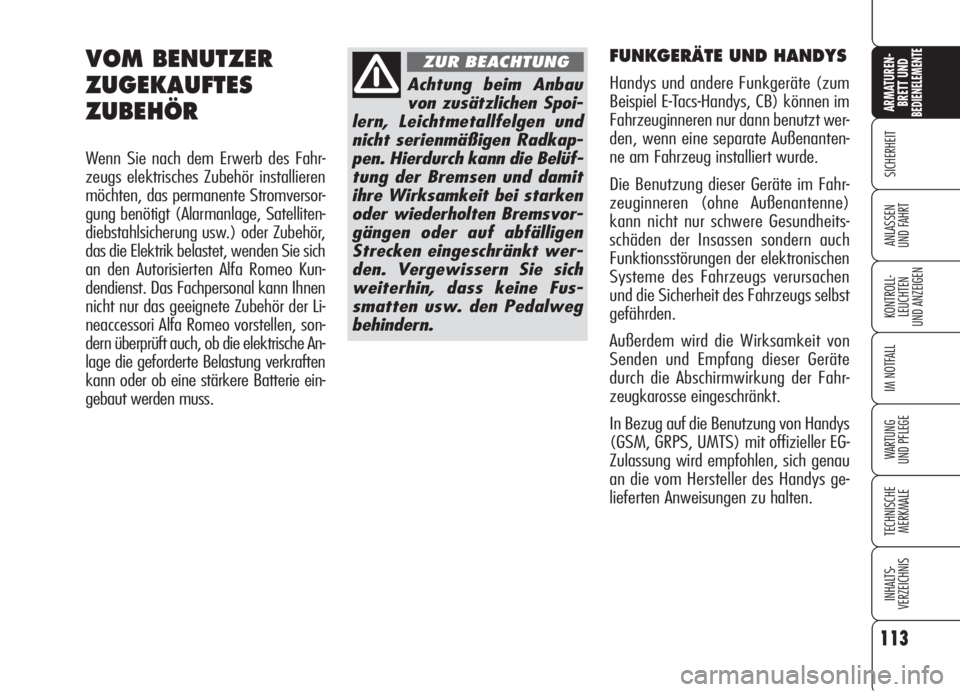

VOM BENUTZER
ZUGEKAUFTES
ZUBEHÖR
Wenn Sie nach dem Erwerb des Fahr-
zeugs elektrisches Zubehör installieren
möchten, das permanente Stromversor-
gung benötigt (Alarmanlage, Satelliten-
diebstahlsicherung usw.) oder Zubehör,
das die Elektrik belastet, wenden Sie sich
an den Autorisierten Alfa Romeo Kun-
dendienst. Das Fachpersonal kann Ihnen
nicht nur das geeignete Zubehör der Li-
neaccessori Alfa Romeo vorstellen, son-
dern überprüft auch, ob die elektrische An-
lage die geforderte Belastung verkraften
kann oder ob eine stärkere Batterie ein-
gebaut werden muss.
113
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Achtung beim Anbau
von zusätzlichen Spoi-
lern, Leichtmetallfelgen und
nicht serienmäßigen Radkap-
pen. Hierdurch kann die Belüf-
tung der Bremsen und damit
ihre Wirksamkeit bei starken
oder wiederholten Bremsvor-
gängen oder auf abfälligen
Strecken eingeschränkt wer-
den. Vergewissern Sie sich
weiterhin, dass keine Fus-
smatten usw. den Pedalweg
behindern.
ZUR BEACHTUNG

PARKSENSOREN
(wo vorgesehen)
Die Parksensoren geben dem Fahrer in
der Annäherungsphase Informationen
über den Abstand zu Hindernissen hin-
ter dem Fahrzeug (Versionen mit 4 Sen-
soren hinten) oder vor dem Fahrzeug
(Versionen mit 4 Sensoren hinten und
4 Sensoren vorn).
Das System ist daher eine Hilfe beim
Parken, da es die Hindernisse außerhalb
des Sichtfeldes des Fahrers erkennt.
Das Vorhandensein und der Abstand des
Hindernisses vom Fahrzeug werden dem
Fahrer durch ein variables akustisches
Signal, dessen Frequenz vom Abstand
des Hindernisses abhängt (bei Verrin-
gerung des Abstandes zum Hindernis er-
höht sich die Frequenz des akustischen
Signals), und nur auf einigen Versionen
durch die Anzeige einer Abbildung auf
dem Display gemeldet (siehe Abschnitt
“Anzeigen auf dem Display).
114
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0087mAbb. 103
AKTIVIERUNG
Version mit 4 Sensoren
Die vorderen Sensoren werden bei im
Zündschloss steckenden elektronischen
Schlüssel eingeschaltet, wenn der Rück-
wärtsgang eingelegt wird, oder auf ei-
nigen Versionen, wenn die Taste A,
Abb. 103auf der vorderen Decken-
leuchte bei einer Geschwindigkeit un-
ter 15 km/h gedrückt wird.
Die Sensoren werden ausgeschaltet, wenn
eine Geschwindigkeit von 18 km/h über-
schritten wird, oder auf einigen Versionen,
wenn erneut die Taste gedrückt wird und
die Geschwindigkeit unter 15 km/h A-
Abb. 103liegt. Wenn das System nicht
aktiv ist, leuchtet auf den Versionen, auf
denen die Deaktivierungstaste vorgese-
hen ist, die Led auf der Taste nicht.Version mit 8 Sensoren
Die vorderen und hinteren Parksensoren
werden bei im Zündschloss steckenden
elektronischen Schlüssel eingeschaltet,
wenn der Rückwärtsgang eingelegt
wird, oder wenn die Taste A, Abb.
103auf der vorderen Deckenleuchte
bei einer Geschwindigkeit unter 15
km/h gedrückt wird. Die Sensoren wer-
den ausgeschaltet, wenn erneut die Taste
A-Abb. 103gedrückt wird und die Ge-
schwindigkeit unter 15 km/h liegt oder
wenn eine Geschwindigkeit von 18 km/h
überschritten wird. Wenn das System nicht
aktiv ist, ist die Led auf der Taste ausge-
schaltet. Wenn die Sensoren aktiviert
sind, gibt das System akustische Signale
aus den vorderen und hinteren Meldern
ab, sobald ein Hindernis festgestellt
wird. Die Frequenz erhöht sich bei Ver-
ringerung des Abstandes zum Hindernis.
Wenn der Abstand zwischen Fahrzeug
und Hindernis kleiner als ca. 30 cm ist,
ist das akustische Signal konstant. Je
nach Lage des Hindernisses (vor oder
hinter dem Fahrzeug) ertönt das Signal
aus den entsprechenden (vorderen oder
hinteren Meldern). Auf jeden Fall wird
das Hindernis mit dem kleinsten Abstand
zum Fahrzeug angezeigt.

Das Signal endet sofort, wenn sich der
Abstand zum Hindernis erhöht. Der
Klangzyklus bleibt konstant, wenn der
von den mittleren Sensoren gemessene
Abstand unverändert bleibt, während
das Signal nach etwa 3 Sekunden ab-
gebrochen wird, wenn diese Situation
für die seitlichen Sensoren eintritt, um
Anzeigen z. B. bei Manövern entlang
von Mauern zu vermeiden.
115
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
SENSOREN
Das System verwendet für die Erken-
nung des Abstands zu den Hindernissen
4 Sensoren, die sich in der vorderen
Stoßstange befinden (wo vorgesehen)
Abb. 104und 4 Sensoren, die sich
in der hinteren Stoßstange befinden
Abb. 105.
Die Verantwortung
beim Einparken und an-
deren gefährliche Manövern
liegt auf jedem Fall immer beim
Fahrer. Bei Durchführung dieser
Manöver muss er sich immer
vergewissern, dass sich dort
keine Personen (insbesondere
Kinder) oder Tiere aufhalten.
Die Parksensoren stellen eine
Hilfe für den Fahrer dar, dieser
darf aber während potentiell
gefährlichen Manövern nie die
Aufmerksamkeit verringern,
auch wenn sie bei geringer Ge-
schwindigkeit ausgeführt wer-
den.
ZUR BEACHTUNG
A0E0231mAbb. 104
A0E0232mAbb. 105
SUMMER
Die Information über das Vorhandensein
von Hindernissen und den Abstand des
Fahrzeugs wird dem Fahrer durch aku-
stische Signale aus Summern übermit-
telt, die im Fahrzeug installiert sind:
❒in den Versionen mit 4 hinteren Sen-
soren meldet ein Summer im hinte-
ren Bereich das Vorhandensein von
Hindernissen hinter dem Fahrzeug;
❒in den Versionen mit 8 Sensoren (4
vorne und 4 hinten) meldet ein vor-
derer Summer zusätzlich zum hin-
teren Summer das Vorhandensein
von Hindernissen vor dem Fahrzeug.
Dieses Merkmal ermöglicht es, dem
Fahrer ein Gefühl der Richtung
(vorn/hinten) der vorhandenen Hin-
dernisse zu vermitteln.

116
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
WIRKUNGSFELD
DER SENSOREN
Die Sensoren ermöglichen dem System,
den vorderen (Versionen mit 8 Senso-
ren) und hinteren Teil des Fahrzeugs zu
kontrollieren.
Ihre Position deckt nämlich die mittleren
und seitlichen Bereiche des Vorder- und
Hinterteils des Fahrzeugs.
Ein Hindernis, das sich im mittleren Be-
reich befindet, wird in einem Abstand
unter etwa 0,9 m (vorn) und 1,40 m
(hinten) erkannt.
Wenn sich ein Hindernis im seitlichen Be-
reich befindet, wird es in einem Abstand
unter 0,6 m erkannt.
Für die korrekte Ar-
beitsweise des Systems
müssen die Sensoren frei
von Schlamm, Schmutz, Eis oder
Schnee sein. Während des Rei-
nigungsvorgangs muss das Ver-
kratzen oder die Beschädigung
der Sensoren sorgfältig vermie-
den werden. Benutzen Sie keine
trockenen, rauen oder harten
Lappen. Die Sensoren müssen
mit sauberem Wasser mit Zu-
gabe von Autoshampoo gewa-
schen werden. In den Auto-
waschanlagen, die Hydroreini-
ger mit Dampfstrahler oder
Hochdruckstrahler verwenden,
sollte man die Sensoren schnell
reinigen, wobei man die Düse in
mehr als 10 cm Entfernung hält.
Für den Neuanstrich der
Stoßstange oder für
eventuelle Ausbesserun-
gen am Lack im Sensorbereich
wenden Sie sich bitte ausschließ-
lich an den Autorisierten Alfa Ro-
meo Kundendienst. Nicht korrek-
te Anwendungen des Lacks könn-
ten nämlich den Betrieb der Park-
sensoren beeinträchtigen.
ANZEIGEN AUF
DEMDISPLAY
(wo vorgesehen)
In den Versionen mit 8 Sensoren er-
scheint bei Aktivierung der Sensoren auf
dem “Rekonfigurierbaren Multifunkti-
onsdisplay” (wo vorgesehen) die in der
Abb.106dargestellte Bildschirmseite.
Daher wird die Information über das Vor-
handensein und den Abstand des Hin-
dernisses außer von den Summern auch
durch eine Sichtanzeige auf dem Display
der Instrumententafel angegeben.
Wenn mehrere Hindernisse vorhanden
sind, wird das Hindernis mit dem ge-
ringsten Abstand angezeigt.
A0E0239mAbb. 106

117
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Halten Sie bei einer Störungsanzeige an,
stellen Sie den Motor ab, und versuchen
Sie, die Sensoren zu reinigen. Stellen
Sie sicher, dass Sie sich nicht in der Nähe
von eventuellen Ultraschallsystemen (z.
B. pneumatische Bremsen von LKWS
oder Presslufthämmer) befinden. Wenn
der Defekt behoben wurde, nimmt das
System seinen vollständigen Betrieb
wieder auf, und die Kontrollleuchte
t
und die entsprechende Warnmeldung
gehen aus.
Leuchtet die Kontrollleuchte dagegen
weiterhin, wenden Sie sich für eine
Überprüfung der Anlage an den Autori-
sierten Alfa Romeo Kundendienst, auch
wenn das System weiterhin funktioniert.
Wenn die festgestellte Störung den Be-
trieb nicht beeinträchtigt, funktioniert
das System weiterhin, und die Störung
wird gespeichert, um bei der folgenden
Kontrolle vom Autorisierten Alfa Romeo
Kundendienst festgestellt werden zu
können.
ALLGEMEINE HINWEISE
Beim Einparken muss man immer auf
Hindernisse achten, die sich ober- oder
unterhalb der Sensoren befinden. Ge-
genstände in nächster Nähe zum Vor-
derteil oder Heck des Fahrzeugs können
unter Umständen vom System nicht er-
kannt werden und daher das Fahrzeug
beschädigen oder selbst beschädigt wer-
den.
Die von den Sensoren gesendeten Sig-
nale können durch Beschädigung der
Sensoren selbst, durch Schmutz, Schnee
oder Eis auf den Sensoren oder durch in
der Nähe befindliche Ultraschallsysteme
(z. B. pneumatische Bremsen von LK-
Ws oder Presslufthämmer) verfälscht
werden.
ZIEHEN VON ANHÄNGERN
Die hinteren Sensoren werden beim Her-
ausziehen des Kabelsteckers des An-
hängers automatisch reaktiviert.
MELDUNG VON FEHLERN
Das Steuergerät des Systems führt die
Kontrolle aller Komponenten des Sy-
stems jedes Mal aus, wenn der Schlüs-
sel ins Zündschloss gesteckt wird. Die
Sensoren und entsprechenden elektri-
schen Anschlüsse werden dann konstant
während des Betriebs des Systems kon-
trolliert. Betriebsanomalien der Senso-
ren werden durch das Aufleuchten der
Kontrollleuchte
t(wo vorgesehen)
auf der Instrumententafel (auf einigen
Versionen erscheint eine Meldung auf
dem Display) (siehe Kapitel “Kontroll-
leuchten und Anzeigen”) angezeigt.
Der Betrieb der hinteren
Sensoren wird automa-
tisch bei Einführung des
elektrischen Kabelsteckers des
Anhängers in die Steckdose der
Anhängerkupplung des Fahr-
zeugs deaktiviert.

118
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND BEDIENELEMENTE
ANLASSEN
UND FAHRT
Das Fahrzeug kann mit dem System für
die Kontrolle des Reifendrucks T.P.M.S.
(Tyre Pressure Monitoring System) aus-
gestattet sein. Dieses System besteht
aus einem Sender, der auf allen Rädern
innerhalb des Reifens montiert ist, und
dem Kontrollsteuergerät über Funkfre-
quenz die Informationen über den Luft-
druck jedes Reifens senden kann.ZUR BEACHTUNG
Die Fehlermeldungen bei Störungen an
einem oder mehreren Sensoren werden
nicht gespeichert und daher nicht ange-
zeigt, wenn der Motor abgestellt und
wieder angelassen wird. Wenn der
Störungszustand weiterhin besteht, sen-
det das Steuergerät die entsprechenden
Anzeigen nur an die Instrumententafel,
nachdem das Fahrzeug eine kurze
Strecke gefahren ist.
Der Reifendruck ist bei kalten Reifen zu
überprüfen. Wenn Sie den Reifendruck
aus einem beliebigen Grund an warmen
Reifen kontrollieren, reduzieren Sie den
Fülldruck auch dann nicht, wenn er den
vorgesehenen Wert überschreitet, son-
dern wiederholen Sie die Kontrolle,
wenn die Reifen abgekühlt sind (siehe
Abschnitt “Räder”im Kapitel “Technische
Merkmale”).
SYSTEM FÜR DIE KONTROLLE DES
REIFENDRUCKS T.P.M.S. (Tyre Pressure
Monitoring System) (wo vorgesehen)
Das Vorhandensein des
T.P.M.S.-Systems be-
freit den Fahrer nicht von der
regelmäßigen Überprüfung des
Fülldrucks der Reifen und des
Ersatzrades (wo vorgesehen).
ZUR BEACHTUNG
Das System T.P.M.S. kann keine plötz-
lichen Druckverluste der Reifen anzeigen
(zum Beispiel das Platzen eines Rei-
fens). In diesem Fall halten Sie das Fahr-
zeug an, indem Sie vorsichtig bremsen
und keine plötzlichen Lenkmanöver aus-
führen.
Besonders starke Funkfrequenzstörun-
gen können den korrekten Betrieb des
TPMS-Systems behindern. Dieser Zu-
stand wird dem Fahrer durch die Anzei-
ge einer Meldung auf dem Display an-
gezeigt. Diese Anzeige verschwindet au-
tomatisch, sobald die Funkfrequenz-
störung das System nicht mehr stört.
