2005 Alfa Romeo 159 Betriebsanleitung (in German)

SCHILD MIT DEN
LACKKENNDATEN
DER KAROSSERIE

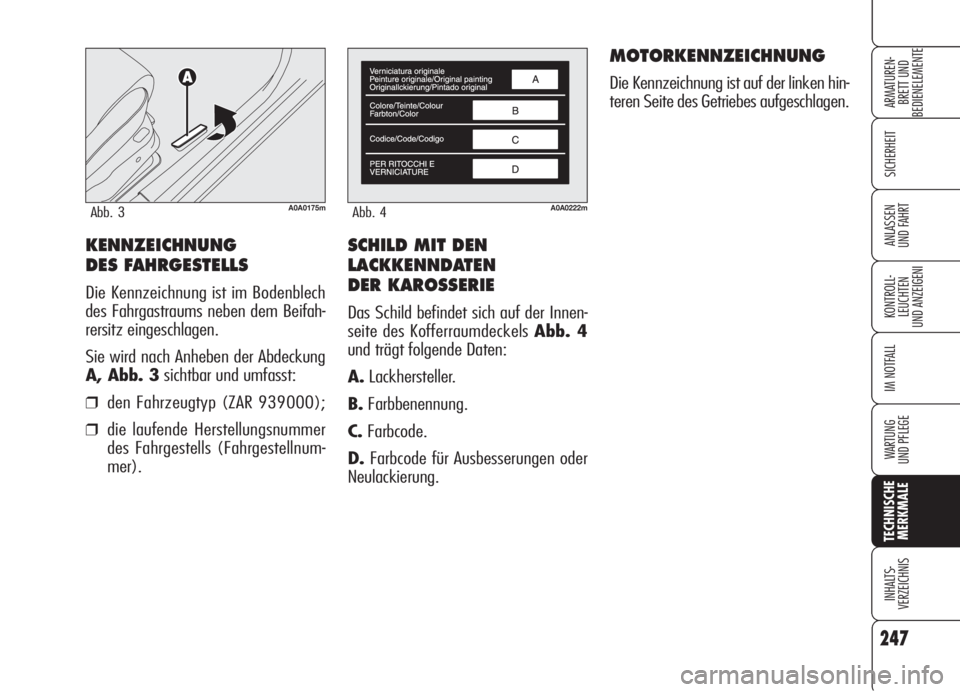

Das Schild befindet sich auf der Innen-
seite des Kofferraumdeckels Abb. 4
und trägt folgende Daten:
A.Lackhersteller.
B.Farbbenennung.
C.Farbcode.
D.Farbcode für Ausbesserungen oder
Neulackierung.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist auf der linken hin-
teren Seite des Getriebes aufgeschlagen.
KENNZEICHNUNG
DES FAHRGESTELLS
Die Kennzeichnung ist im Bodenblech
des Fahrgastraums neben dem Beifah-
rersitz eingeschlagen.
Sie wird nach Anheben der Abdeckung
A, Abb. 3sichtbar und umfasst:
❒den Fahrzeugtyp (ZAR 939000);
❒die laufende Herstellungsnummer
des Fahrgestells (Fahrgestellnum-
mer).
247
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0A0222mAbb. 4A0A0175mAbb. 3

248
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

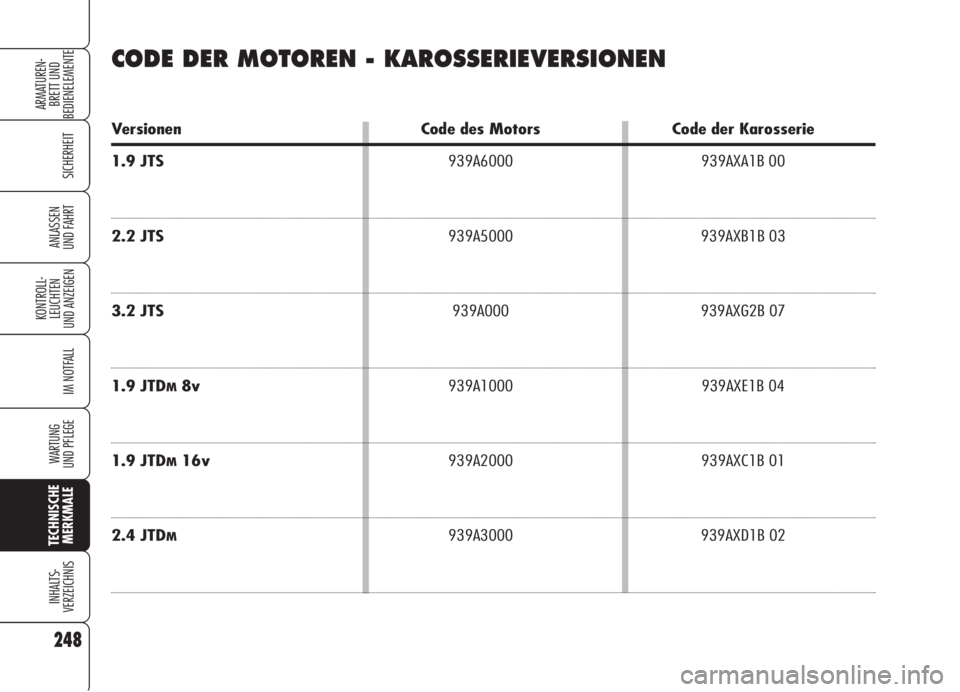

CODE DER MOTOREN - KAROSSERIEVERSIONEN
Versionen Code des Motors Code der Karosserie
1.9 JTS939A6000 939AXA1B 00
2.2 JTS939A5000 939AXB1B 03
3.2 JTS 939A000 939AXG2B 07
1.9 JTDM8v939A1000 939AXE1B 04
1.9 JTDM16v939A2000 939AXC1B 01
2.4 JTDM939A3000 939AXD1B 02

249
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

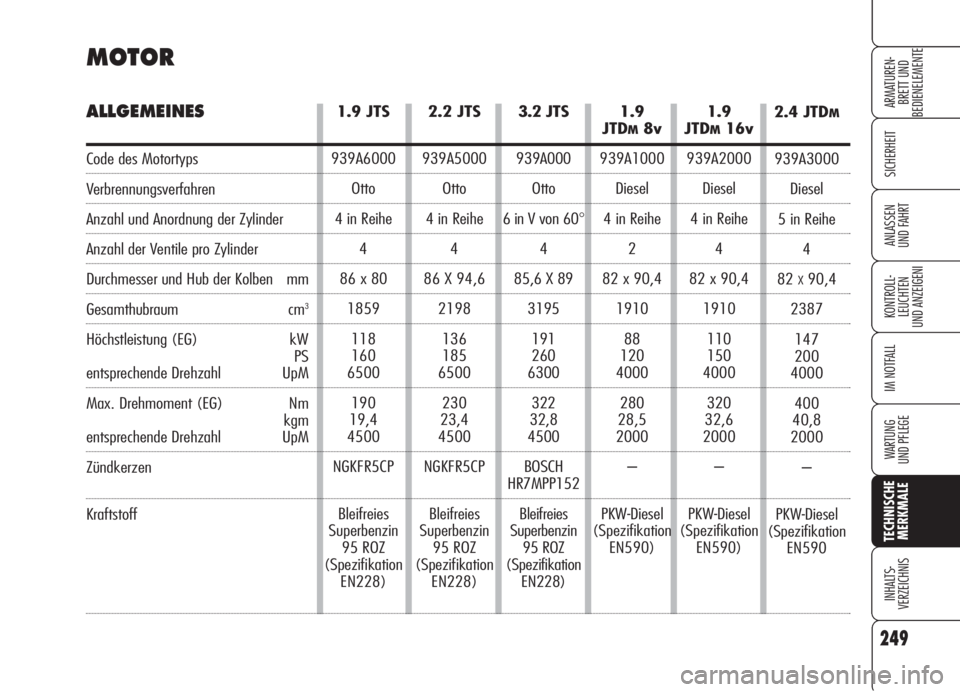

MOTOR
ALLGEMEINES
Code des Motortyps
Verbrennungsverfahren
Anzahl und Anordnung der Zylinder
Anzahl der Ventile pro Zylinder
Durchmesser und Hub der Kolben mm
Gesamthubraum cm3
Höchstleistung (EG) kW
PS
entsprechende Drehzahl UpM
Max. Drehmoment (EG) Nm
kgm
entsprechende Drehzahl UpM
Zündkerzen
Kraftstoff
1.9 JTS
939A6000
Otto
4 in Reihe
4
86 x 80
1859
118
160
6500
190
19,4
4500
NGKFR5CP
Bleifreies
Superbenzin
95 ROZ
(Spezifikation
EN228)2.2 JTS
939A5000
Otto
4 in Reihe
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Bleifreies
Superbenzin
95 ROZ
(Spezifikation
EN228)3.2 JTS
939A000
Otto
6 in V von 60
°
4
85,6 X 89
3195
191
260
6300
322
32,8
4500
BOSCH
HR7MPP152
Bleifreies
Superbenzin
95 ROZ
(Spezifikation
EN228)1.9
JTD
M8v
939A1000
Diesel
4 in Reihe
2
82 x 90,4
1910
88
120
4000
280
28,5
2000
–
PKW-Diesel
(Spezifikation
EN590)1.9
JTDM16v
939A2000
Diesel
4 in Reihe
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
PKW-Diesel
(Spezifikation
EN590)2.4 JTD
M
939A3000
Diesel
5 in Reihe
4
82
X90,4
2387
147
200
4000
400
40,8
2000
–
PKW-Diesel
(Spezifikation
EN590

250
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
KRAFTSTOFFVERSORGUNG
1.9 JTS - 2.2 JTS - 3.2 JTS1.9 JTDM8V-1.9 JTDM16v
2.4 JTDM
Versorgung Direkte Einspritzung Direkte Einspritzung Common Rail
Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht in korrekter
Weise und ohne Berücksichtigung der technischen Eigenschaften der Anlage ausgeführt wur-
den, können Betriebsstörungen mit Brandgefahr verursachen.
KRAFTÜBERTRAGUNG
Getriebe
Kupplung
Traktion1.9 JTS - 2.2 JTS - 1.9 JTD
M8V
1.9 JTDM16v - 2.4 JTDM
Mit sechs Vorwärtsgängen und einem Rück-
wärtsgang mit synchronisierten
Vorwärtsgängen für das Einlegen
der Vorwärtsgänge
Einscheibentrockenkupplung
mit hydraulischer Betätigung
Vorn3.2 JTS
Mit sechs Vorwärtsgängen und einem Rück-
wärtsgang mit synchronisierten
Vorwärtsgängen für das Einlegen
der Vorwärtsgänge
Einscheibentrockenkupplung
mit hydraulischer Betätigung
Integral

251
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
1.9 JTS - 2.2 JTS - 1.9 JTDM8v 3.2 JTS - 2.4 JTDM
1.9 JTDM16v

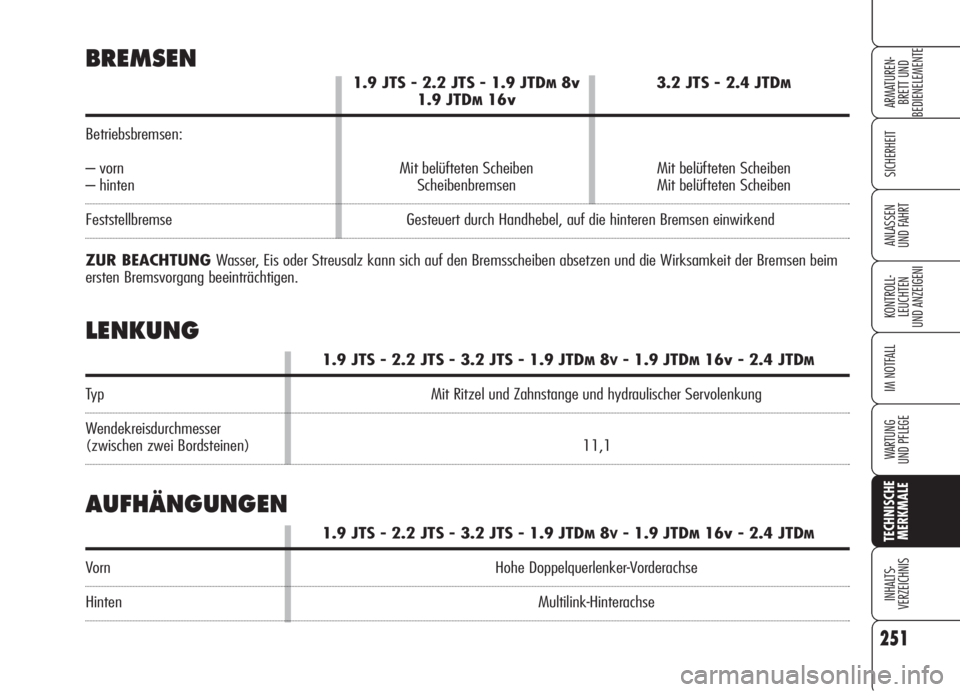

Betriebsbremsen:
– vorn Mit belüfteten Scheiben Mit belüfteten Scheiben
– hinten Scheibenbremsen Mit belüfteten Scheiben
Feststellbremse Gesteuert durch Handhebel, auf die hinteren Bremsen einwirkend
ZUR BEACHTUNG Wasser, Eis oder Streusalz kann sich auf den Bremsscheiben absetzen und die Wirksamkeit der Bremsen beim
ersten Bremsvorgang beeinträchtigen.
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Typ Mit Ritzel und Zahnstange und hydraulischer Servolenkung
Wendekreisdurchmesser
(zwischen zwei Bordsteinen) 11,1
BREMSEN
LENKUNG
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Vorn Hohe Doppelquerlenker-Vorderachse
Hinten Multilink-Hinterachse
AUFHÄNGUNGEN

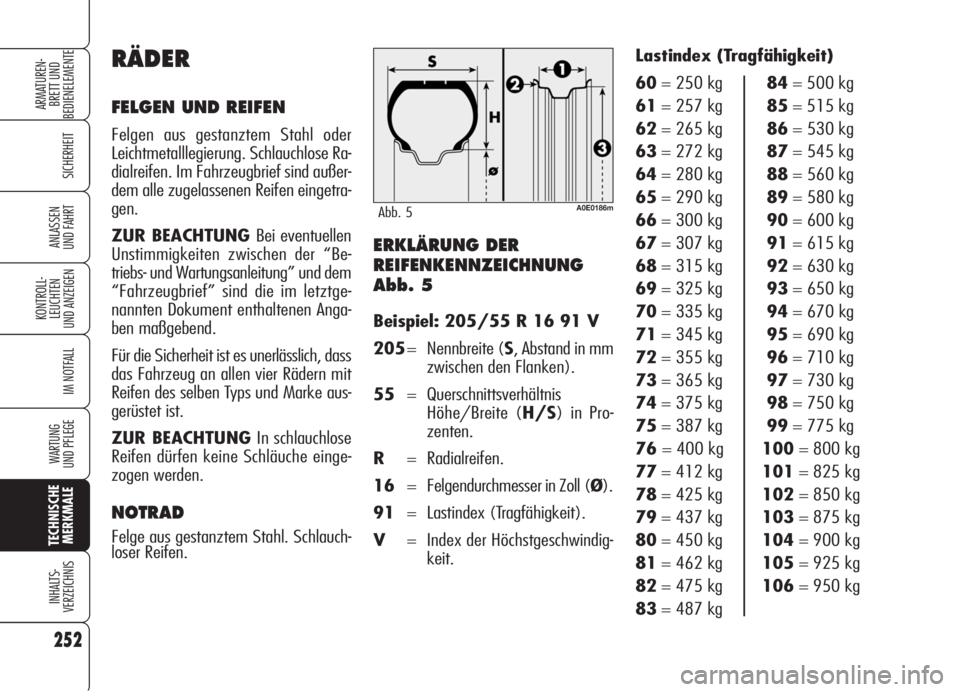

ERKLÄRUNG DER
REIFENKENNZEICHNUNG
Abb. 5
Beispiel: 205/55 R 16 91 V
205= Nennbreite (S, Abstand in mm
zwischen den Flanken).
55= Querschnittsverhältnis
Höhe/Breite (H/S) in Pro-
zenten.
R= Radialreifen.
16= Felgendurchmesser in Zoll (Ø).
91= Lastindex (Tragfähigkeit).
V= Index der Höchstgeschwindig-
keit.Lastindex (Tragfähigkeit)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79
= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kg
RÄDER
FELGEN UND REIFEN
Felgen aus gestanztem Stahl oder
Leichtmetalllegierung. Schlauchlose Ra-
dialreifen. Im Fahrzeugbrief sind außer-
dem alle zugelassenen Reifen eingetra-
gen.
ZUR BEACHTUNG Bei eventuellen
Unstimmigkeiten zwischen der “Be-
triebs- und Wartungsanleitung” und dem
“Fahrzeugbrief” sind die im letztge-
nannten Dokument enthaltenen Anga-
ben maßgebend.
Für die Sicherheit ist es unerlässlich, dass
das Fahrzeug an allen vier Rädern mit
Reifen des selben Typs und Marke aus-
gerüstet ist.
ZUR BEACHTUNG In schlauchlose
Reifen dürfen keine Schläuche einge-
zogen werden.
NOTRAD
Felge aus gestanztem Stahl. Schlauch-
loser Reifen.
252
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
A0E0186mAbb. 5

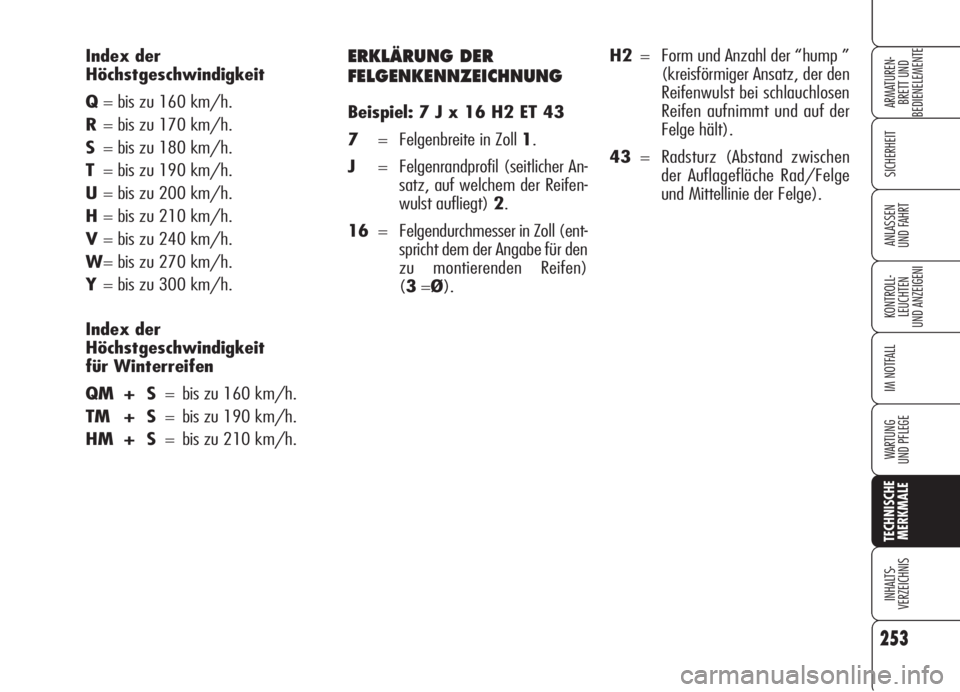

ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel: 7 J x 16 H2 ET 43
7= Felgenbreite in Zoll 1.
J= Felgenrandprofil (seitlicher An-
satz, auf welchem der Reifen-
wulst aufliegt) 2.
16= Felgendurchmesser in Zoll (ent-
spricht dem der Angabe für den
zu montierenden Reifen)
(3=Ø).H2= Form und Anzahl der “hump ”
(kreisförmiger Ansatz, der den
Reifenwulst bei schlauchlosen
Reifen aufnimmt und auf der
Felge hält).
43= Radsturz (Abstand zwischen
der Auflagefläche Rad/Felge
und Mittellinie der Felge). Index der
Höchstgeschwindigkeit
Q= bis zu 160 km/h.
R= bis zu 170 km/h.
S= bis zu 180 km/h.
T= bis zu 190 km/h.
U= bis zu 200 km/h.
H= bis zu 210 km/h.
V= bis zu 240 km/h.
W= bis zu 270 km/h.
Y= bis zu 300 km/h.
Index der
Höchstgeschwindigkeit
für Winterreifen
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 210 km/h.
253
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

254
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
ZUR BEACHTUNGEs sind Winterreifen mit dem Geschwindigkeitsindex Hzugelassen.
Auf Reifen Typ 225/50 R17“ können nur Schneeketten des “Spinnentyps“ verwendet wer-
den.
Auf Reifen Typ 235/45 R18" dürfen keine Schneeketten aufgezogen werden, da diese an
den Pfosten der Vorderaufhängung anstoßen würden.

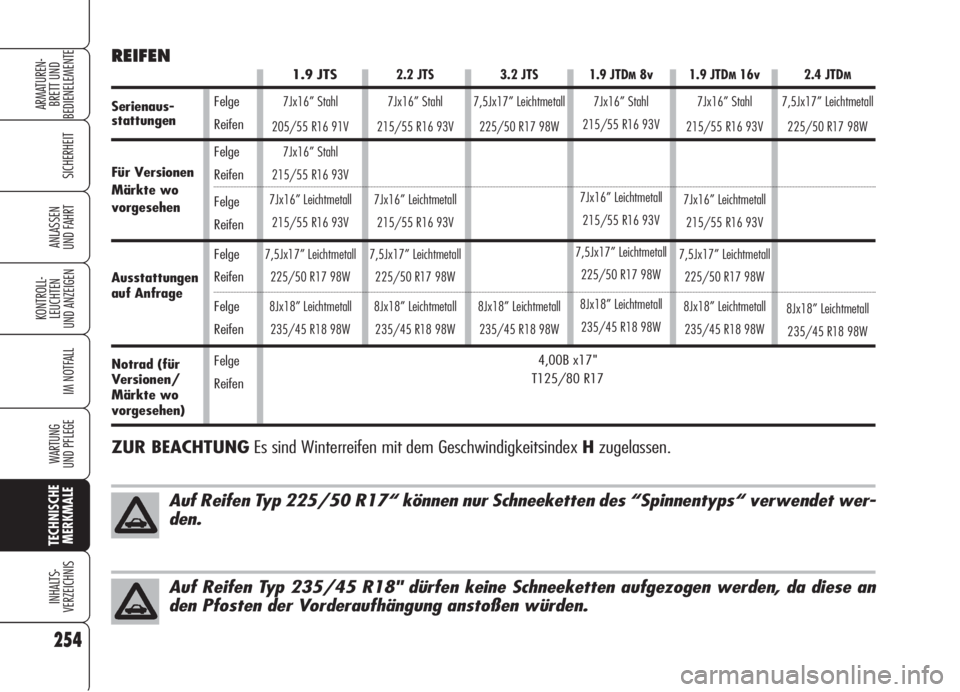

4,00B x17"
T125/80 R17
REIFEN
Serienaus-stattungen
Für Versionen
Märkte wo
vorgesehen
Ausstattungenauf Anfrage
Notrad (für
Versionen/
Märkte wo
vorgesehen)
3.2 JTS
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W1.9 JTS
7Jx16” Stahl
205/55 R16 91V
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W 2.2 JTS
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W1.9 JTD
M8v
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W1.9 JTDM16v
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W2.4 JTDM
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
